HBSI 94 X - Dunstabzugshaube HOOVER - Kostenlose Bedienungsanleitung

Marke	Hoover
Modell	HBSI 94 X
Produkttyp	Dunstabzugshaube (Abluft nach außen) oder Umluft (Rezirkulation)
Stromversorgung	230 V / 50 Hz (Typenschild prüfen)
Elektrische Klasse	Klasse II (doppelte Isolierung, ohne Erdung)
Motorleistung	Nicht angegeben, aber an die Haube angepasst
Beleuchtung	Halogenlampen (gleicher Typ ersetzen)
Anzahl Geschwindigkeitsstufen	3 Stufen + Intensivstufe (10 Min)
Sonderfunktionen	Timer 15 Min, Clean-Air-Funktion (10 Min pro Stunde)
Bedienungsart	Elektronische Tasten
Display	Digitaldisplay zeigt Geschwindigkeit und Timeraktivierung an
Fettfilter	Waschbar (alle 2 Monate in der Spülmaschine)
Aktivkohlefilter	Nicht waschbar, alle 4 Monate ersetzen
Mindestsicherheitsabstand (Kochfeld)	65 cm zwischen Kochfläche und unterem Teil der Haube
Anschlussdurchmesser	125 mm (Abluftschlauch nicht im Lieferumfang)
Montage	Decke (Teleskopstruktur), höhenverstellbar
Abmessungen (ca.)	Nicht angegeben, je nach Raumhöhe anpassbar
Nettogewicht	Nicht angegeben
Außenpflege	Mit Brennspiritus oder mildem, nicht scheuerndem Reinigungsmittel getränktes Tuch
Sicherheit	Nicht mit offener Flamme kochen, Frittieren beaufsichtigen, vor Reinigung Netzstecker ziehen
Seriennummer	16 Zeichen, beginnend mit 3, auf dem Typenschild im Geräteinneren
Garantie	Garantiezertifikat enthalten
Herkunftsland	Nicht angegeben
Normen	Entspricht der WEEE-Richtlinie 2002/96/EG

Häufig gestellte Fragen - HBSI 94 X HOOVER

Wie installiere ich die Dunstabzugshaube Hoover HBSI 94 X?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Der Mindestabstand zwischen Haube und Kochfeld muss 65 cm betragen. Befolgen Sie die Schritte im Handbuch: die Struktur an der Decke befestigen, den Abluftkanal oder den Umlenker für die Umluftversion anschließen, elektrisch ohne Erde (Klasse II) anschließen.

Welche Filter werden verwendet und wie pflegt man sie?

Die Haube ist mit Fettfiltern (waschbar, alle 2 Monate, auch in der Spülmaschine) und Aktivkohlefiltern (nicht waschbar, alle 4 Monate ersetzen) ausgestattet. Nichtbeachtung kann Brandgefahr verursachen.

Wie wechselt man die Halogenlampen?

Entfernen Sie das Schutzglas, indem Sie in die vorgesehenen Schlitze hebeln. Ersetzen Sie die Halogenlampen durch Lampen gleichen Typs. Berühren Sie die Lampen nicht mit bloßen Händen.

Was bedeutet die blinkende Anzeige 'F' oder 'A'?

'F' (z.B. 1 und F) bedeutet, dass die Fettfilter gereinigt werden müssen. 'A' bedeutet, dass die Aktivkohlefilter gewechselt werden müssen. Nach Reinigung oder Austausch 5 Sekunden die Beleuchtungstaste drücken, um den Speicher zurückzusetzen.

Wie verwende ich die Clean-Air-Funktion?

Bei ausgeschalteter Haube 2 Sekunden die Taste 'E' drücken. Der Motor läuft dann jede 2. Stunde für 10 Minuten auf der ersten Stufe. Das Display zeigt eine Segmentrotation und dann das feste 'C'. Zum Deaktivieren erneut 'E' drücken.

Was ist der minimale Sicherheitsabstand unter der Haube?

Der Mindestabstand zwischen Kochfläche und dem unteren Teil der Haube muss 65 cm betragen, sowohl bei Elektro- als auch bei Gasherden.

Kann ich die Haube gleichzeitig mit einem Verbrennungsgerät (Kamin, Heizung) verwenden?

Ja, aber Vorsicht vor Unterdruck. Der Raumdruck darf 4 Pa (4x10⁻⁵ bar) nicht unterschreiten. Sorgen Sie für ausreichende Belüftung.

Wie reinigt man die Außenseite der Haube?

Verwenden Sie ein mit Brennspiritus oder mildem, nicht scheuerndem Flüssigreiniger getränktes Tuch. Keine aggressiven Produkte.

Wo finde ich die Seriennummer meiner Haube?

Die Seriennummer (16 Zeichen, beginnend mit 3) befindet sich auf dem Typenschild im Inneren der Haube sowie auf dem Garantiezertifikat.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie zuerst, ob der Stecker eingesteckt ist. Wenn das Problem weiterhin besteht, trennen Sie die Stromversorgung und wenden Sie sich an den technischen Kundendienst. Versuchen Sie keine eigenen Reparaturen.

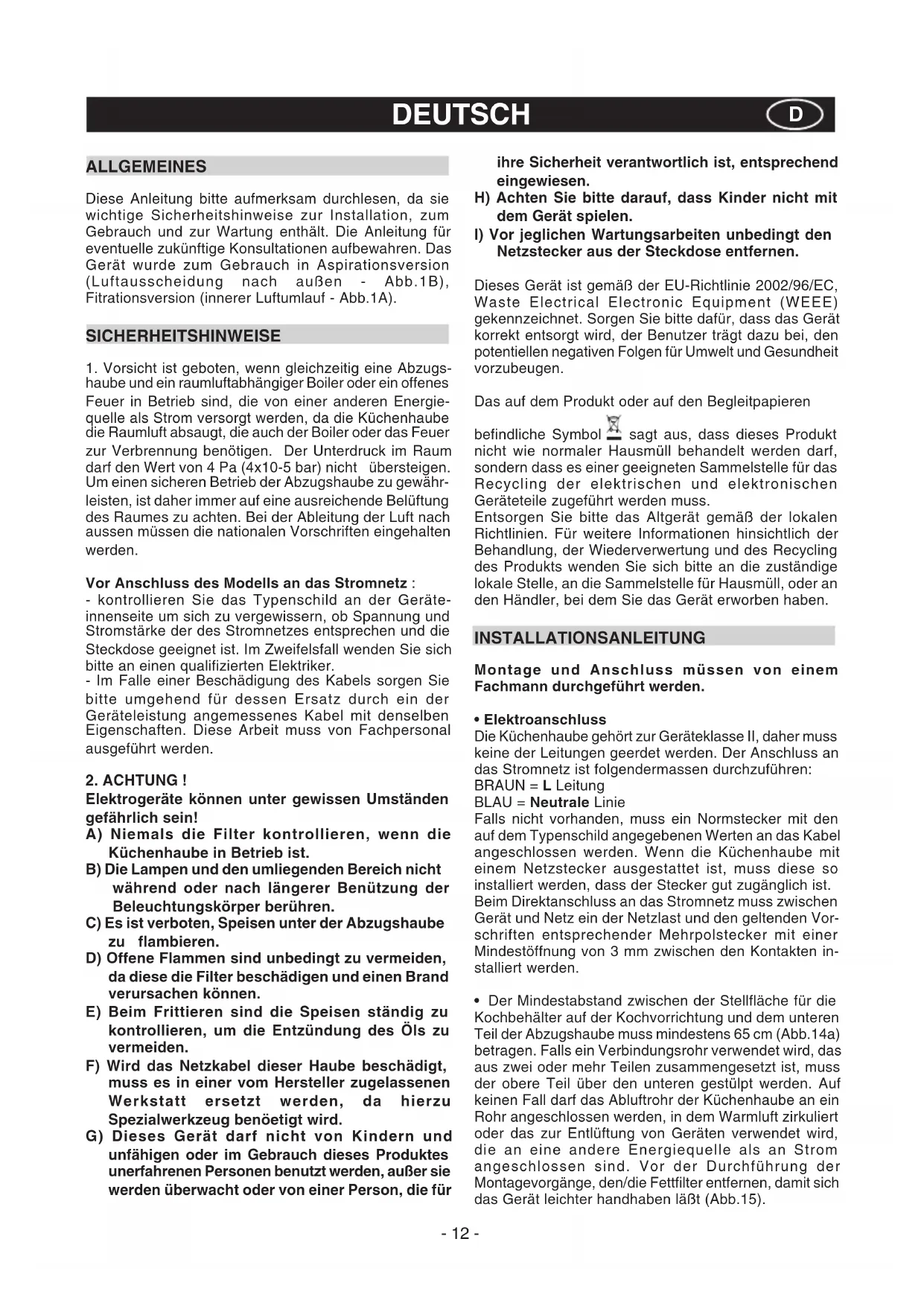

BEDIENUNGSANLEITUNG HBSI 94 X HOOVER

These Anleitungmente aufmerksam durchlesen, da sie wichtige Sicherheitschinweise zur Installation, zum Gebrauch und zur Wartung enthalt. Die Anleitung fur eventuelle zukünftige Konsultationen aufbewahren. Das Gerat wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach auBen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A).

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Kuchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz :

• kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissem, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sichitte an einen qualifizierten Elektriker.

• Im Falle einer Beschädigung des Kabels sorgen Sierette umgehend für dessen Ersatz durch ein der Geräteleistung angemessenes Kabel mit denselben Eigenschaften. Diese Arbeit muss von Fachpersonal ausgeführt werden.

2. ACHTUNG!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Kuchenhaube in Betrieb ist.
B) Die Lampen und den umliegenden Bereich nicht während oder nach längerer Benützung der Beleuchtungskörper berühren.
C) Es ist verboten, Speisen unter der Abzugshaube zu flambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen konnen.
E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um die Entzündung des Ölz zu vermeiden.
F) Wird das Netzkabel dieser Haube beschädigt, muss es in einer vom Hersteller zugelassenen Werkstatt ersetzt werden, da hierzu Spezialwerkzeug benoetigt wird.
G) Dieses Gerätarf nicht von Kindern und unfähigen oder im Gebrauch these Produkte unerfahrenen Personen benutzt werden, außer sie werden überwacht oder von einer Person, die für

ihre Sicherheit verantwortlich ist, entsprechend eingewiesen.

H) Achten Sieitte darauf, dass Kinder nicht mit dem Gerät spielen.
I) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfern.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sieitte davon, dass das Gerät korrekt entsorgt wird, der Benutzerträgt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren

behindliche Symbol sagt aus, dass thesees Produkt nicht wie normaler Hausmull behandelt werden darf, sondern dass es einer geeigneten Sammelstelle fur das Recycling der elektrischen und elektronischen Geräteile zugeführrt werden muss.

Entsorgen Sieitte das Altgerat gemäß der lokalen Richtlinien. Fur weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sichitte an die zuständige lokale Stelle, an die Sammelstelle fur Hausmull, oder an den Handler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

Elektroanschluss

Die Kuchenhaube gehört zur Geräteklasse II, daß muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = L Leitung

BLAU = Neutrale Linie

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Kuchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zuganglich ist. Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm (Abb.14a) betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammen gesetzt ist, muss der obere Teil über den unteren gestulpt werden. Auf keinen Fallarf das Abluftrohr der Kuchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüfung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfilter entfern, damit sich das Gerät leichter handhaben laßt (Abb.15).

Solle das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.

• Es empfeihlt sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsoffnung. Die Verwendung eines Reduzierstucks konnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

Montage der Abzugshaube

• Den Komplex aus der Verpackungnehmen und die 2 Schrauben A entfernen, um den oberen Teil vom unteren zu trennen (Abb.2).
  Die Lochschablone an der Decke positionieren, wobei darauf zu achten ist, dass der Pfeil an derselben Seite der Steuerung des Gerats positioniert ist (Abb.3).
  Die 4 LÖcher Ø8 an der Decke ausführen und 3 Schrauben anziehen, ohne sie ganz festzuspannen, wobei darauf zu achten ist, die Schraube nicht in das auf der Lochschablone mit einem X gekennzeichnete Loch zu bringen (die Spreizschrauben und -düb meln mussen fur den Wandtyp geeignet sein).
• Den oberen Teil des Komplexes B (Abb.4) erhmen und auf den 3 noch nicht ganz festgespannten Schrauben in Übereinstimmung mit den 3 Schlitzen anbringen.

Eine kleine Drehung zum Einrasten durchfuhren (Abb.4).Die vierte Schraube X anziehen und die übrigen 3 festspannen, um die endgültige Fixierung des oberen Teils des Komplexes B zu erfolgenden.

• Den unteren Teil des ausziehbaren Gefüges Cnehmen und auf dem oberen B anbringen (Abb.5).

Die gewündchte Höhe einstellen, wobei auf die in (Abb.14a) angegebenen Maße Bezug zunehmen ist, und sie mithilfen der mitgelieferten 8 Schrauben G feststellen (Abb.6).

• Aspirationsversion: Das biegsame Rohr amVBorbereiteten Luftausscheidungsloch befestigen (Abb. 7).
• Filtrationsversion: Das biegsame Rohr an den Deflektor M anschließen und die Schraube I wie in (Abb.8)

Die Kohlefilter sind bereits in das Gerät eingesetzt (Abb.16).

• Den oberen Schornstein erhnen und ihn mit den 2 Schrauben A an dem Komplex befestigen (Abb.9).
  Den unteren Schornstein mit dem oberen verbinden und ihn sorgfältig mit Klebeband L befestigen (Abb.10a).
  Die 2 Schrauben O hochstens 3mm Iosen (Abb.10a).
  Das Absaugaggregat ins Innere des Komplexes eingufen, wobe darauf zu achten ist, dass die zuvor gelosten Schrauben O mit den Schlitzen im unteren Teil wie in (Abb.10b) angegeben ineinander haken.
  Die 3 Schrauben N (mitgeliefert) anziehen und die 2 Schrauben O festspannen (Abb.10b).
• Das Luftausscheidungsrohr H (nicht mitgeliefert) an dem Verbindungsflansch F (Abb.11) befestigen.
• Das Klebeband L entfern und den unteren Schornstein auf das Haubengehäuse stellen (Abb.12).
  -Wenn Ihr Gerät mit einem unteren Schornstein ausgestattet ist, der mit Schrauben am Haubengehäuse befestigt werden muss, die Fettfilter mithilfe der entsprechenden Griffe von der Abzugshaube entfern (Abb.15). Danach das unter Schornsteinrohr von der Innenseite der Haube unter Verwendung der Schrauben P anschrauben (Abb. 13). Schließlich die Filter wieder in ihren Sitz eingufen.

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin

empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu halten, um den vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hangt entscheidend von der Sorgfalt und Regelmaßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

• Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung bereits ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden.
• Um der Brandgefahr vorzubeugen, müssen maximal alle 2 Monate die Fettfilter gewaschen werden. Das Goes auch mit der Spulmaschine.
  -Nach einigen Waschgangen können Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz derselben.
  Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.
  Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgefuhrt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sattigung der Aktivkohle hängt von der mehr oder minder langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger zahligen Reinigung des Fettfilters ab.
• Reinigen Sie die Haubeinnen und außen regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel.
• Die Beleuchting der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden.
  Durch einen verlangerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

BEDIENUNG: (Abb.17)

Taste A = schaltet die Beleuchtung ein/aus.

Taste B = schaltet die Haube ein/aus. Das Gerät schaltet sich in der ersten Saugstärke ein. Wenn die Haube eingeschaltet ist, die Taste eine halbe Sekunde lang drükken, um sie abzuschalten. Ist die Haube in der ersten Saugstärke eingeschaltet, ist es zum Abschalten nicht erforderlich, die Taste zu drücken. Verringert die Geschwindigkeit des Motors.

Display C = zeigt die gewährte Motorgeschwindigkeit und die Aktivierung der Timer-Funktion an.

Taste D = schaltet die Haube ein. Erhöht die Geschwindigkeit des Motors. Wenn man, während die Haube in Betrieb ist, auf die 3^ Geschwindigkeit drückt, stellt sich für 10 Minuten automatisch die "Intensiv-Stufe" ein, dann Goes die Haube wieder auf die Geschwindigkeit zurück, welche vorher in Betrieb war. Wahrend der Funktion "Intensiv-Stufe" leuchtet das Display auf.

Taste E = Der Timer steuert die Zeit der Funktionen. Ab der Aktivierung der Taste bleiben diese für 15 Minuten eingeschaltet und werden dann ausgeschaltet. Der Timer kann durch erneuten Druck auf die Taste E deaktiviert werden.

Bei aktivierter Timer-Funktion muss auf dem Display der Dezimalpunkt auf Blinklicht geschalteit sein.

Wird bei ausgeschalteten Gerät die Taste E für 2 Sekunden gedrückt, wird die Funktion "Clean Air" aktiviert. Diese

bewirkt das Einschalten des Motors für 10 Minuten jeder Stunde auf der ersten Leistungsstufe. Wahrend dieser Funktionseweise muss auf dem Display eine Rotationsbewegung der peripheren Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet der Motor ab und auf dem Display muss die Fix-Anzeige des Buchstaben "C" ersichtlich sein, und darüber so lange, bis nach weiteren 50 Minuten der Motor erneut für 10 Minuten startet, und so weiter.

Sattigung der Fett- und Aktivkohlefilter:

• Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettfilter gereinigt werden.

• Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben A (Bsp. 1 und A), müssen die Kohlefilter ausgetauscht werden. Nachdem der gesauberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt halt bis die Blinkanzeige F oder A auf dem Display C erlischt.

Austausch der Halogenlampen (Abb. 14b).

Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen anheiten) ab. Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: Fassen Sie die Halogenlampe nicht mit bloßen Händen an.

KUNDENDIENST

Vor dem Verständigen des Kundendienstes

Bei Nichtfunktionieren des Gerätes gehen Sieitte wie folgt vor:

• Überprüfen Sie, ob der Netzstecker korrekt mit der Steckdose verbunden ist.

Solle ter Grund fur die Betriebsstörung nicht ermittelt werden konnen: Schalten Sie das Gerät aus und beschädigen Sie es nicht. Verständigen Sie den Kundendienst.

PRODUKTNUMMER Wo finde ich sie?

Bitte denken Sie darüber, für den Kundendienst die Produktkennung und Seriennummer (16 Zeichen beginnend mit der Ziffer 3) bereitzuhalten, die Sie auf dem Garantieschein oder aber auf dem Typenschild im Geräteinneren finden.

Auf diese Weise können Sie dazu beitragen, unnötige Einsatzes Technikers zu vermeiden, und außer dem die damit verbundenen Kosten sparen.

FÜR SCHÄDEN, DIE Auf DIE NICTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFUHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
