MANUALE UTENTE FTU 3807P WXS 70H FRANKE

Istruzioni per l’uso e l’installazione Cappa

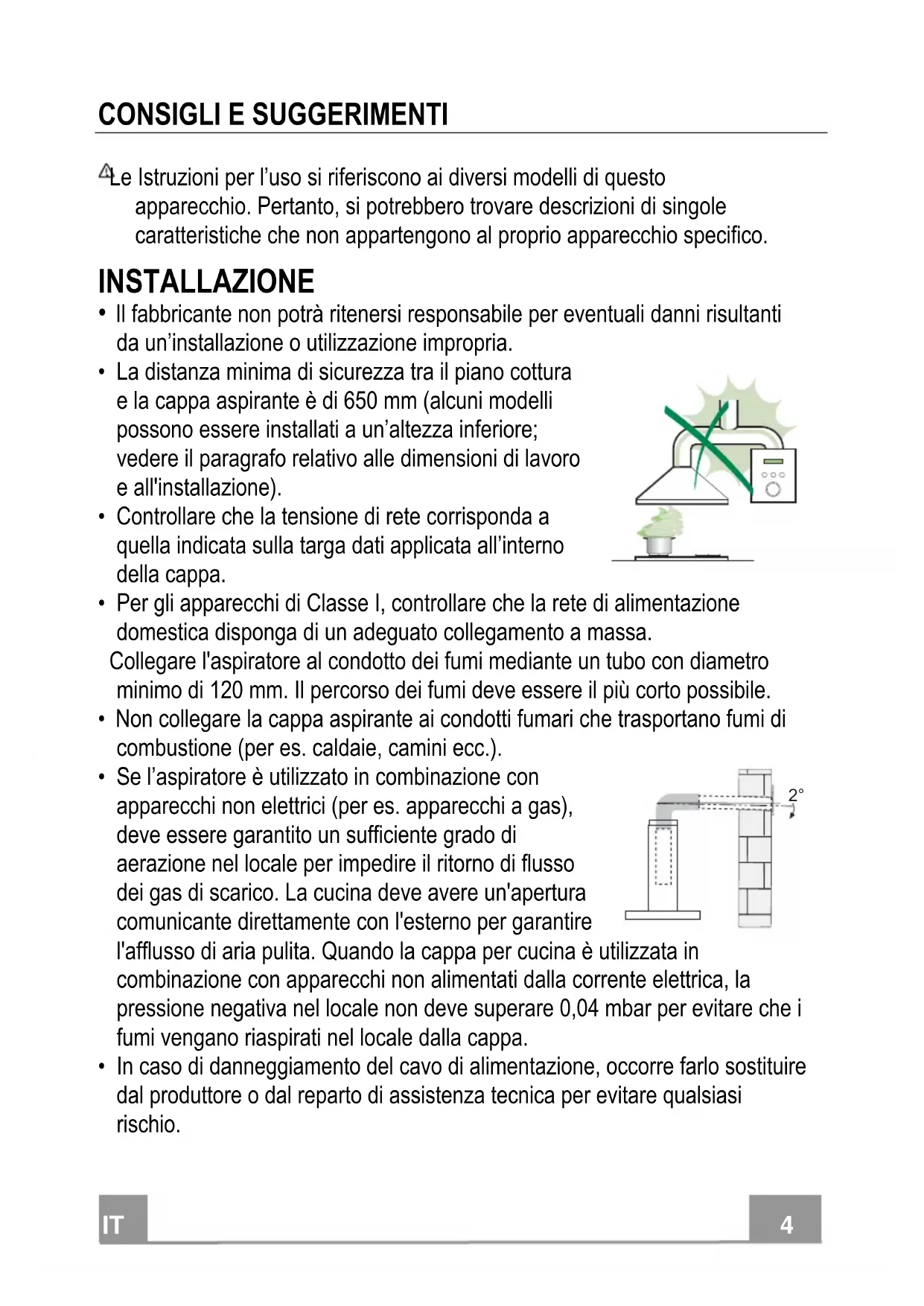

CONSIGLI E SUGGERIMENTI

Le Istruzioni per l’uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico. INSTALLAZIONE

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un’installazione o utilizzazione impropria.

• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un’altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).

• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all’interno della cappa.

• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).

• Se l’aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.

• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio. 2°IT

• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.

• Usare solo viti e minuteria di tipo idoneo per la cappa. Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

• Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm. USO

• La cappa aspirante è progettata esclusivamente per l’uso domestico allo scopo di eliminare gli odori dalla cucina.

• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.

• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.

• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.

• Le friggitrici devono essere costantemente controllate durante l’uso: l’olio surriscaldato potrebbe incendiarsi.

• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico- fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.IT

• “ATTENZIONE: le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura”. MANUTENZIONE

• Spegnere o scollegare l’apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).

• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.

• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso.

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro. Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.IT

Componenti Rif. Q.tà Componenti di Prodotto 1 1 Corpo Cappa completo di: Comandi, Luce, Filtri 3 1 Supporto Cappa completo di Gruppo Aspirato-

7 1 Tubo PVC 8 1 Griglia Direzionata 8c 1 Riduzione uscita aria ø 120 mm 9 1 Flangia di riduzione ø 150-120 mm Rif. Q.tà Componenti di Installazione 11 4 Tasselli ø 10 12a 4 Viti 5 x 70 12b 4 Viti M4 x 15 12e 2 Viti 2,9 x 9,5 13 4 Tappo viti M4 Q.tà Documentazione 1 Libretto Istruzioni

INSTALLAZIONE Foratura Parete Data la complessità dell’installazione si raccomanda di effettuarla minimo in due persone.

Nel caso di installazione della cappa in versione filtrante, tenere in considerazione che, sopra la cappa, deve rimanere una distanza dal limite superiore (Soffitto o Mensola) di almeno 8-10 Cm. Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;

• una linea Orizzontale a: 826 mm min. sopra il Piano di Cottura;

• Segnare come indicato, un punto di riferimento a 100 mm sulla destra della linea verticale di riferimento.

• Ripetere questa operazione dalla parte opposta, verificandone il livellamento.

• Segnare come indicato, un punto di riferimento a 390 mm sopra la linea orizzontale di rife- rimento, e a 100 mm sulla destra della linea verticale di riferimento.

• Ripetere questa operazione dalla parte opposta, verificandone il livellamento.

• Forare ø 10 mm i punti segnati.

• Inserire i tasselli 11 nei fori.

Foratura Parete Data la complessità dell’installazione si raccomanda di effettuarla minimo in due persone.

Nel caso di installazione della cappa in versione filtrante, tenere in considerazione che, sopra la cappa, deve rimanere una distanza dal limite superiore (Soffitto o Mensola) di almeno 8-10 Cm. Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;

• una linea Orizzontale a: 1050 mm min. sopra il Piano di Cottura;

• Segnare come indicato, un punto di riferimento a 100 mm sulla destra della linea verticale di riferimento.

• Ripetere questa operazione dalla parte opposta, verificandone il livellamento.

• Segnare come indicato, un punto di riferimento a 390 mm sopra la linea orizzontale di rife- rimento, e a 100 mm sulla destra della linea verticale di riferimento.

• Ripetere questa operazione dalla parte opposta, verificandone il livellamento.

• Forare ø 10 mm i punti segnati.

• Inserire i tasselli 11 nei fori.

Montaggio Supporto Cappa

• Appoggiare il Supporto Cappa 3 al muro facendo coincidere i fori del supporto con quelli fatti al muro.

• Bloccare il supporto al muro utilizzando le quattro viti 12a (5 x

• Prima di serrare definitivamente le viti livellare il supporto, quindi bloccare definitivamente le viti.

12a Connessione Uscita Aria Versione Aspirante Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø 150 o 120 mm, la cui scelta è lasciata all'installatore. Il tubo può uscire sia dalla parte superiore che posteriore della cappa. USCITA POSTERIORE

• Si ricorda che per effettuare il foro di evacuazione va seguito lo schema riportato nel paragrafo foratura parete.

• Per collegamento con tubo ø120 mm, inserire la Flangia di ri- duzione 9 sull'Uscita del Corpo Cappa.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone attivo. USCITA SUPERIORE

• Per collegamento con tubo ø 150 mm, collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile.

• Per collegamento con tubo ø120 mm, inserire la Flangia di ri- duzione 9 sull'Uscita del Corpo Cappa.

• Avvitare la riduzione uscita aria 8c sul foro di uscita del sup- porto cappa utilizzando le viti in dotazione.

• Collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone attivo. ø 150 ø 120

• Inserire il tubo in pvc 7 in dotazione sull’uscita del Corpo Cappa

ø 150 Montaggio corpo cappa Versione Aspirante

• Nel caso in cui sia stata scelta l’uscita dell’aria sulla parte su- periore della cappa si dovrà staccare il pezzo pretagliato.

• Appoggiare il corpo cappa al supporto e fissarlo lateralmente utilizzando le quattro viti 12b.

• Coprire le sedi delle viti impiegando i tappi 13 in dotazione. Versione Filtrante

• Staccare il pezzo pretagliato.

• Appoggiare il corpo cappa al supporto e fissarlo lateralmente utilizzando le quattro viti 12b.

• Coprire le sedi delle viti impiegando i tappi 13 in dotazione.

• Posizionare la Griglia direzionata 8 sul Tubo e verificare la sua corretta installazione.

• Avvitare la Griglia direzionata 8 con la Viti 12e in dotazione.

• Assicurarsi della presenza dei Filtri antiodore al Carbone atti- vo.IT

Connessione elettrica

• Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

• Aprire il gruppo illuminazione tirandolo sull’apposita intacca

• Togliere il Filtro , spingendolo verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.

• Assicurarsi che il connettore del Cavo di alimentazione sia cor- rettamente inserito nella presa dell’Aspiratore

• Collegare il connettore dei Comandi Cmd.

• Collegare il connettore dei Faretti Lux alla presa predisposta dietro al coperchio del gruppo illuminazione.

• Rimontare il Filtro Antigrasso e successivamente il gruppo il- luminazione. Cmd LuxIT

Tasto Funzione Display A Accende e spegne il motore di aspirazione alla prima velocità. Visualizza la velocità impostata B Decrementa la velocità di esercizio. Visualizza la velocità impostata C Incrementa la velocità di esercizio. Visualizza la velocità impostata D Attiva la velocità Intensiva da qualsiasi velocità anche da motore spento, tale velocità è temporizzata a 6 minuti, al termine del tempo il sistema ritorna alla velocità precedentemente impostata. Adatta a fron- teggiare le massime emissioni di fumi di cottura. Visualizza alternamente HI e il tempo rimanente una volta al secondo. Tenendo il tasto premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si Attiva / Disattiva l’allarme dei Filtri al Carbone attivo. FC+Punto (2Lampeggi)–Allarme Attivo. FC+Punto (1Lampeggio)–Allarme Disattivo. E Funzione 24H Attiva il motore alla prima velocità e consente un’aspirazione di 10 minuti ogni ora. Visualizza 24 e il punto in basso a destra lampeggia una volta al secondo, mentre il motore è in funzione. Si disabilita premendo il tasto. Con l’allarme filtri in corso premendo il tasto per circa 3 secondi si effettua il reset dell’allarme. Tali segnalazioni sono visibili solo a motore spento. Lampeggia FF tre volte. Terminata la procedura si spegne la segnalazione prece- dentemente visualizzata: FG segnala la necessità di lavare i filtri antigrasso me- tallici. L’allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. FC segnala la necessità di sostituire i filtri al carbone attivo e devono anche essere lavati i filtri antigrasso me- tallici. L’allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa. F Funzione Delay Attiva lo spegnimento automatico ritardato di 30’. Adatto per completare l’eliminazione di odori residui. Attivabile da qualsiasi posizione, si disattiva premen- do il tasto o spegnendo il motore. Visualizza la velocità di esercizio e il punto in basso a destra lampeggia una volta al secondo. Tenendo il tasto premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si Attiva / Disattiva il Telecomando. IR+Punto (2Lampeggi)–Allarme Attivo. IR+Punto (1Lampeggio)–Allarme Disattivo. G Accende e spegne l’impianto di illuminazione alla massima intensità. H Accende e spegne l’impianto di illuminazione in modalità Luce di Cortesia.IT

MANUTENZIONE TELECOMANDO (OPZIONALE) Questo apparecchio può essere comandato per mezzo di un tele- comando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA (non incluse).

• Non riporre il telecomando in prossimità di fonti di calore.

• Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori.

Pulizia dei Comfort Panel

• Aprire il Comfort Panel tirandolo.

• Sganciare il pannello dal corpo cappa facendo scorrere l’apposita leva del perno di fissaggio.

• Il comfort panel non va assolutamente lavato in lavastoviglie.

• Pulirlo esternamente con un panno umido e detersivo liquido neutro.

• Pulirlo anche internamente utilizzando un panno umido e de- tergente neutro; non utilizzare panni o spugne bagnate, né getti d’acqua; non utilizzare sostanze abrasive.

• Ad operazione ultimata riagganciare il pannello al corpo cappa e richiuderlo. Filtri antigrasso metallici Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando sul display appare FG o almeno ogni 2 mesi circa di uti- lizzo o più frequentemente, per un uso particolarmente intenso. Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione, quindi qualora fosse attivata la funzione 24h disattivarla.

• Premere il tasto E (Vedi paragrafo Uso). Pulizia Filtri

• Aprire i Confort Panel tirandolo sull’apposita intacca.

• Togliere i Filtri uno alla volta, spingendoli verso la parte poste- riore del gruppo e tirando contemporaneamente verso il basso.

• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un’eventuale cambiamento del colore della su- perficie del filtro, che potrebbe verificarsi nel tempo, non pre- giudica assolutamente l’efficienza dello stesso.)

• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtri antiodore al Carbone attivo (Versione Filtrante) Non è lavabile e non è rigenerabile, va sostituito quando sul display appare FC o almeno ogni 4 mesi. La segnalazione di Allarme, se preventivamente attivata, si verifica solo quando è a- zionato il Motore di aspirazione. Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell’installazione o successivamente.

• Spegnere le Luci e il Motore di aspirazione.

• Premere il tasto D per circa 5 Secondi:

• 2 Lampeggi scritta FC+Puntino -- Allarme saturazione Filtro C.A. ATTIVATO.

• 1 Lampeggio scritta FC+Puntino -- Allarme saturazione Filtro C.A. DISATTIVATO.

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione, quindi qualora fosse attivata la funzione 24h disattivarla.

• Premere il tasto E (Vedi paragrafo Uso). Sostituzione Filtro

• Aprire i Confort Panel tirandolo sull’apposita intacca.

• Togliere i Filtri antigrasso metallici.

• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.

• Montare il nuovo Filtro agganciandolo nella sua sede.

Illuminazione Attenzione: Questo apparecchio è provvisto di una luce LED bianca di classe 1M secondo la norma EN 60825-1: 1994 + A1:2002 + A2:2001; massima potenza ottica emessa@439nm: 7µW. Non osservare direttamente con strumenti ottici (binocolo, lente d’ingrandimento….).

• Per la sostituzione contattare l’Assistenza Tecnica. ("Per l'ac- quisto rivolgersi all'assistenza tecnica").EN
