KULLANIM KILAVUZU FTU 3807P WXS 70H FRANKE

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz. MONTAJ

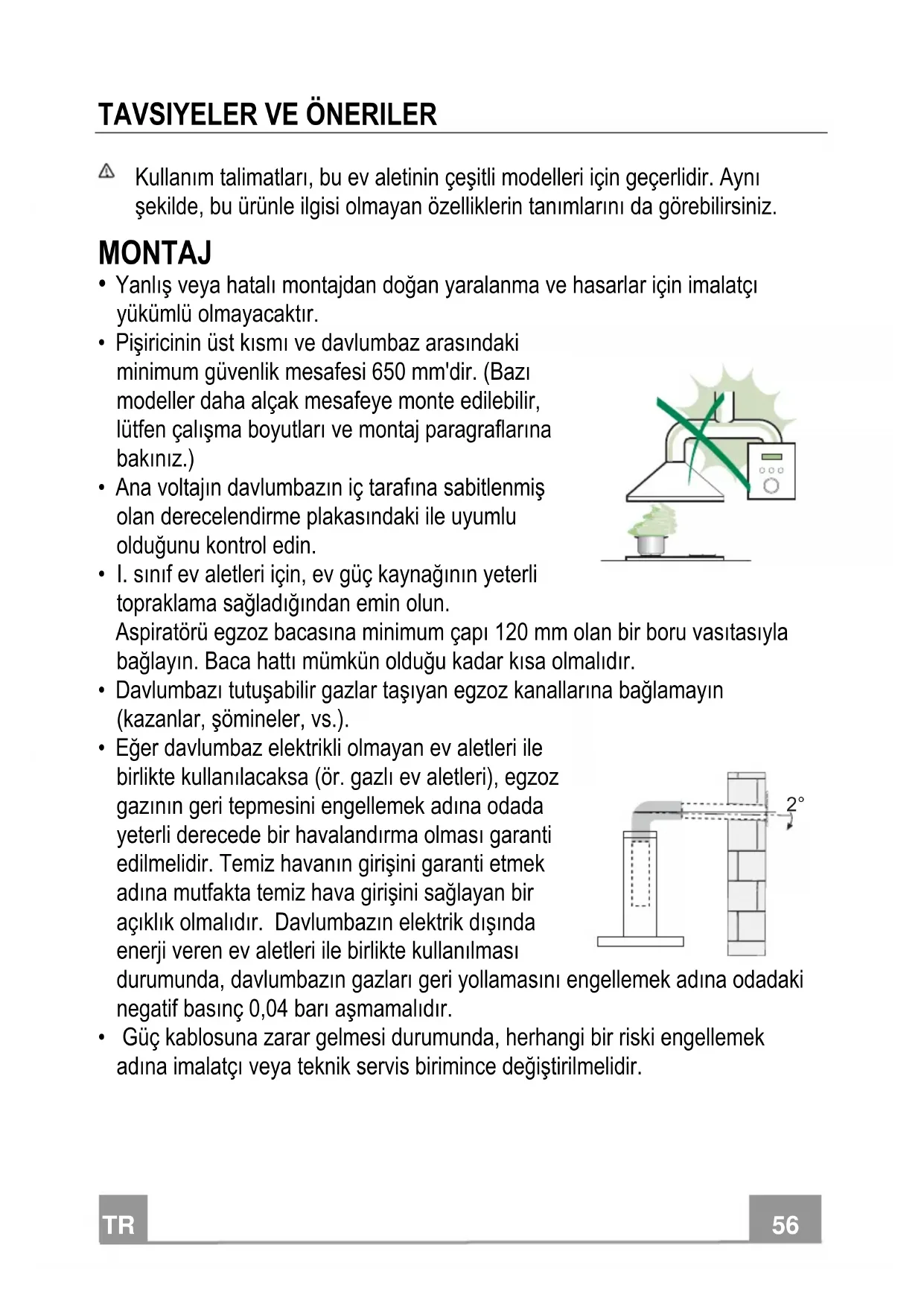

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır.

• Pişiricinin üst kısmı ve davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.)

• Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.

• I. sınıf ev aletleri için, ev güç kaynağının yeterli topraklama sağladığından emin olun. Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır.

• Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.).

• Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişini sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarjı ile ilgili yönetmeliklere uyulması gerekir.

• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın. Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir.

• Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın. KULLANIM

• Davlumbaz mutfak kokularını gidermek adına ev kullanımı için tasarlanmıştır.

• Davlumbazı asla tasarlandığı amaçlar haricinde kullanmayın.

• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.

• Ateş yoğunluğunu sadece tencere altında kalacak ve yanlardan taşmadığından emin olacak şekilde ayarlayın.

• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.

• Davlumbaz altında flambe yapmayınız; yangın riski.

• Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya akli yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanı labilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım gözetimde olmadıklarında çocuklarca yapılmayacaktır.TR

• “DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.” BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini kapatın veya ana güç kaynağından fişini çekin.

• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).

• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.

• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir.

• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin. Ürün üstündeki veya paketindeki sembolü, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.TR

Parçalar Ref. Adet Ürün parçaları 1 1 Kumandalar, lamba ve filtrlerle komple davlum- baz gövdesi 3 1 Aspiratör grubuyla birlikte davlumbaz mesnedi 7 1 PVC Boru 8 1 Yönlendirmeli ızgara ø 125 mm 8c 1 Hava çıkış redüktörü ø 120 mm 9 1 Redüktör flanşı ø 150-120 mm Ref. Adet Montaj parçaları 11 4 Dübeller ø 10 12a 4 Vidalar 5 x 70 12b 4 Vidalar M4 x 15 12e 2 Vidalar 2,9 x 9,5 13 4 Vida tapası M4 Adet Belge 1 Talimat Kılavuzu

MONTAJ Duvardaki Delik Montajin karmasıklıgı sebebiyle en az 2 kişi tarafından yapılmasi tavsiye olunur

Davlumbazın filtreleme versiyonunda, davlumbazın üzerinde, üst sınırdan (Tavan veya Konsol) en az 8-10 cm'lik bir mesafe kalması gerektiğini göz önünde bulundurun. Duvara:

• Tavana ya da üst sınıra kadar uzanan ve Davlumbazın monte edileceği yerin tam merkezin- den geçen Dikey bir çizgi çiziniz;

• Setüstü ocağın üzerinden 826 mm mesafeden geçen bir Yatay çizgi çiziniz;

• Dikey referans çizgisinin sağından 100 mm mesafedeki noktayı şekilde görüldüğü gibi işa- retleyiniz.

• Aynı işlemi sol tarafta da yapıp iki noktanın seviyesinin doğru olduğunu kontrol ediniz.

• Yatay referans çizgisinin 390 mm üzerinde ve dikey referans çizgisinin de 100 mm sağında şekilde görüldüğü gibi bir nokta işaretleyiniz.

• Bu işlemi tam karşı (zıt) tarafta da yapıp seviyenin düzgün olduğunu kontrol ediniz.

• İşaretlenen noktalara ø 10 mm çapında delikler açın ız.

• Dübelleri 11 deliklere yerleştiriniz.

Duvardaki Delik Montajin karmasıklıgı sebebiyle en az 2 kişi tarafından yapılmasi tavsiye olunur

Davlumbazın filtreleme versiyonunda, davlumbazın üzerinde, üst sınırdan (Tavan veya Konsol) en az 8-10 cm'lik bir mesafe kalması gerektiğini göz önünde bulundurun. Duvara:

• Tavana ya da üst sınıra kadar uzanan ve Davlumbazın monte edileceği yerin tam merkezin- den geçen Dikey bir çizgi çiziniz;

• Setüstü ocağın üzerinden 1050 mm mesafeden geçen bir Yatay çizgi çiziniz;

• Dikey referans çizgisinin sağından 100 mm mesafedeki noktayı şekilde görüldüğü gibi işa- retleyiniz.

• Aynı işlemi sol tarafta da yapıp iki noktanın seviyesinin doğru olduğunu kontrol ediniz.

• Yatay referans çizgisinin 390 mm üzerinde ve dikey referans çizgisinin de 100 mm sağında şekilde görüldüğü gibi bir nokta işaretleyiniz.

• Bu işlemi tam karşı (zıt) tarafta da yapıp seviyenin düzgün olduğunu kontrol ediniz.

• İşaretlenen noktalara ø 10 mm çapında delikler açınız.

• Dübelleri 11 deliklere yerleştiriniz.

Davlumbaz Mesnedi (desteği) Montajı

• Davlumbaz desteğini 3 (ya da mesnedini veya sportunu) duva- ra yaslayınız ve deliklerini duvardaki deliklerin üstüne getiri- niz.

• Desteği duvara sabitleyiniz; bunun için donanımla birlikte veri- len dört adet vidayı 12a (5 x 70) kullanınız.

• Vidaları nihai olarak sıkmadan önce desteğin seviye ayarını yapınız.

12a Aspiratörlü Model Hava Çıkışı Bağlantısı Aspiratörlü modeli monte etmek için davlumbazı montörün terci- hine kalmış 120 veya 150 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlayınız. Boru davlumbazın üst yada arka kısmından çıkabilir.

BORUNUN ARKA TARAFTAN ÇIKMASI

• Hava tahliye deliğini açmak için duvar delme bölümündeki şablonun kullanılması gerektiğini hatırlatırız.

• ø120 mm çapındaki boruyla bağlantı yapmak için redüksiyon flanşını 9 davlumbaz çıkışına takınız.

• Boruyu kelepçelerle sıkınız. Bu malzeme donanımla birlikte verilmemiştir.

• Varsa aktif karbonlu koku filtrelerini çıkarınız.

BORUNUN ÜST TARAFTAN ÇIKMASI

• 150 mm çapında boru ile bağlantı yapmak için davlumbazı sert ya da esnek boru bir boru ile hava çıkışına bağlayınız.

• ø120 mm çapındaki boruyla bağlantı yapmak için redüksiyon flanşını 9 davlumbaz gövdesi çıkışına takınız.

• Donanımla verilmiş olan vidaları kullanarak hava çıkış redüktörünü 8c davlumbaz desteği (mesnedi) çıkış deliğine vi- dalayınız.

• Sert veya esnek bir boruyla davlumbazı çıkış borusuna bağla- yınız.

• Boruyu kelepçelerle sıkınız. Bu malzeme donanımla birlikte verilmemiştir.

• Varsa aktif karbonlu koku filtrelerini çıkarı nız. ø 150 ø 120

• PVC boruyu 7 davlumbaz gövdesi çıkışına takınız.

ø 150 Davlumbaz gövdesi montajı Aspiratörlü model

• Hava çıkışı davlumbazın üst bölümünden yapılmış ise, önce- den kesilmiş parça koparılacaktır.

• Davlumbaz gövdesini mesnede dayayınız ve vidaları 12b kul- lanarak yan taraftan sabitleyiniz.

• Donanımla verilen vida tapalarını kullanarak 13 vidaların baş- larını örtünüz. Filtreli model

• Önceden kesilmiş parçayı ayırınız.

• Davlumbaz gövdesini mesnede dayayınız ve vidaları 12b kul- lanarak yan taraftan sabitleyiniz.

• Donanımla verilen vida tapalarını kullanarak 13 vidaların baş- larını örtünüz.

• Yönlendirmeli ızgarayı 8 boruya yerleştirip do ğru takılmış ol- masını kontrol ediniz.

• Yönlendirilmiş ızgarayı 8 donanımla verilen vidalarla 12e sabitleyiniz.

• Aktif karbonlu filtrelerin yerlerinde olduklarından emin olu- nuz.TR

• Davlumbazı, araya temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyarak şebekeye bağlayınız.

• Çentiğinden çekerek aydınlatma grubunu çıkarınız.

• Filtreyi grubun arkasına itip aynı anda aşağı doğru çekerek çı- karınız.

• Besleme kablosu soketinin aspiratör prizine doğru girmiş oldu- ğundan emin olunuz.

• Cmd kumandaları soketini bağlayınız.

• Lux lambaların soketini aydınlatma grubu arkasındaki prize takınız.

• Yağ filtresini tekrar takınız ve sonrada aydınlatma grubunu monte ediniz. Cmd LuxTR

Kumanda Tablosu Tuş İşlev Ekran A Emme motorunu ilk hızda çalıştırır. Ayarlanan hızı görüntüler B Çalışma hızını düşürür. Ayarlanan hızı görüntüler C Çalışma hızını yükseltir. Ayarlanan hızı görüntüler D Motor kapalıyken de, herhangi bir hızdan yoğun hıza geçer, bu hız 6 dakika zaman ayarlıdır, bu sürenin bitmesiyle sistem daha önceden ayarlanan hıza geri döner. Pişirme anındaki dumanın fazla yayılmasını engellemeye uygundur. HI ve sırayla kalan zamanı saniyede bir olarak görüntüler. Bütün bağlantılar (Motor + Işık) kapalı olduğunda 5 saniyeliğine tuşu basılı tuttuğunuzda Aktif Karbon Filtre alarmı Devreye Girer / Devreden Çıkar. FC+Nokta (2 Yanıp Sönme)–Alarm Devrede. FC+Nokta (1 Yanıp Sönme)–Alarm Devre Dışı. E 24H İşlevi Motoru ilk hızında çalıştırır ve saatte 10 dakikalık bir aspirasyon sağlar. 24 görüntülenir ve motor çalışmakta iken sağ alt bölümdeki nokta saniyede bir kez yanıp söner. Tuşa basılarak devreden çıkartılır. Filtre alarmı durumunda ilgili tuşa 3 saniye boyunca basarak alarm resetlenir. Bu bildirimler sadece motor kapalı iken görüntülenir. FF üç kez yanıp söner. Prosedür tamamlandıktan sonra daha önce görüntülenen işaret söner: FG yağlanmaya karşı metal filtrelerin yıkanması gereğini işaret eder. Alarm Davlumbazın 100 saatlik yoğun kullanım süresinden sonra devreye girmektedir. FC aktif karbonlu filtrelerin değişmesi gerektiğini ve aynı zamanda yağlanmaya karşı metal filtrelerin de yıkanması gerektiği gösterir. Alarm Davlumbazın 200 saatlik yoğun kullanım süresinden sonra devreye girmektedir. F Gecikme İşlevi: 30’ geciktirmeli otomatik kapanışı devreye alır. Kalan yemek kokularının yok edilme işleminin tamamlanmasına uygundur. Herhangi bir konumda aktive edilebilir, tuşa basılarak veya motor kapatılarak devre dışı bırakılır. Çalışmanın hızı görüntülenir ve sağ alt bölümdeki nokta saniyede bir kez yanıp söner. Bütün bağlantılar (Motor + Işık) kapalıyken 5 saniyeliğine tuşu basılı tuttuğunuzda Telekumanda Devreye Girer / Devreden Çıkar. IR+Nokta (2 Yanıp Sönme)–Alarm Devrede. IR+Nokta (1 Yanıp Sönme)–Alarm Devre Dışı. G Aydınlatma tesisatını maksimum yoğunlukta açar ve kapatır. H Aydınlatma cihazını “courtesy light” biçiminde çalıştırır.TR

BAKIM TELEKUMANDA (OPSİYONEL) Bu cihaza bir telekumanda ile de komut verilebilir; bu kumanda 1,5 Voltluk çinko-karbonlu LR03-AAA tipi standart alkalin pil- lerle çalışır (dahil değildir).

• Telekumandayı ısı kaynakları yakınında bırakmaynız.

• Pilleri çevreye atmayınız, bunlara ayrılmış çöp toplama kapla- rına atınız. Konfor Panelleri’nin Temizlenmesi

• Çekerek Konfor Paneli’ni açınız.

• Sabitleme piminin kolunu kaydırarak paneli davlumbaz gövde- sinden kurtarınız.

• Konfor paneli, asla bulaşık makinasında yıkanmaz.

• Dış tarafını nemli bir bez ve nötr sıvı deterjan ile temizleyiniz.

• İç kısmını da nemli bez ve nötr sıvı deterjan kullanarak temiz- leyebilirsiniz. Islak bez ya da sünger kullanmayınız, su püs- kürtmeyiniz ve aşındırıcı-yıpratıcı maddeler kullanmaktan ka- çınınız.

• İşlem sona erdiğinde, paneli davlumbaz gövdesine takıp tekrar kapatınız.

Yağlanmaya karşı metal filtreler Bulaşık makinesinde yıkanabilirler, ekranda FG sembolü göründüğünde ya da yaklaşık her 2 aylık kullanım sonrasında veya özellikle yoğun kullanım durumunda daha sıklıkla yıkanmaları gerekir. Alarm sinyalinin sıfırlanması

• Işıkları ve emme Motorunu kapatın, şayet 24h işlevi devredeyse, kapatın.

• E tuşuna basın (Kullanım paragrafına bakın). Filtrelerin Temizlenmesi

• Confort Panellerini uygun şekilde çekerek açın.

• Yağ önleyici Filtreleri, grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek birer birer çıkarın.

• Kıvrılmaları nı engelleyerek filtreleri yıkayınız ve tekrar takmadan önce kurumaya bırakın. (Filtrenin yüzeyinin renginde zaman içerisinde gözlenebilecek olan değişimler, filtrenin etkinliğini etkilemez.)

• Tutamağın dış görünür tarafta olduğuna dikkat ederek filtreleri tekrar monte edin.

• Confort Panellerini kapatın.TR

Koku Emici Aktif Karbonlu Filtreler (Filtre Edici Sürüm) Yıkanamaz, yeniden kullanılamaz, ekranda FC görüntülendiğinde veya en az 4 ayda bir değiştirilir. Alarm sinyali, eğer önceden etkinleştirilmişse, sadece Aspirasyon Motoru çalıştırıldığı zaman çalışır. Alarmın devreye alınması

• Filtre edici sürümlü Davlumbazlarda, Filtrelerin dolma alarmı sinyali, kurulum anında veya devamında devreye alınır.

• Işıkları ve aspiratör motorunu kapatın.

• Yaklaşık 5 saniye kadar D tuşuna basın.

• FC+Nokta yazısı 2 kez yanıp sönüyorsa C.A. Filtre doygunluk Alarmı DEVREDEDİR.

• FC+Nokta yazısı 1 kez yanıp sönüyorsa C.A. Filtre doygunluk Alarmı DEVRE DIŞIDIR. AKTİF KARBON KOKU ÖNLEYİCİ FİLTRENİN DEĞİŞTİRİLMESİ Alarm sinyalinin sıfırlanması

• Işıkları ve emme Motorunu kapatın, şayet 24h işlevi devredey- se, kapatın.

• E tuşuna basın (Kullanım paragrafına bakınız). Filtrenin Değiştirilmesi

• Confort Panellerini uygun şekilde çekerek açın.

• Yağ önleyici metalik filtreleri çıkarın.

• Dolmuş olan Koku Emici Aktif Karbonlu Filtreyi ilgili kancalara müdahale ederek çıkartın.

• Yeni Filtreyi yuvasına takarak monte edin.

• Yağ önleyici metalik filtreleri yerine takın.

• Confort Panellerini kapatın.

Aydınlatma Dikkat: Bu cihazda EN 60825-1: 1994 + A1:2002 + A2:2001 normuna uygun olarak 1M sınıfı beyaz LED lamba kullanılmıştır; @439nm'de yayılan azami optik güç: 7µW. Optik aygıtlarla (dürbün, büyüteç....) doğrudan bakmayın.

• Değiştirmek için Teknik Servisle bağlantı kurun. ("Edinmek için teknik servisle bağlantı kurun").PL
