MODE D'EMPLOI FTU 3807P WXS 70H FRANKE

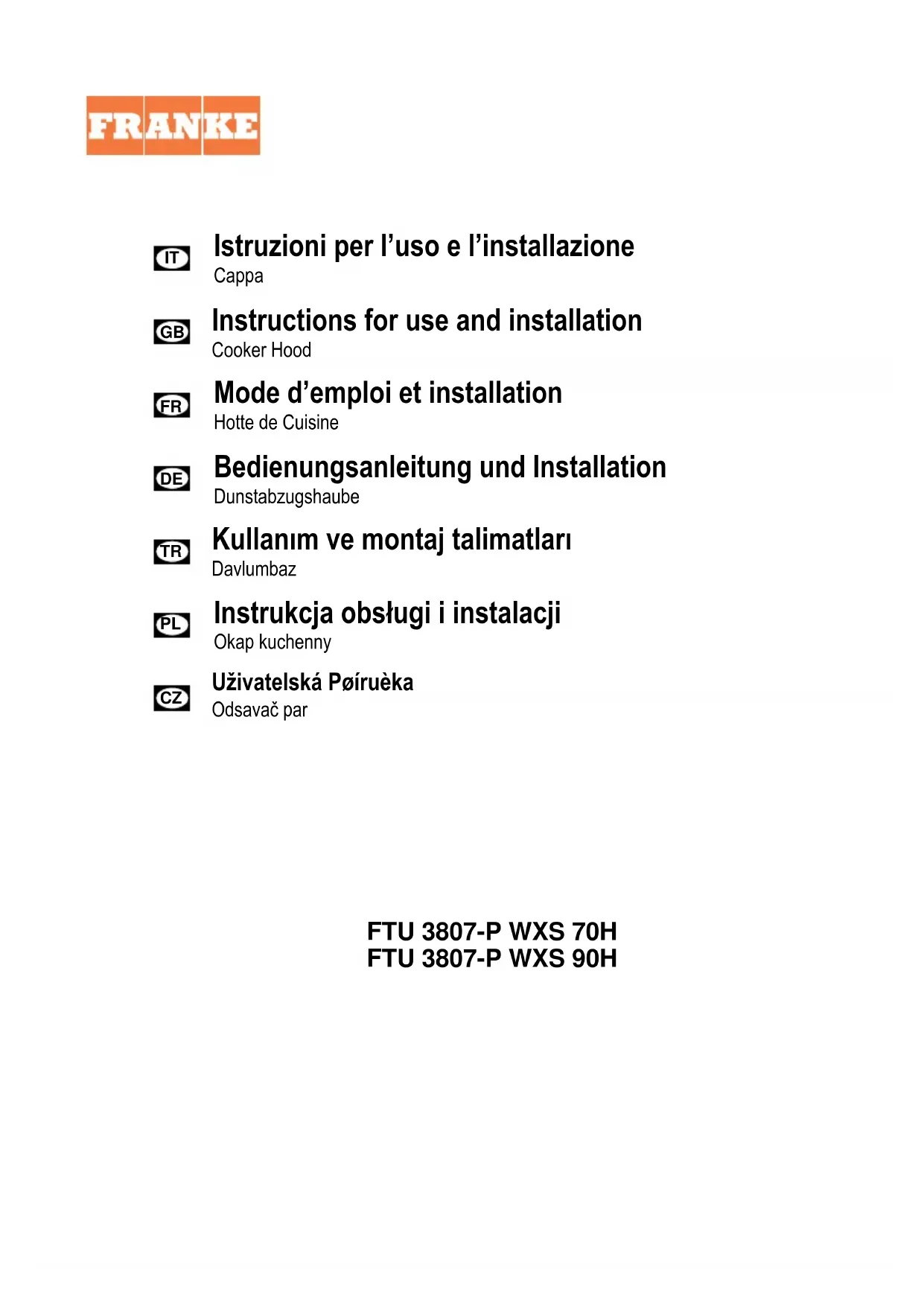

Mode d’emploi et installation Hotte de Cuisine

Les instructions pour l’utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil. INSTALLATION

• En aucun cas le fabricant ne peut être tenu pour responsable d’éventuels dommages dus à une installation ou à une utilisation impropre.

• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l’installation).

• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l’intérieur de la hotte.

• Pour les appareils de Classe I, s’assurer que l’installation électrique de votre intérieur dispose d’une mise à la terre adéquate. Relier l’aspirateur au conduit de cheminée avec un tube d’un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).

• Si vous utilisez l’aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d’aération suffisant dans la pièce, afin d’empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l’extérieur pour garantir l’amenée d’air propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l’électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d’éviter que la hotte ne réaspire les fumées dans la pièce.

• Si le cordon d’alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d’accident. 2°FR

• Si les instructions d’installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l’évacuation de l’air doivent être respectées.

• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte. Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

• Brancher la hotte à l’alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d’au moins 3 mm. UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d’éliminer les odeurs de cuisine.

• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.

• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.

• Régler l’intensité du feu de manière à l’orienter exclusivement vers le fond de la casserole, en vous assurant qu’il ne déborde pas sur les côtés.

• Contrôler constamment les friteuses durant leur utilisation : l’huile surchauffée risque de s’incendier.

• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.

• Cet appareil n’est pas destiné à être utilisé par des enfants d’un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d’utiliser cet appareil en sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l’entretien de la part de l’utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d’une personne responsable.FR

• ATTENTION : les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson. ENTRETIEN

• Avant d’effectuer toute opération de nettoyage et d’entretien, éteindre ou débrancher l’appareil du secteur.

• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d’incendie).

• Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d’utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle.

• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d’utilisation particulièrement intense.

• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre. Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d’élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.FR

Composants Réf. Q.té Composants de Produit 1 1 Corps Hotte équipé de: Comandes, Lumière, Fil- tres 3 1 Support de la Hotte avec Groupe d’Aspiration 7 1 Tube PVC 8 1 Grille en Direction Sortie Air 8c 1 Réduction Sortie Air ø120 mm 9 1 Flasque de Réduction ø 150-120 mm Réf. Q.té Composants pour l ’installation 11 4 Chevilles ø 10 12a 4 Vis 5 x 70 12b 4 Vis M4 x 15 12e 2 Vis 2,9 x 9,5 13 4 Bouchon pour vis M4 Q.té Documentation 1 Manuel d’instructions

INSTALLATION Perçage Paroi et Fixation Brides Étant donné que l'installation est complexe, nous recommandons l'intervention de deux person- nes minimum pour effectuer cette opération.

En cas d’installation de la hotte en version filtrante, prendre en considération le fait qu’il faudra laisser au moins 8-10 cm entre la hotte et le plafond ou toute autre limite supérieure (étagère). Marquer sur la Paroi :

• une ligne Verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la Hotte ;

• une ligne Horizontale à : 826 mm. min. au-dessus des Plaques de Cuisson ;

• Marquer, comme indiqué, un point de référence à 100 mm. à droite de la ligne verticale de référence.

• Répéter cette opération du côté opposé, en vérifiant le nivellement.

• Marquer, comme indiqué, un point de référence à 390 mm. au-dessus de la ligne horizontale de référence et à 100 mm. à droite de la ligne verticale de référence.

• Répéter cette opération, en vérifiant le nivellement.

• Percer des trous de ø 10 mm. en correspondance des points marqués.

• Insérer les chevilles 11 dans les trous.

Perçage Paroi et Fixation Brides

En cas d’installation de la hotte en version filtrante, prendre en considération le fait qu’il faudra laisser au moins 8-10 cm entre la hotte et le plafond ou toute autre limite supérieure (étagère). Marquer sur la Paroi :

• une ligne Verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la Hotte ;

• une ligne Horizontale à : 1050 mm. min. au-dessus des Plaques de Cuisson ;

• Marquer, comme indiqué, un point de référence à 100 mm. à droite de la ligne verticale de référence.

• Répéter cette opération du côté opposé, en vérifiant le nivellement.

• Marquer, comme indiqué, un point de référence à 390 mm. au-dessus de la ligne horizontale de référence et à 100 mm. à droite de la ligne verticale de référence.

• Répéter cette opération, en vérifiant le nivellement.

• Percer des trous de ø 10 mm. en correspondance des points marqués.

• Insérer les chevilles 11 dans les trous.

Montage du Support de la Hotte

• Poser le Support de la Hotte 3 contre la paroi, en faisant en sor- te que les trous du support et ceux qui ont été percés dans la paroi coïncident.

• Bloquer le support contre la paroi, au moyen des quatre vis 12a (5 x 70) fournies avec l’appareil.

• Avant de serrer définitivement les vis, effectuer le nivellement du support, puis bloquer définitivement les vis.

12a Branchement sortie de l’air - Version Aspirante Pour l’installation en Version Aspirante, brancher la Hotte à la sortie de l’air au moyen d’un tuyau rigide ou flexible de 150 ou 120 mm de diamètre, selon le choix de l’installateur.Le tuyau peut sortir soit par le haut soit par l’arrière de la hotte.

• Pour effectuer le trou d’évacuation, il faut utiliser le schéma indiqué au paragraphe « perçage des murs »

• Pour les branchements par tuyaux de 120 mm de diamètre, in- sérer la bride de réduction 9 sur la Sortie du Corps de la Hotte.

• Fixer le tuyau à l’aide du collet serre tuyaux. Le matériel né- cessaire n’est pas fourni.

• Retirer les filtres Anti-odeur au charbon actif, s’ils sont mon- tés.

• Pour les branchements avec tuyaux de 150 mm de diamètre, brancher la Hotte à la sortie de l’air au moyen d’un tuyau ri- gide ou flexible.

• Pour les branchements par tuyaux de 120 mm de diamètre, in- sérer la Bride de réduction 9 sur la Sortie du Corps de la Hotte.

• Visser le raccord de sortie de l’air 8c sur le trou de sortie du support de la hotte à l’aide des vis fournies.

• Brancher la Hotte à la sortie de l’air au moyen d’un tuyau ri- gide ou flexible.

• Fixer le tuyau à l’aide du collet serre tuyaux. Le matériel né- cessaire n’est pas fourni.

• Retirer les filtres Anti-odeur au charbon actif, s’ils sont mon- tés. ø 150 ø 120

• Insérer le tuyau en pvc 7 sur la sortie du Corps de la Hotte.

ø 150 Montage du corps de hotte Version Aspirante

• En cas de choix de sortie de l’air depuis la partie supérieure de la hotte, il faudra détacher l’élément prédécoupé.

• Appuyer le corps de la hotte au support et le fixer latéralement à l’aide des quatre vis 12b.

• Recouvrir les cavités des vis à l’aide des bouchons 13 fournis. Version Filtrante

• Détacher l’élément prédécoupé.

• Appuyer le corps de la hotte au support et le fixer latéralement à l’aide des quatre vis 12b.

• Recouvrir les cavités des vis à l’aide des bouchons 13 fournis.

• Placet la Grille orientable 8 sur le Tuyau et vérifier qu’il est installé correctement.

• Visser la Grille orientable 8 à l’aide de la Vis 12e fournie.

• S’assurer que les Filtres anti-odeur au Charbon actif sont en place.FR

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

• Ouvrir le groupe d’éclairage, en le tirant sur le cran spéciale- ment prévu.

• Retirer les filtres l’un aprés l’autre, en les poussant vers la par- tie arrière du groupe et en tirant simultanément vers le bas.

• S’assurer que le connecteur du Câble d’alimentation soit inséré correctement dans a prise de l’Aspirateur.

• Connecter le connecteur des Commandes Cmd.

• Connecter le connecteur des Spots Lux à la prise spécialement prévue, derrière le couvercle du groupe éclairage.

• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

• Remonter le groupe éclairage. Cmd LuxFR

Tableau de commande Touche Fonction Affichage A Branche et débranche le moteur d’aspiration à la pre- mière vitesse Affiche la vitesse réglée B Diminue la vitesse d’exercice. Affiche la vitesse réglée C Augmente la vitesse d’exercice. Affiche la vitesse réglée D Active la vitesse Intensive à partir de n’importe quelle vitesse, même lorsque le moteur est éteint. Cette vitesse est réglée pour une durée de 6 minutes, après quoi le système retourne à la vitesse précédemment réglée. Fonction indiquée pour faire face aux pointes d’émission de fumées de cuisson. Affiche alternativement HI et le temps restant une fois par seconde Garder la touche appuyée pendant 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), l’alarme des filtres au charbon actif se branche/se dé- branche. FC+Point (2 clignotements) – Alarme activée FC+Point (1 Clignotement) – Alarme désactivée E Fonction 24H Active le moteur à la première vitesse et permet une aspiration de 10 minutes par heure. Affiche 24 et le point en bas à droite clignote une fois par seconde, alors que le moteur est en fonction. Appuyer sur la touche pour débrancher. L’alarme filtres étant activée, appuyer sur la touche pen- dant environ 3 secondes pour restaurer l’alarme. Ces signalisations sont visibles seulement lorsque le moteur est arrêté. FF clignote trois fois. À la fin de la procédure, la signalisation précédem- ment affichée s’éteint : FG Signale la nécessité de laver les filtres à graisse métalliques. L’alarme entre en fonction après 100 heures de travail effectif de la hotte. FC Signale la nécessité de remplacer les filtres au charbon actif. Laver également les filtres à graisse métalliques. L’alarme entre en fonction après 200 heures de travail effectif de la hotte. F Fonction Départ différé Active le débranchement automatique différé de 30’. Adapté pour compléter l’élimination d’odeurs résiduel- les. Activable à partir de n’importe quelle position. Pour la désactiver, appuyer sur la touche ou couper le moteur. Affiche la vitesse d’exercice et le point en bas à droite clignote une fois par seconde. Garder la touche appuyée pendant 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), la télécommande se branche/se débranche. IR+Point (2 clignotements) – Alarme activée FC+Point (1Clignotement) – Alarme désactivée G Allume et éteint l’éclairage à l’intensité maximale. H Branche et débranche l’éclairage en mode lumière de courtoisie.FR

ENTRETIEN TELECOMMANDE (FOURNIE SUR DEMANDE) Il est possible de commander cet appareil au moyen d’une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris). • Ne pas ranger la télécommande à proximité de sources de chaleur. • Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

• Ouvrir le Confort Panel, en tirant ce dernier. • Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécialement prévu. • En aucun cas, le confort panel ne doit être lavé au lave-vaisselle. • Le nettoyer à l’extérieur à l’aide d’un chiffon humide et d’un détergent liquide neutre. • Le nettoyer également à l’intérieur, en utilisant un chiffon humide et un détergent neutre; ne pas utiliser des chiffons ou des éponges mouillées, ni des jets d’eau; ne pas utiliser des substances abrasives. • Lorsque l‘opération est achevée, accrocher à nouveau le panneau sur le corps de la hotte, puis le refermer, en tournant le bouton dans le sens in-verse par rapport à l’ouverture.

Filtres à graisse métalliques Ils sont lavables même au lave-vaisselle et ils doivent être lavés chaque fois que le symbole FG s’affiche ou au moins tous les 2 mois d’utilisation ou plus souvent en cas d’utilisation particulièrement intensive. Reset du signal d'alarme • Éteindre les lumières et le moteur d’aspiration ; au cas où la fonction 24h serait activée, il convient de la désactiver.

• Appuyer sur la touche E (Voir paragraphe utilisation). Nettoyage filtres • Ouvrir le Confort Panel en tirant sur l’encoche spéciale. • Retirer les filtres un à la fois en les poussant vers l’arrière du groupe, tout en tirant en même temps vers le bas. • Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter (tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l’efficacité de ce dernier). • Les remonter en veillant à ce que la poignée soit toujours vers la partie visible externe. • Refermer le Confort Panel.FR

Filtres anti-odeur au charbon actif (version filtrante) Non lavable et non régénérable, il doit être remplacé à l’affichage de FC ou au moins tous les 4 mois. Le signal d’alarme, si préalablement activé, a lieu seulement lorsque le moteur d’aspiration est en marche. Activation du signal d’alarme

• Dans les hottes en version filtrante, activer le signal d’alarme de saturation filtres au moment de l’installation ou après.

• Éteindre les lumières et le moteur d’aspiration.

• Appuyer sur la touche D pour environ 5 sec.

• Éteindre les lumières et le moteur d’aspiration ; au cas où la fonction 24h serait active, il convient de la désactiver.

• Appuyer sur la touche E (Voir paragraphe utilisation). Remplacement du filtre

• Ouvrir le Confort Panel en tirant sur l’encoche spéciale.

• Retirer les filtres à graisse métalliques.

• Retirer le filtre anti-odeur au charbon actif saturé en agissant sur les crochets qui le tiennent en place.

• Mettre le nouveau filtre en l’accrochant bien en place.

• Remonter les filtres à graisse métalliques.

Éclairage Attention : Cet appareil est doté d’une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439nm : 7µW. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes…).

• Pour le remplacement, contacter le Service après-vente. (« Pour l’achat, s’adresser au service après-vente »).DE
