MANUALE UTENTE 10030415 Klarstein
La ringraziamo per aver acquistato il nostro dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni derivati da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.
Indice
Dati tecnici 26
Avvertenze di sicurezza 26
Descrizione del prodotto 27
Messa in funzione e utilizzo 28
Pulizia e manutenzione 30
Smaltimento 31
Dichiarazione di conformità 31
Dati tecnici
| Numero articolo 10030415 | |
| Alimentazione 220-240 V ~ 50-60 Hz | |
| Potenza 65 W | |
Avvertenze di sicurezza
- Le riparazioni devono essere eseguite esclusivamente da un tecnico competente. Non smontare il dispositivo: pericolo di lesioni.
• Non toccare la spina con le mani bagnate: pericolo di scosse elettriche!
- Non introdurre oggetti in metallo nelle prese d'aria: ciò può comportare il pericolo di corto circuito e può danneggiare il dispositivo.
• Non utilizzare spray per insetti vicino al dispositivo.
- Tenere lontano i bambini piccoli dal dispositivo.
- Non tirare il cavo di alimentazione per staccare la spina, non collocare oggetti sul cavo di alimentazione e assicurarsi che la spina sia inserita correttamente.
- In caso di rumori insoliti o di malfunzionamento, spegnere immediatamente il dispositivo e staccare la spina dalla presa.
- Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Non piegare il cavo di alimentazione altrimenti potrebbe danneggiarsi.
- Non lavare il dispositivo con acqua per evitare il pericolo di scosse elettriche o di danneggiare il dispositivo.
- Non collocare il dispositivo vicino ad una piscina. Assicurarsi che ci sia una distanza adeguata tra il dispositivo e le pareti. Mantenere il dispositivo lontano da materiali infiammabili.
- In caso di inutilizzo prolungato del dispositivo, staccare la spina dalla presa.
• Non lasciare incustodito il dispositivo in presenza di bambini e di animali domestici.
- Prima dell'utilizzo, verificare la tensione indicata sulla targhetta identificativa. Collegare il dispositivo solo a prese che corrispondono alla tensione indicata.

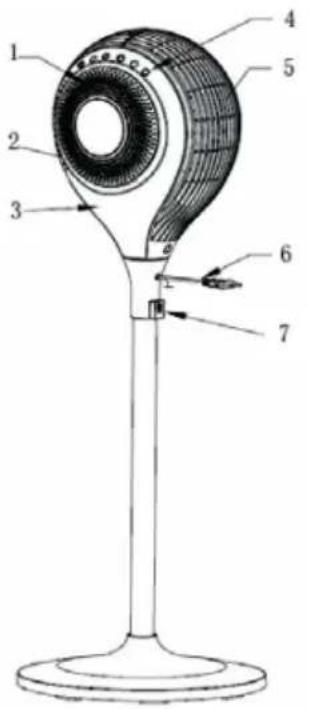

Descrizione del prodotto
1 Ingresso aria destro
2 Spia luminosa a LED
3 Pannello laterale destro
4 Pannello dei comandi
5 Alloggiamento posteriore
6 Cavo di alimentazione
7 Dado di supporto
8 Ingresso aria sinistro
9 Coperchio decorativo
10 Pannello laterale sinistro
11 Alloggiamento anteriore
12 Sensore corpo
13 Sensore telecomando
14 Base oscillante
15 Telecomando
16 Porta telecomando
17 Asta
18 Base
19 Peso

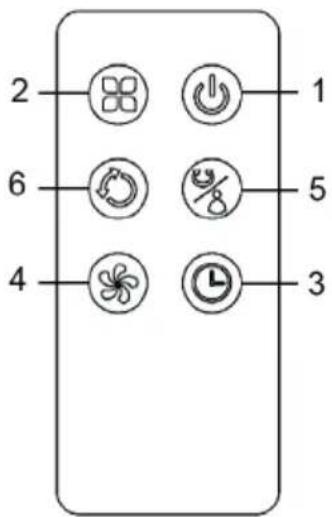

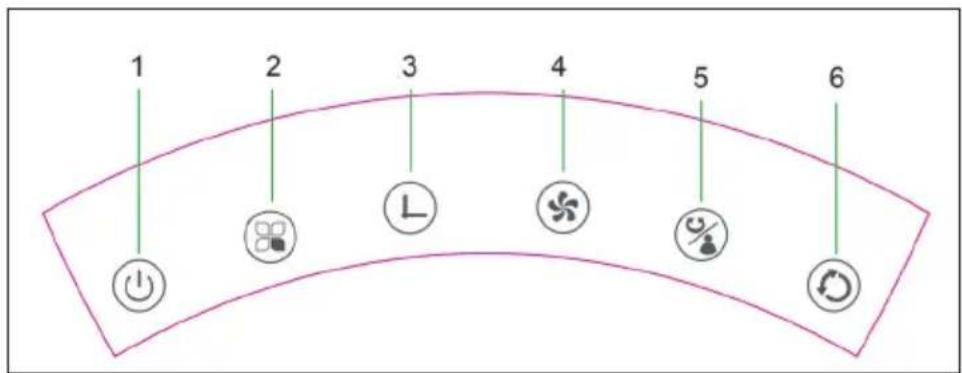

Pannello dei comandi e telecomando
2
3
4
5
6
| 1 On / off / standby 2 Modalità 3 Timer | |
| 4 Velocità 5 Oscillazione orizzontale / funzione sensore corpo | 6 Oscillazione verticale |
6
4
1
5
3

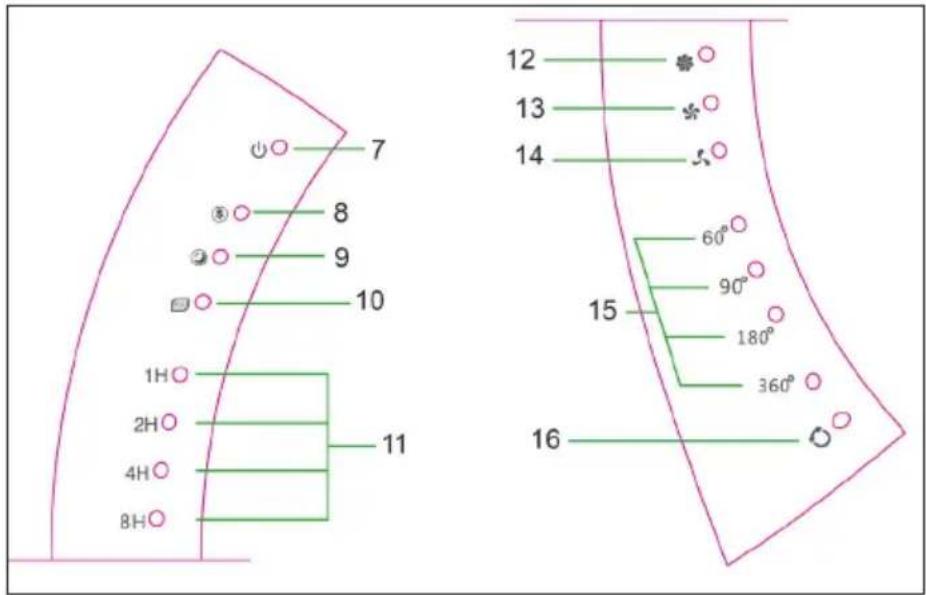

Display e spie luminose
7 On / Off / Standby
8 Modalità naturale
9 Modalità notturna
10 Modalità eco
11 Timer
12 Velocità alta
13 Velocità media
14 Velocità bassa
15 Oscillazione orizzontale
16 Oscillazione verticale
8
9
10
1H
2H
4H
8H
12
13
14
60°
90°
15
180°
360°
16
Messa in funzione e utilizzo

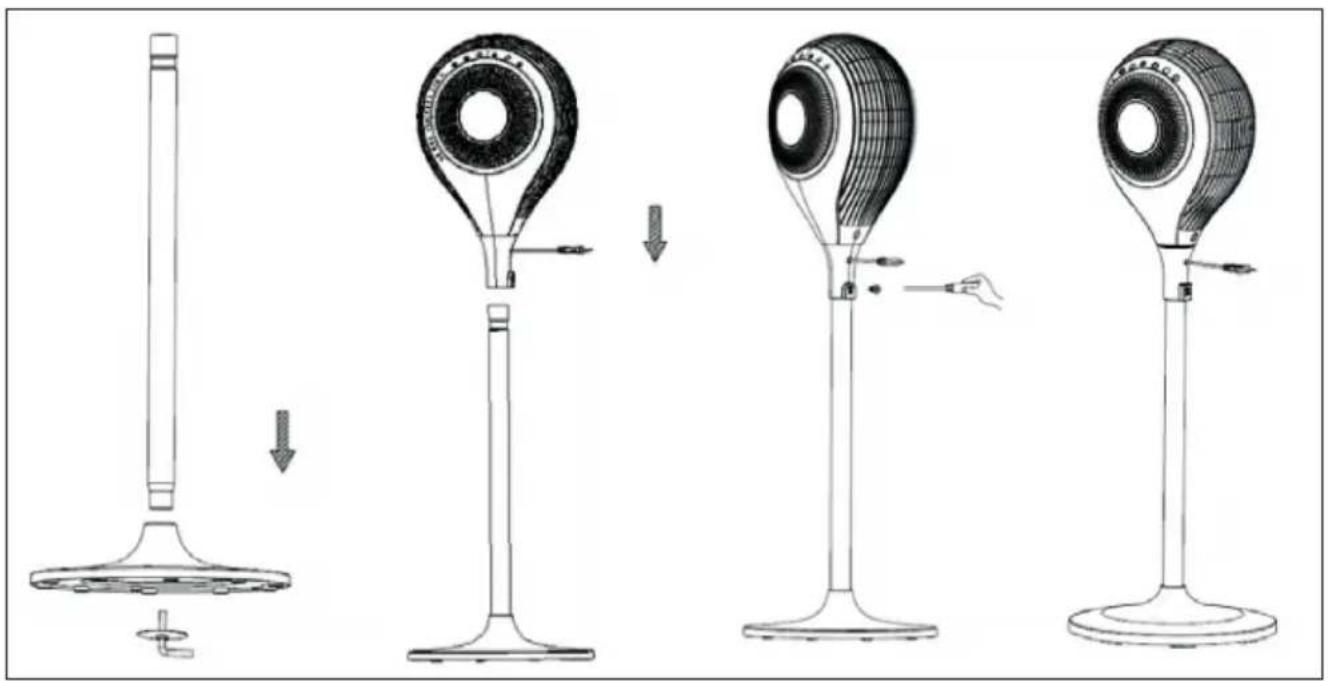

Montaggio
- Rimuovere i componenti dalla confezione per assemblarli.
- Far passare il cavo di alimentazione attraverso il foro situato sulla base, posizionare l'asta sulla base e fissarla utilizzando una vite. (Figura 1).
- Posizionare il ventilatore sull'asta (Figura 2).
- Svitare la vite e fissare il ventilatore sull'asta (Figura 3).
- Dopo aver assemblato il ventilatore, collocarlo su una superficie piana e stabile e inserire la spina nella presa.
Il dispositivo è dotato di un pannello dei comandi i cui tasti regolano le diverse funzioni. NOTA: appena si inserisce la spina nella presa, il dispositivo emette un segnale acustico e tutti i simboli si accendono per 2 secondi e si spengono di nuovo automaticamente. In seguito il dispositivo passa in modalità standby.
Modalità standby
In modalità standby i tasti sono bloccati. Premere STANDBY per accendere il dispositivo. In modalità normale, il dispositivo si avvia a velocità ridotta e la spia luminosa corrispondente si accende. Inoltre in questa modalità, la funzione di oscillazione e il timer sono inattivi.
Alla prima accensione, la funzione sensore corpo è attiva. Il dispositivo memorizza tutte le impostazioni fintanto che la spina è inserita nella presa. In caso di riavvio del dispositivo, vengono mantenute le ultime impostazioni. Tuttavia il timer impostato e la modalità notturna non vengono memorizzati.
Velocità
Premere il tasto per la velocità mentre il dispositivo è in funzione e scegliere un livello di velocità (bassa, media e alta). La spia luminosa corrispondente si accende.
Timer
Il timer non è attivo all'accensione. Premere il tasto TIMER per impostare il timer nella sequenza seguente: 1 ora >2 ore >4 ore >8 ore. La spia luminosa corrispondente si accende.
Oscillazione orizzontale / funzione sensore corpo
- Premere il tasto di oscillazione orizzontale per impostare l'angolo di oscillazione nella sequenza seguente: O (nessuna oscillazione) 60^ > 90^ > 180^ > 360^ . La spia luminosa corrispondente si accende.
- Tenere premuto per 2-3 secondi questo tasto per attivare la funzione sensore corpo. Il dispositivo emette un doppio segnale acustico. Il sensore a infrarossi ruota una volta di 360° per individuare il miglior grado di oscillazione in base alla posizione dell'utente. Se l'utente cambia posizione, il sensore individua di nuovo automaticamente l'angolo migliore.
Oscillazione verticale
Premere il tasto di oscillazione verticale per attivare la funzione di oscillazione verticale di 90°. Premere di nuovo il tasto per disattivare la funzione.
Modalità
All'accensione il dispositivo si trova in modalità normale. Premere il tasto Modus per selezionare una modalità: normale > naturale > notturna > eco. La spia luminosa corrispondente si accende. Tutte le modalità, ad eccezione della modalità normale, dispongono di una spia corrispondente sul display.
Funzioni e impostazioni opzionali delle singole modalità
| Normale Velocità alta |
|
|
|
| Naturale L'oscillazione produce una brezza naturale (a velocità alta, media e bassa). |
| Notturna Velocità alta: 30 minuti di flusso d'aria forte, naturale > in seguito il dispositivo funziona a velocità bassa. |
|
|
|
|
| Eco | Se la temperatura ambiente si trova sotto i 25°C, il dispositivo funziona a bassa velocità.Se la temperatura ambiente è compresa tra i 25 e i 29°C, il dispositivo funziona a velocità media. In questa modalità, il tasto della velocità e la spia luminosa corrispondente sono inattivi. |
| Memorizzare Fino a quando il dispositivo si trova in modalità standby e non viene disinserita la spina dalla presa, le ultime impostazioni selezionate (velocità, oscillazione) vengono memorizzate. Il timer impostato e la modalità notturna non vengono memorizzati. |
| Auto dimming | La spia di controllo si smorza automaticamente dopo 1 minuto di inattività. L'illuminazione del display si attenua. Se si preme un tasto, il display si illumina di nuovo. |
Inserire le pile nel telecomando
Per il telecomando è necessaria una pila a bottone (CR2032 3V). Assicurarsi di aver inserito la pila correttamente. In caso di inutilizzo prolungato del telecomando, rimuovere la pila.
Pulizia e manutenzione
La polvere influisce negativamente sulle prestazioni del ventilatore. Si consiglia pertanto di pulire il ventilatore almeno una volta al mese.
- Prima di eseguire qualsiasi operazione di pulizia, staccare la spina dalla presa per evitare il pericolo di scosse elettriche o di danni.
- Pulire tutti i componenti con un panno morbido. Non utilizzare mai benzina o diluenti.
Pulizia delle superfici
- Prestare attenzione che l'acqua o il vapore acqueo non penetrino nel dispositivo.
• Non utilizzare prodotti abrasivi o solventi.
- Staccare sempre la spina dalla presa prima di qualsiasi operazione di pulizia.
Conservare il dispositivo
- Staccare la spina dalla presa e riporre il dispositivo nella confezione originale per proteggerlo dalla polvere.
- Conservare il dispositivo in un luogo asciutto e ben arieggiato.
Smaltimento
Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2002/96/CE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.
Il prodotto contiene batterie che in base alla direttiva europea 2006/66/CE non possono essere smaltite con i normali rifiuti domestici. Informarsi sulle disposizioni vigenti relative alla raccolta differenziata delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili conseguenze negative.
Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
CE
Questo prodotto è conforme alle seguenti direttive europee:
2004/108/CE (EMC)
2006/95/CE (LVD)
2011/65/UE (RoHS)
