MANUALE UTENTE DSXA310DAB SONY

Istruzioni per l'uso IT

Per annullare la dimostrazione (Dimostrazione), vedere a pagina 16.

Per I'installazione e i collegamenti, consultare pagina 26.

Per motivi di sicurezza, accertarsi di installare questo apparecchio sul cruscotto dell'auto perché la parte posteriore dell'apparecchio si scalda durante l'utilizzo.

Per ulteriori informazioni, consultare "Collegamenti e installmente" (pagina 26).

La targhetto con leindicazioni relative a tensione di esercizio e informazioni similie è situata sulla parte inferiore del telao.

Avverenza

Per evitare il rischio di incendi o scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità.

Per evitate scosse elettriche, non aprire il rivestimento. Per le riparazioni, rivolgersi esclusivamente a personale qualificato.

Fabbricato in Thailandia

C

Con la presente, Sony Corporation dichiara che questo appearecchio è conforme alla Direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguito indirizzo Internet: http://www.compliance.sony.de/

La marcatura CE è valida esclusivamente nei paesi in cui è prevista per legge, principalement nei paesi inclusi nelle Spazio economico europeo (EEA, European Economic Area).

Avviso per i clienti: le seguenti informazioni riguardano escludivamente gli appearechi venduti in paesi in cui sono applicate le direttive UE

Questo prodotto è stato fabbricato da o per conto di Sony Corporation.

Importatore UE: Sony Europe B.V.

Richieste all'importatore UE o relative alla conformità di prodotto in Europa devono essere indirizzate al rappresentante autorizzato del costruttore, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, in Belgio.

Smaltimento delle batterie (pile e accumulatori) ESAuste e delle apparecchiature elettriche ed elettroniche a fine vita (applicabile in tutti i Paesi dell'Unione Europea

e negli altri Paesi con sistema di raccolta differenziata)

Questo symbolo sul prodotto, batteria o imballo indica che il prodotto non deve essere considerato come un normale rifiuto domestico. Su talune batterie questo symbolo può essere utilizzato in combinazione con un symbolo chimico. Il symbolo chimico del piombo (Pb) è aggiunto se la batteria contiene più dello 0,004% di piombo.

Assicurandovi che questi prodotti e le batterie siano smaltiti correttamente, contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero essere causate dal trattamento inappropriato dei medesimi prodotti o batterie. Il ricolco dei materiali aiuterà a preservare le risorse naturali. Nel caso di prodotti che per ragioni di sicurezza, prestazioni o integrità dei dati richiedano una connessione permanente con una batteria inassi incorpORA, la stessa dovrà essere sostituita esclusivamente da personale qualificato. Per assicurarsi che la batteria si trattata correttamente, si prega di conseignare i prodotti a fine vita in un centro di raccolta idoneo per il ricolco di apparecchiature elettriche ed elettroniche. Per tutte le altre batterie, si prega di consultare la sezione relativa alla rimozione sicura della batteria dal prodotto. Si prega di conseignare le batterie in un centro di raccolta idoneo per il ricolco delle batterie ESAuste. Per informazioni più dettagliate sul ricolco di quosti prodotti o batterie, si prega di contattare il vostro Comune, il servizio di smaltimento rifiuti ovvero il punto vendita presso il quale è stato acquistato il prodotto o la batteria. In caso di smaltimento abusivo di batterie o di apparecchiature elettriche ed elettroniche potrebbero essere applicate le sanzioni previste dalla normativa vigente (valido solo per l'Italia).

Avvertenza relativà all'installazione su un'auto sprovvista della posizione ACC (accessoria) sul blocchetto di accensione

Non installare quello appearecchio su un'auto sprovvista della posizione ACC (accessoria). Il display non si spegne nemmeno dopo aver spento l'auto ecisionca causa l'esaurimento della batteria.

Dichiarazione di non responsabilità relativa a servizi offerti da terme parti

I servizi offerti da terme parti possono essereambiati, sospesi o interrotti nella preavviso. Sony declina agli responsabilità in quello genere di situazioni.

Nota importante

Attenzione

IN NESSUN CASO SONY POTRA ESSERE RITENUTA RESPONSABILE DI DANNI ACCIDENTALI,INDIRETTI, CONSEQUENZIALI O DI ALTRA NATURA, INCLUSI, SENZA ALCUNA LIMITAZIONE, PERDITE DI PROFITTI, PERDITE DI GUADAGNO, PERDITE DI DATI, PERDITE DELL'UTILIZZO DEL PRODOTTO O DI QUALSIASI APPARECCHIO ASSOCIATO E TEMPI DI FERMO DOVUTI ALL'uso DEL PRESENTE PRODOTTO O DEI RELATIVI COMPONENTI HARDWARE E/O SOFTWARE.

Gentile cliente,甚么 prodotto include un trasmettitore radio.

Sulla base del Regolamento UNECE n. 10, i produttori di veicoli possono imporre condizioni specifiche per l'installazione di trasmettitori radio sui propri veicoli.

Prima di installare il presente prodotto sull'auto, controllare il manuale d'uso del veicolo o contattare il concessionario da cui è stata acquistata la vettura.

Chiamate di emergenza

Il presente appearecchio vivavoce BLUETOOTH e il dispositivo elettronico adesso connesso funzionano tramite reti radio,cellulari et terrestri nonché tramite una funzione programmata dall'utente. Per questo motivo, non è possibile garantire la connessione in tutte le condizioni. Pertanto, non confidare esclusivamente nei dispositivi elettronici per le comunicazioni importanti (quali le chiamate per emergenze mediche).

Informazioni sulla comunicazione BLUETOOTH

• Le microonde trasmesse da un dispositorio BLUETOOTH potrebbero influire sul funzionamento di apparecchiature mediche elettroniche. Disattivare il presente apparecchio e altri dispositivi BLUETOOTH nei seguenti luoghi, onde evitare di causare incidenti.
• in presenza di gas inflammabili, all'interno di ospedali, treni, aerei o stazioni di rifornimento
• in prossità di porte automatiche o allarmi antincendio
• Sebbene il presente apparecchio supporti funzioni di protezione conformi allo standard BLUETOOTH per garantire la connessione sicura durante l'uso della technologia wireless BLUETOOTH, a seconda dell'impostazione la protezione potrebbe risultare insufficiente. Per questo motivo, prestare attenzione durante le comunicazioni mediante la technologia wireless BLUETOOTH.
• Sony non potrà essere ritenuta responsable in caso di eventuali fughe di informazioni durante le communicatesioni BLUETOOTH.

Per eventuali domande o problemi riguardanti l'apparecchio non trattati nel presente manuale, rivolgersi al più vicino rivenditore Sony.

Indice

Avertenza. 2

Guida alle parti e ai comandi 5

Operazioni preliminari

Applicazione delle prime impostazioni. 7

Preparazione di un dispositivo BLUETOOTH. 7

Collegamento della videocamera posteriore .9

Ascolto della radio

Ascolto della radio 9

Funzioni di opzione del sintonizzatore 10

Ascolto della radio DAB/DAB+ 10

Utilizzo delle funzioni Opzioni DAB 11

Riproducione

Riproduzione di un dispositivo USB 12

Riproduzione di un dispositivo BLUETOOTH. 12

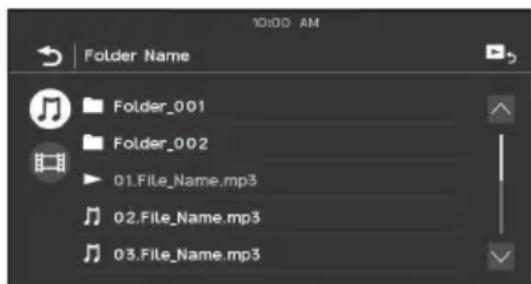

Ricerca e coproduzione dei brani 12

Altre impostazioni durante la riproduzione 13

Chiamata in vivavoce

Ricezione di una chiamata 13

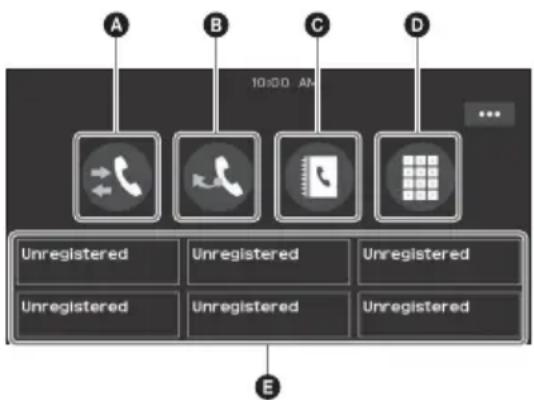

Effettuation di una chiamata. 13

Operazioni eseguibili durante una chiamata. 14

Funzioni utili

Apple CarPlay 15

Android AutoTM 15

Comando gesti 16

Impostazioni

Operazioni di base delle impostazioni 16

Impostazioni generali (Generale) 16

Impostazioni audio (Audio) 17

Impostazioni Video (Visuale) 18

Impostazioni BLUETOOTH (Bluetooth) 18

Informazioni aggintive

Aggiornamento del firmware. 18

Precauzioni 18

Caratteristiche tecniche 21

Guida alla soluzione dei problemi. 22

Messaggi 25

Collegamenti installazione

Attenzione. 26

Elenco dei componenti per l'installazione 26

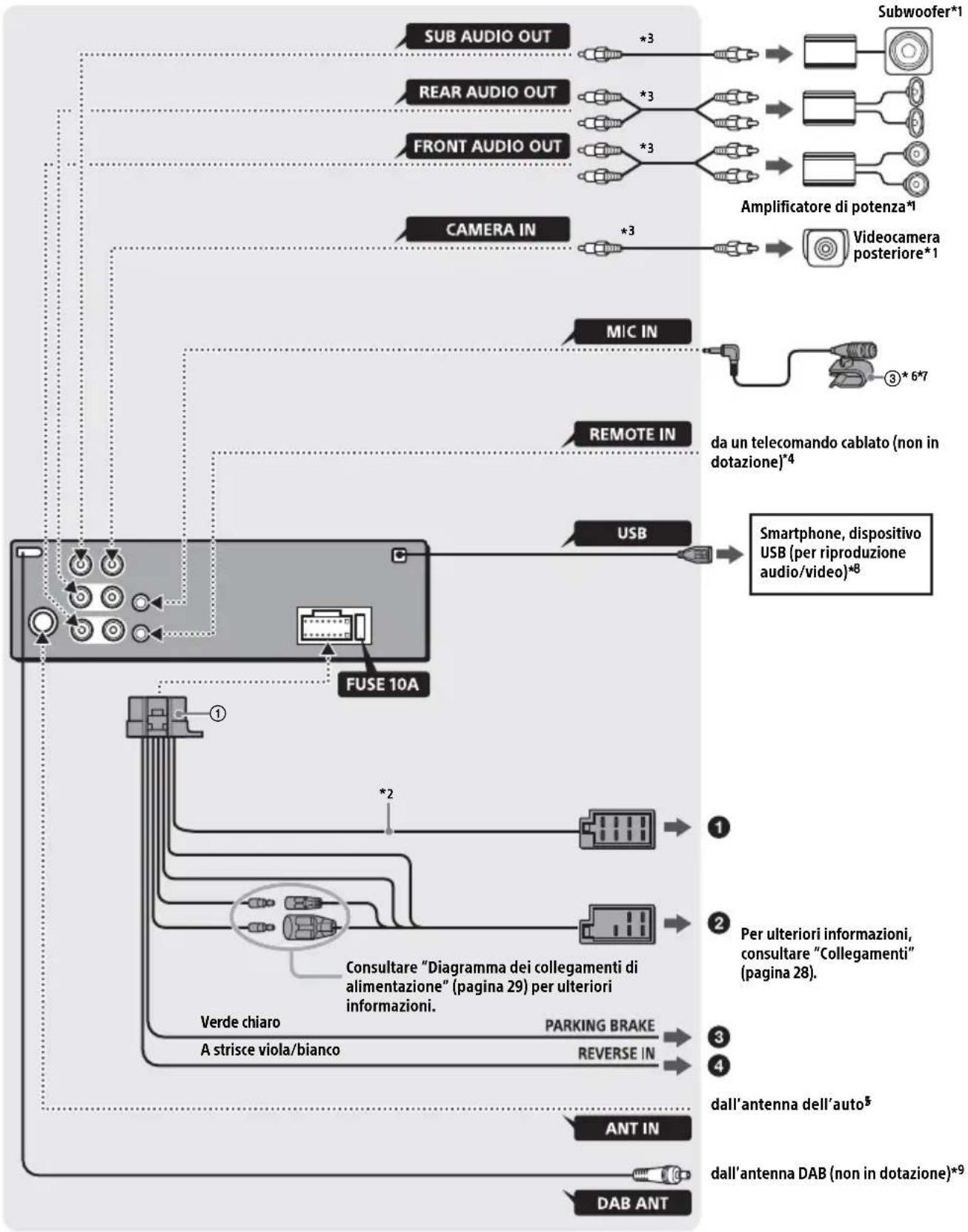

Collegamento 27

Installazione 30

Guida alle parti e ai comandi

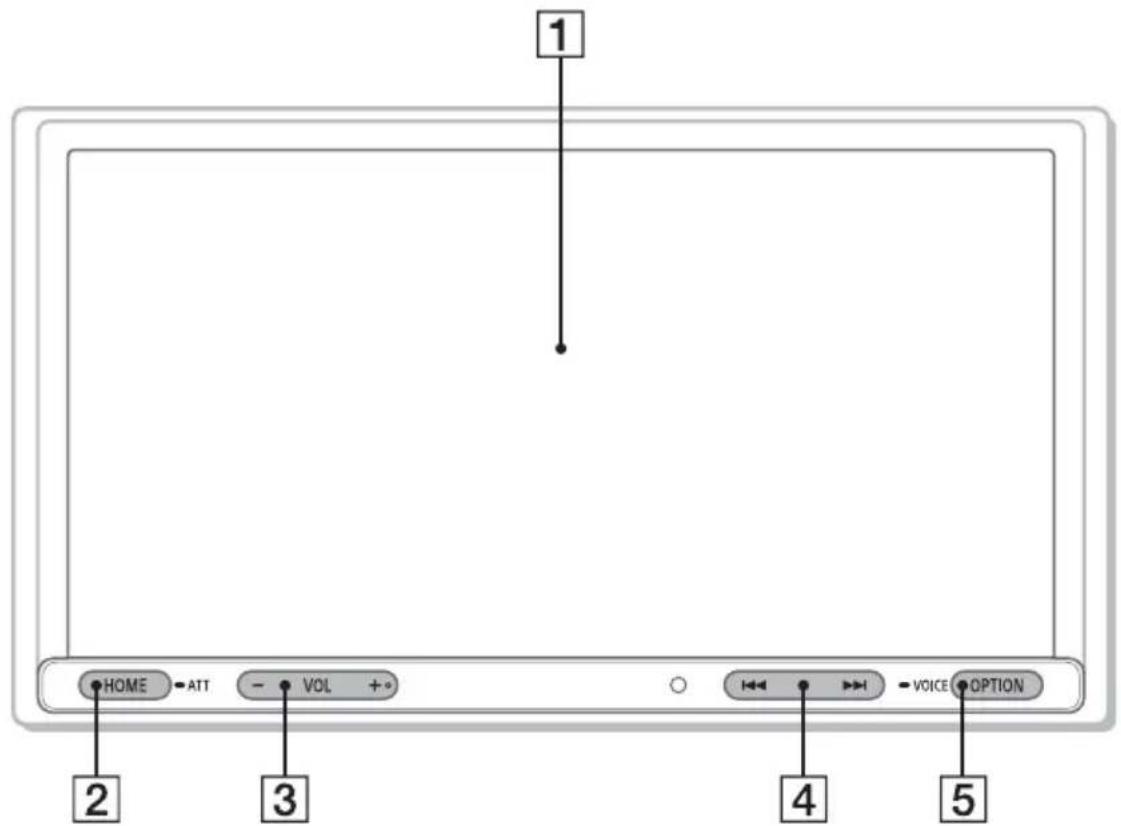

Unità principale

Il pulsante VOL (volume) + ha un riferimento tattile.

1 Display/pannello a sfioramento
2 HOME

Per apriré il menu HOME.

• ATT (attenuazione audio)

Tenere premuto per 1 secondo per attenuare I'audio.

Per annullare, tenere premuto nuovamente oppure premere VOL+.

3 VOL (volume) +/-

4 //indietro/avanti)

Passare alla voce precedente/successiva.
- Tenere premuto per andare avanti/indietro velocimento.

5 OPTION

Premere per aprire la schermata OPTION (pagina 6).
VOICE

Tenere premuto per attivare la funzione di lavoro vocale per Apple CarPlay e Android Auto.

Indicazioni a schermo

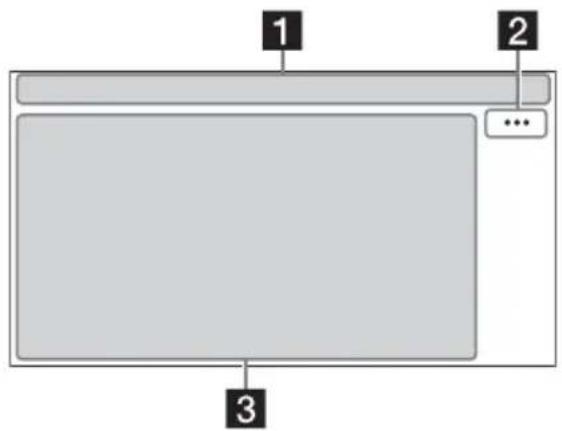

Schermata riproduzione:

Schermata HOME:

Schermata OPTION:

Indicazioni di stato

ATT	Si illumina quando l'audio è basso.
AF	Si illumina quando sono disponibili le frequenze alternative (AF, Alternative Frequencies).
TA	Si illumina quando le informazioni correnti relative al traffico (TA, Traffic Announcement) sono disponibili.
ANNC	Si illumina quando è disponibile un annuncioc DAB.
DAB,II	Indica l'intensità del segnale del sintonizzatore DAB.
S	Si illumina quando è possibile riproduire il dispositivo audio abilitando A2DP (Advanced Audio Distribution Profile).
Di	Si illumina quando è possibile effettuire chiamate in vivavoce abilitando HFP (Handsfree Profile).
Y,III	Indica l'intensità del segnale del Telefono cellulare connesso.
UZZ	Indica lo stato di batteria residua del Telefono cellulare connesso.
S	Si illumina quando il segnale Bluetooth® è accesso. Lampeggia quando è in corso la connessione.

2 (opzione sorgente)

Per aprire il menu delle opzioni di sorgente. Le voci disponibili variano in base alla sorgente.

3 Area specifica applicazione

Per visualizzare i comandi/leindicazioni di riproduzione o lo stato dell'apparecchio. Le voci visualizzate variano in base alla sorgente.

4 Orologio (pagina 16)

5 (ritorno alla schermata di riproduzione)

Per passare alla schermata HOME alla schermata di riproduzione.

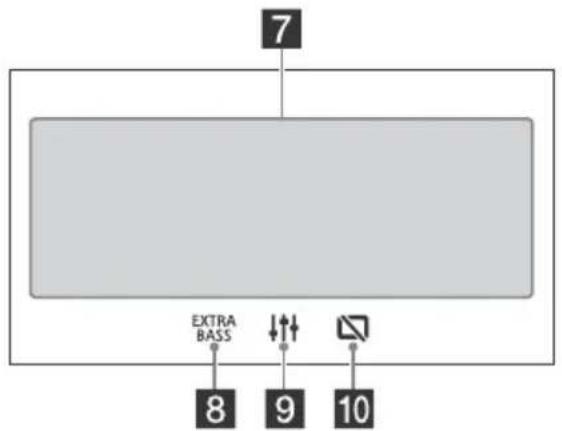

6 Tasti di selezione della sorgente e delle impostazioni

Per cancellare la sorgente o effettuare varie impostazioni.

Visualizzare l'icona di impostazione e altre icone facendo scorrere la parte bassa di quest'area verso destra o sinistra.

7 Tasti di selezione della sorgente

Perambiare la sorgente.

3EXTBAXEXTRA BASS)

Consente di modificare l'impostazione EXTRA BASS (pagina 17).

9 (EQ10/Subwoofer)

Consente di modificare l'impostazione EQ10/ Subwoofer (pagea 17).

10 disattivazione monitor)

Per disattivare il monitor. Quando il monitor è disattivato, toccare una parte qualsiasi del display per riattivarlo.

Operazioni preliminari

Applicazione delle prime impostazioni

E necessario eseguire le impostazioni iniziali prima diutilizzare l'apparecchio per la prima volta,日后 la sostituzione della batteria dell'auto o dopo avere effettuato modifiche ai collegamenti.

Se la schermata con le impostazioni iniziali non viene visualizzata quando si attiva l'apparecchio, eseguire il ripristino delle impostazioni predefinite (pagina 17) per initiazizzare l'apparecchio.

1 Toccare [Lingua], quando impostare la lingua di visualizzazione.
2 Toccare [Dimostrazione] ripetutamente per selezionare [OFF] per disabilitare la modalità di dimostrazione.
3 Per tornare al display precedente, toccare , quindi toccare [OK].

Viene visualizzato un messaggio di attenzione all'avvio.

4 Leggere tutto il messaggio, quando se si accettano tutte le condizioni, toccare [Chiudi].

L'impostazione è completa.

Tale impostazione può essere ulterioriamente configurata nel menu delle impostazioni (pagina 16).

Preparazione di un dispositivo BLUETOOTH

È possibile ascoltare musica o effettuare chiamate in vivavoce a seconda del dispositivo compatibile con BLUETOOTH, per esempio smartphone, Telefoni cellulari e dispositivi audio (d'ora in avanti denominati "dispositivo BLUETOOTH", se non specificato diversamente). Per ulteriori informazioni sulla connessione, consultare le istruzioni per l'uso in dotazione con il dispositivo.

Prima di collegare il dispositorio, abbassare il volume dell'apparecchio; in caso contrario, potrebbe verificarsi un aumento improvisato del volume.

Associazione e connessione con un dispositivo BLUETOOTH

Quando si stabilisce la connessione di un dispositivo BLUETOOTH per la prima volta, è necessario eseguire la registrazione reciproca ("associazione"). L'associazione consente a quello appearecchio e ad altri dispositivi di riconoscersi reciprocamente.

1 Posizione are il dispositivo BLUETOOTH a distance massima di 1 m da quello appearecchio.
2 Premere HOME, quindi toccare [Impostazioni].
3 Toccare [Bluetooth].
4 Toccare [Connessione Bluetooth], quando impostare il segnale su [ON]. Il segnale BLUETOOTH si attiva e si illumina nella barra di stato dell'apparecchio.
5 Toccare [Associazione].

lampeggia perché l'apparecchio è in modo standby per l'associazione.

6 Eseguire I'associazione sul dispositivo BLUETOOTH in modo tale che quest'ultimo rilevi l'apparecchio.
7 Selezionare [XAV-AX3005DB] visualizzato sul display del dispositivo BLUETOOTH.

Se il nome del modello in uso non viene visualizzato sul display, ripetere la procedura dal punto 5.

8 Se è richiesto l'inserimento di un codice di protezione* sul dispositorio BLUETOOTH, digitare [0000].

• Il codice di protezione può essereindicato in vari modi ("codice di accesso", "codice PIN", "Numero PIN", "password"ecc.),a secondadeldispositivo BLUETOOTH.

Una volta completata l'associazione,rimane acceso.

9 Selezionare quello apparecchio sul dispositorio BLUETOOTH per effettuare la connessione BLUETOOTH.

connessione.

Note

• É possibile collegare l'unità solo con un dispositivo BLUETOOTH per volta.
• Per scollegare la connessione BLUETOOTH, disattivare la connessione dall'unità o dal dispositivo BLUETOOTH.
• L'associazione BLUETOOTH non è possibile nelle esecuzione Apple CarPlay o Android Auto.

Connessione con un dispositivo BLUETOOTH associato

Perutilizzare undispositivo associato,eneecessario effettuare la connessione con il presente apparecchio.Alcuni dispositivi associati si connettono automaticamente.

1 Premere HOME, quindi toccare [Impostazioni].
2 Toccare [Bluetooth].
3 Toccare [Connessione Bluetooth], quindi toccare [ON].

Accertarsi che ⑧ illumini sulla barra di stato dell'apparecchio.

4 Attivare la funzione BLUETOOTH sul dispositorio BLUETOOTH.
5 Utilizzato il dispositivo BLUETOOTH per la connessione con il presente apparecchio.

si illumina sulla barra di stato.

Per connettere l'ultimo dispositoivo connesso da questo appearechio

Quando la chiave di accensione viene attivata con il segnale BLUETOOTH attivo, il presente apparecchio ricerca l'ultimo dispositivo BLUETOOTH connesso e, se possibile, la connessioneiene stabilita automaticamente.

Nota

Durante l'uso della funzione di streaming audio BLUETOOTH, non è possible connettere l'apparecchio al Telefono cellulare. Eseguire la connessione al presente apparecchio dal Telefono cellulare.

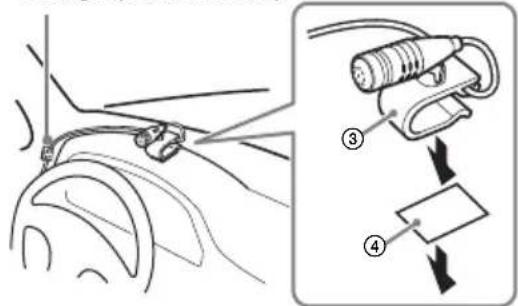

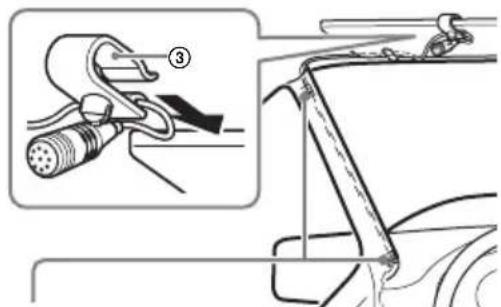

Per installare il microfono

Per ulteriori informazioni, consultare "Installazione del microfono" (pagina 29).

Collegamento della videocamera posteriore

Collegando la videocamera posteriore opzionale al terminale CAMERA IN, è possibile visualizzare l'imagine della videocamera posteriore. Per ulteri informazioni, consultare "Collegamenti e installmente" (pagina 26).

Per visualizzare l'imagine alla videocamera posteriore

Premere HOME, toccare [Videoc. post.].

Ascolto della radio

Ascolto della radio

Per ascoltare la radio, premere HOME e toccare [Sintonizzat].

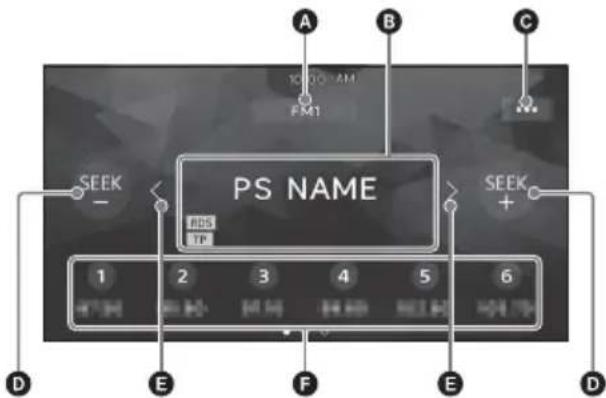

Comandi/indicazioni di ricezione

A Banda corrente

Per modificare la banda (FM1, FM2, FM3, AM1 o AM2).

3 Frequenza corrente, nome del servizio programmi*, indicazione RDS (Radio Data System)*

• Durante l a ricezone RDS.

(opzione sintonizzatore)

Per aprire il menu delle opzioni del sintonizzatore.

SEEK-/SEEK+

Per eseguire la sintonizzazione automaticamente.

E

Per eseguire la sintonizzazione manualmente.

Tenere premuto per saltare le frequenze in modo continuo.

F Numeri di presezione

Per selezionare una stazione preselezionata.

Spostarsi verso destra/sinistra per visualizzare le stazioni preimpostate.

Tenere premuto per memorizzare la frequenza visualizzata in quella presezione.

Sintonizzazione

1 Selezionare la banda desiderata (FM1, FM2, FM3, AM1 o AM2).

2 Eseguire la sintonizzazione.

Sintonizzazione automatica

Toccare SEEK-/SEEK+.

La ricerca si arresta non appena l'apparecchio riceve una stazione.

Sintonizzazione manuale

Tenere premuto per individuare la frequenza approssimativa, quando premei più volte per sintonizzarsi esattamente sulla frequenza desiderata.

Memorizzazione manuale

1. Durante la ricezione della stazione che si desidera memorizzare, toccare e tenere premuto il numero di presezione desiderato.

Ricezione delle stazioni memorizzate

1 Selezionare la banda, quando toccare il numero di presezione desiderato.

Funzioni di opzione del sintonizzatore

Se si tocca +sono disponibili le seguenti funzioni.

BTM (Best Tuning Memory,igliore ottimizzazione memoria)

Memorizza le stazioni in corrispondenza dei numeri di presezione in base all'ordine delle frequenze. è possibile memorizzare 18 stazioni per FM e 12 stazioni per AM come stazioni preimpostate.

AF*

Selezionare [ON] per eseguire nuovamente la sintonizzazione continua della stazione al segnale più forte in una rete.

TA*

Selezionare [ON] per ricevere le informazioni correnti del traffico o il programma di traffico (TP), se disponibile.

Regional*

Selezionare [ON] per restare sulla stazione in corso di ricezione, nella funzione AF è impostata sull'attivazione. Se si esce da quest'area di ricezione del programma regionale, selezionare [OFF]. Questa funzione non è disponibile nel Regno Unito e in altre aree.

PTY*

Selezionare un tipo di programma nell'elenco PTY per cercare una stazione di trasmissione del tipo di programma selezionato.

Ricezione dei notiziari di emergenza

Se è attenuata la funzione AF o TA, gli annunci di emergenza interrompono automaticamente la riproduzione della sorgente selezionata.

Ascolto della radio DAB/DAB+

Per ascoltare la radio DAB/DAB+, premere HOME e quando toccare [DAB+].

Suggerimenti

• Impostare [Alimentazione antenna] su [ON] (impostazione predefinita) o [OFF] a seconda del tipo di antenna DAB (non in dotazione) (pagina 11).
• Quando è selezionato [DAB+] per la prima volta dove l'ésecuzione di un ripristino delle impostazioni predefinite, la sintonizzazione automatica si avvia automaticamente. Attendere che la sintonizzazione automatica termini. (Se interrotta, la sintonizzazione automatica si avviare di nuovo alla selezione successiva di [DAB+].) Se non viene memorizzata alcuna stazione DAB tramite la sintonizzazione automatica, effettuire la sintonizzazione toccando [Auto Tune] di telenco).

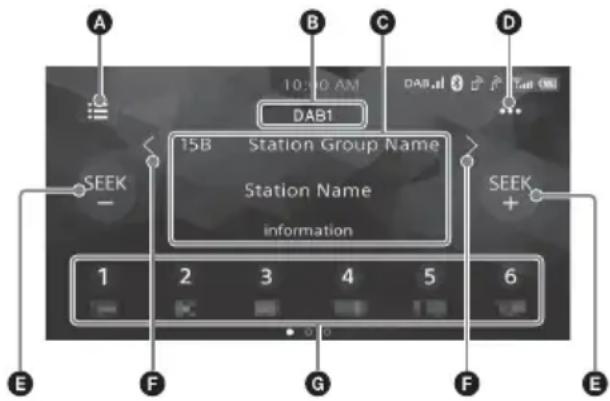

Comandi/indicazioni di ricezione

A:elenco)

Per aprire I'elenco delle stazioni.

Banda corrente

Per modificare la banda (DAB1, DAB2 o DAB3).

Nome Gruppo stazione, Nome stazione

Opzioni DAB

Per aprire il menu Opzioni DAB.

SEEK-/SEEK+

Per cercare le stazioni.

F

Per cercare i gruppi di stazioni.

(Disponibile sostanto quando [Seek per] è impostato su [Gr stazioni].)

Numeri preselezionati

1. Per selezionare una stazione preselezionata.
2. Scorrere verso destra/sinistra per visualizzare,或者其他 stazioni preselezionate.

Tenere premuto per memorizzare la stazione corrente in quella preselezione.

Ricerca di una stazione per gruppo di stazioni

Prima di utilizzare l'apparecchio, impostare [Seek per] su [Gr stazioni] per effettuare la ricerca per gruppi di stazioni (pagea 11).

1 Toccare SEEK + / - per cercare una stazione. La scansione si arrresta appena l'apparecchio riceve una stazione. Proseguire la ricerca fino alla riscione della stazione desiderata.

Per cercare un gruppo di stazioni

Tenere premuto « per cercare un gruppo di stazioni e rilasciare quando viene visualizzato il gruppo di stazioni desiderato.

Memorizzazione manuale di una stazione

1. Durante la ricezione della stazione che si desidera memorizzare, tenere premuto il numero di preselezione desiderato.

Ricezione delle stazioni memorizzate

1 Toccare il numero di presezione desiderato.

Ricerca di una stazione per nome

Prima di utilizzare l'apparecchio, impostare [Seek per] su [A-Z] per effettuire la ricerca per nome della stazione (pagea 11).

1Toccare Viene visualizzato l'elenco delle stazioni.
2 Toccare la stazione desiderata.

Per cercare alla schermata di riproduzione Toccare SEEK+/- per passare alla stazione precedente/successiva.

Per aggiornare I'elenco delle stazioni Toccare equindi toccare [Auto Tune].

Utilizzo delle funzioni Opzioni DAB

Le seguenti funzioni sono disponibili toccando

Seek per

Consente di impostare la modalità di ricerca delle stazioni: [A-Z] (ricerca di una stazione per nome), [Gr stazioni] (ricerca di una stazione per gruppo di stazioni).

Announce

Consente di abilitare gli annunci DAB interrompendo la sorgente attualmente selezionata: [ON], [OFF].
Durante un annunci DAB, il volume viene regolato sul livello impostato per TA in RDS (pagina 10).

Soft Link

Consente di cercare e sintonizzare lo stesso programma o un programma simile automaticamente quando il segnale del programma corrente è troppo debole: [ON], [OFF].

"Hard Link" segue lo stesso programma e "Soft Link" segue un programma simile.

Consente di visualizzare il nome del gruppo di stazioni, il nome della stazione, il tipo PTY della stazione selezionata ecc.

Alimentazione antenna

Consente di fornire alimentazione al terminale di ingresso dell'antenna DAB: [ON], [OFF].

Riproducione

Riproduzione di un dispositivo USB

É possibile utilizzato dispositivi USB di tipo MSC (memorizzazione di massa)* compatibili con lo standard USB.

• Per es. una chiavetta USB, unlettore di supporti digitali, un Telefono Android™

Note

• Sono supportati i dispositivi USB formatti con file system FAT12/16/32/exFAT.
• Per ulteriori informazioni sulla compatibilità del dispositoso USB in uso, visitare il site di assistenza riportato sulla retrocopertura.
• Per ulteriori informazioni sui formati di file supportati, vindere "Formati supportati per la riproduzione USB" (pagina 19).

1 Abbassare il volume sull'apparecchio.
2 Collegare il dispositivo USB alla porta USB.
3 Premere HOME, quindi toccare [USB].

Viene avviata la riproduzione.

Per rimuovere il dispositorio

Disattivare l'unità oppure ruotare l'interruttore di accensione sulla posizione di disattivazione ACC, quando rimuovere il dispositivo USB.

Riproduzione di un dispositivo BLUETOOTH

É possibile riproduire contenu su un dispositoso connesso che supporta BLUETOOTH A2DP (Advanced Audio Distribution Profile).

1 Effettuare la connessione BLUETOOTH con il dispositivo audio (pagea 7).
2 Premere HOME, quindi toccare [Audio BT].
3 Avviare la riproduzione sul dispositivo audio.

Note

• A seconda del dispositivo audio, le relative informazioni, quali titolo, numero/durata del brano e stato della riproduzione, potrebbero non venire visualizzate sul presente appearecchio.
• Anche se si cambia sorgente sul presente apparecchio, la riproduzione del dispositivo audio non viene arrestata.
• L'associazione BLUETOOTH non è possibile nelle esecuzione Apple CarPlay.

Per adeguare il livello del volume del dispositivo BLUETOOTH ad altre sorgenti

É possibile ridurre le différence di volume tra il presente apparecchio e il dispositivo BLUETOOTH: Durante la riproduzione, toccare, *quindi impostare [Livello di ingresso] tra -6 e +6.

Ricerca e riproduzione dei brani

Riproducione ripetuta e in ordine casuale

1. Durante la riproduzione, toccare più volte (ripeti) o (ordine casuale) fino a visualizzare il modo di riproduzione desiderato.

La riproduzione nel modo di riproduzione selezionato potrebbe impiegare quale tempo ad avviarsi.

I modi di riproduzione disponibili variano a seconda della sorgente audio selezionata e del dispositivo collegato.

Ricerca di un file alla schermata dell'elenco

1Durante la ricezione USB,toccare .

Viene visualizzata la schermata dell'elenco della voce in fase di riproduzione.

Toccare audio) o (video) per visualizzare l'elenco per tipo di file.

2 Toccare la因为你 desiderata.

Viene avviata la riproduzione.

Altre impostazioni durante la riproduzione

Altre impostazioni sono disponibili in ciascuna sorgente toccando Le voci disponibili variano in base alla sorgente.

Picture EQ

Regola la qualità dell'imagine in base ai propri gusti: [Dinamica], [Standard], [Cinema], [Personalizzata]. (Disponibile sostanto se il freno a mano è azionato ed è selezionato video USB.)

Rapporto di formato

Consente di selezionale un rapporto di fornato per lo schermo dell'apparecchio. (Disponibile sostanto se il freno a mano è azionato ed è selezionato video USB.)

Normale

Visualizza un'immagine a 4:3 con le dimensioni originali, con le bande laterali che riempiano lo schermo a 16:9.

Zoom

Visualizza un'immagine a 16:9 che è stata convertita in un formato Letterbox 4:3.

Piano

Visualizza un'immagine a 16:9 con le dimensioni originali.

Didascalie

Ingrandisce l'imagine in orizzontale, adattando nel contempo le didascalie nella schermata.

Chiamata in vivavoce

Perutilizzare untelefonocellulare,collegarlo al presente apparecchio.Per ulteriori informazioni, consultare "Preparazione di un dispositivo BLUETOOTH" (pagina 7).

Nota

Le funzioni di chiamata in vivavoce descripte qui di seguito sono disponibili solo quando è disattivata la funzione Apple CarPlay o Android Auto. Quando è attivata la funzione Apple CarPlay o Android Auto, utilizzato le funzioni di chiamata in vivavoce della relativa applicazione.

Ricezione di una chiamata

1 Alla ricezione di una chiamata, toccare

La chiamata Telefonica viene avviata.

Nota

Il tono di chiamata e la voce dell'interlocutore vengono emessi solo dai diffusori anteriors.

Per rifiutare/terminare una chiamata

Toccare

Effettuation di una chiamata

1 Premere HOME, quindi toccare [Telefono].
2 Toccare una delle icone sul display del Telefono BLUETOOTH.

A:(registro chiamate)*

Selezionare un contatto dal registro chiamate. L'apparecchio conserva in memoria le ultime 20 chiamate.

(ricomposizione)

Chiamare automaticamente l'ultimo contatto utilizzato.

(rubrica)*

Selezionare un contatto dall'elenco dei nomi/dei numeri della rubrica. Per cercare il contatto desiderato in ordine alfabetico nell'elenco dei nomi, toccare

(immmissione di un numero Telefonico) Immettere il numero Telefonico.

Elenco dei numeroi Telefonici di presezione

Selezionare il contatto memorizzato. Per memorizzare il contatto, vedere "Preimpostazione dei numeroi di Telefono" (pagina 14).

• Il telefono cellulare delve supportare PBAP (Phone Book Access Profile).

3 Toccare

La chiamata Telefonica viene avviata.

Preimpostazione dei numeri di Telefono

L'apparecchio più memorizzare fino a 6 contatti nell'élenco.

1 Sullo schermo del Telefono, selezionare il numero di Telefono che si desidera memorizzare nel numero di presezione scegliendolo alla rubrica.
Viene visualizzata la schermata di conferma.
2 Toccare [Agg. a preimp.].
3 Selezionare I'elenco dei numeri di Telefono preimpostati dove è memorizzato il numero Telefonico.

Il contatto viene memorizzato nell'elenco dei numeri di Telefono preimpostati.

Operazioni eseguibili durante una chiamata

Per regolare il volume della suoneria

Premere VOL + / - duringa ricezione di una chiamata.

Per regolare il volume della voce dell'interlocutore

Premere VOL + / - durante una chiamata.

Regolazione del volume per l'interlocutore (regolazione del guadagno del microfono)

Durante una chiamata in vivavoce, toccare, quindi impostare [Guadagno mic.] su [Alto], [Medio] o [Basso].

Riduzione di eco e disturbi (modo eliminazione dell'eco/eliminazione dei disturbi)

Durante una chiamata, toccare; *quindi impostare [Qualità del parlato] su [Modo 1] o [Modo 2].

Per passare alla modalità vivavoce alla modalità Telefono e viceversa

Durante una chiamata, toccare per commutare l'audio della chiamata tra l'apparecchio e il Telefono cellulare.

Nota

A seconda del telefono cellulare in uso,questa operazione potrebbe non essere disponibile.

Per rispondere automaticamente a una chiamata in arrivio

Toccare *quindi impostare [Risposta automatica] su [ON].

Funzioni utili

Apple CarPlay

Apple CarPlay consente di utilizzato il proprio iPhone in auto in modo da mantenere la concentrazione sulla strada.

(Disponible soit quando l'iPhone è connesso alla porta USB.)

Note sull'utilizzato di Apple CarPlay

• É necessario iPhone con iOS 7.1 o versioni successive. Prima dell'uso aggiornare all'ultima versione iOS.
• É possibile'utilizzato Apple CarPlay su iPhone 5 o versioni successive.
• Per informazioni dettagliate sui modelli compatibili, fare riferimento all'elenco delle compatibilità sul situ dell'assistenza riportato sulla retrocopertina.
• Per informazioni dettagliate su Apple CarPlay,fare riferimento al manuale in dotazione con il proprio iPhone oppure visitare il site Web di Apple CarPlay.
• Poiché si utilizes il GPS del proprio iPhone, posizionare l'iPhone in un punto in cui riesce a ricevere fácilmente un segnale GPS.

1 Collegare I'iPhone alla porta USB.

Per collegare un iPhone, servirsi di un cavo di collegamento USB per iPhone (non in dotazione).

2 Premere HOME, quandit toccare I'icona Apple CarPlay.

Il display del proprio iPhone viene visualizzato nel display dell'unità. Toccare e controllare le applicazioni.

L'uso del logo Apple CarPlay indica che un'interfaccia utente di un veicolo soddisfa gli standard di prestazioni Apple. Apple non si assume una responsabilità in merito al funzionamento del veicolo o alla conformità con gli standard normativi e di sicurezza.

Note: I'uso del prodotto con un iPhone cui influire sulle prestazioni wireless.

Android Auto™

Android Auto estende la piattaforma Android nell'auto in modo idoneo alla guida. (Disponibile sostanto quando il Telefono Android è connesso alla porta USB.)

Note sull'utilizzo di Android Auto

• É necessario un Telefono Android con versione Android 5.0 o successive. Prima dell'uso aggiornare all'ultima versione delsysteme operativo.
• Il Telefono Android deve supportare Android Auto. Per informazioni dettagliate sui modelli compatibili, fare riferimento all'elenco delle compatibilità sul situ dell'assistenza riportato sulla retrocopertina.
• ScariCare l'app Android Auto su Google Play.
• Per informazioni dettagliate su Android Auto,fare riferimento al manuale in dotazione con il proprio Telefono Android oppure visitare il site Web di Android Auto.
• Poiché si utilizes il GPS del proprio Android, posizionare il Telefono Android in un punto in cui riesce a ricevere lavorente un segnale GPS.
• Android Auto potrebbe non essere disponibile nel proprio Paese o area geografica.

1 Collegare il Telefono Android alla porta USB.

Per collegare un Telefono Android, servirsi di un cavo di collegamento appropriato (non in dotazione).

2 Premere HOME, quandit toccare l'icona Android Auto.

L'interfaccia Android Auto sera visualizzata a schermo intero sul display dell'unità. Toccare e controllare le applicazioni.

Comando gesti

È possibile eseguire operazioni utilizzate di frequente facendo scorrere il dito sul display di ricezione/riproduzione.

Nota

I comandi a gesti descritti di seguito non sono disponibili nelle schermate di Apple CarPlay e Android Auto.

Azione Per
→Spostarsi da sinistra a destra	Ricezione radio: circa le stazioni successive. (Identico a tenere premuto ➔I.)
	Riproduzione video.audio: salute in avanti di un file/traccia. (Identico a ➔I.)
←Spostarsi da destra a sinistra	Ricezione radio: circa le stazioni precedenti. (Identico a tenere premuto ➔I.)
	Riproduzione video.audio: salute indietro di un file/una traccia. (Identico a ➔I.)
↑Spostarsi in alto	Ricezione radio: riceve le stazioni memorizzate (va avanti).
↓Spostarsi in basso	Ricezione radio: riceve le stazioni memorizzate (va indietro).

Impostazioni

Operazioni di base delle impostazioni

È possibile impostare voci nelle seguenti categorie di impostazioni:

Impostazioni generali (Generale), Impostazioni audio (Audio), Impostazioni Video (Visuale), Impostazioni BLUETOOTH (Bluetooth)

1 Premere HOME, quindi toccare [Impostazioni].
2 Toccare una delle categorie di configurazione.

Le voci che possono essere impostate sono diverse a seconda della sorgente e delle impostazioni.

3 Spostare la barra di scorrimento in alto e in basso per selezionare la voce desiderata.

Per tornare al display precedente

Toccare

5

Per tornare alla schermata di riproduzione

Toccare

Impostazioni generali (Generale)

Lingua

Consente di selezionare la lingua di visualizzazione: [English], [Espanol], [Francais], [Deutsch], [Italiano], [Portugues], [Pycckn], []n[, []n[. 简体中文 繁體中文

Dimostrazione

Consente di attivare la dimostrazione: [OFF], [ON].

Data/Ora

Imp. Data/Ora

Consente di impostare la data e l'orologio:

[Auto(DAB)], [Manuale].

Format data

Consente di selezionare il formato: [DD/MM/YY], [MM/DD/YY], [YY/MM/DD].

Formato ora

Consente di selezionare il fornato: [12 ore], [24 ore].

Segnale acustico

Consente di attivare il segnale acustico relativo alle operazioni: [OFF], [ON].

Telecamera posteriore

Consente di selezionare l'immagine proveniente da la videocamera posteriore: [OFF], [Normale] [Inversa] (imagine speculare).

[Regolazione linea di guida] consente di regolare la guida sull'immagine proveniente alla videocamera posteriore.

Toccare il lato vicino a o il lato lontano (porzioni rosse) della guida da regolare.

T o c r<e

regolare la posizione della guida e toccare [to:] per regolare la larghezza della guida.

Comando sterzo

Consente di selezionare il modo di immissione del telecomando collegato. Per prevenir problemi di funzionamento, prima dell'uso accertarsi di fare corrispondere il modo di immissione con il telecomando collegato.

Personalizzata

Modalità di inserimento per il telecommando da volante (attenersi alle procedure di [per registrarare le funzioni sul telecommando collegato).

Preselezione

Modo di immissione per il telecomando cablato escluso il telecomando da volante.

Viene visualizzato il pannello dei comandi sul volante.

1 Tenere premuto il pulsante che si desidera assegnare al volante. Il pulsante sul pannello si illumina (standby).
2 Tenere premuto il pulsante sul volante a cui si desidera assegnare la funzione. Il pulsante sul pannello cambierà colore (evidenziato o circondato da una riga arancione).
3 Per registrarare altre funzioni, ripetere i passi e 2.

(Disponibile solo se [Comando sterzo] è impostato su [Personalizzata].)

Note

• Durante l'applicazione delle impostazioni, il telecomando collegato non può essere utilizzato anche se alcune funzioni sono gia state registrate. Utilizzare i pulsanti sull'unità.
• Se si verifica un erreore durante la registrazione, tutte le informazioni registrate vengono cancellate. Ricominciare la registrazione dall'inizio.
• Questa funzione potrebbe non essere disponibile su alcuni veicoli. Per ulteriori informazioni sulla compatibilità del veicolo in uso, visitare il situ Web relativto all'assistenza riportato sulla retrocopertina.

Riprist.fabbrica

Consente di initiazizzare tutte le impostazioni in base a quale predefinite.

Versione del firmware

Consente di aggiornare e confermare la versione firmware.

License open source

Consente di visualizzare le licenze software.

Impostazioni audio (Audio)

EXTRA BASS

Consente di rafforzare il suono dei bassi in sincronizzazione con il livello del volume: [OFF], [1], [2].

EQ10/Subwoofer

Consente di selezionare la curva dell'equalizzatore e regolare il livello del subwoofer.

EQ10

Consente di selezionare la curva dell'equalizzatore: [OFF], [R&B], [Rock], [Pop], [Hip-Hop], [Dance], [EDM], [Jazz], [Soul], [Country], [Personalizzata].

[Personalizzata] regola la curva

dell'equalizzatore: da -6 a +6.

Subwoofer

Consente di regolare il livello di volume del subwoofer: [OFF], da -10 a +10.

(Disponibile quando è selezionata qualsi sorgente.)

Bilanc./Dissolv.

Consente di regolare il livello di balance/fader. Bilanciament

Consente di regolare il bilanciamento dell'audio tra i diffusori sinistro e destro: da [S15] a [D15]. Dissolviment

Consente di regolare il bilanciamento dell'audio tra i diffusori anteriore e posteriori: da [Anteriere 15] a [Retro 15].

Crossover

Consente di regolare la frequenza di taglio e la fase del subwoofer.

Filtro passa alto

Consente di selezionare la frequenza di taglio dei diffusori anteriore e posteriori: [OFF], [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

Filtro passa basso

Consente di selezionare la frequenza di taglio del subwoofer: [OFF], [50Hz], [60Hz], [80Hz], [100Hz], [120Hz].

Fase del subwoofer

Consente di selezionare la fase del subwoofer: [Normale], [Inversa].

Impostazioni Video (Visuale)

Sfondo

Consente di modificare lo sfondo toccando il colore desiderato.

Regolazione di luminosità

Consente di attenuare la luminosità del display: [OFF], [Automatico], [ON].

([Automatico] è disponibile solo se il cavo di controllo dell'illuminazione è collegato e funzione quando i fari anteriors del veicolo sono accesi.)

[Consente di selezionare il livello di luminosità se è attivato l'attenuatore di luminosità: da -5 a +5.

Regolaz. pannello sfioram.

Consente di regolare la calibratura del pannello a sfioramento in caso di mancata corrispondenza tra il punto da toccare e la relativa voce.

Impostazioni BLUETOOTH (Bluetooth)

Connessione Bluetooth

Consente di attivare il segnale BLUETOOTH: [OFF], [ON], [Associazione] (entra nel modo standby per l'associazione).

Info disp. Bluetooth

Consente di visualizzare le informazioni del dispositivo collegato all'apparecchio. (Disponibile solo quando [Connessione Bluetooth] è impostato su [ON] e un disposizione BLUETOOTH è collegato all'apparecchio.)

Reimpostazione Bluetooth

Consente di initiazizzare tutte le impostazioni relative alla funzione BLUETOOTH come informazioni sull'associone, registrar chiamate, informazioni sui dispositivi BLUETOOTH collegati ecc.

Informazioni aggintive

Aggiornamento del firmware

Per aggiornare il firmware, consultare il sito dell'assistenza sulla retrocopertina, quindi attenersi alle istruzioni online.

Nota

Durante I'aggiornamento, non rimuovere il dispositivo USB.

Precauzioni

-L'antenna elettrica si estende automaticamente.
- Quando si trasferisce la propietà oppure si rottama la propria auto con l'apparecchio installato, inizializzato tutte le impostazioni in base a quella predefinite eseguendo il ripristino delle impostazioni predefinite (pagea 17).
-Non bagnare l'apparecchio.

Note sulla sicurezza

Rispettare i regolamenti, le norme e le leggi sul traffico in vigore nel proprio paese.
Durante la guida

Non guardare ne'utilizzare l'apparecchio per evitare di distrarsi e causare incidenti. Parcheggiare I'auto in un luogo sicuro prima di guardare o'utilizzare l'apparecchio.
- Nonutilizzare la funzione di impostazione né autres funzioni che possano causare disturazione durante la guida.
- Durante la guida in retromarcia, per una maggiore sicurezza voltarsi e guardare in tale direzione e osservare l'area circostanteanche se la videocamera posteriore è collegata. Non affidavitarsi esclusivamente alla videocamera posteriori.

• Durante l'uso

• Non inseire mani, dit a corpi estranei all'interno dell'apparecchio per evitare di ferarsi o di danneggiare l'apparecchio stesso.

• Tenere gli oggetti di piccole dimensioni fuori alla portata dei bambini.
• Accertarsi di allacciare le cinture di sicurezza per evitare lesioni in caso di un movimento brusco dell'auto.

Per evitare incidenti

Le immagini vengono visualizzate sostanto dopo che l'auto è stata parcheggiata e che il freno a mano è stato azionato.

Se l'auto inizia a muoversi durante la riproduzione video, viene visualizzato il seguente avviso e non è possibile vedere il video.

[Video bloccato per sicurezza.]

Nonutilizzare l'apparecchio o il monitor durante la guida.

Note sul pannello LCD

Non bagnare il pannello LCD né esporlo a liquidi. Cio potrebbe causare problemi di funzionamento.

Non esercitare pressione sul pannello LCD per evitare distorsioni dell'imagine o problemi di funzionamento (per esempio, l'imagine potrebbe risultare non nitida oppure il pannello LCD potrebbe danneggiarsi).
- Toccare il pannello LCD solo con le dita per evitare di danneggiarlo o romperlo.
- Pulire il pannello LCD con un panno asciutto morbido. Non utilizzato solventi quale benzene, trielina o detergenti disponibili in commercio o spray antistatici.
Nonutilizzare I'apparecchio a temperature non comprese tra 0^ e 40^
- Se l'auto viene parcheggiata in luoghi freddi o caldi, l'imagine potrebbe risultare non nitida. Tuttavia, ciò non indica che il monitor sia danneggiato; l'imagine torna a essere nitida non appena la temperatura all'interno dell'autoreggiunge valori normali.
- Sul monitor potrebbero apparire alcuni punti fissi blu, rossi o verdi. Tali punti sono detti "punti luminosi" ed è possibile trovari su qualsiasi schermo LCD. Il pannello LCD è un prodotto di elevata precisione, con altri il 99,99% di segmenti operativi. Tuttavia, è possibile che una piccola percentuale (solitamente lo 0,01%) dei segmenti non si illumini correttamente. Ad agli modo, tale fenomeno non influenza la visualizzazione.

Note sul pannello a sfioramento

• Questo apparecchio utilizes un pannello a sfioramento resistivo. Toccare direttamente il pannello con la punta delle dita.
• L'apparecchio non supporte le operazioni multitocco.
• Non toccare il pannello con oggetti appuntiti quali aghi, penne o unghie. L'apparecchio non supportale operazioni eseguite con un pennino.
  Non lasciare alcun oggetto a contatto con il pannello a sfioramento. Se il pannello viene toccato con un oggetto,invece che con le dita, I'apparecchio potrebbe non rispondere correttamente.
• Poiché per il pannello viene utilizzato materiale in vetro, non sottomorre l'unità a forti urti. Se si verificano incrinature o scheggiature sul pannello, non toccare la parte danneggiata in quanto potrebbero verificarsi lesioni.
• Tenere altri dispositivi elettrici lontani dal pannello a sfioramento. In caso contrario, potrebbero causare problemi di funzionamento al pannello a sfioramento.

Formati supportati per la riproduzione USB

WMA (.wma)*2

Frequenza bit: 48 kbps - 192 kbps (Support variable bit rate (VBR))*3

Frequenza di campionamento*4: 44,1 kHz

MP3 (.mp3)

Frequenza bit: 48 kbps - 320 kbps (Support variable bit rate (VBR))*3

Frequenza di campionamento*4: 32 kHz, 44,1 kHz, 48 kHz

AAC(.m4a)

Frequenza bit: 40 kbps - 320 kbps (Support variable bit rate (VBR))*3

Frequenza di campionamento*4: 8 kHz - 48 kHz Bit per campione (Bit di quantizzazione): 16 bits

FLAC(.flac)

Frequenza di campionamento*4: 8 kHz - 48 kHz Bit per campione (Bit di quantizzazione): 16 bits

WAV (.wav)

Frequenza di campionamento*4: 8 kHz - 48 kHz
Bit per campione (Bit di quantizzazione): 16 bits, 24 bits

Xvid (.avi)

Codec video: Profilo semplice avanzato MPEG-4
Codec audio: MP3 (MPEG-1 Layer3)

Frequenza bit: max. 4 Mbps

Frequenza frame: max. 30 fps (30p/60i)

Risoluzione: max. 1280 × 720^*5

• MPEG-4 (.mp4)

Codec video: Profilo semplice avanzato MPEG-4, Profilo Baseline AVC

Codec audio: AAC

Frequenza bit: max. 4 Mbps

Frequenza frame: max. 30 fps (30p/60i)

Risoluzione: max. 1280 × 720^*5

WMV (.wmv, .avi)
Codec video: WMV3, WVC1
Codec audio: MP3, WMA
Frequenza bit: max. 6 Mbps
Frequenza frame: max. 30 fps
Risoluzione: max. 720 × 480^
MKV (.mkv)
Codec video: Profilo semplice avanzato MPEG-4,
Profilo Baseline AVC
Codec audio: MP3, AAC
Frequenza bit: max. 5 Mbps
Frequenza frame: max. 30 fps
Risoluzione: max. 1280 × 720^5

1 Non è possibile riproduire file protetti da copyright e file audio multicanale.
2 Non é possible riproduire file DRM (Digital Rights Management).
3 Sono incluse velocità in bit non standard o non garantite, a seconda della frequenza di campionamento.
4 La frequenza di campionamento potrebbe non corrispondere per tutti i codificatori.
5 Questi numeroi indicano la risoluzione massima del video riproducibile, non la risoluzione del display dellettore. La risoluzione del display è pars a 800 × 480 .
6 La visualizzazione delle informazioni dei tag non è supportata.

Nota

Non è possibile riproduire alcuni fileanche se i loro formati sono supportati dall'apparecchio.

Informazioni sulliPhone

• Per ulteriori informazioni sui modelli iPhone compatibili, visitare il situ di assistenza riportato sulla retrocopertina.
• L'uso dell'adesivo Made for Apple indica che un accessorio è stato progettato per essere collegato specificamente al prodotto Apple indicate ed è stato certificato dallo sviluppatore per soddisfare gli standard di prestazioni di Apple. Apple non si assume alcuna responsabilità in merito al funzionamento del dispositivo o alla conformità con gli standard normativi e di sicurezza. Nota: l'uso dell'accessorio con un prodotto Apple vuoinfluire sulle prestazioni wireless.

Avviso relativo alla licenza

Il presente prodotto contiene software che Sony utilizes in base a un accordo di licenza con il titolare dei diritti d'autore. Abbiamo l'obbligo di comunicare il contentuto dell'accordo ai clienti secondo la richiesta del titolare dei diritti d'autore del software. Per ulteriori informazioni sulle licenze software, vedere pagina 17.

Avviso correlato al software applicato GNU GPL/LGPL

Il presente prodotto contiene software soggetti alla segmente licenza GNU General Public License (di seguito "GPL") o GNU Lesser General Public License (di seguito "LGPL"). Tali licenze stabiliscono che i clienti hanno il diritto di acquistare, modificare e ridistribuire il codice sorgente di tale software nel rispetto dei termini della GPL o LGPL visualizzati sull'apparecchio.

Il codice sorgente del software elencato in precedenza è disponibile sul Web.

Per scaricare, accedere al seguente URL, quindi selezionare il nome del modello "XAV-AX3005DB". URL: http://www.sony.net/Products/Linux/ Sony non cui si rpondere ad alcuna richiesta relativ a codice sorgente.

Per eventuali domande o problemi riguardanti l'apparecchio non trattati nelle presenti Istruzioni per l'uso, rivolgersi al più vicino rivenditore Sony.

Caratteristiche tecniche

Monitor

Tipodi display:monitor LCD a colori con fornato Wide

Dimensioni: 6,95 pollici

Sistema: TFT a matrice attiva

Numero di pixel:

1.152.000 pixel (800× 3 RGB) × 480)

Sistema di colore:

Selezione automatica PAL/NTSC per terminale

CAMERA IN

Sintonizzatore

DAB/DAB+

Gamma di sintonia: 174,928 MHz - 239,200 MHz

Terminale dell'antenna:

Connettore dell'antenna esterna

FM

Gamma di frequenze: 87,5 MHz - 108,0 MHz

Sensibilitàutilizzabile:7 dBf

Rapporto segnale-rumore: 70 dB (mono)

Separazione a 1 kHz: 45 dB

AM

Gamma di frequence: 531 kHz - 1.602 kHz

Sensibilità: 32 V

Lettore USB

Alimentazione massima: 1,5 A

Comunicazione wireless

Sistema di comunicazione:

(Max. condotto +1 dBm)

Raggio di comunazione massimo*1:

Circa 10 m l'uno di fronte all'altro

Banda di frequenza:

Banda da 2,4 GHz (da 2,4000 GHz a 2,4835 GHz)

Metodo di modulazione: FHSS

Profili BLUETOOTH compatibili2:

*1 Il raggio effettivo varia in base a fattori quali ostacoli tra i dispositivi, campi magnetici attorno a un forn o a microonde, elettricità statica, sensibilità della ricezione, prestazioni dell'antenna,istema operativo, applicazione software e casi via.

*2 I profili standard BLUETOOTH indicano lo scopo della comunicazione BLUETOOTH tra dispositivi.

Amplificatore di potenza

Uscite:uscite diffusori

Impedenza diffusori: 4 -8

Potenza di uscita massima: 55W× 4 (a 4 Ω)

Generali

Requisiti di alimentazione: batteria auto da 12 V CC (massa negativa)

Consumo di corrente nominale: 10 A

Dimensioni:

Circa 178mm× 100mm× 139mm (l/a/p)

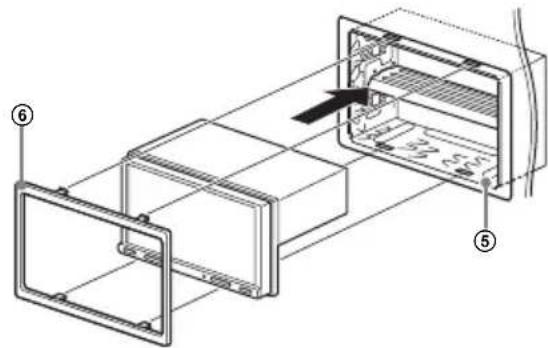

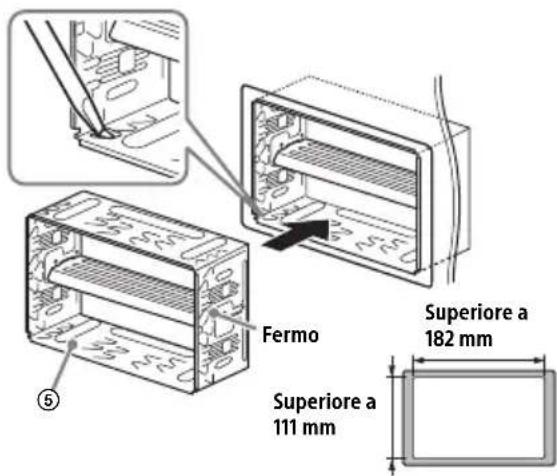

Dimensioni di montaggio:

Circa 182mm× 111mm× 120mm (I/a/p)

Peso: circa 1,1 kg

Contenuo della confezione:

Unità principale (1)

Elementi per l'installazione e i collegamenti (1 set)

Microfono (1)

Rivolgersi al rivenditore per informazioni più dettagliate.

Il design e le caratteristiche tecniche sono soggetti a modifiche alla preavviso.

Informazioni su copyright

Bluetooth® e i relativi loghi sono marchi di fabbrica registrati di proprietà di Bluetooth SIG, Inc. L'uso di tali marchi è concesso in licenza a Sony Corporation. Tutti gli altri marchi di fabbrica o marchi di fabbrica registrati sono di proprietà delle rispettive aziende.

Windows Media è un marchio di fabbrica registrato o marchio di fabbrica di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

Questo prodotto è tutelato da specifici diritti di proprietà intellettuale di Microsoft Corporation. L'uso o la distribuzione della TECHNOologia in questione al di fuori del presente prodotto sono vietati perché apposita licenza concessa da Microsoft o da una filiale Microsoft autorizzata.

Apple, iPhone e Lightning sono marchi di proprietà di Apple Inc., registrati negli Stati Uniti d'America e in altri Paesi. Apple CarPlay è un marchio commerciale di Apple Inc.

IOS è un marchio di fabbrica o un marchio di fabbrica registrato di Cisco negli Stati Uniti e in altri paesi ed è utilizzato su licenza.

Android, Android Auto, Google e Google Play sono marchi commerciali di Google LLC.

IL PRESENTE PRODOTTO E CONCESSO IN LICENZA IN BASE AL PORTAFOGLIO DEI BREVETTI MPEG-4 VISUAL PER L'USO PERSONALE E NON COMMERCIALE DI UN UTENTE PER LA DECODIFICA DI VIDEO SECONDO LO STANDARD MPEG-4 VISUAL ("MPEG-4VIDEO") CODIFICATO DA UN UTENTE PER FINI PRIVATI E NON COMMERCIALI E/O OTTENUTO DA UN FORNITORE VIDEO AUTORIZZATO DA MPEG LA PER LA DISTRIBUTIONE DI VIDEO MPEG-4. NON VIENE GARANTITA ALCUNA LICENZA PER ALTRI TIPI DI USO. INFORMAZIONI AGGIUNTIVE, INCLUDE QUEILLE RELATIVE A LICENZE E UTILIZZI PROMOZIONALI, INTERNI E COMMERCIALI, SONO DISPONIBILI PRESSO MPEG LA, LLC. FARE RIFERIMENTO A HTTP://WWW.MPEGLA.COM

Tutti gli altri marchi sono di proprietà dei rispettivi proprietari.

Guida alla soluzione dei problemi

Fare riferimento alla seguente lista di verifica per risolverve la maggior parte dei problemi che si potrebbero verificare durante l'uso di quello apparecchio.

Prima di esaminare l'élenco che segue, verificare le procedure di collegamento e d'uso dell'apparecchio.

Per informazioni sull'utilizzo del fusibile e sulla rimozione dell'apparecchio dal cruscotto, consultare "Collegamenti e installmente" (pagina 26).

Se il problema persistsente, visitare il sito di assistenza riportato sulla retrocopertina.

Generali

Non viene emesso alcun segnale acustico.

Un amplificatore di potenza opzionale è collegato e l'amplificatore incorporado non viene utilizzato.

Si è bruciato il fusibile.

Quando si cambia la posizione della chiave di accensione, l'apparecchio emette un disturbo.

I cavi non sono collegati correttamente al connettore di alimentazione accessoria dell'auto.

Il display viene disattivato/non viene visualizzato sul monitor.

La funzione di spegnimento del monitor è attiva (pagina 7).

• Toccare un punto qualsiasi del display per riattivarlo.

Non è possibile selezionare le voci di menu.

Le voci di menu non disponibili sono visualizzate in grigio.

Le funzioni USB non operano correttamente.

Nonutilizzareuna prolongaUSBpoiché potrebbecausareundeterioramento della qualita delsegnale.

• Utilizzare un cavo USB più corto quando si collega un dispositivo USB o sostituire il cavo USB con un cavo nuovo.

Non è possibile utilizzato l'apparecchio.

Tenere premuto HOME per più di 10 secondi per riavviare l'apparecchio. Per tutelare la propria sicurezza, non riavviare l'apparecchio durante la guida.

Funzionamento del pannello a sfioramento

Quando viene toccato, il pannello a sfioramento non risponde correttamente.

Toccare un punto del pannello a sfioramento alla volta. Se vengono toccate contemporaneamente due o più parti del pannello a sfioramento, quello non funziona correttamente.
Calibrare il pannello a sfioramento del display (pagina 18).
Toccare con decisione la parte del pannello sensibile alla pressione.

Le operazioni multi-tocco non sono riconosciute.

L'apparecchio non supporta le operazioni multitocco.

Ricezione radiofonica

La ricezione radio è di scarsa qualità.

Si verificano scariche statiche.

Collegare saldamente l'antenna.

RDS

PTY visualizza [PTY non trovato.].

La stazione corrente non è una stazione RDS oppure la riscione radio è di scarsa qualità.

Dopo alcuni secondi di ascolto, viene avviata la funzione Seek.

La stazione non è TP oppure il segnale è debole. - Disattivare TA (pagea 10).

Non viene trasmesso alcun notiziario sul traffico.

Attivare TA (pagina 10).
La stazione non trasmette notiziari sul traffico pur esendo una stazione TP.
- Sintonizzarsi su un'altra stazione.

Ricezone radio DAB/DAB+

Non è possibile ricevere le stazioni.

Vedere [Nessuna stazione] (pagina 25) per informazioni su quando non è possibile ricevere il segnale DAB.

Non viene trasmesso alcun notiziario sul traffico.

Disabilitare gli annunci DAB (pagina 11).

Gli annunci sul traffico non sono disponibili nelle sono abilitati gli annunci DAB.

Imagine

Non viene visualizzata alcuna imagine/ I'immagine è disturbata.

Uno dei collegamenti non è stato effettuato in modo corretto.
Verificare il collegamento tra il presente apparecchio e l'alto dispositivo, quando impostare il selettore di ingresso del dispositoso sulla sorgente corrispondente al presente apparecchio.
L'installazione non è corretta.

Installare I'apparecchio con un'angolazione inferiore a 30^ in una parte stabile dell'auto.

Il cavo del freno a mano (verde bianro) non è collegato al cavo di commutazione del freno a mano oppure il freno a mano non è stato azionato.

L'immagine non si adatta allo schermo.

Il rapporto di fornato è fisso sulla sorgente di riproduzione.

Audio

Non viene riprodotto alcun suono/I'audio salute/ I'audio si interrompe.

Uno dei collegamenti non è stato effettuato in modo corretto.
Verificare il collegamento tra il presente apparecchio e l'altro dispositivo collegato, quando impostare il selettore di ingresso del dispositivo sulla sorgente corrispondente al presente apparecchio.
L'installazione non è corretta.

• Installare l'apparecchio con un'angolazione inferiore a 30^ in una parte stabile dell'auto.

L'apparecchio è impostato sul modo di pausa/ ricerca rapida all'indietro/in avanti.
Le impostazioni per le uscite non sono corrette.
Il volume è troppo basso.
La funzione ATT è attivata.
Il formato non è supportato.
- Verificare che il fornato sia supportato dal presente apparecchio (pagina 19).

L'audio è disturbato.

Allontanareicavi eifili gili unidaglialtri.

Riproduzione USB

Non è possibile riproduire i file.

Ricollegare il dispositivo USB.

Il disposativo USB necessita di un tempo maggiore per avviare la riproduzione.

Il dispositorio USB contiene file di granidi dimensioni o con una struttura ad albero complessa.

Non è possibile riproduire file audio.

I dispositivi USB formattati con file system diversi da FAT12, FAT16, FAT32 o exFAT non sono supportati.*
* Questo appearecchio supporta FAT12, FAT16, FAT32 e exFAT,uttavia è possibile che alcuni dispositivi USB nonsupportino tutti questi FAT. Per ulteriori informazioni,consultare le istruzioni per l'uso del dispositivo USB ocontattare il produttore.

Funzione BLUETOOTH

L'altro dispositorio BLUETOOTH non rileva il presente apparecchio.

Impostare [Connessione Bluetooth] su [ON] (pagina 18).
Durante la connessione con un dispositivo BLUETOOTH, l'apparecchio non peut essere rilevato da altri dispositivi. Terminare la connessione corrente e ricercare l'apparecchio dall'alto disposativo.
A seconda dello smartphone o del Telefono cellulare, potrebbe essere necessario eliminare l'apparecchio alla cronologia dello smartphone collegato o del Telefono cellulare, quindi sintonizzarli di nuovo (pagina 7).

Non è possibile stabilire la connessione.

Verificare le procedure di associazione e connessione facendo riferimento al manuale dell'altro dispositorio ecc., quando eseguire di nuovo l'operazione.

Il nome del dispositorio rilevato non viene visualizzato.

A seconda dello stato dell'altro dispositivo, è possibile che il nome non venga visualizzato.

Non viene emesso alcun tono di chiamata.

Aumentare il volume durante la riscione di una chiamata.

Il volume della voce dell'interlocutore è basso.

Aumentare il volume durante la chiamata.

L'interlocutore dice che il volume è troppo basso o alto.

Regolare il livello [Guadagno mic.] (pagina 14).

Durante le conversazioni Telefoniche si verifica il fenomeno dell'eco o un disturbo.

Abbassare il volume.
Impostare [Qualità del parlato] su [Modo 1] o [Modo 2]. (pagina 14).
Se il rumore ambientale risulta elevato durante la chiamata Telefonica, tentare di ridurlo.

• Chiudere il finestrino se il rumore proveniente alla strada èccessivamente alto.
• Se il rumore proveniente da un condizionatore è elevato, abbassare la potenza del condizionatore.

La qualita audio del Telefono è scarsa.

La qualità audio del Telefono dipende dalle condizioni di riscizione del Telefono cellulare.
- Se la ricezione è scarsa, spostare l'auto in un luogo in cui il segnale del Telefono cellulare risultiti più potente.

Il livello di volume del dispositivo BLUETOOTH connesso è basso o alto.

Il livello di volume varia in base al dispositivo BLUETOOTH.
- Ridurre le differenze di volume tra il presente apparecchio e il disposativo BLUETOOTH (pagina 12).

L'audio salute durante lo streaming audio oppure la connessione BLUETOOTH non riesce.

Ridurre la distanza tra l'apparecchio e il disposativo BLUETOOTH.
Se il disposativo BLUETOOTH si trov a in una custodia che causa l'interruzione del segnale, rimuoverlo alla custodia durante l'uso.
Nelle vicinanzi vengono utilizzati più dispositiivi BLUETOOTH o altri dispositiivi (per es. dispositiivi radio Ham) che emettono onde radio.

• Spegnere gli altri dispositiivi.
• Aumentare la distanza tra l'apparecchio e gli altri dispositivi.
  L'audio di riproduzione si arrestamomentaneamente durante la connessione delpresente appearecchio a un Telefono cellulare. Non si tratta di un problema di funzionamento.

Il disposativo BLUETOOTH collegato non può essere controllato durante lo streaming audio.

Verificare che il dispositivo BLUETOOTH connesso supporti il profilo AVRCP.

Non è possibile utilizzato alcune funzioni.

Verificare se il disposicao con cui è stata stabilita la connessione supporta le funzioni in questione.

Una chiamata viene accettata accidentally.

Il Telefono con cui si sta stabilendo la connessione è impostato in modo da rispondere a una chiamata automaticamente.
[Risposta automatica] su quello apparecchio è impostato su [ON] (pagina 14).

L'associazione non è stata effettuata entro l'intervallo di tempo previsto.

A seconda del dispositivo di connessione, il limite di tempo previsto per l'associazione potrebbe essere breve. Cercare di completare l'operazione entro tale limite.

Non è possible effettuare l'associazione.

Potrebberisultareimpossibleeffettuare l'associazione con un dispositivo BLUETOOTH associato in precedenzaupon I'inizializzazione dell'apparecchio se le informazioni sull'associazione dell'apparecchio sono sul dispositivo BLUETOOTH.Inesto casa, cancellarele informazionisull'associazione dell'apparecchio dal dispositivo BLUETOOTH, quindi effettuare nuovamente I'associazione.

Non è possibile utilizzato la funzione BLUETOOTH.

Spagnere il motore dell'automobile. Attendere quale secondo, quando riaccendere il motore impostando la posizione ACC.

Durante le chiamate con funzione vivavoce, I'audio non viene trasmesso dai diffusori dell'auto.

Se l'audio viene trasmesso dal Telefono cellulare, impostare quest'ultimo affinché l'audio venga trasmesso dai diffusori dell'auto.

Apple CarPlay

L'icona Apple CarPlay non viene visualizzata sulla schermata HOME.

L'iPhone non è compatibile con Apple CarPlay. - Fare riferimento all'elenco delle compatibilità sul situ dell'assistenza riportato sulla retrocopertina.
Scollegare I'iPhone alla porta USB ericollegarlo.
Apple CarPlay potrebbe non essere disponibile nel proprio Paese o area geografica.
Assicurarsi di utilizzato un cavo Lightning certificato per collegare l'iPhone e l'apparecchio.

Android Auto

L'icona Android Auto non viene visualizzata sulla schermata HOME.

Verificare il Telefono Android e accettare le dichiarazioni di responsabilità limitata e le richieste di autorizzazioni necessarie per l'utilizzato di Android Auto sul Telefono Android.
Nessuna applicazione Android Auto è installata sul Telefono Android.

• Scaricare e installare l'applicazione Android. Auto sul Telefono Android.

Il Telefono Android non è compatible con Android Auto.
- É necessario un Telefono Android con versione Android 5.0 o successive. Fare riferimento all'élenco delle compatibilità sul site dell'assistenza riportato sulla retrocopertura.
Scollegare il Telefono Android nella porta USB e ricollegarlo.
Android Auto potrebbe non essere disponibile nel proprio Paese o area geografica.

Messaggi

Generali

Conteno non riproducibile.

Impossibile riproduire il contento attualmente selezionato o impossibile passare al contento successivo.

• Il contentuto non è in un formato file supportato. Verificare i formati file supportati (pagina 19).

No risp. dispositivo

L'apparecchio non riconosce il disposisitivo USB collegato.
- Ricollegare il dispositivo USB.
- Verificare che il disposativo USB sia supportato dal presente apparecchio.

Nessun dato riproducible

Il dispositorio USB non contiene dati riproducibili.
- Caricare file/dati musicali nel dispositivo USB.

Avviso sovracorrente su ingr. USB

Il disposicao USB è sovraccaricato.
- Scollegare il dispositivo USB.
- Indica che il dispositorivo USB non funziona oppure che è stato collegato un dispositorivo non supportato.

Dispositivo USB non supportato

Per ulteriori informazioni sulla compatibilità del dispositivo USB in uso, visitare il sito di assistenza riportato sulla retrocopertina.

Hub USB non supportato

Gli hub USB non sono supportati sul presente apparecchio.

BLUETOOTH

Il dispositorio Bluetooth non è stato trovato.

L'apparecchio non è in grado di rilevare un dispositivo BLUETOOTH collegabile.
- Verificare l'impostazione del dispositivo BLUETOOTH da connettere.
Nell'elenco dei dispositivi BLUETOOTH registrati non è presente alcun dispositivo.
- Effettuare l'associazione con un dispositivo BLUETOOTH (pagina 7).

Dispositivo vivavoce non disponibile.

Non è connesso alcun Telefono cellulare.

• Connette un Telefono cellulare (pagea 8).

Ricezione radio DAB/DAB+

Nessuna stazione

Non è possibile ricevere il segnale DAB.

• Eseguire una sintonizzazione automatica (pagina 11).
• Verificare il collegamento dell'antenna DAB (non in dotazione).
• Verificare che [Alimentazione antenna] sua impostata su [ON] (pagina 11).

Ricezione

L'apparecchio è in attesa di ricevere una stazione DAB.

Se le soluzioni riportate non risolvono il problema, rivolgersi al più vicino rivenditore Sony.

Collegamenti e installmente

Attenzione

• Non installare questo appearecchio su un'auto sprovvista della posizione ACC (accessoria). Il display non si spegne nemmeno dopo aver spento l'auto ecisionca causa l'esaurimento della batteria.
• Portare tutti i cavi di messa a terra a un punto di massa comune.
• Evitare che i cavi rimangano bloccati da una vite o incastrati nelle parti mobili (ad esempio nelle guide scorrevoli dei sedili).
  -Prima di effettuare i collegamenti, spegnere il motore dell'automobile onde evitare di causare cortocircuiti.
• Collegare il cavo di ingresso alimentazione ① all'apparecchio e ai diffusori prima di collegarlo al connettore di alimentazione ausiliaria.
• Per motivi di sicurezza, accertarsi di isolare qualiasi cavo non collegato utilizzato del nastro adesivo.

Precauzioni

• Scegliere con attenzione la posizione per l'installazione in modo che l'apparecchio non interferisce con le operazioni di guida del conducente.
• Evitare di installare l'apparecchio dove sia soggetti ad alte temperature, come alla luce solare diretta o al getto di aria calda dell'impianto di riscaldamento, o dove possa essere soggetti a polvere, sporco e vibrazioni eccesive.
• Usare solo il materiale di montaggio in dotazione per un'installazione stabile e sicura.

Notasulcavodialimentazione(giallo)

Se questo apparecchio viene collegato in combinazione con altri componenti stereo, la potenza nominale dei circuiti dell'automobile deve essere superiore a quella prodotta alla somma dei fusibili di ciascun componente.

Regolazione dell'angolo di montaggio

Regolare l'angolo di montaggio in modo che sia inferiore a 30^

Elenco dei componenti per l'installazione

①

(2)

5 × . 9 ~mm

(3)

(4)

(5)

(6)

⑦

×2

• Questo elenco dei componenti non comprende tutto il contentuto della confezione.

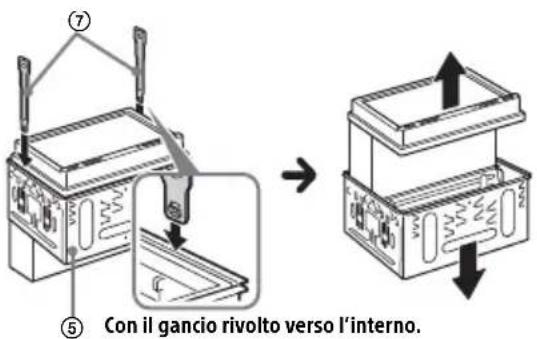

• La staffa ⑤ viene applicata all'unità in fabbrica. Prima di installare l'apparecchio,utilizzare le chiavi di rilascio ⑦ per rimuovere la staffa ⑤ dall'apparecchio.Per ulteri informazioni, consultare "Rimozione della staffa" (pagea 30).
• Conservare le chiavi di rilascio ⑦ per uso futuro poiché sono necessarieanche per rimuovere l'apparecchio dall'automobile.

Collegamento

1 Non in dotazione
2 Impedenza diffusori: 4 Ω - 8 Ω × 4
3 Cavo a piedini RCA (non in dotazione)
4 A seconda del tipo di auto, utilizzare un adattatore per il telecomando cablato (non in dotazione). Per ulteriori informazioni sull'uso del telecomando cablato, consultare "Uso del telecomando cablato" (pagina 30).
5 A seconda del tipo di auto, utilizzare un adattatore (non in dotazione) se il connettore dell'antenna non vu essere inserito.
6 Indipendenteamente dal fatto che venga utilizzato o meno, sistemare il cavo di ingresso del microfono in modo che non interferisce con la guida. Se il cavo è installato nella parte dell'abitacolo riservato ai piedi, fissarlo con un fermacavo o simili.
7 Per ulteriori dettagli sull'installazione del microfono, consultare "Installazione del microfono" (pagina 29).
8 Nonutilizzareuna prolongaUSB.
*9 Impostare [Alimentazione antenna] su [ON] (impostazione predefinita) o [OFF] a seconda del tipo di antenna DAB (non in dotazione) (pagina 11). Alimentazione massima fornita: 0,1 A

Collegamenti

Quando si collega I'apparecchio con il cavo di alimentazione in dotazione ① si potrebbe danneggiare I'antenna elettrica, se esta non dispone di scatola a rele.

Al connettore del diffusore dell'auto

1	Diffusore posteriore (destro)	⊕	Viola
2		⊗	A strisce viola/nero
3	Diffusore anteriore (destro)	⊕	Grigio
4		⊗	A strisce grigio/nero
5	Diffusore anteriore (sinistro)	⊕	Bianco
6			A strisce bianco/nero
7	Diffusore posteriore (sinistro)	⊕	Verde
8			A strisce verde/nero

2 Al connettore di alimentazione dell'auto

12	alimentazione continua Giallo
13	antenna elettrica/ controllo dell' amplificatore di potenza (REM OUT)	A strisce blu/bianco
14	alimentazione illuminazione commutata	A strisce arancione/bianco
15	alimentazione commutata	Rosso
16	terra Nero

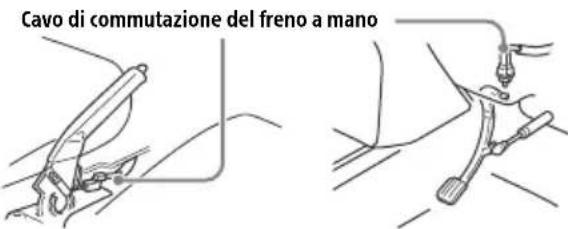

3 Al cavo di commutazione del freno a mano

La posizione di installatione del cavo di commutazione del freno a mano dipende dal veicolo in uso.

Accertarsi di collegare il cavo del freno a mano (verde chiaro) del cavo di alimentazione ① al cavo di commutazione del freno a mano.

Tipofrenoanamotipofrenopedeale

Al terminale di alimentazione da +12V del cavo spia della retromarcia dell'auto (solo se viene collegata la videocamera posteriori)

Collegamento per la conservazione della memoria

Quando il cavo di ingresso alimentazione giallo è collegato, viene sempre fornita alimentazione al circuito di memoriaanche quando l'interruttore di accensione è spento.

Collegamento dei diffusori

-Prima di collegare i diffusori spegnere l'apparecchio.
- Usare diffusori di impedenza compresa tra 4 Ω e 8 Ω e con capacité di potenza adeguata, altrimenti i diffusori potrebbero venire danneggiati.

Diagramma dei collegamenti di alimentazione

Controllare il connettore di alimentazione ausiliaria e far corrispondere correttamente i collegamenti dei cavi a seconda dell'automobile.

Connette di alimentazione azi

Collegamento normale

Giallo Giallo

12 a	alimentazione continua Giallo
15	alimentazione commutata Rosso

Se le posizioni dei cavi rosso e giallo sono invertite

Giallo Giallo

12	alimentazione commutata	Giallo
15	a limentazione continua Rosso

Per le auto sprovviste della posizione ACC

Giallo
Giallo

Dopo aver fatto corrispondere i collegamenti e aver commutato i cavi di alimentazione, collegare l'apparecchio all'alimentazione dell'automobile. Per eventuali domande o problemi riguardanti l'apparecchio non trattati nel presente manuale, rivolgersi all'autoconcessionario.

Installazione del microfono

Per catturare la voce durante le chiamate in vivavoce, è necessario installare il microfono ③.

Fermaglio (non in dotazione)

Attenzione

• Se il cavo rimane avvolto al piantone dello sterzo o alla leva delchio, possono verificarsi situazioni di estremo pericol. Accertarsi quindi che il cavo stesso e altri componenti non interferiscano con le operazioni di guida.
• Se nell'auto sono presenti air-bag o altri dispositivi di assorbimento degli urti, prima dell'installazione contattare il negazio in cui è stato acquistato l'apparecchio o l'autoconcessionario.

Nota

Prima di applicare il nastro biadesivo ④, pulire la superficie del crucotto con un panno asciutto.

1 Per abilitare il telecomando cablato, impostare [Comando sterzo] in [Generale] su [Preselezione] (pagina 17).

Videocamera posteriore

Prima dell'uso, è richiesta l'installazione della videocamera posteriore (non in dotazione). L'imagine della videocamera posteriore collegata al terminale CAMERA IN viene visualizzata quando: la spia della retromarcia dell'auto si illumina (oppure quando la leva delchio viene portata in posizione R (di retromarcia)). si preme HOME e si tocca [Videooc. post.].

Installazione

Rimozione della staffa

Prima di installare l'apparecchio, rimuovere la staffa ⑤ dall'apparecchio.

1 Inserire entrambé le chiavi di rilascio ⑦ finché non scattano in posizione e abbassare la staffa ⑤, quando sollevare l'apparecchio per estrarlo.

Montaggio dell'apparecchio sul cruscotto

• Prima di installare l'apparecchio, accertarsi di ripiegare i fermi presenti su entrambi i lati della staffa (5) verso l'interno di 3,5 mm.
• Per le auto giapponesi,fare riferimento a "Montaggio dell'apparecchio su un'auto giapponese" (pagina 31).

1 Inserire la staffa ⑤ nel cruscotto, quando piegare verso l'esterno i morsetti per un'installazione sicura.

2 Montare l'apparecchio sulla staffa ⑤.

Note

Se i fermi sono diritti o ripiegati verso l'esterno, l'apparecchio non verra installato in modo sicuro e potrebbe fuoriuscire.
- Assicurarsi che i 4 fermi sulla cornice protettiva (siano correttamente inseriti negli alloggiamenti della staffa (5).

Montaggio dell'apparecchio su un'auto giapponese

Potrebberisultareimpossibleinstallarequesto
apparecchio su alcuni tipi di vetture giapponesi.In
tal caso,rivolgersia un rivenditore Sony.

Durante il montaggio del presente apparecchio sulle staffe preinstallate dell'auto, insere le viti in dotazione (2) negli apposti fori, in base al modello dell'auto: T per TOYOTA e N per NISSAN.

Nota

Per prevenir problemi di funzionamento, per l'installazione utilizzare sostanto le viti in dotazione ②.

Sostituzione del fusibile

Per la sostituzione del fusibile, assicurarsi di utilizzato un fusibile dello stesso amperaggio di quello indicato sull'origine.

Se il fusibile si brucia, controllare i collegamenti dell'alimentazione e sostituire il fusibile.

Se dopo la sostituzione il fusibile si brucia di nuovo, è possibile che si tratti di un problema interno. In tal caso, rivolgersi al più vicino rivenditore Sony.

1 Selezione la banda deseada (FM1, FM2, FM3, AM1 o AM2).

2 Efectue la sintonizacion.

Para sintonizar automatically

Toque SEEK-/SEEK+.

Con la presente, Sony Corporation dichiara che\ questo apparecchio è conforme alla Direttiva 2014/53/UE.\ Il testo completeness della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.compliance.sony.de/

Latviešu

Ar So Sony Corporation deklare, ka s i iekarta atbilst direktivai 2014/53/ES.
Pilns ES atbilstibas deklacijas teksts ir pieejams šādā interneta vietnē:
http://www.compliance.sony.de/

Lietuviikalba

Mes, Sony Corporation, patvirtiname, kad šis jreenglys atitinka direktyva 2014/53/ES.

Sito di assistenza clienti

In caso di domande o per le informazioni più aggiornate sul presente prodotto, visitare il seguente除去 Web:

http://www.sony.eu/support

Registrar online il loro prodotto su:

http://www.sony.eu/mysony

Smartphone app

App Support by Sony - Trovate informazioni e ricevete notifiche sul vosto prodotto:
