DVG 3006 CB - Altri elettrodomestici da cucina BOMANN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Girarrosto per kebab
Marca	Bomann
Modello	DVG 3006 CB
Alimentazione elettrica	220-240 V~, 50/60 Hz
Consumo	1400 W
Peso netto	Circa 2,4 kg
Capacità massima (kebab doner)	Fino a 3 kg di carne
Numero di spiedini per kebab	6
Funzioni principali	Grigliatura di kebab doner, spiedini di carne/verdure, pollame
Sistema di azionamento	Rotazione motorizzata con asse azionato
Schermo riflettente	Sì, per una cottura uniforme
Vassoio di raccolta del grasso	Sì, rimovibile
Accessori inclusi	Schermo riflettente, 6 ruote dentate, 6 spiedini, sistema di azionamento con traversa, spiedo centrale, girarrosto, vassoio per grasso
Sicurezza	Superficie calda (avvertimento), arresto tramite interruttore, non immergere la base
Manutenzione	Parti rimovibili lavabili con acqua calda e sapone; base e elementi riscaldanti puliti con un panno umido
Riparabilità	Non riparare da soli; contattare un tecnico autorizzato
Uso previsto	Solo uso domestico
Certificazione	Conforme alle direttive CE

Domande frequenti - DVG 3006 CB BOMANN

Come assemblare il girarrosto Bomann DVG 3006 CB?

Consultare gli schemi a pagina 3 del manuale. Inserire lo schermo riflettente, posizionare il vassoio di raccolta del grasso, quindi il girarrosto sull'asse motore. Fissare la traversa con il sistema di azionamento sullo spiedo principale.

Quali tipi di alimenti posso cucinare con questo apparecchio?

Puoi cuocere kebab doner (fino a 3 kg), spiedini di carne o verdure e pollame (pollo intero di max 16 cm di diametro).

Cosa fare se gli spiedini non girano?

Verificare che gli spiedini siano correttamente inseriti nei fori del girarrosto e che le ruote dentate ingranino. Spegnere l'apparecchio, regolare gli spiedini, quindi riaccendere.

Come pulire l'apparecchio dopo l'uso?

Scollegare e lasciare raffreddare completamente. Rimuovere le parti rimovibili (schermo, vassoio, spiedini, girarrosto) e lavarle con acqua calda e sapone. Pulire la base e gli elementi riscaldanti con un panno umido, senza immergere.

Quali sono i tempi di cottura consigliati?

Il tempo di riscaldamento è di circa 5 minuti. Per un kebab doner, il primo taglio è possibile dopo 15-20 minuti. I tempi variano in base alla distanza degli alimenti dagli elementi riscaldanti.

Posso usare l'apparecchio con un timer esterno?

No, non utilizzare un timer esterno o sistema di telecomando. L'apparecchio deve essere collegato direttamente a una presa.

Cosa fare se l'apparecchio emette fumo al primo utilizzo?

È normale: gli elementi riscaldanti sono rivestiti da uno strato protettivo. Far funzionare l'apparecchio senza alimenti per circa 10 minuti in una stanza ventilata.

È possibile sostituire il cavo di alimentazione?

Il cavo danneggiato deve essere sostituito dal produttore, dal suo servizio post-vendita o da una persona qualificata per evitare pericoli.

Come riporre l'apparecchio?

Pulirlo e lasciarlo raffreddare. Riporlo in un luogo asciutto e ben ventilato, preferibilmente nella sua confezione originale, fuori dalla portata dei bambini.

Quali precauzioni di sicurezza devono essere osservate?

Non toccare le superfici calde (indossare guanti da forno), spegnere e scollegare prima di spostare, lasciare raffreddare prima della pulizia e mantenere una distanza di sicurezza di 50 cm da oggetti infiammabili.

MANUALE UTENTE DVG 3006 CB BOMANN

Indice
Elementi di lavoro	Pagina 3
Istruzioni per l'uso	Pagina 29
Dati tecnici	Pagina 33
Smaltimento	Pagina 33

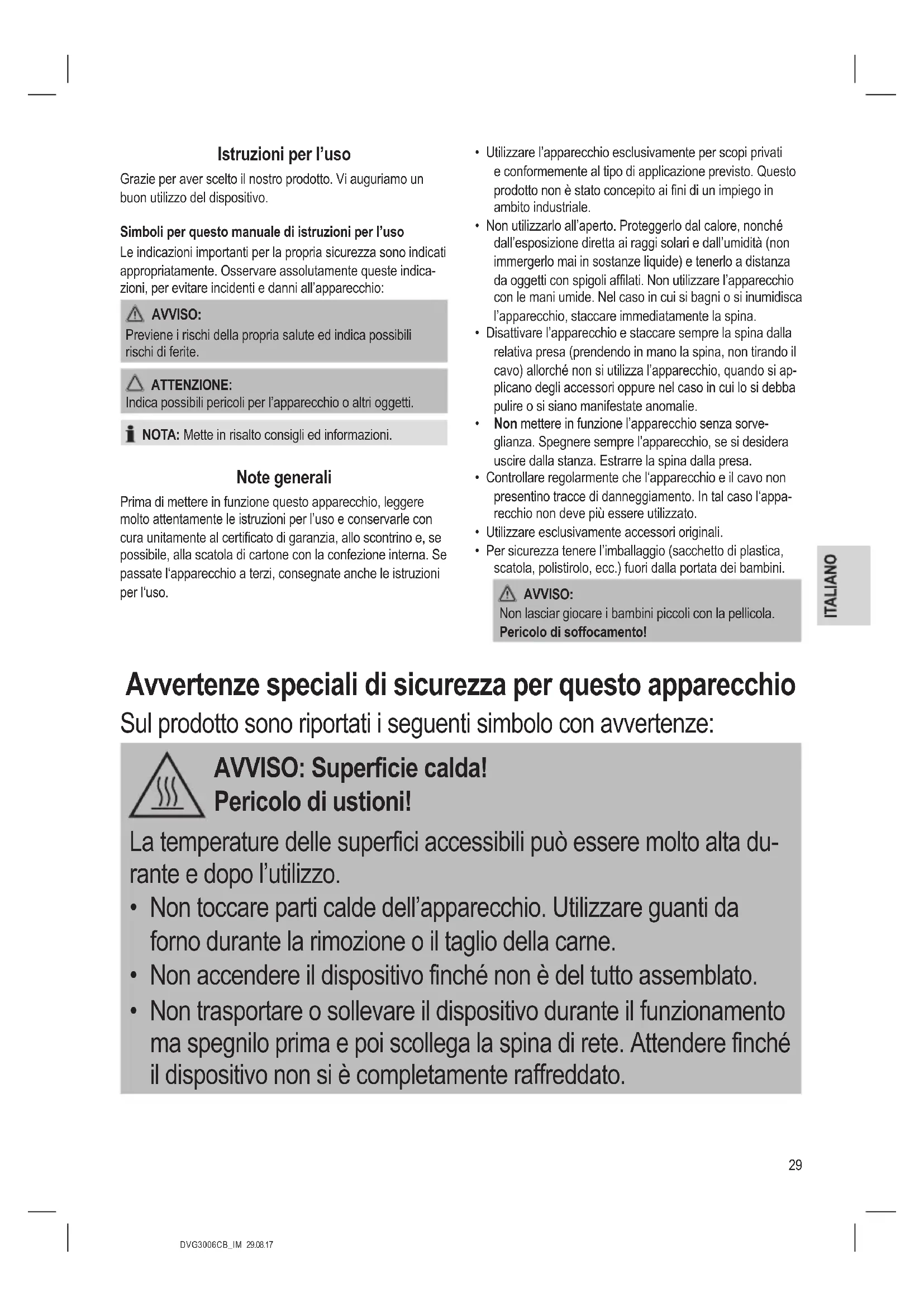

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per quello manuale di istruzioni per l'uso

Leindicazioniimportanti per la propria sicurezza sono indicati appropriatamente.Osservareassolutamentequesteindicazioni,perevitare incidenti edanni all'appareccchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

Note generali

Prima diMETTEREinfunzionequestoapparecchio,leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia,allo scontrino e, se possibile,alla scatola di cartone con la confezione interna.Se passate l'apparecchio a terzi,consegnateanche le istruzioni per l'uso.

• Utilizzato l'apparecchio esclusivamente per scopi privati e conformmente al tipo di applicazione previsto. Questo prodotto non è statoconcepto ai fini di un impiego in ambito industriale.
• Non utilizzato all'aperto. Proteggerlo dal calorie, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affiliati. Non utilizzato l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina alla relativa presa (préndendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifeste anomalie.
  Non mettere in funzione l'apparecchio sono sorveglianza. Spegnere sempre l'apparecchio, se si desidera uscire alla stanza. Estrarre la spina alla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino trace di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzato esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori alla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

Avvertenze speciali di sicurezza per questo apparecchio

Sul prodotto sono riportati i seguenti symbolo con avventenze:

AVVISO: Superficie calda!

Pericolo di ustioni!

La temperature delle superfici accessibili cui quodesserere molto alla durante e dopo l'utilizzo.

• Non toccare parti calde dell'apparecchio. Utilizzare quanti da forno durante la rimozione o il taglio della carne.
• Non accendere il disposativo finché non è del tutto assemblato.
• Non trasportare o sollevare il dispositivo durante il funzionamento ma spegnilo prima e poi scollega la spina di rete. Attendere finché il dispositivo non si è Completely raffreddato.

AVVISO: Rischio di lesioni!

Gli spiedi del kebab sono affiliati. Maneggiarlo con cura. è necessaria una supervisione dei genitori dei bambini maneggiano gli spiedi.

ATTENZIONE: Pericolo d'incendio!

• Olio e grasso possono incendiarsi se surriscaldati. Collocare l'apparecchio a distance di sicurezza (50 cm) da materiali inflammabili come mobile, tende ecc.

• Non coprire le valvole di ventilazione!

• Posizione il dispositivo su una superficie resistente al calore! La superficie deve essere facile da pulire in quanto gli schizzi sono inevitabili.

• A causa della formazione di calore e vapori, non collocare l'apparecchio sotto credenze e scaffali a parete.
• Per una ventilazione adeguata lasciare almeno 30 cm di spazio attorno al dispositivo.
• Controllare che I cavo di alimentazione non entri in contatto con superfici calde dell'apparecchio quando l'apparecchio é in funzione.
• Non far funzionare l'apparecchio con un timer esterno o un telegomando separato.
• Non tentare di riparare l'apparecchio da soli. Contattare sempre un technician autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza oppure da personale qualificato per evitare situazioni pericolose.
• Questo dispositivo può essere usato da bambini di età dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenze se in presenza di persona che controllano e sanno usare il dispositivo in modo sicuro e capisce o pericoli coinvolti.

• Il bambini non devono giocare con l'apparecchio.

• La pulizia e la manutenzione utente non devono essere eseguiti da bambini, a meno che di età superioreagli 8 anni e non siano controllati.

• Tenere il disposativo e il cavo fuori alla portata dei bambini di età inferioreagli 8 anni.

ATTENZIONE:

Questo dispositivo non è destinato ad immersione in acqua durante la pulizia. Consultare le istruzioni fornite nel capitolo "Pulizia".

Uso previsto

Questo dispositivo è adatto per grigliare croccanti kebab / gyros, carne / verdure allo spiedo o polli.

É destinata all'uso domestico e applicazioni simili. L'apparecchio deve essere utilizzato soltanto come descrizione nel manuale istruzioni. Non utilizzare l'apparecchio per altri scopi.

É proibito'utilizzare l'apparecchio per scopi diversi da quelli previsti; in quello caso possono insorgere anni all'apparecchio o lesioni personali.

Il produttore non si assume alcuna responsabilità per danni dovuti a uso improprio.

Disimballaggio dell'apparecchio

1. Estrarre l'apparecchio dall'imballaggio.
2. Rimuovere tutti I materiali dell'imballaggio come pellicole, materiale di riempimento, clip cavi e cartone.
3. Controllare che non manchi alcun componente.
4. In caso di fornitura non complete o danni, non usare il disposativo. Restituirlo immediatamente al rivenditore.

I NOTEA:

Sull'apparecchio possono raccogliersi residui di produzione o polvere, Si consiglia di pulire l'apparecchio come indicato nel capitolo "Pulizia".

Elementi di lavoro / Nella fornitura

1 Superficie riflettente
2 Ruote dentate (6 pezzi)
3 Spiedi per kebab (6 pezzi)
4 Ingranaggio con traversa
5 Spiedo
6 Girarrostospiedi per kebab
7 Vaschetta raccogli grasso
8 Interruttore (accensione / spegnimento)
9 Base
10 Asse motore con incavo
11 Morsetto per superficie riflettente

12 Elemento termico
13 Traversa
14Vite di blocco
15 Staffa di sicurezza

Assemblaggio

Osservare le illustrazioni a pagina 3.

Figura A

1. Spingere la superficie riflettente tra l'elemento riscaldante e il pannello posteriori di alloggiamento. Le guide laterali della superficie riflettenti devono essere posizionate nei vani laterali dell'alloggiamento. Posizionare la superficie riflettente davanti al morsetto. Controllare che la superficie riflettente sia ben fermo.
2. Posizione are la vaschetta raccogli grasso sopra l'asse del motore al centro del disposativo.
3. Tenere il girarrosto con la punta rivolta verso l'alto. Posizioneare la parte inferiore del girarrosto nell'asse motore in modo che il gancio si unisce all'incavo. Potrebbe essere utile girare un po' il girarrosto.

Figura B

Attaccare l'ingranaggio con la traversa al dispositorio:

1. Allentare la vita di blocco alla traversa.
2. Far combaciare la vite con la traversa nel vano della staffa di sicurezza.
3. Stringere leggermente la vite.
4. Posizione l'ingranaggio sulla punta dello spiedo. Po-trebbe essere utile girare un po' l'ingranaggio.
5. Inserire la parte inferiore della traversa nell'incavo nel centro del pannello posteriore di alloggiamento.
6. Stringere a mano la vite di blocco.

Note per l'uso

Collegamento elettrico

1. Assicurarsi che l'interruttore (8) di funzionamento sia in posizione "0".

2. Prima di insere la spina nella presa, controlling che la tensione nominale corrisponda alla tensione dell'apparecchio. Le informazioni sono riportate sulla targhetta dell'apparecchio.

3. Infilare la spina soltanto a una presa in materiale antiurto correttamente installata.

Accensione/Spegnimento

Il tasto (8) accende o spegne il dispositorio.

I = Acceso (La luce pilota all'interno del tasto si illumina.)

0 = Spento

Prima dell'uso iniziale

1. Inserire solo la superficie riflettente.
2. C'è uno strato protettivo sull'elemento riscaldante. Far funzionare il dispositorioswana和其他 componenti, né cibo per circa 10 minuti per rimuoverlo.

NOTA:

La produzione di fumo leggero e odori è normale durante cette procedura. Assicurare un'adeguata ventilazione.

AVVISO: Pericolo di ustioni!

Far raffreddare completeness il dispositivo prima di assemblare gli altri componenti!

Preparazione

Introduire la carne o il kebab negli spiedi con il condimento per griglia.

ATTENZIONE:

Assicurarsi di mantenere circa 1 cm di spazio tra la carne e gli elementi riscaldanti.

NOTA:

Non posizionare la carne otre l'altezza degli elementi riscaldanti.

Kebab

Se tagliati a fette sottili, si possono grigliare fino a 3kg di carne alla volta.

1. Prepare il girarrosto come descripto in "Assemblaggio" "Figura A".
2. Introduire le fette di carne al centro dello spiedo. Iniziare prima con la fetta di carne più grande.
3. Alla fine, a seconda del gusto,aggiungere una cipolla o un pomodoro sullo spiedo.

Carne o verdure allo spiedo

1. Prepare il girarrosto come descripto in "Assemblaggio".

2. Posizione are le ruote dentate sulla maniglia di plastica dello spiedo del kebab fin dove è possibile. Il dato piatto delve puntare verso l'alto. Notare le fessure sulle ruote dentate e la punta restante sullo spiedo.

3. Introduire i pezzi di bocconcini di carne e / o di verdure sullo spiedo delkebab.

4. Posizione are lo spiedo del kebab sui vani estemi del ingranaggio per assicurare che le ruote dentate raggiungano gli ingranaggi del ingranaggio. Posizione are la parte inferiore dello spiedo nei buchi esterni del girarrosto.

ATTENZIONE:

Verificare il correttto posizionamento dello spiedo. Lo spiedo se inserto non correttamente più uscire fuori dal ingranaggio ed entrare in contatto con l'elemento riscaldante. Le maniglie di plastica e le ruote dentate potrebbero scigliiersi.

Pollame (es: un pollo intero)

Il pollameuve aveurundiametro massimo di 16cm per evitare il contatto con l'elemento riscaldante.

1. Prepare il girarrosto come descripto in "Assemblaggio" "Figura A".
2. Introduire il pollo intero sullo spiedo.
3. Per fissarlo meglio avvolgere cosce e ali con spago da cucina.

Date al pollo maggiore stabilità nelle usate lo spiedo:

1. Montare l'ingranaggio con la traversa come descripto in "Assemblaggio" 6Figura B.
2. Rimuovere le ruote dentate dallo spiedo. Posizionare lo spiedo nei buchi esterni del ingranaggio e in quelli del girarrosto.

Uso

AVVISO: Pericolo di uszioni!

Non mettere in funzione il dispositorio prima che sia completenesse assemblato e carico di cibo da grigliare!
- Indossare sempre quanti da forno durante la rimozione o taglio del cibo da grigliare.

1. Accendere l'apparecchio. Il girarrosto ruota.
2. Mention preparate lo spiedo, quello deve girare sul proprio asse. Spagnere il dispositivo se non è quello il caso. Verificare il correto posizionamento del girarporto.
3. Il tempo di riscaldamento approximativo è di 5 minuti. Monitorare il processo del grill!

i NOTA:

Il tempo di cottura del kebab, kebab allo spiedo o del pollame cui si è differire. Tra le cause principali cui è esserci la distanza presente tra il cibo da grigliare e l'elemento riscaldante.

• Se state cucinando il kebab, potete tagliare la prima porzione di carne grigliatauponcirca15-20 minuti.

i NOTA:

Consigliamo I'uso di un coltello elettrico.

Saranno necessari altri 5 minuti prima di poter tagliare un'altro strato di carne. Più diventa sottile la carne sullo spiedo, più tempo si impiegherà per tagliare un'altro strato di carne.

• Assicurarsi che lo spiedo sa positazione nella sezione frontale del girarrosto durante la rimozione dello spiedo. Evitare di toccare qualsiasi casa tranne la maniglia di plastica nella parte superiore dello spiedo.

• Consigliamo di utilizzare un termometro per alimenti per controllare la cottura del pollame. Se è stato utilizzato l'ingranaggio con la traversa e lo spiedo per il montaggio, rimuovere quello parti del grill per prelevare il pollame.

Fineutilizzato

1. Spagnere il dispositivo. Scollegare il cavo dell'alimentazione alla presa a muro.
2. Consentire all'apparecchio di raffreddarsi complemente!

Pulizia

AVVISO:

• Scollegare sempre la spina prima di pulire l'unità.
• Attendere finché l'apparecchio è completamente raffreddato!
• Non immershègere mai la base in acqua per pulire. Può provocare una scossa elettrica o un incendio.

ATTENZIONE:

• Non utilizzato spazzole od oggetti abrasivi.
  Nonutilizzardetergenti fortio o abrasivi.

Dopo agli uso pulire completeness il dispositorio, altrimenti si possono formare odori non gradevolianche durante il prossimo uso.

Superficie riflettente, vaschetta raccogli grasso, girarrosto spiedi per kebab, ingranaggio con traversa, spiedi per kebab

1. Notare la figura a pagina 3 e la descrizione nella sezione "Assemblaggio". Smontare le parti della base in ordine contrario.
2. Le ruote dentate posso n staccarsi dallo spiedo.
3. Pulire queste parti risciacquandole con acqua calda dopogni uso.
4. Asciugare i componenti prima di installerari di nuovo sul dispositivo. Posizionare di nuovo le ruote dentate sullo spiedo. Il dato piatto deve puntare verso l'alto.

Base

Pulire la base e l'elemento riscaldante con un panno umido.
Asciugare poi bene con un panno asciutto.

Conservazione

• Rimessare l'apparecchio dopo averlo lasciato raffreddare e averlo pulito.
• Se non si utilizes l'apparecchio per periodi prolongati, conservare l'apparecchio nell'imballaggio originale.
• Conservare sempre l'apparecchio in un luogo asciutto e ben ventilato lontano alla portata dei bambini.

Dati tecnici

Modello: DVG 3006 CB

Tensione di alimentazione: 220-240V\~, 50/60Hz

Ingresso di alimentazione: 1400 W

Classe di protezione: I

Peso netto: ca. 2,4kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo dispositorio risponde a tutte le direttive della CE, come la direttiva sulla compatibilità elettromagnetica e quella sul basso voltaggio ed è prodotto secondo le più recenti norme di sicurezza.

Smaltimento

Significato del significolo "Eliminazione"

Rispettare l'ambiente, non smaltire dispositi vielettrici nei rifiuti domestici.
Lo smaltimento di dispositivi obsoleti o difettosi deve avvenire tramite consegna presso punti di raccolta locali.

Aiutate ad evitare pericoli potenziali per l'am

biente e la nostra salute tramite uno smaltimento non corretto.

Voi contribuite al riciclaggio e altri forme di utilizzo di dispositivi elettrici e elettronici.

Il vostro comune è in grado di fornirvi informazioni sui punti di raccolta.

Instruction Manual
