MANUALE UTENTE EWB 6068 CB BOMANN

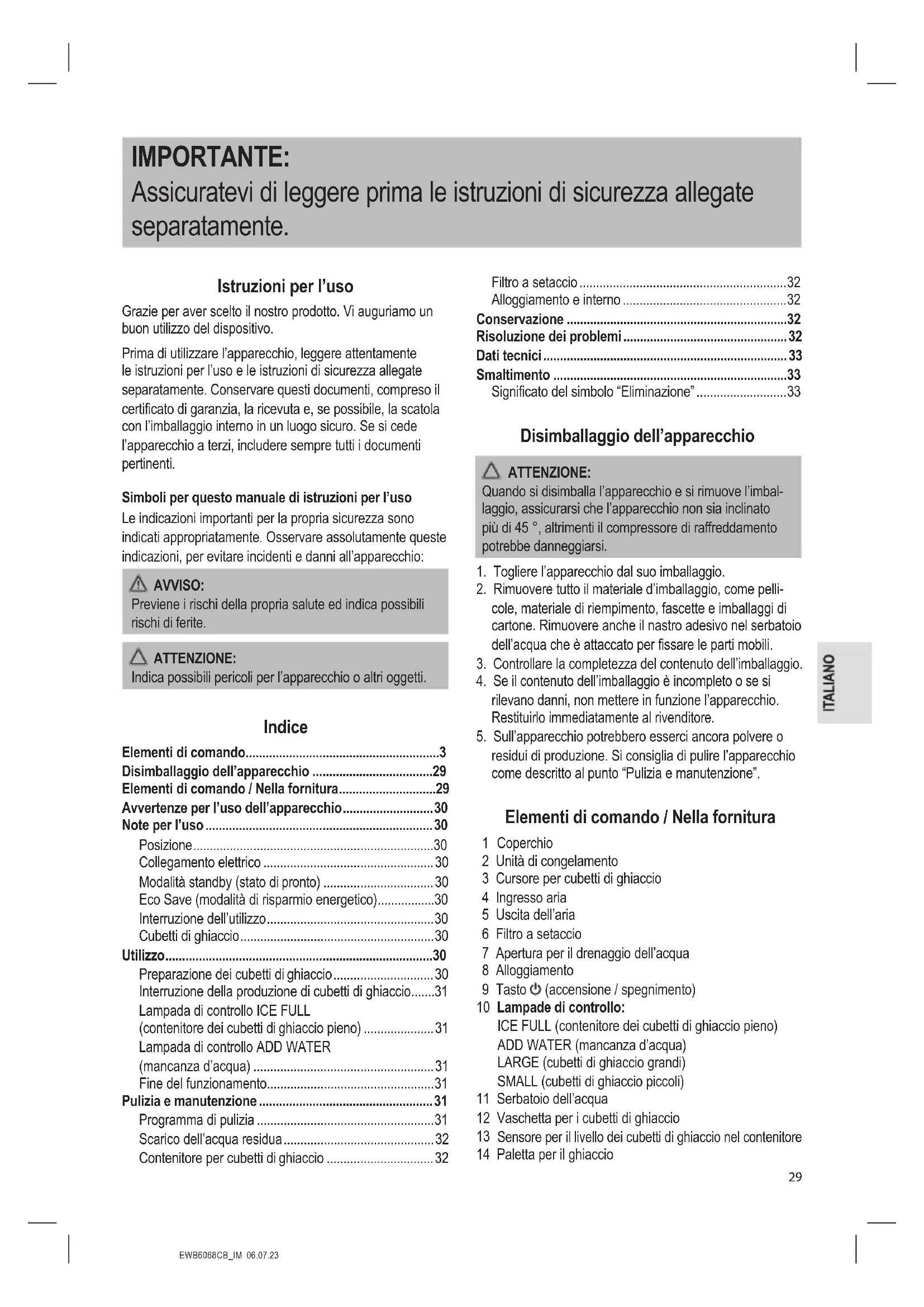

• IMPORTANTE: Assicuratevi di leggere prima le istruzioni di sicurezza allegate separatamente. Istruzioni per l’uso Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo. Prima di utilizzare l’apparecchio, leggere attentamente le istruzioni per l’uso e le istruzioni di sicurezza allegate separatamente. Conservare questi documenti, compreso il certificato di garanzia, la ricevuta e, se possibile, la scatola con l’imballaggio interno in un luogo sicuro. Se si cede l’apparecchio a terzi, includere sempre tutti i documenti pertinenti. Simboli per questo manuale di istruzioni per l’uso Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all’apparecchio: AVVISO: Previene i rischi della propria salute ed indica possibili rischi di ferite. ATTENZIONE: Indica possibili pericoli per l’apparecchio o altri oggetti. Indice Elementi di comando p. 3
• Disimballaggio dell’apparecchio p. 29
• Elementi di comando / Nella fornitura p. 29
• Avvertenze per l’uso dell’apparecchio p. 30
• Note per l’uso p. 30
• Posizione p. 30
• Collegamento elettrico p. 30
• Modalità standby (stato di pronto) p. 30
• Eco Save (modalità di risparmio energetico) p. 30
• Interruzione dell’utilizzo p. 30
• Cubetti di ghiaccio p. 30
• Utilizzo p. 30
• Preparazione dei cubetti di ghiaccio p. 30
• Interruzione della produzione di cubetti di ghiaccio p. 31
• Lampada di controllo ICE FULL (contenitore dei cubetti di ghiaccio pieno) p. 31
• Lampada di controllo ADD WATER (mancanza d’acqua) p. 31
• Fine del funzionamento p. 31
• Pulizia e manutenzione p. 31
• Programma di pulizia p. 31
• Scarico dell’acqua residua p. 32
• Contenitore per cubetti di ghiaccio p. 32
• Filtro a setaccio p. 32
• Alloggiamento e interno p. 32
• Conservazione p. 32
• Risoluzione dei problemi p. 32
• Dati tecnici p. 33
• Smaltimento p. 33
• Significato del simbolo “Eliminazione” Disimballaggio dell’apparecchio ATTENZIONE: Quando si disimballa l’apparecchio e si rimuove l’imbal- laggio, assicurarsi che l’apparecchio non sia inclinato più di 45 °, altrimenti il compressore di raffreddamento potrebbe danneggiarsi. p. 33

1. Togliere l’apparecchio dal suo imballaggio.

2. Rimuovere tutto il materiale d’imballaggio, come pelli-

cole, materiale di riempimento, fascette e imballaggi di cartone. Rimuovere anche il nastro adesivo nel serbatoio dell’acqua che è attaccato per fissare le parti mobili.

3. Controllare la completezza del contenuto dell’imballaggio.

4. Se il contenuto dell’imballaggio è incompleto o se si

rilevano danni, non mettere in funzione l’apparecchio. Restituirlo immediatamente al rivenditore.

5. Sull’apparecchio potrebbero esserci ancora polvere o

residui di produzione. Si consiglia di pulire l’apparecchio come descritto al punto “Pulizia e manutenzione”. Elementi di comando / Nella fornitura 1 Coperchio 2 Unità di congelamento 3 Cursore per cubetti di ghiaccio 4 Ingresso aria 5 Uscita dell’aria 6 Filtro a setaccio 7 Apertura per il drenaggio dell’acqua 8 Alloggiamento 9 Tasto (accensione / spegnimento) 10 Lampade di controllo: ICE FULL (contenitore dei cubetti di ghiaccio pieno) ADD WATER (mancanza d’acqua) LARGE (cubetti di ghiaccio grandi) SMALL (cubetti di ghiaccio piccoli) 11 Serbatoio dell’acqua 12 Vaschetta per i cubetti di ghiaccio

Sensore per il livello dei cubetti di ghiaccio nel contenitore 14 Paletta per il ghiaccioEWB6068CB_IM 06.07.23

Avvertenze per l’uso dell’apparecchio AVVISO: L’apparecchio contiene nel circuito refrigerante l’iso- butano (R600a), un gas naturale ad alta compatibilità ambientale, che è infiammabile. Durante il trasporto e l’installazione dell’apparecchio, assicurarsi che l’apparec- chio non cada. Il circuito del refrigerante non deve essere danneggiato. Se il circuito del refrigerante è danneggiato:

• Evitare assolutamente fiamme libere e fonti di accen- sione.

• Estrarre la spina dell’apparecchio dalla presa di corrente.

• Ventilare il locale in cui si trova l’apparecchio. ATTENZIONE:

• Quando si utilizza l’apparecchio per la prima volta o dopo il trasporto, rispettare il tempo di attesa di 2 ore per consentire al refrigerante di stabilizzarsi. In caso contrario, il compressore frigorifero potrebbe subire danni.

• Se si interrompe la produzione di cubetti di ghiaccio con il tasto , attendere almeno 3 minuti prima di riaccendere l’apparecchio per evitare di danneggiare il compressore.

• Non scollegare l’apparecchio dalla rete elettrica mentre è in corso il programma di pulizia!

• Non mettere mai in funzione l’apparecchio senza il filtro! Note per l’uso Posizione

• Posizionare l’apparecchio su una superficie stabile, oriz- zontale, impermeabile e piana. Mantenere una distanza di almeno 10 cm da pareti o oggetti.

• Non collocare l’apparecchio sopra o nelle immediate vicinanze di fonti di calore come stufe, radiatori, ecc. Collegamento elettrico

• Verificare che la tensione di rete che si intende utilizzare corrisponda a quella dell’apparecchio. Le informazioni sono riportate sulla targhetta di identificazione.

• Collegare l’apparecchio solo a una presa di corrente correttamente installata con messa a terra. Modalità standby (stato di pronto) La lampada di controllo SMALL lampeggia. Eco Save (modalità di risparmio energetico) L’apparecchio si spegne quando il contenitore dei cubetti di ghiaccio è pieno. In questo modo si ottiene una maggiore sicurezza e un minore consumo di energia. Interruzione dell’utilizzo Dopo un’interruzione dovuta alla mancanza d’acqua, al contenitore dei cubetti di ghiaccio pieno, all’arresto manuale o a un’interruzione di corrente, il compressore si avvia con un ritardo di 3 minuti dalla riaccensione. Cubetti di ghiaccio

• È possibile scegliere tra due dimensioni: - SMALL (piccolo) - LARGE (grande)

• I cubetti di ghiaccio del primo ciclo di produzione non devono essere utilizzati per motivi igienici.

• I migliori risultati si ottengono con una temperatura dell’acqua compresa tra 7 °C e 20 °C e una temperatura ambiente compresa tra 16 °C e 25 °C.

• A seconda della temperatura dell’acqua e dell’ambiente, i primi cubetti di ghiaccio sono più piccoli. Solo nei cicli successivi i cubetti di ghiaccio diventano più grandi.

• A causa del rapido congelamento, i cubetti di ghiaccio possono sembrare “lattiginosi”. Si tratta di aria intrap- polata nell’acqua. Questo non influisce sulla qualità dei cubetti di ghiaccio.

• Se si desidera ottenere cubetti di ghiaccio dall’aspetto chiaro, utilizzare acqua potabile precedentemente bollita e raffreddata. Utilizzo Quando si usa l’apparecchio per la prima volta o se non lo si usa da molto tempo, pulirlo come descritto nel capitolo “Pulizia e manutenzione”. Utilizzare il programma di pulizia dell’apparecchio. Preparazione dei cubetti di ghiaccio

1. Assicurarsi che l’apertura di scarico dell’acqua sul fondo

dell’apparecchio sia ben chiusa.

2. Aprire il coperchio e rimuovere il contenitore dei cubetti

3. Sul fondo del serbatoio dell’acqua è presente un filtro.

Assicurarsi che sia ben inserito.

4. Nel serbatoio dell’acqua è presente una freccia sotto il

segno MAX. Riempire il serbatoio dell’acqua con circa 1 litro di acqua fresca, fino a un massimo sotto la freccia (quantità minima: 500 ml). Per la preparazione dei cubetti di ghiaccio utilizzare solo acqua potabile.

5. Reinserire il contenitore dei cubetti di ghiaccio e chiudere

6. Inserire la spina nella presa di corrente.

7. Premere una volta il tasto

. Le lampade di controllo LARGE e SMALL lampeggiano alternativamente. L’ap- parecchio è in modalità di selezione delle dimensioni dei cubetti di ghiaccio.

8. Quando la lampada di controllo della dimensione dei

nuovamente il tasto . Il compressore si accende. Inizia la produzione di cubetti di ghiaccio. - Tenere il coperchio chiuso durante la produzione di cubetti di ghiaccio. - Un ciclo di produzione di cubetti di ghiaccio dura tra gli 8 e i 10 minuti. Interruzione della produzione di cubetti di ghiaccio Premere il tasto per interrompere la produzione di cubetti di ghiaccio. La lampada di controllo SMALL lampeggia.

• Se l’utilizzo viene interrotto manualmente, l’acqua non necessaria viene riportata nel serbatoio dell’acqua. Solo allora l’apparecchio si spegne. I cubetti di ghiaccio finiti a metà rimangono bloccati sulle barre di raffreddamento. Non appena si sono un po’ scongelati, si staccano e cadono.

• Tenere presente che possono formarsi schegge di ghiaccio che bloccano la slitta per i cubetti di ghiaccio. In questo caso, dopo l’accensione, il meccanismo va spostato avanti e indietro finché non si libera. - Se si desidera rimuovere da soli le schegge di ghiac- cio, estrarre prima la spina dalla presa di corrente.

• Tenere presente il tempo di attesa di almeno 3 minuti se si desidera continuare l’utilizzo.

• È possibile modificare le dimensioni dei cubetti di ghiac- cio finché il compressore è spento. Lampada di controllo ICE FULL (contenitore dei cubetti di ghiaccio pieno) Non appena il contenitore dei cubetti di ghiaccio è pieno, la produzione si arresta. La lampada di controllo ICE FULL si accende. Il compressore si spegne.

1. Rimuovere i cubetti di ghiaccio. Se necessario, utilizzare

la paletta per ghiaccio in dotazione. Quando si rimuove il contenitore dei cubetti di ghiaccio, un po’ d’acqua gocciola attraverso i fori sul fondo.

2. Quando la lampada di controllo ICE FULL si spegne, la

produzione di cubetti di ghiaccio riprende automatica- mente dopo un po’. Lampada di controllo ADD WATER (mancanza d’acqua) La lampada di controllo indica quando non c’è abbastanza acqua nel serbatoio dell’acqua. La produzione di cubetti di ghiaccio viene interrotta automaticamente.

1. Aprire il coperchio.

2. Svuotare il contenitore dei cubetti di ghiaccio.

3. Riempire con acqua potabile come descritto in “Prepa-

razione dei cubetti di ghiaccio”. Poiché potrebbe esserci ancora dell’acqua residua nell’apparecchio, osservare la dicitura MAX nel serbatoio dell’acqua.

4. Reinserire il contenitore dei cubetti di ghiaccio e chiudere

. La lampada di controllo ADD WATER si spegne. L’apparecchio è di nuovo in modalità standby. È possibile continuare l’utilizzo. Fine del funzionamento

per interrompere la produzione di cubetti di ghiaccio. La lampada di controllo SMALL lampeggia.

2. Scollegare la spina dalla presa di corrente.

3. Rimuovere il contenitore dei cubetti di ghiaccio.

4. Scaricare l’acqua residua come descritto in “Pulizia e

5. Lasciare aperto il coperchio dell’apparecchio per evitare

la formazione di colture fungine o batteriche. Pulizia e manutenzione AVVISO:

• Spegnere l’apparecchio prima di procedere alla manutenzione e alla pulizia. Estrarre la spina dalla presa di corrente.

• Non immergere mai l’apparecchio in acqua per la pulizia. Po- trebbe causare scosse elettriche o incendi. ATTENZIONE:

• Non utilizzare spazzole metalliche o altri oggetti abrasivi.

• Non utilizzare detergenti aggressivi o abrasivi.

• Non utilizzare prodotti chimici, acidi, benzina o olio. Programma di pulizia Con questo programma, l’impianto idrico viene risciacquato più volte. Il processo dura circa 5 minuti. Importante! L’apparecchio non deve essere scollegato dalla rete elettrica durante il programma di pulizia.EWB6068CB_IM 06.07.23

1. Nel serbatoio dell’acqua è presente una freccia sotto il

segno MAX. Riempire il serbatoio dell’acqua con circa 1 litro di acqua fresca, fino a un massimo sotto la freccia.

2. Mentre l’apparecchio è in modalità standby, tenere pre-

muto il tasto per circa 2 secondi. L’apparecchio avvia il programma di pulizia. Le quattro lampade di controllo lampeggiano alternativamente.

3. Al termine del programma di pulizia, l’apparecchio passa

automaticamente alla modalità standby.

4. Scaricare l’acqua dall’apparecchio. Smaltire l’acqua.

Scarico dell’acqua residua Scaricare l’acqua residua dopo ogni utilizzo dell’apparec- chio o alla fine della giornata.

1. Posizionare l’apparecchio sul bordo di un tavolo. Tenere

una ciotola sotto l’apertura di scarico dell’acqua.

2. Estrarre il tappo in basso.

3. Una volta scaricata l’acqua residua, reinserire il tappo

nell’apertura. Contenitore per cubetti di ghiaccio Rimuovere il contenitore dei cubetti di ghiaccio. Pulirlo con acqua calda e un po’ di detersivo per piatti. Risciacquare con acqua pulita. Filtro a setaccio Pulire il filtro a intervalli regolari per rimuovere i depositi di calcare.

1. Estrarre il filtro dal fondo del serbatoio dell’acqua.

2. Sciacquare il filtro sotto l’acqua corrente. È possibile

utilizzare una spazzola di nylon.

3. Rimettere il filtro a setaccio sui perni sul fondo del serba-

toio dell’acqua. ATTENZIONE: Non utilizzare mai l’apparecchio senza il filtro! Alloggiamento e interno

• Pulire l’alloggiamento e l’interno dell’apparecchio con un panno umido. Assicurarsi che l’umidità non penetri nelle aperture di ingresso e di uscita dell’aria.

• Utilizzare una soluzione diluita di aceto e acqua.

• Asciugare l’interno dell’apparecchio. Conservazione

• Lasciare asciugare completamente l’interno dell’apparec- chio prima di chiudere il coperchio e riporlo.

• Si consiglia di riporre l’apparecchio nella sua confezione originale se non si intende utilizzarlo per un lungo periodo di tempo.

• Conservare sempre l’apparecchio fuori dalla portata dei bambini in un luogo ben ventilato e asciutto. Risoluzione dei problemi Problema Possibile causa Rimedio L’apparecchio non funziona. L’apparecchio non ha alimentazione. Controllare la presa di corrente con un altro apparecchio. Inserire correttamente la spina di rete. Controllare il fusibile di casa. L’apparecchio è difettoso. Contattare il nostro servizio o uno spe- cialista. Il compressore emette rumori anomali. La tensione di rete è troppo bassa. Spegnere l’apparecchio e controllare la tensione di rete. La lampada di controllo ADD WATER si accende. Manca l’acqua. Riempire d’acqua come descritto nel capi- tolo “Utilizzo” “Preparazione dei cubetti di ghiaccio”. Si accende la lampada di con- trollo ICE FULL. Il contenitore dei cubetti di ghiaccio è pieno. Svuotare il contenitore dei cubetti di ghiaccio.EWB6068CB_IM 06.07.23

Problema Possibile causa Rimedio I cubetti di ghiaccio sono troppo piccoli. La temperatura ambiente è troppo alta. Spostare l’apparecchio in un luogo più fresco. Assicurare una circolazione d’aria sufficiente intorno all’apparecchio. La temperatura dell’acqua è troppo alta. Interrompere la produzione di cubetti di ghiaccio. Scaricare l’acqua e riempirla con acqua fredda (max. 20 °C). La dimensione dei cubetti di ghiaccio non è stata selezionata correttamente. Selezionare il formato LARGE con il tasto mentre l’apparecchio è in modalità di selezione del formato dei cubetti di ghiaccio. I cubetti di ghiaccio più piccoli sono normali per i primi cicli. I cubetti di ghiaccio sono troppo grandi e si attaccano tra loro. La temperatura dell’acqua o dell’am- biente è troppo bassa. Interrompere la produzione di cubetti di ghiaccio. Scaricare l’acqua e riempirla con acqua tiepida (max. 35 °C). Il contenitore dei cubetti di ghiaccio è pieno, ma la lampada di controllo ICE FULL non si accende. Il sensore per il “contenitore dei cubetti di ghiaccio è pieno” è danneggiato. Contattare il nostro servizio o uno spe- cialista. L’apparecchio è in funzione ma non produce cubetti di ghiaccio. Blocco o perdita del tubo del refrigerante. Contattare il nostro servizio o uno spe- cialista. Il compressore è danneggiato. Il motore del ventilatore è difettoso. Dati tecnici Modello: ........................................................... EWB 6068 CB Alimentazione:.......................................... 220 – 240 V~, 50 Hz Consumo di energia: ..................................................... 120 W Produzione di cubetti di ghiaccio: .................. 8 – 10 kg / 24 ore Volume del contenitore dell’acqua: .......................... ca. 1 litro Refrigerante: ....................................................... R600a / 14 g Gas isolante: .......................................... C

(ciclopentano) Classe climatica: ........................................................... SN / N Classe di protezione: ............................................................. Peso netto: ...............................................................ca. 6,5 kg Si riserva il diritto di apportare modiche tecniche e di design nel corso dello sviluppo del prodotto. Questo apparecchio è stato testato secondo tutte le direttive CE in vigore e costruito secondo le ultime norme di sicurezza. Smaltimento Significato del simbolo “Eliminazione” Salvaguardare l’ambiente, gli elettrodomestici non vanno eliminati come riuti domestici. Per l’eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso. Si contribuisce così ad evitare un effetto potenziale sull’am- biente e sulla salute, dovuto magari ad una eliminazione sbagliata. Questo signica un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati. Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni. Il vostro rivenditore e partner contrattuale è anche obbligato a riprendere gratuitamente il vecchio apparecchio.EWB6068CB_IM 06.07.23
