BEDIENUNGSANLEITUNG EWB 6068 CB BOMANN

EWB6068CB_IM 06.07.23

EWB6068CB_IM 06.07.23

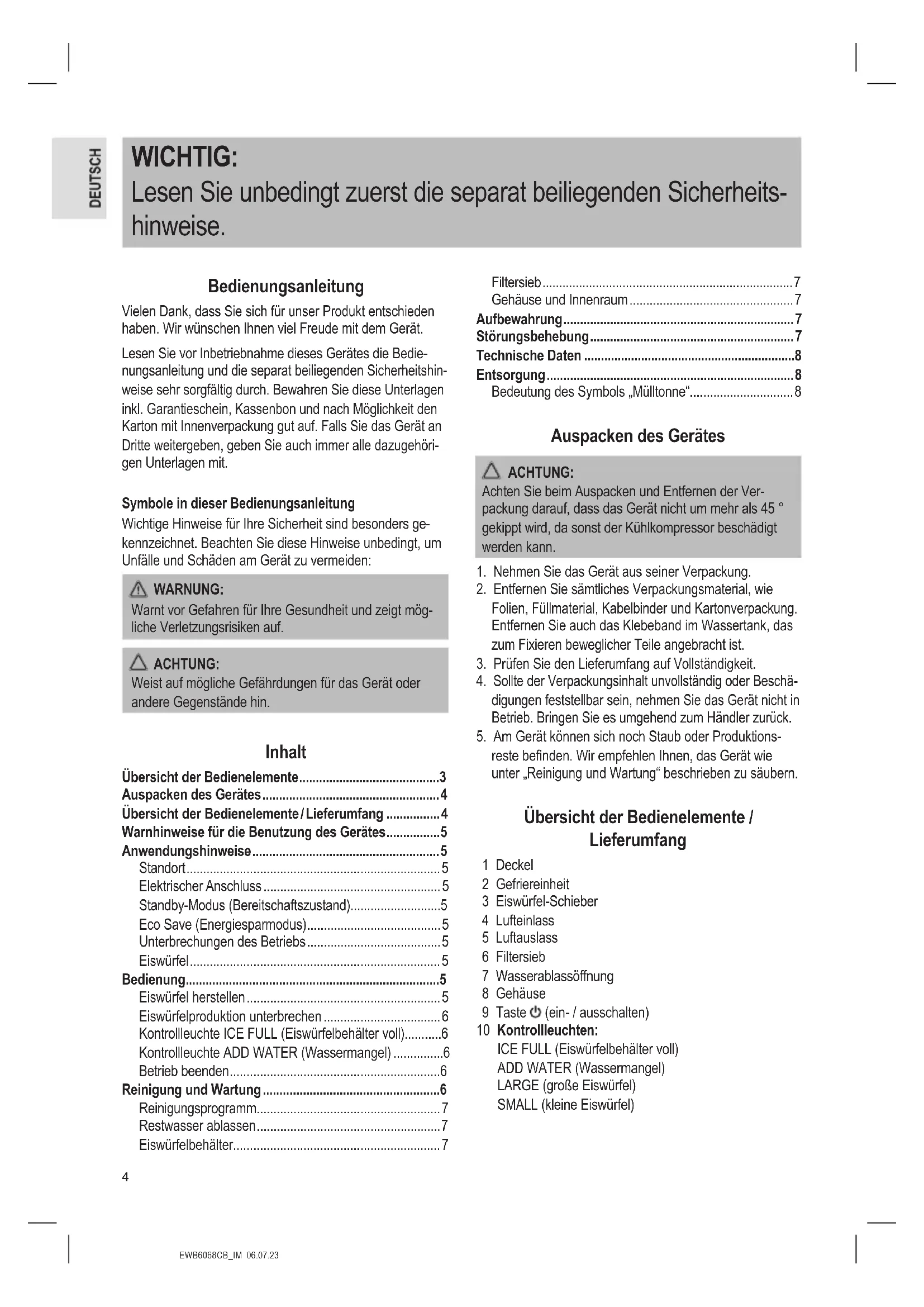

• WICHTIG: Lesen Sie unbedingt zuerst die separat beiliegenden Sicherheits- hinweise. Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedie- nungsanleitung und die separat beiliegenden Sicherheitshin- weise sehr sorgfältig durch. Bewahren Sie diese Unterlagen inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch immer alle dazugehöri- gen Unterlagen mit. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders ge- kennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mög- liche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. Inhalt Übersicht der Bedienelemente p. 3
• Auspacken des Gerätes p. 4
• Übersicht der Bedienelemente / Lieferumfang p. 4
• Warnhinweise für die Benutzung des Gerätes p. 5
• Anwendungshinweise p. 5
• Standort p. 5
• Elektrischer Anschluss p. 5
• Standby-Modus (Bereitschaftszustand) p. 5
• Eco Save (Energiesparmodus) p. 5
• Unterbrechungen des Betriebs p. 5
• Eiswürfel p. 5
• Bedienung p. 5
• Eiswürfel herstellen p. 5
• Eiswürfelproduktion unterbrechen p. 6
• Kontrollleuchte ICE FULL (Eiswürfelbehälter voll) p. 6
• Kontrollleuchte ADD WATER (Wassermangel) p. 6
• Betrieb beenden p. 6
• Reinigung und Wartung p. 6
• Reinigungsprogramm p. 7
• Restwasser ablassen p. 7
• Eiswürfelbehälter p. 7
• Filtersieb p. 7
• Gehäuse und Innenraum p. 7
• Aufbewahrung p. 7
• Störungsbehebung p. 7
• Technische Daten p. 8
• Entsorgung p. 8
• Bedeutung des Symbols „Mülltonne“ Auspacken des Gerätes ACHTUNG: Achten Sie beim Auspacken und Entfernen der Ver- packung darauf, dass das Gerät nicht um mehr als 45 ° gekippt wird, da sonst der Kühlkompressor beschädigt werden kann. p. 8

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie

Folien, Füllmaterial, Kabelbinder und Kartonverpackung. Entfernen Sie auch das Klebeband im Wassertank, das zum Fixieren beweglicher Teile angebracht ist.

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

4. Sollte der Verpackungsinhalt unvollständig oder Beschä-

digungen feststellbar sein, nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Händler zurück.

5. Am Gerät können sich noch Staub oder Produktions-

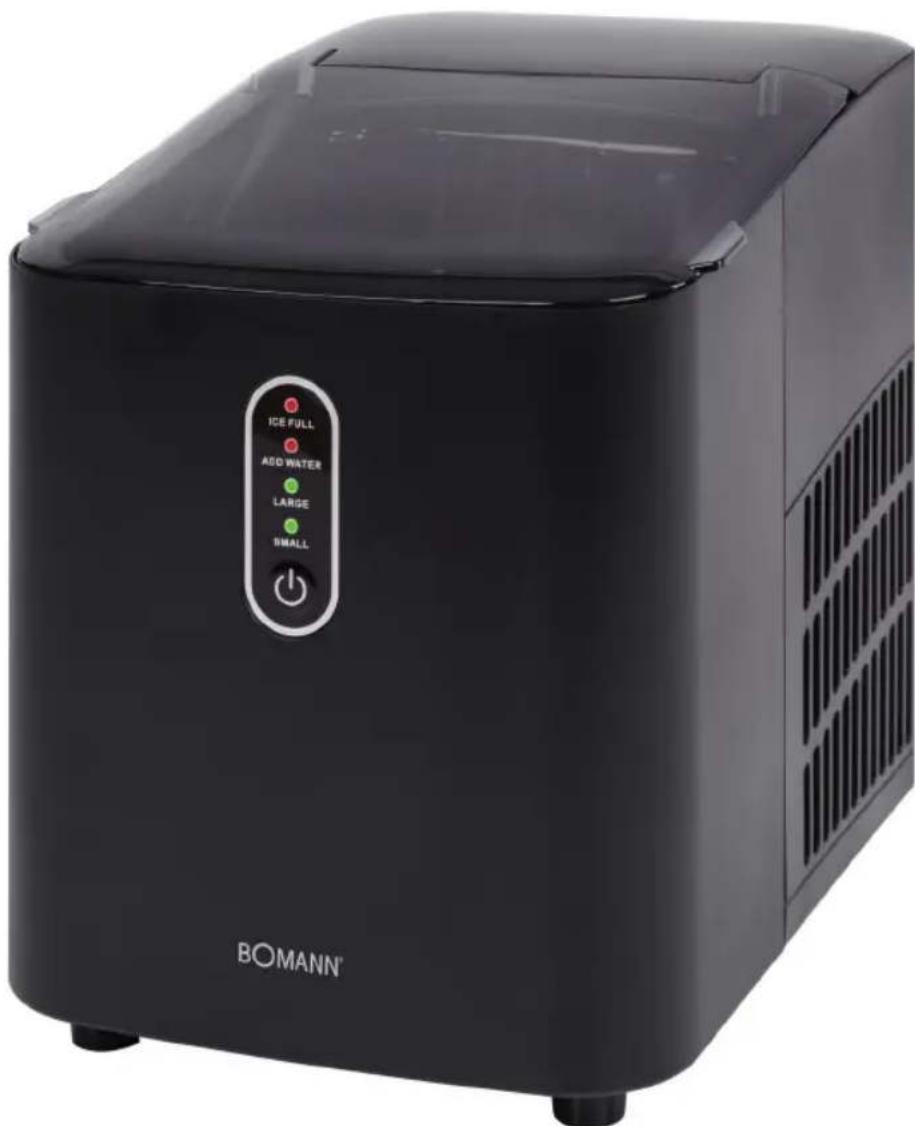

reste benden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Wartung“ beschrieben zu säubern. Übersicht der Bedienelemente / Lieferumfang 1 Deckel 2 Gefriereinheit 3 Eiswürfel-Schieber 4 Lufteinlass 5 Luftauslass 6 Filtersieb 7 Wasserablassöffnung 8 Gehäuse 9 Taste (ein- / ausschalten) 10 Kontrollleuchten: ICE FULL (Eiswürfelbehälter voll) ADD WATER (Wassermangel) LARGE (große Eiswürfel) SMALL (kleine Eiswürfel)5

EWB6068CB_IM 06.07.23

11 Wassertank 12 Eiswürfelbehälter 13 Sensor für den Füllstand der Eiswürfel im Behälter 14 Eisschaufel Warnhinweise für die Benutzung des Gerätes WARNUNG: Das Gerät enthält im Kältemittelkreislauf das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträg- lichkeit, welches brennbar ist. Achten Sie beim Transport und Aufstellen des Gerätes darauf, dass das Gerät nicht herunter fällt. Der Kältemittelkreislauf darf nicht beschä- digt werden. Bei Beschädigung des Kältemittelkreislaufes:

• Offenes Feuer und Zündquellen unbedingt vermeiden.

• Den Netzstecker des Gerätes aus der Steckdose ziehen.

• Den Raum, in dem das Gerät steht, durchlüften. ACHTUNG:

• Halten Sie unbedingt die Wartezeit von 2 Stunden, bei Erstinbetriebnahme oder nach Transport ein, damit sich das Kältemittel absenken kann. Andernfalls würde der Kühlkompressor beschädigt werden.

• Wenn Sie die Eiswürfelproduktion mit der Taste un- terbrechen, warten Sie mindestens 3 Minuten, bevor Sie das Gerät erneut einschalten, um den Kompressor nicht zu beschädigen.

• Trennen Sie das Gerät nicht vom Stromnetz, während das Reinigungsprogramm läuft!

• Gerät nie ohne das Filtersieb betreiben! Anwendungshinweise Standort

• Stellen Sie das Gerät auf eine stabile, waagerechte, wasserresistente und ebene Fläche. Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder Gegen- ständen.

• Stellen Sie das Gerät nicht auf oder in unmittelbarer Nähe von Wärmequellen wie z. B. Öfen, Heizkörpern etc. Elektrischer Anschluss

• Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu nden Sie auf dem Typenschild.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose an. Standby-Modus (Bereitschaftszustand) Die Kontrollleuchte SMALL blinkt. Eco Save (Energiesparmodus) Das Gerät schaltet sich aus, wenn der Eiswürfelbehälter voll ist. Sie protieren von der erhöhten Sicherheit und einem geringeren Stromverbrauch. Unterbrechungen des Betriebs Nach einer Unterbrechung aufgrund von Wassermangel, vollem Eiswürfelbehälter, manuellem Stopp oder Strom- ausfall startet der Kompressor mit einer Verzögerung von 3 Minuten nach dem Wiedereinschalten. Eiswürfel

• Sie können zwischen zwei Größen auswählen: - SMALL (klein) - LARGE (groß)

• Eiswürfel aus dem ersten Produktionszyklus sollten aus hygienischen Gründen nicht verwendet werden.

• Die besten Ergebnisse werden bei einer Wassertempe- ratur zwischen 7 °C und 20 °C und einer Umgebungs- temperatur zwischen 16 °C und 25 °C erzielt.

• Je nach Wasser- und Umgebungstemperatur sind die ersten Eiswürfel kleiner. Erst in den folgenden Zyklen werden die Eiswürfel größer.

• Durch das schnelle Gefrieren können die Eiswürfel „milchig“ aussehen. Dabei handelt es sich um im Wasser eingeschlossene Luft. Die Qualität der Eiswürfel wird dadurch nicht beeinträchtigt.

• Wenn Sie Eiswürfel mit klarem Aussehen wünschen, verwenden Sie Trinkwasser, das zuvor abgekocht und abgekühlt wurde. Bedienung Bei Erstinbetriebnahme oder wenn Sie das Gerät längere Zeit nicht benutzt haben, reinigen Sie das Gerät wie im Kapitel „Reinigung und Wartung“ beschrieben. Verwenden Sie das Reinigungsprogramm des Geräts. Eiswürfel herstellen

1. Stellen Sie sicher, dass die Wasserablassöffnung an der

Unterseite des Gerätes fest verschlossen ist.

2. Öffnen Sie den Deckel und nehmen Sie den Eiswürfel-

3. Am Boden des Wassertanks bendet sich ein Filter.

Achten Sie darauf, dass dieser fest eingesetzt ist.

4. Im Wassertank bendet sich unterhalb der Markierung

MAX ein Pfeil. Füllen Sie ca. 1 Liter frisches Wasser in den Wassertank, maximal bis unter den Pfeil (Mindest- menge: 500 ml). Verwenden Sie ausschließlich Trink- wasser zum Herstellen von Eiswürfeln.

5. Setzen Sie den Eiswürfelbehälter wieder ein und schlie-

6. Stecken Sie den Netzstecker in die Steckdose.6

EWB6068CB_IM 06.07.23

7. Drücken Sie einmal auf die Taste . Die Kontrollleuchten

LARGE und SMALL blinken abwechselnd. Das Gerät bendet sich im Auswahlmodus für die Eiswürfelgröße.

8. Wenn die Kontrollleuchte der gewünschten Eiswürfel-

größe leuchtet, drücken Sie die Taste erneut. Der Kompressor schaltet sich ein. Die Eiswürfelproduktion beginnt. - Halten Sie den Deckel während der Eiswürfelproduk- tion geschlossen. - Ein Zyklus der Eiswürfelherstellung dauert zwischen 8 und 10 Minuten. Eiswürfelproduktion unterbrechen Drücken Sie die Taste , um die Eiswürfelproduktion zu stoppen. Die Kontrollleuchte SMALL blinkt.

• Bei einer manuellen Betriebsunterbrechung wird das nicht benötigte Wasser in den Wassertank zurückgeführt. Erst dann schaltet das Gerät ab. Halbfertige Eiswürfel bleiben an den Kühlstangen hängen. Sobald sie etwas angetaut sind, lösen sie sich und fallen ab.

• Bitte beachten Sie, dass sich Eissplitter bilden können, die den Eiswürfelschieber blockieren. In diesem Fall wird der Mechanismus nach dem Einschalten so lange hin- und herbewegt, bis er wieder frei ist. - Wenn Sie die Eissplitter selbst entfernen wollen, zie- hen Sie zuerst den Netzstecker aus der Steckdose.

• Beachten Sie die Wartezeit von mindestens 3 Minuten, wenn Sie den Betrieb fortsetzen wollen.

• Sie können die Größe der Eiswürfel verändern, solange der Kompressor ausgeschaltet ist. Kontrollleuchte ICE FULL (Eiswürfelbehälter voll) Sobald der Eiswürfelbehälter voll ist, wird die Produktion gestoppt. Die Kontrollleuchte ICE FULL leuchtet. Der Kom- pressor schaltet sich aus.

1. Entnehmen Sie die Eiswürfel. Verwenden Sie ggf. die

beigelegte Eisschaufel. Beim Entnehmen des Eiswürfel- behälters tropft etwas Wasser durch die Löcher am Boden.

2. Nachdem die Kontrollleuchte ICE FULL erlischt, startet

nach einiger Zeit die Eiswürfelproduktion wieder auto- matisch. Kontrollleuchte ADD WATER (Wassermangel) Die Kontrollleuchte zeigt an, wenn zu wenig Wasser im Wassertank ist. Die Eiswürfelproduktion wird automatisch unterbrochen.

1. Öffnen Sie den Deckel.

2. Entleeren Sie den Eiswürfelbehälter.

3. Füllen Sie Trinkwasser nach, wie unter „Eiswürfel her-

stellen“ beschrieben. Da sich noch Restwasser im Gerät benden kann, beachten Sie die MAX-Markierung im Wassertank.

4. Setzen Sie den Eiswürfelbehälter wieder ein und schlie-

5. Drücken Sie die Taste

. Die Kontrollleuchte ADD WATER erlischt. Das Gerät bendet sich wieder im Standby-Modus. Sie können mit der Bedienung fortfahren. Betrieb beenden

1. Drücken Sie die Taste

, um die Eiswürfelproduktion zu stoppen. Die Kontrollleuchte SMALL blinkt.

2. Ziehen Sie den Netzstecker aus der Steckdose.

3. Entnehmen Sie den Eiswürfelbehälter.

4. Lassen Sie das Restwasser ab, wie unter „Reinigung

und Wartung“ beschrieben.

5. Lassen Sie den Deckel des Gerätes offen stehen, damit

sich keine Pilzkulturen oder Bakterien bilden können. Reinigung und Wartung WARNUNG:

• Schalten Sie das Gerät vor der Wartung und der Reinigung aus. Ziehen Sie den Netzstecker aus der Steckdose.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.7

EWB6068CB_IM 06.07.23

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

• Verwenden Sie keine Chemikalien, Säuren, Benzin oder Öl. Reinigungsprogramm Mit diesem Programm wird das Wassersystem mehrmals durchgespült. Der Vorgang dauert ca. 5 Minuten. Wichtig! Während des Reinigungsprogramms darf das Ge- rät nicht vom Stromnetz getrennt werden.

1. Im Wassertank bendet sich unterhalb der Markierung

MAX ein Pfeil. Füllen Sie ca. 1 Liter frisches Wasser in den Wassertank, maximal bis unter den Pfeil.

2. Während sich das Gerät im Standby-Modus bendet,

halten Sie die Taste circa 2 Sekunden gedrückt. Das Gerät startet das Reinigungsprogramm. Die vier Kontroll- leuchten blinken abwechselnd.

3. Das Gerät schaltet automatisch in den Standby-Modus,

wenn das Reinigungsprogramm beendet ist.

4. Lassen Sie das Wasser aus dem Gerät ab. Entsorgen

Sie das Wasser. Restwasser ablassen Lassen Sie das Restwasser nach jeder Benutzung des Gerätes oder am Ende des Tages ab.

1. Stellen Sie das Gerät an eine Tischkante. Halten Sie

eine Schüssel unter die Wasserablassöffnung.

2. Ziehen Sie den Verschluss am Boden heraus.

3. Nachdem das Restwasser abgeossen ist, setzen Sie

den Verschluss wieder in die Öffnung. Eiswürfelbehälter Entnehmen Sie den Eiswürfelbehälter. Reinigen Sie diesen im warmen Spülwasser unter Zusatz von etwas Handspül- mittel. Spülen Sie mit klarem Wasser nach. Filtersieb Reinigen Sie das Filtersieb in regelmäßigen Abständen, um Kalkablagerungen zu entfernen.

1. Ziehen Sie das Filtersieb vom Boden des Wassertanks

2. Spülen Sie das Filtersieb unter ießendem Wasser aus.

Sie können eine Nylonbürste zur Hilfe nehmen.

3. Stecken Sie das Filtersieb wieder auf die Stifte am

Boden des Wassertanks. ACHTUNG: Benutzen Sie das Gerät nie ohne das Filtersieb! Gehäuse und Innenraum

• Reinigen Sie das Gehäuse und das Innere des Gerätes mit einem feuchten Tuch. Achten Sie darauf, dass keine Feuchtigkeit in die Lufteinlass- oder Luftauslassöffnun- gen gelangt.

• Verwenden Sie eine verdünnte Lösung aus Essig und Wasser.

• Wischen Sie den Innenraum des Gerätes trocken. Aufbewahrung

• Lassen Sie den Innenraum des Gerätes vollständig trocknen, bevor Sie den Deckel schließen und das Gerät verstauen.

• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeit- raum nicht benutzen möchten.

• Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort. Störungsbehebung Problem Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Das Gerät hat keine Stromversorgung. Überprüfen Sie die Steckdose mit einem anderen Gerät. Setzen Sie den Netzstecker richtig ein. Kontrollieren Sie die Haussicherung. Das Gerät ist defekt. Wenden Sie sich an unseren Service oder an einen Fachmann. Der Kompressor macht abnor- male Geräusche. Die Netzspannung ist zu gering. Schalten Sie das Gerät aus und prüfen Sie die Netzspannung. Die Kontrollleuchte ADD WATER leuchtet. Wassermangel. Füllen Sie Wasser nach wie im Kapitel „Bedienung“ „Eiswürfel herstellen“ beschrieben.8

EWB6068CB_IM 06.07.23

Problem Mögliche Ursache Abhilfe Die Kontrollleuchte ICE FULL leuchtet. Der Eiswürfelbehälter ist voll. Entleeren Sie den Eiswürfelbehälter. Die Eiswürfel sind zu klein. Die Umgebungstemperatur ist zu hoch. Stellen Sie das Gerät an einen kühleren Ort. Sorgen Sie für eine ausreichende Luftzirkulation um das Gerät. Die Wassertemperatur ist zu hoch. Stoppen Sie die Eiswürfelproduktion. Las- sen Sie etwas Wasser ab und füllen Sie kaltes Wasser (max. 20 °C) nach. Eiswürfelgröße falsch ausgewählt. Wählen Sie mit der Taste die Größe LARGE, während sich das Gerät im Auswahlmodus für die Eiswürfelgröße bendet. Bei den ersten Zyklen sind kleinere Eis- würfel normal. Die Eiswürfel sind zu groß und kleben zusammen. Die Wassertemperatur oder die Umge- bungstemperatur ist zu niedrig. Stoppen Sie die Eiswürfelproduktion. Las- sen Sie etwas Wasser ab und füllen Sie lauwarmes Wasser (max. 35 °C) nach. Der Eiswürfelbehälter ist voll, die Kontrollleuchte ICE FULL leuchtet aber nicht. Der Sensor für „Eiswürfelbehälter ist voll“ ist beschädigt. Wenden Sie sich an unseren Service oder an einen Fachmann. Das Gerät ist in Betrieb, produ- ziert aber keine Eiswürfel. Verstopfung oder Leck der Kältemittel- leitung. Wenden Sie sich an unseren Service oder an einen Fachmann. Der Kompressor ist beschädigt. Der Lüftermotor ist defekt. Technische Daten Modell: ............................................................. EWB 6068 CB Spannungsversorgung: ............................ 220 – 240 V~, 50 Hz Leistungsaufnahme:......................................................120 W Eiswürfelkapazität: ........................................ 8 – 10 kg / 24 Std. Wasserbehälterkapazität: .......................................ca. 1 Liter Kältemittel:........................................................... R600a / 14 g Isolationsblähgas: .................................. C

(Cyclopentan) Klimaklasse: .................................................................. SN / N Schutzklasse: ......................................................................... Nettogewicht: ...........................................................ca. 6,5 kg Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft und nach den neuesten sicherheits- technischen Vorschriften gebaut. Entsorgung Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte ge- hören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektro- geräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kosten- freien Rücknahme des Altgerätes verpichtet.EWB6068CB_IM 06.07.23
