HASZNÁLATI ÚTMUTATÓ EWB 6068 CB BOMANN

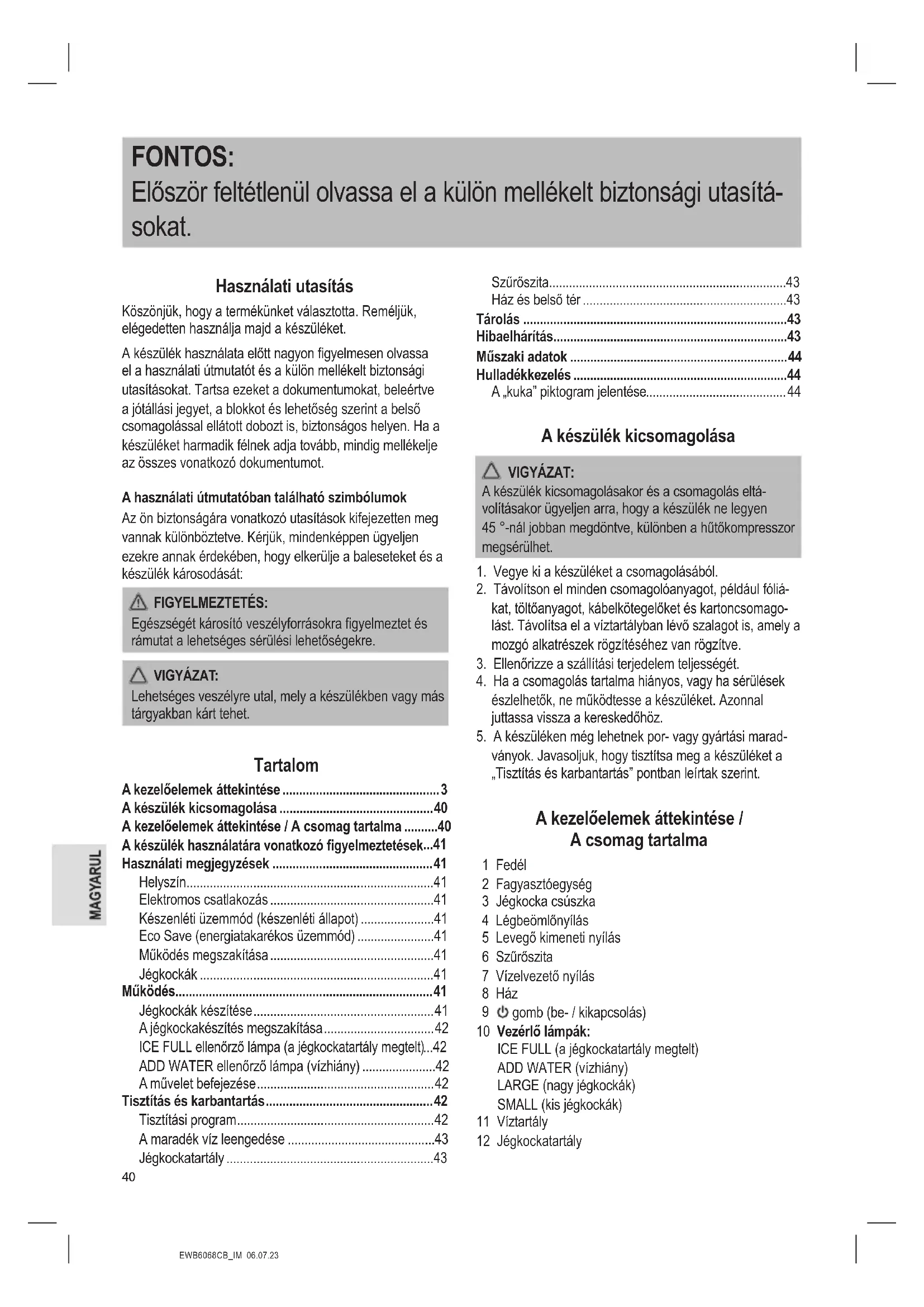

FONTOS: Először feltétlenül olvassa el a külön mellékelt biztonsági utasítá- sokat. Használati utasítás Köszönjük, hogy a termékünket választotta. Reméljük, elégedetten használja majd a készüléket. A készülék használata előtt nagyon gyelmesen olvassa el a használati útmutatót és a külön mellékelt biztonsági utasításokat. Tartsa ezeket a dokumentumokat, beleértve a jótállási jegyet, a blokkot és lehetőség szerint a belső csomagolással ellátott dobozt is, biztonságos helyen. Ha a készüléket harmadik félnek adja tovább, mindig mellékelje az összes vonatkozó dokumentumot. A használati útmutatóban található szimbólumok Az ön biztonságára vonatkozó utasítások kifejezetten meg vannak különböztetve. Kérjük, mindenképpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását: FIGYELMEZTETÉS: Egészségét károsító veszélyforrásokra gyelmeztet és rámutat a lehetséges sérülési lehetőségekre. VIGYÁZAT: Lehetséges veszélyre utal, mely a készülékben vagy más tárgyakban kárt tehet. Tartalom A kezelőelemek áttekintése ...............................................3 A készülék kicsomagolása ..............................................40 A kezelőelemek áttekintése / A csomag tartalma ..........40 A készülék használatára vonatkozó gyelmeztetések

• Használati megjegyzések p. 41
• Helyszín p. 41
• Elektromos csatlakozás p. 41
• Készenléti üzemmód (készenléti állapot) p. 41
• Eco Save (energiatakarékos üzemmód) p. 41
• Működés megszakítása p. 41
• Jégkockák p. 41
• Működés p. 41
• Jégkockák készítése p. 41
• A jégkockakészítés megszakítása ICE FULL ellenőrző lámpa (a jégkockatartály megtelt) p. 42

• ADD WATER ellenőrző lámpa (vízhiány) p. 42
• A művelet befejezése p. 42
• Tisztítás és karbantartás p. 42
• Tisztítási program p. 42
• A maradék víz leengedése p. 43
• Jégkockatartály p. 43
• Szűrőszita p. 43
• Ház és belső tér p. 43
• Tárolás p. 43
• Hibaelhárítás p. 43
• Műszaki adatok p. 44
• Hulladékkezelés p. 44
• A „kuka” piktogram jelentése A készülék kicsomagolása VIGYÁZAT: A készülék kicsomagolásakor és a csomagolás eltá- volításakor ügyeljen arra, hogy a készülék ne legyen 45 °-nál jobban megdöntve, különben a hűtőkompresszor megsérülhet. p. 44

1. Vegye ki a készüléket a csomagolásából.

2. Távolítson el minden csomagolóanyagot, például fóliá-

kat, töltőanyagot, kábelkötegelőket és kartoncsomago- lást. Távolítsa el a víztartályban lévő szalagot is, amely a mozgó alkatrészek rögzítéséhez van rögzítve.

3. Ellenőrizze a szállítási terjedelem teljességét.

4. Ha a csomagolás tartalma hiányos, vagy ha sérülések

észlelhetők, ne működtesse a készüléket. Azonnal juttassa vissza a kereskedőhöz.

5. A készüléken még lehetnek por- vagy gyártási marad-

ványok. Javasoljuk, hogy tisztítsa meg a készüléket a „Tisztítás és karbantartás” pontban leírtak szerint. A kezelőelemek áttekintése / A csomag tartalma 1 Fedél 2 Fagyasztóegység 3 Jégkocka csúszka 4 Légbeömlőnyílás 5 Levegő kimeneti nyílás 6 Szűrőszita 7 Vízelvezető nyílás 8 Ház

gomb (be- / kikapcsolás) 10 Vezérlő lámpák: ICE FULL (a jégkockatartály megtelt) ADD WATER (vízhiány) LARGE (nagy jégkockák) SMALL (kis jégkockák) 11 Víztartály 12 JégkockatartályEWB6068CB_IM 06.07.23

13 A tartályban lévő jégkocka szintjének érzékelője 14 Jégkanalat A készülék használatára vonatkozó gyelmeztetések FIGYELMEZTETÉS: A készülék a hűtőközegkörben izobután (R600a) hűtőkö- zeget tartalmaz, amely egy magas környezeti kompatibi- litású földgáz, amely gyúlékony. A készülék szállításakor és felállításakor ügyeljen arra, hogy a készülék ne essen le. A hűtőközegkör nem sérülhet meg. Ha a hűtőközeg-kör megsérült:

• Mindenképpen kerülje a nyílt lángot és a gyújtóforrá- sokat.

• Húzza ki a készülék hálózati dugaszát a konnektorból.

• Szellőztesse ki a helyiséget, amelyben a készülék található. VIGYÁZAT:

• A készülék első használatakor vagy szállítás után min- denképpen tartsa be a 2 órás várakozási időt, hogy a hűtőközeg le tudjon ülepedni. Ellenkező esetben a hűtőkompresszor megsérülhet.

• Ha a gombbal megszakítja a jégkockakészítést, várjon legalább 3 percet, mielőtt újra bekapcsolja a ké- szüléket, hogy elkerülje a kompresszor károsodását.

• Ne válassza le a készüléket a hálózatról, amíg a tisztítási program fut!

• Soha ne működtesse a készüléket a szűrőszita nélkül! Használati megjegyzések Helyszín

• Helyezze a készüléket stabil, vízszintes, vízálló és vízszintes felületre. Tartson legalább 10 cm távolságot a falaktól vagy tárgyaktól.

• Ne helyezze a készüléket hőforrásokra vagy azok köz- vetlen közelébe, például kályhára, radiátorra stb. Elektromos csatlakozás

• Ellenőrizze, hogy a használni kívánt hálózati feszültség megfelel-e a készülék feszültségének. Az információt a típustáblán találja.

• A készüléket csak megfelelően felszerelt, földelt aljzat- hoz csatlakoztassa. Készenléti üzemmód (készenléti állapot) A vezérlőlámpa SMALL villog. Eco Save (energiatakarékos üzemmód) A készülék kikapcsol, ha a jégkockatartály megtelt. Nagyobb biztonságot és alacsonyabb energiafogyasztást élvezhet. Működés megszakítása Vízhiány, teli jégkockatartály, kézi leállítás vagy áramszünet miatti megszakítás után a kompresszor 3 perces késlelte- téssel indul újra a bekapcsolást követően. Jégkockák

• Két méret közül választhat: - SMALL (kicsi) - LARGE (nagy)

• Az első gyártási ciklusból származó jégkockákat higiéniai okokból nem szabad felhasználni.

• A legjobb eredményt 7 °C és 20 °C közötti vízhőmérsék- leten és 16 °C és 25 °C közötti környezeti hőmérsékleten érheti el.

• A víz- és környezeti hőmérséklettől függően az első jég- kockák kisebbek. Csak a következő ciklusokban lesznek nagyobbak a jégkockák.

• A gyors fagyasztás miatt a jégkockák „tejszerűnek” tűnhetnek. Ez a vízben megrekedt levegő miatt van. Ez nem befolyásolja a jégkockák minőségét.

• Ha tiszta megjelenésű jégkockákat szeretne, használjon olyan ivóvizet, amelyet előzőleg felforrtak és lehűtöttek. Működés Ha először használja a készüléket, vagy ha hosszabb ideje nem használta, tisztítsa meg a készüléket a „Tisztítás és karbantartás” fejezetben leírtak szerint. Használja a készü- lék tisztítási programját. Jégkockák készítése

1. Ügyeljen arra, hogy a készülék alján lévő vízleeresztő

nyílás szorosan zárva legyen.

2. Nyissa ki a fedelet, és vegye ki a jégkockatartályt.

3. A víztartály alján található egy szűrő. Győződjön meg

róla, hogy az szilárdan be van-e helyezve.

4. A víztartályon a MAX jelzés alatt egy nyíl található. Tölt-

sön kb. 1 liter friss vizet a víztartályba, maximum a nyíl alatt lévő mennyiségig (minimális mennyiség: 500 ml). Kizárólag ivóvizet használjon jégkockák készítéséhez.

5. Helyezze vissza a jégkockatartályt, és zárja le a fedelet.

6. Helyezze be a hálózati dugót a konnektorba.

7. Nyomja meg egyszer a

gombot. A vezérlőlámpák LARGE és SMALL felváltva villognak. A készülék jég- kocka méretválasztó üzemmódban van.

8. Amikor a kívánt jégkockaméret kontrolllámpája kigyullad,

nyomja meg újra a gombot. A kompresszor bekapcsol. A jégkocka előállítása megkezdődik. - A jégkockakészítés alatt tartsa zárva a fedelet. - Egy jégkockakészítési ciklus 8 – 10 percig tart.EWB6068CB_IM 06.07.23

A jégkockakészítés megszakítása A jégkockakészítés leállításához nyomja meg a gombot. A vezérlőlámpa SMALL villog.

• Ha a működést kézzel szakítja meg, a nem szükséges víz visszakerül a víztartályba. A készülék csak ezután kapcsol ki. A félig kész jégkockák a hűtőrudakon marad- nak. Amint egy kicsit felolvadtak, leválnak és leesnek.

• Vegye gyelembe, hogy jégszilánkok képződhetnek és eltömíthetik a jégkockacsúszdát. Ebben az esetben a bekapcsolás után a mechanizmust előre-hátra kell mozgatni, amíg újra szabaddá nem válik. - Ha a jégszilánkokat saját maga szeretné eltávolítani, először húzza ki a hálózati dugót a konnektorból.

• Vegye gyelembe a legalább 3 perces várakozási időt, ha folytatni kívánja a műveletet.

• A jégkockák méretét mindaddig változtathatja, amíg a kompresszor ki van kapcsolva. ICE FULL ellenőrző lámpa (a jégkockatartály megtelt) Amint a jégkockatartály megtelt, a termelés leáll. Az ICE FULL ellenőrző lámpa kigyullad. A kompresszor kikapcsol.

1. Vegye ki a jégkockákat. Szükség esetén használja a

mellékelt jégkanalat. A jégkockatartály eltávolításakor némi víz csöpög az alján lévő lyukakon keresztül.

2. Miután az ICE FULL ellenőrző lámpa kialszik, a jégkoc-

kakészítés egy idő után automatikusan újraindul. ADD WATER ellenőrző lámpa (vízhiány) A kontroll-lámpa jelzi, ha nincs elég víz a víztartályban. A jégkockakészítés automatikusan megszakad.

1. Nyissa ki a fedelet.

2. Ürítse ki a jégkockatartályt.

3. Töltse fel újra ivóvízzel a „Jégkockák készítése” című

fejezetben leírtak szerint. Mivel a készülékben még mindig lehet vízmaradék, gyeljen a víztartályon lévő MAX jelölésre.

4. Helyezze vissza a jégkockatartályt, és zárja le a fedelet.

gombot. A ADD WATER ellenőrző lámpa kialszik. A készülék ismét készenléti üzemmódban van. Folytathatja a műveletet. A művelet befejezése

gombot a jégkockakészítés leállításá- hoz. A vezérlőlámpa SMALL villog.

2. Húzza ki a hálózati csatlakozót a konnektorból.

3. Vegye ki a jégkockatartályt.

4. A maradék vizet a „Tisztítás és karbantartás” című feje-

zetben leírtak szerint ürítse le.

5. Hagyja nyitva a készülék fedelét, hogy ne alakulhassa-

nak ki gombakultúrák vagy baktériumok. Tisztítás és karbantartás FIGYELMEZTETÉS:

• Karbantartás és tisztítás előtt kapcsolja ki a készüléket. Húzza ki a hálózati dugót a konnektorból.

• Tisztításkor soha ne merítse a készüléket vízbe. Ez áramütést vagy tüzet okozhat. VIGYÁZAT:

• Ne használjon drótkefét vagy más koptató tárgyakat.

• Ne használjon durva vagy súroló hatású tisztítósze- reket.

• Ne használjon vegyszereket, savakat, benzint vagy olajat. Tisztítási program Ezzel a programmal a vízrendszer többször átöblítésre kerül. A folyamat körülbelül 5 percig tart. Fontos! A készüléket a tisztítási program alatt nem szabad leválasztani a hálózatról.

1. A víztartályon a MAX jelzés alatt egy nyíl található. Tölt-

sön kb. 1 liter friss vizet a víztartályba, maximum a nyíl alatt lévő mennyiségig.

2. Miközben a készülék készenléti üzemmódban van,

nyomja meg és tartsa lenyomva a gombot kb. 2 má- sodpercig. A készülék elindítja a tisztítási programot. A négy vezérlőlámpa felváltva villog.

3. A készülék automatikusan készenléti üzemmódba kap-

csol, amikor a tisztítási program befejeződik.

4. Engedje le a vizet a készülékből. Dobja ki a vizet.EWB6068CB_IM 06.07.23

A maradék víz leengedése A maradék vizet a készülék minden egyes használata után vagy a nap végén engedje le.

1. Helyezze a készüléket egy asztal szélére. Tartson egy

tálat a vízleeresztő nyílás alá.

2. Húzza ki az alján lévő dugót.

3. Miután a maradék víz lecsöpögött, helyezze vissza a

dugót a nyílásba. Jégkockatartály Vegye ki a jégkockatartályt. Tisztítsa meg meleg öblítővíz- ben, kevés kézi mosogatószerrel. Öblítse ki tiszta vízzel. Szűrőszita Rendszeres időközönként tisztítsa meg a szűrőszitát a vízkőlerakódások eltávolítása érdekében.

1. Húzza le a szűrőszitát a víztartály aljáról.

2. Öblítse ki a szűrőszitát folyó víz alatt. Segítségül hasz-

nálhat egy nejlonkefét.

3. Tegye vissza a szűrőszitát a víztartály alján lévő csa-

pokra. VIGYÁZAT: Soha ne használja a készüléket a szűrőszita nélkül! Ház és belső tér

• Tisztítsa meg a készülékház és a készülék belsejét nedves ruhával. Ügyeljen arra, hogy a levegő be- és kimeneti nyílásokba ne kerüljön nedvesség.

• Használjon ecet és víz hígított oldatát.

• Törölje szárazra a készülék belsejét. Tárolás

• Hagyja teljesen megszáradni a készülék belsejét, mielőtt lezárja a fedelet és tárolja a készüléket.

• Javasoljuk, hogy a készüléket az eredeti csomagolásban tárolja, ha hosszabb ideig nem kívánja használni.

• A készüléket mindig gyermekek elől elzárva, jól szellőző és száraz helyen tárolja. Hibaelhárítás Probléma Lehetséges ok Megoldás A készülék nem működik. A készüléknek nincs tápellátása. Ellenőrizze a hálózati aljzatot egy másik készülékkel. Helyesen dugja be a hálózati dugót. Ellenőrizze a házi biztosítékot. A készülék meghibásodott. Forduljon szervizünkhöz vagy szakem- berhez. A kompresszor rendellenes hangokat ad ki. A hálózati feszültség túl alacsony. Kapcsolja ki a készüléket, és ellenőrizze a hálózati feszültséget. Az ADD WATER ellenőrző lámpa kigyullad. Vízhiány. Töltse fel vízzel a „Működés” „Jégkoc- kák készítése” című fejezetben leírtak szerint. A ICE FULL ellenőrző lámpa világít. A jégkockatartály megtelt. Ürítse ki a jégkockatartályt. A jégkockák túl kicsik. A környezeti hőmérséklet túl magas. Vigye a készüléket hűvösebb helyre. Gondoskodjon a készülék körüli megfelelő légáramlásról. A víz hőmérséklete túl magas. Állítsa le a jégkockakészítést. Engedjen le egy kis vizet, és töltse fel újra hideg vízzel (max. 20 °C). A jégkocka mérete helytelenül van kiválasztva. Válassza ki a LARGE méretet a gomb- bal, miközben a készülék jégkocka méret- választó üzemmódban van. Az első néhány ciklusban a kisebb jég- kockák normálisak.EWB6068CB_IM 06.07.23

Probléma Lehetséges ok Megoldás A jégkockák túl nagyok és össze- tapadnak. A vízhőmérséklet vagy a környezeti hőmérséklet túl alacsony. Állítsa le a jégkockakészítést. Engedjen le egy kis vizet, és töltse fel újra langyos vízzel (max. 35 °C). A jégkockatartály megtelt, de az ICE FULL ellenőrző lámpa nem világít. A „a jégkockatartály megtelt” érzékelője megsérült. Forduljon szervizünkhöz vagy szakem- berhez. A készülék működik, de nem állít elő jégkockákat. A hűtőközegcső eltömődése vagy szivárgása. Forduljon szervizünkhöz vagy szakem- berhez. A kompresszor megsérült. A ventilátor motorja meghibásodott. Műszaki adatok Modell: ............................................................. EWB 6068 CB Tápegység: .............................................. 220 – 240 V~, 50 Hz Energiafogyasztás: .......................................................120 W Jégkocka előállítása: ...................................... 8 – 10 kg / 24 óra Víztartály térfogata: .................................................. kb. 1 liter Hűtőközeg: .......................................................... R600a / 14 g Szigetelő fúvógáz: ................................... C

(Ciklopentán) Éghajlati osztály: ........................................................... SN / N Védelmi osztály: ..................................................................... Nettó súly: ................................................................kb. 6,5 kg A műszaki és kivitelezési módosítások jogát a folyamatos termékfejlesztés miatt fenntartjuk. Ezt a készüléket az összes vonatkozó, hatályos CE-irány- elvnek megfelelően tesztelték, és a legújabb biztonsági előírásoknak megfelelően gyártották. Hulladékkezelés A „kuka” piktogram jelentése Kímélje környezetünket, az elektromos készülé- kek nem a háztartási szemétbe valók. Használja az elektromos készülékek ártalmat- lanítására kijelölt gyűjtőhelyeket, ott adja le azokat az elektromos készülékeit, amelyeket többé már nem kíván használni. Ezzel segítséget nyújt ahhoz, hogy elkerülhetők legyenek azok a hatások, amelyeket a helytelen „szemétre dobás” gyakorolhat a környezetre és az emberi egészségre. Ezzel hozzájárul az újrahasznosításhoz, a recyclinghoz és a kiöregedett elektromos és elektronikus készülékek értékesí- tésének egyéb formáihoz. Az önkormányzatoknál vagy a polgármesteri hivatalokban tájékoztatást kaphat arról, hogy hova viheti a kiselejtezett készülékeket. Az Ön kereskedője és szerződéses partnere köteles a régi készüléket is ingyenesen visszavenni.EWB6068CB_IM 06.07.23
