MANUAL DE USUARIO DVG 3006 CB BOMANN

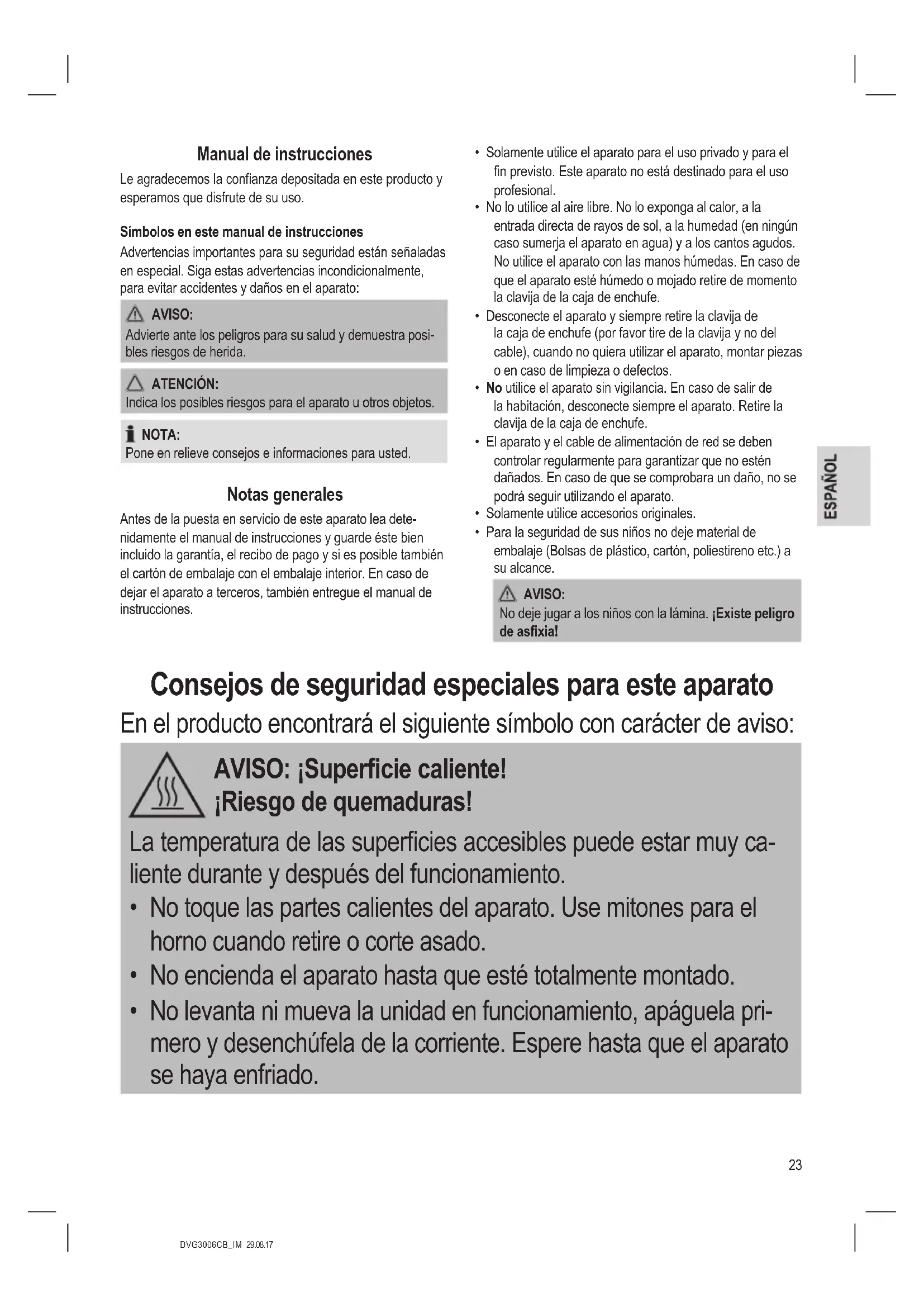

Manual de instrucciones Le agradecemos la conanza depositada en este producto y esperamos que disfrute de su uso. Símbolos en este manual de instrucciones Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato: AVISO: Advierte ante los peligros para su salud y demuestra posi- bles riesgos de herida. ATENCIÓN: Indica los posibles riesgos para el aparato u otros objetos. NOTA: Pone en relieve consejos e informaciones para usted. Notas generales Antes de la puesta en servicio de este aparato lea dete- nidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

• Solamente utilice el aparato para el uso privado y para el n previsto. Este aparato no está destinado para el uso profesional.

• No lo utilice al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.

• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.

• No utilice el aparato sin vigilancia. En caso de salir de la habitación, desconecte siempre el aparato. Retire la clavija de la caja de enchufe.

• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.

• Solamente utilice accesorios originales.

• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance. AVISO: No deje jugar a los niños con la lámina. ¡Existe peligro de asxia! Consejos de seguridad especiales para este aparato En el producto encontrará el siguiente símbolo con carácter de aviso: AVISO: ¡Supercie caliente! ¡Riesgo de quemaduras! La temperatura de las supercies accesibles puede estar muy ca- liente durante y después del funcionamiento.

• No toque las partes calientes del aparato. Use mitones para el horno cuando retire o corte asado.

• No encienda el aparato hasta que esté totalmente montado.

• No levanta ni mueva la unidad en funcionamiento, apáguela pri- mero y desenchúfela de la corriente. Espere hasta que el aparato se haya enfriado.24

DVG3006CB_IM 29.08.17

AVISO: ¡Peligro de lesiones! Los pinchos de kebab están alados. Manipuleos con cuidado. Es necesaria una estrecha supervisión cuando los niños manipulen los pinchos. ATENCIÓN: ¡Peligro de incendio!

• El aceite y la grasa se pueden quemar si se calientan en exceso. Mantenga una distancia de seguridad suciente (50 cm) con res- pecto a objetos inamables, tales como cortinas, mobiliario, etc.

• ¡No cubra las ranuras de ventilación!

• ¡Coloque el dispositivo sobre una supercie resistente al calor! La supercie debe ser fácil de limpiar, ya que son inevitables las salpi- caduras.

• Debido al aumento de calor y a los vapores, no coloque el aparato debajo de armarios de cocina.

• Para la ventilación, deje como mínimo 30 cm de espacio libre alre- dedor del aparato.

• Asegúrese de que el cable de alimentación no toque las partes calientes del aparato durante su uso.

• No utilice el aparato con un temporizador externo o un sistema de control remoto independiente.

• No repare usted mismo el aparato. Póngase en contacto con un técnico autorizado. Si el cable de alimentación está dañado, corres- ponde al fabricante, a su representante o persona de cualicación similar su reemplazo para evitar peligros.

• Este aparato puede ser usado por niños de 8 o más años de edad y personas con capacidades físicas, sensoriales o mentales reduci- das, o falta de experiencia y conocimientos, si reciben supervisión o instrucciones sobre el uso del aparato de forma segura y com- prenden los riesgos implicados.25

DVG3006CB_IM 29.08.17

• Los niños no deben jugar con el aparato.

• La limpieza y el mantenimiento del usuario no deben ser realizados por niños menores de 8 años, y en este caso con supervisión.

• Mantenga el aparato y el cable fuera del alcance de niños menores de 8 años. ATENCIÓN: Este aparato no está diseñado para sumergirlo en agua durante la limpieza. Por favor, consulte las instrucciones contenidas en el capítulo “Limpieza”. Uso previsto Este aparato se usa para asar doner kebab / gyros, pinchos de carne / verduras o aves. El aparato está destinado al uso doméstico y aplicaciones similares. Sólo se utilizará tal como se describe en el manual de usuario. No utilice el aparato con ningún otro n. Cualquier otro uso no está aceptado y podría provocar daños materiales o lesiones físicas. El fabricante no asume ninguna responsabilidad por los daños que se puedan producir por un uso incorrecto. Desembalaje del aparato

1. Extraiga el aparato del embalaje.

2. Retire todos los materiales de embalaje, tales como pelí-

culas, material de relleno, bridas de cable y cartón.

3. Compruebe que estén todos los materiales.

4. En caso de entrega incompleta o de daños, no encienda

el aparato. Devuélvalo a su distribuidor inmediatamente. NOTA: Es posible que queden residuos derivados de la pro- ducción o polvo en el aparato. Se recomienda limpiar el aparato tal como se indica en el capítulo “Limpieza”. Indicación de los elementos de manejo / Contenido en la entrega 1 Pantalla reectora 2 Borde del engranaje (6 unidades) 3 Pinchos de kebab (6 unidades) 4 Engranaje con transversal 5 Pincho 6 Bandeja para pinchos de kebab 7 Bandeja de goteo 8 Interruptor (encendido / apagado) 9 Base 10 Eje motor con muesca 11 Muelle de jación de la pantalla reectora 12 Elemento de calefacción 13 Transversal 14 Tornillo de bloqueo 15 Soporte de jación Ensamblaje Observe las ilustraciones de la página 3. Figura A

1. Empuje la pantalla reectora entre el elemento calentador

y el panel trasero del chasis. Los raíles de guía laterales de la pantalla reectora deben colocarse en los recesos laterales del chasis. Ponga la pantalla reectora delante del muelle de jación. Compruebe que la pantalla reec- tora esté rmemente colocada.

2. Ponga la bandeja de goteo sobre el eje motor en el centro

3. Aguante la bandeja de asado con la punta hacia arriba.

Ponga el extremo inferior de la bandeja de asado en el eje motor de forma que la pestaña encaje en la ranura. Puede tener que doblar ligeramente la bandeja de asado. Figura B Asegure el engranaje con el transversal del aparato:

1. Aoje el tornillo de bloqueo del transversal.

2. Deslice el transversal con el tornillo en el receso del

4. Ponga el engranaje en la punta del pincho para carne.

Puede tener que doblar ligeramente el engranaje.

5. Introduzca la parte inferior del transversal en la ranura del

centro del panel posterior del chasis.

6. Apriete a mano el tornillo de bloqueo.26

DVG3006CB_IM 29.08.17

Notas de uso Conexión eléctrica

1. Asegúrese de que el interruptor (8) esté en la posición

2. Antes de introducir el enchufe en la toma de corriente,

compruebe que la tensión de la red de suministro que se va a utilizar coincide con la del aparato. Encontrará la información necesaria en la placa de identicación.

3. Conecte el enchufe a una toma resistente a tensión

adecuadamente instalada exclusivamente. Encendido / Apagado El interruptor (8) enciende y apaga el aparato. = Encendido (El testigo del interruptor se enciende.) = Apagado Antes de utilizar por primera vez

1. Introduzca solamente la pantalla reectora.

2. El elemento calefactor está cubierto por una capa

protectora. Use el aparato sin los demás componentes y sin alimentos durante aproximadamente 10 minutos para eliminarla. NOTA: Es normal la producción de leves humos y olores con este procedimiento. Asegúrese de disponer de una ventilación adecuada. AVISO: ¡Riesgo de quemaduras! ¡Deje enfriar el aparato antes de montar los demás com- ponentes! Preparación Atraviese con los productos sazonados que vaya a asar los pinchos de carne o kebab. ATENCIÓN: Asegúrese de mantener aproximadamente 1 cm de sepa- ración entre los productos que vaya a asar y los elementos calentadores. NOTA: No ponga los productos que vaya a asar más altos que la altura del elemento calentador. Doner kebab Cuando se corta en rodajas nas puede asar hasta 3 kg de carne simultáneamente.

1. Prepare el asado como se indica en “Ensamblaje“

2. Pase los cortes de carne por el centro del pincho para

carne. Comience con los cortes más grandes de carne.

3. Para terminar, según sus preferencias, ponga una cebolla

o tomate sobre el pincho. Pinchos de carne o verduras

1. Prepare el asado como se indica en “Ensamblaje“.

2. Ponga los bordes del engranaje sobre el mango de plás-

tico de los pinchos del kebab hasta el fondo. El lado plano debe estar orientado hacia arriba. Tenga en cuenta las ra- nuras de los bordes del engranaje y la protuberancia res- tante en el pincho.

3. Pase trozos pequeños de carne y / o

verdura por los pinchos de kebab.

4. Ponga los pinchos de kebab en los

recesos exteriores del engranaje para asegurarse de que los bordes del engranaje lleguen a los dientes del engranaje. Ponga la parte inferior de los pinchos en los agujeros externos de la bandeja de asado. ATENCIÓN: Compruebe la correcta colocación de los pinchos. Los pinchos, cuando estén incorrectamente introducidos, pueden caerse del engranaje y entrar en contacto con el elemento calentador. Los mangos de plástico y los bordes del engranaje se fundirían. Aves (p. ej. un pollo entero) El pollo debe tener un diámetro máximo de 16 cm para evitar el contacto con el elemento calentador.

1. Prepare el asado como se indica en “Ensamblaje“

2. Pase todo el pollo por el pincho para carne.

3. Para jarlos, envuelva los muslos y las alas con cordel

culinario. Haga que el pollo esté más estable cuando use pinchos para kebab:

4. Monte el engranaje con el transversal como se describe

en “Ensamblaje“ “Figura B“.

5. Saque los bordes del engranaje de los pinchos para

kebab. Ponga los pinchos en los recesos externos del engranaje y en los agujeros externos de la bandeja de asado. Uso AVISO: ¡Riesgo de quemaduras!

• No use el aparato antes de que se haya montado por completo y cargado con productos para asar.

• Use siempre mitones para el horno cuando retire o corte asado.

1. Encienda el dispositivo. La bandeja de asado girará.

2. Durante la preparación los pinchos de kebab deben girar

sobre su propio eje. Apague el aparato si no es el caso. Compruebe la correcta colocación de los pinchos en la bandeja de asado.

3. El tiempo de calentamiento es aprox. de 5 minutos. Moni-

torice el proceso de asado.27

DVG3006CB_IM 29.08.17

NOTA: Los tiempos de cocción de doner kebab, pinchos de ke- bab o pollo varían notablemente. Entre otros, dependen de lo cerca que pasen los productos para asar por el elemento calentador. - Cuando prepare doner kebab puede cortar la primera porción de carne asada pasados aproximadamente

NOTA: Recomendamos que use un cuchillo eléctrico. Tardará 5 minutos adicionales en dorarse la siguiente capa de carne. Cuanto más delgado quede el pincho de carne más tiempo pasará antes de que pueda cortar otra capa de carne. - Asegúrese de que el pincho esté situado en la sección anterior de la bandeja de asado cuando retire los pin- chos de kebab. Evite tocar nada que no sea el mango de plástico de la parte superior de los pinchos. - Recomendamos usar un termómetro de asado para comprobar la preparación de las aves. Si usa el en- granaje con el transversal y los pinchos para montaje, retire estas piezas de la parrilla para retirar el ave. Fin de funcionamiento

1. Apague el dispositivo. Desconecte el cable de alimenta-

ción de la toma de corriente.

2. ¡Deje que el aparato se enfríe por completo!

• Desconecte el enchufe de corriente antes de limpiar.

• ¡Espere hasta que el aparato se haya enfriado por completo!

• No sumerja nunca la base en agua para limpiarla. Podría provo- car una descarga eléctrica o incendio. ATENCIÓN:

• No use cepillos metálicos ni otros abrasivos.

• No use agentes limpiadores agresivos ni abrasivos. Tras cada uso, limpie el aparato por completo, o podrían pro- ducirse humos u olores desagradables con el siguiente uso. Pantalla reectora, bandeja de goteo, bandeja para pinchos de kebab, engranaje con transversal, pinchos de kebab

1. Tenga en cuenta las imágenes de la página 3 y la des-

cripción en la sección “Montage“. Desmonte las piezas de la base en orden inverso.

2. Los bordes del engranaje pueden soltarse de los pinchos.

3. Limpie estas piezas en un enjuague caliente después de

4. Seque los componentes antes de volver a instalarlos en

el aparato. Vuelva a colocar los bordes del engranaje en los pinchos para kebab. El lado plano debe estar orien- tado hacia arriba. Base Limpie la base y el elemento calentador con un trapo hú- medo. Séquelo con un paño seco. Almacenamiento

• Almacene el aparato únicamente cuando esté limpio y se haya enfriado.

• Cuando no utilice el aparato durante largos períodos de tiempo, se recomienda almacenar el aparato en su embalaje original.

• Mantenga siempre el aparato en un lugar seco y bien ventilado y fuera del alcance de los niños. Datos técnicos Modelo: ..............................................................DVG 3006 CB Alimentación: .........................................220 - 240 V~, 50 / 60Hz Consumo: ......................................................................1400 W Clase de protección: ................................................................ Peso neto: .............................................................aprox. 2,4 kg El derecho de realizar modicaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reser- vado. Este dispositivo cumple con todas las directrices CE actua- les, como la directriz de compatibilidad electromagnética y de bajo voltaje, y está fabricada según las últimas normas de seguridad.28

DVG3006CB_IM 29.08.17

Eliminación Signicado del símbolo “cubo de basura” Cuide del medio ambiente, no deseche aparatos eléctricos con los residuos domésticos. Deseche los aparatos eléctricos obsoletos o defectuosos en los puntos de recolección municipales. Ayude a evitar potenciales impactos medioambientales y en la salud por una eliminación de residuos inadecuada. Contribuye al reciclaje y otros modos de uso de aparatos eléctricos y electrónicos viejos. Su municipalidad le proporcionará información sobre los puntos de recolección.29
