РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DVG 3006 CB BOMANN

Обзор деталей прибора ............................................стр. 3 Руководство по эксплуатации ...................................стр. 50 Технические данные .................................................. стр. 55

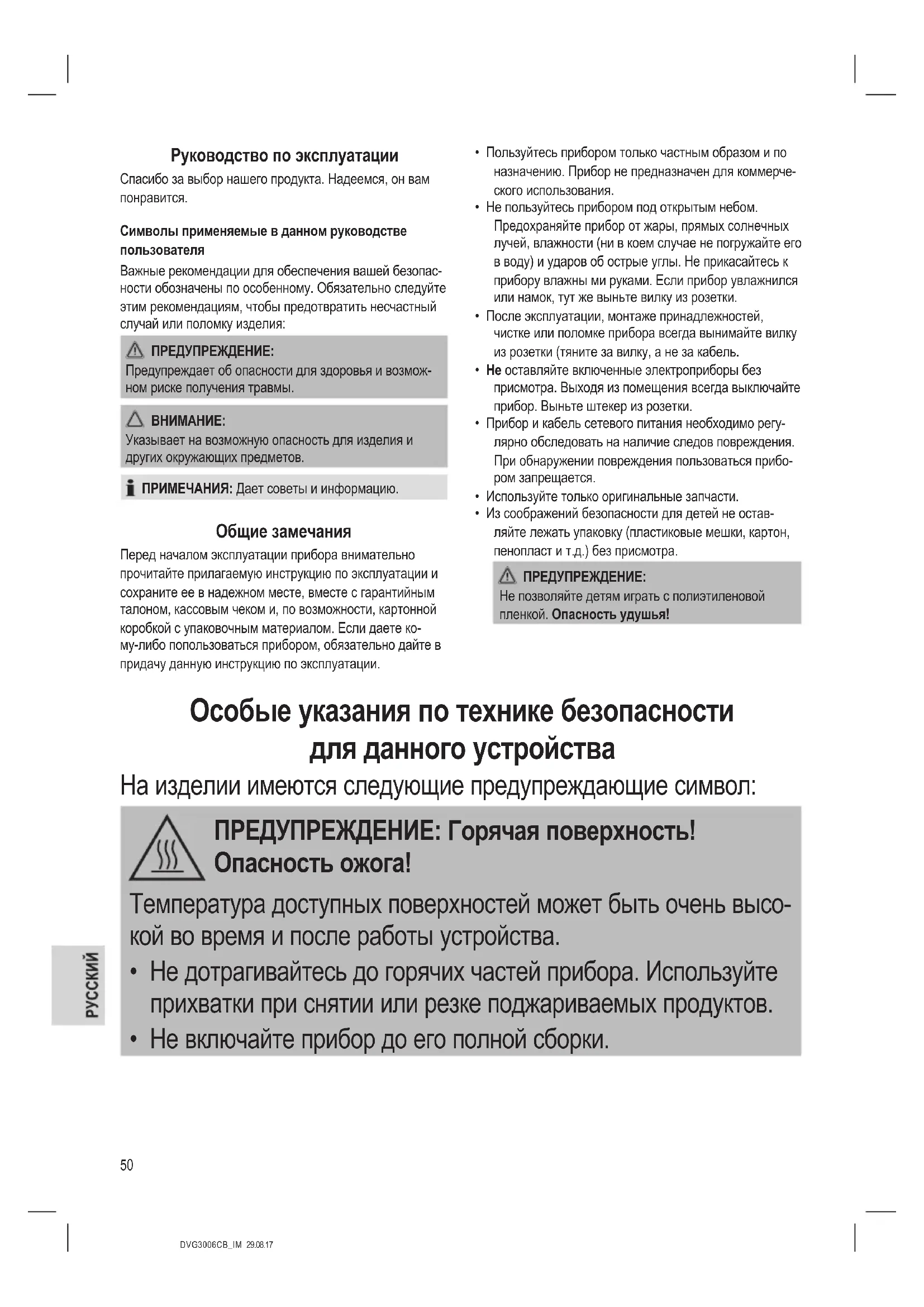

Руководство по эксплуатации Спасибо за выбор нашего продукта. Надеемся, он вам понравится. Символы применяемые в данном руководстве пользователя Важные рекомендации для обеспечения вашей безопас- ности обозначены по особенному. Обязательно следуйте этим рекомендациям, чтобы предотвратить несчастный случай или поломку изделия: ПРЕДУПРЕЖДЕНИЕ: Предупреждает об опасности для здоровья и возмож- ном риске получения травмы.

Указывает на возможную опасность для изделия и других окружающих предметов. ПРИМЕЧАНИЯ: Дает советы и информацию. Общие замечания Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете ко- му-либо попользоваться прибором, обязательно дайте в придачу данную инструкцию по эксплуатации.

• Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерче- ского использования.

• Не пользуйтесь прибором под открытым небом. Предохраняйте прибор от жары, прямых солнечных лучей, влажности (ни в коем случае не погружайте его в воду) и ударов об острые углы. Не прикасайтесь к прибору влажны ми руками. Если прибор увлажнился или намок, тут же выньте вилку из розетки.

• После эксплуатации, монтаже принадлежностей, чистке или поломке прибора всегда вынимайте вилку из розетки (тяните за вилку, а не за кабель.

• Не оставляйте включенные электроприборы без присмотра. Выходя из помещения всегда выключайте прибор. Выньте штекер из розетки.

• Прибор и кабель сетевого питания необходимо регу- лярно обследовать на наличие следов повреждения. При обнаружении повреждения пользоваться прибо- ром запрещается.

• Используйте только оригинальные запчасти.

• Из соображений безопасности для детей не остав- ляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра. ПРЕДУПРЕЖДЕНИЕ: Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья! Особые указания по технике безопасности для данного устройства На изделии имеются следующие предупреждающие символ: ПРЕДУПРЕЖДЕНИЕ: Горячая поверхность! Опасность ожога! Температура доступных поверхностей может быть очень высо- кой во время и после работы устройства.

• Не дотрагивайтесь до горячих частей прибора. Используйте прихватки при снятии или резке поджариваемых продуктов.

• Не включайте прибор до его полной сборки.51

DVG3006CB_IM 29.08.17

ПРЕДУПРЕЖДЕНИЕ: Горячая поверхность! Опасность ожога!

• Не переносите и не поднимайте прибор во время работы, сначала выключите его и отключите от сети. Подождите, пока устройство не остынет. ПРЕДУПРЕЖДЕНИЕ: Риск травмы! Кебабные шампуры острые. Будьте осторожны. Внимательно наблюдайте за детьми, использующими шампуры. ВНИМАНИЕ: Опасность пожара!

• Масло и жир могут загореться при перегревании. Соблю- дайте достаточное расстояние (50 см) до легко воспламеняю- щихся предметов, таких как мебель, шторы и т.д.

• Не перекрывайте вентиляционные отверстия!

• Устанавливайте прибор на жаропрочную поверхность! По- верхность должна быть легко чистить, поскольку неизбежно разбрызгивание.

• Из-за поднимающегося жара и испарений не ставьте устрой- ство под стенным шкафом.

• Для вентиляции оставьте не менее 30 см свободного простран- ства вокруг прибора.

• Убедитесь, что шнур электропитания не касается нагретых поверхностей устройства во время его работы.

• Не управляйте устройством с помощью внешнего таймера или отдельной системы дистанционного управления.

• Не пытайтесь самостоятельно отремонтировать устройство. Обязательно свяжитесь с авторизованным мастером. При повреждении сетевого шнура, во избежание опасности пора- жения электрическим током, шнур следует заменить у изгото-52

DVG3006CB_IM 29.08.17

вителя, сервисного представителя или других квалифициро- ванных лиц.

• Это устройство может использоваться детьми с 8 лет и людьми с ограниченными физическими, осязательными и умственными способностями, а также людьми без опыта и знаний, если они находятся под присмотром или были про- инструктированы об использовании устройства безопасным образом и понимают возможные угрозы.

• Детям не разрешается играть с устройством.

• Чистка и обслуживание не должно выполняться детьми, за ис- ключением детей старше 8 лет и под наблюдением взрослых.

• Располагайте печь и сетевой шнур вне досягаемости детей младше 8 лет.

Данное устройство не предназначено для погружения в воду во время чистки. Смотрите рекомендации, которые даются в главе

Этот прибор служит для жарки кебаба / гирос, мяса (шашлык) / овощей на шампурах или домашней птицы

Оно предназначено для использования в домашних или подобных условиях. Устройство можно использовать только так, как описано в данном руководстве пользо- вателя. Не используйте данное устройство в каких-либо других целях. Любое другое использование считается использованием не по назначению, и может привести к порче имущества или травме. Производитель не несет никакой ответственности за ущерб, возникший из-за неправильного использования устройства. Распаковка устройства

1. Извлеките устройство из коробки.

2. Удалите все упаковочные материалы, такие как

полиэтиленовая пленка, материал наполнителя, кабельные стяжки и коробки.

3. Убедитесь, что содержимое упаковки включает все

4. В случае обнаружения повреждений или неполного

комплекта поставки, не используйте прибор. Немед- ленно верните его дилеру. ПРИМЕЧАНИЯ: На устройстве все еще могут оставаться мелкие частицы и пыль, оставшиеся после производственного процесса. Рекомендуется почистить устройство, как описано в разделе ”Чистка“. Обзор деталей прибора / Комплект поставки 1 Отражающий экран 2 Зубчатый венец (6 шт.) 3 Кебабные шампуры (6 шт.) 4 Зубчатая передача с траверсой 5 Шампур 6 Вертел для кебабных шампуров 7 Лоток сбора жира 8 Переключатель (включения / выключения) 9 Основание53

DVG3006CB_IM 29.08.17

10 Вал мотора с пазом 11 Зажимная пружина отражающего экрана 12 Нагревательный элемент 13 Траверса 14 Крепежный винт 15 Защитный кронштейн

Пожалуйста, см. рисунки на стр. 3. Рисунок A

1. Вставьте отражающий экран между нагревательным

элементом и задней панелью корпуса. Боковые направляющие отражающего экрана следует вставить в боковые выемки в корпусе. Поставьте отражающий экран перед зажимной пружиной. Проверьте, что отражающий экран вставлен аккуратно.

2. Поставьте лоток сбора жира на вал мотора в центре

3. Удерживайте вертел по направленным вверх меткам.

Вставьте нижний конец вертела в вал мотора так, чтобы выступ зацепился в выемке. Может потребо- ваться небольшое изгибание вертела. Рисунок B Закрепите на приборе зубчатую передачу с траверсой:

1. Ослабьте крепежный винт на траверсе.

2. Вдвиньте траверсу с винтом в выемку защитного

3. Слегка затяните винт.

4. Поставьте зубчатую передачу на наконечник шампура

для мяса. Может потребоваться небольшое изгибание зубчатой передачи.

5. Вставьте нижнюю часть траверсы в выемку в центре

задней панели корпуса.

6. Затяните рукой крепежный винт.

Примечания по использования Электрическое подключение

1. Убедитесь, что переключатель (8) установлен в

2. Перед тем, как вставлять штепсель в розетку,

убедитесь, что напряжение сети соответствует специ- фикации устройства. Требуемую информацию можно найти на табличке.

3. Подключите штепсель к правильным образом

установленной штепсельной розетке с заземляющим

Включение / выключение Переключатель (8) служит для включения и выключения

= Включено (горит лампочка управления внутри переключателя). = Выключено Перед первым применением

1. Вставьте только отражающий экран.

2. На нагревательном элементе имеется защитный

слой. Используйте прибор без других компонентов и без продуктов прим. 10 минут для его удаления. ПРИМЕЧАНИЯ: При этом выделяется немного дыма и появляется запах, что является нормальным. Обеспечьте доста- точную вентиляцию. ПРЕДУПРЕЖДЕНИЕ: Опасность ожога! Перед сборкой других компонентов дайте прибору

Насадите на мясные или кебабные шампура вымочен- ные в маринаде продукты для жарки.

Всегда оставляйте прим. 1 см между продуктами для жарки и нагревательными элементами. ПРИМЕЧАНИЯ: Не насаживайте продукты для жарки выше высоты нагревательного элемента. Донер (кебаб) После нарезки тонкими ломтями можно жарить одновре- менно для 3 кг мяса.

1. Подготовьте вертел согласно “Сборка“ “Рисунок A“.

2. Насаживайте ломти мяса по центру мясного шампура.

Начните с самого большого ломтя мяса.

3. По вкусу можно также насадить на мясной шампур лук

или томаты. Мясные или овощные шампура

1. Подготовьте вертел согласно “Сборка“.

2. Вставьте зубчатые венцы в пластиковую ручку кебаб-

ных шампуров как можно дальше. Плоская сторона должна быть повернута вверх. Пожалуйста, учиты- вайте выемки на зубчатых венцах и оставшуюся вы- соту на шампурах.

3. Насадите кусочки мяса и / или овощей на кебабные

4. Вставьте кебабные шампура в на-

ружные выемки зубчатой передачи и убедитесь, что зубчатые венцы доходят до зубцов механизма. Вставьте нижние части шампуров в наружные отверстия вертела.54

Убедитесь в правильности установки шампуров. Неправильно вставленные шампуры могут выпасть из зубчатой передачи и попасть на нагревательный эле- мент. При этом могут расплавиться пластиковые ручки и зубчатые венцы. Птица (например, курица полностью) Птица должна иметь максимальный диаметр 16 см, чтобы не было контакта с нагревательным элементом.

1. Подготовьте вертел согласно “Сборка“ “Рисунок A“.

2. Насаживайте курицу целиком на мясной шампур.

3. Для ее фиксации оберните куриные ножки и крылья

кулинарной бечевкой. Сделайте птицу еще более устойчивой за счет приме- нения кебабных шампуров:

4. Установите зубчатую передачу с траверсой со-

гласно “Сборка“ “Рисунок B“.

5. Снимите зубчатые венцы с кебабных шампуров.

Вставьте шампура в наружные выемки зубчатой пере- дачи и наружные отверстия вертела.

ПРЕДУПРЕЖДЕНИЕ: Опасность ожога!

• Не используйте прибор до полной сборки и загрузки продуктов для жарки.

• Всегда используйте прихватки при снятии или резке поджариваемых продуктов.

1. Включите прибор. Вертел начнет вращаться.

2. Во время готовки кебабные шампура должны

вращаться вокруг своих осей. Выключите прибор, если это не так. Проверьте корректность установки шампуров в вертеле.

3. Время нагревания составляет примерно 5 минуты.

Следите за приготовлением на гриле! ПРИМЕЧАНИЯ: Время приготовления кебаба, шашлыка и птицы су- щественно отличаются. Среди прочего эти времена зависят от близости перемещения поджариваемых продуктов к нагревательному элементу. - При приготовлении кебаба можно срезать первую порцию прожаренного мяса примерно через 15 - 20

ПРИМЕЧАНИЯ: Мы рекомендуем использование электрического

Потребуется еще 5 минут для прожарки следую- щего слоя мяса. Чем тоньше становится мясной шампур, тем больше времени потребуется на приготовление следующего слоя мяса. - При снятии кебабных шампуров убедитесь, что один из них находится в передней части вертела. Не прикасайтесь ни к чему другому, кроме пласти- ковой ручки на конце шампуров. - Мы рекомендуем использовать жарочный термо- метр для проверки готовности птицы. Если для крепления использовались зубчатая передача с траверсой и шампура, то эти части гриля надо снять перед извлечением птицы. Конец работы

1. Выключите устройство. Отсоедините сетевой шнур от

2. Подождите, пока устройство полностью не остынет!

• Всегда отключайте сетевой штепсель перед очисткой.

• Подождите, пока устройство полностью не остынет.

• Не опускайте основание в воду для очистки. Это может при- вести к поражению электрическим током или пожару.

• Не используйте металлические щетки или другие абразивные предметы.

• Не используйте агрессивные или абразивные чистя- щие средства. После каждого применения полностью очистите прибор, иначе при следующем использовании могут возникнуть неприятный дым и запах.55

DVG3006CB_IM 29.08.17

Отражающий экран, лоток сбора жира, вертел для кебабных шампуров, зубчатая передача с траверсой, кебабные шампуры

1. Пожалуйста, см. рисунки на стр. 3 и описание в

разделе “Сборка“. Снимайте части с основания в обратном порядке.

2. Зубчатые венцы можно отсоединить от шампуров.

3. После каждого использования промывайте эти детали

в теплой проточной воде.

4. Высушите компоненты перед установкой их обратно

в прибор. Установите зубчатые венцы обратно на кебабные шампура. Плоская сторона должна быть повернута вверх.

Очистите основание и нагревательный элемент влажной тканью. Затем вытрите сухой тканью.

• Ставьте устройство на хранение только после того, как оно остыло и было почищено.

• Рекомендуется хранить устройство в его оригиналь- ной упаковке, если оно не используется длительное

• Всегда храните устройство в сухом, хорошо вентили- руемом месте, недоступном для детей. Технические данные Модель: .............................................................DVG 3006 CB Подача напряжения: ...........................220 - 240 В~, 50 / 60 Гц Мощность на входе: ................................................... 1400 Вт Класс защиты: ........................................................................ Вес нетто: .......................................................примерно 2,4 кг Сохранено право на технические и конструкционные изменения в рамках продолжающейся разработки

Данное устройство соответствует всем текущим дирек- тивам CE, таким как электромагнитная совместимость и низкое напряжение; оно произведено в соответствии с новейшими правилами техники безопасности.56
