MANUALE UTENTE Deebot 500 ECOVACS

Congratulazioni per aver acquistato ECOVACS ROBOTICS DEEBOT! Speriamo che vi dia grandi soddisfazioni per molti anni. Riteniamo che l'acquisto di questo nuovo robot vi aiuterà a tenere pulita la vostra casa e vi permetterà di avere più tempo libero per altre attività.

Live Smart. Enjoy Life.

Se doveste imbattervi in situazioni non trattate adeguatamente in questo Manuale d'uso, contattate il nostro Centro di assistenza. Un tecnico risponderà alle vostre domande e vi aiuterà a risolvere il problema.

Per ulteriori informazioni, visitare il sito Web ufficiale di ECOVACS ROBOTICS: www.ecovacs.com

L'azienda si riserva il diritto di apportare modifiche migliorative tecniche o di design al prodotto.

Grazie per aver scelto DEEBOT!

Indice

1. Importanti istruzioni sulla sicurezza....97
2. Contenuto della confezione....102
3. Funzionamento e programmazione....105
4. Manutenzione....110
5. Spia e segnali acustici di allarme 114
6. Risoluzione dei problemi....115
7. Specifiche tecniche....117

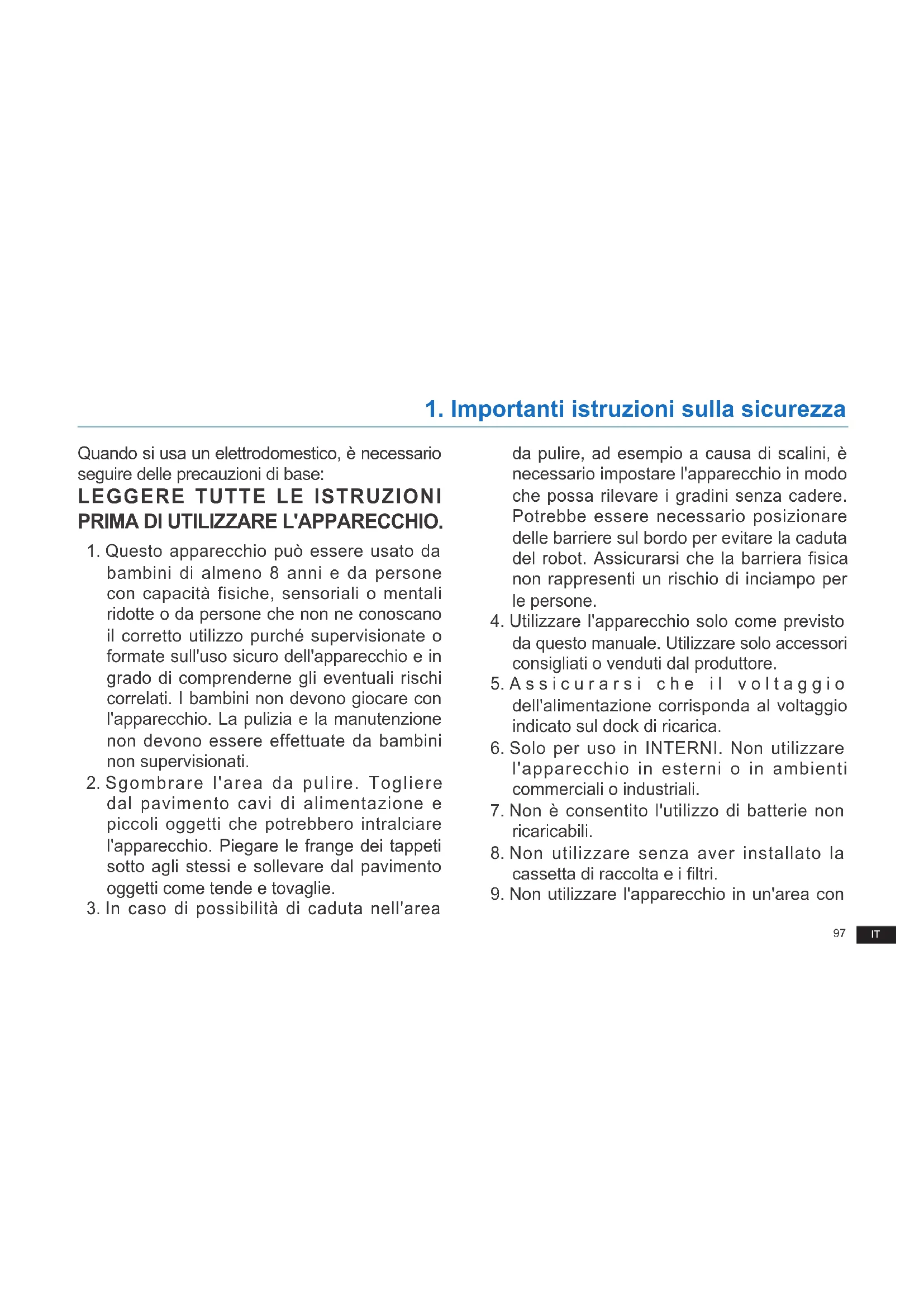

1. Importanti istruzioni sulla sicurezza

Quando si usa un elettrodomestico, è necessario seguire delle precauzioni di base:

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE L'APPARECCHIO.

1. Questo apparecchio può essere usato da bambini di almeno 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che non ne conoscano il corretto utilizzo purché supervisionate o formate sull'uso sicuro dell'apparecchio e in grado di comprenderne gli eventuali rischi correlati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini non supervisionati.
2. Sgombrare l'area da pulire. Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare l'apparecchio. Piegare le frange dei tappeti sotto agli stessi e sollevare dal pavimento oggetti come tende e tovaglie.
3. In caso di possibilità di caduta nell'area

da pulire, ad esempio a causa di scalini, è necessario impostare l'apparecchio in modo che possa rilevare i gradini senza cadere. Potrebbe essere necessario posizionare delle barriere sul bordo per evitare la caduta del robot. Assicurarsi che la barriera fisica non rappresenti un rischio di inciampo per le persone.

1. Utilizzare l'apparecchio solo come previsto da questo manuale. Utilizzare solo accessori consigliati o venduti dal produttore.
2. Assicurarsi che il voltaggio dell'alimentazione corrisponda al voltaggio indicato sul dock di ricarica.
3. Solo per uso in INTERNI. Non utilizzare l'apparecchio in esterni o in ambienti commerciali o industriali.
4. Non è consentito l'utilizzo di batterie non ricaricabili.
5. Non utilizzare senza aver installato la cassetta di raccolta e i filtri.
6. Non utilizzare l'apparecchio in un'area con

1. Importanti istruzioni sulla sicurezza

candele accese o oggetti fragili.

1. Non utilizzare in condizioni climatiche estremamente calde o fredde (sotto i -5 °C o sopra i 40 °C).
2. Tenere capelli, vestiti, dita e qualsiasi parte del corpo lontano dalle aperture e dalle parti mobili dell'apparecchio.
3. Non utilizzare l'apparecchio in una stanza in cui sta dormendo un neonato o un bambino.
4. Non utilizzare l'apparecchio su superfici bagnate o con acqua stagnante.
5. Non consentire all'apparecchio di raccogliere oggetti grandi come pietre, grossi pezzi di carta o oggetti che potrebbero ostruire l'apparecchio.
6. Non utilizzare l'apparecchio per raccogliere materiali infiammabili o combustibili come benzina, toner per stampanti o fotocopiatrici, né utilizzarlo in aree dove questi potrebbero essere presenti.
7. Non utilizzare l'apparecchio per raccogliere materiali incandescenti o che emettono

fumo, come sigarette, fiammiferi, cenere ardente, o qualsiasi cosa che potrebbe provocare un incendio.

1. Non infilare oggetti nella presa di aspirazione. Non utilizzare l'apparecchio se la presa di aspirazione è ostruita. Mantenere la presa libera da polvere, garze, capelli, o qualsiasi cosa che potrebbe ridurre il flusso d'aria.
2. Fare attenzione a non danneggiare il cavo di alimentazione. Non tirare o trascinare l'apparecchio o il dock di ricarica dal cavo di alimentazione, non utilizzare il cavo di alimentazione come maniglia, non chiudere il cavo di alimentazione in una porta e non strusciare il cavo di alimentazione su spigoli affilati. Non far passare l'apparecchio sopra il cavo di alimentazione. Tenere il cavo di alimentazione lontano da superfici calde.
3. In caso di danneggiamento del cavo di alimentazione, sarà necessario sostituirlo presso il produttore o tramite il servizio clienti per evitare rischi.

1. Importanti istruzioni sulla sicurezza

1. Se danneggiato, non utilizzare il dock di ricarica.
2. Non utilizzare l'apparecchio con prese o cavi di alimentazione danneggiati. Non utilizzare l'apparecchio o il dock di ricarica se non funziona correttamente, se è caduto, se è stato lasciato all'esterno o se è venuto in contatto con acqua. In questi casi, sarà necessaria la riparazione da parte del produttore o tramite il servizio clienti per evitare rischi.
3. Spegnere l'apparecchio prima di pulirlo o di effettuare operazioni di manutenzione.
4. È necessario rimuovere la spina dalla presa di corrente prima di pulire o di effettuare operazioni di manutenzione sul dock di ricarica.
5. Rimuovere l'apparecchio dal dock di ricarica e posizionare su OFF l'interruttore di accensione prima di rimuovere la batteria per lo smaltimento dell'apparecchio.
6. È necessario rimuovere e gettare la batteria secondo le leggi e le normative vigenti,

prima dello smaltimento dell'apparecchio.
26. Gettare le batterie usate secondo le leggi e le normative vigenti.
27. Non incenerire l'apparecchio anche nel caso in cui sia molto danneggiato. Le batterie potrebbero esplodere e provocare un incendio.
28. Scollegare dalla presa di corrente il dock di ricarica in caso di mancato utilizzo prolungato.
29. L'apparecchio dev'essere utilizzato secondo le indicazioni di questo Manuale d'uso. ECOVACS ROBOTICS non potrà essere ritenuta responsabile per eventuali danni o infortuni causati da un utilizzo inappropriato.
30. Il robot contiene batterie sostituibili solo da persone competenti. Per sostituire o rimuovere la batteria, contattare l'assistenza clienti.
31. Se il robot non verrà utilizzato per lungo tempo, ricaricarlo completamente, spegnerlo e scollegare il dock di ricarica.

1. Importanti istruzioni sulla sicurezza

1. AVVISO: ai fini della ricarica della batteria, utilizzare solo l'unità di alimentazione rimovibile YJS015F-1900600G/DK18-190060H-V fornita con questo apparecchio.
2. Il telecomando richiede due batterie AAA non ricaricabili. Per sostituire la batteria del telecomando, capovolgere il telecomando, premere e rimuovere il coperchio del vano delle batterie. Rimuovere le batterie e inserire le nuove batterie con la polarità corretta. Rimontare il coperchio del vano delle batterie.
3. Le batterie non ricaricabili non possono essere ricaricate.
4. Non è possibile utilizzare simultaneamente batterie nuove e vecchie.
5. Le batterie del telecomando devono essere inserite correttamente secondo le indicazioni della polarità.

6. Le batterie esaurite devono essere rimosse dall'apparecchio e smaltite in modo sicuro.

7. Se il telecomando rimane inutilizzato per un periodo di tempo prolungato, rimuovere le batterie.

8. I terminali dell'alimentazione non devono essere in corto circuito.

unità di alimentazione rimovibile

1. Importanti istruzioni sulla sicurezza

CONSERVARE QUESTE ISTRUZIONI

Per disattivare il modulo Wi-Fi su DEEBOT, accendere il robot.

Posizionare il robot sulla Docking Station assicurandosi che i contatti di ricarica su DEEBOT e i pin della Docking Station formino una connessione.

Tenere premuto il pulsante della modalità AUTO sul robot per 10 secondi finché DEEBOT non emette 3 segnali acustici.

Per attivare il modulo Wi-Fi su DEEBOT, spegnere il robot e riaccenderlo. Il modulo Wi-Fi viene attivato al riavvio di DEEBOT.

Per i paesi dell'Unione europea

Per informazioni sulla Dichiarazione di conformità UE, visitare

Istruzioni per il corretto smaltimento del prodotto

Questo simbolo indica che il prodotto non dovrebbe essere smaltito insieme ad altri rifiuti domestici in tutta l'Unione europea. Per evitare danni all'ambiente o alla salute provocati da uno smaltimento di rifiuti non controllato, riciclare in maniera responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per riciclare l'apparecchio usato, usare i servizi di ritiro e raccolta o contattare il rivenditore dove è stato acquistato il prodotto, che sarà in grado di smaltirlo correttamente.

2. Contenuto della confezione

2.1 Contenuto della confezione

Dock di ricarica + adattatore di alimentazione

(2) Spazzole laterali

Telecomando con batterie

Strumento di pulizia multi- funzione

Manuale d'uso Guida di avvio rapido

Nota: le figure e le illustrazioni sono solo per riferimento e potrebbero differire dal reale aspetto del prodotto. Il design e le specifiche del prodotto sono soggetti a modifiche senza preavviso.

2. Contenuto della confezione

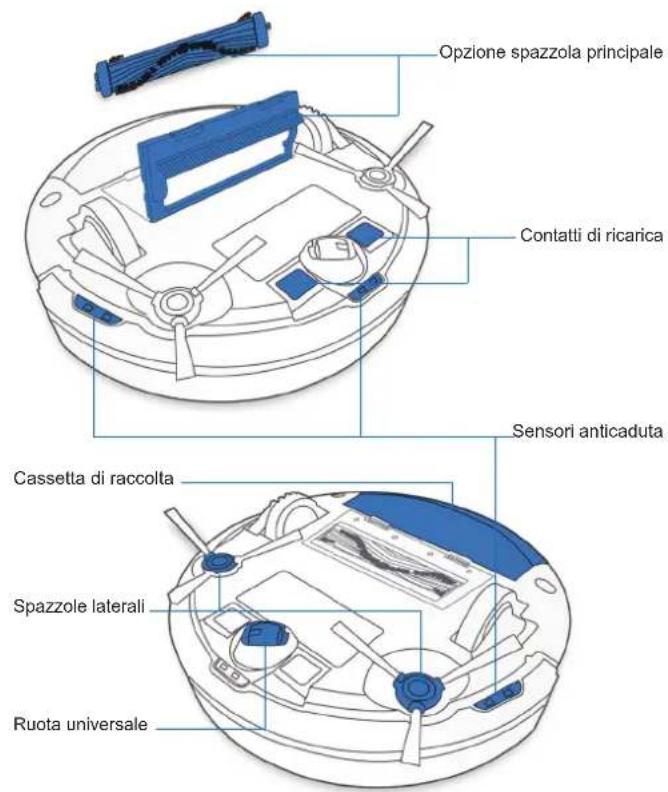

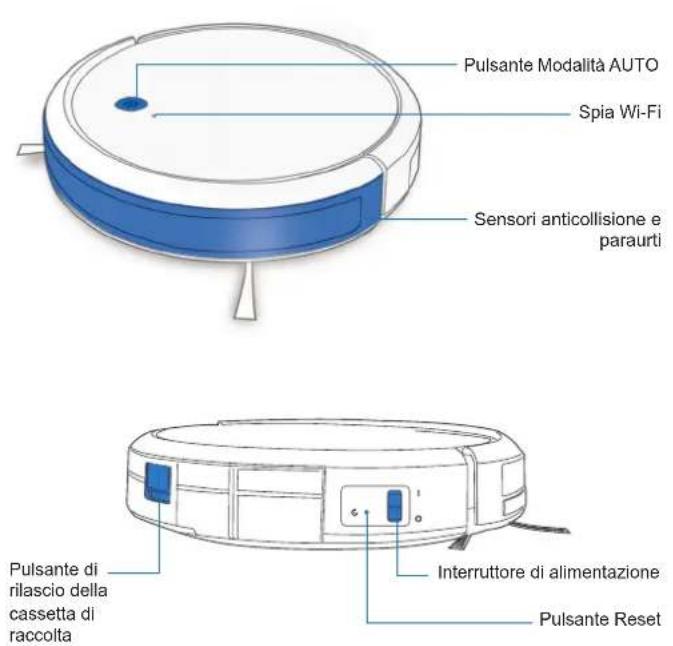

2.3 Diagramma del prodotto

Robot

Vista inferiore

Opzione spazzola principale Contatti di ricarica Sensori anticaduta Cassetta di raccolta Spazzole laterali Ruota universale

2. Contenuto della confezione

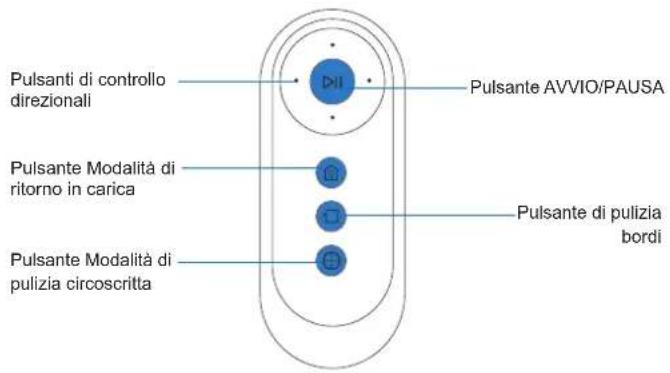

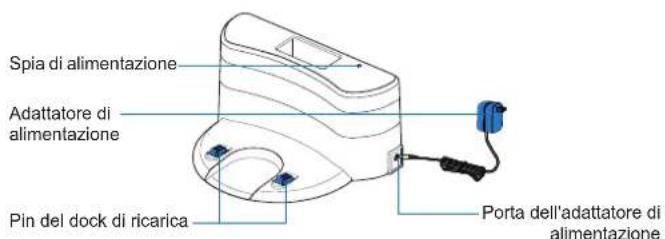

Dock di ricarica Telecomando

Spia di alimentazione Adattatore di alimentazione Pin del dock di ricarica Porta dell'adattatore di alimentazione

Pulsanti di controllo direzionali Pulsante AVVIO/PAUSA Pulsante Modalità di ritorno in carica Pulsante Modalità di pulizia circoscritta Pulsante di pulizia bordi

3. Funzionamento e programmazione

3.1 Note prima della pulizia

AVVISO: non utilizzare DEEBOT su superfici bagnate o con acqua stagnante.

Ripiegare i bordi dei tappeti con nappe prima di utilizzare il prodotto in loro prossimità.

Mettere gli arredi, come le sedie, al loro posto prima di pulire la zona desiderata.

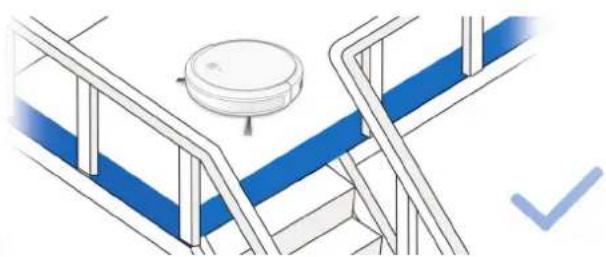

Potrebbe essere necessario posizionare delle barriere sul bordo del dislivello per evitare la caduta del robot.

Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare il robot.

3. Funzionamento e programmazione

3.2 Preparazione

1 Rimuovere la fascia protettiva

2 Collegamento dell'adattatore

3 Posizionamento del dock di ricarica

4 Installazione delle spazzole laterali

6 Ricarica di DEEBOT

4h =

Nota: Quando DEEBOT termina il ciclo di pulizia o quando la carica della batteria comincia a esaurirsi, DEEBOT torna automaticamente al dock di ricarica per ricaricarsi.

3. Funzionamento e programmazione

3.3 Seleziona delle modalità di pulizia

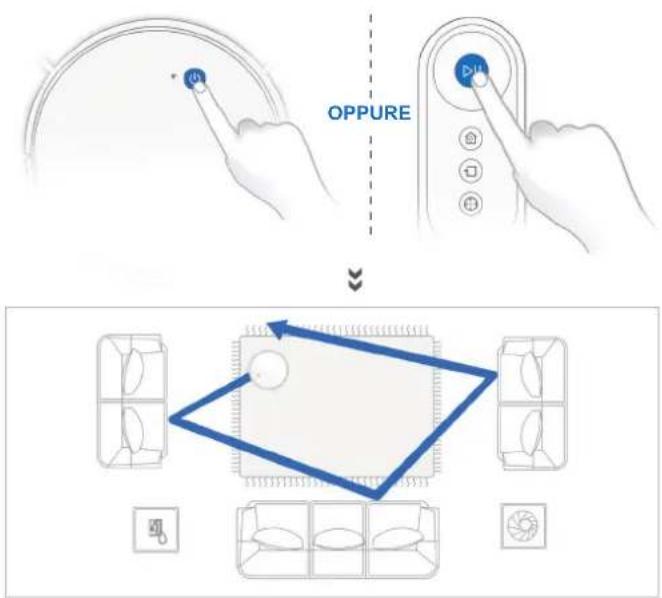

1 Modalità di pulizia AUTO

A Per impostazione predefinita, verrà selezionata l'opzione Schema di pulizia casuale (ottimizzata per i tappeti).

OPPURE

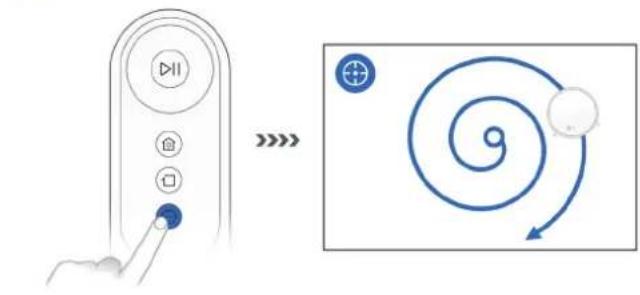

2 Modalità di pulizia circoscritta (meno di 3 minuti)

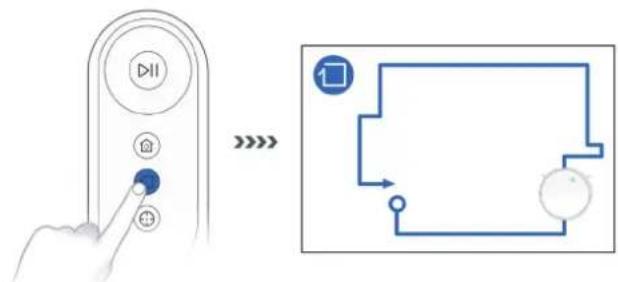

3 Modalità di pulizia bordi

3. Funzionamento e programmazione

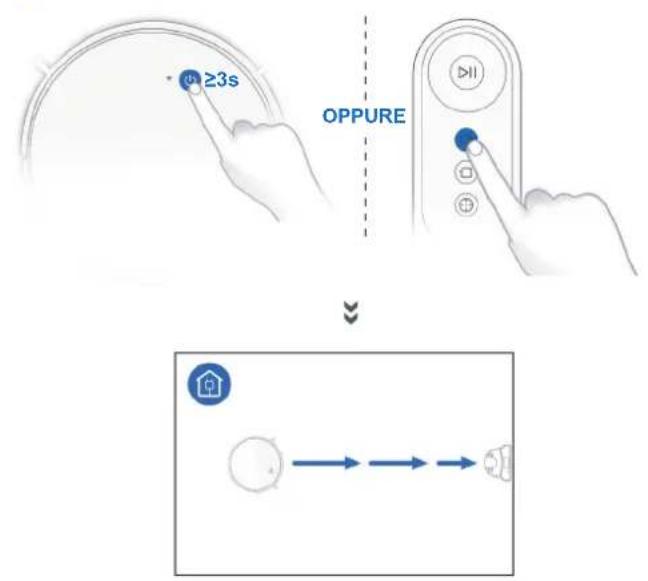

4 Ritorno sul dock di ricarica

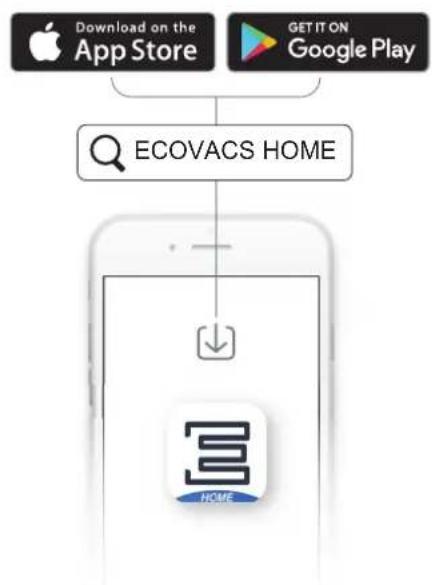

È possibile abilitare tutte le funzioni descritte sopra nell'app. Scaricare l'app ECOVACS per accedere ad altre funzioni, tra cui la pulizia bordi, la pulizia programmata, ecc.

3. Funzionamento e programmazione

3.4 Pausa, riattivazione, spegnimento

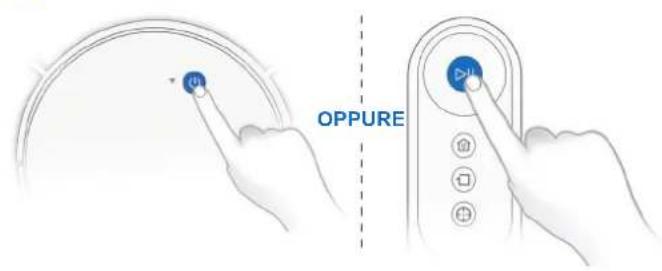

1 Pausa

OPPURE

Nota: Il pannello di controllo del robot smette di lampeggiare se il robot è in pausa da alcuni minuti. Premere il pulsante della modalità AUTO su DEEBOT per riattivare il robot.

3 Spegnimento (OFF)

ON OFF

Nota: Quando DEEBOT non sta pulendo, è consigliabile tenerlo acceso e in carica.

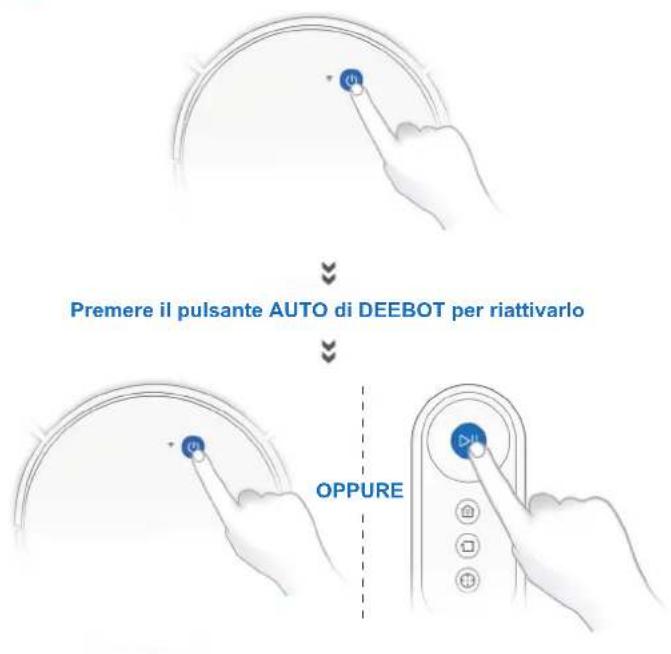

2 Riattivazione

Premere il pulsante AUTO di DEEBOT per riattivarlo OPPURE

4. Manutenzione

Prima di eseguire operazioni di pulizia e manutenzione su DEEBOT, spegnere il robot e scollegare il dock di ricarica.

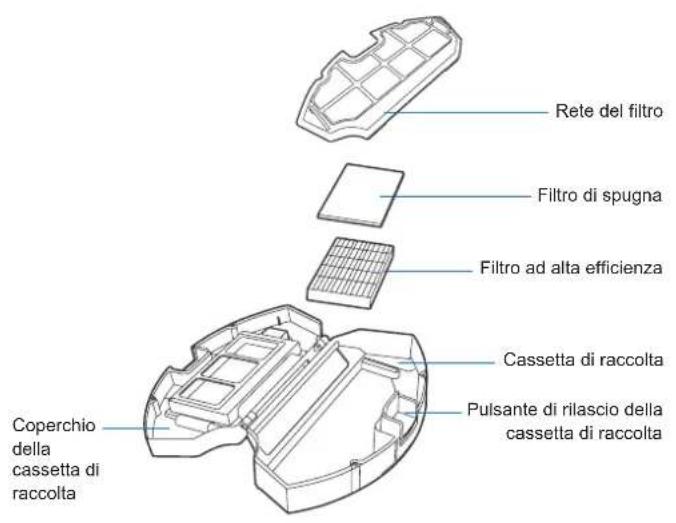

4.1 Cassetta di raccolta e filtri

Cassetta di raccolta

Rete del filtro Filtro di spugna Filtro ad alta efficienza Cassetta di raccolta Pulsante di rilascio della cassetta di raccolta Coperchio della cassetta di raccolta

1

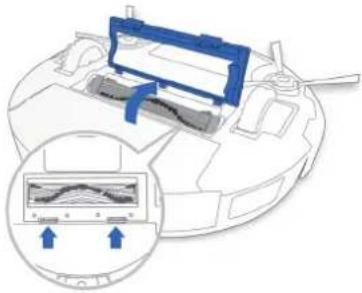

4.2 Spazzola principale e spazzole laterali

Nota: È fornito uno strumento di pulizia multi-funzione per semplificare le operazioni di manutenzione. Maneggiare con cura: lo strumento di pulizia ha bordi taglienti.

Spazzola principale

1

4.3 Altri componenti

Nota: Prima di pulire i contatti e i pin del dock di ricarica del robot, spegnerlo e scollegare il dock di ricarica.

4.4 Manutenzione regolare

Per mantenere DEEBOT in esecuzione con prestazioni ottimali, eseguire le operazioni di manutenzione e sostituzione dei componenti con le seguenti frequenze:

Parte robot Frequenza di manutenzione Frequenza di sostituzione
Spazzola laterale Ogni 2 settimane Ogni 3-6 mesi
Spazzola principale Una volta a settimana Ogni 6-12 mesi
Filtro di spugna / Filtro ad alta efficienza	Una volta a settimana Ogni 3-6 mesi
Ruota universale Sensori anticaduta Paraurti Contatti di ricarica Pin del dock di ricarica	Una volta a settimana /

È fornito uno strumento di pulizia multi-funzione per semplificare le operazioni di manutenzione. Maneggiare con cura: lo strumento di pulizia ha bordi taglienti.

Nota: ECOVACS produce diverse parti e accessori di ricambio. Contattare l'assistenza clienti per ulteriori informazioni sulle parti di sostituzione.

5. Spia e segnali acustici di allarme

DEEBOT informa circa un eventuale problema con spie e segnali acustici di allarme Informazioni di assistenza più dettagliate sono disponibili nell'app ECOVACS e sul sito Web online.

Spia

Situazione Spia
Il robot è in fase di pulizia Il pulsante della modalità AUTO emette una luce BIANCA fissa
Il robot è in fase di ricarica Il pulsante della modalità AUTO lampeggia in BIANCO
La batteria del robot è scarica Il pulsante della modalità AUTO emette una luce ROSSA fissa
Il robot rileva un problema Il pulsante della modalità AUTO lampeggia in ROSSO

Segnali acustici di allarme

Segnale acustico di allarme Problemi Soluzione
Un segnale acustico Agrovigliamento sulla spazzola principale o laterale.		Pulire la spazzola principale o laterale come indicato nella sezione 4 Manutenzione.
Segnali acustici continui	Arresto del robot o aggrovigliamento delle ruote motrici.	Riposizionare il robot sul pavimento o toccare leggermente il paraurti e pulire le ruote motrici come indicato nella sezione 4 Manutenzione.

6. Risoluzione dei problemi

N°	Malfunzionamento Possibili cause Soluzioni
1	DEEBOT non si ricarica.	DEEBOT non è acceso. Accendere DEEBOT.
		DEEBOT non è collegato al dock di ricarica.	Assicurarsi che i contatti di ricarica del robot siano collegati ai pin del dock di ricarica.
		La batteria è completamente scarica.	Riattivare la batteria. Accendere DEEBOT. Posizionare manualmente DEEBOT sul dock di ricarica e rimuoverlo dopo averlo caricato per 3 minuti; ripetere 3 volte, quindi caricare normalmente.
2	DEEBOT non ritorna al dock di ricarica.	Il dock di ricarica non è posizionato correttamente.	Consultare la sezione 3.2 per posizionare correttamente il dock di ricarica.
3	DEEBOT si blocca durante il funzionamento e si ferma.	DEEBOT è incastrato su un oggetto sul pavimento (cavi elettrici, tende, frange di tappeti, ecc.).	DEEBOT proverà a districarsi in vari modi. Qualora non dovesse riuscirci, rimuovere manualmente gli ostacoli e riavviarlo.
4	DEEBOT torna al dock di ricarica prima di aver completato la pulizia.	Quando il livello di carica della batteria diventa insufficiente, DEEBOT passa automaticamente alla Modalità di ritorno in carica e torna al dock di ricarica per ricaricarsi.	Questo comportamento è normale. Non è necessario intervenire.
		Il tempo di funzionamento varia in base alla superficie del pavimento, alla complessità della stanza e alla modalità di pulizia selezionata.	Questo comportamento è normale. Non è necessario intervenire.

6. Risoluzione dei problemi

N°	Malfunzionamento Possibili cause Soluzioni
5	DEEBOT non pulisce automaticamente all'ora programmata.	La funzione di programmazione oraria è annullata.	Programmare DEEBOT ad orari specifici di pulizia con l'app ECOVACS.
		La funzione di pulizia continua è attiva e DEEBOT ha appena terminato la pulizia programmata dell'area.	Questo comportamento è normale. Non è necessario intervenire.
		DEEBOT è spento. Accendere DEEBOT.
		La batteria del robot è quasi scarica.	Tenere DEEBOT acceso e collegato al dock di ricarica per assicurarsi che sia sempre completamente carico e pronto a funzionare in qualsiasi momento.
		La presa di aspirazione del robot è bloccata e/o sui componenti è aggrovigliata della sporcizia.	Spegnere DEEBOT, pulire la cassetta di raccolta e rovesciare il robot. Pulire la presa di aspirazione del robot, le spazzole laterali e la spazzola principale come descritto nella sezione 4.
6	DEEBOT non pulisce l'intera area.	L'area da pulire non è priva di ostacoli.	Rimuovere dal pavimento i piccoli oggetti e sistemare l'area da pulire prima che DEEBOT inizi la fase di pulizia.
7	Impossibile connettere DEEBOT alla rete Wi-Fi domestica.	Nome utente o password della rete Wi-Fi domestica errato.	Inserire il nome utente e la password corretti della rete Wi-Fi domestica.
		DEEBOT non si trova nel raggio di copertura del segnale Wi-Fi domestico.	Verificare che DEEBOT si trovi nel raggio di copertura del segnale Wi-Fi domestico.
		La configurazione della rete è stata avviata prima che DEEBOT fosse pronto.	Accendere l'interruttore di alimentazione (ON). Premere il pulsante RESET per 3 secondi. DEEBOT è pronto alla configurazione della rete quando riproduce un motivo musicale e la spia del Wi-Fi lampeggia lentamente.
		È necessario aggiornare il sistema operativo dello smartphone in uso.	Aggiornare il sistema operativo dello smartphone. L'app ECOVACS è disponibile per iOS 9.0 o versioni successive e Android 4.0 o versioni successive.

7. Specifiche tecniche

Modello DC3G/DC3G.10/DC3G.20
Ingresso nominale 19 V	=== 0,6 A 11,4 W
Dock di ricarica
Tensione di uscita nominale 19 V	===	Corrente di uscita nominale 0,6 A
Modello adattatore di alimentazione	YJS015F-1900600G/DK18-190060H-V
Ingresso nominale 100 - 240 V	~ 50 - 60 Hz 0,5 A
Uscita nominale 19 V	=== 0,6 A
Modello del telecomando RC1633 Tensione di ingresso 3 V			===
Alimentazione - Modalità Off/Standby Meno di 0,50 W
Standby rete Meno di 2,00 W
Bande di frequenza e potenza	Frequenza di funzionamento: 2412 MHz - 2472 MHz
	Potenza di trasmissione massima: 19 dBm.

Nota: le specifiche tecniche e di progettazione potrebbero variare a seguito dei miglioramenti continui sul prodotto. L'apparecchio deve essere utilizzato a una distanza minima di 20 cm tra il radiatore e il corpo.
