MODE D'EMPLOI Deebot 500 ECOVACS

Manuel d'instructions

Félicitations pour l'achat de votre robot ECOVACS ROBOTICS DEEBOT ! Nous espérons qu'il vous apportera entière satisfaction pendant de nombreuses années. L'achat de ce nouveau robot vous aidera à entretenir votre maison et vous permettra de libérer du temps pour d'autres activités. Live Smart. Enjoy Life. Si vous êtes confronté à une situation qui n'a pas été correctement traitée dans ce manuel d'instructions, contactez le service clientèle. Nos techniciens se mettront à votre disposition pour résoudre votre problème ou répondre à une question particulière. Pour plus d'informations, consultez le site Web ofciel ECOVACS ROBOTICS : www.ecovacs.com La société se réserve le droit d'apporter des modications technologiques et/ou conceptuelles à ce produit pour en assurer l'amélioration continue. Merci d'avoir choisi DEEBOT !73

1. Cet appareil peut être utilisé par des

enfants à partir de 8 ans, ainsi que par des personnes dont les facultés physiques, sensorielles ou mentales sont diminuées, ou bien qui manquent d'expérience et de connaissances, à la condition qu'ils aient été informés sur la façon de se servir de l'appareil de manière sûre et qu'ils aient compris les risques éventuels. Les enfants ne doivent pas jouer avec l'appareil. Les processus de nettoyage et d'entretien de routine ne doivent pas être effectués par des enfants sans la surveillance d'un adulte.

2. Débarrasser la zone à nettoyer. Retirer les

cordons d'alimentation et les petits objets présents sur le sol et susceptibles de se prendre dans l'appareil. Replier les franges sous les tapis et relever les rideaux et les nappes pour qu'ils ne traînent pas sur le sol.

3. Si le sol présente une déclivité dans la zone

à nettoyer (une marche ou un escalier, par exemple), veiller à ce que l'appareil puisse détecter la marche sans tomber. Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber. S'assurer que la barrière physique ne présente pas de risque de chute.

4. Utiliser l'appareil uniquement comme

indiqué dans le présent manuel. Utiliser uniquement des accessoires recommandés ou vendus par le fabricant.

5. S'assurer que la tension d'alimentation

correspond à celle indiquée sur la station de charge.

6. UNIQUEMENT destiné à un usage domestique

en INTÉRIEUR. Ne pas utiliser l'appareil à l'extérieur ni dans des environnements industriels ou commerciaux. Lors de l'utilisation d'un appareil électrique, des précautions de base doivent toujours être respectées, dont les suivantes :

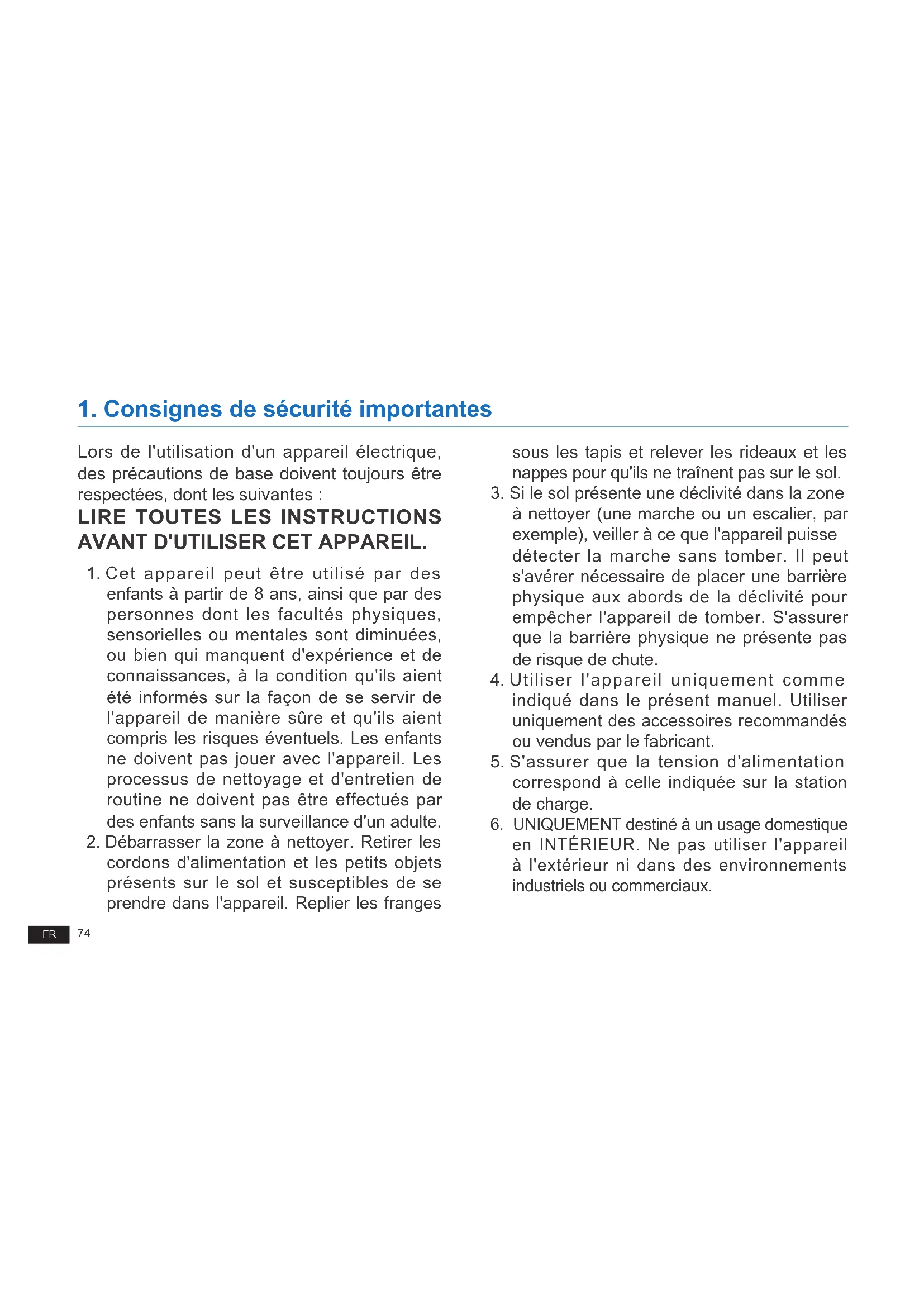

1. Consignes de sécurité importantes75

7. Les batteries non rechargeables sont

8. Ne pas utiliser l'appareil sans réservoir à

poussière et/ou sans ltre.

9. Ne pas faire fonctionner l'appareil en

présence de bougies allumées ou d'objets fragiles.

10. Ne pas utiliser l'appareil dans des

environnements très chauds ou très froids (température inférieure à -5 °C/23 °F ou supérieure à 40 °C/104 °F).

11. Éloigner les cheveux, les vêtements

amples, les doigts et toutes les parties du corps des orices et des pièces mobiles.

12. Ne pas faire fonctionner l'appareil dans une

pièce dans laquelle un nourrisson ou un enfant dort.

13. Ne pas utiliser l'appareil sur des surfaces

humides ou recouvertes d'eau.

14. Ne pas laisser l'appareil ramasser des

objets volumineux comme des pierres, de gros morceaux de papier ou tout élément susceptible de l'obstruer.

15. Ne pas utiliser l'appareil pour ramasser des

matériaux inflammables ou combustibles (essence et toners d'imprimante ou de photocopieur, par exemple) ni dans des endroits où ces produits sont susceptibles d'être présents.

16. Ne pas utiliser l'appareil pour ramasser

des objets en train de brûler ou de fumer (comme des cigarettes, des allumettes, des cendres chaudes) ou tout ce qui pourrait provoquer un incendie.

17. Ne pas placer d'objet dans la tête d'aspiration.

Ne pas utiliser l'appareil si la tête d'aspiration est bloquée. Retirer de la tête d'aspiration la poussière, les peluches, les cheveux ou tout ce qui peut réduire le débit d'air.

18. Veiller à ne pas endommager le cordon

d'alimentation. Ne pas déplacer l'appareil ou la station de charge en tirant sur le cordon d'alimentation, ne pas utiliser le cordon d'alimentation comme une poignée, ne pas le coincer dans une porte et ne pas tirer le cordon sur des bords ou coins

1. Consignes de sécurité importantes76

tranchants. Ne pas faire rouler l'appareil sur le cordon d'alimentation. Maintenir le cordon d'alimentation à l'écart des surfaces chaudes.

19. Si le cordon d'alimentation est endommagé,

il doit être remplacé par le fabricant ou son intermédiaire de service afin d'éviter tout accident.

20. Ne pas utiliser la station de charge si elle

21. Ne pas utiliser l'appareil si le cordon

d'alimentation ou le réservoir est endommagé. Ne pas utiliser l'appareil ou la station de charge si cet appareil ne fonctionne pas correctement, a subi une chute, a été endommagé, est resté à l'extérieur ou est entré en contact avec de l'eau. Il doit être réparé par le fabricant ou son intermédiaire de service afin d'éviter tout accident.

22. Couper l'alimentation avant le nettoyage ou

l'entretien de l'appareil.

23. Le bouchon doit être retiré du réservoir

1. Consignes de sécurité importantes

avant le nettoyage ou l'entretien de la station de charge.

24. Pour la mise au rebut de l'appareil, retirer

l'appareil de la station de charge, couper l'alimentation et retirer la batterie.

25. La batterie doit être déposée et mise

au rebut conformément aux lois et réglementations locales avant la mise au rebut de l'appareil.

26. Mettre au rebut les batteries usagées

conformément aux lois et réglementations locales.

27. Ne pas incinérer l'appareil, même s'il est

gravement endommagé. Les batteries peuvent exploser sous l'effet du feu.

28. Si la station de charge n'est pas utilisée

pendant une longue période, la débrancher.

29. L'appareil doit être utilisé conformément

aux instructions figurant dans ce manuel d'instructions. ECOVACS ROBOTICS ne peut être tenu responsable de tout dommage ou préjudice causé par une utilisation incorrecte.77

1. Consignes de sécurité importantes

30. Le robot contient des batteries que

seules des personnes qualifiées peuvent remplacer. Pour remplacer ou retirer la batterie, contacter le service clientèle.

31. Si le robot n'est pas utilisé pendant une

longue période, recharger complètement le robot et le mettre hors tension pour le ranger. Débrancher la station de charge.

32. AVERTISSEMENT : Pour recharger

la batterie, seule l'unité d'alimentation amovible YJS015F-1900600G/DK18- 190060H-V fournie avec l'appareil doit être utilisée.

33. La télécommande nécessite deux piles

AAA non-rechargeables. Pour remplacer la pile de la télécommande, il convient de retourner la télécommande, d'appuyer sur le bouton et de retirer le couvercle du logement des piles. Retirer les piles, et insérer les nouvelles piles en respectant la polarité. Replacer le couvercle du logement des piles.

34. Les piles non rechargeables ne doivent pas

35. Il ne faut pas mélanger différents types de

piles, ou des piles neuves et usagées.

36. Les piles de la télécommande doivent être

insérées en respectant la polarité.

37. Les piles usagées doivent être retirées de

l'appareil et mises au rebut de manière adéquate.

38. Si la télécommande va être inutilisée

pendant une longue période, les piles doivent être retirées.

39. Les bornes d'alimentation ne doivent jamais

être court-circuitées. unité d'alimentation amovible doit78

Mise au rebut correcte de ce produit Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans toute l'Union européenne. Pour prévenir d'éventuels dommages à l'environnement ou la santé humaine suite au rejet non contrôlé des déchets, recycler l'appareil de façon responsable afin d'assurer la réutilisation durable de ses ressources matérielles. Pour recycler votre appareil usagé, merci d'utiliser le système de retour et de collecte ou de contacter le détaillant qui vous l'a vendu. Il peut recycler ce produit en toute sécurité. Pour les pays de l'Union européenne

CONSERVER CES INSTRUCTIONS

Pour désactiver le module Wi-Fi du DEEBOT, mettre le commutateur du robot en position ON. Placer le robot sur la station d'accueil en veillant à ce que les contacts de charge du robot DEEBOT et les broches de la station d'accueil soient connectés. Appuyer sur le bouton de mode automatique du robot et le maintenir enfoncé pendant environ 10 secondes jusqu'à ce que le DEEBOT émette trois bips. Pour activer le module Wi-Fi du DEEBOT, mettre le commutateur en position OFF, puis en position ON. Au redémarrage du DEEBOT, le module Wi-Fi est activé. Pour obtenir des informations sur la Déclaration de conformité de l’UE, visitez https://www.ecovacs.com/global/compliance

1. Consignes de sécurité importantes79

2.1 Contenu de l'emballage

Robot (2) Brosses latérales Station de charge + adaptateur d'alimentation Outil de nettoyage multifonction Télécommande (avec piles) Manuel d'instructions Guide de démarrage rapide

2. Contenu de l'emballage

Remarque : Les gures et illustrations sont fournies uniquement à titre de référence, et peuvent ne pas représenter l'apparence du produit. La conception et les spécications du produit peuvent être modiées sans préavis.80

Capteurs anticollision et pare-chocs

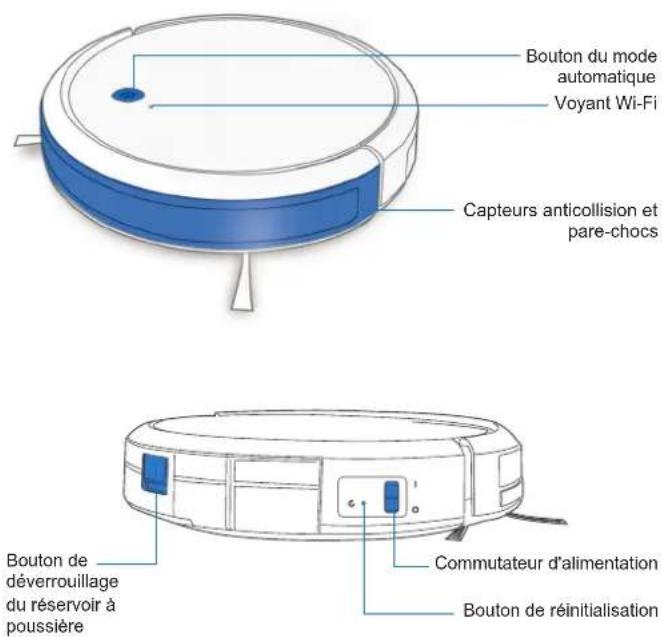

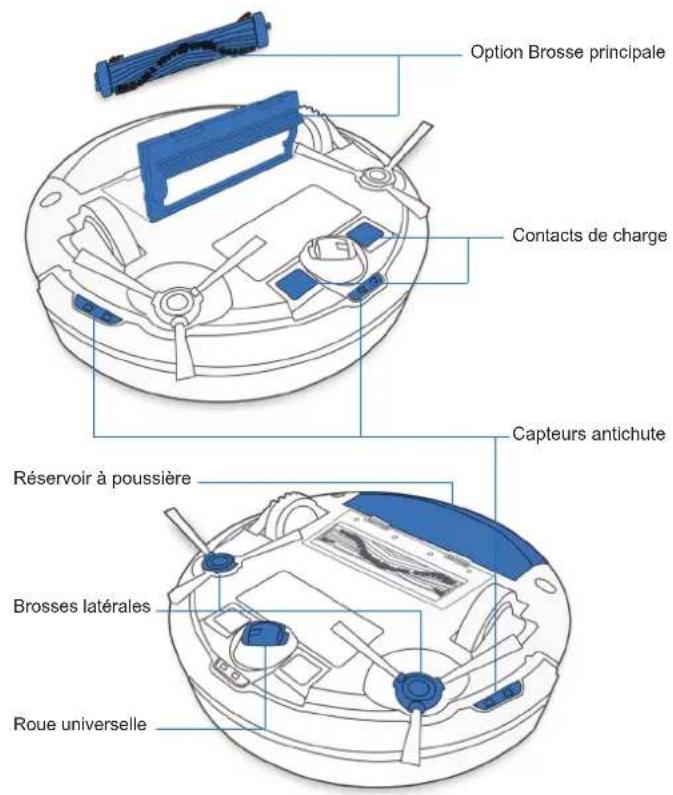

2.3 Schéma du produit

Robot Bouton du mode automatique Voyant Wi-Fi Commutateur d'alimentation Bouton de réinitialisation Bouton de déverrouillage du réservoir à poussière Capteurs antichute Option Brosse principale Réservoir à poussière Contacts de charge Roue universelle Brosses latérales Vue de dessous

2. Contenu de l'emballage

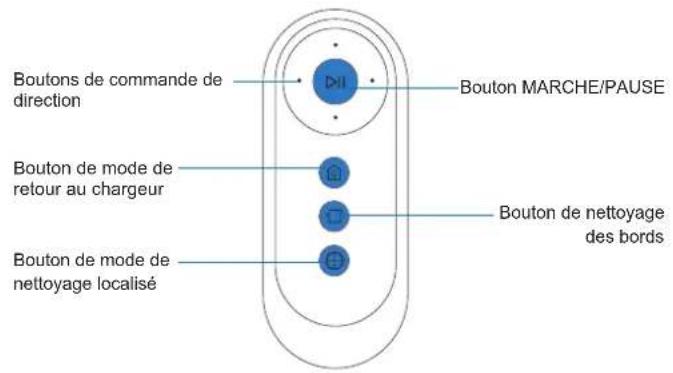

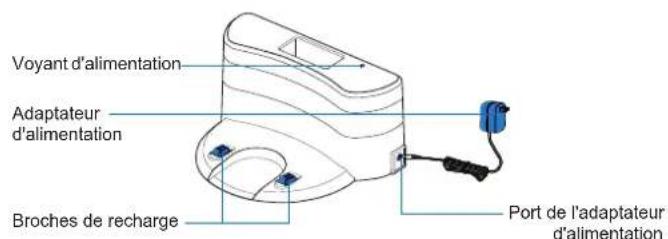

Voyant d'alimentation Adaptateur d'alimentation Port de l'adaptateur d'alimentation Bouton MARCHE/PAUSE Bouton de nettoyage des bords Broches de recharge Boutons de commande de direction Bouton de mode de nettoyage localisé Bouton de mode de retour au chargeur Station de charge Télécommande82

Avant d'utiliser l'appareil sur un tapis à poil ras avec des bords à gland, replier les bords sur eux-mêmes.

AVERTISSEMENT : ne pas utiliser le DEEBOT sur des surfaces humides ou recouvertes d'eau.

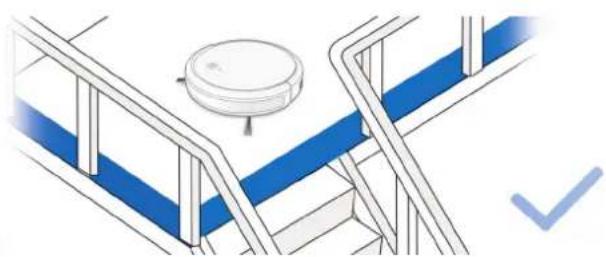

Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber. Retirer les cordons d'alimentation et les petits objets présents sur le sol susceptibles d'obstruer le passage du robot.

3.1 Remarques avant le nettoyage

Ranger la zone à nettoyer en mettant les meubles, par exemple les chaises, à leur place exacte.

3. Fonctionnement et programmation83

3. Fonctionnement et programmation

Enlèvement de la bande de protection

Branchement de l'adaptateur

Positionnement de la station de charge

Installation des brosses latérales

Remarque : Quand le robot DEEBOT a ni son cycle de nettoyage ou quand la batterie est faible, il retourne automatiquement à la station de charge pour se recharger lui-même.

3.3 Sélection du mode de nettoyage

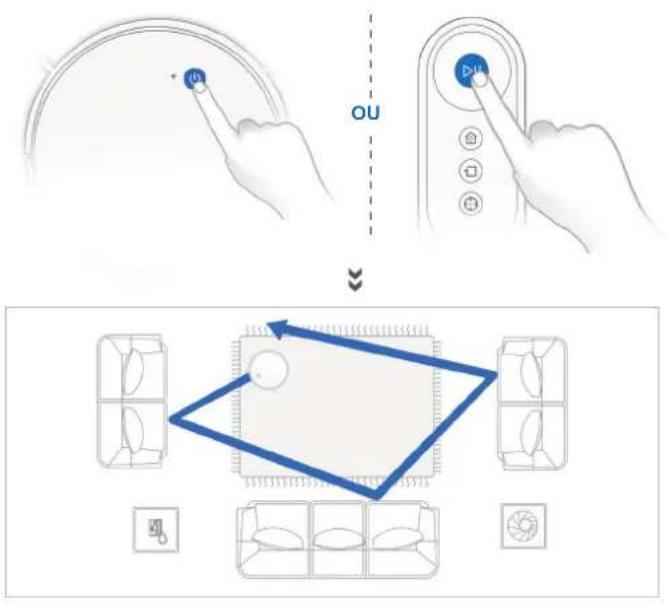

Mode de nettoyage automatique Un schéma de nettoyage aléatoire (optimisé pour les moquettes) sera sélectionné par défaut.

3. Fonctionnement et programmation

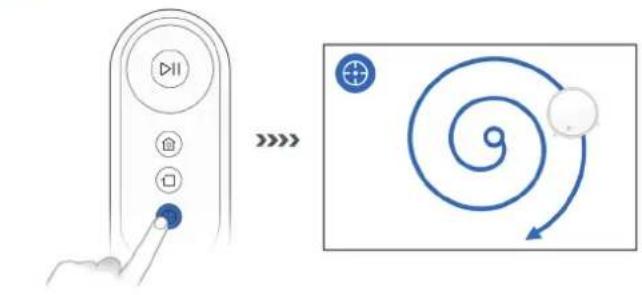

Mode de nettoyage localisé (moins de 3 minutes)

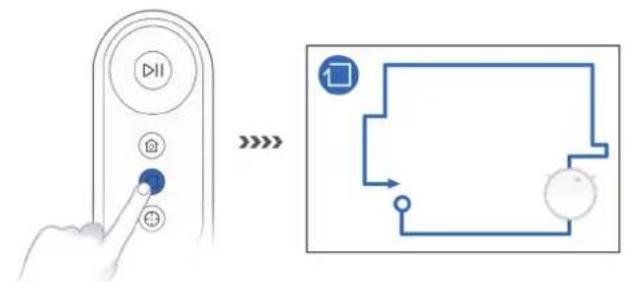

Mode de nettoyage des bords85

3. Fonctionnement et programmation

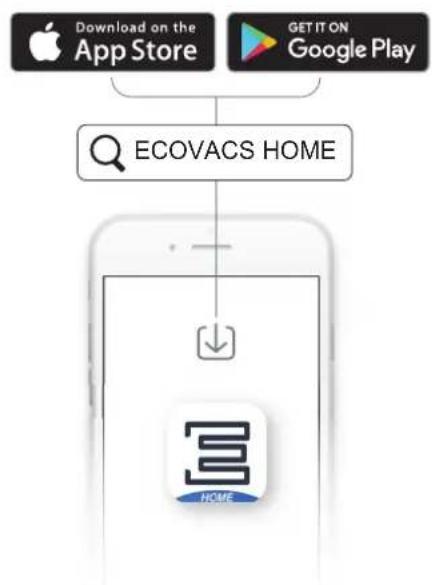

Toutes les fonctions mentionnées ci-dessus peuvent être activées sur l'application. Télécharger l'application ECOVACS pour accéder à plus de fonctions, notamment le nettoyage des bords, le nettoyage planié, etc. iOS 9.0 or later Android 4.0 or later

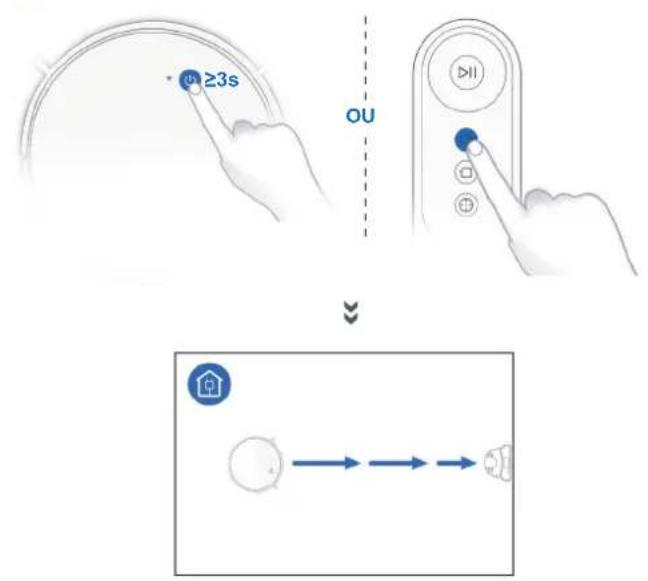

Retour à la station de charge ≥3s ECOVACS HOME86

3. Fonctionnement et programmation

3.4 Mise en pause, réactivation et mise hors tension

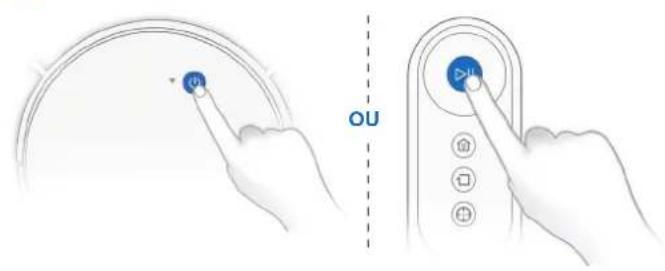

Mise en pause Remarque : Le panneau de commande du robot s'arrête de clignoter si celui-ci est en pause depuis quelques minutes. Appuyer sur le bouton du mode automatique pour réactiver le robot DEEBOT.

Mise hors tension Remarque : Lorsque le robot DEEBOT ne nettoie pas, il est recommandé de le laisser sous tension et en charge.

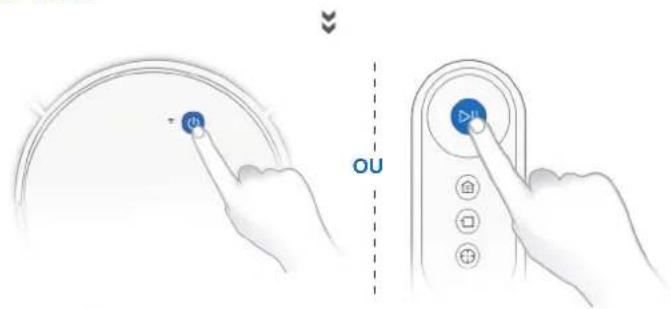

Réactivation Appuyer sur le bouton de mode automatique pour réactiver le DEEBOT. OU87

Pour procéder aux tâches de nettoyage et d'entretien du robot DEEBOT, le mettre hors tension et débrancher la station de charge. Réservoir à poussière

4.1 Réservoir à poussière et ltres

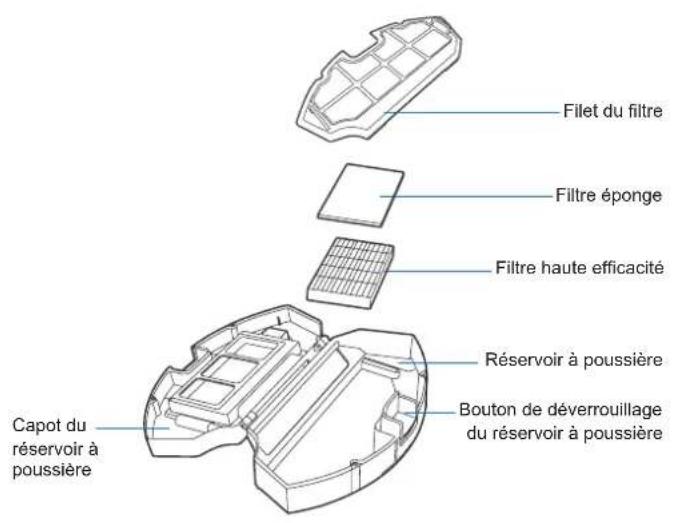

Filet du ltre Filtre éponge Filtre haute efcacité Réservoir à poussière Bouton de déverrouillage du réservoir à poussière Capot du réservoir à poussière

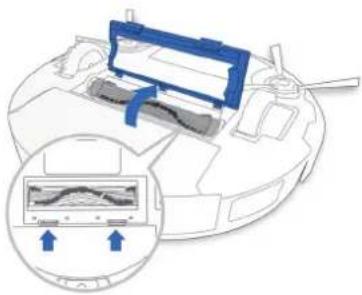

4.2 Brosse principale et brosses latérales

Remarque : Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants.

4.3 Autres composants

Remarque : Avant de nettoyer les contacts de charge du robot ainsi que les broches de recharge de la station de charge, mettre le robot hors tension et débrancher la station de charge.

4.4 Entretien régulier

Pour maintenir les performances optimales du robot DEEBOT, réaliser les tâches d'entretien et remplacer les pièces à la fréquence suivante : Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants. Remarque : ECOVACS fabrique divers assemblages et pièces de remplacement. Veuillez contacter le service clientèle pour plus d'informations sur les pièces de remplacement. Pièce du robot Fréquence d'entretien Fréquence de remplacement Brosse latérale Une fois toutes les 2 semaines Tous les 3 à 6 mois Brosse principale Une fois par semaine Tous les 6 à 12 mois Filtre éponge/Filtre haute efcacité Une fois par semaine Tous les 3 à 6 mois Roue universelle Capteurs antichute Pare-chocs Contacts de charge Broches de recharge Une fois par semaine /

5. Voyant et sons d'alarme

Voyant Sons d'alarme Le robot DEEBOT vous indiquera la présence d'un dysfonctionnement par un voyant et des sonneries d'alarme. Une assistance complémentaire est disponible via l'application ECOVACS et le site web. Scénario Voyant Le robot est en cours de nettoyage Le bouton de mode automatique clignote en BLANC xe Le robot est en charge Le bouton de mode automatique clignote en BLANC La batterie du robot est faible Le bouton de mode automatique clignote en ROUGE xe Le robot a rencontré un problème Le bouton de mode automatique clignote en ROUGE Son d'alarme Problèmes Solution Un bip La brosse principale ou la brosse latérale est coincée. Nettoyer la brosse principale ou la brosse latérale tel qu'il est indiqué à la section 4 Entretien. Bips continus Le robot est suspendu ou la roue motrice est coincée. Remettre le robot par terre ou tapoter doucement le pare-choc et nettoyer la roue motrice tel qu'il est indiqué à la section 4 Entretien.92

N°. Dysfonctionnement Causes possibles Solutions 1 Le DEEBOT ne se charge pas. Le robot DEEBOT n'est pas sous tension. Mettre le robot DEEBOT sous tension. Le robot DEEBOT ne se connecte pas à la station de charge. S'assurer que les contacts de charge du robot sont connectés aux broches de recharge. La batterie est complètement déchargée. Réactiver la batterie. Mettre le robot DEEBOT sous tension. Placer le robot DEEBOT sur la station de charge à la main, le retirer après l'avoir laissé en charge pendant 3 minutes, répéter 3 fois cette opération, puis charger normalement.

Le robot DEEBOT ne retourne pas à la station de charge. La station de charge n'est pas placée correctement. Se reporter à la section 3.2 pour savoir comment positionner la station de charge correctement.

Le robot DEEBOT est confronté à un problème pendant le nettoyage et s'arrête. Le robot DEEBOT est bloqué par quelque chose au sol (cordons électriques, rideaux tombant au sol, frange de tapis, etc.). Le robot DEEBOT va tenter de résoudre le problème de diverses manières. En cas d'échec, retirer à la main les obstacles et faire redémarrer le robot.

Le robot DEEBOT revient à la station de charge avant d'avoir terminé le nettoyage. Lorsque la batterie devient faible, le robot DEEBOT bascule automatiquement en mode de retour au chargeur et retourne à la station de charge pour se recharger tout seul. C'est normal. Il n'est pas nécessaire d'intervenir. Le temps de travail varie selon la surface du sol, la complexité de la pièce et le mode de nettoyage sélectionné. C'est normal. Il n'est pas nécessaire d'intervenir.

N°. Dysfonctionnement Causes possibles Solutions

Le robot DEEBOT ne procède pas au nettoyage automatique à l'heure planiée. La fonction de planication de l'heure est annulée. Programmer le robot DEEBOT pour qu'il nettoie à des heures précises en utilisant l'application ECOVACS. La fonction de nettoyage continu est activée et le robot DEEBOT vient de terminer le nettoyage de la zone programmée. C'est normal. Il n'est pas nécessaire d'intervenir. Le robot DEEBOT est hors tension. Mettre le robot DEEBOT sous tension. La batterie du robot est faible. Laisser le robot DEEBOT sous tension et connecté à la station de charge pour s'assurer que sa batterie est totalement chargée et prête à fonctionner à tout moment. La tête d'aspiration du robot est bloquée et/ ou ses composants sont encombrés par des débris. Mettre le robot DEEBOT hors tension, nettoyer le réservoir à poussière et retourner le robot. Nettoyer la tête d'aspiration, les brosses latérales et la brosse principale comme indiqué à la section 4.

Le robot DEEBOT ne nettoie pas l'ensemble de la zone. La zone de nettoyage n'est pas rangée. Retirer les petits objets présents sur le sol et ranger la zone à nettoyer avant le début du nettoyage.

Le robot DEEBOT n'est pas en mesure de se connecter à un réseau Wi-Fi domestique. Le nom d'utilisateur ou le mot de passe pour le Wi-Fi domestique est incorrect. Saisir le nom d'utilisateur et le mot de passe corrects pour le Wi-Fi domestique. Le robot DEEBOT se trouve hors de la zone de couverture du signal Wi-Fi domestique. S'assurer que le robot DEEBOT se trouve dans la zone de couverture du signal Wi-Fi domestique. La conguration réseau a débuté avant que le robot DEEBOT ne soit prêt. Allumer l'appareil. Appuyer sur le bouton de réinitialisation pendant 3 secondes. Le robot DEEBOT est prêt pour la conguration réseau lorsqu'il joue une mélodie et que son voyant Wi-Fi clignote lentement. Le système d'exploitation du smartphone doit être mis à jour. Mettre à jour le système d'exploitation du smartphone. L'application ECOVACS s'exécute sur iOS 9.0 et versions ultérieures, ainsi que sur Android 4.0 et versions ultérieures.94

7. Spécications techniques

Modèle DC3G/DC3G.10/DC3G.20 Courant nominal d'entrée 19 V 0,6 A 11,4 W Station de charge Tension de sortie nominale 19V Courant de sortie nominal 0,6A Modèle d'adaptateur d'alimentation

YJS015F-1900600G/DK18-190060H-V

Courant nominal d'entrée 100-240 V

50-60 Hz 0,5 A Courant de sortie nominal 19 V 0,6 A Modèle de télécommande RC1633 Tension d'entrée 3 V Puissance en mode désactivé/veille Moins de 0,50 W Puissance en veille réseau Moins de 2,00 W Bandes de fréquence et puissance Fréquence d'opération : 2 412 MHz - 2 472 MHz Puissance maximale de transmission : 19 dBm. Remarque : Ces spécications techniques peuvent être modiées à des ns d'amélioration continue. Cet équipement doit être utilisé en gardant une distance minimale de 20 cm entre le radiateur et votre corps.95
