MANUAL DE USUARIO Deebot 500 ECOVACS

Manual de instrucciones

Le felicitamos por la compra de este ECOVACS ROBOTICS DEEBOT. Esperamos que lo utilice durante muchos años. Creemos que este robot le ayudará a mantener su hogar limpio y le dejará más tiempo para disfrutar de otras actividades.

Live Smart. Enjoy Life.

En caso de encontrar problemas no descritos en este Manual de Instrucciones, póngase en contacto con nuestro Centro de Atención al Cliente, donde un técnico podrá ayudarle debidamente.

Para obtener más información, visite la web oficial de ECOVACS ROBOTICS: www.ecovacs.com

La compañía se reserva el derecho a realizar cambios tecnológicos o de diseño en sus productos para una continua mejora.

Gracias por confiar en DEEBOT.

Índice

1. Instrucciones importantes de seguridad ....50
2. Contenido de la caja....55
3. Funcionamiento y programación....58
4. Mantenimiento....63
5. Indicador luminoso y sonidos de alarma....67
6. Solución de problemas....68
7. Especificaciones técnicas....71

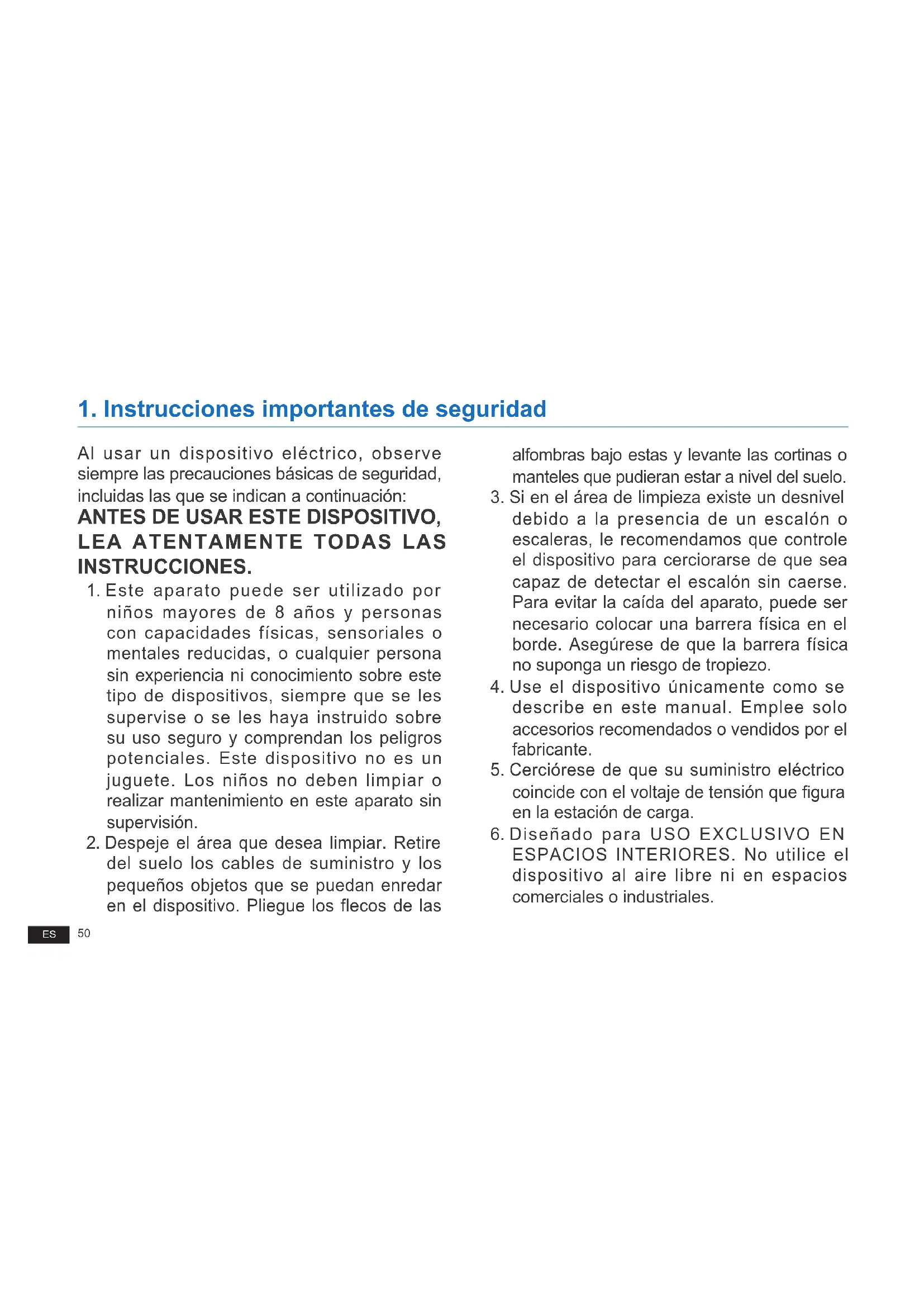

1. Instrucciones importantes de seguridad

Al usar un dispositivo eléctrico, observe siempre las precauciones básicas de seguridad, incluidas las que se indican a continuación:

ANTES DE USAR ESTE DISPOSITIVO, LEA ATENTAMENTE TODAS LAS INSTRUCCIONES.

1. Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o cualquier persona sin experiencia ni conocimiento sobre este tipo de dispositivos, siempre que se les supervise o se les haya instruido sobre su uso seguro y comprendan los peligros potenciales. Este dispositivo no es un juguete. Los niños no deben limpiar o realizar mantenimiento en este aparato sin supervisión.
2. Despeje el área que desea limpiar. Retire del suelo los cables de suministro y los pequeños objetos que se puedan enredar en el dispositivo. Pliegue los flecos de las

alfombras bajo estas y levante las cortinas o manteles que pudieran estar a nivel del suelo.

1. Si en el área de limpieza existe un desnivel debido a la presencia de un escalón o escaleras, le recomendamos que controle el dispositivo para cerciorarse de que sea capaz de detectar el escalón sin caerse. Para evitar la caída del aparato, puede ser necesario colocar una barrera física en el borde. Asegúrese de que la barrera física no suponga un riesgo de tropiezo.
2. Use el dispositivo únicamente como se describe en este manual. Emplee solo accesorios recomendados o vendidos por el fabricante.
3. Cerciórese de que su suministro eléctrico coincide con el voltaje de tensión que figura en la estación de carga.
4. Diseñado para USO EXCLUSIVO EN ESPACIOS INTERIORES. No utilice el dispositivo al aire libre ni en espacios comerciales o industriales.

1. Instrucciones importantes de seguridad

1. Este dispositivo no permite el uso de baterías no recargables.
2. No utilice el dispositivo sin el recipiente para polvo ni los filtros instalados en la posición correcta.
3. No ponga en marcha el dispositivo en un lugar donde haya velas encendidas u objetos frágiles.
4. No use el dispositivo en entornos extremadamente fríos o calientes (temperatura inferior a -5 °C [23 °F] o superior a 40 °C [104 °F]).
5. Mantenga el pelo, la ropa suelta, los dedos y las partes del cuerpo alejados de las aberturas y de las piezas móviles.
6. No ponga en marcha el dispositivo en una habitación donde se encuentren durmiendo bebés o niños.
7. No use el dispositivo sobre superficies mojadas ni con agua estancada.
8. No permita que el dispositivo aspire objetos de gran tamaño, como piedras, trozos

grandes de papel o cualquier otro objeto que pueda causar obstrucciones.

1. No use el dispositivo para recoger materiales inflamables ni combustibles, como gasolina o tóner de impresoras o fotocopiadoras. No lo utilice en lugares donde puedan existir esta clase de materiales.
2. No use el dispositivo para recoger objetos que estén ardiendo o que emitan humo, como por ejemplo, cigarros, cerillas, cenizas calientes o cualquier otro objeto que pueda provocar un incendio.
3. No introduzca objetos en la abertura para la entrada de polvo. No use el dispositivo si la entrada de polvo está obstruida. Mantenga la abertura libre de polvo, pelusa, pelo o cualquier partícula que pueda reducir el flujo de aire.
4. Tenga cuidado de no dañar el cable de alimentación. No emplee el cable de alimentación para tirar o transportar el

1. Instrucciones importantes de seguridad

dispositivo ni la estación de carga. No lo use tampoco a modo de asa. No cierre la puerta si el cable de alimentación queda atrapado ni coloque el cable sobre bordes afilados o esquinas. No permita que el dispositivo pase por encima del cable de alimentación. Mantenga el cable de alimentación alejado de superficies calientes.

1. Si el cable de alimentación eléctrico está dañado, deberá ser reemplazado por el fabricante o por un técnico de servicio para evitar posibles riesgos.
2. No utilice la estación de carga si presenta daños.
3. No use el dispositivo en caso de daños en el cable de alimentación o en el enchufe. No use el dispositivo ni la estación de carga si no funcionan correctamente, si han sufrido una caída, si están dañados, si han sido olvidados en el exterior o si han entrado en contacto con agua. En este caso, deberán ser reparados por el fabricante o por un

técnico de servicio, a fin de evitar posibles riesgos.

1. Antes de realizar trabajos de limpieza y mantenimiento en el dispositivo, apáguelo.
2. Retire el enchufe de la toma de corriente antes de llevar a cabo la limpieza y el mantenimiento de la estación de carga.
3. Antes del extraer la batería del dispositivo para desecharla, retire el dispositivo de la estación de carga y apague el interruptor principal.
4. Antes de desechar el dispositivo, extraiga la batería y deséchela de acuerdo con las leyes y normativas locales.
5. Tire las baterías usadas de acuerdo con las leyes y normativas locales.
6. No arroje el dispositivo al fuego, incluso aunque presente daños graves. ya que las baterías pueden explotar.
7. Si no prevé usar la estación de carga durante un tiempo prolongado, desenchúfela.

1. Instrucciones importantes de seguridad

1. El dispositivo se debe usar respetando lo establecido en este manual de usuario. ECOVACS ROBOTICS no asume ninguna responsabilidad por los daños o lesiones causados por un uso inadecuado.
2. El robot contiene baterías que solo puede sustituir personal cualificado. Para sustituir o extraer la batería, póngase en contacto con Atención al cliente.
3. Si no se va a utilizar el robot durante un periodo prolongado de tiempo, cargue por completo el robot, apáguelo para guardarlo y desenchufe la estación de carga.
4. AVISO: Para cargar la batería, utilice únicamente la unidad de alimentación desmontable YJS015F-1900600G/DK18-190060H-V proporcionada con este dispositivo.
5. El mando a distancia necesita dos pilas AAA no recargables. Para sustituir las pilas del mando a distancia, dele la vuelta y presione y retire la cubierta de las pilas.

Extraiga las pilas e introduzca las pilas nuevas respetando la polaridad. Vuelva a colocar la cubierta de las pilas.

1. No intente nunca recargar una pila no recargable.
2. No mezcle pilas distintas ni nuevas con usadas.
3. Asegúrese de que inserta la pila del mando a distancia con la polaridad correcta.
4. Cuando se agoten la pilas o la batería, extráigalas del dispositivo y deséchela en un punto de recogida adecuado.
5. Si va a dejar de usar el mando a distancia durante un periodo prolongado, extraiga las pilas.
6. Procure no cortocircuitar las terminales de la fuente de alimentación.

unidad de alimentación desmontable

1. Instrucciones importantes de seguridad

CONSERVE ESTAS INSTRUCCIONES

Para desactivar el módulo de Wi-Fi en el DEEBOT, encienda el robot.

Coloque el robot en la estación de carga y compruebe que la conexión entre los contactos de carga del DEEBOT y los de la estación de carga sea correcta.

Mantenga pulsado el botón de modo automático del robot durante 10 segundos hasta que el DEEBOT emita 3 pitidos.

Para activar el módulo de Wi-Fi del DEEBOT, apague el robot y, a continuación, vuelva a encenderlo. El módulo de Wi-Fi se encenderá cuando se reinicie el DEEBOT.

Para la Unión Europea

Para obtener información sobre la declaración de conformidad de la UE, visite https://www.ecovacs.com/global/compliance

Eliminación correcta de este producto

Esta marca indica que este producto no se debe desechar con otros residuos domésticos en la UE. Para evitar posibles daños al medio ambiente o para la salud derivados del vertido incontrolado de residuos, recicle el producto de manera responsable para impulsar la reutilización sostenible de los recursos materiales. Para desechar el dispositivo usado, utilice los sistemas de recogida y reciclado o consulte con el proveedor a quien compró el producto. Allí pueden llevar este producto para su reciclado protegiendo el medio ambiente.

2. Contenido de la caja

2.1 Contenido de la caja

Estación de carga y adaptador de red

(2) Cepillos laterales

Mando a distancia con pilas

Herramienta de limpieza multifunción

Manual de instrucciones Guía de inicio rápido

Nota: Las figuras e ilustraciones se muestran solo como referencia y pueden ser diferentes del aspecto real del producto. El diseño y las especificaciones de producto están sujetos a cambios sin previo aviso.

2. Contenido de la caja

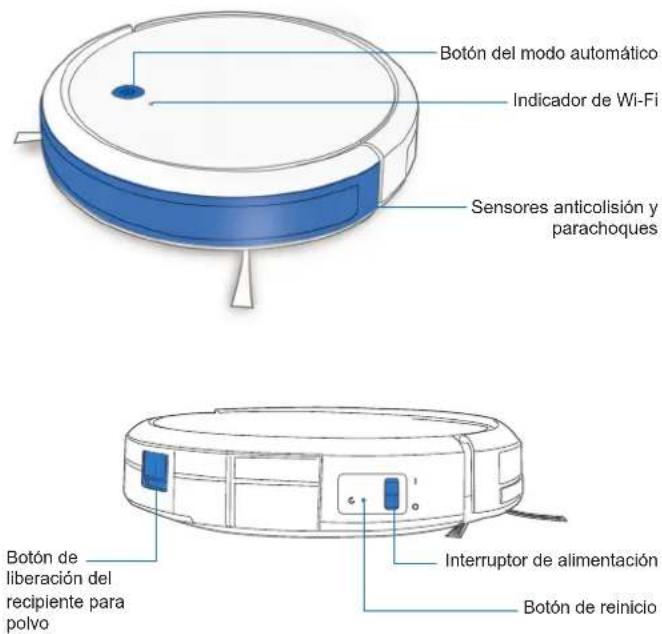

2.3 Esquema del producto
Robot

Botón del modo automático Indicador de Wi-Fi Sensores anticolisión y parachoques Botón de liberación del recipiente para polvo Interruptor de alimentación Botón de reinicio

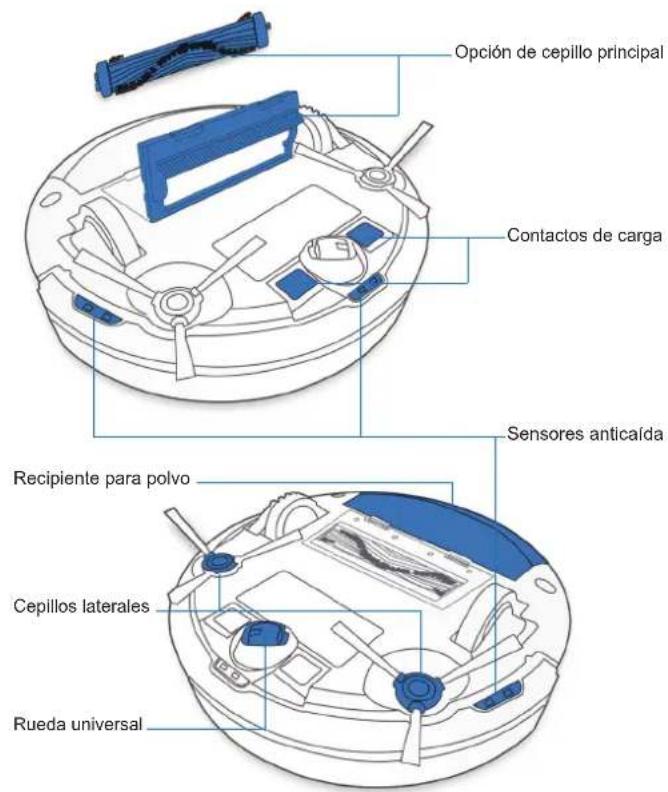

Vista inferior

Opción de cepillo principal Contactos de carga Sensores anticalda Recipiente para polvo Cepillos laterales Rueda universal

2. Contenido de la caja

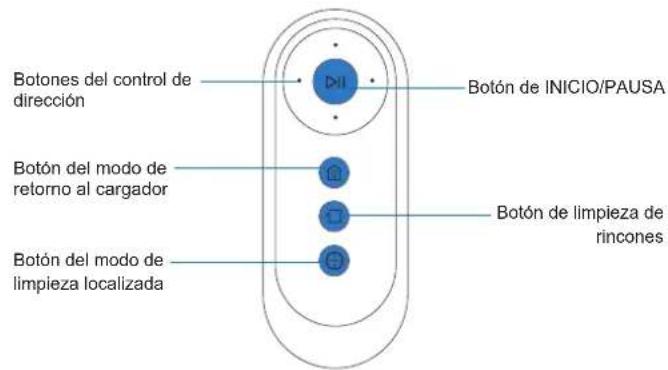

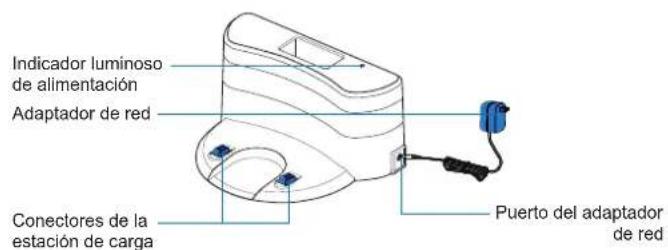

Estación de carga Mando a distancia

Indicador luminoso de alimentación Adaptador de red Conectores de la estación de carga Puerto del adaptador de red

Botones del control de dirección Botón del modo de reto ro al cargador Botón del modo de limpieza localizada Botón de INICIO/PAUSA Botón de limpieza de rincones

3. Funcionamiento y programación

3.1 Observaciones antes de limpiar

AVISO: No use el DEEBOT sobre superficies mojadas ni con agua estancada.

Antes de utilizar este producto en una alfombra de pelo corto con flecos, doble los bordes hacia dentro.

Ordene la zona que se va a limpiar colocando los muebles, como sillas, en su sitio.

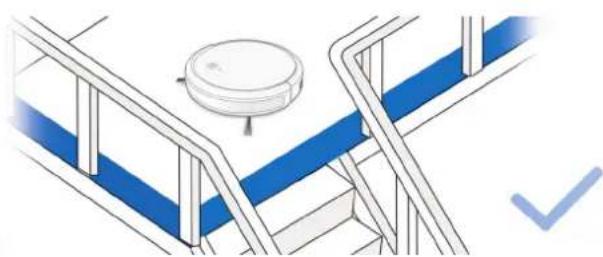

Tal vez sea necesario colocar una barrera física en el borde de cualquier desnivel para evitar la caída del robot.

Retire del suelo los cables de suministro y los pequeños objetos que puedan obstruir el recorrido del dispositivo.

3. Funcionamiento y programación

3.2 Preparación

1 Retirada de la tira protectora

2 Conexión del adaptador

3 Colocación de la estación de carga

4 Colocación de los cepillos laterales

Nota: Una vez completado el ciclo de limpieza o cuando el nivel de la batería es bajo, el DEEBOT regresa automáticamente a la estación de carga para recargarse por sí solo.

3. Funcionamiento y programación

3.3 Selección del modo de limpieza

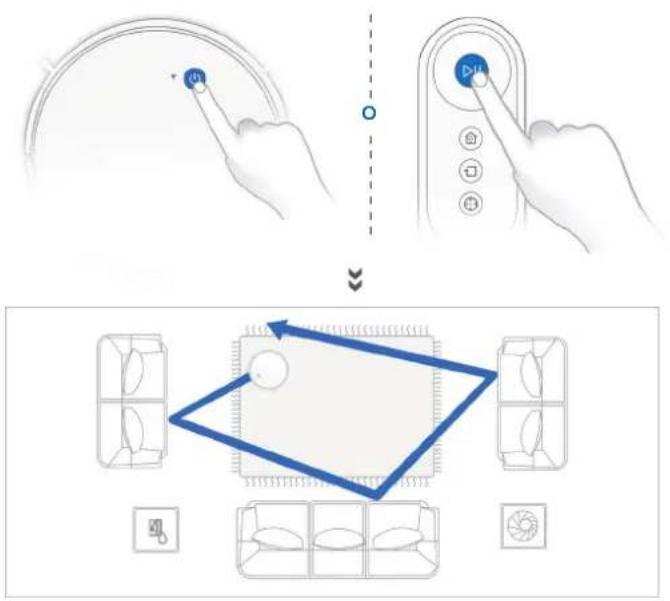

1 Modo de limpieza automático

Se seleccionará un patrón de limpieza aleatorio (optimizado para alfombras) de forma predeterminada.

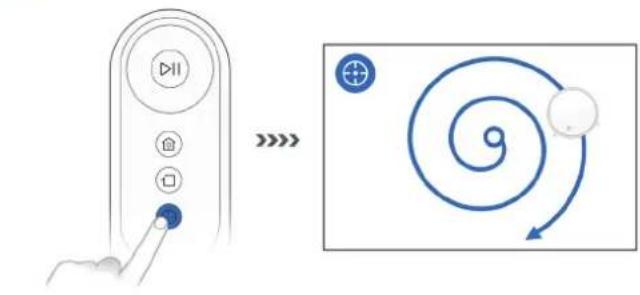

2 Modo de limpieza localizada (menos de 3 minutos)

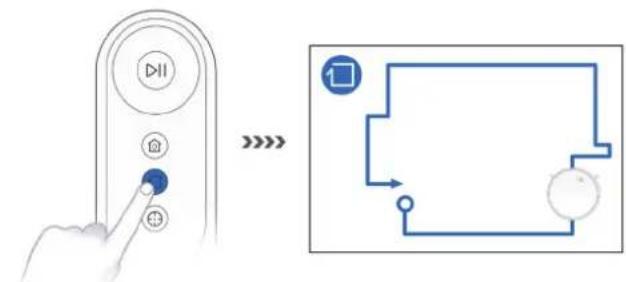

3 Modo de limpieza de rincones

3. Funcionamiento y programación

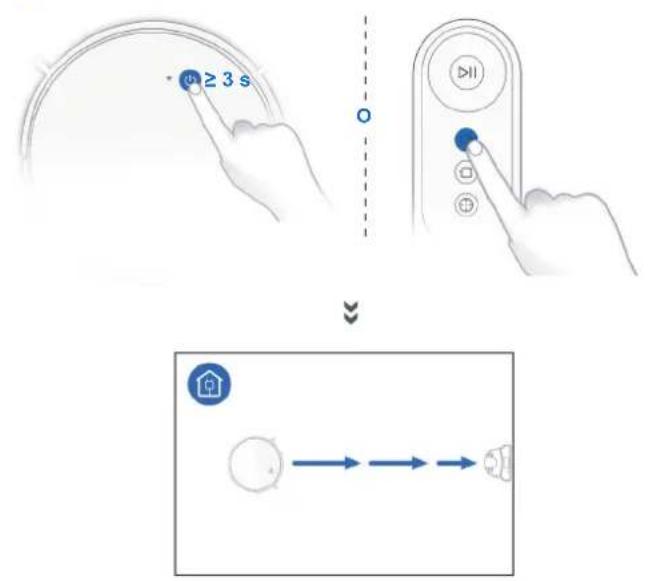

4 Volver a la estación de carga

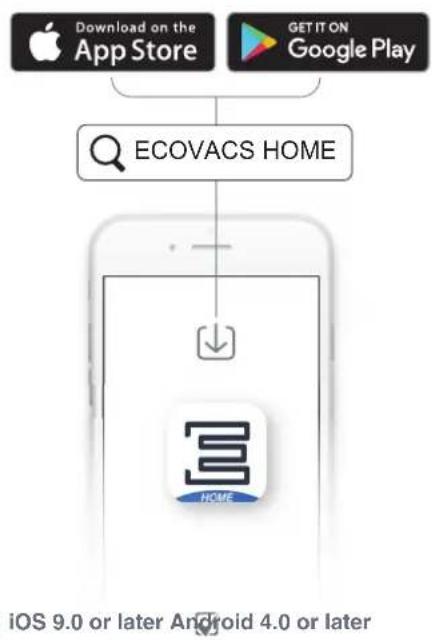

Todas las funciones indicadas más arriba pueden activarse en la aplicación. Descargue la aplicación ECOVACS para acceder a más funciones, incluidas la limpieza de rincones, la limpieza programada, etc.

3. Funcionamiento y programación

3.4 Pausa, reactivación, apagado

1 Pausa

Nota: El panel de control del robot se apaga tras dejarlo en pausa durante unos minutos. Pulse el botón de modo automático del DEEBOT para reactivar el robot.

3 Apagado

ON OFF

Nota: Cuando el DEEBOT no esté en funcionamiento, se recomienda dejarlo encendido y cargando.

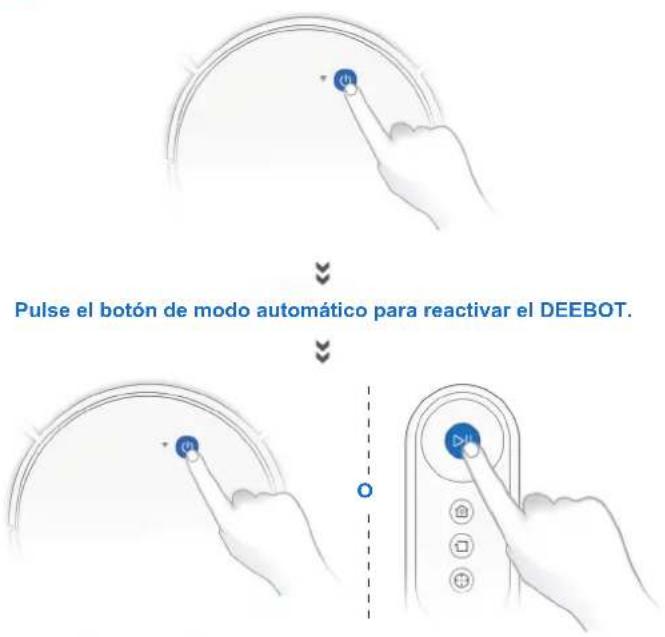

2 Reactivación

Pulse el botón de modo automático para reactivar el DEEBOT.

4. Mantenimiento

Antes de realizar cualquier tarea de limpieza y mantenimiento en el DEEBOT, apague el robot y desenchufe la estación de carga.

4.1 Recipiente para el polvo y filtros

Malla del filtro Filtro de esponja Filtro de alta eficiencia Recipiente para polvo Botón de liberación del recipiente para polvo Tapa

1

Nota: A fin de facilitar el trabajo de mantenimiento, el dispositivo se suministra con una herramienta de limpieza multifunción. Utilice la herramienta con cuidado, ya que sus bordes están afilados.

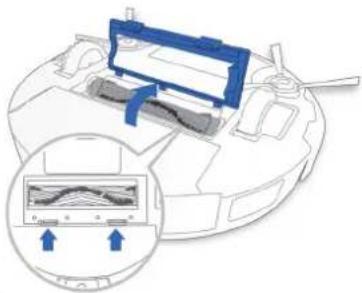

Cepillo principal

1

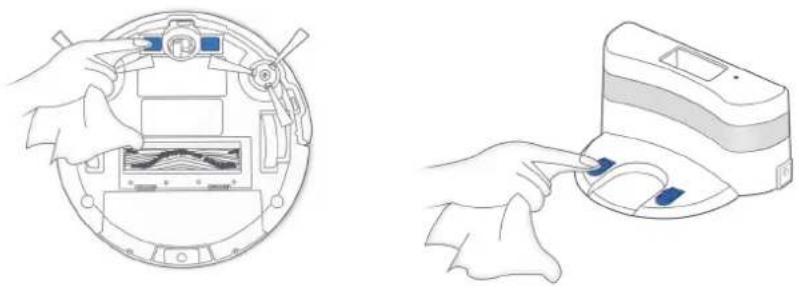

4.3 Otros componentes

Nota: Antes de limpiar los contactos de carga y los conectores de la estación de carga del robot, apáguelo y desenchufe la estación de carga.

4.4 Mantenimiento habitual

Para mantener el rendimiento óptimo del DEEBOT, realice las tareas de mantenimiento y las sustituciones con las siguientes frecuencias:

Pieza del robot Frecuencia	de mantenimiento Frecuencia de sustitución
Cepillo lateral Una vez cada	2 semanas Cada 3-6 meses
Cepillo principal Una vez a la semana Cada 6-12 meses
Filtro de esponja/Filtro de alta eficiencia	Una vez a la semana Cada 3-6 meses
Rueda universalSensores anticaídaParachoquesContactos de cargaConectores de la estación de carga	Una vez a la semana /

A fin de facilitar el trabajo de mantenimiento, el dispositivo se suministra con una herramienta de limpieza multifunción. Utilice la herramienta con cuidado, ya que sus bordes están afilados.

Nota: ECOVACS fabrica diversas piezas de sustitución y montaje. Póngase en contacto con Atención al cliente para obtener más información sobre las piezas de sustitución.

5. Indicador luminoso y sonidos de alarma

El DEEBOT le indicará que algo va mal mediante sonidos y un indicador luminoso de alarma. Puede encontrar asistencia más detalla en el sitio web en línea y en la aplicación de ECOVACS.

Indicador luminoso

Situación Indicador luminoso
El robot está limpiando. El botón de modo automático tiene una luz BLANCA fija.
El robot se está cargando El botón de modo automático parpadea en BLANCO.
El nivel de la batería del robot es bajo. El botón de modo automático tiene una luz ROJA fija.
El robot tiene un problema. El botón de modo automático parpadea en ROJO.

Sonidos de alarma

Sonido de la alarma Problemas Solución
Un pitido El cepillo principal o el cepillo lateral está enredado.		Limpie el cepillo principal o el cepillo lateral como se indica en la sección 4 Mantenimiento.
Pitidos continuos	El robot está suspendido o las ruedas de propulsión están atascadas.	Vuelva a colocar el robot en el suelo o golpee suavemente el parachoques y limpie las ruedas de propulsión como se indica en la sección 4 Mantenimiento.

6. Solución de problemas

N.°	Problema Posibles causas Soluciones
1	El DEEBOT no se carga.	El DEEBOT no está encendido. Encienda el DEEBOT.
		El DEEBOT no se ha conectado a la estación de carga.	Asegúrese de que los conectores del robot se hayan conectado a los contactos de la estación de carga.
		La batería está totalmente descargada.	Vuelva a activar la batería. Encienda el DEEBOT. Coloque el DEEBOT manualmente en la estación de carga, retírelo una vez transcurridos tres minutos de carga. Repita esta acción tres veces. A continuación, cargue el robot de la forma habitual.
2	El DEEBOT no puede regresar a la estación de carga.	La estación de carga no se ha colocado correctamente.	Consulte la sección 3.2 para colocar la estación de carga correctamente.
3	El DEEBOT se atasca cuando está en funcionamiento y se detiene.	El DEEBOT se ha enredado con algún objeto en el suelo (cables eléctricos, cortinas, flecos de alfombra, etc.).	El DEEBOT probará varias formas de desenredarse. Si no lo consigue, retire los obstáculos manualmente y reinicie el dispositivo.
4	El DEEBOT regresa a la estación de carga antes de concluir la limpieza.	Cuando el nivel de la batería es bajo, el DEEBOT pasa automáticamente al modo de retorno al cargador y regresa a la estación de carga para recargarse por sí solo.	Este comportamiento es normal. No se requiere realizar ninguna acción.
		El tiempo de funcionamiento varía en función de la superficie del suelo, la complejidad de la estancia y el modo de limpieza seleccionado.	Este comportamiento es normal. No se requiere realizar ninguna acción.

6. Solución de problemas

N.°	Problema Posibles causas Soluciones
5	EI DEEBOT no funciona automáticamente a la hora programada.	La función de programación se ha anulado.	Programe el DEEBOT para que limpie a horas determinadas con la aplicación ECOVACS.
		La función de limpieza continua está activada y el DEEBOT acaba de terminar de limpiar el área de limpieza programada.	Este comportamiento es normal. No se requiere realizar ninguna acción.
		EI DEEBOT está apagado. Encienda el DEEBOT.
		La batería está poco cargada.	Mantenga el DEEBOT encendido y conectado a la estación de carga para asegurarse de que esté totalmente cargado para iniciar el trabajo en cualquier momento.
		La entrada de polvo del robot está bloqueada o hay suciedad atascada en sus componentes.	Apague el DEEBOT, limpie el recipiente para polvo e invierta el robot. Limpie la entrada de polvo, los cepillos laterales y el cepillo principal del robot como se describe en la sección 4.
6	EI DEEBOT no limpia toda la zona.	La zona de limpieza no está ordenada.	Retire del suelo los objetos pequeños y ordene la zona de limpieza antes de que el DEEBOT comience a limpiar.

6. Solución de problemas

N.°	Problema Posibles causas Soluciones
7	EI DEEBOT no puede conectarse a la red Wi-Fi del hogar.	El nombre de usuario o la contraseña de la red Wi-Fi doméstica se ha introducido de forma incorrecta.	Introduzca el nombre de usuario y la contraseña correctos de la red Wi-Fi doméstica.
		EI DEEBOT no se encuentra dentro del alcance de la señal Wi-Fi.	Asegúrese de que el DEEBOT se encuentra dentro del alcance de la señal de Wi-Fi del hogar.
		La configuración de la red se inició antes de que el DEEBOT estuviera listo.	Active el interruptor de alimentación. Pulse el botón de reinicio (RESET) durante 3 segundos. El DEEBOT estará listo para configurar la red cuando emita una melodía y la luz indicadora de Wi-Fi parpadee lentamente.
		Debe actualizar el sistema operativo de su smartphone.	Actualice el sistema operativo de su smartphone. La aplicación ECOVACS es compatible con iOS 9.0 o superior y Android 4.0 o superior.

7. Especificaciones técnicas

Modelo DC3G/DC3G.10/DC3G.20
Corriente nominal de entrada 19 V	=== 0,6 A, 11,4 W
Estación de carga
Tensión nominal de salida 19V	===	Corriente nominal de salida 0,6A
Modelo de adaptador de red YJS015F-1900600G/DK18-190060H-V
Corriente nominal de entrada 100-240 V	~50-60 Hz, 0,5 A
Corriente nominal de salida 19 V	===0,6 A
Modelo del mando a distancia RC1633	Tensión de entrada 3 V		===
Consumo en modo apagado/en espera Menos de 0,50 W
Consumo en modo de espera en red Menos de 2,00 W
Bandas de frecuencia y potencia	Frecuencia de funcionamiento: 2412 MHz - 2472 MHz
	Potencia de transmisión máxima: 19 dBm.

Nota: Los datos técnicos y el diseño podrán verse modificados debido al continuo desarrollo del producto. Este equipo debe utilizarse con una distancia mínima de 20 cm entre el radiador y el cuerpo del usuario.
