MANUALE UTENTE S351DB EDIFIER

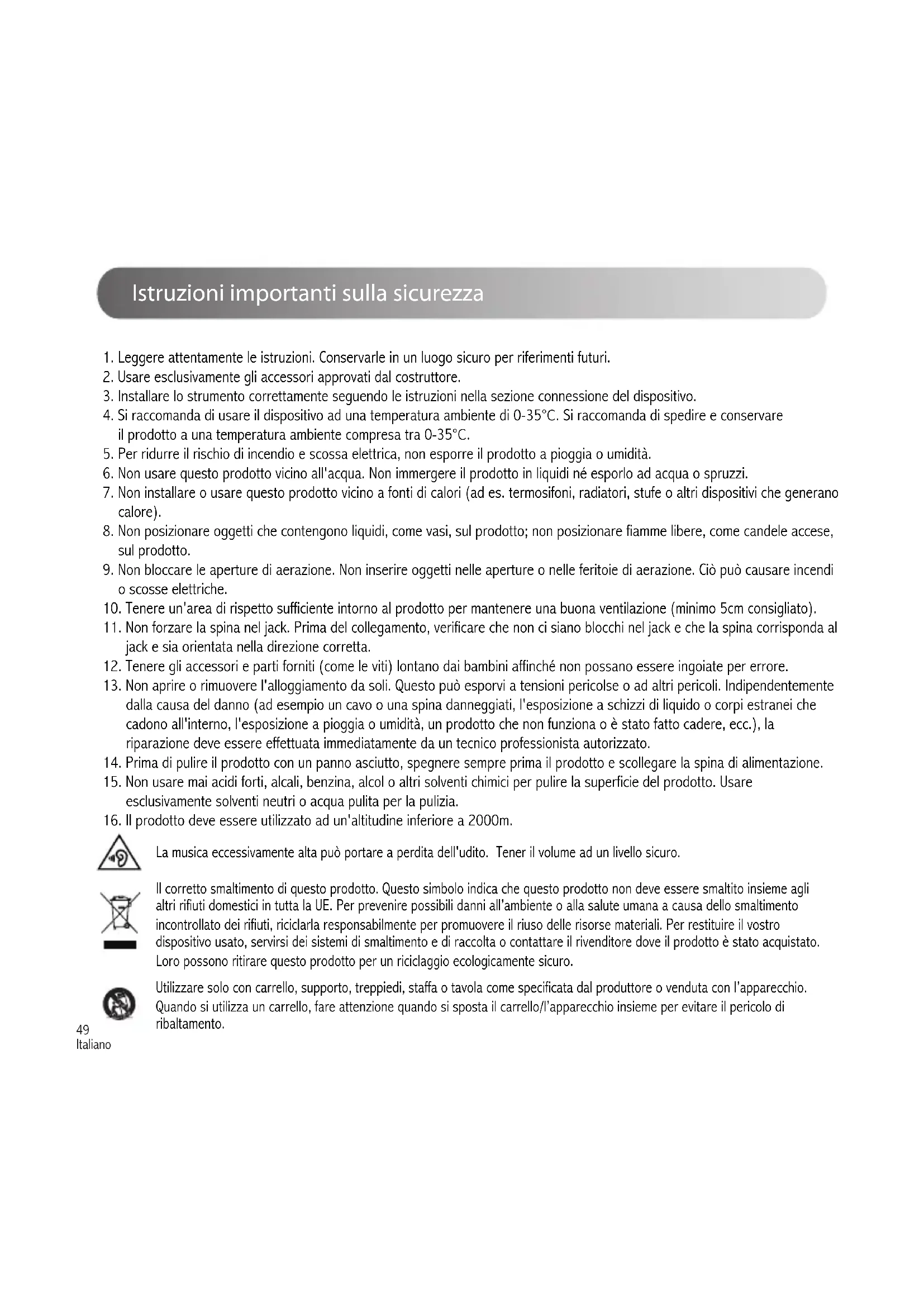

Istruzioni importanti sulla sicurezza

1. Leggere attentamente le istruzioni. Conservarle in un luogo sicuro per riferimenti futuri.
2. Usare esclusivamente gli accessori approvati dal costruttore.
3. Installare lo strumento correttamente seguendo le istruzioni nella sezione connessione del dispositivo.
4. Si raccomanda di usare il dispositivo ad una temperatura ambiente di 0-35°C. Si raccomanda di spedire e conservare il prodotto a una temperatura ambiente compresa tra 0-35°C.
5. Per ridurre il rischio di incendio e scossa elettrica, non esporre il prodotto a pioggia o umidità.
6. Non usare questo prodotto vicino all'acqua. Non immergere il prodotto in liquidi né esporlo ad acqua o spruzzi.
7. Non installare o usare questo prodotto vicino a fonti di calori (ad es. termosifoni, radiatori, stufe o altri dispositivi che generano calore).
8. Non posizionare oggetti che contengono liquidi, come vasi, sul prodotto; non posizionare fiamme libere, come candele accese, sul prodotto.
9. Non bloccare le aperture di aerazione. Non inserire oggetti nelle aperture o nelle feritoie di aerazione. Ciò può causare incendi o scosse elettriche.
10. Tenere un'area di rispetto sufficiente intorno al prodotto per mantenere una buona ventilazione (minimo 5cm consigliato).
11. Non forzare la spina nel jack. Prima del collegamento, verificare che non ci siano blocchi nel jack e che la spina corrisponda al jack e sia orientata nella direzione corretta.
12. Tenere gli accessori e parti forniti (come le viti) lontano dai bambini affinché non possano essere ingoiate per errore.
13. Non aprire o rimuovere l'alloggiamento da soli. Questo può esporvi a tensioni pericolse o ad altri pericoli. Indipendentemente dalla causa del danno (ad esempio un cavo o una spina danneggiati, l'esposizione a schizzi di liquido o corpi estranei che cadono all'interno, l'esposizione a pioggia o umidità, un prodotto che non funziona o è stato fatto cadere, ecc.), la riparazione deve essere effettuata immediatamente da un tecnico professionista autorizzato.
14. Prima di pulire il prodotto con un panno asciutto, spegnere sempre prima il prodotto e scollegare la spina di alimentazione.
15. Non usare mai acidi forti, alcali, benzina, alcol o altri solventi chimici per pulire la superficie del prodotto. Usare esclusivamente solventi neutri o acqua pulita per la pulizia.
16. Il prodotto deve essere utilizzato ad un'altitudine inferiore a 2000m.

La musica eccessivamente alta può portare a perdita dell'udito. Tener il volume ad un livello sicuro.

Il corretto smaltimento di questo prodotto. Questo simbolo indica che questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici in tutta la UE. Per prevenire possibili danni all'ambiente o alla salute umana a causa dello smaltimento incontrollato dei rifiuti, riciclarla responsabilmente per promuovere il riuso delle risorse materiali. Per restituire il vostro dispositivo usato, servirsi dei sistemi di smaltimento e di raccolta o contattare il rivenditore dove il prodotto è stato acquistato. Loro possono ritirare questo prodotto per un riciclaggio ecologicamente sicuro.

Utilizzare solo con carrello, supporto, treppiedi, staffa o tavola come specificata dal produttore o venduta con l'apparecchio. Quando si utilizza un carrello, fare attenzione quando si sposta il carrello/l'apparecchio insieme per evitare il pericolo di ribaltamento.

Istruzioni importanti sulla sicurezza

Avvertenza sull'alimentazione:

1. Posizionare il prodotto vicino alla presa elettrica per agevolarne l'uso.
2. Prima dell'uso, assicurarsi che la tensione di esercizio sia uguale all'alimentazione elettrica locale. Si può trovare la corretta tensione di esercizio sulla targhetta del prodotto.
3. Per motivi di sicurezza, scollegare il prodotto durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
4. In condizioni normali l'alimentatore può riscaldarsi. Mantenere una buona ventilazione nell'area a prestare attenzione.
5. Etichette di avvertenza per la sicurezza sull'alloggiamento o sulla base del prodotto o sull'adattatore di alimentazione.

Questo simbolo avverte l'utente della presenza di tensioni pericolose non isolate all'interno dell'involucro del prodotto che potrebbero essere di grandezza sufficiente da costituire un pericolo di scosse elettriche per le persone.

Questo simbolo avverte l'utente di non smontare l'involucro del prodotto e che non vi sono parti sostituibili dall'utente all'interno. Portare il prodotto presso un centro di assistenza autorizzato per la riparazione.

Questo simbolo indica che il prodotto è destinato esclusivamente all'uso in ambienti interni.

Questo simbolo indica che si tratta di un prodotto di CLASSE II o di un dispositivo elettrico a doppio isolamento che non necessita di messa a terra.

La spina principale o il connettore apparecchio è utilizzato per scollegare l'apparecchio, l'apparecchio scollegato deve rimanere pronto per funzionare.

Prodotti wireless:

1. I prodotti wireless possono generare radiofrequenze a onde corte ed interferire con il normale uso di altri dispositivi elettronici o apparecchiature mediche.
2. Spegnere il prodotto quando non è consentito. Non usare il prodotto in strutture mediche, in aereo, presso i distributori di benzina, vicino a cancelli automatici, sistemi di allarme anti-incendio automatici o altri dispositivi automatici.
3. Non usare il prodotto in prossimità di pacemaker entro una distanza di 20cm. Le onde radio possono influire sul normale funzionamento del pacemaker o di altri dispositivi medici.

Aprire la confezione

Contenuto della confezione

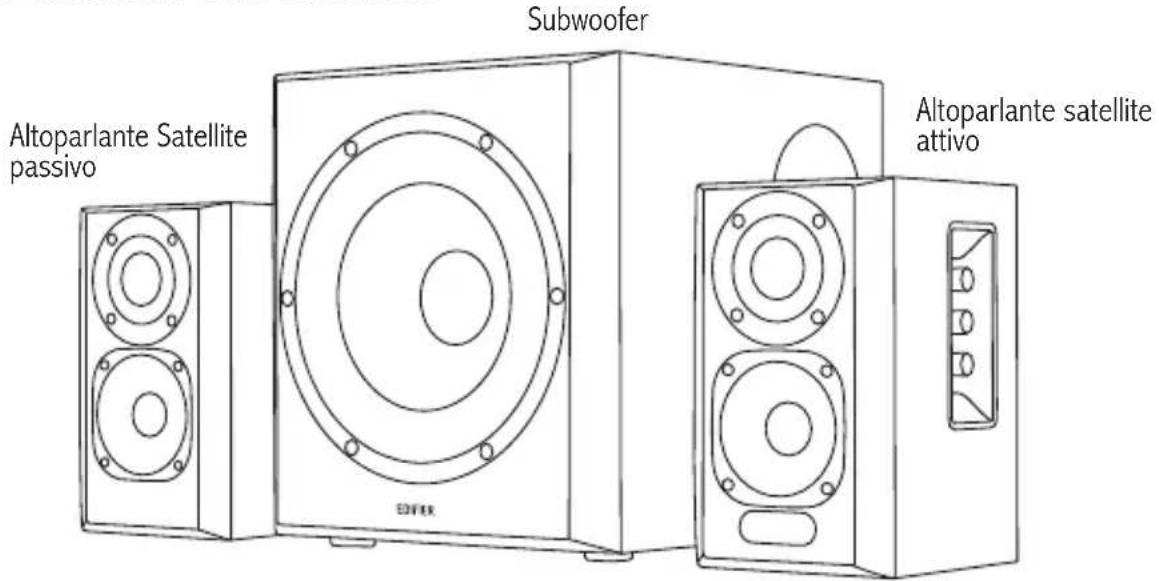

Subwoofer Altoparlante Satellite passivo Altoparlante satellite attivo

Cavo di alimentazione

Cavo di collegamento altoparlanti

Cavo ingresso fibra ottica

Batterie AAA

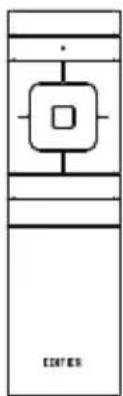

Manuale dell'utente Telecomando

Nota: Le immagini sono solo a scopo illustrativo e possono differire dal prodotto reale.

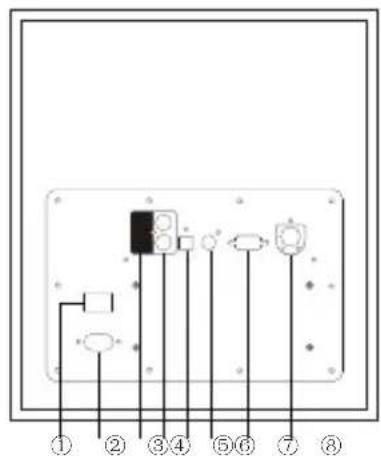

Controlli degli altoparlanti

1. Pulsante di accensione
2. Connettore del cavo di alimentazione
3. Ingresso PC
4. Ingresso AUX
5. Ingresso ottico
6. Ingresso coassiale
7. Collegare all'altoparlante satellite (R)
8. Collegare all'altoparlante satellite (L)

9. Collegare al subwoofer

10. Schermo del display

11. Manopola volume Alti
12. Manopola volume Bassi
13. Controllo volume/Selezione ingresso Premere per navigare tra gli ingressi audio: AUX→PC→Ottico→Coassiale→Bluetooth. Premere e tenere premuto per attivare e disattivare la funzione stand-by
14. Spia di accensione

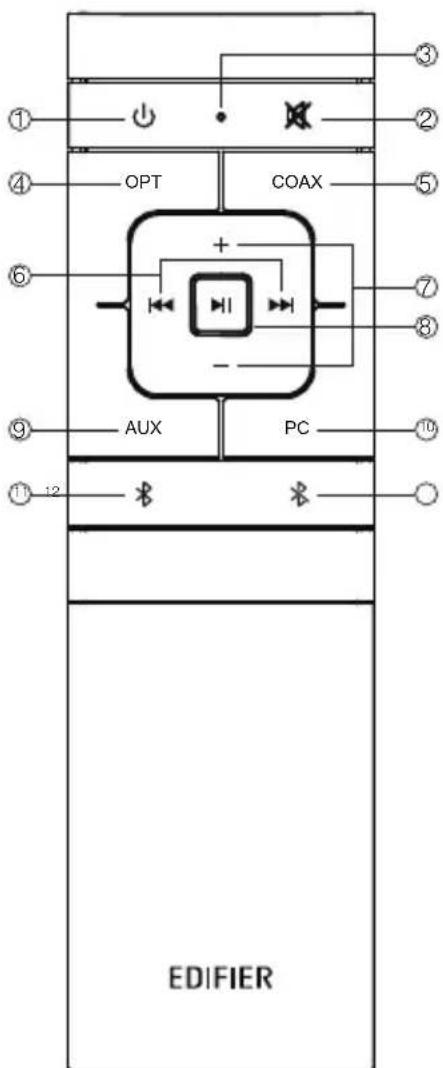

Illustrazione del telecomando

① ② ③ ④ OPT COAX ⑤ ⑥ + - ⑦ ⑧ ⑨ AUX PC ⑩ ⑪ 12 EDIFIER

1. Accensione / Spegnimento
2. Muto
3. Indicatore telecomando
4. Ingresso ottico
5. Ingresso coassiale
6. Traccia precedente/successiva (solo per le modalità audio Bluetooth)
7. Volume su/giù
8. Play/pausa (solo per le modalità audio Bluetooth)
9. Ingresso AUX
10. Ingresso PC
11. Ingresso Bluetooth
12. Tenere premuto per disconnettere il Bluetooth (stato connesso)

Illustrazione del telecomando

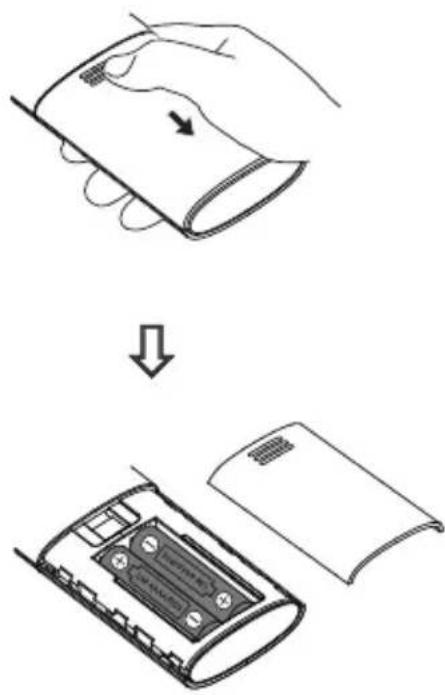

1. Come mostrato nell'illustrazione, premere verso il basso il coperchio del vano batterie del telecomando con il pollice e seguire la direzione indicata dalla freccia per rimuoverlo, quindi inserire due batterie AAA (osservare i poli "+" e "-" ) nel telecomando.
2. La durata della batteria è normalmente di circa 6 mesi; sostituirla quando il telecomando non risponde ai comandi oppure la distanza del telecomando deve essere ridotta.
3. Non usare mai la batterie vecchie insieme a quelle nuove.

Nota:

1. Non posizionare il telecomando in luoghi caldi ed umidi.
2. Non caricare le batterie.
3. Rimuovere le batterie se inutilizzate per un lungo periodo di tempo per evitare perdite.
4. La batteria non dovrebbe essere esposta ad eccessivo calore come la luce del sole diretta, fuoco o simili.
5. Se la batteria non è sostituita correttamente vi è il pericolo di esplosione. Sostituire esclusivamente con batterie dello stesso tipo o equivalenti.

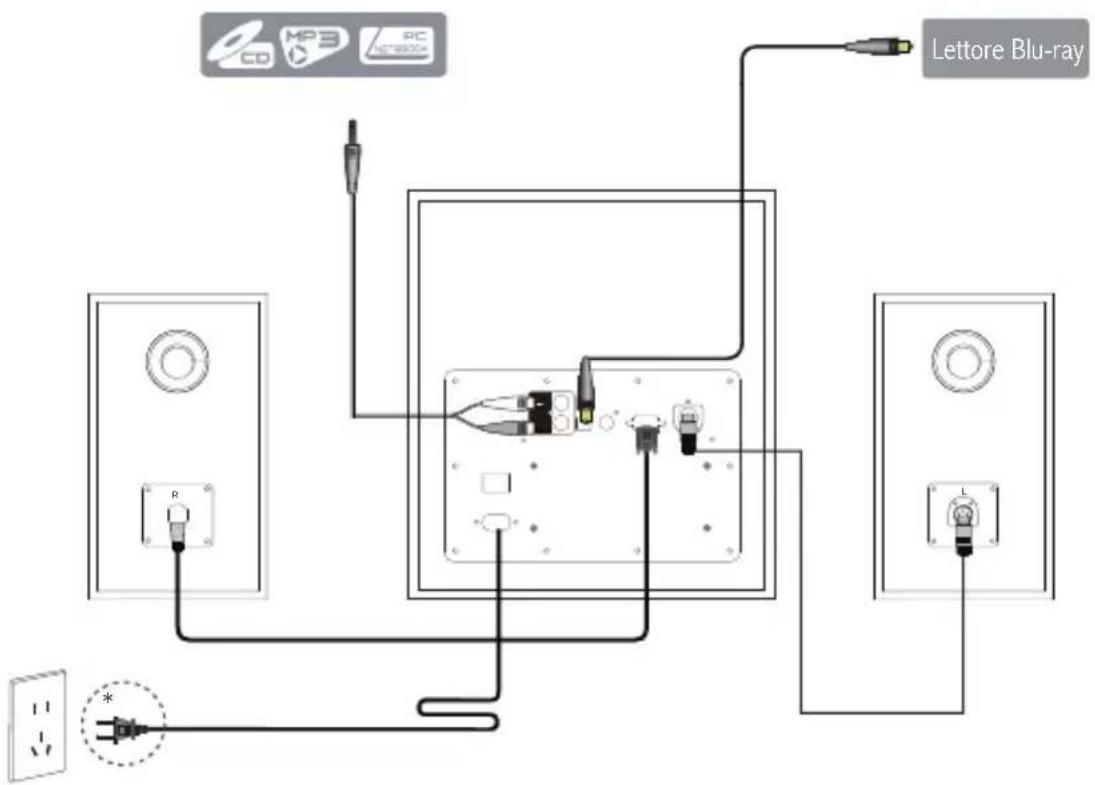

Collegamento

CD MPD PC NCT8004 Lettore Blu-ray R L *

* Questo tipo di spina è inteso solo a scopo esemplificativo.

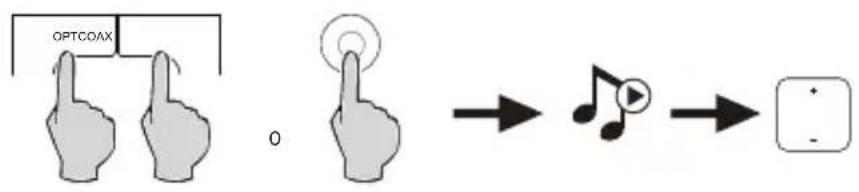

Ingresso ottico e coassiale

1. Premere il pulsante "OPT" o "COAX" sul telecomando, oppure premere il selettore "Controllo volume/Selezione ingresso" sull'altoparlante satellitare attivo per selezionare la modalità di ingresso ottico o coassiale. La finestra del display mostra "OPT" o "COAX".
2. Collegare la sorgente audio (lettore Blu-ray, Set top box, ecc.) alla porta di ingresso ottica o coassiale sul pannello posteriore dell'subwoofer utilizzando un cavo audio in fibra ottica o un cavo coassiale (cavo coassiale non incluso).
3. Riprodurre la musica dai dispositivi e regolare il volume a piacere.

Nota:

In modalità ottica e coassiale, solo il segnale PCM con frequenza 44.1KHz/48KHz può essere decodificato.

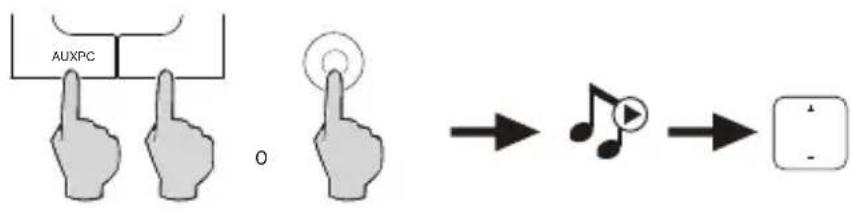

Ingresso AUX/PC

1. Premere il pulsante "AUX" o "PC" sul telecomando, oppure premere il selettore "Controllo volume/Selezione ingresso" sull'altoparlante satellitare attivo per selezionare la modalità di ingresso AUX o PC. La finestra del display mostra "AUX" o "PC".
2. Collegare la sorgente audio (telefono cellulare, tablet, ecc.) alla porta di ingresso AUX o PC (notare la corrispondenza del colore) dell'subwoofer utilizzando un cavo audio RCA da 3,5 mm.
3. Riprodurre la musica dal dispositivo e regolare il volume a piacere.

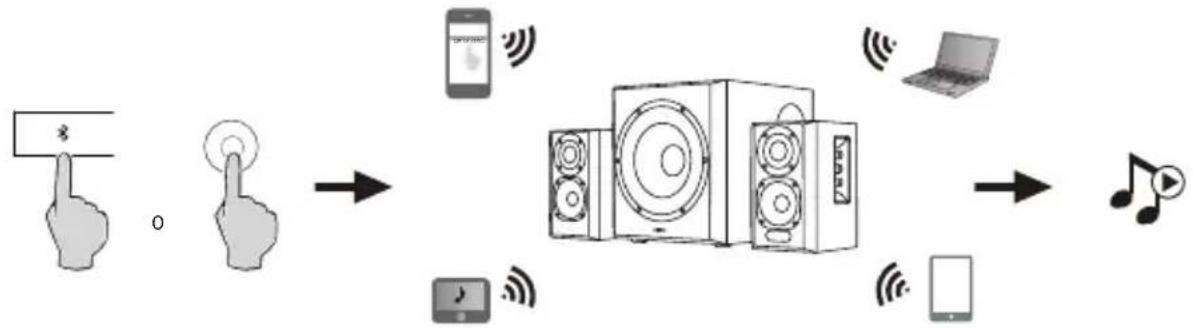

Ingresso Bluetooth

Bluetooth

Associazione

1. Premere il pulsante " ✉" sul telecomando, oppure premere il selettore "Controllo volume/Selezione ingresso" sull'altoparlante satellitare attivo per selezionare la modalità di ingresso Bluetooth; La finestra del display mostra " ✉".
2. Configurare il proprio dispositivo Bluetooth (telefono cellulare, tablet ecc.) per effettuare la ricerca e selezionare "EDIFIER S351DB".
3. Riprodurre i brani audio sul dispositivo e regolare il volume al livello desiderato.

Nota:

* La funzione Bluetooth S351DB può essere cercata e connessa solo in modalità Bluetooth. La connessione Bluetooth corrente verrà disattivata quando l'altoparlante passa ad altri ingressi audio. Quando si è di nuovo in modalità Bluetooth, l'altoparlante proverà a collegarsi all'ultimo dispositivo sorgente audio Bluetooth collegato.
* Il codice PIN per il collegamento è "0000" se necessario.
* Per scollegare il Bluetooth, tenere premuto il pulsante “ ✱” sul telecomando.
* Per godere delle funzioni Bluetooth complete di questo prodotto, assicurarsi che il dispositivo mobile supporti i profili A2DP e AVRCP.
* La connettività e la compatibilità Bluetooth possono essere diverse tra vari dispositivi sorgente, in base alle versioni software dei dispositivi sorgente.
* Il decoder Qualcomm® aptX™ incorporato nel prodotto aiuta ad ottenere una migliore qualità della trasmissione del suono wireless; perciò usare come sorgente audio un dispositivo che supporti Qualcomm® aptX™.

Specifiche

Potenza di uscita: R/L (alti): 15W+15W

R/L (media portata e bassi): 25W+25W

SW: 70W

Gamma della risposta in frequenza: R/L: 160Hz\~20KHz

SW: 40Hz\~160Hz

Ingressi audio: Ausiliario/PC/Ottico/Coassiale/Bluetooth

Nota: Frequenza di riferimento utilizzata per il parametro elettrico durante il test: per gli acuti 10KHz; per i midrange e i bassi 500Hz; per il subwoofer 80Hz.

Dichiarazione per l'Unione Europea

Frequenza di Banda: 2.402GHz \~ 2.480GHz

Potenza di Uscita RF: ≤ 10 dBm (EIRP)

Non vi sono restrizioni d'uso.

Nessun suono

• Verificare che la spia di accensione sia ACCESA.
• Provare ad attivare il volume usando il controllo del volume principale o il telecomando.
• Assicurarsi che i cavi audio siano ben collegati e che l'ingresso sia impostato correttamente sugli altoparlanti.
• Verificare che vi sia un segnale in uscita dalla sorgente audio.

Impossibile collegarsi tramite Bluetooth

- Assicurarsi che l'altoparlante sia impostato sull'ingresso Bluetooth. Se è in altre modalità audio il Bluetooth non si collegherà.

Scollegare da qualsiasi dispositivo Bluetooth premendo e tenendo premuta ✉ in modalità Bluetooth e riprovare.

- La portata effettiva della trasmissione Bluetooth è 10 metri; assicurarsi che l'uso sia entro questo intervallo.

- Provare a collegare un altro dispositivo Bluetooth.

L' S351DB non si accende

- Verificare che l'alimentazione elettrica sia collegata o se la presa a muro è accesa.

Rumore proveniente dagli altoparlanti

- Gli altoparlanti EDIFIER generano pochissimo rumore, mentre il rumore di background di alcuni dispositivi audio è decisamente troppo alto. Scollegare i cavi audio e alzare il volume, se non si avverte alcun rumore a 1 metro di distanza dall'altoparlante, non sussiste alcun problema con questo prodotto.
