MANUAL DE UTILIZADOR S351DB EDIFIER

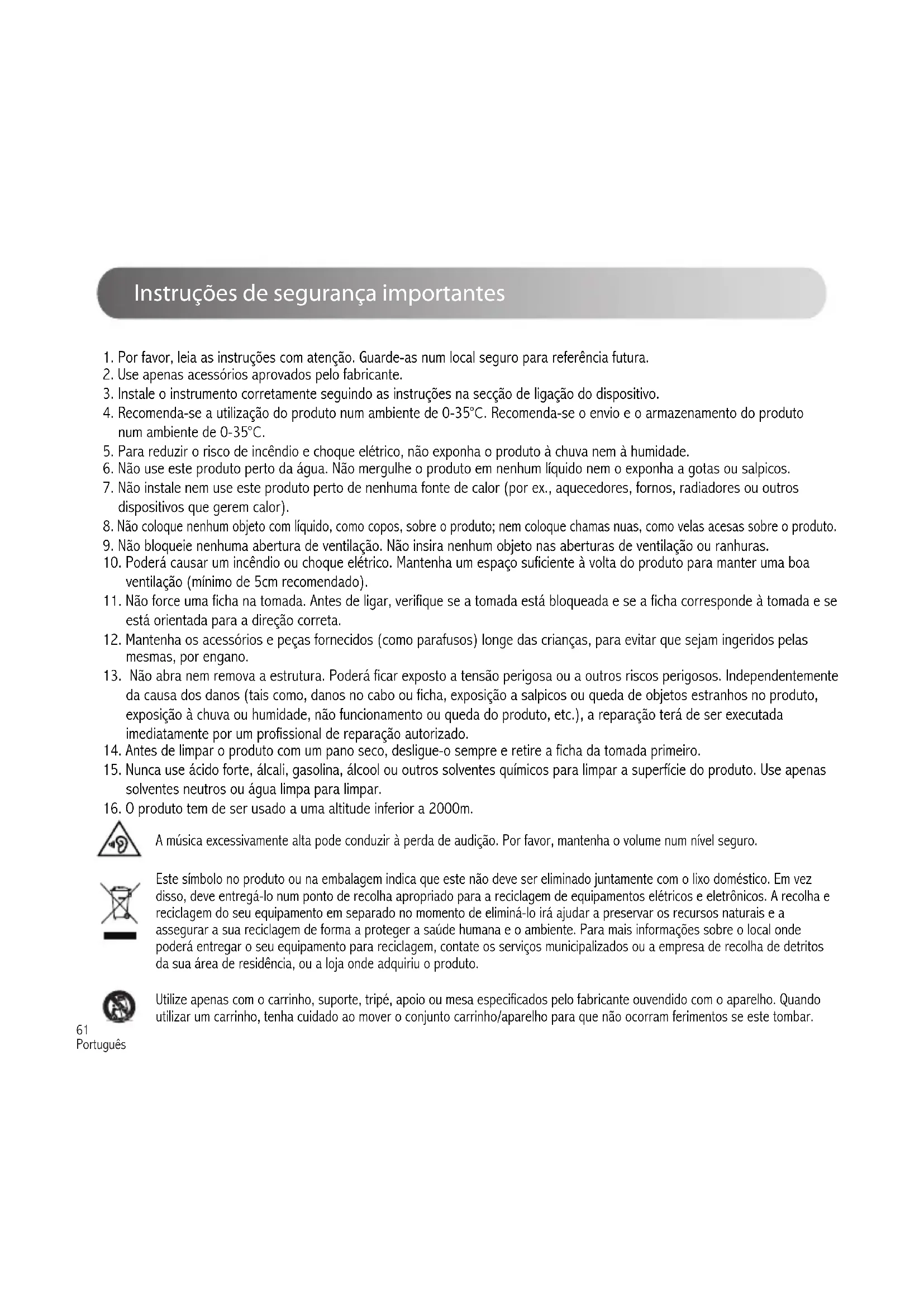

Instruções de segurança importantes

1. Por favor, leia as instruções com atenção. Guarde-as num local seguro para referência futura.

2. Use apenas acessórios aprovados pelo fabricante.

3. Instale o instrumento corretamente seguindo as instruções na secção de ligação do dispositivo.

4. Recomenda-se a utilização do produto num ambiente de 0-35°C. Recomenda-se o envio e o armazenamento do produto num ambiente de 0-35°C.

5. Para reduzir o risco de incêndio e choque elétrico, não exponha o produto à chuva nem à humidade.

6. Não use este produto perto da água. Não mergulhe o produto em nenhum líquido nem o exponha a gotas ou salpicos.

7. Não instale nem use este produto perto de nenhuma fonte de calor (por ex., aquecedores, fornos, radiadores ou outros dispositivos que gerem calor).

8. Não coloque nenhum objeto com líquido, como copos, sobre o produto; nem coloque chamas nuas, como velas acesas sobre o produto.

9. Não bloqueie nenhuma abertura de ventilação. Não insira nenhum objeto nas aberturas de ventilação ou ranhuras.

10. Poderá causar um incêndio ou choque elétrico. Mantenha um espaço suficiente à volta do produto para manter uma boa ventilação (mínimo de 5cm recomendado).

11. Não force uma ficha na tomada. Antes de ligar, verifique se a tomada está bloqueada e se a ficha corresponde à tomada e se está orientada para a direção correta.

12. Mantenha os acessórios e peças fornecidos (como parafusos) longe das crianças, para evitar que sejam ingeridos pelas mesmas, por engano.

13. Não abra nem remova a estrutura. Poderá ficar exposto a tensão perigosa ou a outros riscos perigosos. Independentemente da causa dos danos (tais como, danos no cabo ou ficha, exposição a salpicos ou queda de objetos estranhos no produto, exposição à chuva ou humidade, não funcionamento ou queda do produto, etc.), a reparação terá de ser executada imediatamente por um profissional de reparação autorizado.

14. Antes de limpar o produto com um pano seco, desligue-o sempre e retire a ficha da tomada primeiro.

15. Nunca use ácido forte, álcali, gasolina, álcool ou outros solventes químicos para limpar a superfície do produto. Use apenas solventes neutros ou água limpa para limpar.

16. O produto tem de ser usado a uma altitude inferior a 2000m.

A música excessivamente alta pode conduzir à perda de audição. Por favor, mantenha o volume num nível seguro.

Este símbolo no produto ou na embalagem indica que este não deve ser eliminado juntamente com o lixo doméstico. Em vez disso, deve entregá-lo num ponto de recolha apropriado para a reciclagem de equipamentos elétricos e eletrônicos. A recolha e reciclagem do seu equipamento em separado no momento de eliminá-lo irá ajudar a preservar os recursos naturais e a assegurar a sua reciclagem de forma a proteger a saúde humana e o ambiente. Para mais informações sobre o local onde poderá entregar o seu equipamento para reciclagem, contate os serviços municipalizados ou a empresa de recolha de detritos da sua área de residência, ou a loja onde adquiriu o produto.

Utilize apenas com o carrinho, suporte, tripé, apoio ou mesa especificados pelo fabricante ouvendido com o aparelho. Quando utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/aparelho para que não ocorram ferimentos se este tombar.

Instruções de segurança importantes

Aviso de potência:

1. Coloque o produto perto da saída de potência para uma utilização fácil.
2. Antes de usar, certifique-se de que a tensão de funcionamento é igual à tensão de alimentação local. A tensão de funcionamento correta encontra-se na placa do produto.
3. Para fins de segurança, retire a ficha do produto da tomada durante trovoadas ou sempre que não usar o produto durante muito tempo.
4. Em condições normais, a fonte de alimentação pode ficar quente. Mantenha uma boa ventilação na área e tenha cuidado.
5. As etiquetas de aviso de segurança encontram-se na estrutura ou parte inferior do produto ou adaptador de alimentação.

Este símbolo serve para alertar o utilizador para a presença de tensão perigosa não isolada dentro do compartimento do produto, a qual pode ter magnitude suficiente para constituir um risco de choque elétrico para as pessoas.

Este símbolo serve para avisar o utilizador para não desmontar o compartimento do produto e que não existem peças passíveis de substituição pelo utilizador. Leve o produto a um centro de reparação autorizado para reparação.

Este símbolo indica que o produto destina-se apenas ao uso no interior.

Este símbolo indica que o produto é CLASSE II ou um dispositivo elétrico com duplo isolamento sem ligação à terra necessária.

A ficha de ALIMENTAÇÃO ou adaptador é utilizado como forma para desligar o aparelho e deve manter-se pronto a ser utilizado.

Produtos sem fio:

1. Os produtos sem fios podem gerar frequências de rádio de ondas curtas e interferir com a utilização normal de outros dispositivos eletrónicos ou equipamento médico.
2. Desligue o produto quando não for permitido usá-lo. Não use o produto em instalações médicas, em aviões, em bombas de gasolina, perto de portões automáticos, sistemas de alarme de incêndio automáticos ou outros dispositivos automatizados.
3. Não use o produto perto de um pacemaker, a menos de 20cm de distância. As ondas de rádio podem afetar o funcionamento normal do pacemaker ou outros dispositivos médicos.

Desembalar a caixa

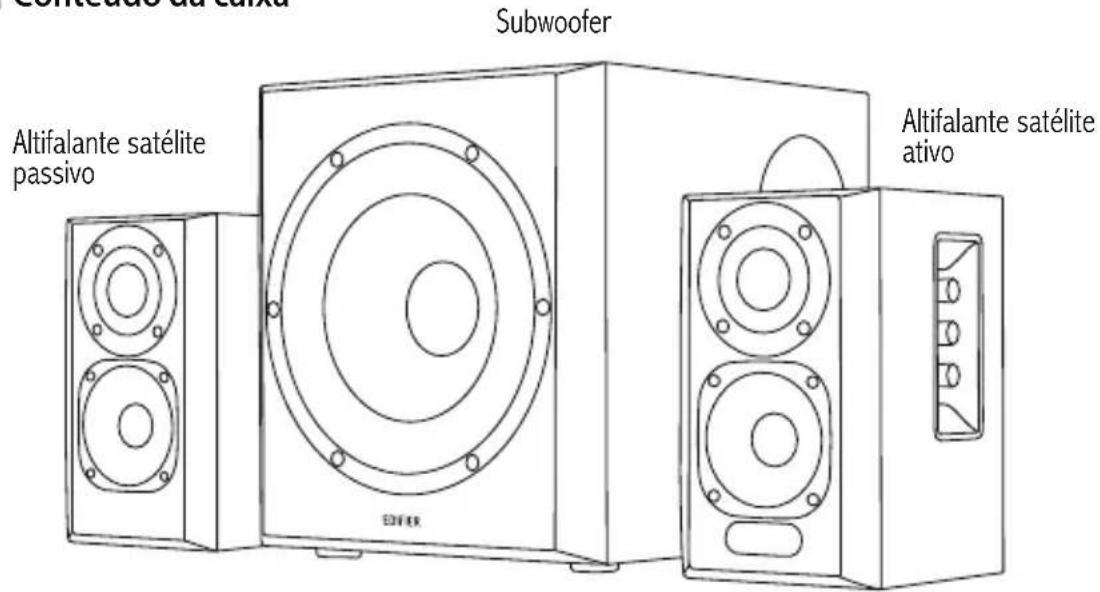

Conteúdo da caixa

Conduo du caixa Subwoofer Altifalante satélite passivo Altifalante satélite ativo

Cabo de alimentação

Cabo de áudio RCA de 3,5 mm

Cabo de ligação do altifalante

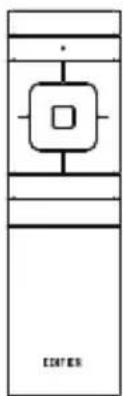

Manual do utilizador Controlo remoto

63 Português Nota: As imagens são apenas ilustrativas e podem diferir do produto real.

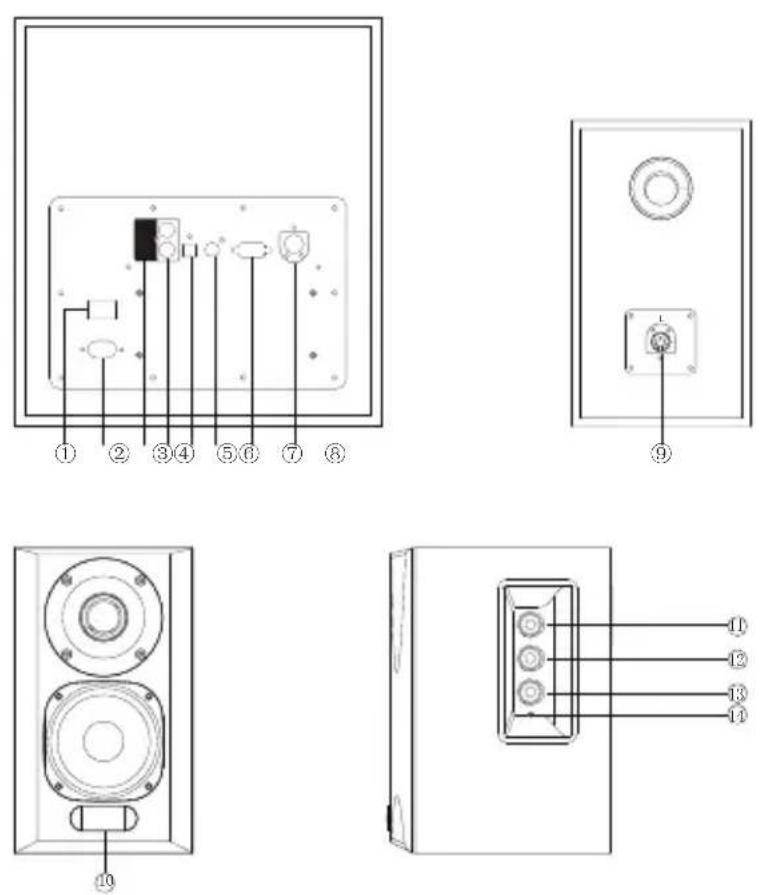

Controlos do altifalante

1. Interruptor de alimentação
2. Conector do cabo de alimentação
3. Entrada para PC
4. Entrada AUX
5. Entrada ótica
6. Entrada coaxial
7. Ligar ao altifalante satélite (R)
8. Ligar ao altifalante satélite (L)

9. Ligar ao subwoofer

10. Ecrã de visualização

11. Botão de controlo dos agudos
12. Botão de controlo dos graves
13. Seletor de volume/Seleção de entrada Prima para comutar entre entradas de áudio: AUX→PC→Ótica→Coaxial→Bluetooth. Prima e mantenha premido para ativar e desativar a função de espera
14. Indicador de alimentação

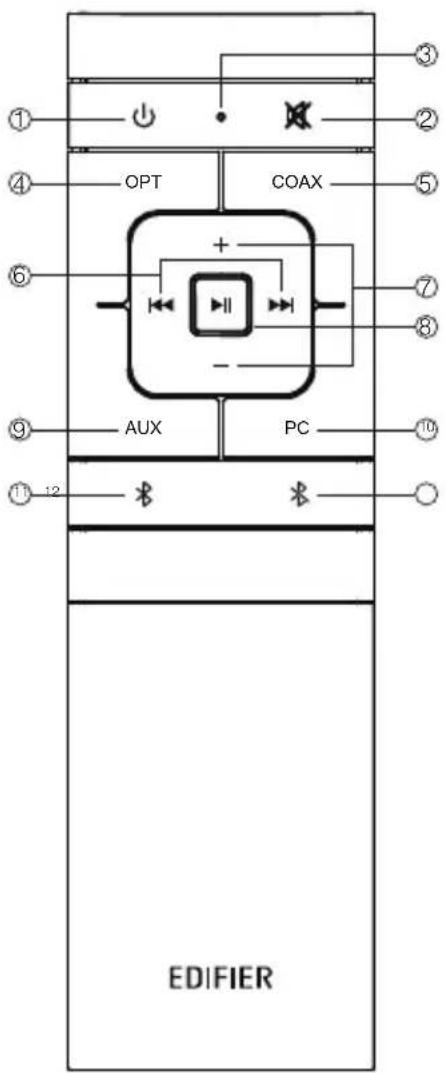

Ilustração do controlo remoto

1. Ligar/Desdligar
2. Silenciar
3. Indicador do controlo remoto
4. Entrada ótica
5. Entrada coaxial
6. Faixa anterior/seguinte (apenas entradas Bluetooth áudio)
7. Aumentar/diminuir volume
8. Reprodução/pausa (apenas entradas Bluetooth áudio)
9. Entrada AUX
10. Entrada para PC
11. Entrada Bluetooth
12. Prima a mantenha premido para desligar o Bluetooth (estado ligado)

Ilustração do controlo remoto

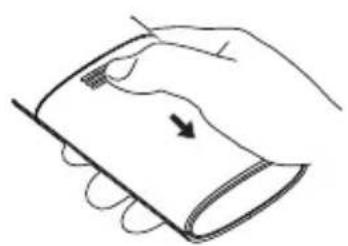

1. Tal como mostram as ilustrações, prima a tampa do controlo remoto com o polegar e siga a direção da seta para retirar a tampa e coloque duas pilhas AAA (siga os polos “+” e “-”) no controlo remoto.
2. A vida útil das pilhas dura normalmente cerca de 6 meses; substitua-as quando o controlo remoto deixar de ter sensibilidade ou a distância de controlo começar a encurtar.
3. Nunca use pilhas novas e antigas misturadas.

Nota:

1. Não coloque o controlo remoto em locais quentes e húmidos.
2. Não carregue as pilhas.
3. Remova as pilhas quando não usar o controlo remoto durante um longo período de tempo, para evitar fugas as mesmas.
4. A bateria não deve ser exposta ao calor excessivo, como a luz solar direta, fogo ou semelhante.
5. Perigo de explosão se a bateria for substituída incorretamente. Substitua apenas pelo mesmo tipo ou por um tipo equivalente.

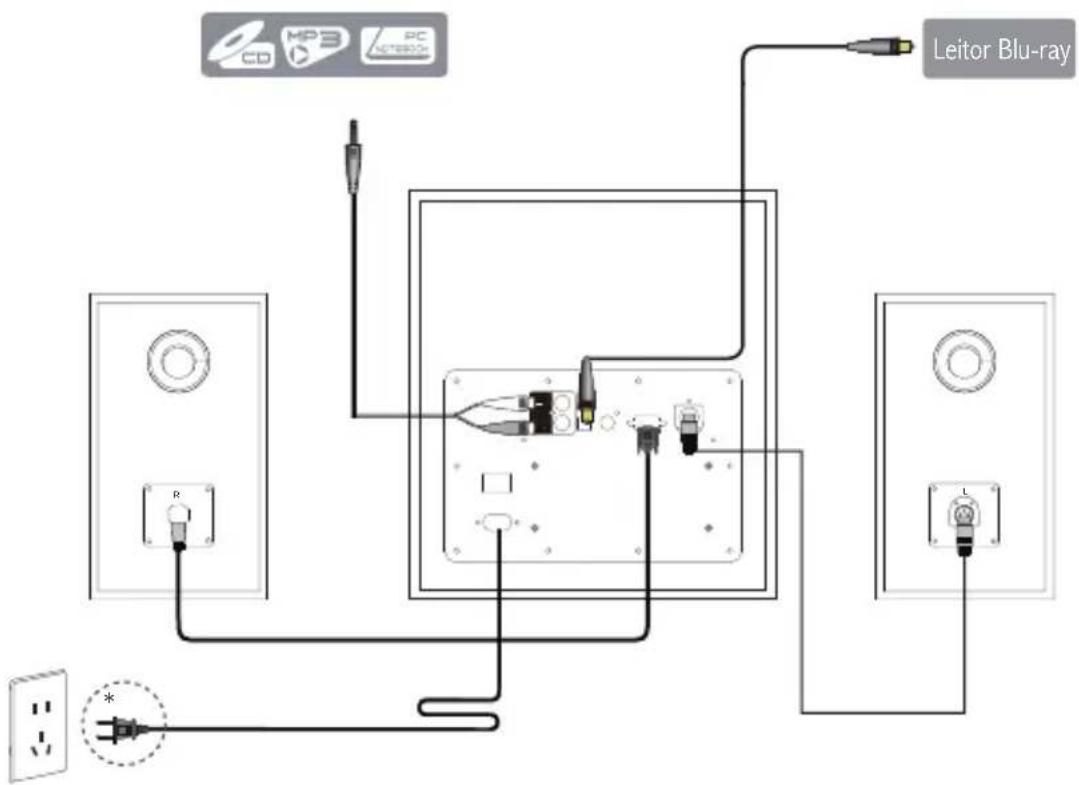

Ligação

CD MPB PC Leitor Blu-ray R L *

* Este tipo de conector é utilizado somente para fins de ilustração.

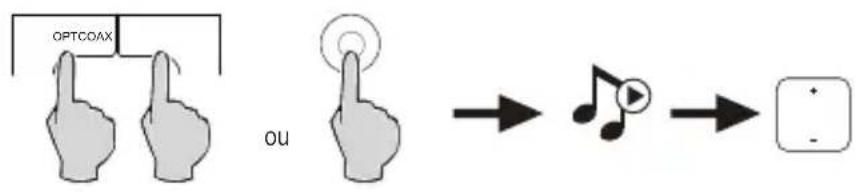

Entrada ótica e coaxial

1. Prima o botão "OPT" ou "COAX" no controlo remoto, ou prima o botão "Seletor de volume/Seleção de entrada" no altifalante satélite ativo para selecionar o modo de entrada ótico ou coaxial; a janela do visor mostra "OPT" ou "COAX".
2. Ligue a entrada de áudio (leitor de Blu-ray, Set-top-box, etc.) à porta de entrada ótica ou coaxial no painel traseiro do subwoofer com o cabo áudio de fibra ótica ou o cabo coaxial (cabo coaxial não incluído).
3. Reproduza a partir dos seus dispositivos e ajuste o volume conforme necessário.

Nota:

Nos modos ótico e coaxial, apenas o sinal PCM com 44,1KHz/48KHz pode ser descodificado.

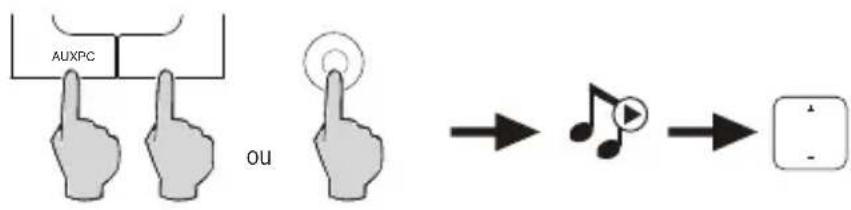

Entrada AUX/PC

1. Prima o botão "AUX" ou "PC" no controlo remoto, ou prima o botão "Seletor de volume/Seleção de entrada" no altifalante satélite ativo para selecionar o modo de entrada AUX ou PC; a janela do visor mostra "AUX" ou "PC".
2. Ligue a entrada de áudio (telemóvel, tablet, etc.) à porta de entrada AUX ou PC (tenha em atenção a combinação de cor) no painel traseiro do subwoofer com o cabo de áudio RCA de 3,5 mm.
3. Reproduza a partir dos seus dispositivos e ajuste o volume adequadamente.

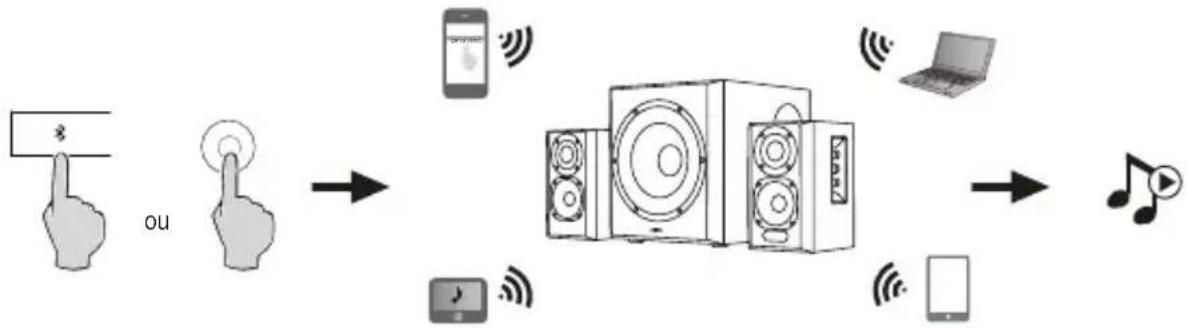

Entrada Bluetooth

Bluetooth

Emparelhamento

1. Prima o botão “ ✕” no controlo remoto, ou prima o botão “Seletor de volume/Seleção de entrada” no altifalante satélite ativo para selecionar o modo de entrada Bluetooth, a janela do visor mostra “ ✕”.
2. Defina o seu dispositivo Bluetooth (telemóvel, tablet, etc.) para procurar e selecionar "EDIFIER S351DB".
3. Reproduza nos seus dispositivos as faixas áudio e ajuste o volume para um nível desejado.

Nota:

* A função Bluetooth no S351DB só pode ser pesquisada e ligada no modo Bluetooth. A ligação de Bluetooth atual será desligada quando o altifalante for mudado para outra fonte de áudio. Quando for mudado novamente para o modo Bluetooth, o altifalante tentará ligar ao último dispositivo de fonte de áudio Bluetooth ligado.
* Se for necessário, o código PIN para ligação é "0000".
* Para desligar o Bluetooth, mantenha premido o botão “ *” no controlo remoto durante cerca.
* Para desfrutar de todas as funções Bluetooth, certifique-se que o seu dispositivo de fonte áudio tem os perfis A2DP e AVRCP.
* A conectividade e compatibilidade Bluetooth podem ser diferentes entre os dispositivos de origem, dependendo das versões de software dos mesmos.
* O descodificador Qualcomm ^® aptX ^TM integrado no produto ajuda a alcançar uma melhor qualidade de transmissão de som sem fios, pelo que deve usar o dispositivo que suporta Qualcomm ^® aptX ^TM como fonte de áudio.

Especificações

Potência de saída: D/E (agudos): 15W+15W

Gama de resposta em frequência: D/E: 160Hz\~20KHz

SW: 40Hz\~160Hz

Entradas áudio: Auxiliar/PC/Ótico/Coaxial/Bluetooth

Nota: Frequência de referência usada para o parâmetro el'trico durante o teste: agudos de 10KHz; médio alcance e graves de 500Hz; altifalante de graves de 80Hz.

Declaração para UE

Banda de Frequência: 2.402GHz \~ 2.480GHz

RF Potência de Saída: ≤ 10 dBm (EIRP)

Não existem restrições à utilização.

Sem som

• Verifique se a luz do indicador de alimentação está ACESA.
• Tente aumentar o volume utilizando o controlo do volume principal ou o controlo remoto.
• Certifique-se de que os cabos de áudio estão bem ligados e que a entrada está corretamente selecionada nos altifalantes.
• Verifique se existe saída do sinal do dispositivo de áudio fonte.

Não é possível ligar por Bluetooth

• Certifique-se de que o altifalante está comutado para a entrada Bluetooth. Se estiver noutro modo de entrada de áudio, a função Bluetooth não será ligada.
  Desligue de todos os dispositivos Bluetooth premindo e mantendo premido ✱ no modo Bluetooth, e tente novamente.
• O alcance efetivo da transmissão por Bluetooth é de 10 metros; certifique-se de que está a operar dentro desse alcance máximo.
• Tente ligar-se a outro dispositivo Bluetooth.

O S351DB não se liga

- Verifique se a fonte de alimentação principal está ligada ou se a tomada de parede tem corrente.

Ruído proveniente das colunas

- As colunas EDIFIER geram pouco ruído, ao passo que o ruído de fundo de alguns dispositivos de áudio é bastante alto. Desligue os cabos de áudio e aumente o volume, se não escutar nenhum som a 1 metro de distância da coluna, significa que existe um problema com este produto.

Para mais informações sobre a EDIFIER, consulte o site www.edifier.com

Para obter informações sobre a garantia da EDIFIER, aceda à página relevante do país em www.edifier.com e consulte a secção dos Termos da Garantia.

EUA e Canadá: [e-mail]

América do Sul: Visite o site www.edifier.com (Inglês) ou www.edifierla.com (Espanhol/Português) para obter informações sobre o contacto local.
