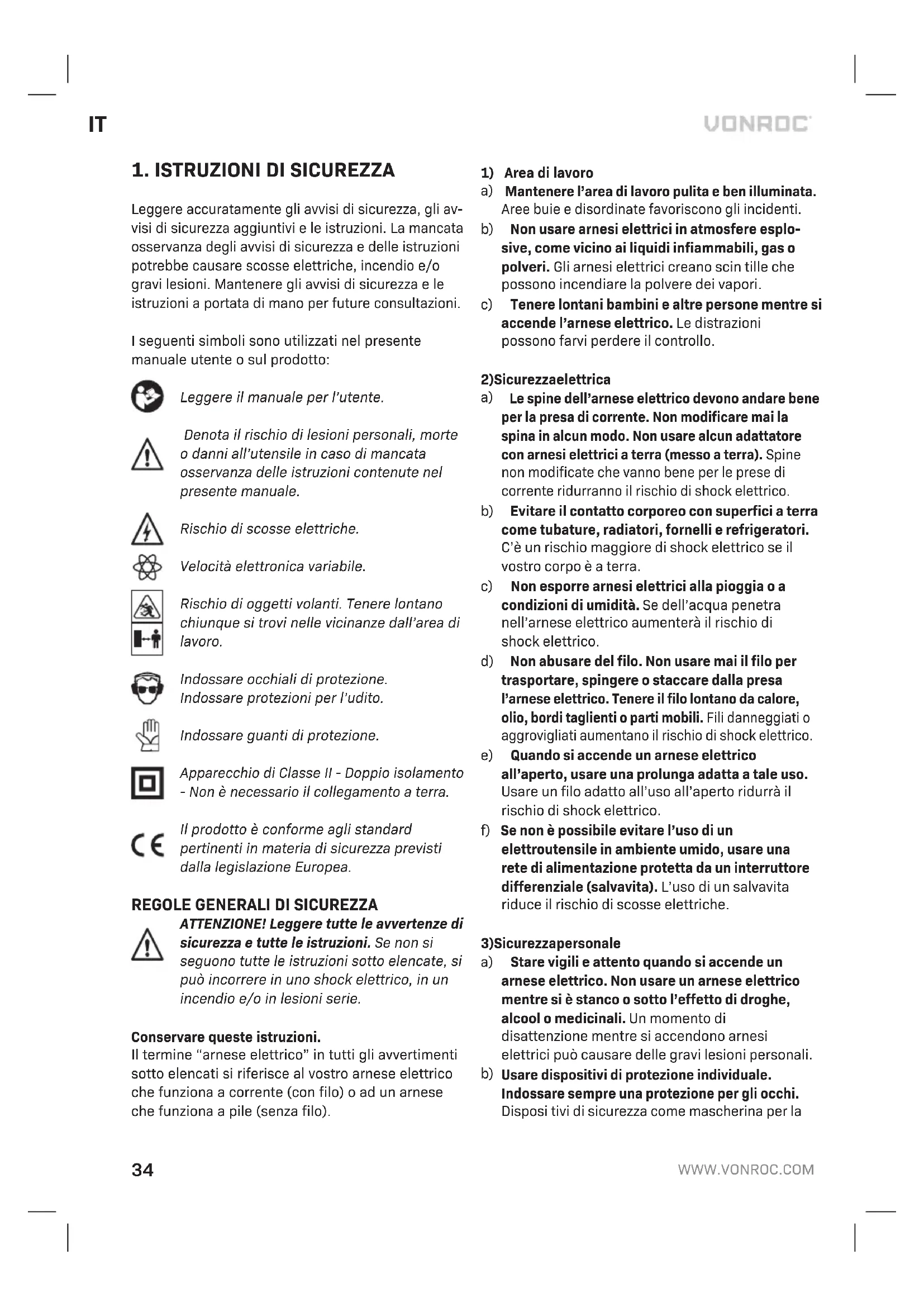

MANUALE UTENTE PM501AC Vonroc

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggintivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultagioni.

I seguenti symboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni continue nel presente manuale.

Rischio di scosse elettriche.

Velocità elettronica variabile.

Rischio di oggetti volanti. Tenere lontano chiunque si trovi nelle vicinanze dall'area di lavoro.

Indossare occhiali di protezione. Indossare protezioni per l'udito.

Indossare guanti di protezione.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti alla legislazione Europea.

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avventenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni sulla eslcate, si cui incorrere in una shock elettrico, in un incendio e/o in lesioni serie.

Conservare queste istruzioni.

Il termine "arnese elettrico" in tutti gli avvertimenti除去 elencati si riferisce al vosto arnese elettrico che funzione a corrente (con filo) o ad un arnese che funzione a pile (senza filo).

1) Area di lavoro
a) Mantenere l'area di lavoro pulita e ben illuminata.
Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmossere esplo- sive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.
c) Tenere lontani bambini e altre personne quando si accende l'arnese elettrico. Le disturazioni possono farvi perdere il controllo.

2)Sicurezzaelettrica

a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente ridurranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio maggiore di shock elettrico se il vostro corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetrà nell'arnese elettrico aumento è il rischio di shock elettrico.
d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare alla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati augmentano il rischio di shock elettrico.
e) Quando si accende un arnese elettrico all'aperto, usare una prolonga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurà il rischio di shock elettrico.
f) Se non è possibile evitare l'uso di un elettROUTensile in ambiente umido, usare una rete di alimentazione protetta da un interrottore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

3)Sicurezzapersonale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico除去 si è stanco o tutto l'effetto di droghe, alcohol o medicinali. Un momento di disattenzione除去 si accendono arnesi elettrici cui potà causare delle gravi lesioni personali.
b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la

polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, riduranno le lesioni personali.

c) Prevenir l'avvio accidentale. Assicurarsi che l'interruttore sua spento prima di collegarsi. Trasportare elettroutensili tenendo il dito sull'interruttore di accensione o dare corrente ad elettroutensili con l'interruttore acceso cui doare luogo a incidenti.
d) Rimuovere agli chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico cui provocare lesioni personali.
e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato. Questo consente un controllo migliorè dell'arnese elettrico in situazioni inaspettate.
f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e quanti delle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.
g) Se vengono forniti dispositori per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di questi dispositori cui ridurre i rischi correlati alla polvere.
h) Non lasciare che la confidenza acquisita dall'uso Frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'utensile. Una semplice restrazione può provocare gravi lesioni personali in una frazione di secondo.
4) Uso e manutenzione dell'arnese elettrico
a) Non forzare l'arnese elettrico. Usare l'arnese elettrico corretto per il vostro impiego. L'arnese elettrico correto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.
b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non cui quo essere controllato con l'interruttore è pericoloso e delve essere riparato.
c) Scollegare la spina alla sorgente di elettricità prima di fare qualsiasi regolazione, cancellare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentamente.
d) Conservare gli arnesi elettrici inattivi fuori alla

portata dei bambini e non permettere a persona che non hanno CONFIDenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.

e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l'attacco di parti mobili, la rottura di parti ed agli altre condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.
f) Mantenere gli arnesi da taglio affiliati e puliti. è meno probabile che si attacchino degli arnesi da taglio manteniuti correttamente con tagli affiliate e questi sono anche più facile da controlling.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendoconto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quella pensate potrebbe causare situazioni pericolose.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libero da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.

5) Uso e manutenzione dell'utensile a batteria
a)Ricaricare l'apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizes un caricabatterie di diverso tipo potrebbero verificarsi incendi.
b) Utilizzare gli utensili elettrici solo con i pacchi batterie appositamente prescritti. L'uso di pacchi batterie di diverso tipo aumento il rischio di infortunio o incendio.
c) Quando il pacco batterie non è in uso, tenerlo lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebberoMETTERE in collegamento i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate.
d) In condizioni di uso scorretto, la batteria potrebbe emettere liquido: evitare pertanto di entrarvi in contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare immediatamente un medico. Il liquido emesso dalla batteria può causare irritazioni o usioni.
e) Nonutilizzare un pacco batterie o l'utensile

se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero avere comportamenti imprevisti con il rischio di incendiarsi, esplodere o provocare lesions a persona.

f) Non esporre un pacco batterie o l'utensile alle fiamme o a temperatureccessivamente elevate. L'esposizione alle fiamme o a tempera rature superiori a 130^ potrebbe provocare un'esplosione.NOTA: la temperatura di "130 ^ C " corrisponde a 265^
g)Seguire tutte le istruzioni per la ricarica e non caricare il pacco batterie o l'utensile a temperature che non rientrino nell'intervallo specificato nelle istruzioni. Se si effettua la ricarica in modo improprio o a temperature non comprese nell'intervallo specificato, il pacco batterie potrebbe subire danni e potrebbe augmentare il rischio di incendi.

6)Riparazione

a) L'assistenza per l'eletttroutensile deve essere prestata da un techniciano qualificato che utilizzi soltanto ricambi originali. In quello modo viene garantita la sicurezza dell'eletttroutensile.
b) Non tentare di riparare pacchi batterie danneggiati. La riparazione dei pacchi batteria deveseessere effettuata esclusivamente dal produttore o presso centri di assistenza autorizzati.

AVVERTENZE DI SICUREZZA AGGIUNTIVE PER LUCIDATRICI

a) Questo elettroutensile è concepito per l'uso come levigatrice. Leggere tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le specifiche tecniche fornite insieme a questo elettroutensile. La mancata osservanza delle istruzioni seguenti può dar luogo a una scossa elettrica, un incendio e/o lesioni personali gravi.
b) Con quello eletttroutensile non è consigliabile eseguire lavori di molatura, carteggiatura, spazzolatura metallica o taglio abrasivo. L'esecuzione di lavori per i quali l'eletttroutensile non è stato progettato potrebbe comportare dei rischi e causare lesioni personali.
c) Non utilizzato accessori non progettati specificamente e non raccomandati dal costruttore dell'elettroutensile. Il fatto che un accessorio possa essere fissato all'elettroutensile, non ne garantisce la sicurezza di utilizzo.
d) La velocità nominale dell'accessorio deve essere almeno parla velocità massima indicata sull'eletttroutensile. Gli accessori che girano a una

velocità maggiore rispetto alla loro velocità nominale possono rompersi e andare in mille pezzi.

e) Il diametro esterno e lo spessore dell'accessorio devono rientrare nel valore della capacité nominale dell'elettROUTensile. Gli accessori di dimensioni errate non sono essere protetti né controllati in modo adeguato.
f) L'attacco filettato degli accessori deve corrispondere al filetto dell'alberino della mola. Per quanto riguarda gli accessori fissatitramite flange, il foro di sostegno dell'accessorio devese sere adatto al diametro di centraggio della flangia. Gli accessori che non corrispondono alla struttura di fissaggio dell'eletttroutensile si sbilanciano, vibrano eccessivamente e possono causare la perdita di controllo.
g) Non utilizzato accessori danneggiati. Prima di anni utilizzato controllare gli accessori per verificare ad esempio che sui dischi abrasivi non vi siano scheggiature e leSIONi, che non siano presenti crepe o segni eccessivi di usura sul platorello, che le spazzole metalliche non abbiano filamenti metallici staccati o spezzati. Se l'elettroutensile o l'accessorio cade, verificare se ha subito eventuali danni o montare un accessorio integro. Dopo l'ispezione e l'installazione di un accessorio, allontanarsi o fare allontanare le persone presenti nelle vicinanze dal piano del l'accessorio rotante e azionare l'elettroutensile a vuoto alla massima velocità per un minuto. Gli accessori danneggiati normalmente si rompono durante QUESTa fase di verifica.
h) Indossare dispositivi di protezione individuale. A seconda del lavoro da eseguire, indossare uno schermo facciale, occhiali di sicurezza oppure occhiali con protezioni laterali. Se opportuno, indossare una mascherina antipolvere, protezioni per l'udito, quanti e un grembiule da lavoro in grado di arrestare piccole particelle di abrasivo o piccoli frammenti del pezzo in lavorazione. Il dispositivo di protezione per gli occhi deve impedire ai detriti volanti generati durante le varie lavorazioni di raggiungere gli occhi. La mascherina antipolvere o il respiratore deve essere in grado di filtrare la polvere che si genera durante il lavoro. L'esposizione prolun-gata a rumore molto intenso può provocare la perdita dell'uditio.
i) Mantenere le altre persone presenti a distance di sicurezza dall'area di lavoro. Chiunque accedà all'area di lavoro delve indossare dispositivi

di protezione individuale adeguati. Frammenti del pezzo in lavorazione o di un accessorio rotto possono volare via e causare lesioni al di la dell'immediata area di lavoro.
j) Sostenere l'electrontroutensile esclusivamente delle superfici di presa isolanti quando si eseguono lavori in cui l'accessorio di taglio potrebbe toccare cavi elettrici nascosti o il cavodi alimentazione dell'elettroutensile stesso. Gli accessori da taglio che vengono aicontatto con un cavo sotto tensione trasmettono la corrente elettricaanche alle parti metalliche esposte dell'elettroutensile e potrebbero provocare la folgorazione dell'operatore.
k) Posizione il cavo di alimentazione lontano dall'accessorio rotante. In caso di perdita di controllo, il cavo potrebbe essere tagliato o impigliarsi, trascinando la mano o il braccio dell'operatore verso l'accessorio rotante.
l) Non appoggiare mai l'eletttroutensile finché l'accessorio non si sa irrestato completamente. L'accessorio rotante potrebbe fare presa sulla superficie e trascinare l'eletttroutensile facendone perdere il controllo.
m) Non azionare l'eeltroutensile nelle lo si trasporta tenendolo lungo il fianco. Un contatto occidentale con l'accessorio rotante potrebbe farlo impigliareagli indumenti dell'utilizzatore trascinandolo verso il suo corpo.
n) Pulire regolarmente gli sfiati dell'aria dell'elettroutensile. La ventola di raffreddamento del motore attira la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di polvere di metallo cui cause rischi elettrici.
o) Non utilizzato l'elettrettensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiare tali materiali.
p) Non utilizzato accessori che richiedono l'impiego di refrigeranti liquidi. L'utilizzo di acqua o altri liquidi refrigeranti cui provocare elettrocuzione o scossa elettrica.
q) Non lasciare che parti lente della cuffia per lucidatura o delle rispettive cordicelle di fissaggio ruotino liberamente. Mettere da parte o rifilare le eventuali cordicelle di fissaggio lente. Mention le cordicelle di fissaggio lente girano possono aggrovigliarsi attorno alle dita dell'utilizzatore oppure il pezzo in lavorazione cui po rianere impigliato.
r) Non premere il blocco dell'alberino finché l'elettroutensile non si sua arrestato.

Contraccolpo e relative avertenze

Il contraccolpo è una reazione improvvisa provocata da un disco, un platorello, una spazzola o qualsiasi altri accessori in rotazione che rimanga schiacciato o impigliato. Ciò provoca un arresto immediato dell'accessorio rotante che a sua volta causa la perdita di controllo dell'elettrottensile, che viene spinto nella direzione opposta rispetto alla rotazione dell'accessorio nel punto in cui è stato trattenuto. Ad esempio, se il disco abrasivo rimane schiacciato o impigliato dal pezzo da lavorare, il bordo del disco penetrato nel punto di schiaccimento può scavare nel materiale e causare lo scavalcamento o il contraccolpo del disco. Il disco può saltare sia verso l'operatore che in direzione opposta a seconda della direzione del movimento del disco nel punto di schiaccimento. In queste condizioni i dischi abrasivi possonoanche rom-persi. Il contraccolpo è il risultato di un uso errato dell'elettrottensile e/o di metodi o condizioni di lavoro scorretti e può essere evitato prendendo le appropriate precauzioni, come descriotto di seguito.

a) Mantenere una presa salda sull'elettroutensile, posizionando il corpo e le braccia in modo da resistere alle forze di contraccolpo. Utilizzare sempre l'impugnatura ausiliaria, se presente, per avere il massimo controlo sulla forza di contraccolpo o sulla reazione di coppia durante l'avviamento. Con le necessarie precauzioni, l'operaore cui controllare le reazioni di coppia e le forza di contraccolpo.
b) Non porre mai le mani vicino all'accessorio in rotazione. L'accessorio potrebbe subire un contraccolpo rimbalzano sulle mani dell'operaore.
c) Non positioningarsi nell'area verso cui potrebbe dirigersi l'elettroutensile in caso di contraccolpo. Il contraccolpo spinge l'elettroutensile nella direzione opposa al movimento del disco nel punto in cui si impiglia.
d) Prestare particolare attenzione quando si lavorano angoli, estremita appuntite ecc. Evita re che l'accessorio rimbalzi o si impigli. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l'accessorio rotante, provocando la perdita di controllo o il contraccolpo dell'elettroutensile.
e) Non collegare una lama da motosega per legno o una lama dentata. Queste lame creano contraccolpi e perdita di controllo frequenti.

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta delle caratteristiche.

• Non utilizzato l'elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.
  Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'elettroutensile, con conduttori di sezione minima di 1,5mm^2 . Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completeness il cavo.

2.INFORMATIONIRELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo elettroutensile è destinato alla lucidatura e spazzolatura di superfici metalliche e rivestite.

DATI TECHNICI

Modello n.°	PM501AC / S_PM501AC S2_PM501AC
Tensione 220-240 V~
Frequenza di alimentazione 50Hz
Potenza assorbita 1050W
Velocità a vuoto 1400-4800/min
Diametro della mola 150 mm
Peso 2,7 kg
Livello di pressione sonora LpA	87dB(A), K=3dB(A)
Livello di potenza sonora LwA	98dB(A), K=3dB(A)
Vibrazione 12,59 m/s	2

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicate sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN60745; quello valore più essere utilizzato perMETTERA confronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazionimentionate.

• se siutilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe augmentare notevolmente.
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato

per il lavoro, possono contribuire a ridurre il livello di esposizione.

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro.

DESCRIZIONE

I numero che compaiano nel testo si riferisce con gli schemi riportati alle pagine 2.

1. Interru tture on/off
2. Impugnatura posteriore
3. Pulsante di blocco
4. Selettore di regolazione della velocità
5. Impugnatura anteriore
6. Supporto in velocro
7. Cuscinetto lucidante
8. Bullone esagonale.
9. Chiave a brugola
   10.Alberino

3. MONTAGGIO

Prima del montaggio, spegnere sempre l'eeltroutensile e disconnettere la spina di alimentazione alla rete elettrica.

Installazione e rimozione degli accessori (Fig. A e B)

Assicurarsi di utilizzato l'accessorio idoneo per il materiale da lucidare. Utilizzato esclusivamente accessori per lucidatura integri.

Platorello con Velcro

1. Appoggiare I'electrontroutsile sul proprio lato posteriore.
2. Collocare il platorello con Velcro (6) sul mandrino (10).
3. Collocare la chiave a brugola (8) e serrare il bullone con la chiave a brugola (9).

Platorelli per lucidatura

1. Appoggiare l'electrontroutsile sul proprio lato posteriore.
2. Comprimere con decisione il platorello per lucida-tura (7) sul platorello con Velcro (6) ad occhio.

Per rimuovere un platorello (7) staccarlo simplicamente dal platorello con Velcro (6).

4. FUNZIONAMENTO

Accensione spegnimento (Fig. A)

• Per accendere l'eletttradensile premere l'interruttore di accensione/spegnimento (1).
• Per azionare l'electroutensile in modalità di funzionamento continuo tenere premuto l'interruttore di accensione/spegnimento (1), quando premere il pulsante di blocco accensione (3).
• Per disattivare la modalità di funzionamento continuo premere di nuovo l'interruttore di accensione/spegnimento (1).
• Per spegnere l'electroutensile rilasciare l'interruttore di accensione/spegnimento (1).

Posare a terra l'eeltroutensile solo una volta che il motore si è arrestato completamente. Non appoggiare la macchina su una superficie polverosa. Particelle di polvere potrebbero penetrare al suo interno.

Controllo della velocità (Fig. A)

La velocità del disco può essere controllata mediante il selettore a manopola (4) sulla l'impugnatura. Più alta è la posizione, maggiore è la velocità. Quando sul tampone per la lucidatura viene applicata della cera non avviare l'elettroutensile ad alta velocità.

5. MANUTENZIONE

Prima di ogni operazione di pulizia e manutenzione, spegnere sempre l'eeltroutensile e disconnettere la spina di alimentazione alla rete elettrica.

Pulire regolarmente il corso dell'elettroutensile con un panno morbido, preferibilmente dopo anni uso. Assicurarsi che le prese d'aria siano libero da polvere e sporciazza. Rimuovere lo sporco particolaremente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di quello tipo danneggiano i componenti sinteti ci.

AMBIENTE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire alla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante quello periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare diretamente il VONROC.
Le seguenti circostanze sono esclude da这一点 garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
  Normaleusura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzato parti di ricambio non originali

Cio costituise l'unica garanzia expressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono altri il presente documento, ivi comprese le garanzie implicite di commerciamilità e idoneità per uno scopo particolare. In nessun caso VONROC sare responsabile di eventuali danni incidentali o consequencesi. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati alla ulteriori notifica.
