MANUALE UTENTE HFSA14140GC PANASONIC

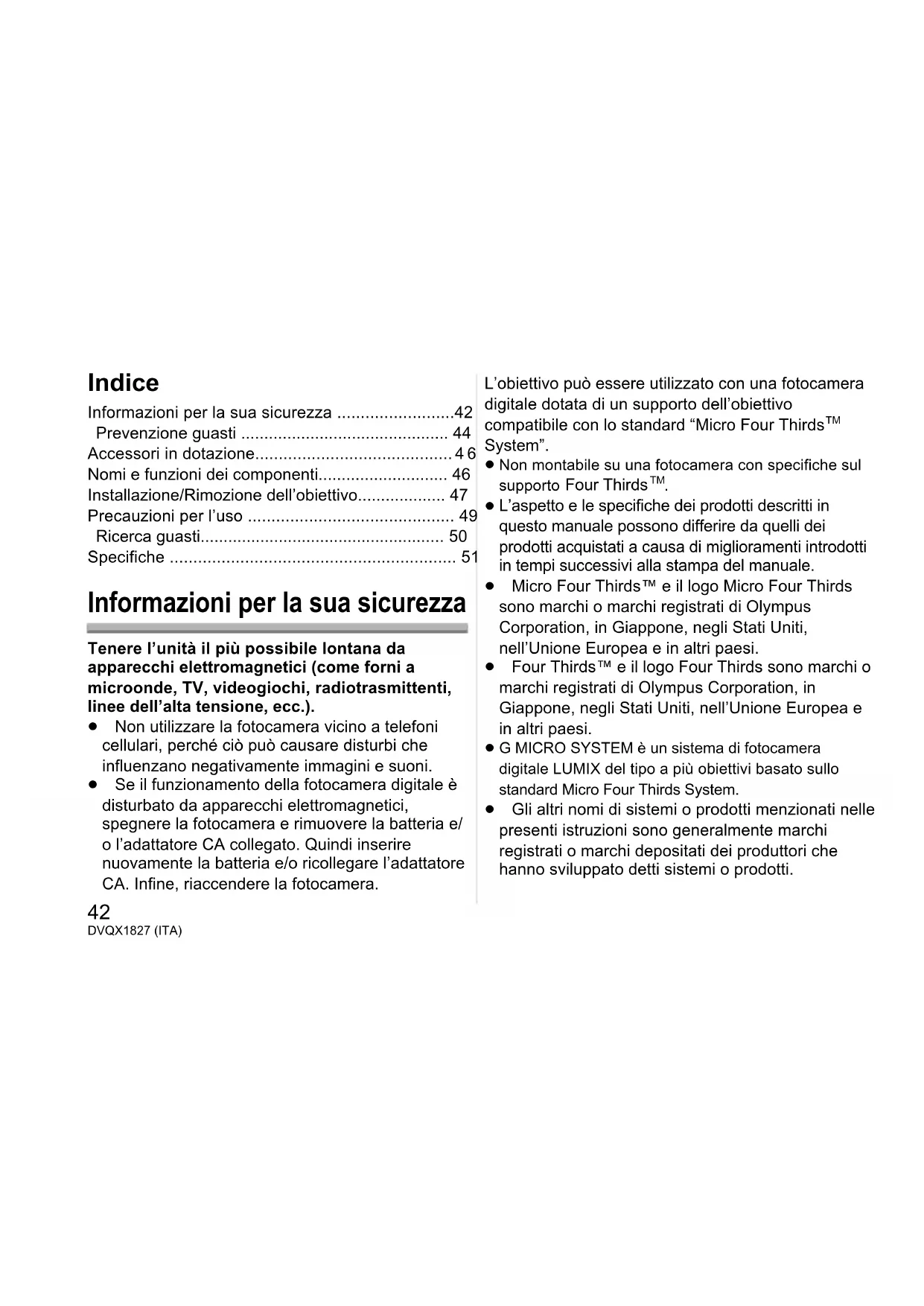

Informazioni per la sua sicurezza ....42

Prevenzione guasti 44

Accessori in dotazione....46

Nomi e funzioni dei componenti.... 46

Installazione/Rimozione dell'obiettivo...... 47

Precauzioni per l'uso 49

Ricerca guasti.... 50

Specifiche 51

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzare la fotocamera vicino a telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

L'obiettivo può essere utilizzato con una fotocamera digitale dotata di un supporto dell'obiettivo compatibile con lo standard "Micro Four Thirds™ System".

• Non montabile su una fotocamera con specifiche sul supporto Four Thirds™.
• L'aspetto e le specifiche dei prodotti descritti in questo manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale.
• Micro Four Thirds™ e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
• Four Thirds™ e il logo Four Thirds sono marchi o marchi registrati di Olympus Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
• G MICRO SYSTEM è un sistema di fotocamera digitale LUMIX del tipo a più obiettivi basato sullo standard Micro Four Thirds System.
• Gli altri nomi di sistemi o prodotti menzionati nelle presenti istruzioni sono generalmente marchi registrati o marchi depositati dei produttori che hanno sviluppato detti sistemi o prodotti.

-Se vedete questo simbolo-

ITALIANO

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere smaltiti come rifiuti urbani ma deve essere effettuata una raccolta separata.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a consegnarli agli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Custodia dell'obiettivo

• Non premere con troppa forza l'obiettivo.
• Quando la superficie della lente è sporca (acqua, olio, impronte, ecc.), l'immagine può risultare deteriorata. Pulire leggermente la superficie della lente con un panno asciutto e morbido prima e dopo aver ripreso delle immagini.
• Quando non si usa l'obiettivo, fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull'obiettivo o entrino al suo interno.

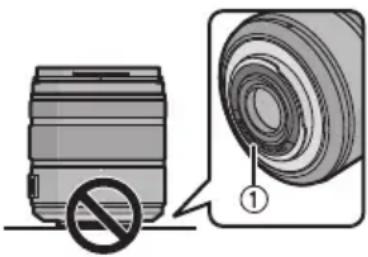

• Per proteggere i punti di contatto dell'obiettivo ①, non posizionare l'obiettivo con la sua superficie di fissaggio rivolta verso il basso. Inoltre, evitare che si sporchino i punti di contatto dell'obiettivo.

■ Resistenza alla polvere ed agli schizzi

- Il design resistente alla polvere ed agli schizzi della fotocamera non impedirà completamente l'ingresso di polvere o goccioline d'acqua. Prendere le seguenti precauzioni per garantire prestazioni soddisfacenti in termini di resistenza alla polvere ed agli schizzi. Se l'obiettivo non funziona correttamente, contattare il rivenditore o il Centro Assistenza più vicino.

- Installare su una fotocamera digitale resistente alla polvere ed agli schizzi.

- Quando si installa o si rimuove l'obiettivo, fare attenzione che materiali estranei come sabbia, polvere, e goccioline di acqua non aderiscano o penetrino nella gomma sull'innesto dell'obiettivo, nei punti di contatto, nella fotocamera digitale e nell'obiettivo.

– Se l'obiettivo viene esposto a goccioline d'acqua o altri liquidi, rimuoverle con un panno asciutto morbido.

- Per migliorare le prestazioni dell'obiettivo in termini di resistenza alla polvere ed agli schizzi, sull'innesto dell'obiettivo è presente una protezione in gomma.

- La gomma sull'innesto dell'obiettivo lascerà segni di striscio sull'innesto della fotocamera

digitale, ma questo non influisce sulle prestazioni.

- Per informazioni sulla sostituzione della protezione in gomma, contattare il Centro Assistenza più vicino.

■ Informazioni sulla condensa (Appannamento dell'obiettivo)

• La condensa si forma quando cambia la temperatura ambiente o l'umidità. Fare attenzione, in quanto può causare macchie, muffa e malfunzionamento dell'obiettivo.
• Se si verifica della condensa, spegnere la fotocamera digitale ed attendere circa 2 ore. La condensa scomparirà naturalmente quando la temperatura della fotocamera digitale si avvicinerà a quella dell'ambiente.

Accessori in dotazione

I codici dei prodotti sono aggiornati a marzo 2019. È possibile che subiscano delle modifiche.

	21		3
VFC4430 V	YC1119 VYF	3514 VFC4605

1 Borsa per l'obiettivo
2 Paraluce
3 Copriobiettivo
4 Copriobiettivo posteriore (Il copriobiettivo posteriore e il copriobiettivo sono installati sull'obiettivo intercambiabile al momento dell'acquisto.)

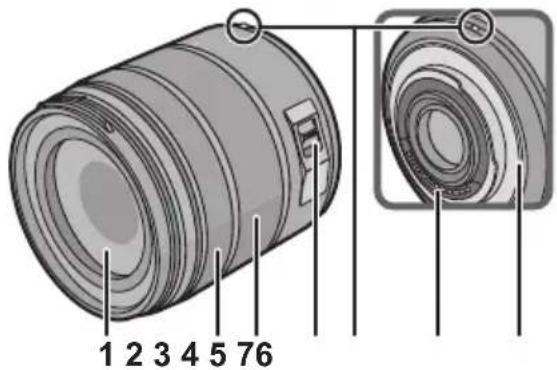

Nomi e funzioni dei componenti

1 2 3 4 5 76

1 Superficie dell'obiettivo
2 Ghiera di messa a fuoco

Ruotare la ghiera di messa a fuoco per mettere a fuoco quando l'impostazione è MF (messa a fuoco manuale).

3 Ghiera dello zoom

Ruotare la ghiera dello zoom quando si desidera riprendere immagini ravvicinate (teleobiettivo) o di grande ampiezza (grandangolo).

4 Interruttore O.I.S.

Quando l'obiettivo è installato sulla fotocamera, la funzione stabilizzatore di immagine è impostata in modo da attivarsi se l'interruttore O.I.S. è impostato su [ON].

• Si consiglia di posizionare l'interruttore O.I.S. su [OFF] quando si utilizza un treppiede.
  5 Segno per l'installazione dell'obiettivo
  6 Punto di contatto
  7 Protezione in gomma sull'innesto dell'obiettivo

Nota

• Possono esserci differenze nella messa a fuoco quando si usa lo zoom dopo la messa a fuoco. Mettere nuovamente a fuoco.
• Se i suoni di funzionamento di AF (messa a fuoco automatica) e dello stabilizzatore di immagine disturbano durante la registrazione di video, si consiglia di registrare come segue:

- Impostare su MF (messa a fuoco manuale) per registrare.

- Impostare il selettore O.I.S. su [OFF] ed usare un treppiede per registrare.

Installazione/Rimozione dell'obiettivo

• Consultare anche le istruzioni per l'uso della fotocamera per informazioni sulla procedura di installazione e disinstallazione della fotocamera.
• Controllare che la fotocamera sia spenta.
• Rimuovere il copriobiettivo posteriore dall'obiettivo.
  ■ Installazione dell'obiettivo

Allineare i segni per l'installazione dell'obiettivo Ⓐ sul corpo della fotocamera e sull'obiettivo, quindi ruotare l'obiettivo nella direzione indicata dalla freccia finché non scatta.

• Non premere il pulsante di sgancio dell'obiettivo ⑧ quando si installa un obiettivo.
• Non tentare di installare l'obiettivo tenendolo diagonalmente rispetto al corpo della fotocamera, per evitare di graffiare il supporto dell'obiettivo.
• Controllare che l'obiettivo sia installato correttamente.
• Ricordarsi di rimuovere il copriobiettivo quando si registra.

■ Disinstallazione dell'obiettivo

Tenendo premuto il pulsante di sblocco dell'obiettivo Ⓑ, ruotare l'obiettivo nella direzione indicata dalla freccia finché non si arresta, quindi rimuoverlo.

• Installare il copriobiettivo posteriore per evitare di graffiare il punto di contatto.
• Accertarsi di installare il coperchio sul corpo della fotocamera digitale per evitare che sporco e polvere entrino all'interno del corpo della fotocamera.

■ Installazione del paraluce (Accessorio in dotazione)

Tenere il paraluce come indicato nella figura.

- Tenere il paraluce in modo da evitare di torcerlo o di piegarlo.

1 Allineare il segno per l'installazione © sul petalo più corto del paraluce con il segno sull'estremità dell'obiettivo.

2 Ruotare il paraluce nella direzione indicata dalla freccia finché non si sente uno scatto e quindi allineare il segno di arresto Ⓓ sul petalo più lungo del paraluce con il segno sull'estremità dell'obiettivo.

Rimozione temporanea del paraluce

1 Ruotare il paraluce nella direzione indicata dalla freccia per rimuoverlo.

2 Rovesciare il paraluce, quindi installarlo come illustrato in precedenza.

Nota

• Quando si riprendono immagini con il flash e il paraluce è installato, la parte inferiore dello schermo può diventare scura e il controllo del flash può essere disabilitato, poiché il flash fotografico può essere oscurato dal paraluce. Si consiglia di scollegare il paraluce.
• Quando si utilizza la lampada di aiuto AF in condizioni di oscurità, scollegare il paraluce.
• Per evitare di far cadere l'obiettivo, non trasportare mai l'obiettivo tenendo solo il paraluce.

■ Note sull'uso del filtro

• È possibile installare il copriobiettivo o il paraluce con il filtro già installato.
• Se si usano due o più filtri contemporaneamente, parte di un'immagine registrata può diventare scura.
• Non è possibile installare elementi diversi dai filtri, ad esempio convertitori o adattatori, sulla parte anteriore dell'obiettivo ed usarli in combinazione con questo obiettivo. Se vengono installati elementi di questo tipo, l'obiettivo potrebbe venire danneggiato.

Precauzioni per l'uso

Fare attenzione a non lasciar cadere o a non urtare l'obiettivo. Evitare inoltre di esercitare una forte pressione sull'obiettivo.

- Fare attenzione a non far cadere la custodia in cui è stato inserito l'obiettivo in quanto questo può danneggiarsi. La fotocamera può smettere di funzionare e potrebbe non essere più possibile registrare delle immagini. Inoltre, l'obiettivo potrebbe venire danneggiato.

Quando si utilizzano pesticidi e altre sostanze volatili nelle vicinanze della fotocamera fare attenzione che non vengano a contatto con l'obiettivo.

- Se tali sostanze vengono a contatto con l'obiettivo possono danneggiarlo o provocare il distacco di vernice.

Non trasportare per l'obiettivo quando l'obiettivo è installato sul corpo della fotocamera digitale.

Non puntare direttamente l'obiettivo verso il sole o verso intense sorgenti luminose.

• L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi.
• Non utilizzare e non lasciare mai l'unità nelle seguenti condizioni, per evitare problemi di funzionamento.

– Esposta alla luce del sole, o in spiaggia d'estate
- Temperatura e umidità elevate o soggette a grossi sbalzi
– Elevate concentrazioni di sabbia, polvere o sporco
– Dove sono presenti fiamme
- Vicino a caloriferi, condizionatori o umidificatori
– Dove l'unità può venire a contatto con l'acqua
– Dove sono presenti vibrazioni
- All'interno di un'auto

• Vedere anche le istruzioni per l'uso della fotocamera digitale.

• Quando si prevede di non utilizzare l'unità per un periodo prolungato, si consiglia di porvi accanto un disseccante (silica gel). In caso contrario potrebbero verificarsi dei malfunzionamenti dovuti alla presenza di muffe ecc. Si consiglia di controllare il funzionamento dell'unità prima dell'uso.

• Non lasciare l'obiettivo a contatto per lungo tempo con prodotti in gomma o in plastica.

• Non toccare i contatti elettrici dell'unità. In caso contrario l'unità può guastarsi.
• Non smontare o alterare l'unità.

Non utilizzare benzina, diluenti, alcol o prodotti simili per pulire l'unità.

• L'utilizzo di solventi può danneggiare l'obiettivo o provocare il distacco di vernice.
• Rimuovere la polvere o le impronte digitali eventualmente presenti con un panno morbido e asciutto.
• Utilizzare un panno antipolvere asciutto per rimuovere sporcizia e polvere dalla gomma dell'innesto dell'obiettivo, dalla ghiera dello zoom e dalla ghiera di messa a fuoco.
• Non utilizzare un detergente da cucina o un panno chimico.

Ricerca guasti

Quando si accende o si spegne la fotocamera digitale o si scuote l'obiettivo, si sente un tintinnio.

- Si tratta del suono del movimento dell'obiettivo e dell'operazione di apertura. Non si tratta di un malfunzionamento.

Specifiche

È possibile che le specifiche subiscano delle modifiche senza preavviso.

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

Supporto Innesto Micro Four Thirds
Lunghezza focale f=14 mm a 140 mm	(equivalente per fotocamera con pellicola da 35 mm: 28 mm a 280 mm)
Costruzione dell'obiettivo	14 elementi in 12 gruppi (3 lenti asferiche, 2 lenti ED)
Tipo di apertura	7 lamelle diaframma/diaframma con apertura circolare
Apertura massima F3.5 (Grandangolo) a F5.6 (Teleobiettivo)
Valore minimo dell'apertura F22
Profondità di campo	75° (Grandangolo) a 8,8° (Teleobiettivo)
Distanza di messa a fuoco	0,30 m a ∞ [da linea di riferimento distanza di messa a fuoco](lunghezza focale 14 mm a 21 mm),0,50 m a ∞ [da linea di riferimento distanza di messa a fuoco](lunghezza focale 22 mm a 140 mm)
Ingrandimento massimo dell'immagine	0,25× (equivalente per fotocamera con pellicola da 35 mm: 0,5×)
Stabilizzatore ottico di immagine	Si
Diametro del filtro 58 mm
Diametro massimo	∅ 67 mm
Lunghezza complessiva	Circa 75 mm (dall'estremità dell'obiettivo alla base del supporto dell'obiettivo)
Massa Circa 265 g
Resistenza alla polvere ed agli schizzi	Si
Temperatura operativa raccomandata	0 °C a 40 °C
Umidità relativa accettabile 10%RH	a 80%RH
