安全注意事項
故障預防
操作部中文表示對照表 ....
提供的附件
元件的名稱及功能
安裝/取下鏡頭
使用時的注意事項 ....
故障排除
規格

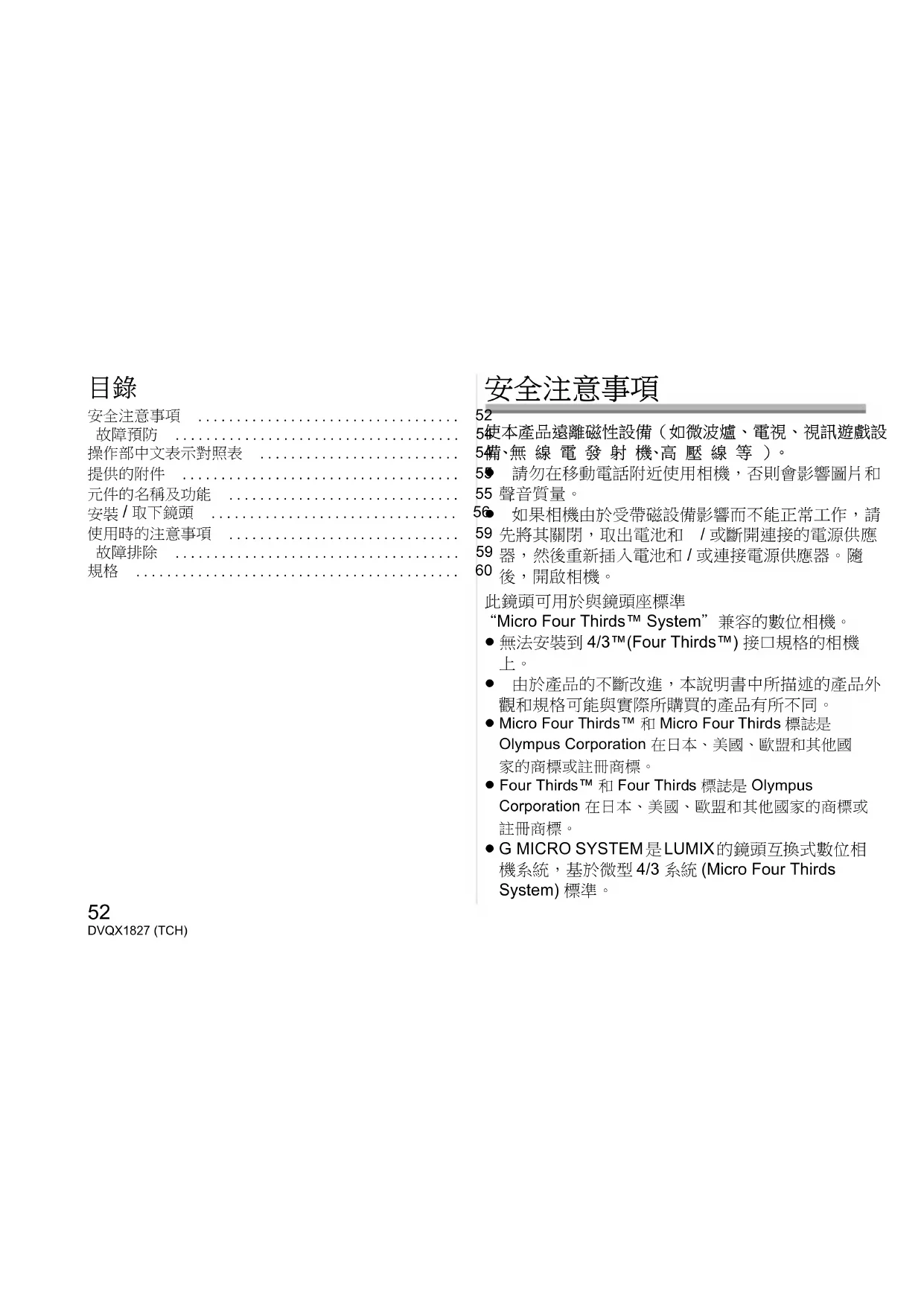

安全注意事項

52
5使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設
5備、無線電發射機、高壓線等）。
55 請勿在移動電話附近使用相機，否則會影響圖片和
55 聲音質量。
56 如果相機由於受帶磁設備影響而不能正常工作，請
59 先將其關閉，取出電池和 / 或斷開連接的電源供應
59 器，然後重新插入電池和 / 或連接電源供應器。隨
60 後，開啟相機。

此鏡頭可用於與鏡頭座標準

“Micro Four Thirds™ System” 兼容的數位相機。

• 無法安裝到 4/3^TM (Four Thirds™) 接口規格的相機上。
• 由於產品的不斷改進，本說明書中所描述的產品外觀和規格可能與實際所購買的產品有所不同。
• Micro Four Thirds™ 和 Micro Four Thirds 標誌是 Olympus Corporation 在日本、美國、歐盟和其他國家的商標或註冊商標。
• Four Thirds™ 和 Four Thirds 標誌是 Olympus Corporation 在日本、美國、歐盟和其他國家的商標或註冊商標。
• G MICRO SYSTEM是LUMIX的鏡頭互換式數位相機系統，基於微型4/3系統(Micro Four Thirds System)標準。

- 本說明書中提到的其他公司名稱和產品名稱是各個公司的註冊商標或商標。

(對於台灣)

進口廠商：台松電器販賣股份有限公司

地址：新北市中和區員山路579號

電話 :[phone]

中文

(TCH) DVQX1827

故障预防

■ 鏡頭保養

• 請勿用力按壓鏡頭。
• 當鏡頭表面有污垢 （水、油和手印等）時，相片可能會受到影響。拍攝前後，請用一塊軟乾布輕輕擦拭鏡頭表面。
• 為了防止灰塵或其他微粒附著或進入鏡頭，不使用鏡頭時請裝上鏡頭蓋和鏡頭後蓋。

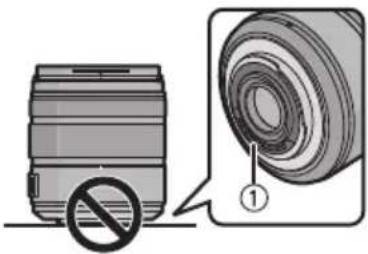

  為了保護鏡頭接觸點 ①，請勿在其安裝面朝下的狀態下放置鏡頭。此外，請勿讓鏡頭接觸點變髒。

- 相機的防塵防濺設計無法完全避免灰塵或水滴進入。請依照下列注意事項操作，以達到所要的防塵防濺性能。如果鏡頭無法正確運作，請向經銷商或離您最近的服務中心諮詢。

- 安裝到可防塵防濺的數位相機上。

• 請小心安裝或移除鏡頭，以免沙塵及水滴等異物，附著或進入鏡頭固定橡膠、接觸點、數位相機或鏡頭。
• 如果鏡頭接觸到水滴或其他液體，請用軟的乾布將其擦去。

為改善鏡頭的防塵防濺性能，接口使用了鏡頭接口橡膠。

• 鏡頭接口橡膠可能在數位相機接口上留下摩擦的痕跡，但這不會影響效能。
  有關更換鏡頭接口橡膠的資訊，請與離您最近的服務中心聯繫。

關於水汽凝結（鏡頭的霧化）

• 周圍環境溫度或濕度變化大時，會發生水氣凝結。請注意此問題，以免造成鏡頭變髒、發霉及故障。
• 如果發生了水氣凝結，請關閉數位相機，將其放置約 2 小時。當數位相機溫度接近周圍環境溫度時，霧化將自然消失。
• 周圍環境溫度或濕度變化大時，會發生水氣凝結。請注意此問題，以免造成鏡頭變髒、發霉及故障。
• 如果發生了水氣凝結，請關閉數位相機，將其放置約 2 小時。當數位相機溫度接近周圍環境溫度時，霧化將自然消失。

操作部中文表示對照表

為使您在使用上更方便，使用前請參閱本對照表：某些所示的名稱可能不會出現在本機上。

POWER O.I.S.: 增強光學防震功能

ON：開啓

OFF：關閉

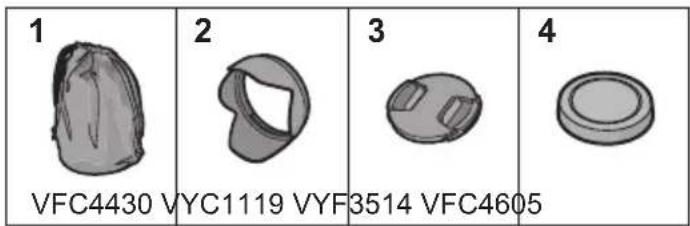

提供的附件

產品號碼截至 2019 年 3 月為準。此後可能會有變更。

1 VFC4430 VYC1119 VYF3514 VFC4605 2 3 4

1 鏡頭袋
2 鏡頭遮光罩
3 鏡頭蓋
4 鏡頭後蓋

（購買時，鏡頭後蓋和鏡頭蓋安在可互換鏡頭上。）

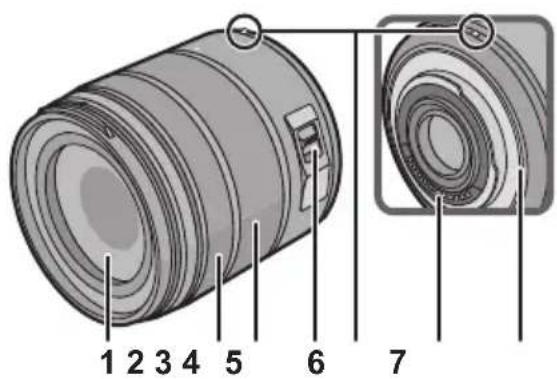

元件的名稱及功能

1 2 3 4 5 6 7

1 鏡頭表面
2 對焦環

設為 MF（手動對焦）時，轉動聚焦環可進行

3 變焦環

想要拍攝較大（遠攝）或較寬（廣角）圖片時，請轉動變焦環。

4 O.I.S. 開關

鏡頭裝在相機上時，如果將 O.I.S. 開關設定到 [ON]，會啟動影像穩定器功能。

● 建議在使用三腳架時將 O.I.S. 開關設定到 [OFF]。

5 鏡頭安裝標記
6 接觸點
7 鏡頭接口橡膠

注意

• 在對焦完成後變焦，對焦可能會有差異，此時請重新對焦。
• 如果您介意錄製影片時的 AF（自動對焦）和影像穩定器的操作聲音，建議用下列方式錄製：

- 設為 MF（手動對焦）錄製。

- 將 O.I.S. 開關設為 [OFF] 並使用三腳架錄製。

安裝 / 取下鏡頭

● 安裝及取下鏡頭的方法也請參閱相機的使用說明書。
- 檢查相機是否關閉。
- 從鏡頭上取下鏡頭後蓋。

安裝鏡頭

將鏡頭上的鏡頭安裝標記 ④ 對準相機機身上的鏡頭安裝標記，然後朝箭頭指示的方向轉動鏡頭，直到發出喀噠聲為止。

• 安裝鏡頭時，請勿按鏡頭釋放按鈕 ⑧。
• 請勿將鏡頭以傾斜的狀態安裝到相機上，否則，鏡頭接座會被劃傷。
• 檢查鏡頭是否安裝正確。
  ·拍攝時，請務必取下鏡頭蓋。

取下鏡頭

按鏡頭釋放按鈕 ⑧ 的同時，朝箭頭指示的方向轉動鏡頭直到停止為止，然後取下。

• 請蓋上鏡頭後蓋，這樣就不會劃傷鏡頭支座觸點。
- 務必將機身蓋裝到數位相機上，以避免汙垢和灰塵進入相機機身。

■ 安裝鏡頭遮光罩（提供的附件）

持拿鏡頭遮光罩時，您的手指要如圖所示那樣放置。

- 請勿以會使其變形或彎曲的方式持拿鏡頭遮光罩。

1 將鏡頭遮光罩的短花瓣上的安裝標記 © 對準鏡頭頂端的標記。

2 朝箭頭指示的方向轉動鏡頭遮光罩直到發出喀噠聲為止，將鏡頭遮光罩的長花瓣上的停止標記 ⑭ 對準鏡頭頂端的標記。

2 倒轉鏡頭遮光罩，然後用前面所示的相同方法進行安裝。

注意

• 裝上閃光燈及鏡頭遮光罩拍照時，畫面下半部可能會變暗，您亦可能無法控制閃光燈，因為拍攝時閃光可能會被遮光罩阻擋。我們建議移除鏡頭遮光罩。
• 當在暗處使用 AF 輔助燈時，請取下鏡頭遮光罩。
• 為避免鏡頭摔落，拿鏡頭時絕不可只握住鏡頭遮光罩。

■ 濾鏡使用注意事項

• 即使已安裝濾鏡，亦可再裝上鏡頭蓋或鏡頭遮光罩。
• 如果你拍攝時同時使用兩塊濾鏡或以上，部份圖像可能會變暗。
• 不可安裝除了濾鏡以外的任何物品到鏡頭前端並搭配鏡頭使用，例如轉換鏡頭或轉換器。如果安裝這類物品，可能會使鏡頭損壞。

使用時的注意事項

請務必小心，切勿跌落或撞擊鏡頭。還要務必小心，切勿在鏡頭上施加過多壓力。

- 請注意不要讓裝有鏡頭的包跌落，因為這樣可能會損壞鏡頭。相機可能會停止正常操作，可能無法繼續拍攝圖片。此外，也可能使鏡頭損壞。

在相機周圍使用殺蟲劑或其他揮發性的物質時，請勿使其接觸到鏡頭。

- 如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭，表面漆可能也會剝落。

鏡頭裝在數位相機上時，請勿僅靠握住鏡頭來攜帶相機。

請勿將鏡頭對著太陽或其他強光源。

- 這會使鏡頭聚集過多的光量，導致火災和故障。 - 任何情況下都不要在以下地方使用或存放本裝置因為這樣做可能導致操作時出現問題或產生故障。

• 太陽直射的地方或夏天的海邊
• 溫度和濕度較高或者溫度和濕度變化劇烈的地方
• 沙子、灰塵或污垢比較集中的地方
• 有火的地方
  -靠近加熱器、空調或加濕器的地方
• 水可能打濕本裝置的地方

• 受到震動的地方
  -車内

• 也請參閱數位相機的使用說明書。

• 準備長時間不使用本裝置時，建議在存放時放入一些乾燥劑（矽膠）。否則，可能會由於發霉等原因而導致性能出現故障。建議在使用前先檢查本裝置是否能夠正常運行。
• 請勿讓鏡頭與橡膠或塑料製品長時間接觸。
• 請勿觸摸本裝置的電觸點。這樣做可能會導致本裝置發生故障。
• 請勿拆卸或改裝本裝置。

請勿使用汽油、稀釋劑、酒精或其他類似的清潔劑清潔本裝置。

• 使用溶劑會損壞鏡頭或導致表面漆剝落。
• 請用一塊乾軟布擦祛灰塵或手印。
• 請用乾的除塵布擦去鏡頭接口橡膠、變焦環或對焦環上的污垢和灰塵。
• 請勿使用廚房清潔劑或經化學方法處理過的抹布。

故障排除

數位相機在開啟或關閉或晃動鏡頭時，會聽到喀噠聲等。

- 這是鏡頭移動和光圈操作的聲音。這並非故障。

規格

規格如有變更，恕不另行通知。

數位相機用可替換鏡頭“LUMIX G VARIO 14-140 mm/F3.5-5.6 II ASPH./POWER O.I.S.”

鏡頭接口 Micro Four Thirds 接口
焦距	f=14 mm 至 140 mm(相當於 35 mm 菲林相機:28 mm 至 280 mm)
鏡頭結構	14 件 12 組(3 片非球面鏡片、2 片 ED 鏡片)
光圈類型	7 片控光片/圓形虹膜光圈
最大光圈	F3.5(廣角)至 F5.6(遠攝)
最小光圈值	F22
視角	75°(廣角)至 8.8°(遠攝)
In focus(焦點對準)距離	0.30 m 至 ∞[從對焦距離基準線開始](焦距 14 mm 至 21 mm)、0.50 m 至 ∞[從對焦距離基準線開始](焦距 22 mm 至 140 mm)
最大影像放大率	0.25×(相當於 35 mm 菲林相機:0.5×)
光學影像穩定器 是
濾鏡直徑	58 mm
最大直徑	∅ 67 mm
全長	約 75 mm(從鏡頭的頂端到鏡頭接口的基準面)
重量	約 265 g
防塵防濺 是
建議的工作溫度	0°C 至 40°C
允許的相對濕度	10%RH 至 80%RH
