РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HFSA14140GC PANASONIC

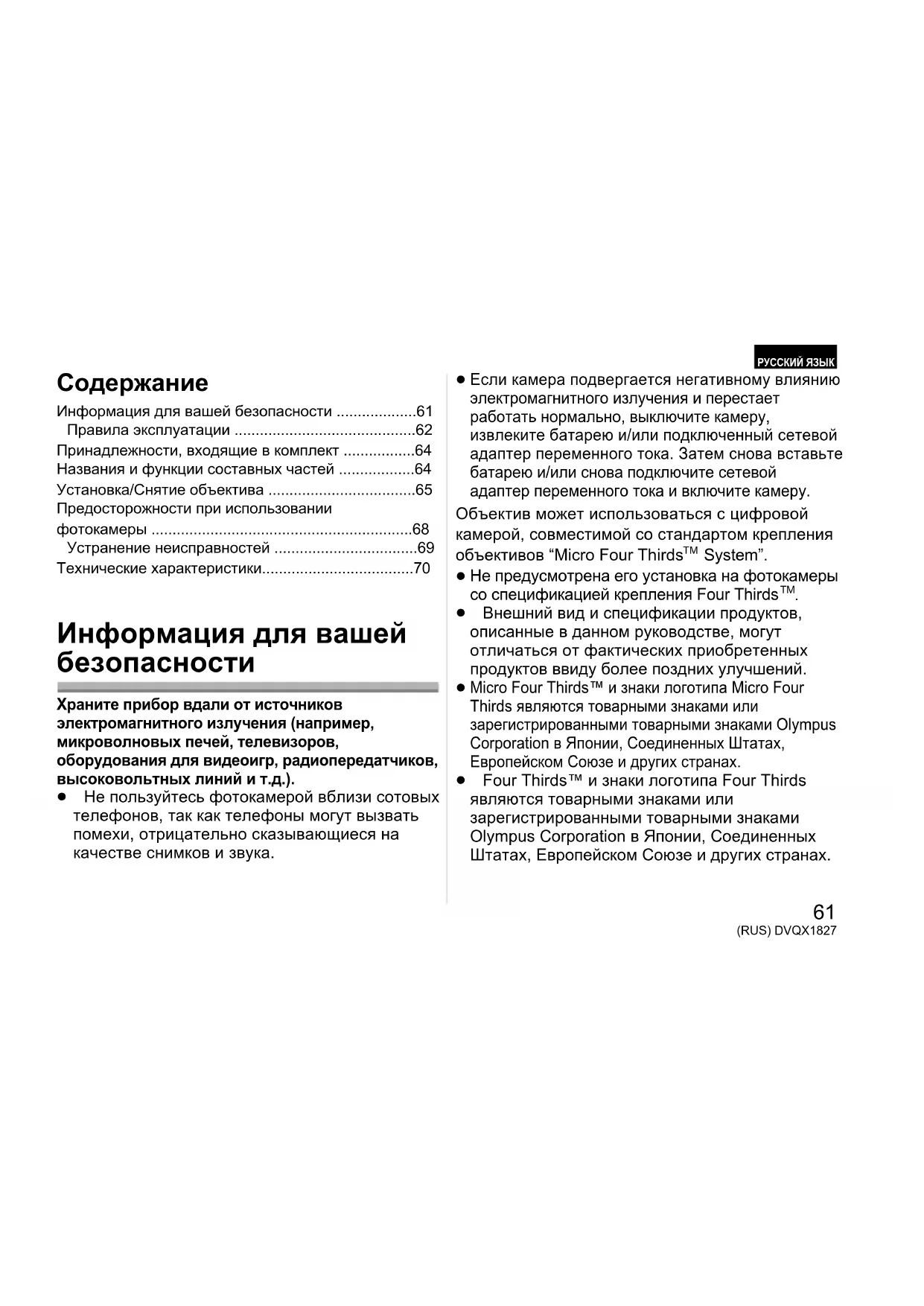

Информация для вашей безопасности ....61

Правила эксплуатации ....62

Принадлежности, входящие в комплект ......64

Названия и функции составных частей .....64

Установка/Снятие объектива ....65

Предосторожности при использовании

фотокамеры ....68

Устранение неисправностей ....69

Технические характеристики....70

Информация для вашей безопасности

Храните прибор вдали от источников электромагнитного излучения (например, микроволновых печей, телевизоров, оборудования для видеоигр, радиопередатчиков, высоковольтных линий и т.д.).

- Не пользуйтесь фотокамерой вблизи сотовых телефонов, так как телефоны могут вызвать помехи, отрицательно сказывающиеся на качестве снимков и звука.

РУССКИЙ ЯЗЫК

- Если камера подвергается негативному влиянию электромагнитного излучения и перестает работать нормально, выключите камеру, извлеките батарею и/или подключенный сетевой адаптер переменного тока. Затем снова вставьте батарею и/или снова подключите сетевой адаптер переменного тока и включите камеру.

Объектив может использоваться с цифровой камерой, совместимой со стандартом крепления объективов "Micro Four Thirds™ System".

- Не предусмотрена его установка на фотокамеры со спецификацией крепления Four Thirds™.

- Внешний вид и спецификации продуктов, описанные в данном руководстве, могут отличаться от фактических приобретенных продуктов ввиду более поздних улучшений.

- Micro Four Thirds™ и знаки логотипа Micro Four Thirds являются товарными знаками или зарегистрированными товарными знаками Olympus Corporation в Японии, Соединенных Штатах, Европейском Союзе и других странах.

- Four Thirds™ и знаки логотипа Four Thirds являются товарными знаками или зарегистрированными товарными знаками Olympus Corporation в Японии, Соединенных Штатах, Европейском Союзе и других странах.

• G MICRO SYSTEM является системой объективов сменного типа для цифровых камер LUMIX, разработанной на основе стандарта Micro Four Thirds System.
• Другие названия систем и продуктов, упомянутые в данной инструкции по эксплуатации, обычно являются зарегистрированными товарными знаками или товарными знаками производителей, которые разработали упомянутую систему или продукт.

Правила эксплуатации

■ Уход за объективом

• Нельзя сильно нажимать на объектив.
• В случае попадания на поверхность объектива грязи (воды, масла, отпечатков пальцев и т. д.) качество снимка может ухудшиться. Следует осторожно вытереть поверхность объектива мягкой сухой тканью перед съемкой.
• Когда объектив не используется, наденьте на него крышку объектива и заднюю крышку объектива, чтобы пылинки и другие частицы не скапливались на объективе и не попадали внутрь.

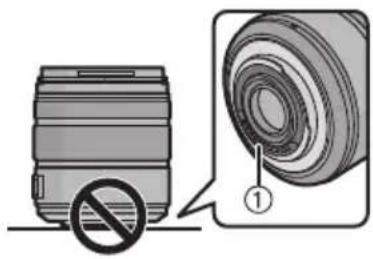

• Чтобы защитить контакты объектива ①, не ставьте объектив монтажной поверхностью вниз. Кроме того, не допускайте загрязнения контактов объектива.

■ Пыленепроницаемость и брызгозащищенность

- Пыленепроницаемое и брызгозащищенное исполнение фотокамеры не обеспечивает полной защиты от проникновения внутрь пыли или капель воды. Соблюдайте следующие меры предосторожности для удовлетворительного действия характеристик пыленепроницаемости и брызгозащищенности. Если объектив работает неправильно, обратитесь в пункт продажи или ближайший сервисный центр.

– Прикрепляйте объектив к пыленепроницаемой и брызгозащищенной цифровой фотокамере.

– Прикрепляя или снимая объектив, следите за тем, чтобы инородные частицы, например песок, пыль и капли воды, не попали на поверхность или проникли внутрь резинового уплотнительного кольца объектива, контактов, цифровой фотокамеры и объектива.

– Если на объектив попадут капли воды или иной жидкости, вытрите их сухой мягкой тканью.

- Для улучшения пыленепроницаемости и брызгозащищенности объектива в месте прикрепления используется резиновое уплотнительное кольцо объектива.

– От резинового уплотнительного кольца объектива на креплении цифровой фотокамеры остаются потертости, но это не влияет на ее работу.
– За информацией о замене резинового уплотнительного кольца объектива обращайтесь в ближайший сервисный центр.

■ О конденсации (Запотевании объектива)

• Конденсация происходит, когда окружающая температура или влажность изменяются. Остерегайтесь конденсации, поскольку она может вызвать появление пятен и плесени на объективе и привести к неисправности.
• Если произошла конденсация, выключите цифровую фотокамеру и оставьте ее прибл. на 2 часа. Запотевание исчезнет само собой, когда температура цифровой фотокамеры сравняется с температурой окружающей среды.

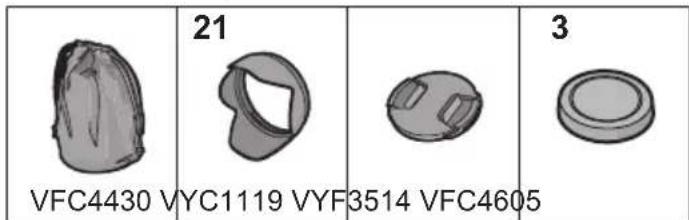

Принадлежности, входящие в комплект

Номера изделий верны по состоянию на март 2019 г. Они могут изменяться.

21 VFC4430 V YC1119 VYF 3514 VFC4605 3

1 Чехол для объектива
2 Бленда объектива
3 Крышка объектива
4 Задняя крышка объектива (Во время покупки крышка объектива и задняя крышка объектива прикреплены к сменному объективу.)

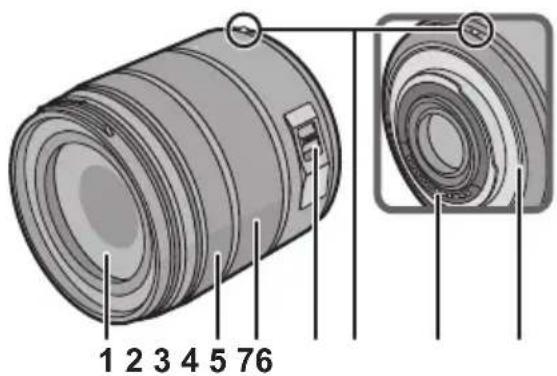

Названия и функции составных частей

1 2 3 4 5 76

1 Поверхность линзы
2 Кольцо фокусировки
При установке на MF (режим ручной фокусировки) фокусировка выполняется вращением кольца фокусировки.
3 Кольцо трансфокатора
Поворачивайте кольцо трансфокатора, если нужно сделать крупные (телережим) или панорамные (широкоугольный режим) снимки.

4 Переключатель O.I.S.

Когда к фотокамере прикреплен объектив, функция стабилизатора изображения включается при установке переключателя О.І.С. на [ОН].

- При использовании штатива рекомендуется устанавливать переключатель О.І.С. в положение [OFF].

5 Монтажная поверхность

6 Метка установки объектива

7 Резиновое уплотнительное кольцо объектива

Примечание

- При использовании функции увеличения после выполнения фокусировки фокус может измениться. Выполните фокусировку повторно.

- Если вас беспокоят звуки работы АФ (автофокусировки) и стабилизатора изображения во время видеосъемки, рекомендуется выполнять запись следующим образом:

– Установите для записи РФ (ручную фокусировку).

– Для съемки установите переключатель O.I.S. в положение [OFF] и используйте штатив.

Установка/Снятие объектива

• Информацию об установке и снятии объектива см. также в инструкциях по эксплуатации камеры.
• Убедитесь, что камера выключена.
• Снимите заднюю крышку объектива.

■ Установка объектива

Совместите

установочную метку объектива Ⓐ на корпусе фотокамеры с меткой на объективе и затем поверните объектив в

направлении стрелки до щелчка.

• Не нажимайте кнопку открытия объектива Ⓗ в процессе установки объектива.
• Не пытайтесь установить объектив под углом к корпусу камеры, поскольку это может привести к повреждению крепления объектива.
  • Убедитесь, что объектив установлен правильно.
• Обязательно снимите крышку объектива перед записью.

■ Снятие объектива

Удерживая нажатой кнопку Ⓑ проверните объектив до упора в направлении стрелки, а потом снимите.

• Прикрепите заднюю крышку объектива, чтобы избежать царапин монтажной поверхности объектива.
• Обязательно наденьте крышку корпуса на цифровую фотокамеру, чтобы не допустить попадания грязи и пыли внутрь корпуса фотокамеры.

■ Присоединение бленды объектива (Принадлежность в комплекте)

Держите бленду объектива пальцами, расположите их так, как показано на рисунке.

- Не держите бленду таким образом, при котором она скручивается или изгибается.

1 Совместите метку крепления © на коротком лепестке бленды объектива с меткой на краю объектива.

2 Поверните бленду объектива до щелчка в направлении, указанном стрелкой, совместив метку остановки ⑭ на длинном лепестке бленды объектива с меткой на краю объектива.

Временное хранение бленды

1 Чтобы снять бленду, поверните ее в направлении стрелки.

2 Разверните бленду обратной стороной и закрепите, как указано выше.

Примечание

- При съемке с прикрепленной блендой объектива и использовании вспышки нижняя часть экрана может потемнеть, а управление вспышкой может отключиться, поскольку бленда может затенять вспышку. Рекомендуется снять бленду объектива.

- При использовании в темноте вспомогательной лампы автоматической фокусировки отсоедините бленду объектива. - Чтобы не допустить падения объектива, его ни в коем случае нельзя переносить, держась только за бленду объектива.

■ Примечания об использовании фильтров

• Вместе с установленным фильтром можно прикрепить крышку объектива или бленду объектива.
• В случае одновременного использования двух или более фильтров часть записанного изображения может затемниться.
• Кроме фильтров, к передней части объектива невозможно прикрепить какие-либо принадлежности, например преобразовательный объектив или адаптер, и использовать вместе с объективом. Прикрепление таких принадлежностей может привести к повреждению объектива.

Предосторожности при использовании фотокамеры

Старайтесь не ронять и не ударять объектив. Также старайтесь не подвергать объектив чрезмерному давлению.

- Следите за тем, чтобы не уронить в сумку, в которую вы положили объектив, поскольку это может привести к повреждению объектива. Камера может перестать нормально работать, и дальнейшая запись снимков может оказаться невозможной. Кроме того, можно повредить объектив.

При использовании пестицидов и других летучих веществ вблизи камеры убедитесь, что они не попадают на объектив.

- При попадании на объектив такие вещества могут повредить объектив или привести к отслаиванию краски.

Не переносите цифровую фотокамеру, держа за объектив, когда он к ней прикреплен.

Не направляйте объектив на солнце или другие источники сильного света.

• Это может привести к поступлению чрезмерного количества света и вызвать возгорание или неисправность.
• Категорически запрещается пользоваться фотовспышкой или хранить ее в следующих

условиях, так как это может привести к сбоям в работе или неправильной работе.

– Под воздействием прямых солнечных лучей или на пляже летом
– В местностях с высокой влажностью воздуха и высокими температурами, или с резкими перепадами температуры и влажности
– В местностях с высокими концентрациями песка, пыли или грязи
– При срабатывании вспышки
– Возле обогревателей, кондиционеров или увлажнителей
– Г де возможно намокание устройства
– Г де присутствует вибрация
– В автомобиле

- См. также инструкции по эксплуатации цифровой камеры.

- Если камера не будет использоваться в течение длительного времени, рекомендуется хранить ее вместе с влагопоглотителем (силикагелем). Невыполнение данной рекомендации может привести к нарушению технических характеристик ввиду образования плесени и т. д. Прежде чем использовать, рекомендуется проверять работоспособность устройства после такого длительного хранения.

- Не оставляйте объектив в контакте с резиновыми или пластиковым продуктами на продолжительный период времени.

• Не прикарайтесь к электрическим контактам устройства. Это может вызвать сбой в его работе.
• Запрещается разбирать или вносить изменения в аппарат.

Не используйте бензин, растворитель, спирт и другие подобные моющие средства для очистки аппарата.

• Использование растворителей может повредить объектив или привести к отслаиванию краски.
• Вытирайте пыль и следы пальцев мягкой сухой тканью.
• Удаляйте грязь и пыль с резинового уплотнительного кольца объектива, кольца трансфокатора и кольца фокусировки с помощью сухой салфетки для пыли.
• Запрещается использовать моющие средства или химически обработанную ткань.

Устранение неисправностей

При включении или выключении цифровой фотокамеры либо сотрясении объектива раздается дребезжащий звук.

- Этот звук вызван перемещением линзы и работой диафрагмы. Это не свидетельствует о неисправности.

Технические характеристики

Технические характеристики могут быть изменены без уведомления.

СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ

"LUMIX G VARIO 14-140 MM/F3.5-5.6 II ASPH./POWER O.I.S."

Крепление Крепление Micro Four Thirds
Фокусное расстояние f=14 мм до 140 мм(Эквивалент 35 мм пленочной камеры: от 28 мм до 280 мм)
Конструкция объектива	14 элементов в 12 группах (3 асферических объектива, 2 объектива ED)
Тип диафрагмы 7 лепестки диафрагмы / диафрагма с круглым отверстием
Максимальный показатель диафрагмы	От F3.5 (Широкоугольный режим) до F5.6 (Телережим)
Минимальное значение показателя диафрагмы F22
Угол обзора	75° (Широкоугольный режим) до 8,8° (Телережим)
Фокусное расстояние от	От 0,30 м до [от линии отсчета расстояния до объекта съемки](фокусное расстояние от 14 мм до 21 мм),От 0,50 м до [от линии отсчета расстояния до объекта съемки](фокусное расстояние от 22 мм до 140 мм)
Максимальное увеличение изображения	0,25× (Эквивалент 35 мм пленочной камеры: 0,5×)
Оптический стабилизатор изображения	Да
Диаметр фильтра 58 мм
Максимальный диаметр	67 мм
Полная длина	Прибл. 75 мм (от конца объектива до нижней стороны крепления объектива)
Масса Прибл. 265 г
Пыленепроницаемость и брызгозащищенность Да
Рекомендуемая рабочая температура	0 °C до 40 °C
Допустимая относительная влажность	10%RH до 80%RH

Информация для покупателя

Название продукции:	СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОКАМЕРЫ
Страна производства:	Китай
Название производителя:	Панасоник Корпорэйшн
Юридический адрес:	1006 Кадома, Осака, Япония
Дата производства: Вы можете уточнить год и месяц по серийному номеру на табличке.Пример маркировки—Серийный номер No XX1АХХХХХ (X-любая цифра или буква)Год: Третья цифра в серийном номере (1—2011, 2—2012, ... 0—2020)Месяц: Четвертая буква в серийном номере (A—Январь, В—Февраль, ...L—Декабрь)Примечание: Сентябрь может указываться как “S” вместо “I”.
Дополнительная информация:	Пожалуйста внимательно прочитайте инструкцию по эксплуатации.

Установленный производителем в порядке п. 2 ст. 5 Федерального Закона РФ "О защите прав потребителей" срок службы данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.
