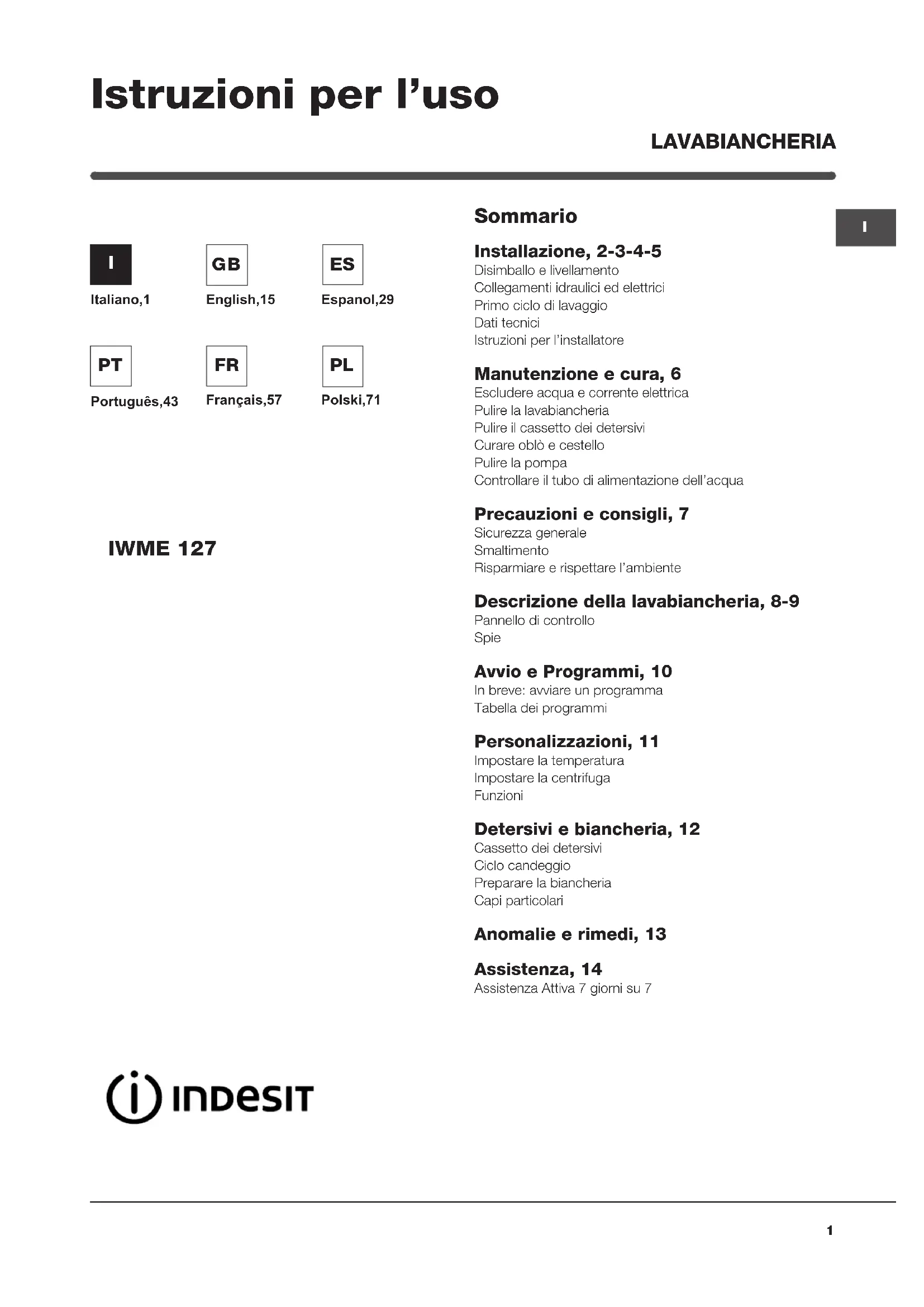

MANUALE UTENTE IWME 127 INDESIT

Installazione, 2-3-4-5

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Istruzioni per I'installatore

Manutenzione e cura, 6

Escludere acquae corrente elettrica

Pulire la lavabiancheria

Pulire il cassetto dei detersivi

Curare oblo e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Precauzioni e consigli, 7

Sicurezza generale

Smaltimento

Risparmiare rispettare I'ambiente

Descrizione della lavabiancheria, 8-9

Pannello di controllo

Spie

Avvio e Programmi, 10

In breve: avviare un programma

Tabella dei programmi

Personalizzazioni, 11

Impostare la temperatura

Impostare la centrifuga

Funzioni

Detersivie biancheria, 12

Cassetto dei detersivi

Ciclo candeggio

Prepare la biancheria

Capi particolari

Anomalie erimedi, 13

Assistenza, 14

Assistenza Attiva 7 giorni su 7

INDESIT

1

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggiata

non collegarla e contattare il rivenditore.

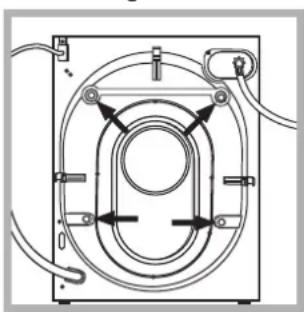

1. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica in do-tazione.

3. Conservare tutti i pezioni: qualora la lavabiancheria debba assere trasportata, dovranno essere rimontati.

!Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavabiancheria su un pavimento piani no e rigido, alla appoggiarla a muri, mobili o alto.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregularità svitando o avvitando i piedini anteriors (vedi figura); l'angolo di incinazione, misurato sul piano di lavoro, non deve superare i 2^ .

Un accurato livellamento da stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare quello la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l'acqua finché non sia limpida.

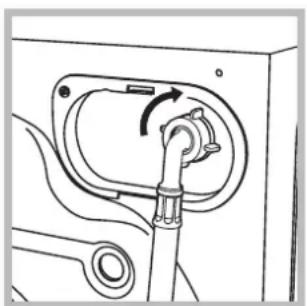

1. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

2. Fare attenuatione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negotio specializzato o a un technician autorizzato.
! Nonutilizzaremai tubi già usati.

Collegamento del tubo di scarico

Collegare il tubo di scarico, alla piegarlo, a una conduttura di scarico o a unoscarico a muro postiTRA 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremita libera del tubo di scarico non deve rinanere immersa nell'acqua.

!E sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve averre lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di insereire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a fianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);
• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostuire la presa o la spina.

! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.
! A lavabiancheria installata, la presa della corrente deve essere fácilmente raggiungibile.
! Non usare prolonghe e multiple.

! Il cavo non deve subire piegature o compression.
! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e essere biancheria impostando il programma a 90^ nella prelavaggio.

Dati tecnici
Modello	IWME 127
Dimensioni	larghezza cm 59,5 altezza cm 81,5 profondità cm 54,5
Capacità	da 1 a 7 kg
Collegamenti elettrici	Vedi targhetto caratteri-stiche tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 52 litri
Velocità di centrifuga	sino a 1200 giri al minuto
Programmi di controllo secondo la dirattive 1061/2010 e 1015/2010.	programma «sc»; Programma cotone standard a 60°C; programma «P» Programma cotone standard a 40°C;
CE	Questa apparecchiatura è conforme alle seguenti Dirette Comunitarie: -2004/108/CE (Compatibilità Elettromagnetica) -2006/95/CE (Bassa Tensione) -2012/19/EU

Istruzioni per l'installatore

Applicazione del pannello in legno alla porta e inserimento della macchina nei mobili:

Nel caso in cui, dopo il montaggio del pannello in legno, sia necessario spedire la macchina per l'installazione finale, consigliamo di lasciarla nel suo imballo originale. A quello scopo l'imballo è stato realizzato in modo da permettere il montaggio del pannello di legno sulla macchina perché disimballare completamente il prodotto (vedi figure sottostanti). Il pannello di legno che copre la facciata non deve essere di spessore inferiore a 18mm e più essere incernierato sua sul lato destro che sinistro. Per ragioni di praticità d'uso della macchina consigliamo lo stesso senso di apertura dell'oblo con le cerniere applicate sul lato sinistro.

Accessori montaggio portina (Fig. 1-2-3-4-5).

Fig. 1

Fig. 2

Fig. 3 Fig. 4

Fig. 5

Fig. 4/B

• n° 6 viti autofilettanti | = 13 mm "tippo A".
• n° 2 viti metriche testa svasata | = 25 mm "tippo B"; per il fissaggio del risconto magnete al mobile.
• n° 4 viti metriche | = 15 mm "tippo C"; per il montaggio dei supporti cerniera al mobile.
• n° 4 viti metriche | = 7 mm "tippo D"; per il montaggio delle cerniere ai supporti.

Montaggio dei particolari sulla facciata della macchina.

• Montare i supporti cerniera alla facciata posizionando il foro indicato da una freccia nella fig. 1 versus l'interno della facciata interponendo un distanziale (fig. 4/B), utilizzato le viti tipo C.
• Montare il risconto magnete alla parte oppostata in alto interponendo due distanziiali (fig. 4/B) utilizzato le due viti tipo B.

Uso della maschera di foratura.

• Per tracciare le posizioni dei fori sul lato sinistro del pannello, allinerare la maschera di foratura al lato superiore e sinistro del pannello facendo riferimento alle linee tracciate alle estremità.
• Per tracciare le posizioni dei fori sul lato destro del pannello, allinerare la maschera di foratura al lato superiore e destro del pannello.
• Con una fresa di adeguate dimensioni realizazare le quattro sedi che dovranno alloggiare le due cerniere, il tassello di gomma e il magnete.

Fig.8 Fig.9

Montaggio dei particolari sul pannello di legAccessori in dotazione per la regolazione in (Antina). altezza.

• Inserire le cerniere nelle sedi predisipoeste (la parte mobile della cerniera deve trovarsi verso l'esterno del pannello) e fissarle con 4 viti del tipo A.
• Inserire il magnete nella sede in alto alla parte opposta alle cerniere e fissarlo con due viti tipo B.
• Inserire il tassello in gomma nella sede in basso. Il pannello è ora pronto per essere montato sulla r

Montaggio del pannello alla macchina.

Inserire il nasello della cerniera indicate alla freccia nella fig. 2 nella sede del supporto cerniera spingere il pannello verso la facciata della macchina e fissare le due cerniere con le due viti tipo D.

Fissaggio della guida zoccolo.

Se la macchina è installata ad una estremità della cucina componibile montare una o entrambè le guid de zoccolo come indicato in fig. 8, regolandone la profondità in funzione della posizione dello zoccolo e se necessario fissarlo alle stesse (fig. 9).

Per montare la guida zoccolo agire cone segue (fig. Fissare la squadretta P con la vite R, inflare la guida zoccolo Q nell'apposita asola e una volta posizionata nel punto desiderato bloccarla alla squadretta P con la vite R.

Inserimento della macchina nei mobili.

• Spingere l'apparecchio nell'apertura allineandola con gli altri mobili (fig. 6).
• Agire sui piedini di regolazione per portare la macchina all'altezza desiderata.
• Per regolare la posizione del pannello in legno in senso verticale ed orizzontale, agire sulle viti C e D come indicato in fig. 7.
  Importante: chiudere la parte inferiore della facciata con lo zoccolo a battuta sul pavimento.

Fig. 6 Fig. 7

Fig. 10

Alloggiate nel coperchio di polistirolo (fig. 10) si trovano:

2 traverse (G); 1 listello (M)
all'interno del cestello si trovano:
4 piedini supplementari (H)
4 viti (I)
4 viti (R)
4 dadi (L)
2 guide zoccolo (Q)

Regolazione in altezza della macchina.

La macchina può essere regolata in altezza (da 815 mm a 835 mm) agendo sui 4 piedini.

Se si desidera portarla ad un'altezza superiore a quella sopraindicata, arrivando fino a 870 mm, occorre utilizzato i seguenti accessori:

le 2 traverse (G); i4 piedini (H); le 4 viti (I); i4 dadi (L), quindi agire come seque (fig. 11):

togliere i 4 pedini originali, posizionare una traversa G nella parte anteriore della macchina, fissarla con le viti I (avvitandole nei fori dove erano montati i piedini originali) quindi insertire i nuovi pedini H. Ripetere la stessa operazione nella parte posteriore della macchina.

A Anything regolando i piedini H la macchina puo.
essere abbassata o alzata da 835 mm a 870 mm.

Una volta raggiunta l'altezza desiderata bloccare i dadi L alla traversa G.

Per regolare la macchina ad un'altezza compresa tra 870 mm e 900 mm occorre montare il listello M regolando i piedini H sino all'altezza desiderata.

Per inseire il listello agire come segue: allentare le tre viti N poste nella parte anteriore della copertura Top, inseire il listello M come indicato nella fig. 12, quindi bloccare le viti N.

Fig.11 Fig.12

Manutenzione e cura

Escludere acquae corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limita così l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

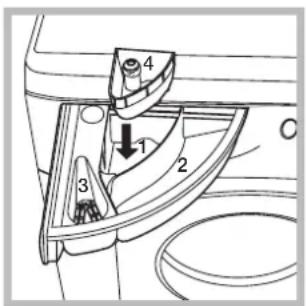

Sfilare il cassetto sollevandolo e tirandolo verso l'esterno (vedi figura).
Lavarlo molto l'acqua corrente; esta pulizia va effettuata frequentlymente.

Curare oblo e cestello

• Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Puo perché succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protege la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;

2. pulire accuratamente l'interno;

3. riawitare il coperchio.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fissure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvise spaccature.

Nonutilizzaremai tubi giua usati.

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendame

Sicurezza generale

• Questo appearecchio è stato concepito escludamente per un uso di tipo domestico.
• Questo apparecchio può essere usato da bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all'uso dell'apparecchio in modo sicuro e capendo i pericolì connessi. I bambini non devono giocare con l'apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambinienza supervisione.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
  Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non après il cassetto dei detersivi nelle macchina è in funzione.
• Non toccare l'acqua di scarico, che cui riggiungere temperature elevate.
• Non forzare in nessun caso l'oblo: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Durante il lavaggio l'oblo tends a scaldarsi.
• Se dev'essere spostata, favorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sa vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchia-ture elettriche ed elettroniche, precede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispetto l'ambiente Tecnologia a servizio dell'ambiente

Se nell'oblo si vede poca acqua è perché con la nuova technologia IndesitISTA meno della meta dell'acqua per raggiungere il massimo pulito: uno scopo raggiunto per rispetto l'ambiente.

Risparmiare detersivo, acqua, energia e tempo

• Per non spreicare risorse bisogna utilizzare la lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia.
• Il prelimavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.
• Trattando le macchie con uno scioglimacchia o lasciandole in amollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60^ "Inceve di 90^ o uno a 40^ "Inceve di 60^ , fa risparmiare fino al 50% di energia.
• Dosare bene il detersivo in base alla durezza dell'acqua, al grado di sporco e alla quantità di biancheria evita sprechi e protege l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Inoltre evitare il più possibile l'ammorbidente.
• Effettuando i lavaggi dal tardo pomeriggio sono alle prime ore del mattino si collabora a ridurre il carico di assorbi-mentation delle aziende elettriche. La funzione Delay Timer aiuta molto a organizzare i lavaggi in tal senso.
• Se il bucato deve essere asciugato in un asciugatore, selezionare un'alta velocità di centrifuga. Poca acqua nel bucato fa rispamare tempo ed energia nel programma di asciugatura.

Descrizione della lavabiancheria

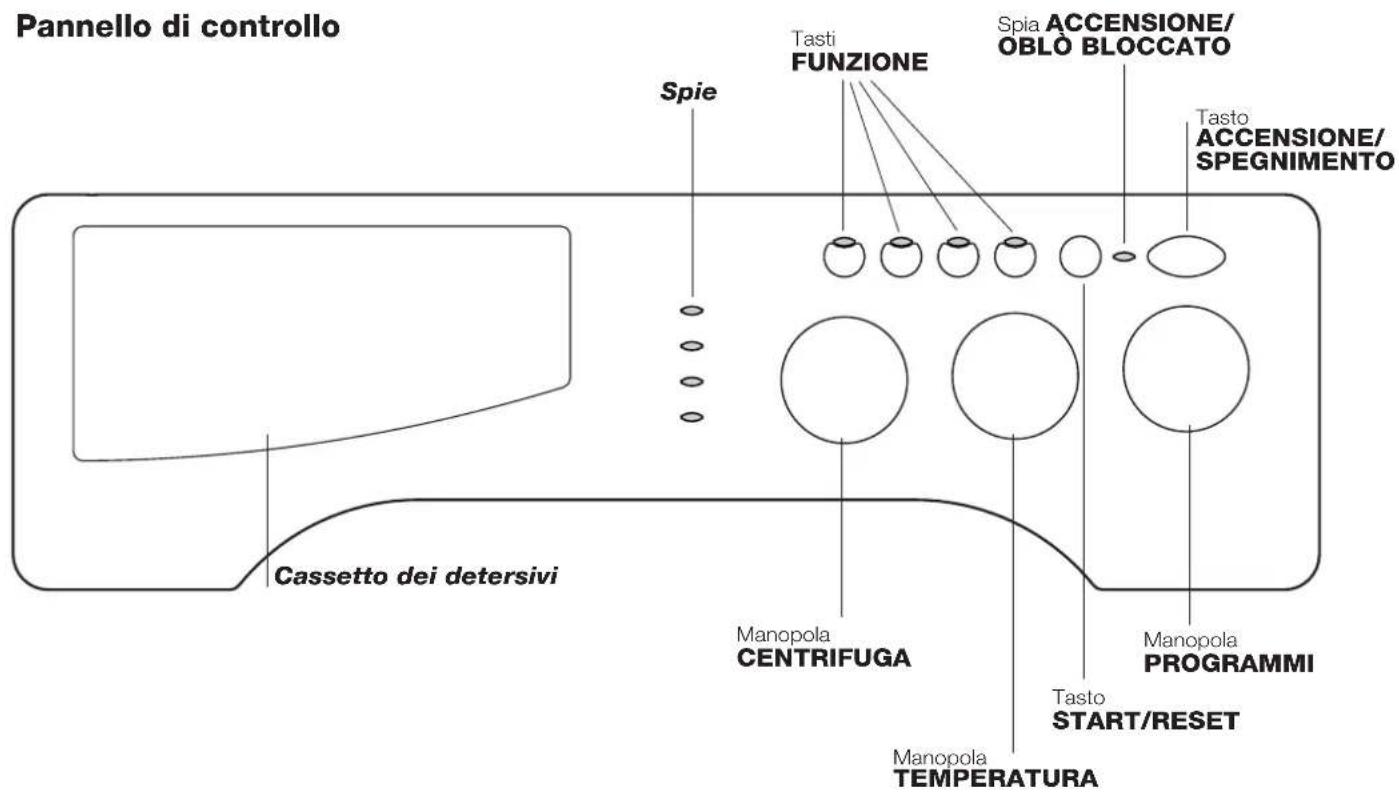

Pannello di controllo

Cassetto dei detersivi per caricare detersivi e additivi.

Spie per seguire lo stato di avanzamento del programma di lavaggio.

Se è stata impostata la funzione Delay Timer, indicheranno il tempo mancante all'avvio del programma

Manopola CENTRIFUGA per impostare la centrifuga o escluderla.

Tasti FUNZIONE per selezionare le funzioni disponibili. Il tasto relativivo alla funzione selezionata rimarra接触到.

Manopola TEMPERATURA per impostare la temperatura o il lavaggio a freddo.

Tasto START/RESET per avviare i programmi o annullare quando erroneamente impostato.

Spia ACCENSIONE/OBLO BLOCCATO per capire se la lavabiancheria e accesa e se I'oblo è apribile.

Tasto ACCENSIONE/SPEGNIMENTO per accendere e spegnere la lavabiancheria.

Manopola PROGRAMMI per impostare i programmi. Durante il programma la manopola resta ferma.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzato. Premere brevamente il tasto ACCENSIONE/SPEGNIMENTO e attendere che la macchina si riattivi.

Le spie forniscono informazioni importanti.
Ecco che casa dicono:

Ritardo impostato:

Se è stata attivata la funzione Delay Timer, dopo averere avviato il programma, inizIERÀ a lampeggiare la spia relativa al ritardo selezionato:

Col trascorrere del tempo verra visualizzato il ritardo residuo con il lampeggio della spia relativa:

Trascorso il ritardo selezionato la spia lampeggiante si spengnera e avr a inizio il programma impostato.

Fase in corso:

Durante il ciclo di lavaggio le spie si accenderanno progressivamente per indicarne lo stato di avanzamento:

Nota: durante la fase di scarico si illuminerà la spia relativà alla fase Centrifuga.

Tasti funzione

I TASTI FUNZIONE fungonoanche da spie.
Selezionando una funzione il relative tasto si illuminerà.
Se la funzione selezionata non è compatible con il programma impostato il tasto lampeggerà e la funzione non verrà attivata.
Nel caso venga impostata una funzione incompatibile con un'altra precedentamente selezionata rimarra attiva solo l'ultima scelta.

La spia accesa indica che l'oblo è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia lampeggi prima di aprirè l'oblo (attendere 3 minuti circa).

! Il lampeggio veloce della spia ACCENSIONE/OBLO BLOCCATO contemporaneo a quello di almeno un'altra spia segnala un'anomalia.

Avvio e Programmi

1

In breve: avviare un programma

1. Accendere la lavabiancheria premendo il tasto . Tutte le spi si accenderanno per quale secondo, poi si spengono e la spiia ACCENSIONE/OBLO BLOCCATO inizIERA a lampeggiare.
2. Caricare la biancheria e chiudere l'oblo
3. Impostare con la manopola PROGRAMMI il programma desiderato.

4. Impostare la temperatura di lavaggio.

5. Impostare la velocità di centrifuga.

6. Versare detersivo e additivi
7. Avviare il programma premendo il tasto START/RESET. Per annulare il ciclo impostato premere il tasto START/RESET per 2 secondi.
8. Al terme del programma la spia ACCENSIONE/OBLO BLOCCATO lampeggeràindicando che l'oblo è apribile. Estrare la biancheria e lasciare l'oblo socchiuso per far asciugare il cestello. Spagnere la lavabiancheria premendo il tasto (1)

Tabella dei programmi

Programmi	Descrizione del Programma	Temp. max. (°C)	Velocità max. (giri al minuto)	Detersivi				Carico max. (Kg)		Consumo energia KMh	Acqua totale lt	Durata ciclo
				Prelavaglio	Lavaggio	Ammor-bidente	Candeg-gina
Standard
1	Cotone con prelavaggio: bianchi estremamente sporchi.	90° 1200		●	●	●		-7	$32,21	8170'
2	Cotone bianchi: bianchi estremamente sporchi.	90° 1200	-		●	●	●		753	2,16	72160'
3	Cotone Colorati: bianchi poco sporchi e colori delicati.	40° 1200	-		●	●	●		753	0,66	5490'
4	Sintetico: colori resistenti molto sporchi.	60°	800	-	●	●	●		3,5	440	9347	115'
4	Sintetico (3): colori delicati poco sporchi.	40°	800	-	●	●	●		3,5	440	5746	100'
<40°C	Programma cotone standard a 60 °C (1): bianchi e colorati resistenti molto sporchi.	60° 1200	-		●	●	●		753	1,13	52,5	180'
<40°C	Programma cotone standard a 40 °C (2): bianchi poco sporchi e colori delicati.	40° 1200	-		●	●	●		753	1,00	75170'
7	Lana: per lana, cachemire, ecc.	40° 800	-		●	●	-		1,5	- -	70'
8	Programma cotone standard a 20 °C: bianchi poco sporchi e colori delicati.	1200	-		●	●	●		7	- -	170'
Time 4 you
9	Cotone: Bianchi e colorati resistenti molto sporchi	60°	1200	-	●	●	-		3,5	530	8140	60'
10	Cotone: Bianchi poco sporchi e colori delicati (camice, maglie, ecc.)	40°	1200	-	●	●	-		3,5	- -	50'
11	Sintetici: Colori delicati (biancheria di tutti i tipi leggermente sporca)	40°	800	-	●	●	-		2,5	- -	40'
12	Express: Per rinfrescare rapidamente capi poco sporchi (non indicato per la lana, seta e capi da lavare a mano).	30°	800	-	●	●	-3		10,15	3530'
Sport
13	Sport Shoes	30°	600	-	●	●	-		Max. 2 Paia	- -	60'
14	Sport Intensive	30°	600	-	●	●	-		2,5	- -	85'
PROGRAMMI PARZIALI
Risciacquo		-	1200	-	-	●	●	7	- -	36'
Centrifuga + Scarico		-	1200	-	-	-	-	7	-	-	16'

La durata del ciclo indica su display o sul liberto e una stima calcolata in base a condizioni standard. Il tempo effettivo poua variar in base a numerousi fattori quali temperatura e pressione dell'acqua in ingresso, temperatura ambiente, quantità di detersivo, quantità e tipo di carico, bilanciamento del carico, opzioni aggiuntive selezione.
1) Programma di controlo secondo la direttiva 1061/2010: impostare il programma 60^ con una temperaura di 60^ .
Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 60^ . La temperature effettiva di lavaggio può differire da quella indica.
2) Programma di controlo secondo la direttiva 1061/2010: impostare il programma 40^ con una temperaura di 40^ .
Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 40 °C. La temperature effettiva di lavaggio può differire da quella indicata.
Per tutti Test Institutes:
2) Programma cotone lungo: impostare il programma 40^ con una temperatura di 40^
3) Programma sintetico lungo: impostare il programma 4 con una temperatura di 40^ .

Note

• Per il programma 9 e 10 è consigliabile non superare un carico di biancheria di 3,5 kg.
• Per il programma 14 è consigliabile non superare un carico di biancheria di 2,5 kg.

Programma cotone standard a 20^ (programma 8) ideale per carichi in cotone sporchi. Le buone performanceanche a freddo, comparabili con un lavaggio a 40^ , sono garantite da un'azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati.

Express (programma 12 per Sintetici) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e faosi risparmiare energia e tempo. Impostando il programma (12 a 30^ ) è possibile lavare insieme tessuti di diversa natura (escluso lana) con un carico massimo di 3 kg. Si consiglia l'uso di detersivo liquido.

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella dei programmi).

La temperatura siould ridurre sino al lavaggio a fredd( ).

Impostare la centrifuga

Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato.

Le velocità massime previste per i programmi sono:

Programmi Velocità massima

Cotone 1200 giri al minuto

Sintetici 800 giri al minuto

Lana 800 giri al minuto

La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il significolo

La macchina impedira automaticamente di effettuire una centrifuga maggiore a quella massima prevista per agli programma.

Note: Per evitare vibrazioni eccessive prima di agli centrifuga la macchina distribuisce il carico in modo uniforme, quello avviene effettuando delle rotazioni continu del cesto ad una velocità leggermente superiore a quella di lavaggio.

Quando nonostante ripetuti tentativi il carico non viene perfettamente distribuito, la macchina effettua la centrifuga ad una velocità inferiore a quella prevista.

In presenza di eccessivo sbilanciamento la macchina effettua la distribuzione al posto della centrifuga.

Gli eventuali tentativi di bilanciamento possono allungare la durata totale del ciclo fino ad un massimo di 10 minut.

Funzioni

Le varie funzioni di lavaggio previste alla lavabiancheria permiettono di ottenere la pulizia e il bianco desiderati. Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata, secondo la tabella sottostante;
2. l'accensione del tasto relativo segnala che la funzione è attiva.

Note: Il lampeggio veloce del tasto indica che la funzione relativa non è selezionabile per il programma impostato.

Funzioni Effetto	Note per l'uso		Attiva con i pro- grammi:
Delay Timer	Ritarda l'avvio della macchina sino a 9 ore.	Premere più volte il tasto fino a far accendere la spia relativà al ritardo desiderato.Alla quinta pressione del tasto la funzione si disattiverà.N.B.: Una volta premuto il tasto Start/Reset, si può modificare il valore del ritardo solo diminuendolo.	Tutti
Antimacchia	Ciclo di candeggio adatto a eliminare le macchie più resistenti.	Ricordarsi di versare la candegGINa nella vaschetta 4 (vedi pag. 12)Non è compatible con l'opzione STIRA MENO.	2,3,4,60°C,48Risciacquo.
Stira meno	Selezionando esta funzione, il lavaggio e la centrifuga saranno op por tun ame nte modificati per ridurre formazione di pieghe.	Per scaricare l'accua e poter rimuovere il bucato sare necessario premeire il tasto START/PAUSE.Non è compatible con l'opzione ANTIMACCHIA.	1,2,3,4,80°C,40°C8,9,10,11.
Extra Risciacquo	Aumenta l'efficacia del risciacquo.	E' consigliata con lavabiancheria a piano carico o con dosi elevate di detersivo.	1,2,3,4,80°C,40°C7,8,9,10,11,13,14, Risciacquo.

Detersivie biancheria

Cassetto dei detersivi

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l'ambiente.

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.
! Usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio e per lavaggi con temperatura superiore a 60^ .
!Seguire leindicazioni riportate sulla confezione di detersivo.

Estrarre il cassetto dei detersivi e inseire il detersivo o l'additi-vo come segue.

vaschetta 1: Detersivo per prelimaggio (in polvere)

Prima di versare il detersivo verificare che non sia inserta la vaschetta aggiuntiva 4.

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell'avvio.

vaschetta 3:Additivi (ammorbidente, ecc.)

L'ammorbidente non delve fuoriuscire alla griglia.

vaschetta aggiuntiva 4: Candeggina

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Ciclo candeggio

! La candeggina tradizionale si usa per i tessuti resistenti bianchi, alla delicata per i tessuti colorati, i sintetrici e per la lana. Inserire la vaschetta aggiuntiva 4, in dotazione, nella vaschett

Nel dosare la candeggina non superare il livello "max" indicato sul perno centrale (vedi figura).

Per effettuare solo il candeggio versare la candeggina nella vaschetta aggiuntiva 4, impostare il programma Risciacquo

e attivare la funzione Antimacchia.

Per candeggiare durante il lavaggio versare il detersivo e gli additivi, impostare il programma desiderato e attivare la funzione Antimacchia.

L'utilizzo della vaschetta aggintiva 4 esclude il prelimavaggio.

Prepare la biancheria

• Suddividere la biancheria secondo:

• il tipo di tessuto / il symbolo sull'etichetta.

• i colori: separare i capi colorati da quelli bianchi.

• Vuotare lesasche e controllareibottoni.

• Non superare i valori indicati nella "Tabella dei Programmi" riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Capi particulari

Lana: per otteneri migliori risultati utilizzato un detersivo specifico e non superare 1,5 kg di carico.

Può accadere che la lavabiancheria non funzioni. Prima di Telefonare all'Assistenza, controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

I

Anomalie:	Possibili cause / Soluzione:
La lavabiancheria non si accende.	• La spina non è insertita nella presa della corrente, o non abbastanza da fareicontutto. • In casa non c'è corrente.
Il ciclo di lavaggio non inizia.	• L'oblò non è ben chiuso • Il tasto non è stato premuto. • Il tasto START/RESET non è stato premuto. • Il rubinetto dell'acqua non è aperto. • Si è impostato un ritrado sull'ora di avvio (Delay Timer)
La lavabiancheria non carica acqua.	• Il tubo di alimentazione dell'acqua non è collegato al rubinetto. • Il tubo è piegato. • Il rubinetto dell'acqua non è aperto. • In casaanca l'acqua. • Non c'è sufficiente pressione. • Il tasto START/RESET non è stato premuto.
La lavabiancheria carica e scarica acqua di continuo.	• Il tubo di scarico non è installato fra 65 e 100 cm da terra. • L'estremità del tubo di scarico è immersa nell'acqua. • Lo scarico a muro non ha lo sfiatod'aria. Se dopo que stiche verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l'abitazione si trovagli ultimi piani di un edificio, è possible che si verificchio fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inveniente sono disponibili in commercio apposite valvole anti-sifonaggio.
La lavabiancheria non scarica o non centrifuga.	• Il programma non prevede lo scarico: con alcuni programmi occorre avviario manually. • è attiva la funzione "Stira meno": per completare il programma premere il tasto START/RESET. • Il tubo di scarico è piegato. • La conduttura di scarico è ostruita.
La lavabiancheria vibra molto durante la centrifuga.	• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente. • La lavabiancheria non è in piano. • La lavabiancheria è stretta tra mobili e muro.
La lavabiancheria perde acqua.	• Il tubo di alimentazione dell'acqua non è ben avvitato. • Il cassetto dei detersivi è intasato. • Il tubo di scarico non è fissato bene.
La spia ACCENSIONE/OBLò BLOCCATO lampeggia in modo velocce contemporaneamente ad almeno un'altra spia.	• Spagnere la macchina etogliere la spina alla presa, attendere circa 1 minu-to quindi riaccenderla. Se l'anomalia persiste, chiamare l'Assistenza.
Si forma troppa schiuma.	• Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura "per lavatrice", "a mano e in lavatrice", o simili). • Il dosaggio è stato eccessivo.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia cui oessere risolta da soli (vedi "Anomalie e rimedi").
• Riaviare il programma per controllare se l'inconveniente è stato oviato;
  In caso negativo, contattare ilNumero Unico 199.199.199*.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste infomazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anterio Marendo I'oblo.

Assistenza Attiva 7 giorni su 7

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*. Un operatore sare a complete dispi-zione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. E Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opercatore Telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell'opercatore Telefonico; per maggiori informazioni consultrare il site www.aristonchannel.com.

FICHE TECNICA - REGOLAMENTO DELEGATO (UE) N. 1061/2010 DELLA COMMISSIONE

Marchio	INDESIT
Modello	IWME 127 EU
Capacità in kg di cotone	7.0
Classe di efficienza energetica su una scola da A+++ (basso consumo) a G (alto consumo)	A+
Consumo annuo di energia in kWh1)	201.0
Consumo di energia del programma cotone standard a 60°C a piano carico in kWh2)	1.133
Consumo di energia del programma cotone standard a 60° carico parziale in kWh2)	0.712
Consumo di energia del programma cotone standard a 40° a carico parziale in kWh2)	0.677
Consumo di potenza in modo spento in W	0.5
Consumo di potenza in modo lasciato acceso in W	8.0
Consumo di acqua in litri/anno3)	10623
Classe di efficacia di centrifuga su una scola da G (efficacia minima) ad A (efficacia massima)	B
Velocità massima di centrifuga raggiunta4)	1200
Umidità residua5)	53%
Durata del programma cotone standard a 60°C a piano carico in minuti	180
Durata del programma cotone standard a 60°C a carico parziale in minuti	150
Durata del programma cotone standard a 40°C a carico parziale in minuti	145
Durata del modo lasciato acceso in minuti	30
Rumore in dB(A) re 1 pW in lavaggio6)	50
Rumore in dB(A) re 1 pW in centrifuga6)	72

1) Basato su 220 cicli di lavaggio cotone standard a 60^ e a 40^ a carico piano e parziale e sul consumo nei modi di spento e lasciato acceso. Il consumo effettivo dipende alla modalità di utilizzo della lavabiancheria.
2) Il "cotone standard a 60^ a carico piano e parziale ed il "cotone standard a 40^ a carico parziale sono i programmi di lavaggio standard ai quali fanno riferimento le informazioni sull'etichetta e sulla sched, quosti programmi sono adatti per lavare cotone normalmente sporco e sono i programmi più efficienti in termini di consumo combinato di energia e acqua. Il carico parziale è la metà del carico nominale.
3) Basato su 220 cici di lavaggio cotone standard a 60^ e a 40^ a carico pieno e parziale. Il consumo effettivo dipende alla modalità di utilizzo dell'apparecchio.
4) Valore minimo fra il programma cotone standard 60^ a pieno e meta carico e il cotone standard 40^ a meta carico.
5) Valore massimo fra il programma cotone standard 60^ a piano e metà carico e il cotone standard 40^ a metà carico.
6) Misurato sul programma cotone standard a 60^ piano carico.

English

Contents

GB

Selezione la temperatura

Selezione la temperatura

Selezione a temperatura

Seleciona acentrifugacao

Funções

Detergentes e roupa, 54

Gaveta dos detergentes

Ciclo para branquear

Preparar a roupa

Roupas especialis

Selezione a temperatura
