MANUALE UTENTE WD 105 T (CH) INDESIT

Istruzioni per l'installazione e l'uso

Lavante-sechante

Istruzioni per l'installazione e l'uso

F Lavante-sechante 15

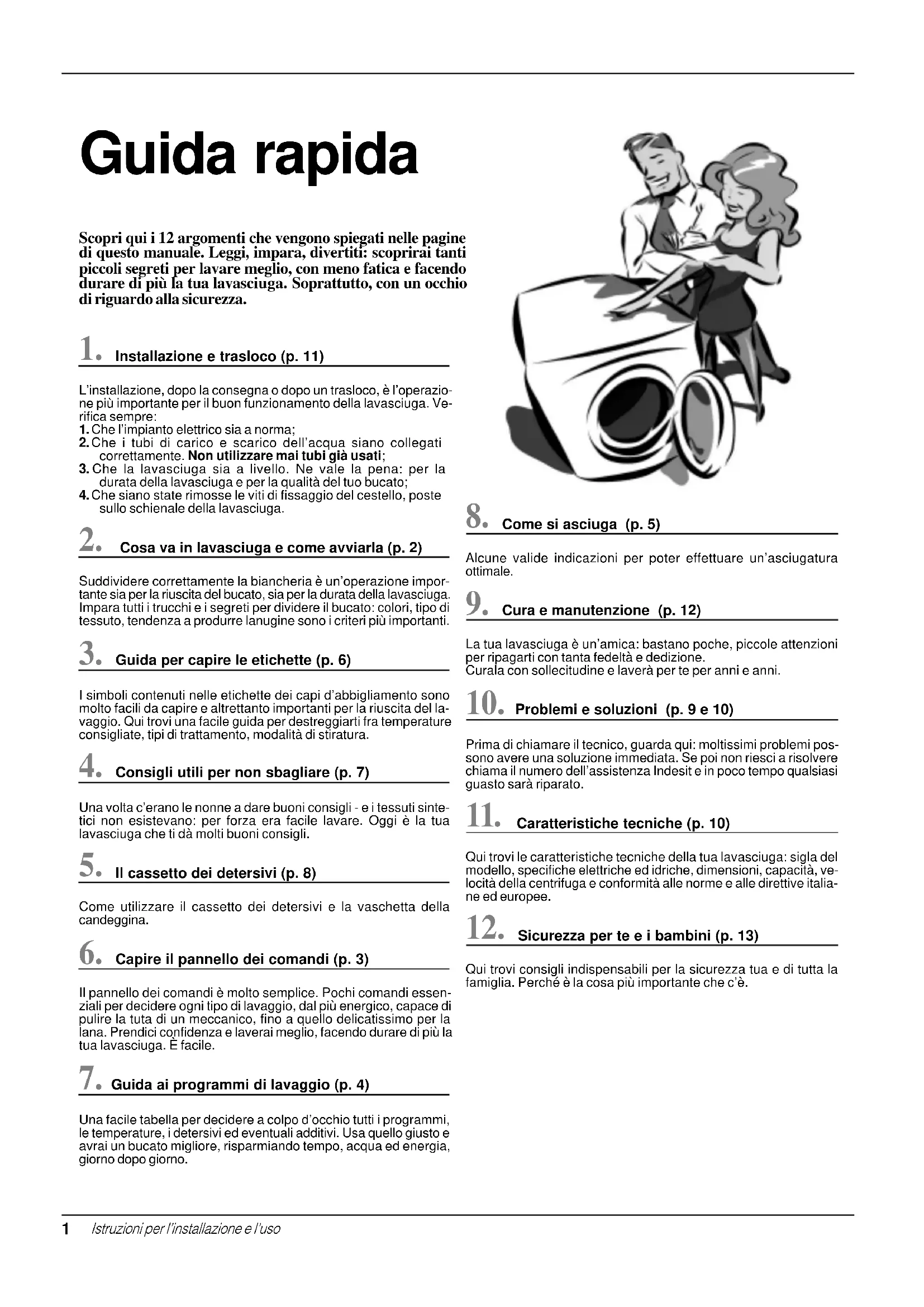

Scopri qui i 12 argomenti che vengono spiegati nelle pagine di questo manuale. Leggi, impara, divertiti: scopirai tanti piccoli segreti per lavare meglio, con meno fatica e facendo durare di più la tua lavasciuga. Soprattutto, con un occhio di riguardo alla sicurezza.

1. Installazione e trasloco (p. 11)

L'installazione, après la consegna o dopo un trasloco, è l'operazione più importante per il buon funzionamento della lavasciuga. Verifica sempre:

1. Che l'impiano elettrico sua norma;
   2.Che i tubi di carico e scarico dell'acqua siano collegati correttamente. Non utilizzare mai tubi più usati;
2. Che la lavasciuga sa a livello. Ne vale la pena: per la durata della lavasciuga e per la qualità del suo bucato;
3. Che siano state rimosse le viti di fissaggio del cestello, poste sullo schienale della lavasciuga.

2. Cosa va in lavasciuga e come avviarla (p. 2)

Suddividere correttamente la biancheria è un'operazione importante sa per la riuscita del bucato, sua per la durata della lavasciuga. Impara tutti i trucchi e i segreti per dividere il bucato: colori, tipo di tessuto, tendenza a produire lanugine sono i criteri più importanti.

3. Guida per capire le etichette (p. 6)

I symboli contenuti nelle etichette dei capi d'abbigliamento sono molto facile da capire e altrattanto importanti per la riuscita del lavaggio. Qui trovi una facile guida per destreggiarti fra temperature consigliate, tipi di trattamento, modalità di stiratura.

4. Consigli utili per non sbagliare (p. 7)

Una volta c'erano le nonne a dare buoni consigli - e i tessuti sinteti non esistevano: per forza era facile lavare. Oggi è la tua lavasciuga che ti da molti buoni consigli.

5. Il cassetto dei detersivi (p. 8)

Comeutilizzare il cassetto dei detersivi e la vaschetta della.
candeggina.

6. Capire il pannello dei comandi (p. 3)

Il pannello dei comandi è molto semplice. Pochi comandi essentiali per decidere agli tipo di lavaggio, dal più enerico, capace di pulire la tutta di un meccanico, fino a quello delicatissimo per la lana. Prendici confidenza e laverai meglio, facendo durare di più la tua lavasciuga. É facile.

7. Guida ai programmi di lavaggio (p. 4)

Una fácil tabella per decidere a colpo d'occhio tutti i programmi, le temperature, i detersivi ed eventuali additivi. Usa quello giusto e avrai un bucato migliorie, risparmiando tempo, acqua ed energia, giorno dopo giorno.

8. Come si asciuga (p. 5)

Alcune valide indicazioni per poter effettuire un'asciugatura ottimale.

9. Cura e manutenzione (p. 12)

La tua lavasciuga è un'amica:bastano poche, piccole attenzioni per ripagarti con tanta fedeltà e dedizione.

Curala con sollecitudine e laverà per te per anni e anni.

10. Probleme soluzioni (p. 9 e 10)

Prima di chiamare il technician, guarda qui: moltissimi problemi sono avere una soluzione immediata. Se poi non riesci a risolverve chiama il numero dell'assistenza Indesit e in poco tempo qualsiasi guasto sare riparato.

11. Caratteristiche tecniche (p. 10)

Qui trovi le caratteristiche tecniche della tua lavasciuga: sigla del modello, specifiche elettriche ed idriche, dimensioni, capacità, velocità della centrifuga e conformità alle norme e alle direttive italiana ed europee.

12. Sicurezza per te e i bambini (p. 13)

Qui trovi consigli indispensablei per la sicurezza sua e di tutte la famiglia. Perché è la casa più importante che c'.

Cosa va in lavasciuga?

Separare i capi per tipo di tessuto e colore, è importante per avere buoni risultati

Prima di lavare, puoi fare molto per lavare meglio. Suddividi i capi secondo tessuto e colori. Guarda le etichette e segui leindicazioni. Alterna capi piccoli e capi grandi.

Prima di lavare.

Suddividi la biancheria secondo il tipo di tessuto e la solidità dei colori: i tessuti robusti vanno separati da quelli delicati.

I colori chiari vanno separati da quelli scuri.

Vuota tutte le tasche (monetine, carta, denaro e piccoli oggetti) e controllingi bottoni. Ripara subito oppure togli bottoni pericolanti perché potrebbero staccarsi durante il lavaggio.

Le etichette ti dicono tutto.

Guarda sempre le etichette: ti dicono tutto sul capo di abbigliamento e su come lavare nel modo migliorie.

A pagina 5 trovi tutti i segreti dei symboli riportati sulle etichette dei capi d'abbigliamento. Le loroindicazioni sono preziose per lavare meglio e far durare di più i capi.

Dispositivo antisbilanciamento.

Questa lavasciuga è dotata di uno speciale dispositivo di controllo elettronico per bilanciare bene il carico: prima della centrifuga, quello dispositivo garantisce che la biancheria si disponga nel modo più uniforme

possibile nel cestello, compatibilmente con il tipo di biancheria e con la sua disposizione initiaziale. è per quello che la macchina,anche al massimo dei giri,non vibra e non produce rumori.

Avviare la lavasciuga

Appenda installata, fai un ciclo di lavaggio impostando il programma "1" a 90 gradi.

Avviare la lavasciuga nel modo giusto è importante sia per la qualità del lavaggio, sia per prevenir problemi e aumento la durata della lavasciuga. Dop o aver caricato la biancheria, versato il detersivo e gli eventuali additivi controllinga sempre che:

1. L'oblo sa iben chiuso.
2. La spina sua inserta nella presa.
3. Il rubinetto dell'acqua sua aperto.
4. La manopola A sua posizionata su uno dei simboli (Stop/ Reset).

Per i capi più delicati: chiudi biancheria intima, calze femminili e capi delicati in un sacchetto di tela per proteggerli

Scegliere il programma

Il programma si sceglie in base al tipo di indumenti da lavare. Per scegliere il programma, consulta la tabella a pagna 4. Ruota la manopola A finché il programma prescelto non coincide con l'indice posto nella parte superiore della manopola stessa, imposta la temperatura utilizzato la manopola B, verifica che la manopola C sua nella posizione che desideri, se necessario utilise i pulsanti E, F, G ed He quindi premi il pulsante di accesso/spento I (posizione I).

Ricordati infine che la "partenza programmata", se vuoi utilizzarla, va impostata prima del ciclo di lavaggio.

Allafine del lavaggio...

La spia L lampeggiera veloc-.
mente per quale minuto, poi inizierà a lampeggiare più lentamente.

Poi spegni la lavasciuga premen do il pulsante di accesso-spento I (posizione 0). A quello punto cui aprie con sicurezza l'oblo.

Dopo aver molto la biancheria appena lavata, lascia sempre l'oblo aperto o semiaperto in modo che I'umidità rimasta all'interno possa evaporare.

Chiudi sempre il rubinetto del'acqua.

Ricordati che in caso di mancanza di alimentazione o di spegnimento della lavasciuga, il programma selezionato ripartirà dal punto in cui è stato interrotto.

Come eliminare le macchie più frequenti

Inchiestro e biro Tamponare con cotone imbebuto di alcol metilico o alcol a 90^

Catrame Tamponare con burro fresco, passare della trementina a poi lavare immediatamente.

Cera Raschiare e poi passare con il ferro ben caldo fra due fogli di carta assorbente. Poi passare cotone con acquaragia o alcol metilico.

Gomma americana Passare il solvente dello smalto per unghie e poi uno straccio pulito.

Muffa Cotone e lino bianco vanno messi in una soluzione di 5 parti d'acqua, una di candelgina e un cucchiaio di aceto, poi lavare subito. Per gli altri tessuti bianchi acqua ossigenata a 10 volumi e poi lavare immediatamente.

Rossetto Tamponare con etere se il tessuto è lana o cotone. Per la seta usare la trielina.

Smalto per unghie Poggiare il tessuto alla parte della macchia su un foglio di carta assorbente, bagnare con il solvente, spostando il capo maniero che il foglio si colora.

Erba Tamponare con il cotone imbevuto di alcol metilico.

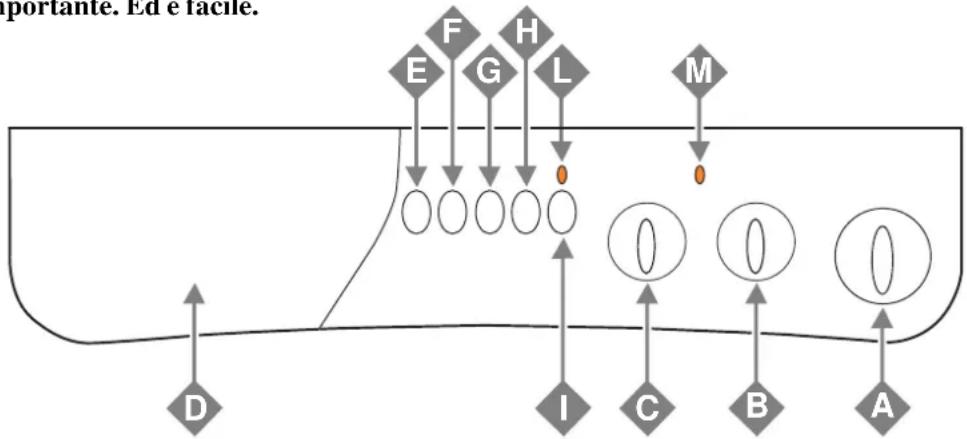

Capire il pannello dei comandi

Qui comandi tu

Scegliere i programmi giusti è importante. Ed è facile.

Manopola programmi e partenza programmata

Serve per selezionare il programma di lavaggio.

Ruotate esta manopola esclusivamente in senso orario.

Per selezionare i programmi devi far coincidere l'indice posto sulla manopola con il symbolo/Numero correspondente al programma deteratorio.

Aesto punto premi il pulsante di accesso spento I (posizione I), la spia L inizi a lampeggiare. Dopo 5", l'impostazione viene accettata, la spia L smette di lampeggiare (rimanendo accesa) e inizi il ciclo di lavaggio.

Se vuoi interrompere il programma in corso o impostame uno nuvo, selezione uno dei symboli (Stop/Reset) e aspetta 5": quando l'annullamento è stato accettato, la spia L lampeggia, a questo punto puoi spegnere la macchina. Puoi usare esta manopola per ridardare il funzionamento della lavatrice.

Selezione una delle 3 posizioni di partenza programmata, premi il pulsante di acceso/spento I (posizione I) e attendi 5". A quello punto l'impostazioneiene accettata (la spia L rimane accesa) e cui selezionare il programma che desideri.

La spia L effettua un lampeggio particolare (2" accesa e 4" spenta) per indicare che è stata impostata la partenza programmata. Durante但这a fase è possibile aprimre l'oblo e modificare il carico di biancheria.

Dopo che il ciclo di lavaggio è stato impostato ed accettato alla lavasciuga, lo spostamento della manopola non ha più alcuna influenza (tranne che nella posizione ● Stop/Reset).

Il cassetto dei detersivi con la vaschetta aggiuntiva per la candeggina è qui.

Manopola temperatura

Serve per impostare la temperatura di lavaggio individata nella tabella dei programmi (vedi pag.4). Ti permette inoltre, se vuoi, di ridurre la temperatura consigliata per il programma selezionato, sino al lavaggio a freddo (8).

Manopola dell'asciugatura

Questa manopola serve per scegliere il tipo di asciugatura. Sono previste due possibilità:

A-In base altempo:

Da 40 a 150 minuti.

B-In base al livello di umidita dei capi asciugati:

Stiro capi leggermente umidi, facili da stirare.

Armadio capi asciutti da riporre.

Extra secco capi molto asciutti, consigliato per spugne e accappatoi.

Alla fine dell'asciugatura viene effettuato un periodo di raffreddamento.

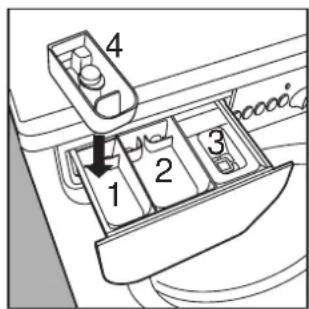

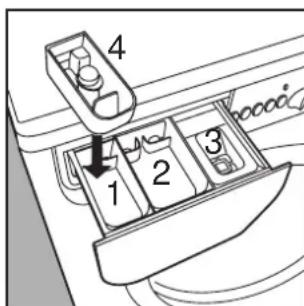

Cassetto detersivi

É diviso in tre scomparti:

1. Detersivo per il prelimavaggio;

2. Detersivo per il lavaggio;

3.Ammorbidenti.

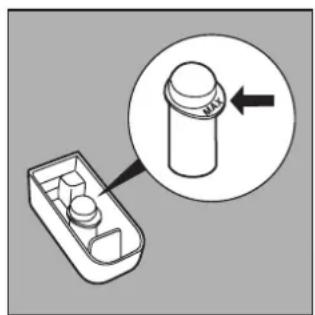

La lavasciuga è provista inoltre della vaschetta aggiantiva 4 (in dotazione) per la candeggina, da insereire dello scomparto 1.

Stira facile

Questa funzione consente di ottenere un bucato non spiegazza-to, quando più facile da stirare.

La puoiutilizzare con i programmi 3-4 (Cotone),5-6 (Sintetici) e 9 (Delicati).

Premendo Anything pulsante nei programmi 5-6-9 il ciclo di lavaggio si fermera sul symbolo 念 ,puoi completarlo premendo di nuovo il pulsante E.

Note:

• questa funzione non può essere utilizzata con il pulsante H (antimacchia) premuto.

• se vuoi effettuare anche l'asciugatura, quello pulsante è attivo solo se abbinato al livello

Variazione centrifuga

Questo pulsante riduce la velocità di centrifuga da 1000 a 500 giri al minuto nei programmi per tessuti di cotone e da 850 a 500 giri al minuto nei programmi per tessuti sintetici.

Lavaggio rapido

Questo pulsante riduce la durata del programma di lavaggio di circa il 30% . Non può essere utilizzato con i programmi speciali (vedi pag. 4) e quelli per lana e seta.

Antimacchia (vedi pag. 8)

Con quello comando la lavasciuga effettua un lavaggio più intense che ottimizza l'efficaccia degli additivi liquidi, permettendo di eliminare le macchie più resistenti. Quando schiacci il pulsante antimacchia non puoi effettuare il prelimavaggio.

Acceso-spento

Quando il pulsante I è premuto, la lavasciuga è accesa, quando non è premuto è spenta.

Lo spegnimento della macchina non annulla il programma selezionato.

Spia acceso-spento / oblo bloccato

La spia L lampeggia lentamente quando la macchina è accesà e attende l'impostazione di un programma o alla fine dello stesso permettendo l'aperatura dell'oblo. Lampeggia velocemente quando non è possible a priori l'oblo.

La luce fissa indica l'accettazione del programma impostato.

Spia asciugatura

La spia accesa indica che la manopola C è posizionata su un tipo di asciugatura. La macchina alla fine del lavaggio eseguirà l'asciugatura.

Cosa vuoi lavare,aggi?

I programmi per tutte le stagioni

Natura del tessuti e dello sporco Manopola program.	Manopola temperat.	Detersivo lavaggio	Ammorb.	Candeggina e Tasto Antimacchia	Durata del clico (minuti)	Descrizione del clico di lavaggio
COTONE
Bianchi eccezionalmente sporchi (lenuzola, tovaglie, ecc.)	190°C	◆	◆		165	Prelavaggio, lavaggio a 90°C, risciacqui, centrifughe intermedié e finale
Bianchi eccezionalmente sporchi (lenuzola, tovaglie, ecc.)	290°C	◆	◆	Delicata/Tradiz.	145	Lavaggio a 90°C, risciacqui, centrifughe intermedié e finale
Bianchi e colorati resistenti molto sporchi	360°C	◆	◆	Delicata/Tradiz.	130	Lavaggio a 60°C, risciacqui, centrifughe intermedié e finale
Bianchi poco sporchi e colori delicati (camice, maglie, ecc.)	440°C	◆	◆	Delicata/Tradiz.	95	Lavaggio a 40°C, risciacqui, centrifughe intermedié e finale
Risciacqui/Candeggina			◆	Delicata/Tradiz.		Risciacqui, centrifughe intermedié e finale
Centrifuga Scarico e centrifuga finale
Asciugatura per tessuti di cotone
Stop/Reset Interrompe/Annulla il programma silezionato
SINTETICI
Sinteticci con colori resistenti molto sporchi (biancheria per neonati, ecc.)	560°C	◆	◆	Delicata	100	Lavaggio a 60°C, risciacqui, antipiega o centrifuga delicata
Sinteticci con colori delicati (biancheria di tutti i tipi leggermente sporca)	640°C	◆	◆	Delicata	70	Lavaggio a 40°C, risciacqui, antipiega o centrifuga delicata
Sinteticci con colori delicati (biancheria di tutti i tipi leggermente sporca)	730°C	◆	◆		30	Lavaggio a 30°C, risciacqui e centrifuga delicata
Risciacqui/Candeggina			◆	Delicata		Risciacqui, antipiega o centrifuga delicata
Ammorbidente			◆			Risciacqui con prelievo dell'ammorbidente, antipiega o centrifuga delicata
Centrifuga Scarico e centrifuga delicata
Asciugatura per tessuti sinitici
Stop/Reset Interrompe/Annulla il programma silezionato
DELICATI
Lana	840°C	◆	◆	Delicata	45	Lavaggio a 40°C, risciacqui e centrifuga delicata
Capi e tessuti particolarmente delicati (tende, seta, viscosa, ecc.)	930°C	◆	◆		50	Lavaggio a 30°C, risciacqui, antipiega o scarico
Risciacqui/Candeggina			◆			Risciacqui, antipiega o scarico
Centrifuga Scarico e centrifuga delicata
Scarico Scarico
Asciugatura per tessuti delicati
Stop/Reset Interrompe/Annulla il programma silezionato
PARTENZA PROGRAMMATA
12 - 9 - 3 Ritarda la partenza di 12 - 9 - 3 ore
Stop/Reset Interrompe/Annulla il programma silezionato

Importante: per annullare il programma di lavaggio appena impostato, selezione uno dei simboli (Stop/Reset) e attendi almeno 5^

I dati riportati nella tabella hanno valore indicativo, possono variar a seconda della quantità e del tipo di biancheria, della temperatura dell'acqua di rete e della temperatura dell'ambiente.

Programma Speciale

Lavaggio quotidiano La tua lavasciuga ha un programma studiato per lavare indumente leggermente sporch in poco tempo. Impostando il programma 7 alla temperatura di 30^ è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta), con un carico massimo di 3 kg. Questo programma permette di risparmiare tempo ed energia, perché dura solo 30 minuti circa. Ti consigliamo l'uso di detersivo liquido.

Come si asciuga

Lavaggio e asciugatura

Guarda la tabella A qui accanto e segui leindicazioni di carico MAX per effettuare il lavaggio e un'asciugatura in automatico.

Esegui le istruzioni per il solo lavaggio (vedi a pag. 2 il paragrafo "Avviare la Lavasciuga") eutilizza la manopola C per impostare il tipo di asciugatura desiderata, quindi premi il pulsante I (posizione I).

Se eccezionalmente il carico di biancheria da lavare ed asciugare e superiore al massimo previsto (vedi tabella A), occorre seguire le istruzioni indicate per il solo lavaggio (vedi a pag. 2 il paragrafo "Avviare la Lavasciuga").

Aprogramma ultimato estrai la biancheria,dividi il carico e rimettine una parte nel cestello. Segui a questo punto le istruzioni previste per effettuare solo l'asciugatura.

Ripeti le stesse operazioni per il carico rimanente.

Solo asciugatura

Dopo aver caricato la biancheria da asciugare (max. 4 Kg) controlla che:

• I'oblo sai ben chiuso;
• la spina sua inserta nella presa;
• il rubinetto dell'acqua sua aperto;
• il pulsante I non sia premuto (posizione O).

Edora scegli ilprogramma

Ruota la manopola A su una delle posizioni di asciugatura in base al tipo di tessuto, selezione il tipo di asciugatura desiderato con la manopola C e infine premi il pulsante di accesospento I (posizione I).

Allafine dell'asciugatura...

Attendi che la spia L lampeggi lentamente, quindi spegni la lavasciuga premendo il pulsante di acceso-spento I (posizione O) e a quello punto puoi aprire I'oblo. Dop o aver estratto la biancheria lascia I'oblo aperto o semiaperto in modo che non si formino cattivi odori e chiudi il rubinetto dell'acqua.

A.

Tipodi tessuto	Tipodi carico	Caricomax(Kg) Extra	Tempodi asciugatura (Min.)
			secco	Armadio	stiro
Cotone, Lino	Biancheria di diverse dimensioni	4 150	45 140
Cotone Ascigai mani in spugna		4 150	45 140
Terital, Cotone	Lenzuola, Camice	2,5 100	90	85
Acrilici	Pigiami, calzini, ecc.	1	65	60	60
Nylon	Sottoveste, calze, ecc.	1	65	60	60

I dati riportati nella tabella hanno valoreindicativo.

Per carichi di cotone inferiori ad 1 Kg, utilizza il programma d'asciugatura relativo ai tessuti sintetici.

ASCTUGATURALANA

L'asciugatura dei capi in lana deve essere effettuata esclud-sivamente selezionando i tempi (150-100-60-40 minuti). Per un carico di 1 Kg sono consigliati 60 minuti di asciugatura.

Se erroneamenteiene selezionato uno dei tre livelli (Extra secco, Armadio, Stiro) la macchina eseguirà

un'asciugatura paraltempo MAXprevisto (150 minuti).

IMPORTANT

Durante I'asciugatura viene effettuata una centrifuga se hai impostato uno dei programmi cotone e uno dei livelli di asciugatura (Extra secco, Armadio Stiro).

ATTENZIONE

• L'oblò durante l'asciuga-tura tende a scaldarsi.
• Non asciugare biancheria lavata con solventi inflammabili (es. trielina).
• Non asciugare gommapiuma o elastomeri analoghi.
• Assicurati che durante le fasi di asciugatura il rubinetto dell'acqua sua aperto.
• Questa lavasciuga può essere impiegata soltanto per asciugare biancheria prelavata in acqua.

Capire le etichette

Impara questi symboli e laverai meglio, i loro capi dureranno di più e la tua lavasciuga ricambiera la tua attenzione lavando meglio.

In tutta Europa agli etichetta contiene un messaggio, affidato a piccoli ma importanti simboli. Imparare a comprehenderli è importante per lavare meglio e trattare i propri capi di vestiarion nel modo giusto.

Si dividono in cinque categorie, rappresentate da forme diverse: lavaggio ,candeggio stiratura a pulitura a secco infine asciugatura

Consigli Utili

Rivolta le camicie per lavarle meglio e farle durare di più.

Togli sempre gli oggetti dalle tasche.

Guarda le etichette: ti dannoindicazioni utili e preziose.

Nel cestello, alterna capi grandi con capi piccoli.

Attenta a non sbagliare temperatura...

Consulta e impara i symboli di questa tabella: ti aiuteranno a lavare meglio, trattare meglio i loro capi, far rendere di più la tua lavasciuga.

Lavaggio Candeggio	Aziogio Stiratura Puli	Aziugata	Osciuugatura
Azioneforte	Azionedelicata			Temp. alta Temp. moderata
95 Lavaggioa 95°C	95Si più candeggiarein acqua fredda	95Stiratura fortemax 300°C	A95Pulitura a seccocn tutti i solventi	Asciugabille in macchine asciuga-biancheria
60 Lavaggioa 60°C Non candeggare	60Are	60Stiratura media max 150°C	P95Pulitura a secco conperlono, benzina avio, alcohol puro, R111 e R113	Non asciugabile in macchine asciuga-biancheria
40 Lavaggioa 40°C	40Are	40Stiratura max 110°C	F40Pulitura a secco con benzina avio, alcohol puro e R113	Asciugaredistesso
30 Lavaggioa 30°C Non stirare		30Are	0	Asciugare appessoun capo noncentrifugato
Lavaggiodelicatoamano				Asciugare suappendiabiti
Non lavarein acqua

Consigli utili per non sbagliare

Non lavare mai in lavasciuga... biancheria non orlata, sfilacciata o stracciata. Se è necessario lavarla, chiuderla in un sacchetto. Biancheria con colori forti insieme a quella bianca.

Attenti al peso!

Per ottenerigliore risultati, non superare i pesi indicati, riferiti al carico massimo di biancheria asciutta:

Tessuti resistenti: massimo 5 kg
Tessuti sintetici: massimo 2,5 kg
Tessuti delicati: massimo 2 kg
-Pura lana vergine: massimo 1 kg

Ma甚么 pesi?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Le T-shirt colorate,quelle stampate e le camicie durano di più se lavate alla rovescia.
Le T-shirt e le felpe stampate van-no sempre stirate alla rovescia.

Vacanze: staccare la spina.

Quando vai in vacanza, è consigliabile staccare la spina, chiudere il rubinetto di ingresso dell'acqua e lasciare aperto o socchiuso l'oblo. Cosi facendo, il cestello e la guarnizione resteranno ben asciutte e all'interno non si formeranno odori sgradevoli.

CICLO LANA

Per otteneri migliorari risultati utilizza un detersivo specifico, facendo attenzione a non superare 1kg di carico.

Come lavare quasi tutto

Le tende.

Tendono a spiegazzarsi moltissimo. Per limitare quello effetto ecco un consiglio: piegale bene e sistemale dentro una federa o un sacchetto a rete. Lavale da sole e in modo che il peso complessivo non superi il mezzo carico. Ricordati di utilizzato il programma specifico 9 che preve de in automatico l'esclusione della centrifuga.

Piumini e giacche a vento.

Anche i piumini e le giacche a vento, se I'imbottitura è d'oca o di anatra, possono essere lavate in lavatrice. L'importante è non fare un carico di 5 kg. ma al massimo di 2-3 kg. ripetendo il risciacquo una o due volte utilizzato la centrifuga delicata.

Scarpe da tennis.

Le scarpe da tennis devono essere prima pulite dal fango e si possono lavareanche insieme ai jeans e ai capi più resistenti. Non lavarle insieme a capi bianchi.

Importante per lavare meglio

Il segreto del cassetto dei detersivi

Il primo segreto è il più facile: il cassetto dei detersivi si après tirandolo verso l'esterno.

Devi versare i detersivi e l'eventuale additivo seguendo le dosi indicate dai fabbricanti: in genere trovi tutte le informazioni sulla confezione. Le dosi variano in funzione del carico di biancheria, della durezza dell'acqua e del grado di sporco.

Con l'esperienza, imparerai a dosare le quantita in modo quasi automatico:diventeranno il suo segreto.

Prima di versare il detersivo per il prelimavaggio dello scomparto 1 verifica che non sia insertita la vaschetta aggiuntiva 4 riservata al candeggio.

Quando versi I'ammorbidente nello scomparto 3 evita che quosti fuoriscano alla griglia.

La lavasciuga è in grado di prelevare automaticamente l'ammorbidente ad agli programma di lavaggio.

Il detersivo liquido va versato nello scomparto 2 e solo pochi istanti prima dell'avvio della macchina. Ricorda che il detersivo liquido è particolaremente adatto per lavaggio con temperature fino a 60 grado e per i programmi di lavaggio che non prevedano la fase di prelimavaggio.

Sono in vendita detersivi liquidi o in polvere con contentitori speciali che vanno messi direttamente dentro il cestello, secondo le istruzioni scritte sulla confezione.

Non usare mai detersivi per il lavaggio a mano, perché formano troppa schiuma, potenzialmente dannosa per la lavatrice.

Fanno eccezione i detersivi specificamente studiati per il lavaggio a mano e per quello in lavatrice.

Unultimate segreto: quandolavi con acqua fredda, riduci sempre la quantità di detersivo: nell'acqua fredda scioglie meno che nel'acqua calda, e quindi andrebbe in parte spreccato.

Il cassetto dei detersivi è estràbile e per lavarlo basta sfilario, tirandolo versuso l'esterno come indica la figura e lasciarlo per un po' di tempo fatto l'acqua corrente.

Nello scomparto 1:

Detersivo per prelimavaggio (polvere)

Nello scomparto 2:

Detsivero per lavaggio (polvere o liquido)

Nello scomparto 3:

Additivi (ammorbidenti, profumi, ecc.)

Nello scomparto 4:

Candeggina e candeggina delicata.

Ciclo candeggio e pulsante antimacchia

Qualora sua necessario candeggiare, devi insere la vaschetta aggiuntiva 4 (in dotation) dello scomparto 1 del cassetto dei detersivi.

Quando versi la candeggina, fai attenuationa non superare il livello "max"indicato sul perno centrale (vedi figura).

L'utilizzo della vaschetta aggintiva per la candeggina esclude la possibilità di effettua re il prelimavaggio. La candeggina tradizionale va utilizzato esclusivamente per i tessuti resistenti bianchi, nelle那一 della delicata va utilizzata per i tessuti colorati e sinteti.

Non puoi effettuare il candelggi con il programma "Seta" e con i "programmi speciali"(vedi pag.4). Usai pulsante antimacchia agli volta che vuoi fare il candelggi. Nel caso tu lo vogliafare separamente devi versare la candelgina nella vaschetta aggiantiva 4, premere il pulsante H (antimacchia), accendere la macchina, quindi selezionare uno dei symboli secondo il tipo di tessuto.

Quando candeggi durante il normale ciclo di lavaggio, versa il detersivo e gli additivi negli apposti scomparti, premi il pulsante H (antimacchia), imposta il programma che desideri e accendi la lavasciuga.

Risparmio ben gestito

Una guida per un uso economico ed ecologico degli elettrodomestici

MASSIMO CARICO

Il modo migliorie per non spreicare energia, acqua, detersivo e tempo è quello di utilizzato la lavatrice con il massimo carico consigliato.

Un piano carico al posto di due mezzi carichi permette di RISPARMIARE sono al 50% di energia.

IL PRELAVAGGIO E PROPRIO NECESSARIO?

Solamente per biancheria davvero sporca.

Programmare un lavaggio SENZA prelimavaggio per biancheria poco sporca o mediamente sporca permette di RISPARMIARE detersivo, tempo, acqua e tra il 5 e il 15% di energia.

IL LAVAGGIO CON ACQUA CALDA E DAVVERO NECCESSARIO?

Trattare le macchie con uno smacchiatore o immergere le macchie asciutte in acqua prima del lavaggio permette di ridurre la necessità di programmare un lavaggio con acqua calda.

Utilizzare un programma di lavaggio a 60^ per RISPARMIARE fino al 50% di energia.

PRIMA DI UTILIZZARE UN PROGRAMMA DI ASCIUGATURA...

Selezionare un'alta velocità di centrifuga se il bucato deve essere asciugato in un asciugatore. Un ridotto contento di acqua nel bucato consente di RISPARMIARE tempo ed energia nel programma di asciugatura.

Probleme soluzioni

Prima di Telefonare, leggi qui

Puo accadere che la lavasciuga non funzioni. In molti casi si tratta di problemi facilemente risolvibili nella dover chiamare il technician. Prima di Telefonare all'assistenza, controlling sempre quosti punti.

La Lavasciuga non parte.

La spina è ben inserita nel'la presa? Facendo le pulizie potrebbe essersi mossa.
C'e corrente in casa? Potrebbe essere scattato il salvavita, magari perché ci sono troppi elettrodomestici accesi. Oppure c' un blackout generale nella tua zona.
L'oblo è ben chiuso? Per motivi di sicurezza, la lavatrice non può funzionare se l'oblo è aperto oppure è chiuso male.

Il pulsante di Acceso/Spento è premuto?
Se si, è stata impostata una partenza programmata.

La manopola per la partenza programmata, nei modelli dov'e prevista, è nella posizione corretta?
Il rubinetto dell'acqua è aperto? Per motivi di sicurezza, se la lavatrice non carica acqua non più partire con il lavaggio.

Ma dov'e finita tutte l'acqua?

Semplice: con la nuova technologia Indesit,
que basta meno della meta, per lavare bene il doppio!
E per questo che non vedi l'acqua nell'oblo:
perché è poca, pochissima, per rispettare l'ambiente
ma sono rinnunciare al massimo pulito.
E in più, risparmianche energia elettrica.

GIUSTO SBAGLIATO

Chiudere il rubinetto dopo agli lavaggio. Limita l'usura dell'impianto idraulico della lavasciuga ed elimina il pericolodi perdite quando in casa non c'è nessuno.

Lasciare sempre socchiuso l'oblo. In quello modo non si creano cattivi odori.

Pulire delicatamente l'esterno. Per pulire l'esterno e le parti in gomma della lavasciuga, usa sempre un panno imbevuto di acqua tiepida e sapone.

Lasciare attaccata la spina nelle pulisci la lavasciuga.
Anche durante i lavori di manutenzione, la spina va sempre staccata.

Usare solventi e abrasivi
aggressivi. Mai use prodotti
solventi o abrasivi per
pulire l'esterno e le parti
in gomma della
lavasciuga.

Trascurare il cassetto dei detersivi. E estraiabile e per lavarlo basta lasciarlo un po'di tempo sotto l'acqua corrente.

Andare in vacanzaenza pensare a lei. Prima di andare in vacanza, controlla sempre che la spina si staccata e il rubinetto dell'acqua sua chiuso.

La Lavasciuga non carica acqua.

Il tubo è ben collegato al rubinetto?
Manca l'acqua? Potrebbero essere in corso dei lavori nel condominio o nella via.
C'esufficientepressione? Potrebbe esserci un guasto all'autoclave.
Il filtr del rubinetto è pulito? Se l'accà è molto calca-rea, oppure se recentamente sono stati fatti lavori all'acque-dotto, il filtr del rubinetto po-trebbe essere ostruito da frammenti e detriti.
Il tubo di gomma è piegato? Il percorso del tubo di gomma che porta l'acqua alla lavasciuga deve essere il più rettilineo possibile. Controlla che non sia schiacciato o piegato.

La manopola dei programmi ruota di continuo?

Aspetta alcuni minuti affinché la pompa di scarico

vuoti la vasca, spegni la lavasciuga, selezione uno dei simboli stop/reset ,quindi riaccendila. Se la manopola continua a girare, chiama l'assistenza perché sta segnalando un'anomalia.

La Lavasciuga carica e scarica acqua di continuo.

Il tubo è posto troppo in basso? Deve essere installato ad un'altezza variabile fra 60 e 100 cm.

La bocca del tubo è immersa nell'acqua?

Lo scarico a muro ha lo sfiato d'aria? Se dato que-ste verifiche il problema non si risolve, chiudi il rubinetto dell'acqua, spegni la lavasciuga e chiama l'assistenza.

Se abiti a un piano alto, po-trebbero essersi innescati fenomeni di sifonaggio.

Per risolverli occorre installare una valvola apposita.

La Lavasciuga non scarica o non centrifuga.

Ilprogramma scelto preve de lo scarico dell'acqua? Con alcuni programmi di lavaggio occorre azionare lo scarico manualmente.
La funzione "Stira facile" -nelle lavasciuga dove è prevista- è attiva? Questa funzione richiede di azionare lo scarico manualmente.
La pompa di scarico è intasata? Per ispezionarla, chi-dere il rubinetto, staccare la spina e seguire le istruzioni a pagna 12, oppure chiamare l'assistenza tecnica.

Non ricorrere mai a tecnici non autorizzati e rifiuta sempre l'installazione di pezzi di ricambio non originali.

Il tubo di scarico è piegato? Il percorso del tubo di scarico deve essere il più rettili-neo possibile. Controlla che non sia schiacciato o piegato.
La conduttura dell'impianto di scarico e ostruita? L'eventuale prolunga del tubo di scarico e irregularare e impedisce il passaggio dell'acqua?

La Lavasciuga vibra. molto durante la fase di centrifuga.

Il gruppo oscillante interno, al momento dell'installazione, è stato sbloccato correttamente? Vedi la pagina successiva dedicata all'inistaltazione.
La lavasciuga è ben livellata? Il livellamento dell'apparecchio va controllato periodicamente. Col tempo la lavatrice potrebbe essersi spostata in modo impercettibile. Agire sui piedini controlling con una livella.

E stretta tra mobili e muro? Se non è un modello da incasso, durante il ciclo di centrifugazione la lavasciuga ha bisogno di oscillare un po'. E opportuno che intorno adessa ci siano alcuni cm liberi.

La Lavasciuga perde acqua.

La ghiera del tubo di carico è ben avvitata? Chiudi il rubinetto, staccà la spina e prova a stringerlaenza forza-re.
Il cassetto dei detersivi è intasato? Prova ad estrarlo e lavarlo sotto l'acqua corrente.
Il tubo di scarico non è ben fissato? Chiudi il rubinetto, stacca la spina e prova a fissarlo meglio.

Si forma troppa schiuma.

Il detersivo è adatto per l'uso in lavasciuga? Verifica che contenga la definizione "per lavatrice" oppure "a mano e in lavatrice", o simile.
La quantita è quella giusta? Un eccesso di detersivo, oIre a produrre troppa schiuma, non lava in modo più efficiace e contribuisce a produre incrostazioni nelle parti interne della lavasciuga.

La Lavasciuga non asciuga.

Controllache:

La spina sua ben inserta nella presa; ci sua corrente in casa; I'oblo sua ben chiuso; la partenza programmata (se disponibile) non sua stata selezionata; la manopola programmi A non sua nella posizione (Stop/Reset); la manopola dell'asciugatura C non sua nella posizione 0.

La Lavasciuga non asciuga bene.

Controlla che:

l'estremità del tubo di scarico non sua immersa in acqua; la pompa di scarico non sua ostruita; i consigli riguardanti i carichi massimi siano stati seguiti; il rubinetto dell'acqua sua aperto.

Se, nonostante tutti i controlli, la lavasciuga non funziona e l'inconveniente rilevato continua a manifestarsi, chiama il Centro Assistenza autorizzato più vicino, comunicando什麽 informazioni:

• il tipo di guasto
  -la sigla (Mod. ...
• il numero di serie (S/N ....)

Trovi queste informazioni sulla targhetto applicata nella parte posteriore della lavasciuga.

Caratteristiche tecniche

Modello	WD 105 T
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 53,5
Capacità	da 1 a 5 kg per il lavaggio; da 1 a 4 kg per l'asciugatura
Collegamenti elettrici	tensione a 220/230 Volt 50 Hz potenza massima assorbita 1850 W
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità della cesto 46 litri
Velocità di centrifuga	sino a 1000 giri al minuto
Programmi di controllo secondo la norma IEC456	lavaggio programma 3; temperature 60°C; effettuato con 5 kg di carico. asciugatura: effettuato con 2,5 kg di carico e la manopola C sulla posizione.
CE	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni

Installazione e trasloco

Quando arrivava la lavasciuga

Che sua nuova oppure appena trasferita da una casa all'altra, l'installazione è un momento importantissimo per il buon funzionamento della lavasciuga.

Dopo aver molto l'imballaggio assicurati dell'integrità dell'apparecchio. In caso di dubbio, chiama subito un techniciane qualificato. L'interno della lavasciuga vienebloccato, per il trasporto, da quattro viti sullo schienale.

Prima di mettere in funzione la lavasciuga, rimuovi le viti, togli il gommino con il relative distanziale (conserva tutti i pezzi) e chiudi i fori con i tappi di plastica forniti in dotazione. Importante: Chiudi con il tappo (in dotazione), i 3 fori nei quali era alloggiata la spina, situati nella parte posteriore in basso a destra della lavasciuga.

Livellamento

Per il buon funzionamento della lavasciuga è importante che questa sia bene in piano. Per effettuire il livellamento basta agire sui piedini anteriori; l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2^ . In caso di moquette, assicurarsi che non venga ostruita la ventilazione nell'area di appoggio.

I piedini anteriori sono regolabili.

Conserva le viti di bloccaggio e i distanziali. In caso di trasloco ti saranno utili per bloccare nuovamente le parti interne della lavasciuga che sareosi protetta dagli urti durante iltrasporto.

Collegamento alla presa d'acqua

La pressione idrica deve essere compresa tra i valori indicati nella targhetto posta sul retro. Allacciare il tubo di carico a una presa d'acqua fredda con bocca filettata da 3/4 gas interponendo la guarnizione in gomma.

La guarnizione in gomma.

Se la tubazione dell'acqua è nuova o è rimasta inattiva, prima di allacciare far scorrere l'acqua finché non è limpida e priva di impurità. Collegare il tubo alla macchina, in corrispondenza dell'apposita presa d'acqua in alto a destra.

Presa d'acqua in alto a destra.

Collegamento del tubo di scarico

Sul retro della macchina ci sono due agganci (destro o sinistro) ai quali fissare il tubo di scarico. Inserire l'altra estremità in una conduttura oppure appoggiarlo al lavandino o alla vasca evitando strozzature e curvature excessively. É importante che termini ad un'altezza tra 60 e 100 cm. Nel caso in cui sia indispensable fissare l'estremità del tubo a una altezza dal pavimento inferiore ai 60 cm è necessario che il tubo venga fissato nel'apposto gancioippo sulla parte alta dello schienale.

Il gancio da utilizzare se il tubo di scarico termina a meno di 60 cm di altezza.

Se il tubo scarica nella vasca o nel lavabo, applicare la guida in plastica e legare al rubinetto.

La guida per lo scarico in vasche e lavabi.

Non delve mai rinanere immerso nell'acqua.

Sono sconsigliati tubi di prolunga. Nel caso sia assolutamente indispensable, la prolunga deve avere lo stesso diametro del tubo originale e non deve superare i 150 cm. In caso di scarico a muro, far verificare la sua efficienza da un technician abilitato. Se l'abitazione si trova negli ultimi piani di un edificio, è possibile che si verificino fenomeni di sifonaggio per cui la lavasciuga carica e scarica acqua di continuo.

Per eliminare quello inconveniente sono disponibili in commercio apposite valvole antisfonaggio.

Collegamento elettrico

Prima di collegare la macchina alla presa elettrica accertarsi che:

1) la presa elettrica sua in grado di sostarare il carico massimo di potenza della macchina individato nella targhetta caratteristiche e che sua norma di legge;
2) la tensione di alimentazione.
sia compresa nei valori indiciata nella targhetta caratteristiche;
3) la presa sia compatible con la spina della macchina. In caso contrario non utilizzato adattatori ma procedere invece alla sostituzione della presa o della spina;
4) gli impianti elettrici domestici devono essere dotati di "messa a terra".

Attenzione!

L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Sacchetti in plastica, polistirolo espanso, chiodi e gli altri elementi dell'imballo non sono giochi per bambini in quanto potenziali fonti di pericolo.

Cura e Manutenzione facile

Trattala bene e sarà sempre

amica tua

La tua lavasciuga è un'affidabile compagna di vita e di lavoro. Tenerla in forma è importante. Anche per te.

La tua lavasciuga è progettata per durare molti anni月以来. Qualche rapplice accorgimento aiuta a tenerla in forma e farla durare alla. Prima di tutto, devi chiudere sempre il rubinetto dell'acqua dopo agli lavaggio: la continua pressione dell'acqua può essere alcunici componenti.

Inoltre,osi facendo,elimini il pericolo di perdite quando in casa non c'è nessuno.

Se l'acqua della tua zona è troppo dura, usa un prodotto anticalcare (l'acqua è dura se lascia fácilmente traccce biancastre intorno ai rubinetti oppure intornoagli scarichi, specialmente della vasca da bagno. Per averere informazioni più precise sul tipo di acqua del loro impianto, cui rivaiglerti all'Acquedotto locale oppure a un idraulico di zona).

Occorre vuotare sempre le tasche, togliendo anche spille, distintivi e qualsiasi oggetturo duro. L'esterno della lavasciuga va lavato con un panno imbevuto di acqua tiepida e sapone.

E importante lavare periodicamente il cassetto estraibile dei detersivi. Per prevenir incrostazioni basta tenerlo quale tempo fatto il rubinetto dell'acqua corrente.

Mai esagerare con le dosi.

Ilnormale detersivo contiene già prodotti anticalcare. Solo se l'acqua è particolaremente dura,cioè molto ricca di calcio,ti consiglio-mo diutilizzare adogni lavaggio un prodotto specifico.

Saltuariamente pou essere utile un ciclo di lavaggio con una dose di prodotto anti-calcare,enza detersivo e ricerca biancheria.

Non utilizzato nessun detersivo o additivo in dosi troppo abbondanti perché potrebbero causare un'ecccessiva produzione di schiuma, con produzione di incrostazioni e possibili danni ai componenti della tua lavabiancheria.

Vuota sempre le fasche: i piccoli oggetti possono danneggiare la tua lavasciuga.

Quando serve, un'ispezione alla pompa e al tubo di gomma.

La lavasciuga è dotata di una pompa autopulente che non ha bisogno di operazioni di pulizia e manutenzione. Puo perché succederere che piccoli oggetti cadano accidentallmente nella pompa: monete, fermagli, bottoni pericolanti e altre piccole cose. Per evitare danni, vengono fermati in una precamera accessibile, posta nella parte inferiore della pompa.

Per accedere a questa precamera è sufficiente rimuovere il pannello di copertura posto nella parte inferiore della lavasciuga con l'ausilio di un giravite (figura 1); togliere quindi il coperchio ruotandolo in senso antiorario (figura 2) e ispezionare accuramente l'interno.

Il tubo di gomma

Controlla il tubo di gomma almeno una volta all'anno. Va sostituito subito se presenta sprepolature e fissure poichè durante i lavaggi deve所提供rare forti pressioni che potrebbero provocare improvise spaccature.

Attenzione: assicurati che il ciclo di lavaggio si erinato e stacca la spina prima di togliere il coperchio e prima di qualsiapi operazione di manutenzione. E'normale che sono aver molto il coperchio fuoriesca una piccola quantità di acqua. Nel rimontare il pannello di copertura, assicurati di inseire i ganci posti nella parte inferiore nelle apposite asole prima di spingerlo contro la macchina.

Esperpipiome

La sicurezza per te e i loro bambini La tua la le più se sicurezza famiglia

La tua lavasciuga e costruita secondo le più severe norme internazionali di sicurezza. Per tutelare te e tutte la tua famiglia

Leggi attendamente queste avertenze e tutte le informazioni contenate in quello libretto: è importante perché,及其他 a numerose notizie utili, forniscocono importanti informazioni su sicurezza, uso e manutenzione.
1. La lavasciuga non va installata all'aperto, nemme- no se lo spazio è riparato da una tettoia, perché è molto pericoloso lasciarla esposta alla pioggia e ai temporali.
2. Deve essere usata soltanto da adulti ed esclusivamente per lavare la biancheria secondo le istruzioni scritte in questo manuale.
3. Se dev'essere spostata, lavorare in due o tre personecn la massima attenzione. Mai da soli perché la macchina è molto pesante.
4. Prima di introdurre la biancheria controlling che il cestello sa vuoto.

1. Non toccare la macchina a piedi nudi oppure con le mani o i piedi bagnati o umidi.

2. Non usare prolonghe e multiple, pericolose sopratto in ambienti umidi. Il cavodi alimentazione non delve subire piegature o compressioni pericolose.

3. Non après il cassetto dei detersivi quando la macchina è in funzione; non usare detersivo per il lavaggio a mano poiché la sua schiuma abbondante potrebè danneggiare le parti interne.

4. Non tirare mai il cavo né la lavasciuga per staccare la spina alla presa a muro: è molto pericoloso.

5. Durante il funzionamento dell'acqua di scarico perché può raggiungere temperaturee elevate. L'oblò, durante il lavaggio tende a scaldarsi; tieni lontani i bambini. Non forzare mai l'oblò perché questo potrebbe daneggiare il meccanismo di sicurezzaosto sull'apertura che ha il compito di proteggere da aperture accidentali.
6. In caso di guasto, chiudi prima di tutto il rubinetto dell'acqua e stacco la spi- nata alla presa a muro; in nessun caso accedere ai meccanismi interni per ten-tare di ripararla.

Comeambiare il cavo di alimentazione

Il cavo di alimentazione è speciale e cui essere acquistato escludamente presso i Centri di Assistenza Tecnica autorizzati.

Fig. 3

Per sostiturlo occorre fare cosi: 1. Assicurati che la lavasciuga sua spenta e la presa sia scollegata.

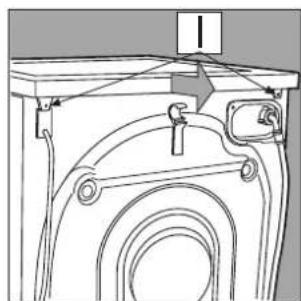

1. Togli il top di copertura svitando le due viti I, e poi tiralo versusi di te [fig 3].

2. Scollega i cavetti dal filtro antidisturbo F [fig. 4] facendo attenzione alla loro posizione (cavetto Blu = N ; cavet

to Marrone L) lasciando per ultimo il cavetto di terra

Note: le lettere L, N e il simbolo ÷ sono riportati sul filtro antidisturbo.

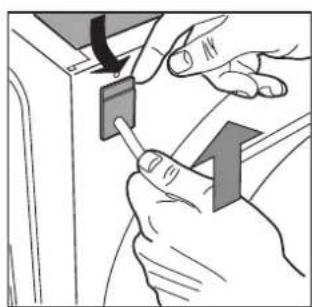

4. Allontana leggermente la parte superiore del passacavo dallo schienale, tira il cavo di alimentazione verso l'alto e quindi estrailo [fig. 5].

Per collecare il nuovo cavo agisci in senso inverso.

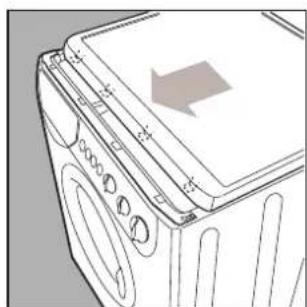

Per rimontare il top di copertura appoggialo sulla lavasciuga [fig. 6] e fallo scorrere in avanti finché i ganci posti nella parte anteriore non vanno a inseriri nelle apposite asole ricavate sul cruscutto, quandri riavvita le viti.

Guide rapide

Merloni Elettrodomestici

Viale Aristide Merloni 47

60044 Fabriano

Italy

Tel [phone]

Fax [phone]

www.merloni.com

INDESIT
