MANUALE UTENTE SISL 126 S (EU) INDESIT

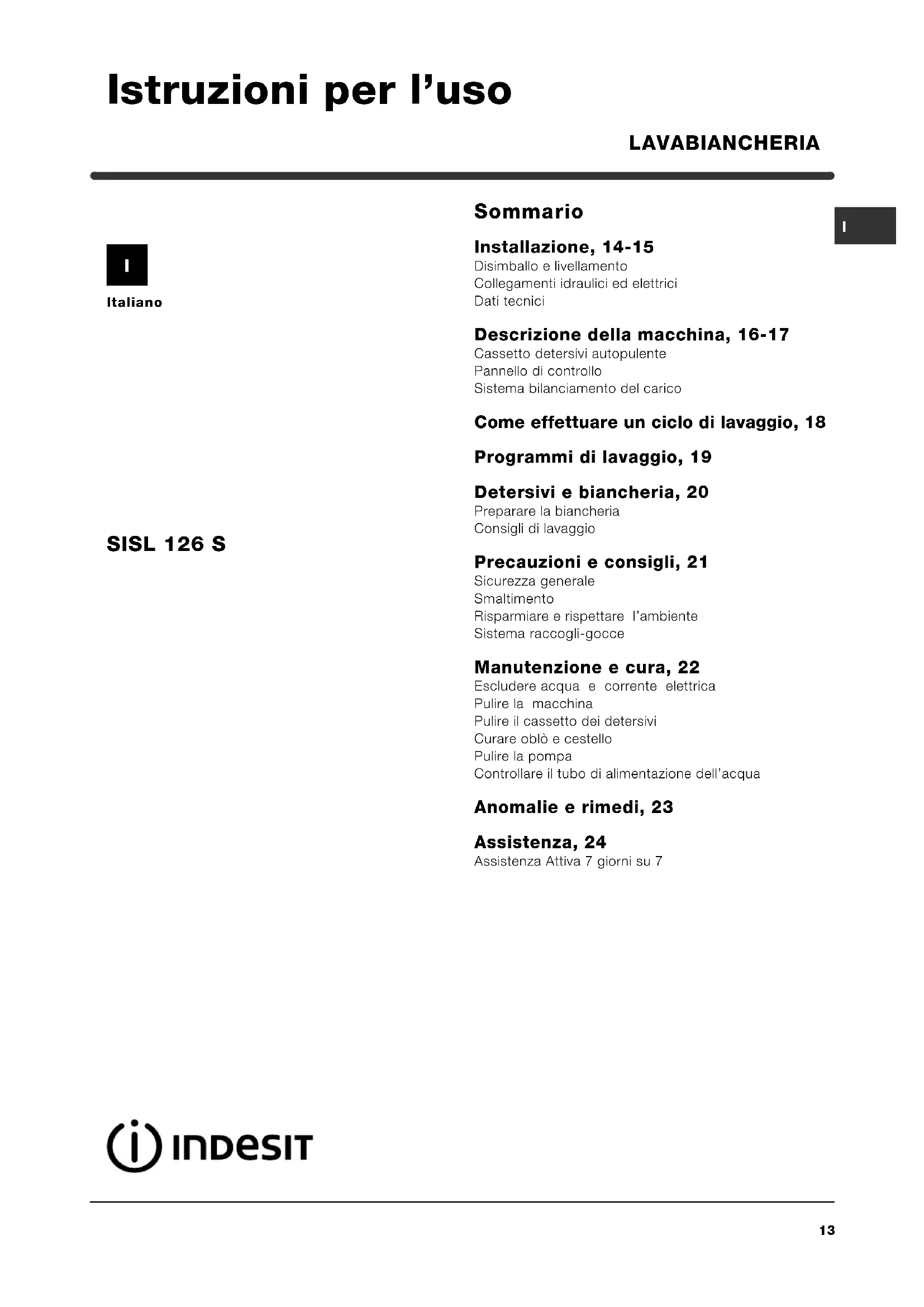

Italiano Sommario Installazione, 14-15 Disimballo e livellamento Collegamenti idraulici ed elettrici Dati tecnici Descrizione della macchina, 16-17 Cassetto detersivi autopulente Pannello di controllo Sistema bilanciamento del carico Come effettuare un ciclo di lavaggio, 18 Programmi di lavaggio, 19 Detersivi e biancheria, 20 Preparare la biancheria Consigli di lavaggio Precauzioni e consigli, 21 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Sistema raccogli-gocce Manutenzione e cura, 22 Escludere acqua e corrente elettrica Pulire la macchina Pulire il cassetto dei detersivi Curare oblò e cestello Pulire la pompa Controllare il tubo di alimentazione dellacqua Anomalie e rimedi, 23 Assistenza, 24 Assistenza Attiva 7 giorni su 7

LAVABIANCHERIA SISL 126 S Istruzioni per luso14

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla macchina per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Disimballo e livellamento Disimballo

1. Disimballare la macchina.

2. Controllare che la macchina non abbia

subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le 4 viti di

protezione per il traspor- to e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la macchina

debba essere trasportata, dovranno essere rimontati. Gli imballaggi non sono giocattoli per bambini. Livellamento La vostra macchina potrà essere rumorosa se i due piedini anteriori non sono stati regolati correttamente.

1. Installare la macchina su un pavimento piano e

rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non

fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); langolo di inclinazione, misurato sul piano di lavoro, non deve supe- rare i 2°. Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la macchina uno spazio sufficiente per la ventilazione. Collegamenti idraulici ed elettrici Collegamento del tubo di alimentazionedellacqua

1. Inserire la guarnizione

A nellestremità del tubo di alimentazione e avvitarlo a un rubinetto dacqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere lacqua finché non sia limpida.

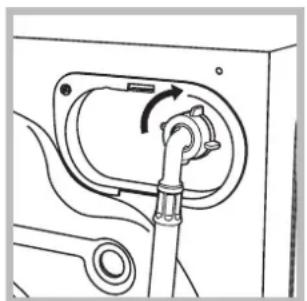

2. Collegare il tubo di

alimentazione alla macchina avvitandolo allapposita presa dacqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né

pieghe né strozzature. La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco). Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. Installazione A15

Collegamento del tubo di scarico Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra; oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). Lestremità libera del tubo di scarico non deve rimanere immersa nellacqua. È sconsigliato usare tubi di prolunga; se indispen- sabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco); la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco); la presa sia compatibile con la spina della macchina. In caso contrario sostituire la presa o la spina. La macchina non va installata allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali. A macchina installata, la presa della corrente deve essere facilmente raggiungibile. Non usare prolunghe e multiple. Il cavo non deve subire piegature o compressioni. Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati. Attenzione! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Dati tecnici ModelloSISL 126 SDimensionilarghezza cm 59,5altezza cm 85profondità cm 40Capacitàda 1 a 4,5 kgCollegamentielettricivedi la targhetta caratteristichetecniche applicata sulla macchinaCollegamentiidricipressione massima 1 MPa (10 bar)pressione minima 0,05 MPa (0,5 bar)capacità del cesto 40 litriVelocità dicentrifugasino a 1200 giri al minutoProgrammi dicontrollo secondola norma EN 60456Programma ;effettuato con 4,5 kg di carico.Questa apparecchiatura è conformealle seguenti Direttive Comunitarie:- 73/23/CEE del 19/02/73 (BassaTensione) e successive modificazioni- 89/336/CEE del 03/05/89(Compatibilità Elettromagnetica) esuccessive modificazioni- 2002/96/CE16

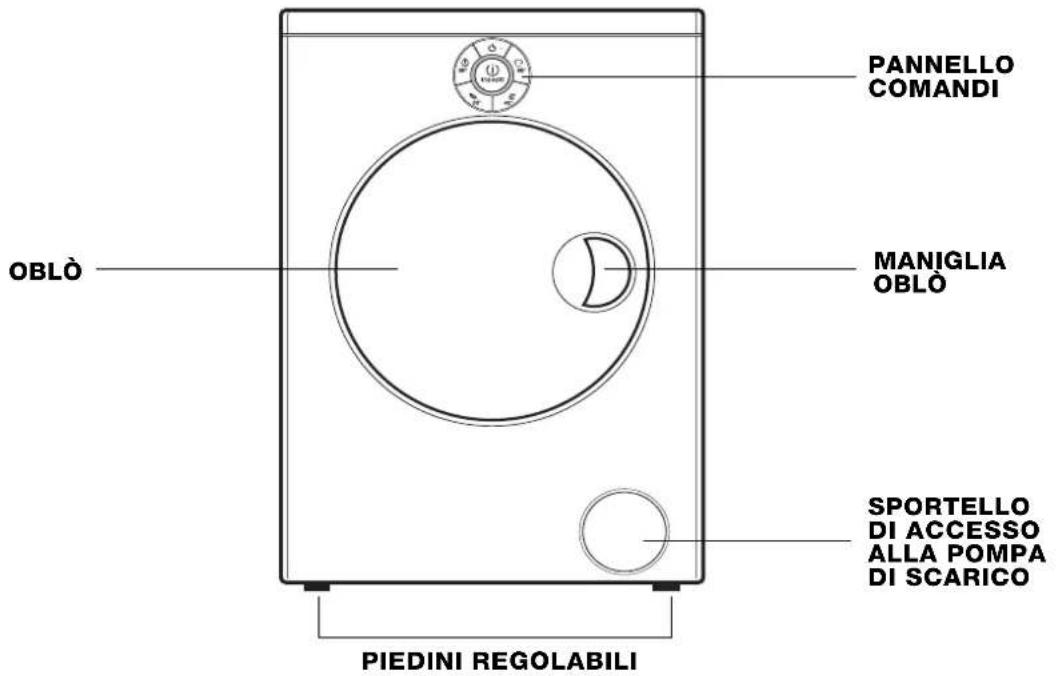

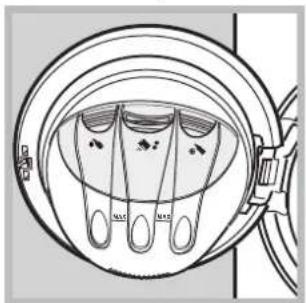

Descrizione della macchina PANNELLO COMANDI OBLÒ PIEDINI REGOLABILI MANIGLIA OBLÒ Cassetto detersivi autopulente Questa lavabiancheria è dotata di un innovativo cassetto dei detersivi autopulente, in grado di migliorare la qualità del lavaggio. Il cassetto è posto allinterno delloblò.

1. Aprire loblò per accedere al cassetto dei detersivi

2. Versare il detersivo o ladditivo allinterno delle

vaschette, sopra le griglie di protezione, come segue: Vaschetta : detersivo liquido e additivi liquidi. Vaschetta : detersivo in polvere o pastiglie e additivi in polvere. Per inserire le pastiglie, sollevare la griglia di protezione sul cassetto. Vaschetta : ammorbidente. Versare detersivi o additivi liquidi nella vaschetta centrale può causarne la fuoriuscita indesiderata. MAX MAX SPORTELLO DI ACCESSO ALLA POMPA DI SCARICO STOP STOP E possibile visualizzare il livello di detersivo sulle apposite finestre trasparenti realizzate sul cassetto. Allinterno delle vaschette e sono inoltre presenti degli indicatori galleggiantiLA@EBECKH=*. Quando è stata inserita la quantità massima di deter- sivo/ammorbidente, gli indicatori si sollevano fino a sfiorare le griglie di protezione delle vaschette. Si raccomanda di non superare mai i livelli massimi indicati sul cassetto dei deterisivi. Si raccomanda di seguire sempre le istruzioni di dosaggio presenti sulle confezioni dei detersivi. Per alcuni detersivi particolarmente densi si suggerisce l'inserimento direttamente all'interno del cestello e non nel cassetto detersivi. Un caricamento oltre i livelli massimi indicati sulla macchina può causare una fuoriuscita di detersivo dalla parte bassa del cassetto. Eccedendo nell'uso di detersivi non si lava in modo più efficace, ma si contribuisce ad inquinare mag- giormente l'ambiente. L'acqua utilizzata durante il ciclo di lavaggio provve- de a rimuovere eventuale detersivo in eccesso dal cassetto. E' comunque possibile estrarre manual- mente il cassetto (vedi "Manutenzione e cura"). Per facilitare il dosaggio dei detersivi, si consiglia di utilizzare l'apposito dosatore fornito in dotazione con la lavabiancheria. La capacità massima del cassetto corrisponde a: - detersivi liquidi: 1 1/2 misurini - detersivi in polvere: 2 misurini - ammorbidente: 1 misurino AB17

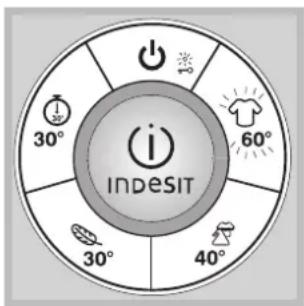

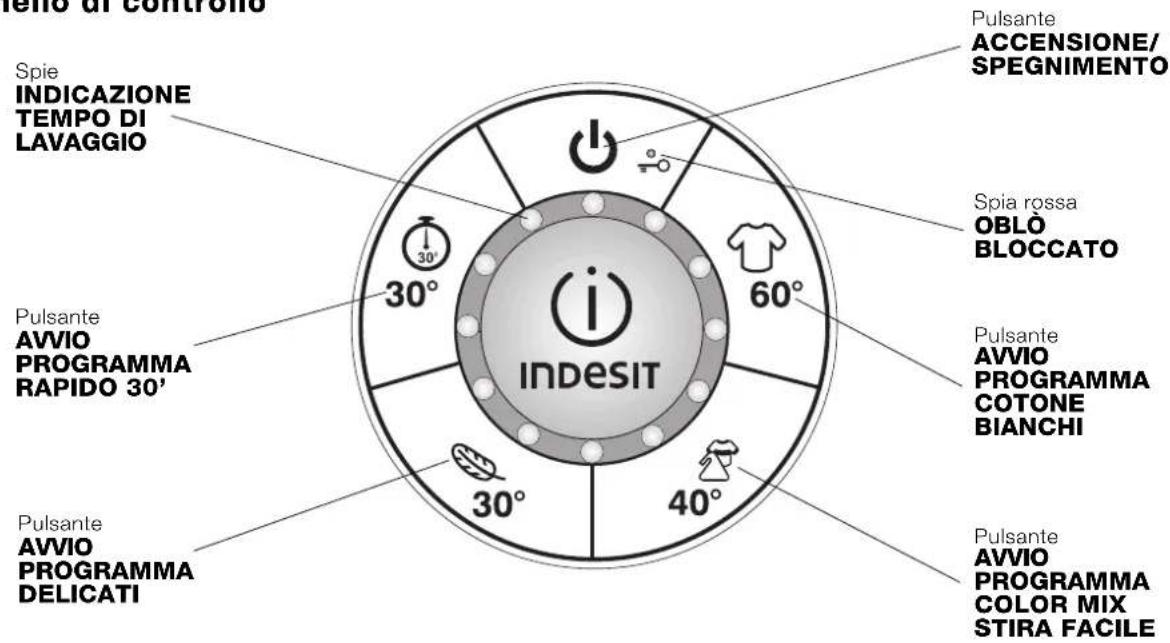

Pannello di controllo Pulsante ACCENSIONE/ SPEGNIMENTO Spia rossa OBLÒ BLOCCATO Pulsante ACCENSIONE/SPEGNIMENTO: premerlo per accendere o spegnere la macchina. A macchina accesa, le icone dei pulsanti di avvio programma iniziano a lampeggiare, mentre le spie di indicazione del tempo di lavaggio si illuminano fisse. Per annullare il ciclo, tenere premuto il pulsante accensione/spegnimento per circa 2 secondi duran- te il ciclo di lavaggio. La spia lampeggerà per alcuni secondi mentre la macchina effettua lo scarico automatico dell'ac- qua presente nella vasca. Spia rossa OBLÒ BLOCCATO: la spia accesa indica che loblò è bloccato per impedire aperture accidentali; per evitare danni è necessario, dopo la fine del ciclo o con ciclo in pausa, attendere che la spia si spenga prima di aprire loblò. Il tempo di attesa dopo la fine del programma di lavaggio è di circa due minuti. Il lampeggio molto veloce della spia OBLO BLOCCATO segnala unanomalia (vedi Anomalie e rimedi). Pulsanti AVVIO PROGRAMMA: premere per avviare il programma di lavaggio selezio- nato. - pulsante illuminato fisso: programma in corso. - pulsanti lampeggianti: in attesa di selezione. Spie INDICAZIONE TEMPO DI LAVAGGIO Pulsante AVVIO PROGRAMMA RAPIDO 30 Pulsante AVVIO PROGRAMMA DELICATI Pulsante AVVIO PROGRAMMA COTONE BIANCHI Pulsante AVVIO PROGRAMMA COLOR MIX STIRA FACILE Spie INDICAZIONE DEL TEMPO DI LAVAGGIO: si accendono in progressione ad indicare lo svolgersi del programma di lavaggio. Al termine del pro- gramma tutte le spie iniziano a lampeggiare. Per maggiori dettagli, vedi "Come effettuare un ciclo di lavaggio". Sistema bilanciamento del carico Per evitare vibrazioni eccessive prima di ogni centrifuga la macchina distribuisce il carico in modo uniforme, questo avviene effettuando delle rotazioni continue del cesto ad una velocità leggermente superiore a quella di lavaggio. Quando nonostante ripetuti tentativi il carico non viene perfettamente distribuito, la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la macchi- na effettua la distribuzione al posto della centrifuga. Gli eventuali tentativi di bilanciamento possono allungare la durata totale del ciclo fino ad un massimo di 10 minuti.18

Come effettuare un ciclo di lavaggio Nota: Dopo linstallazione, prima delluso, effettua- re un ciclo di lavaggio con detersivo e senza bian- cheria impostando il programma

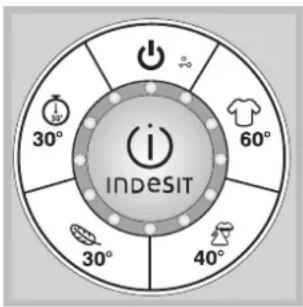

ACCENSIONE/SPEGNIMENTO . Le icone dei pulsanti di AVVIO PROGRAMMA iniziano a lam- peggiare e le spie di INDICAZIONE DEL TEMPO DI LAVAGGIO si illuminano fisse, ad indicare che la lavabiancheria è pronta a ricevere istruzioni.

2. CARICARE LA BIANCHERIA. Aprire loblò utiliz-

zando l'apposita maniglia. Caricare la biancheria, facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina successiva.

3. DOSARE IL DETERSIVO E ADDITIVI

Dosare i detersivi all'interno del cassetto posto all'interno dell'oblò, avendo cura di non superare i livelli massimi indicati sulla superficie del cassetto e sugli appositi indicatori galleggianti. Per maggiori dettagli, vedi "Descrizione della macchina".

GIO premendo il relativo PULSANTE AVVIO PROGRAMMA. Licona relativa al programma seleziona- to si illumina fissa, mentre tutte le spie di indicazione tempo di lavaggio si spengono. La spia OBLO BLOCCA- TO si illumina fissa ad indicare il blocco di sicurez- za delloblò. Per una descrizione dei programmi di lavaggio disponibili, vedi Programmi di lavaggio. La procedura per avviare il programma DELICATI è differente, vedi paragrafo "Delicati 30°" alla pagina seguente. Nel corso del programma le spie di INDICAZIONE DEL TEMPO DI LAVAGGIO si illuminano progressiva- mente, ad indicare quanta parte del programma sia già stata effettuata. Il disegno a fianco si riferisce ad una situazio- ne in cui è statoeffet- tuato circa il 50% del ciclo. Al termine del ciclo tutte le spie di INDICAZIONE

GIO sono accese e lampeggianti.

6. E' possibile SOSPENDERE IL PROGRAMMA DI

LAVAGGIO premendo il pulsante di avvio pro- gramma illuminato che inizia a lampeggiare. Dopo circa due minuti si spegnerà la spia OBLO BLOCCATO ad indicare che è possibile aprire loblò. Nel caso si voglia aggiungere ulteriore detersivo, fare attenzione che l'indicatore galleggiante MAX non sia in posizione sollevata. Per riavviare il programma di lavaggio richiudere l'oblò e premere nuovamente il relativo pulsante di avvio. Per garantirti la massima sicurezza, qualora sia presente nel cestello una quantità di acqua tale che potrebbe fuoriuscire all'esterno, non sarà possibile aprire l'oblò (la spia OBLO' BLOCCATO rimarrà accesa anche trascorsi i due minuti). E, in questo caso, necessario spegnere la mac- china premendo per circa 2 secondi il pulsante ACCENSIONE/SPEGNIMENTO e attendere lo scarico automatico dell'acqua.

7. FINE DEL PROGRAMMA

Al termine del programma di lavaggio, licona relativa al programma selezionato continua ad essere illuminata fissa, mentre tutte le spie di indicazione del tempo di lavaggio iniziano a lampeggiare. Per avviare un nuovo ciclo di lavaggio è necessa- rio spegnere e riaccendere la macchina, premendo DUE VOLTE il pulsante ACCENSIONE/ SPEGNIMENTO

Pulsante Tessuti Max. (kg) Te m p e r atu r a Centrifuga(giri alminuto)Duratadel ciclo(minuti)Descrizione del ciclo di lavaggioBIANCHI otone bianco resistente4,5 6 0°C Lava

io, risciacqui, centrifu

io, risciacqui, centrifu

io, risciacqui, centrifu

io (solo se attivo il pro

ramma"Rapido"), risciacqui, centrifu

a delicata Programmi di lavaggio COTONE BIANCHI 60° Dedicato al lavaggio di tutti i capi bianchi in cotone più resistenti. La temperatura di lavaggio più alta consente di ottenere i migliori risultati di lavaggio in classe A.

COLOR MIX 40° / STIRA FACILE

Con questo programma puoi lavare tutti i tuoi capi colorati, sia in cotone che in tessuti sintetici. La centrifuga è controllata accuratamente durante lintero ciclo di lavaggio, in modo di ridurre la formazione di pieghe sui tessuti per facilitarne la stiratura. E' possibile lavare contemporaneamente capi in cotone ed in tessuti sintetici. DELICATI 30° Ciclo dedicato al lavaggio dei tuoi capi in lana, in seta e di tutti i tuoi capi più delicati. Viste le differenti caratteristiche di questi capi, questo programma richiede unattivazione differente dagli altri:

+ CICLO DELICATI CON CENTRIFUGA

FINALE (per capi in lana): premi il pulsante AVVIO PROGRAMMA DELICATI . Dopo circa 3 secondi i pulsanti AVVIO PROGRAMMA DELICATI e AVVIO PROGRAMMA RAPIDO iniziano a lampeggiare. Premi nuovamente il pulsante AVVIO PROGRAMMA DELICATI per effettuare il lavaggio, che termina con una fase di centrifuga delicata. Questo programma prevede movimenti del cestello appositamente studiati per rimuovere l'acqua in eccesso dai tessuti riducendo lo sfregamento e contribuendo a proteggere i tuoi capi in lana.

+ CICLO DELICATI CON ESCLUSIONE DELLA

CENTRIFUGA (per capi in seta, viscosa e per il lavaggio delle tende; da non usare per il lavaggio della lana): premi il pulsante AVVIO PROGRAMMA DELICATI

Dopo circa 3 secondi i pulsanti AVVIO PROGRAMMA DELICATI e AVVIO PROGRAMMA RAPIDO iniziano a lampeggiare. Premi il pulsante AVVIO PROGRAMMA RAPIDO per effettuare il lavaggio senza centrifuga finale. Al termine del ciclo, la macchina scaricherà automaticamente l'acqua presente nel cestello. Si consiglia di rimuovere subito i capi dalla lavabiancheria al termine del lavaggio, per evitare il formarsi di pieghe in eccesso. RAPIDO 30 / RISCIACQUO Con questo programma puoi lavare in soli 30 minuti i tuoi capi in cotone o in tessuti sintetici poco sporchi, o che recano sull'etichetta l'indicazione "lavaggio a 30°" . Puoi inoltre effettuare il risciacquo di capi in cotone o sintetici precedentemente lavati a mano (esclusi lana e seta). Grazie ad appositi sensori, la lavabiancheria è in grado di riconoscere la presenza di detersivo sui capi inseriti nel cestello: - se non è presente detersivo, sui capi, sarà effettuato il ciclo RAPIDO 30'; - se è presente detersivo (capi prelavati a mano) sarà effettuato automaticamente un ciclo di RISCIACQUO.

GESTIONE AUTOMATICA DEI RISCIACQUI

La funzione di risciacquo è controllata, in ogni programma, da appositi sensori. In caso di capi eccessivamente insaponati a fine lavaggio, la fase di risciacquo sarà prolungata automaticamente fino alla rimozione completa del detersivo. In questo caso la durata del programma di lavaggio potrà essere lievemente maggiore rispetto a quanto indicato nella tabella programmi. *Nota: per informazioni su come escludere la centrifuga dal programma delicati, vedi paragrafo "Delicati 30°" più in basso nella pagina. **Nota: per informazioni su come effettuare il solo risciacquo in acqua fredda di capi precedentemente lavati a mano, vedi paragrafo "Rapido 30'/Risciacquo" più in basso in questa pagina. Le durate dei programmi indicate nella tabella sono puramente indicative, e sono calcolate prendendo in considerazione una quantità di carico media.

Preparare la biancheria Suddividere la biancheria secondo: - il tipo di tessuto / il simbolo sulletichetta. - i colori: separare i capi colorati da quelli bianchi. Vuotare le tasche e controllare i bottoni. Non superare i valori di carico massimo indicati nei Programmi di lavaggio. Detersivi e biancheria Consigli di lavaggio Biancheria da letto e da bagno (lenzuola, asciugamani, accappatoi etc.): utilizza il pro- gramma COTONE BIANCHI 60° che garanti- sce le migliori prestazioni di lavaggio in classe A. La centrifuga intensiva consente di eliminare efficacemente lacqua in eccesso. Capi in cotone bianchi (camicie, magliette, tovaglie etc.): utilizza il programma COTONE BIANCHI 60°. Se fossero presenti macchie ostinate, è bene pretrattarle con sapone solido prima di effettuare il ciclo di lavaggio. Capi in cotone colorati (camicie, magliette, biancheria etc.): utilizza il programma COLOR MIX 40° , che consente di massimizzare le prestazioni di lavaggio senza danneggiare i colori. La fase di centrifuga, grazie alla funzione STIRA FACILE incorporata, riduce la formazione di pieghe a fine lavaggio, facilitando la stiratura. Si racco- manda lutilizzo di detersivo liquido. Capi in tessuti sintetici, bianchi o colorati (camicie, magliette, biancheria etc.): utilizza il programma COLOR MIX 40° . Si raccomanda di non lavare contemporaneamente capi bianchi e capi colorati nello stesso ciclo di lavaggio, per evitare che eventuali perdite di colore possano depositarsi sui capi bianchi. Si raccomanda lutiliz- zo di detersivo liquido. Capi in cotone o in tessuti sintetici colorati, recanti sulletichetta lindicazione lavaggio a 30° : utilizza il programma RAPIDO 30 . La bassa temperatura di lavaggio consente la massima tutela dei colori. Si raccomanda l'utilizzo di detersi- vo liquido. Capi in lana (maglie, sciarpe etc.): utilizza il programma DELICATI 30° con centrifuga finale + . La movimentazione del cestello durante il lavaggio e la fase di centrifuga delicata riducono linfeltrimento dei tessuti. Si consiglia lutilizzo di detersivi specifici per i capi in lana. Si raccomanda di non superare il livello massimo di carico. Capi in seta (camicie, biancheria etc.): utilizza il programma DELICATI 30° con esclusione della centrifuga + . Cerca di non lasciare troppo tempo il bucato nel cestello a fine lavaggio, per evitare la formazione di pieghe in eccesso. Tende: utilizza il programma DELICATI 30° con esclusione della centrifuga + . Si raccomanda di piegarle e sistemarle allinterno di una federa o di un sacchetto a rete. Lavarle da sole facendo attenzione a non superare il livello massimo di carico. Quanto pesa la biancheria? 1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1.200 gr. 1 asciugamano 150-250 gr. 1 jeans 400-500 gr. 1 camicia 150-200 gr.21

Precauzioni e consigli Questa macchina è stata progettata e costruita in conformità alle norme internazionali di sicurezza.Queste avvertenze sono fornite per ragioni disicurezza e devono essere lette attentamente. Sicurezza generale Questo apparecchio è stato concepito esclusiva-mente per un uso di tipo domestico. La macchina deve essere usata solo dapersone adulte e secondo le istruzioni riportatein questo libretto. Non toccare la macchina a piedi nudi o con lemani o i piedi bagnati o umidi. Non staccare la spina dalla presa della correntetirando il cavo, bensì afferrando la spina. Non toccare lacqua di scarico, che puòraggiungere temperature elevate. Non forzare in nessun caso loblò: potrebbedanneggiarsi il meccanismo di sicurezza cheprotegge da aperture accidentali. In caso di guasto, in nessun caso accedere aimeccanismi interni per tentare una riparazione. Controllare sempre che i bambini non si avvicininoalla macchina in funzione. Durante il lavaggio loblò tende a scaldarsi. Se devessere spostata, lavorare in due o trepersone con la massima attenzione. Mai da soliperché la macchina è molto pesante. Prima di introdurre la biancheria controlla che ilcestello sia vuoto. Smaltimento Smaltimento del materiale di imballaggio:attenersi alle norme locali, così gli imballaggipotranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti diapparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano esseresmaltiti nel normale flusso dei rifiuti solidi urbani.Gli apparecchi dismessi devono essere raccoltiseparatamente per ottimizzare il tasso di recuperoe riciclaggio dei materiali che li compongono edimpedire potenziali danni per la salute e l'ambiente.Il simbolo del cestino barrato è riportato su tutti iprodotti per ricordare gli obblighi di raccoltaseparata.Per ulteriori informazioni, sulla corretta dismissionedegli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Risparmiare detersivo, acqua, energia e tempo Per non sprecare risorse bisogna utilizzare lamacchina con il massimo carico. Un carico pieno alposto di due mezzi fa risparmiare fino al 50% di energia. Trattando le macchie con uno scioglimacchia olasciandole in ammollo prima del lavaggio, siriduce la necessità di lavare ad alte temperature. Dosare bene il detersivo in base alla durezzadellacqua, al grado di sporco e alla quantità dibiancheria evita sprechi e protegge lambiente:pur biodegradabili, i detersivi contengono elementiche alterano lequilibrio della natura. Inoltre evitareil più possibile lammorbidente. Effettuando i lavaggi dal tardo pomeriggio fino alleprime ore del mattino si collabora a ridurre ilcarico di assorbimento delle aziende elettriche. Sistema raccogli-gocce La macchina è equipaggiata con un sistema racco-gli-gocce sulla parte interna della porta per catturareeventuali gocce d'acqua residue a fine ciclo.Si consiglia di verificare periodicamente il livello diumidità della spugnetta presente nel cassettinoraccogli-gocce. In caso di necessità è possibilepulirla o sostituirla come segue:1. estrarre il cassettino,esercitando una leggerapressione sulla parteinferiore dello stesso.2. rimuovere la spugnapresente al suo interno,sciacquarla in acquacorrente e strizzarlaaccuratamente. E'anche possibile sostituir-la con una delle spugne di ricambio fornite in dota-zione.3. reinserire la spugna all'interno del cassetto.4. rimontare il cassettino sulla porta, avendo curache le molle presenti sulla porta stessa si inseri-scano correttamente nelle apposite sedi presentisul cassettino.5. verificare che il cassettino rientri correttamentenella sua sede.

Manutenzione e cura Escludere acqua e corrente elettrica Chiudere il rubinetto dellacqua dopo ogni lavaggio. Si limita così lusura dellimpianto idraulico della macchina e si elimina il pericolo di perdite. Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione. Pulire la macchina La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi. Pulire il cassetto dei detersivi Si raccomanda di verificare che non siano presenti detersivi o acqua all'interno del cassetto detersivi prima di estrarlo. Qualora fossero presenti fare attenzione in quanto potrebbero fuoriuscire dal cassetto durante la sua rimozione. Il cassetto detersivi di questa lavabiancheria viene pulito automaticamente durante i cicli di lavaggio. E tuttavia possibile in rari casi che, utilizzando partico- lari detersivi, possano formarsi alcuni residui. Per pulire manualmente il cassetto, eseguire le seguenti operazioni:

accedere al cassetto.

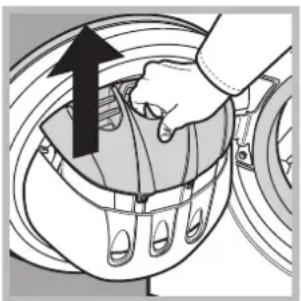

2. Estrarre il cassetto

verso lalto, afferrandolo per la vaschetta centra- le come indicato nella figura. Non afferrare il cassetto per la griglia, perché si rischierebbe di danneggiarla.

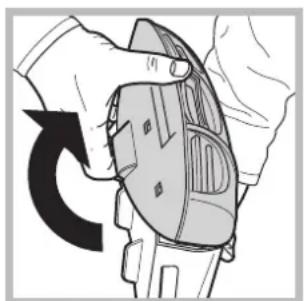

3. Sganciare la coper-

tura del cassetto per avere accesso alle vaschetta, come indicato nella figura.

4. Lavare il cassetto

sotto lacqua corrente.

copertura e reinserire il cassetto nel suo alloggiamento, fino a sentire lo scatto. Curare oblò e cestello Lasciare sempre socchiuso loblò per evitare che si formino cattivi odori. Pulire la pompa La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa. Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina. Per accedere alla precamera:

1. rimuovere la prote-

zione posta nella parte bassa della lavabiancheria, ruotandola in senso antiorario (vedi figura);

2. svitare il coperchio

ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po dacqua;

3. pulire accuratamente linterno;

4. riavvitare il coperchio;

5. riavvitare il tappo di protezione ruotandolo in

senso orario avendo cura che la freccia indicata sulla parte interna del tappo stesso sia posta verso l'alto. Controllare il tubo di alimentazione dellacqua Controllare il tubo di alimentazione almeno una volta allanno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potreb- bero provocare improvvise spaccature. Non utilizzare mai tubi già usati.23

Può accadere che la macchina non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie e rimedi Anomalie: La macchina non si accende. Il ciclo di lavaggio non inizia. La macchina non carica acqua (la spia OBLÒ BLOCCATO lam- peggia rapidamente). La macchina carica e scarica acqua di continuo. La macchina non scarica o non centrifuga. La macchina vibra molto durante la centrifuga. La macchina perde acqua. La spia OBLÒ BLOCCATO lam- peggia in modo molto veloce. Si forma troppa schiuma. Possibili cause / Soluzione: La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. In casa non cè corrente. Loblò non è ben chiuso. Il pulsante ACCENSIONE/SPEGNIMENTO non è stato premuto. I pulsanti AVVIO PROGRAMMA non sono stati premuti (stanno ancora lampeggiando). Il rubinetto dellacqua non è aperto. Il tubo di alimentazione dellacqua non è collegato al rubinetto. Il tubo è piegato. Il rubinetto dellacqua non è aperto. In casa manca lacqua. Non cè sufficiente pressione. I pulsanti AVVIO PROGRAMMA non sono stati premuti (stanno ancora lampeggiando). Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi Installazione). Lestremità del tubo di scarico è immersa nellacqua (vedi Installazione). Lo scarico a muro non ha lo sfiato daria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dellacqua, spegnere la macchina e chiamare lAssistenza. Se labitazio- ne si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la macchina carica e scarica acqua di continuo. Per eliminare linconveniente sono disponibili in commercio apposite valvole anti-sifonaggio. Il tubo di scarico è piegato (vedi Installazione). La conduttura di scarico è ostruita. Le viti di protezione per il trasporto non sono state rimosse al momento dellinstallazione. Rimuovere le viti (vedi Installazione). La macchina non è in piano (vedi Installazione). La macchina è stretta tra mobili e muro (vedi Installazione). Il tubo di alimentazione dellacqua non è ben avvitato (vedi Installazione). Il cassetto dei detersivi è intasato (per pulirlo vedi Manutenzione e cura). Il tubo di scarico non è fissato bene (vedi Installazione). Il sistema raccogli-gocce è pieno. Pulire la spugnetta o sostituirla (vedi "Precauzioni e Consigli"). Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla. Sarà necessario avviare il ciclo da capo. Se lanomalia persiste, chiamare lAssistenza. Il detersivo non è specifico per macchina (deve esserci la dicitura per lavatrice, a mano e in lavatrice, o simili). Il dosaggio è stato eccessivo.24

Assistenza Prima di contattare lAssistenza: Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e rimedi); Riavviare il programma per controllare se linconveniente è stato ovviato; In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato. In caso di errata installazione o uso non corretto potrete essere chiamati al pagamento dellintervento. Non ricorrere mai a tecnici non autorizzati. Comunicare: il tipo di anomalia; il modello della macchina (Mod.); il numero di serie (S/N);Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio. Assistenza Attiva 7 giorni su 7

In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*.Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza TecnicoAutorizzato più vicino al luogo da cui si chiama.È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.F
