MANUALE UTENTE STRDH750 SONY

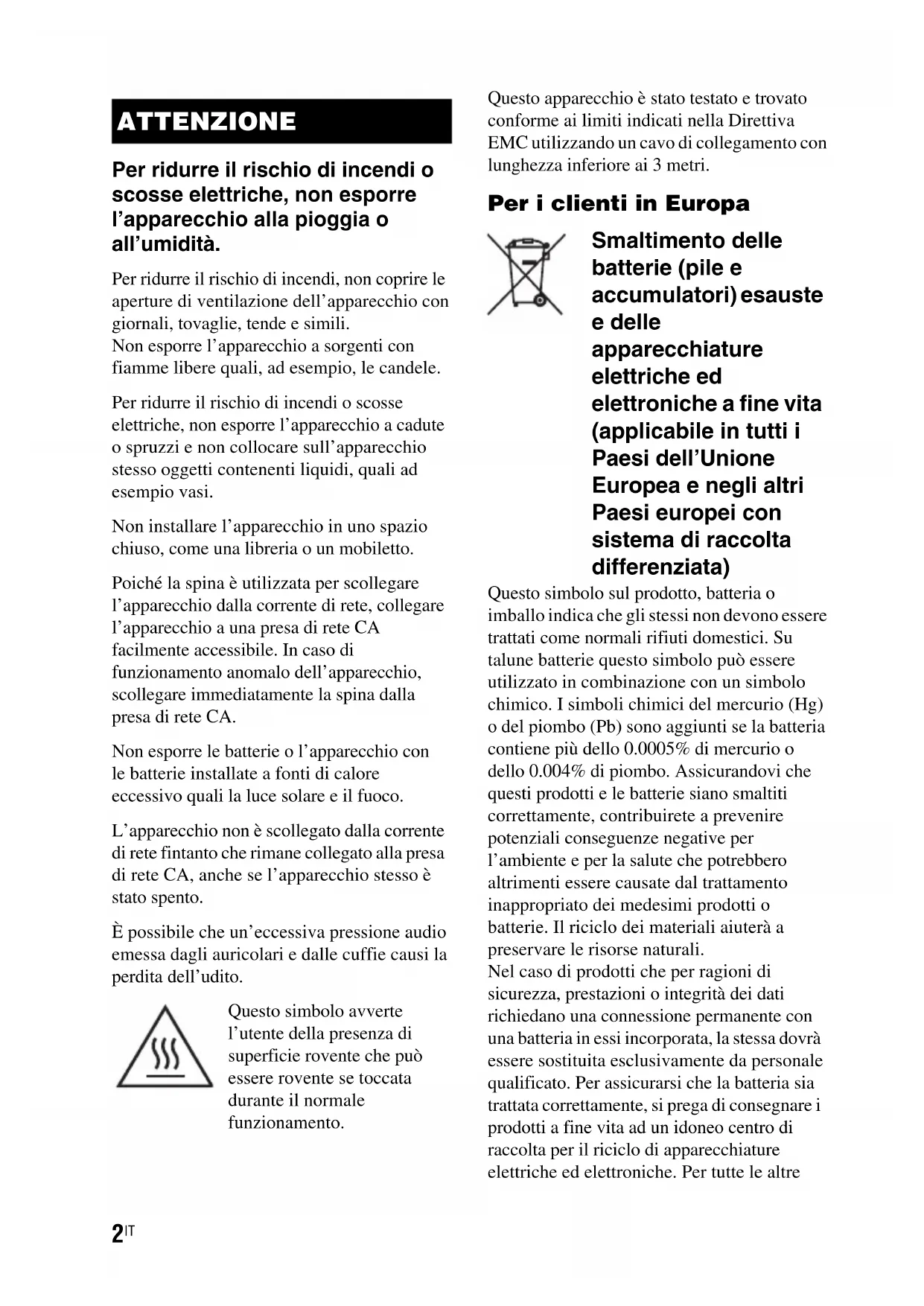

Per ridurre il rischio di incendi o scosse elettriche, non esporre l’apparecchio alla pioggia o all’umidità. Per ridurre il rischio di incendi, non coprire le aperture di ventilazione dell’apparecchio con giornali, tovaglie, tende e simili. Non esporre l’apparecchio a sorgenti con fiamme libere quali, ad esempio, le candele. Per ridurre il rischio di incendi o scosse elettriche, non esporre l’apparecchio a cadute o spruzzi e non collocare sull’apparecchio stesso oggetti contenenti liquidi, quali ad esempio vasi. Non installare l’apparecchio in uno spazio chiuso, come una libreria o un mobiletto. Poiché la spina è utilizzata per scollegare l’apparecchio dalla corrente di rete, collegare l’apparecchio a una presa di rete CA facilmente accessibile. In caso di funzionamento anomalo dell’apparecchio, scollegare immediatamente la spina dalla presa di rete CA. Non esporre le batterie o l’apparecchio con le batterie installate a fonti di calore eccessivo quali la luce solare e il fuoco. L’apparecchio non è scollegato dalla corrente di rete fintanto che rimane collegato alla presa di rete CA, anche se l’apparecchio stesso è stato spento. È possibile che un’eccessiva pressione audio emessa dagli auricolari e dalle cuffie causi la perdita dell’udito. Questo simbolo avverte l’utente della presenza di superficie rovente che può essere rovente se toccata durante il normale funzionamento. Questo apparecchio è stato testato e trovato conforme ai limiti indicati nella Direttiva EMC utilizzando un cavo di collegamento con lunghezza inferiore ai 3 metri. Per i clienti in Europa Smaltimento delle batterie (pile e accumulatori) esauste e delle apparecchiature elettriche ed elettroniche a fine vita (applicabile in tutti i Paesi dell’Unione Europea e negli altri Paesi europei con sistema di raccolta differenziata) Questo simbolo sul prodotto, batteria o imballo indica che gli stessi non devono essere trattati come normali rifiuti domestici. Su talune batterie questo simbolo può essere utilizzato in combinazione con un simbolo chimico. I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti se la batteria contiene più dello 0.0005% di mercurio o dello 0.004% di piombo. Assicurandovi che questi prodotti e le batterie siano smaltiti correttamente, contribuirete a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal trattamento inappropriato dei medesimi prodotti o batterie. Il riciclo dei materiali aiuterà a preservare le risorse naturali. Nel caso di prodotti che per ragioni di sicurezza, prestazioni o integrità dei dati richiedano una connessione permanente con una batteria in essi incorporata, la stessa dovrà essere sostituita esclusivamente da personale qualificato. Per assicurarsi che la batteria sia trattata correttamente, si prega di consegnare i prodotti a fine vita ad un idoneo centro di raccolta per il riciclo di apparecchiature elettriche ed elettroniche. Per tutte le altre ATTENZIONE3

batterie, si prega di consultare la sezione relativa alla rimozione sicura della batteria dal prodotto. Si prega di consegnare le batterie ad un idoneo centro di raccolta per il riciclo delle batterie esauste. Per informazioni più dettagliate sul riciclo di questi prodotti o batterie, si prega di contattare il vostro Comune, il servizio di smaltimento rifiuti ovvero il punto vendita presso il quale è stato acquistato il prodotto o la batteria. In caso di smaltimento abusivo di batterie o di apparecchiature elettriche ed elettroniche potrebbero essere applicate le sanzioni previste dalla normativa vigente (valido solo per l’Italia). Nota per i clienti: le seguenti informazioni sono applicabili esclusivamente agli apparecchi venduti nei paesi in cui sono in vigore le Direttive UE. Questo prodotto è stato fabbricato da o per conto di Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione Europea, dovranno essere indirizzate al rappresentante autorizzato, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. Per qualsiasi informazione relativa al servizio o la garanzia, si prega di fare riferimento agli indirizzi riportati separatamente sui documenti relativi all’assistenza o sui certificati di garanzia. Con il presente documento, Sony Corp. dichiara che questo apparecchio è conforme ai requisiti essenziali e alle altre disposizioni in materia previste dalla Direttiva 1999/5/CE. Per maggiori informazioni, accedere all’URL: http://www.compliance.sony.de/ Questo ricevitore incorpora Dolby* Digital e Pro Logic Surround e il DTS** Digital Surround System.

• Prodotto su licenza di Dolby Laboratories. Dolby, Pro Logic, Surround EX e il simbolo della doppia D sono marchi di Dolby Laboratories. ** Per informazioni sui brevetti DTS si prega di visitare il sito http://patents.dts.com. Prodotto su licenza DTS Licensing Limited. DTS, DTS-HD, il simbolo, & DTS e il simbolo insieme sono marchi registrati di proprietà DTS, Inc.; DTS-HD Master Audio è un marchio della medesima società. © DTS, Inc. Tutti i diritti riservati. Questo ricevitore incorpora la tecnologia High-Definition Multimedia Interface (HDMI

I termini HDMI e High-Definition Multimedia Interface, e il logo HDMI sono marchi di proprietà o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi. iPhone, iPod, iPod classic, iPod nano e iPod touch sono marchi di proprietà di Apple Inc., registrati negli Stati Uniti d’America ed in altri Paesi. App Store è un marchio di servizio di proprietà di Apple Inc. Tutti gli altri marchi di proprietà e marchi registrati sono dei rispettivi proprietari. Nel presente manuale, i marchi ™ e ® non sono specificati. “Made for iPod” e “Made for iPhone” sono indicazioni che identificano accessori elettronici progettati per essere collegati, rispettivamente ad un iPod, o un iPhone, e certificati dai rispettivi produttori come conformi agli standards funzionali di Apple. Apple non é responsabile del funzionamento di questo accessorio nè della sua conformità Informazioni sul copyright4

agli standards normativi e di sicurezza. E’ possibile che l’uso di questo accessorio con iPod o iPhone possa interferire con le funzionalità wireless. Windows Media è un marchio registrato o un marchio di proprietà di Microsoft Corporation negli Stati Uniti e/o in altri paesi. Questo prodotto è protetto da alcuni diritti di proprietà intellettuale di Microsoft Corporation. L’uso o la distribuzione di questa tecnologia al di fuori di questo prodotto è vietato senza la licenza di Microsoft o di un’affiliata Microsoft autorizzata. Tecnologia di codifica audio MPEG Layer-3 e brevetti concessi in licenza da Fraunhofer IIS e Thomson. “x.v.Color (x.v.Colour)” e il logo “x.v.Color (x.v.Colour)” sono marchi di proprietà di Sony Corporation. “BRAVIA” è un marchio di proprietà di Sony Corporation. “PlayStation” è un marchio registrato di proprietà di Sony Computer Entertainment Inc. “WALKMAN” e il logo “WALKMAN” sono marchi registrati di proprietà di Sony Corporation. MICROVAULT è un marchio di proprietà di Sony Corporation. MHL, Mobile High-Definition Link e il logo MHL sono marchi o marchi registrati di proprietà di MHL Licensing, LLC. Il marchio e i loghi Bluetooth

sono marchi registrati di proprietà di Bluetooth SIG, Inc., e qualsiasi utilizzo di tali marchi da parte di Sony Corporation viene effettuato sotto licenza. Altri marchi di proprietà e denominazioni commerciali sono di appartenenza dei rispettivi proprietari. © 2013 CSR plc e le società del proprio gruppo. Il simbolo aptX

e il logo aptX sono marchi di proprietà di CSR plc o di una delle società del proprio gruppo e potrebbero essere registrati in una o più giurisdizioni. N Mark è un marchio o un marchio registrato di NFC Forum, Inc. negli Stati Uniti e in altre paesi. Android™ è un marchio di proprietà Google Inc. Google Play™ è un marchio di proprietà Google Inc. Precauzioni Sicurezza Se oggetti solidi o sostanze liquide penetrano nel rivestimento, scollegare il ricevitore e farlo controllare da personale qualificato prima di utilizzarlo di nuovo. Fonti di alimentazione

• Prima di utilizzare il ricevitore, accertarsi che la tensione operativa sia identica a quella della fonte di alimentazione locale. La tensione operativa è riportata sulla targhetta posta nella parte posteriore del ricevitore.

• L’apparecchio non è scollegato dalla fonte di alimentazione CA fintanto che rimane collegato alla presa di rete, anche se l’apparecchio stesso è stato spento.

• Se si prevede di non utilizzare il ricevitore per un periodo di tempo prolungato, accertarsi di scollegarlo dalla presa di rete. Per scollegare il cavo di alimentazione CA, afferrare la spina e mai il cavo stesso.

• Il cavo di alimentazione CA deve essere sostituito esclusivamente presso un centro di assistenza qualificato.5

Calore Sebbene durante l’uso il ricevitore si scaldi, non si tratta di un problema di funzionamento. Se il ricevitore viene utilizzato in modo continuo a livelli di volume elevati, la temperatura del rivestimento nelle parti superiore, laterale e inferiore aumenta considerevolmente. Per evitare scottature, non toccare il rivestimento. Collocazione

• Posizionare il ricevitore in un luogo adeguatamente ventilato, onde evitare il surriscaldamento del ricevitore e prolungarne così la vita utile.

• Non collocare il ricevitore in prossimità di fonti di calore o in luoghi soggetti a luce solare diretta, polvere eccessiva o urti meccanici.

• Non appoggiare sull’apparecchio oggetti che potrebbero bloccare le prese di ventilazione, causando problemi di funzionamento.

• Non collocare il ricevitore in prossimità di apparecchi quali televisori, videoregistratori o piastre a cassette. (Se il ricevitore viene utilizzato in combinazione con un televisore, un videoregistratore o una piastra a cassette e si trova eccessivamente vicino a tale apparecchio, si potrebbero verificare dei disturbi che danneggerebbero la qualità delle immagini. Questa eventualità è particolarmente concreta nel caso venga utilizzata un’antenna per interni. Pertanto, si consiglia di utilizzare un’antenna per esterni.)

• Prestare attenzione se il ricevitore viene collocato su superfici trattate con sostanze quali cera, olio, lucido, ecc., in quanto esse potrebbero macchiarsi o perdere colore. Funzionamento Prima di collegare altri apparecchi, accertarsi di spegnere e scollegare il ricevitore. Pulizia Pulire il rivestimento, il pannello e i comandi con un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di spugnette o polveri abrasive, né solventi quali alcol o benzina. Note sulla comunicazione Bluetooth

• I dispositivi Bluetooth vanno utilizzati in un raggio di circa 10 metri (distanza senza ostacoli) l’uno dall’altro. La portata effettiva di comunicazione potrebbe ridursi nelle condizioni seguenti. – Quando tra i dispositivi Bluetooth è frapposta una persona, un corpo metallico, una parete o un altro ostacolo. – In ubicazioni in cui sia installata una rete LAN wireless – In prossimità di forni a microonde accesi – In ubicazioni in cui siano presenti altre onde elettromagnetiche

• I dispositivi Bluetooth e le reti LAN wireless (IEEE 802.11b/g) utilizzano la stessa banda di frequenza (2,4 GHz). Quando si utilizza il proprio dispositivo Bluetooth in prossimità di un dispositivo dotato di funzionalità LAN wireless, potrebbero verificarsi interferenze elettromagnetiche. Questo fenomeno potrebbe provocare la riduzione della velocità di trasferimento dei dati, disturbi o l’impossibilità di effettuare una connessione. Qualora si verifichi questa eventualità, provare le azioni correttive seguenti: – Usare il ricevitore ad almeno 10 metri dal dispositivo LAN wireless. – Spegnere l’apparecchio LAN wireless quando si utilizza il proprio dispositivo Bluetooth entro una distanza di 10 metri.6

– Avvicinare quanto più possibile fra loro il ricevitore e il dispositivo Bluetooth.

• Le onde radio trasmesse da questo sistema possono interferire con il funzionamento di alcuni dispositivi medici. Poiché tale interferenza può provocare un malfunzionamento, spegnere sempre il ricevitore e il dispositivo Bluetooth in questi tipi di luogo: – Negli ospedali, sui treni, negli aerei, presso i distributori di benzina e in qualsiasi luogo in cui possano essere presenti gas infiammabili – In prossimità di porte automatiche o allarmi antincendio

• Questo ricevitore è compatibile con le funzioni di sicurezza conformi alla specifica Bluetooth, rendendo in tal modo sicure le connessioni. Tuttavia, tale sicurezza potrebbe risultare insufficiente, a seconda dell’impostazione dei contenuti e di altri fattori; pertanto, fare sempre attenzione quando si effettuano comunicazioni utilizzando la tecnologia Bluetooth.

• Sony non può essere considerata responsabile in alcun modo per eventuali danni o altre perdite derivanti da fughe di informazioni durante le comunicazioni effettuate utilizzando la tecnologia Bluetooth.

• Non si garantisce la comunicazione con tutti i dispositivi Bluetooth funzionanti con il medesimo profilo del ricevitore.

• I dispositivi Bluetooth connessi al ricevitore devono essere conformi alla specifica Bluetooth definita da Bluetooth SIG, Inc. e tale conformità deve essere certificata. Tuttavia, anche quando un dispositivo è conforme alla specifica Bluetooth, possono sussistere dei casi in cui le funzionalità o le caratteristiche tecniche del dispositivo Bluetooth possono rendere impossibile la connessione, o risultare in metodi di controllo, visualizzazione o funzionamento diversi.

• A seconda del dispositivo Bluetooth connesso al sistema, dell’ambiente di comunicazione o delle condizioni circostanti potrebbero verificarsi disturbi oppure l’audio potrebbe interrompersi. In caso di domande o problemi relativi al ricevitore, rivolgersi ad un rivenditore Sony. Caratteristiche tecniche Sezione amplificatore Uscita di potenza RMS minima

(6 ohm, 20 Hz – 20 kHz, THD 0,09%) 90 W + 90 W Uscita di potenza nel modo stereo

(6 ohm, 1 kHz, THD 1%) 105 W + 105 W Uscita di potenza nel modo surround 1)2) (6 ohm, 1 kHz, THD 0,9%) 145 W per canale

Misurata nelle seguenti condizioni: Requisiti di alimentazione: 230 V CA, 50 Hz

Uscita di potenza di riferimento per i diffusori anteriori, centrali, surround, surround posteriore e anteriori superiori. A seconda delle impostazioni del campo sonoro e della sorgente, è possibile che l’audio non venga trasmesso. Risposta in frequenza Analogica 10 Hz – 100 kHz, +0,5/–2 dB (con campo sonoro ed equalizzatore bypassati) Ingressi Analogici Sensibilità: 500 mV/50 kohm S/N

Uscite (Analogiche) SUBWOOFER Tensione: 2 V/1 kohm Equalizzatore Livelli di guadagno ±10 dB, incrementi di 1 dB

INPUT SHORT (con campo sonoro ed equalizzatore bypassati).

Rete caricata, livello di ingresso. Sezione sintonizzatore FM Gamma di sintonia 87,5 MHz – 108,0 MHz Antenna Antenna a filo FM Terminali antenna 75 ohm, sbilanciati Sezione sintonizzatore AM Gamma di sintonia 531 kHz – 1.602 kHz (incremento di 9kHz) Antenna Antenna a telaio Sezione video Ingressi/Uscite Video: 1 Vp-p, 75 ohm8

Video HDMI Ingresso/Uscita (Blocco ripetitore HDMI)

Supporta soltanto il formato YUV 4:2:0 a 8 bit.

Supporta soltanto il formato da 8 bit.

Questi formati sono altresì compatibili con la connessione MHL. Sezione MHL Versione MHL compatibile MHL 2 Corrente massima 900 mA Formato 2D

La tecnologia USB è utilizzabile con i seguenti apparecchi: iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPhone 3GS, iPhone 3G, iPod touch (dalla 2

generazione), iPod classic e iPod nano (dalla 3

generazione). La tecnologia Bluetooth è utilizzabile con i seguenti apparecchi: iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPhone 3GS e iPod touch (4

generazione). Con questo ricevitore è possibile usare l’applicazione “SongPal” con la connessione Bluetooth. Sezione USB Formati supportati* MP3 (MPEG 1 Audio Layer-3): 32 kbps – 320 kbps, VBR WMA: 48 kbps – 192 kbps AAC: 48 kbps – 320 kbps WAV: da 8 a 48 kHz, PCM a 16 bit

• La compatibilità con tutti i software di codifica/ scrittura, dispositivi di registrazione e supporti di registrazione non può essere garantita. Tipo di dispositivo USB supportato Classe memoria di massa Corrente massima 500 mA Sezione Bluetooth Sistema di comunicazione Specifica Bluetooth versione 3.0 Uscita Specifica di potenza Bluetooth categoria

Distanza massima di comunicazione In linea d’aria senza ostacoli, circa: 10 m

Banda di frequenza Banda da 2,4 GHz (da 2,4000 GHz – 2,4835 GHz) Metodo di modulazione FHSS (Freq Hopping Spread Spectrum) Profili Bluetooth compatibili

, AAC, aptX Gamma di frequenze (A2DP) 20 Hz – 20.000 Hz (Frequenza di campionamento 44,1 kHz)

La distanza effettiva varia a seconda di fattori quali ostacoli tra i dispositivi, campi magnetici intorno a un forno a microonde, elettricità statica, presenza di telefoni senza filo, sensibilità di ricezione, prestazioni dell’antenna, sistema operativo, applicazione software e così via.

I profili standard Bluetooth denotano lo scopo delle comunicazioni Bluetooth tra i dispositivi.

Codec: formato di compressione e conversione dei segnali audio

Codec di sottobanda10

Generali Requisiti di alimentazione 230V CA, 50/60Hz Consumo energetico 240 W Consumo energetico (nel modo di attesa) 0,3 W (quando [Control for HDMI], [Pass Through] e [Bluetooth Standby] sono impostati su [Off]). 0,5 W (quando [Control for HDMI] e [Bluetooth Standby] sono impostati su [On] e [Pass Through] è impostato su [Off].) Dimensioni (larghezza/altezza/profondità) (circa) 430 mm × 156 mm × 329,4 mm inclusi i comandi e le parti sporgenti Peso (circa) 7,6 kg Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.2
