Caratteristiche	Dettagli
Tipo di stufa	Stufa a pellet
Potenza nominale	9 kW
Rendimento	90%
Capacità del serbatoio	25 kg
Dimensioni (L x P x A)	600 x 600 x 1 200 mm
Peso	150 kg
Tipo di combustibile	Pellet di legno
Emissione di CO2	0,03 %
Controllo della temperatura	Termostato integrato
Utilizzo	Riscaldamento supplementare o principale nelle abitazioni
Manutenzione ordinaria	Pulizia regolare del focolare e del cassetto cenere
Manutenzione	Controllo annuale da parte di un professionista consigliato
Sicurezza	Sistema di sicurezza contro il surriscaldamento
Garanzia	2 anni
Certificazioni	CE, Fiamma Verde
Informazioni aggiuntive	Compatibile con sistemi di domotica

Domande frequenti - Ecofire Giorgia 9 aria Palazzetti

Come si accende la stufa Palazzetti Ecofire Giorgia 9 aria?

Per accendere la stufa, assicurarsi che il serbatoio dei pellet sia pieno. Regolare il termostato alla temperatura desiderata, quindi premere il pulsante di accensione. Seguire le istruzioni del manuale per un avvio in tutta sicurezza.

Cosa fare se la stufa non si avvia?

Verificare che il serbatoio dei pellet sia pieno e che i pellet non siano bloccati. Assicurarsi che l'alimentazione elettrica funzioni e che i parametri del termostato siano impostati correttamente.

Come si pulisce la stufa?

Per pulire la stufa, spegnerla e lasciarla raffreddare. Rimuovere la cenere con un aspiracenere, pulire il vetro con un prodotto adatto e controllare i condotti di scarico per evitare ostruzioni.

Qual è il consumo energetico della stufa?

Il consumo energetico dipende dalla temperatura impostata e dall'utilizzo. In generale, la Palazzetti Ecofire Giorgia 9 aria ha una potenza di 9 kW e può consumare tra 0,5 e 1,5 kg di pellet all'ora.

C'è una garanzia per questo prodotto?

Sì, la stufa Palazzetti Ecofire Giorgia 9 aria è generalmente fornita con una garanzia di 2 anni. Verificare le condizioni specifiche nel manuale dell'utente o presso il rivenditore.

Come si regola la temperatura della stufa?

La temperatura può essere regolata tramite il termostato integrato. Ruotare la manopola per aumentare o diminuire la temperatura desiderata. La stufa si adatterà automaticamente per mantenere la temperatura selezionata.

La stufa fa rumore durante il funzionamento?

Si può sentire un leggero rumore durante il funzionamento della ventola, ma non dovrebbe essere eccessivo. Se il rumore è anomalo, verificare che la stufa sia installata correttamente e che non ci siano parti allentate.

Come si riconosce se i pellet sono di buona qualità?

I pellet di buona qualità devono essere densi, secchi e avere un basso contenuto di cenere. Controllare anche che la confezione indichi le norme EN o DIN.

Cosa fare se appare un errore sul pannello di controllo?

Consultare il manuale d'uso per identificare il codice di errore. Molti errori possono essere risolti resettando la stufa o controllando le connessioni elettriche.

MANUALE UTENTE Ecofire Giorgia 9 aria Palazzetti

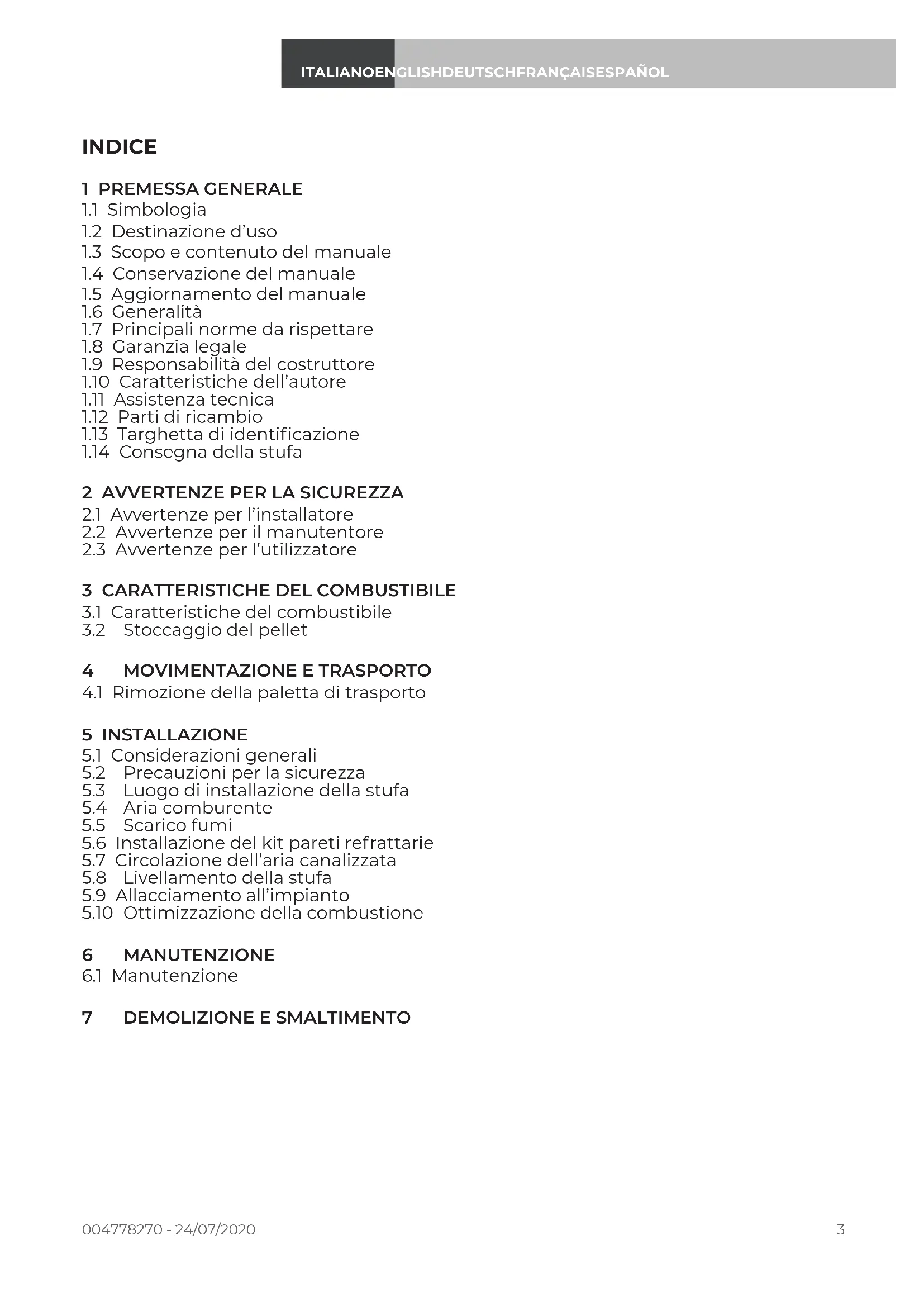

ECOFIRE GIORGIA MANUALE INSTALLAZIONE Il presente manuale è parte integrante del prodotto. Si raccomanda di leggere attentamente le istruzioni prima dell’installazione, manutenzione o utilizzo del prodotto.

1.2 Destinazione d’uso

1.3 Scopo e contenuto del manuale

1.4 Conservazione del manuale

1.5 Aggiornamento del manuale

1.7 Principali norme da rispettare

1.9 Responsabilità del costruttore

1.10 Caratteristiche dell’autore

1.11 Assistenza tecnica

1.12 Parti di ricambio

1.13 Targhetta di identificazione

1.14 Consegna della stufa

2 AVVERTENZE PER LA SICUREZZA

2.1 Avvertenze per l’installatore

2.2 Avvertenze per il manutentore

2.3 Avvertenze per l’utilizzatore

3.2 Stoccaggio del pellet

4 MOVIMENTAZIONE E TRASPORTO

4.1 Rimozione della paletta di trasporto

5.1 Considerazioni generali

5.2 Precauzioni per la sicurezza

5.3 Luogo di installazione della stufa

5.6 Installazione del kit pareti refrattarie

5.7 Circolazione dell’aria canalizzata

5.8 Livellamento della stufa

5.9 Allacciamento all’impianto

5.10 Ottimizzazione della combustione

7 DEMOLIZIONE E SMALTIMENTO

004778270 - 24/07/2020 3L’apparecchio non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio. La destinazione d’uso sopra riportata e le configurazioni previste della stufa sono le uniche ammesse dal costruttore: non utilizzare la stufa in disaccordo con le indicazioni fornite.

1.3 Scopo e contenuto del manuale

Lo scopo del manuale è quello di fornire le regole fondamentali e di base per una corretta installazione, manutenzione e uso del prodotto. La scrupolosa osservanza di quanto in esso descritto garantisce un elevato grado di sicurezza e produttività della stufa.

1.4 Conservazione del manuale

Conservazione e consultazione Il manuale deve essere conservato con cura e deve essere sempre disponibile per la consultazione, sia da parte dell’utilizzatore che degli addetti al montaggio ed alla manutenzione. Il manuale d’installazione è parte integrante della stufa. Deterioramento o smarrimento In caso di necessità fare richiesta di un’ulteriore copia a Palazzetti. Cessione della stufa In caso di cessione della stufa l’utente è obbligato a consegnare al nuovo acquirente anche il presente manuale.

1.5 Aggiornamento manuale

Il presente manuale rispecchia lo stato dell’arte al momento dell’immissione sul mercato della stufa. I prodotti già presenti sul mercato, con la relativa documentazione tecnica, non verranno conside- rati da Palazzetti carenti o inadeguati a seguito di eventuali modifiche, adeguamenti o applica- zione di nuove tecnologie su prodotti di nuova commercializzazione.

Informazioni In caso di scambio di informazioni con il Costruttore della stufa fare riferimento al numero di serie ed ai dati identificativi indicati sulla targhetta matricola del prodotto. 1 PREMESSA GENERALE Il prodotto, oggetto del presente manuale, è costruito e collaudato seguendo le prescrizioni di sicurezza indicate nelle direttive europee di riferimento. Questo manuale è indirizzato ai proprietari della stufa, agli installatori, utilizzatori e manutentori delle stufe ed è parte integrante del prodotto. In caso di dubbi sul contenuto e per ogni chiarimento contattare il costruttore o il servizio di assistenza tecnica autorizzato citando il numero del paragrafo dell’argomento in discussione. La stampa, la traduzione e la riproduzione anche parziale del presente manuale s’intendono vincolate dall’autorizzazione Palazzetti. Le informazioni tecniche, le rappresentazioni grafiche e le specifiche presenti in questo manuale non sono divulgabili. Non operare se non si sono ben comprese tutte le notizie riportate nel manuale; in caso di dubbi richiedere sempre la consulenza o l’intervento di personale specializzato Palazzetti. Palazzetti si riserva il diritto di modificare specifiche e caratteristiche tecniche e/o funzionali della stufa in qualsiasi momento senza darne preavviso.

Nel presente manuale i punti di rilevante importanza sono evidenziati dalla seguente simbologia: Indicazione: Indicazioni concernenti il corretto utilizzo del prodotto e le responsabilità dei preposti. Attenzione: Punto nel quale viene espres- sa una nota di particolare rilevanza. Pericolo: Viene espressa un’importante nota di comportamento per la prevenzio- ne di infortuni o danni materiali.

1.2 Destinazione d’uso

Il prodotto, oggetto del presente manuale, è un focolare per riscaldamento domestico da interno, alimentato esclusivamente a pellet di legno, mediante funzionamento automatico. La stufa funziona unicamente con la porta del focolare chiusa. Non si deve mai aprire la portina durante il funzionamento della stufa. 004778270 - 24/07/2020 4ITALIANO ENGLISH DEUTSCH FRANÇAIS ESPAÑOL Manutenzione straordinaria Le operazioni di manutenzione straordinaria devono essere eseguite da personale qualificato ed abilitato ad intervenire sul modello di stufa a cui fa riferimento il presente manuale. Responsabilità delle opere di installazione La responsabilità delle opere eseguite per l’installazione della stufa non può essere considerata a carico della PALAZZETTI, essa è, e rimane, a carico dell’installatore, al quale è demandata l’esecuzione delle verifiche relative alla canna fumaria e della presa d’aria ed alla correttezza delle soluzioni di installazione proposte. Inoltre devono essere rispettate tutte le norme di sicurezza previste dalla legislazione specifica vigente nello stato dove la stessa è installata. Uso L’uso della stufa è subordinato, oltre che alle prescrizioni contenute nel presente manuale, anche al rispetto di tutte le norme di sicurezza previste dalla legislazione specifica vigente nello stato dove la stessa è installata.

1.7 Principali norme da rispettare

Direttiva 2014/35/UE: “Materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione “. Direttiva 2014/30/UE: “Ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica”. Direttiva 89/391/CEE: “Attuazione delle misure volte a promuovere il miglioramento della sicurezza e della salute dei lavoratori durante il lavoro”. Regolamento UE 305/2011: “fissa condizioni armonizzate per la commercializzazione dei prodotti da costruzione e abroga la direttiva 89/106/CEE”. Direttiva 199/34/CE: “Concernente il riavvicinamento delle disposizioni legislative, regolamentari ed amministrative degli stati membri in materia di responsabilità per danno da prodotti difettosi”. Direttiva 2014/53/UE: “Riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità”. Norma EN 14785:2006: Concernente “Apparecchi per il riscaldamento domestico alimentati con pellet di legno - Requisiti e metodi di prova.

L’utente per poter usufruire della garanzia legale, di cui alla Direttiva CEE 1999/44/CE deve osservare scrupolosamente le prescrizioni indicate nel presente manuale, ed in particolare:

• operare sempre nei limiti d’impiego della stufa;

• effettuare sempre una costante e diligente manutenzione;

• autorizzare all’uso della stufa persone di provata capacità, attitudine ed adeguatamente addestrate allo scopo;

• utilizzare componenti di ricambio originali e specifici per il modello di stufa. E’ inoltre necessario fornire:

• ricevuta fiscale con la data d’acquisto;

• certificato di conformità dell’installazione rilasciata dall’installatore. L’inosservanza delle prescrizioni contenute in questo manuale implicherà l’immediata decadenza della garanzia.

1.9 Responsabilità del costruttore

Con la consegna del presente manuale PALAZZETTI declina ogni responsabilità, sia civile che penale, diretta o indiretta, dovuta a:

• installazione non conforme alle normative vigenti nel paese ed alle direttive di sicurezza;

• inosservanza parziale o totale delle istruzioni contenute nel manuale;

• installazione da parte di personale non qualificato e non addestrato;

• uso non conforme alle direttive di sicurezza;

• modifiche e riparazioni non autorizzate dal Costruttore effettuate sulla stufa;

• utilizzo di ricambi non originali o non specifici per il modello di stufa;

• carenza di manutenzione;

1.10 Caratteristiche dell’utilizzatore

L’utilizzatore della stufa deve essere una persona adulta e responsabile provvista delle conoscenze tecniche necessarie per la manutenzione ordinaria dei componenti della stufa. Fare attenzione che i bambini non si avvi- cinino alla stufa, mentre è in funzione, con l’intento di giocarvi.

1.11 Assistenza tecnica

Palazzetti mette a disposizione una fitta rete di centri di assistenza tecnici specializzati, formati e preparati direttamente in azienda. La sede centrale e la nostra rete vendita è a vostra disposizione per indirizzarvi al più vicino centro di assistenza autorizzato. 004778270 - 24/07/2020 51.12 Parti di ricambio Impiegare esclusivamente parti di ricambio originali. Non attendere che i componenti siano logorati dall’uso prima di procedere alla loro sostituzione. Sostituire un componente usurato prima della rottura favorisce la prevenzione degli infortuni derivanti da incidenti causati proprio dalla rottura improvvisa dei componenti, che potrebbero provocare gravi danni a persone e cose. Eseguire i controlli periodici di manutenzione come indicato nel capitolo “Manutenzione”.

1.13 Targhetta di identificazione

La targhetta matricola posta sulla stufa riporta tutti i dati caratteristici relativi al prodotto, compresi i dati del Costruttore, il numero di matricola e la marcatura

1.14 Consegna della stufa

La stufa viene consegnata perfettamente imballata con cartone o telo termoretraibile e fissata ad una pedana in legno che ne permette la movimentazione mediante carrelli elevatori e/o altri mezzi. All’interno della stufa viene allegato il seguente materiale:

• manuali di istruzione;

• attrezzo per apertura della portina del focolare (solo nei modelli dove previsto).

2.1 Avvertenze per l’installatore

Osservare le prescrizioni indicate nel presente manuale. Le istruzioni di montaggio e smontag- gio dell’apparecchio sono riservate ai soli tecnici specializzati. È sempre consigliabile che gli utenti si rivolgano al nostro servizio di assistenza per le richieste di tecnici qualificati. Nel caso in cui intervengano altri tecnici si raccomanda di accertarsi sulle loro reali capacità. La responsabilità delle opere eseguite nello spazio d’ubicazione della stufa è, e rimane, a carico dell’utilizzatore; a quest’ultimo è demandata anche l’esecuzione delle verifiche relative alle soluzioni d’installazione proposte. L’utilizzatore deve ottemperare a tutti i regolamenti di sicurezza locali, nazionale ed europei. L’apparecchio dovrà essere installato su pavimenti con adeguata capacità portante. Verificare che le predisposizioni della canna fumaria e della presa d’aria siano conformi al tipo di installazione. Non effettuare collegamenti elettrici volanti con cavi provvisori o non isolati. Verificare che la messa a terra dell’impianto elettrico sia efficiente. L’installatore, prima di avviare le fasi di montaggio o di smontaggio della stufa, deve ottemperare alle precauzioni di sicurezza previste per legge ed in particolare a: A) non operare in condizioni avverse; B) deve operare in perfette condizioni psicofisiche e deve verificare che i dispositivi antinfortunistici individuali e personali, siano integri e perfettamente funzionanti; C) deve indossare i guanti antinfortunistici; D) deve indossare scarpe antinfortunistiche; E) deve usufruire di utensili muniti di isolamento elettrico; F) deve accertarsi che l’area interessata alle fasi di montaggio e di smontaggio sia libera da ostacoli.

2.2 Avvertenze per il manutentore

• Osservare le prescrizioni indicate nel presente manuale.

• Usare sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione.

• Prima di iniziare qualsiasi operazione di manutenzione assicurarsi che la stufa, nel caso in cui sia stata utilizzata, si sia raffreddata.

• Qualora anche uno solo dei dispositivi di sicurezza risultasse starato o non funzionante, la stufa è da considerarsi non funzionante.

• Togliere l’alimentazione elettrica prima di intervenire su parti elettriche, elettroniche e connettori. 004778270 - 24/07/2020 6ITALIANO ENGLISH DEUTSCH FRANÇAIS ESPAÑOL

2.3 Avvertenze per l’utilizzatore

Predisporre il luogo d’installazione della stufa secondo i regolamenti locali, nazionale ed europei. La stufa, essendo un prodotto da riscaldamento, presenta delle superfici esterne particolarmente calde. Per questo motivo si raccomanda la massima cautela durante il funzionamento in particolare:

• non toccare lo scarico dei fumi;

• non eseguire pulizie di qualunque tipo;

• non scaricare le ceneri;

• non aprire la porta a vetro;

• non aprire il cassetto cenere (ove previsto). L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza. L’utente non specializzato deve essere tutelato dall’accesso a qualunque parte possa esporlo a pericoli. Non deve perciò essere autorizzato ad intervenire su parti interne a rischio (elettrico o meccanico), nemmeno se è prescritto il distacco dell’alimentazione elettrica. Osservare le prescrizioni indicate nel presente manuale. Rispettare le istruzioni e gli avvertimenti evidenziati dalle targhette esposte sulla stufa. Le targhette sono dispositivi antinfortunistici,pertanto devono essere sempre perfettamente leggibili. Qualora risultassero danneggiate ed illeggibili è obbligatorio sostituirle, richiedendone il ricambio originale al Costruttore. Utilizzare solo il combustibile conforme alle indicazioni riportate sul capitolo relativo alle caratteristiche del combustibile stesso. Seguire scrupolosamente il programma di manutenzione ordinaria e straordinaria. Non impiegare la stufa senza prima avere eseguito l’ispezione giornaliera come prescritto al capitolo “Manutenzione” del presente manuale. Non utilizzare la stufa in caso di funzionamento anomalo, sospetto di rottura o rumori insoliti. Non gettare acqua sulla stufa in funzionamento o per spegnere il fuoco nel braciere. Non spegnere la stufa scollegando la connessione elettrica di rete. Non appoggiarsi sulla porta aperta, potrebbe compromettere la stabilità del’apparecchio. Non usare la stufa come supporto od ancoraggio di qualunque tipo. Non pulire la stufa fino a completo raffreddamento di struttura e ceneri. Toccare la porta solo a stufa fredda. In caso di incendio del camino spegnere la stufa con la procedura di spegnimento indicata. In caso di malfunzionamento della stufa dovuto ad un tiraggio non ottimale della canna fumaria effettuarne la pulizia seguendo la procedura descritta. La pulizia della canna fumaria deve essere effettuata secondo quanto descritto nel paragrafo. Non toccare le parti verniciate durante il funzionamento per evitare danneggiamenti alla verniciatura. In caso di installazione in condominio, chiedere parere preventivo all’amministratore. 3 CARATTERISTICHE DEL COMBUSTIBILE

3.1 Caratteristiche del combustibile

Il pellet (Fig. 3.1) è un composto costituito da varie tipologie di legno pressato con procedimenti meccanici nel rispetto delle normative a tutela dell’ambiente, è l’unico combustibile previsto per questo tipo di stufa. L’efficienza e la potenzialità termica della stufa possono variare in relazione al tipo ed alla qualità del pellet utilizzato. Le caratteristiche del pellet dovranno essere conformi a quanto descritto nelle norme UNI EN 14961-2; categoria A1 e A2. La stufa è dotata di un serbatoio di contenimento del pellet della capacità indicata nella tabella dei dati caratteristici nel Libretto Prodotto allegato. Il vano di caricamento è posizionato nella parte superiore, deve essere sempre apribile per poter effettuare la carica del pellet e deve restare chiuso durante il funzionamento della stufa. Per motivi di controllo della temperatura di esercizio non è possibile il funziona- mento a legna tradizionale. 004778270 - 24/07/2020 7 Fig. 3.14.1 Rimozione della paletta di trasporto Per rimuovere la stufa dalla paletta di trasporto attenersi alle istruzioni riportate nel “Libretto Prodotto” allegato. 5 INSTALLAZIONE

5.1 Considerazioni generali

Nei paragrafi successivi sono riportate alcune indicazioni da rispettare per ottenere il massimo rendimento del prodotto acquistato. Le seguenti indicazioni rimangono comunque subordinate al rispetto di eventuali leggi e normative nazionali, regionali e comunali vigenti nel paese dove avviene l’installazione del prodotto. L’installazione deve essere effettuata da personale qualificato in osservanza alla norma EN 10683.

5.2 Precauzioni per la sicurezza

La responsabilità delle opere eseguite nello spazio d’ubicazione della stufa è, e rimane, a carico dell’utilizzatore; a quest’ultimo è demandata anche l’esecuzione delle verifiche relative alle soluzioni d’installazione proposte. L’utilizzatore deve ottemperare a tutti i regolamenti di sicurezza locali, nazionale ed europei. L’apparecchio dovrà essere installato su pavimenti con adeguata capacità portante. Le istruzioni di montaggio e smontaggio della stufa sono riservate ai soli tecnici specializzati. È sempre consigliabile che gli utenti si rivolgano al nostro servizio di assistenza per le richieste di tecnici qualificati. Nel caso in cui intervengano altri tecnici si raccomanda di accertarsi sulle loro reali capacità. L’installatore, prima di avviare le fasi di montaggio o di smontaggio della stufa, deve ottemperare alle precauzioni di sicurezza previste per legge ed in particolare a: A) non operare in condizioni avverse; B) deve operare in perfette condizioni psicofisiche e deve verificare che i dispositivi antinfortunistici individuali e personali, siano integri e perfettamente funzionanti; C) deve indossare i guanti antinfortunistici; D) deve indossare scarpe antinfortunistiche; E) deve usufruire di utensili muniti di isolamento elettrico; F) deve accertarsi che l’area interessata alle fasi di montaggio e di smontaggio sia libera da ostacoli. E’ vietato usare la stufa come inceneritore di rifiuti.

3.2 Stoccaggio dei pellet

Il pellet deve essere conservato in un ambiente asciutto e non troppo freddo. Si consiglia di conservare alcuni sacchi di pellet nel locale di utilizzo della stufa o in un locale attiguo purché sia a temperatura e umidità accettabili. Il pellet umido e/o freddo (5°C) riduce la potenzialità termica del combustibile ed obbliga ad effettuare maggiore manutenzione di pulizia del braciere (materiale incombusto) e del focolare. Porre particolare attenzione nello stoccaggio e movimentazione dei sacchi di pellet. Deve essere evitata la sua frantumazione e la formazione di segatura. Se viene immessa segatura nel serbatoio della stufa, questa potrebbe causare il blocco del sistema di carica del pellet. L’utilizzo di pellet di qualità scadente può compromettere il normale funzionamento della stufa a pellet e determinare la decadenza della garanzia. 4 MOVIMENTAZIONE E TRASPORTO La stufa viene consegnata completa di tutte le parti previste. Fare attenzione alla tendenza allo sbilanciamento della stufa. Il baricentro della stufa è spostato verso la parte anteriore. Tenere ben presente quanto sopra anche durante lo spostamento della stufa sul supporto di trasporto. Durante il sollevamento evitare strappi o bruschi movimenti. Accertarsi che il carrello sollevatore abbia una portata superiore al peso della stufa da sollevare. Al manovratore dei mezzi di sollevamento spetterà tutta la responsabilità del sollevamento dei carichi. Fare attenzione che i bambini non gio- chino con i componenti dell’imballo (es. pellicole e polistirolo). Pericolo di soffocamento! 004778270 - 24/07/2020 8ITALIANO ENGLISH DEUTSCH FRANÇAIS ESPAÑOL

5.3 Luogo di installazione della stufa

l libretto di prodotto allegato sono indicate le distanze minime espresse in cm che devono essere rispettate nel posizionamento della stufa rispetto a materiali e oggetti combustibili. Proteggete tutte le strutture che potrebbero incendiarsi se esposte a eccessivo calore. Pavimenti costituiti da materiale infiammabile come ad esempio: legno, parquet, linoleum, laminato o coperti da tappeti, devono essere protetti da una base ignifuga sotto la stufa, di dimensioni sufficienti. Questa base può essere, ad esempio, in acciaio, ardesia pressata, vetro o pietra e deve ricoprire il pavimento nella zona sottostante la stufa, il tubo di raccordo fumi e sporgere anteriormente di almeno 50 cm. Il costruttore declina ogni responsabilità per eventuali variazioni delle caratteristiche del materiale costituente il pavimento sotto la protezione. Eventuali elementi in legno (es. travi) o in materiale combustibile situati in prossimità della stufa vanno protetti con materiale ignifugo. Pareti o elementi infiammabili devono essere mantenuti ad una distanza di almeno 80 cm dalla stufa. Prevedere uno spazio tecnico accessibile per eventuali manutenzioni. Si ricorda di rispettare la distanza minima dai materiali infiammabili (x), riportata sulla targhetta identificativa dei tubi usati per realizzare il camino Fig. 5.3). Pi = Parete infiammabile Pp = Protezione pavimento

La stufa, durante il suo funzionamento, preleva una quantità di aria dall’ambiente in cui è collocata (ad eccezione dei prodotti della serie ermetica che possono prelevarla direttamente dall’esterno); quest’aria dovrà essere reintegrata attraverso una presa d’aria esterna al locale stesso (Fig. 5.4a - PA = Presa d’Aria). Se la parete posteriore della stufa è una parete esterna, realizzare un foro per l’aspirazione dell’aria comburente ad una altezza dal suolo di circa 20-30 cm rispettando le indicazioni dimensionali riportate nella scheda tecnica del prodotto a fine libretto. Esternamente deve essere messa una griglia di aerazione permanente non richiudibile; in zone particolarmente ventose ed esposte alle intemperie, prevedere una protezione antipioggia ed antivento. Accertarsi che la presa d’aria sia posizionata in modo da non essere ostruita accidentalmente. Nel caso fosse impossibile realizzare la presa d’aria esterna nella parete posteriore alla stufa (parete non 004778270 - 24/07/2020

80 cm Fig. 5.3 Fig. 5.4a PAperimetrale) deve essere realizzato un foro in una parete esterna del locale dove viene posizionata la stufa. Se non fosse possibile realizzare la presa d’aria esterna nel locale, è possibile realizzare il foro esterno in un locale adiacente purché comunicante in maniera permanente con griglia di transito. (Fig. 5.4b - C = Cassonetto, G = Griglia, S = Serranda) La normativa UNI 10683 vieta il prelievo di aria comburente da garage, magazzini di materiale combustibile o ad attività con pericolo di incendio. Qualora nel locale ci siano altri apparecchi da riscaldamento le prese dell’aria comburente devono garantire il volume necessario di aria al corretto funzionamento di tutti i dispositivi. Nel caso in cui nella stanza dove è ubicata la stufa siano presenti e funzionanti uno o più ventilatori di estrazione (cappe di aspirazione) si potrebbero verificare malfunzionamenti alla combustione causati dalla scarsità di aria comburente.

La stufa funziona con la camera di combustione in depressione è pertanto indispensabile assicurarsi che lo scarico dei fumi sia a tenuta. La stufa deve essere collegata ad un proprio sistema di evacuazione fumi esclusivo, ed idoneo ad assicurare una adeguata dispersione in atmosfera dei prodotti della combustione. I componenti che costituiscono il sistema di evacuazione dei fumi devono essere dichiarati idonei alle specifiche condizioni di funzionamento e provvisti di marcatura CE. È obbligatorio realizzare un primo tratto verticale di 1,5 metri minimi per garantire la corretta espulsione dei fumi. Si consiglia di effettuare un massimo di 3 variazioni di direzione, oltre a quello derivante dal collegamento posteriore della stufa al camino, utilizzando delle curve a 45-90° o dei raccordi a Tee (Fig. 5.5a). Utilizzare sempre un raccordo a Tee con tappo di ispezione ad ogni variazione orizzontale e verticale del percorso di scarico fumi. Sul primo Tee, all’uscita dello scarico fumi della stufa, è necessario collegare in basso un tubo per l’evacuazione dell’e- ventuale condensa che può formarsi nel camino (Fig. 5.5b). I tratti orizzontali devono avere una lunghezza massima di 2-3 m con una pendenza verso l’alto del 3-5% (Fig. 5.5a). Ancorare le tubazioni con appositi collari alla parete. 004778270 - 24/07/2020

min 1,5 m MAX 2 - 3 m C > 3 - 5% Fig. 5.5a Fig. 5.5bITALIANO ENGLISH DEUTSCH FRANÇAIS ESPAÑOL Il raccordo di scarico dei fumi non deve essere collegato:

• ad un camino utilizzato da altri generatori (caldaie, stufe, caminetti, ecc....);

• a sistemi di estrazione d’aria (cappe, sfiati, ecc....) anche se “intubato”. E’ vietato installare valvole di interruzione e di tiraggio. Lo scarico dei prodotti di combustione deve essere previsto a tetto.

5.5.1 Scarico a tetto mediante camino

tradizionale Il camino per lo scarico dei fumi deve essere realizzato in osservanza alle norme UNI 10683- EN 1856-1-2- EN 1857- EN 1443- EN 13384-1-3- EN 12391-1 sia per quanto riguarda le dimensioni che per i materiali utilizzati nella sua costruzione. Camini fatiscenti, realizzati con materiale non idoneo (fibrocemento, acciaio zincato, ecc... con superficie interna ruvida e porosa) sono fuorilegge e pregiudicano il buon funzionamento della stufa. Lo scarico dei fumi attraverso un camino tradizionale (Fig. 5.5.1a) può essere fatto purché ci si assicuri sullo stato di manutenzione del camino; In caso di camino di sezione maggiore è necessario “intubare” il camino con una tubazione in acciaio (con diametro in fun- zione del percorso) opportunamente iso- lato (Fig. 5.5.1b). Assicurarsi che il collegamento al camino in muratura sia opportunamente sigillato. In caso di passaggio dei tubi attraverso tetti o pareti in legno si consiglia di utiliz- zare appositi kit di attraversamento, certi- ficati, reperibili in commercio. 004778270 - 24/07/2020 11

1) Vermiculite e/o lana di roccia.

2) Tubazione in acciaio.

3) Pannello di chiusura.5.6 Circolazione dell’aria canalizzata

La stufa è predisposta per il collegamento aria calda posteriore canalizzabile. Per poter collegare la stufa all’impianto di riscaldamento canalizzato è necessario collegare al ventilatore posteriore (V) un tubo di diametro 80 mm (T) da un lato e alla bocchetta di distribuzione aria (G) dall’altro. Fissare con fascetta stringitubo di diametro 80 mm (Fig. 5.6a-b). Quando la stufa viene utilizzata per riscaldare due o più locali adiacenti è indispensabile favorire il ricircolo dell’aria ambiente per uniformare la temperatura nelle varie stanze. Per la canalizzazione dell’aria utilizzare preferibilmente tubi lisci internamente e coibentati. 004778270 - 24/07/2020

5.7 Installazione del kit pareti refrattarie

Il kit è composto da due supporti (uno sinistro A e uno destro B), da una parete refrattaria sinistra C, una di fondo D e una destra E. Per l’inserimento del kit all’interno della camera di combustione, agire come di seguito:

• Aprire la porta, rimuovere il braciere F (Fig. 5.7.1) e la staffa di fissaggio G agendo sulle due viti H (Fig. 5.7.2);

• Inserire i due supporti A e B avendo cura che le due lame presenti nella parte posteriore dei supporti vengano inserite nelle apposite feritoie I predisposte all’interno della camera di combustione (Fig. 5.7.3 - Fig. 5.7.4); 004778270 - 24/07/2020 13

Fig. 5.7.1 Fig. 5.7.3 Fig. 5.7.4 Fig. 5.7.2• Posizionare la parete refrattaria sinistra C all’interno della camera di combustione inserendo la parte inferiore della parete stessa nell’apposito alloggiamento ricavato sul supporto A (Fig. 5.7.5 - Fig. 5.7.6)

• Avvicinare fra loro la parete di fondo D e quella destra E facendo combaciare le apposite scanalature (Fig. 5.7.7) e inserirli assieme all’interno della camera di combustione avendo cura che: 004778270 - 24/07/2020

Fig. 5.7.5 Fig. 5.7.6Fig. 5.7.7ITALIANO ENGLISH DEUTSCH FRANÇAIS ESPAÑOL - la parete di fondo D si inserisca nel profilo laterale della parete sinistra C e che vada in appoggio sul porta-braciere (Fig. 5.7.8 - Fig. 5.7.9) - la parte inferiore della parete destra E venga inserita nell’alloggiamento del supporto B (Fig. 5.7.8 - Fig. 5.7.9);

• Re-installare la staffa di fissaggio G agendo sulle due viti H (Fig. 5.7.10) e riposizionare il braciere F (Fig. 5.7.11). 004778270 - 24/07/2020 15

C5.8 Livellamento della stufa La stufa deve essere livellata, con l’ausilio di un’asta a bolla, agendo sui piedini di regolazione (ove previsti) (Fig. 5.8). A B = Asta a Bolla

5.9 Allacciamento agli impianti

5.9.1 Collegamento elettrico

È sufficiente collegare la stufa all’impianto elettrico attraverso la spina in dotazione. Il collegamento elettrico (spina) deve essere facilmente accessibile anche dopo l’installazione della stufa. Se il cavo di alimentazione risulta danneg- giato deve essere sostituito dal servizio di assistenza tecnica o da un tecnico qualifi- cato in modo da prevenire ogni rischio.

5.9.1.1 Messa a terra

È obbligatorio che l’impianto sia provvisto di messa a terra e di interruttore differenziale in ottemperanza alle leggi vigenti (Fig. 5.9). Il condotto di scarico fumi deve essere dotato di proprio collegamento a terra.

5.9.2 Allacciamento ad un termostato

ambiente È possibile collegare la stufa ad un termostato o cronotermostato esterno che accenda e spenga la stufa. Per il collegamento far riferimento allo schema elettrico presente tra le caratteristiche tecniche.

5.10 Ottimizzazione della combustione

Una combustione ottimale dipende da diversi fattori (tipo di installazione, condizioni di funzionamento e di manutenzione, tipologia di pellet ecc..) All’atto della prima accensione, è possibile ottimizzare la combustione della stufa. In linea di massima, se a fine combustione, nel braciere restano molti residui, è consigliabile modificare le configurazioni di combustione (aumentandone il valore) fino a trovare la soluzione più soddisfacente. Far riferimento al paragrafo “Ottimizzazione della combustione” del manuale uso e manutenzione. 004778270 - 24/07/2020

Fig. 5.9 Fig. 5.8 A BITALIANO ENGLISH DEUTSCH FRANÇAIS ESPAÑOL 6 MANUTENZIONE (a cura di un centro di assistenza tecnico abilitato)

Le operazioni di manutenzione devono essere effettuate da parte di un centro di assistenza tecnico abilitato. Prima di effettuare qualsiasi operazione di manutenzione adottare le seguenti precauzioni: - assicurarsi che tutte le parti della stufa siano fredde; - accertarsi che le ceneri siano completamente spente; - utilizzare i dispositivi di protezione individuale previsti dalla direttiva 89/391/CEE; - accertarsi che l’interruttore generale di linea sia disinserito; - accertarsi che l’alimentazione non possa essere riattivata accidentalmente. Staccare la spina dalla presa a muro; - operare sempre con attrezzature appropriate per la manutenzione; - terminata la manutenzione o le operazioni di riparazione, prima di rimettere la stufa in servizio, reinstallare tutte le protezioni e riattivare tutti i dispositivi di sicurezza.

6.1.1 Manutenzione del sistema fumario

Da effettuarsi almeno una volta all’anno, oppure ogni 40 quintali di pellet bruciato. Se esistono dei tratti orizzontali, è necessario verificare e asportare l’eventuale deposito di cenere e fuliggine prima che le stesse otturino il passaggio dei fumi. In caso di mancata o inadeguata pulizia la stufa può avere problemi di funzionalità quali: - cattiva combustione; - annerimento del vetro; - intasamento del braciere con accumulo di ceneri e pellet; - deposito di ceneri ed eccessive incrostazioni sullo scambiatore con conseguente scarso rendimento.

6.1.2 Manutenzione della stufa

Da effettuarsi almeno una vola all’anno, oppure ogni qual volta la stufa segnala la richiesta di manutenzione. Durante l’operazione di manutenzione, il tecnico dovrà: - fare una pulizia accurata e completa del giro dei fumi; - verificare lo stato e la buona tenuta di tutte le guarnizioni; - verificare lo stato e la pulizia di tutti i componenti interni; - verificare la tenuta e la pulizia dell’innesto dell’uscita fumi; - asportare eventuale deposito di residui di pellet nel serbatoio; - verificare il corretto funzionamento della stufa; - resettare eventuali avvisi o allarmi (i termostati a riarmo manuale si trovano sul lato posteriore della stufa in prossimità dell’uscita del cavo di alimentazione).

ANNO (a) Braciere X Cassetto/Vano cenere X Vetro X Griglia ventilatore X Caldaia X Canotto porta resistenza X Collettore fumi X Guarnizioni portina e braciere* X Condotto di evacuazione fumi*

A cura di un centro di assistenza tecnico abilitato. (a) Almeno una volta all‘anno oppure ogni 40 quintali di pellet bruciati.

7 DEMOLIZIONE E SMALTIMENTO

La demolizione e lo smaltimento della stufa sono ad esclusivo carico e responsabilità del proprietario che dovrà agire in osservanza delle leggi vigenti nel proprio Paese in materia di sicurezza, rispetto e tutela dell’ambiente. Smantellamento e smaltimento possono essere affidati anche a terzi, purché si ricorra sempre a ditte autorizzate al recupero ed all’eliminazione dei materiali in questione. INDICAZIONE: attenersi sempre e comunque alle normative in vigore nel Paese dove si opera per lo smaltimento dei materiali ed eventualmente per la denuncia di smaltimento. Tutte le operazioni di smontaggio per la demolizione devono avvenire a stufa ferma e privata dell’energia elettrica di alimentazione:

• asportare tutto l’apparato elettrico;

• separare gli accumulatori presenti nelle schede elettroniche;

• rottamare la struttura della stufa tramite le ditte autorizzate. L’abbandono della stufa in aree accessibili costituisce un grave pericolo per persone ed animali:

• La responsabilità per eventuali danni a persone ed animali ricade sempre sul proprietario.

• All’atto della demolizione la marcatura CE, il presente manuale e gli altri documenti relativi a questa stufa dovranno essere distrutti. 004778270 - 24/07/2020 18004778270 - 24/07/2020
