Caratteristiche tecniche	Altoparlante Sonus Faber Palladio PC562, 2 vie, impedenza di 8 ohm, potenza nominale di 100 W, risposta in frequenza da 40 Hz a 25 kHz.
Utilizzo	Progettato per l'installazione a incasso in pareti o soffitti, ideale per sistemi audio domestici e impianti home theater.
Manutenzione e riparazione	Controllare regolarmente le connessioni e pulire le griglie. In caso di problemi, consultare un professionista per la sostituzione dei componenti interni.
Sicurezza	Assicurarsi che l'installazione rispetti le normative elettriche locali. Evitare l'esposizione a umidità eccessiva.
Informazioni generali	Prodotto di alta gamma con qualità sonora eccezionale, consigliato per audiofili. Garanzia del produttore di 2 anni.

Domande frequenti - Palladio PC562 Sonus Faber

Come si installa il Sonus Faber Palladio PC562?

Per installare il Sonus Faber Palladio PC562, iniziate rimuovendo l'altoparlante dalla confezione. Fissate l'altoparlante alla parete o al soffitto utilizzando le staffe fornite. Assicuratevi che i cavi di collegamento siano correttamente inseriti prima di rimetterlo a posto.

Qual è la potenza nominale del Sonus Faber Palladio PC562?

La potenza nominale del Sonus Faber Palladio PC562 è di 100 Watt.

Come si regolano le impostazioni audio del Sonus Faber Palladio PC562?

Le impostazioni audio possono essere regolate tramite l'amplificatore o il ricevitore a cui l'altoparlante è collegato. Consultate il manuale del vostro dispositivo per istruzioni specifiche sulla regolazione degli equalizzatori e dei livelli.

Perché il Sonus Faber Palladio PC562 non produce suono?

Verificate innanzitutto che l'altoparlante sia correttamente collegato all'alimentazione e al vostro sistema audio. Assicuratevi inoltre che il volume sia sufficientemente alto e che la sorgente audio funzioni correttamente. Se il problema persiste, testate l'altoparlante con un altro dispositivo.

Il Sonus Faber Palladio PC562 è compatibile con tutti i ricevitori audio?

Il Sonus Faber Palladio PC562 è compatibile con la maggior parte dei ricevitori audio, ma si consiglia di verificare le specifiche del vostro ricevitore per assicurarne la compatibilità.

Come si pulisce il Sonus Faber Palladio PC562?

Per pulire il Sonus Faber Palladio PC562, utilizzate un panno morbido e asciutto. Evitate prodotti chimici aggressivi che potrebbero danneggiare la finitura.

Qual è la risposta in frequenza del Sonus Faber Palladio PC562?

La risposta in frequenza del Sonus Faber Palladio PC562 è da 65 Hz a 20 kHz.

Il Sonus Faber Palladio PC562 può essere utilizzato all'esterno?

Il Sonus Faber Palladio PC562 è progettato per uso interno. Per l'uso esterno, si consiglia di utilizzare modelli specificamente progettati per resistere agli agenti atmosferici.

Dove posso trovare pezzi di ricambio per il Sonus Faber Palladio PC562?

I pezzi di ricambio per il Sonus Faber Palladio PC562 possono essere ordinati presso il vostro rivenditore Sonus Faber locale o tramite il sito web ufficiale di Sonus Faber.

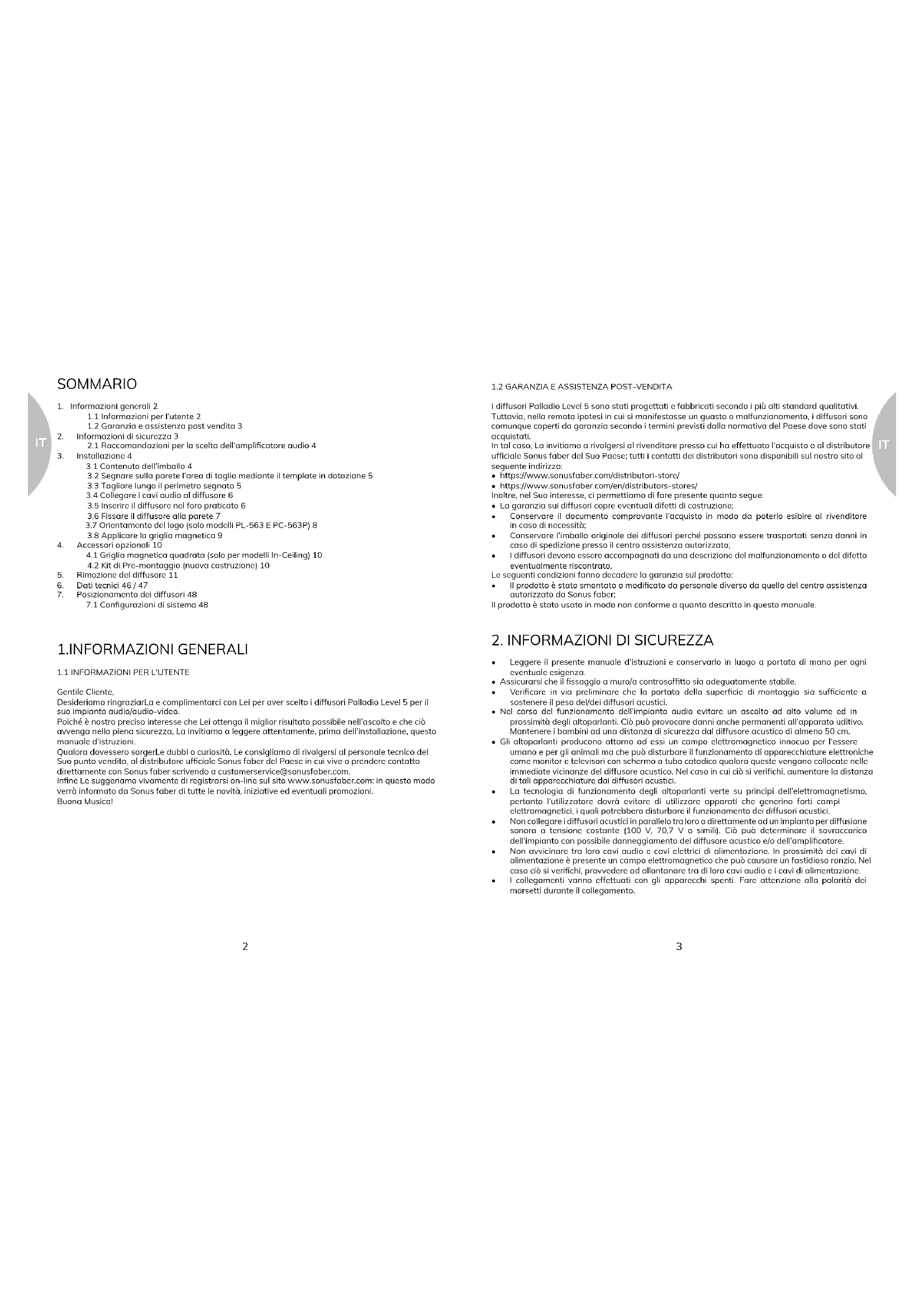

MANUALE UTENTE Palladio PC562 Sonus Faber

1. Informazioni generali 2
   1.1 Informazioni per l'utente 2
   1.2 Garanzig e assistenzo post vendita 3
2. Informazioni di sicurezza 3
   2.1 Raccomandazioni per la scelta dell'amplificatore audio 4
3. Installazione 4
   3.1 Contenuto dell'imballo 4
   3.2 Segnare sulla parete l'area di taglio mediante il template in dotazione 5
   3.3 Tagliare lungo il perimetro segnato 5
   3.4 Collegare i cavi audio al diffusore 6
   3.5 Inserire il diffusore nel foro praticato 6
   3.6 Fissare il diffusore alla parete 7
   3.7 Orientamento del logo (solo modelli PL-563 E PC-563P) 8
   3.8 Applicare la griglia magnetica 9
4. Accessori opzionali 10
   4.1 Griglia magnetica quadrata (solo per modelli In-Ceiling) 10
   4.2 Kit di Pre-montaggio (nuova costruzione) 10
5. Rimozione del diffusore 11
6. Dati Tecnici 46/47
7. Posizionamento dei diffusori 48
   7.1 Configurazioni di sistema 48

1.INFORMAZIONI GENERALI

1.1 INFORMAZIONI PER L'UTENTE

Gentile Cieante

Desideriamo ringraziarLa e complementarci con Lei per aver scelto i diffusori Palladio Level 5 per il suo impianto audio/audio-video.

Poiché é nostro precise interrogasse che Lei ottenga il miglior Risultato possibile nell'ascolto e che cià avvenga nella piena sicurezza, La invitiamo a leggere attentamente, prima dell'inistallazione, quello manuale d'istruzioni.

Qualora dovessero sorgerle dubbi o curisità, Le consiglio di rivolgersi al personale tecnico del Suo punto vendita, al distributore ufficiale Sonus faber del Paese in cui vivo o prendere contatto direttamente con Sonus faber scriviend o [e-mail].

Infine Le suggeriamo vivamente di registrassi on-line sul site www.sonusfaber.com: in istesso modo verrà informatato da Susono faber di tutte le novità, lniziative ed eventuali promozioni.

Buona Musica!

1.2 GARANZIA E ASSISTENZA POST-VENDITA

1 diffusori Palladiro Level 5 sono stati progettati e fabbricati secondo i più alti standard qualitativi. Tuttavia, nella remota ipotesi in cui si manifestasse un guasto a molfunazionamento, i diffusori sono comunique coperti da garanzia secondo i termini previsti della normativa del Paese dove sono stati acquistati.

In tal caso, La invitiamo a rivolgersi al rivendatore presso cui ha effettuato l'acquisto o al distributore ufficiale Sonus faber del Suo Paese; tutti i contatti dei distributori sono disponibili sul nostro silo al segmente indirizzo:

• https://www.sonusfaber.com/distributori-store/
  -https://www.sponusfaber.com/en/distributors-stores/
  Inoltre, nel Suo interesse, ci permiettiamo di fare presente quonto seque:
  La garanzia sui diffusori copre eventuoli difetti di costruzione:
• Conservare il documento comprovante l'acquisito in modo da poterio cisbire al rivenditore in caso di necessità;
• Conservare l'imbalo originale del diffusori perché possano essere trasportati nella在同一 situazione presso il centro assistenza autorizzato:
• I diffusori devono essere occupagnati da una descrizione del malfinzionamento o del difetto eventualmente riscontrato.

Le seguenti condizioni fanno decadere la garanzia sul prodotto:

• Il prodotto è stato smontato o modificato da personale diverso da quello del centro assistenza autorizzato da Sonus faber;
  Il prodotto è stato usato in modo non conforme a quanto descritto in quello manuale.

2. INFORMAZIONI DI SICUREZZA

• Leggere il presente manuale d'istruzioni e conservarlo in luogo a portata di mano per agli eventuale esgenzia.
  Assicurarsi che il fissaggio a muro/a controsoffitto sa adeguatamente stabile.
• Verificare in via preliminare che la portata della superficie di montaggio sua sufficiente a sostenere il peso del/ dei diffusori acustici.
• Nel corso del funzionamento dell'implante audio evitare un ascolto ad alto volume ed in prossimità degli altocapanti. Ciò vuo provocare danni anche permanenti all'apparato utdotivo. Mantenere i bambini ad una distanza di sicurezza del diffusor acustico di almeno 50 cm.
  Gli altoparlanti producono attorno ad essi un Campo eletromagnetico innocuo per l'essere umano e per gli animali ma che puobasturbare il funzionamento di apperecchaturie Electroniche comme monitor c tevisori con schemo a tubo catodico qualora questo vengano collocate nelle immeditate vicinane del diffusore acustico. Nel caso in cui ci si verifiche, augmentare la distanza di tali apperecchaturie dai diffusori acustici.
• La Tecnologia di funzionamento degli altoparlanti verte su principi delle'lettromagnetismo, pertanto l'utilizzatore dovro虑are di utilizzato apparenti che generino forti campi elettramagnetici, i quali potrebbero disturbare il funzionamento dei diffusori acustici.
  Non collagenare i diffusori acusticii in parallelo tra loro o direttamente ad un impianto per diffusione sonora a tensione costante (100 V, 70 V o similii). Ciò può determinare il sovraccarico dell'impianto con possibile danneggiamento del diffusore acustico o/o dell'amplificatore.
  Non avvincare tra loro cavi audio e cavi elettrici di alimentazione. In prossimita dei cavi di alimentazione è presente un Campo elettromagnetico che puddaracare un fastidioso ronzio. Ne caso ci si verifichi, provcedere ad alltananare tra loro cavi audio e i cavi di alimentazione.
• I collegamenti vanno effettati con gli apparecchi spenti. Fare attenzione alla polarità dei morsetti durante il collegamento.

2.1 - RACCOMANDAZIONI PER LA SCELTA DELL'AMPLIFICATORE AUDIO

Il dato di potenza di uscita richiesta ad un amplificatore in condizioni di utilizzo medio, dipende delle coratteristiche delsystemi di atitoparlanti (impedenza nominale e sensibilità) e delle condizioni di ascolto (livello acustico medio e distanza del punto di ascolto). Nel dato di un diffusore acustico con impedenza nominale di 4 ohm ed una sensibilità di 92 dBSP, si ha la segmente tabelle

DISTANZA DI ASCOLTO	POTENZA DI USCITA DELL'AMPLIFICATORE (MINIMA, PER CANALE) *	POTENZA ASSORBITA CORRISpondente (PER CANALE) *
2 m 40 Wrms 0,8	W
2,5 m 63 Wrms 1,3	W
3 m 90 Wrms 1,8	W
3,5 m 125 Wrms 2,3	W
* per un livello di ascolto medio alla distanza di ascoltoEDI a 82 dB SPL

Programmi audio a fatti di cresta più elevati richiedono potenze di amplificazione ancora più elevate. Come si pu soma notare, quello che costa in termini di amplificazione non è tanto il mantenimento del livello di ascolto raccamando quanta la gestione dei brevissimi istanti nei quali il segnale musicale presenta livelli straordinamente elevati.

Sistemi di altoparlanti per la riproduzione sonora domestica non devono essere utilizzatori per diffusione sonora a volume elevato e continuativo, come ad esempio in discotec a o rinforzo sonoro. In istesso generale di applicazioni le potenze in gioco sono incompatibili con il correcto funzioniamento del sistema di altoparlanti e possono portare a gusti irreversibili ed in taluni casi a principi di incideno.

3. INSTALLAZIONE

3.1 CONTENUTO DELL'IMBALLO

Diffusore
- Gralla magnetica
- Template per il foro
- Copertura protettiva in plastica

Ogni accessorio opzionale acquistabile separamente, ilustrato al Capitolo 4.

I materiali da imbalaggio possono essere inquinanti. Non smaltire questi materiali come rifiuti domestici ma segnori ad un centro raccolta e riciclo dei rifiuti.

Non lascorei i materiali per l'imbalaggio alla portato dei bambini. Possibilità di avvelamento o soffocamento a causa di ingestione.

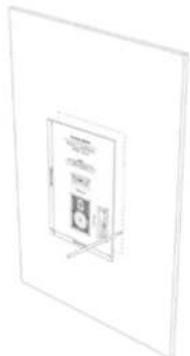

3.2-SEGNARE SULLA PARETE L'AREA DI TAGLIO MEDIANTE IL TEMPLATE IN DOTAZIONE.

Assicurarvi, in via preventiva, che l'area di taglio sua compresa tra i due montanti. Per il correto funzionamento delsystemi di fissaggio,mantcre una distanza di almeno 4cm tra il bordo laterale del foro e il montante più vicino.

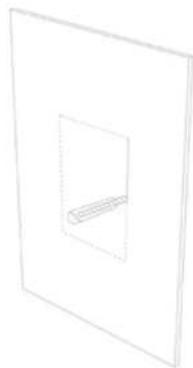

3.3-TAGLIARE LUNGO IL PERIMETRO SEGNATO

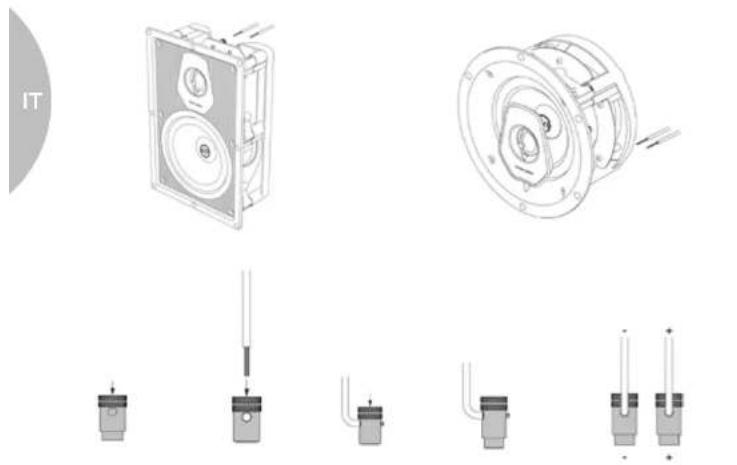

3.4 - COLLEGARE I CAVI AUDIO AL DIFFUSORE

Fare attentzione alla polarità dei morsetti durante il collegamento. I collegamenti vanno effettati con gli apparechi spent!

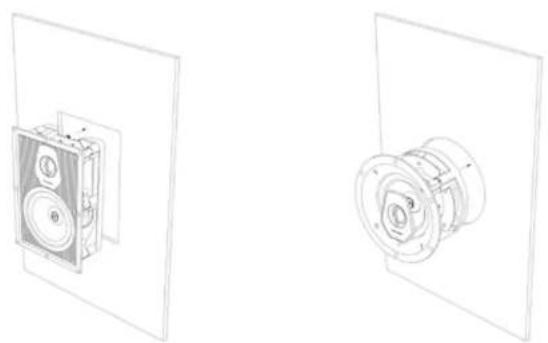

3.5 -INSERIRE IL DIFFUSORE NEL FORO PRATICATO

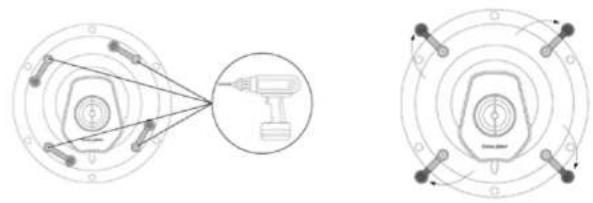

3.6- FISSARE IL DIFFUSORE ALLA PARETE

Avvitare sono a fine corsa perché forzare le viti di fissaggio per evitare di danneggiore il systemà di bloccaggio.

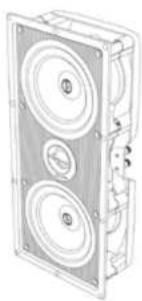

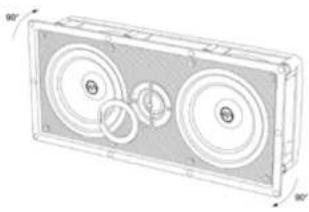

3.7 ORIENTAMENTO DEL LOGO (SOLO MODELLI PL-563 E PC-563P)

I modelli PL-563 e PC-563P sono predispositi per essere installati sa in orizzontale che in verticale. L'anello con il logo Sonus faber attorno al tweetere è applicato magneticiamente. Per orientarlo secondo Iutilizzo desiderato, avvincare adesso un qualsiosi oggetto metallico per rimuoverlo e riposizionario.

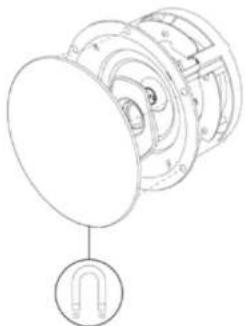

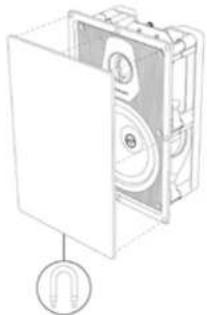

3.8 APPLICARE LA GRIGLIA MAGNETICA

La griglia può essere vermiociata a piacere.

Si consiglia di procedere alla verniciatura in luogo aperto e lontano dal diffusore.

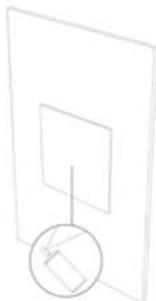

4. ACCESSORI OPZIONALI

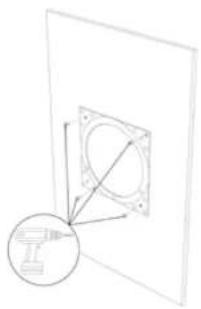

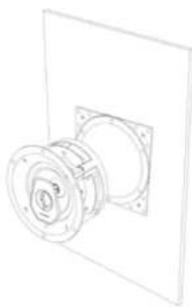

4.1-GRIGLIA MAGNETICA QUADRATA (SOLO PER MODELLI IN-CEILING)

Prima di inserire il diffusore nel foro, avvittare alla parcet l'apposto supporto. La griglia cui esesse vermiicata a piacere. Si consiglia di procedere alla vermiicatura in luogo aperto e lontano dal diffusore.

4.2 -KIT DI PRE-MONTAGGIO (NUOVA COSTRUZIONE)

Se i diffusori delle collezione Pallidio Level 5 devono essere installati in una nuova costruzione, è disponibile il kit di pre-montaggio. Per maggiori informazioni, consultrare l'apposto manuale d'uso contentuno nell'imballo dello stesso.

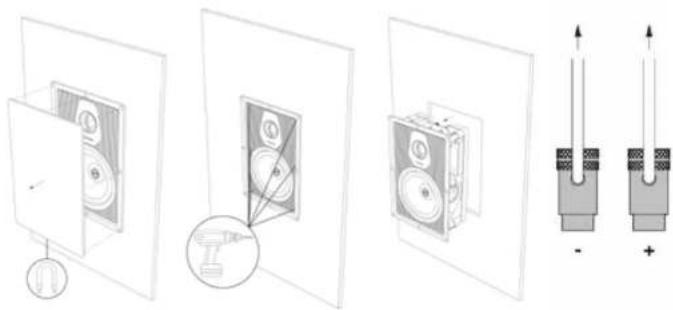

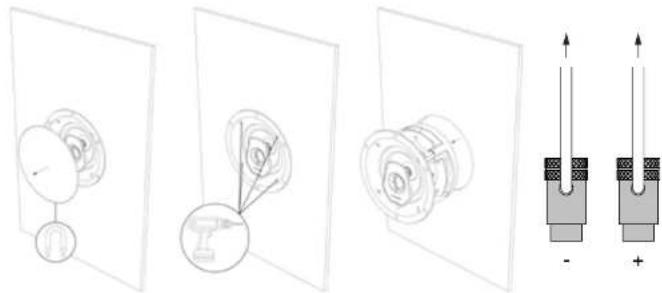

5. RIMOZIONE DEL DIFFUSORE

Svitare sono a fine corso le viti per garantire la completeness di sblocaggio e la facile rimozione del diffusore.

Effettuare l'operazione con gli apparecchi spentil

ENGLISH

CONTENTS

1. General information 13

7.1 CONFIGURAZIONI DI SISTEMA

1. Consigliato per una riproduzione nitida dei bassi
2. Configurazione cstromo per la massima uscita acustica
3. Consigliato per una riproduzione nitida dei bassi (subwoofer supplementare)
4. Configurazione estrema per la massima uscita acustica (subwoofer supplementare)
   NOTA

Se si utilizzato due unità subwoofer, è vivamente consigliabile installare l'una a sinistra e l'altra a destra alla dire di ascolto. Evitare di posizione i subwoofer in maniera simmetrica l'una rispetto all'altra rispetto al punto di ascolto principale.
