| Technische Merkmale | Sonus Faber Palladio PC562 Lautsprecher, 2-Wege, Impedanz 8 Ohm, Nennleistung 100 W, Frequenzgang von 40 Hz bis 25 kHz. |
|---|---|
| Verwendung | Entwickelt für die Einbaumontage in Wänden oder Decken, ideal für Heim-Audiosysteme und Heimkinoanlagen. |
| Wartung und Reparatur | Überprüfen Sie regelmäßig die Verbindungen und reinigen Sie die Gitter. Bei Problemen wenden Sie sich an einen Fachmann für den Austausch der internen Komponenten. |
| Sicherheit | Stellen Sie sicher, dass die Installation den örtlichen elektrischen Vorschriften entspricht. Vermeiden Sie übermäßige Feuchtigkeit. |
| Allgemeine Informationen | Premium-Produkt mit außergewöhnlicher Klangqualität, empfohlen für Audiophile. Herstellergarantie von 2 Jahren. |
Häufig gestellte Fragen - Palladio PC562 Sonus Faber
Benutzerfragen zu Palladio PC562 Sonus Faber
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch Palladio PC562 - Sonus Faber und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Palladio PC562 von der Marke Sonus Faber.

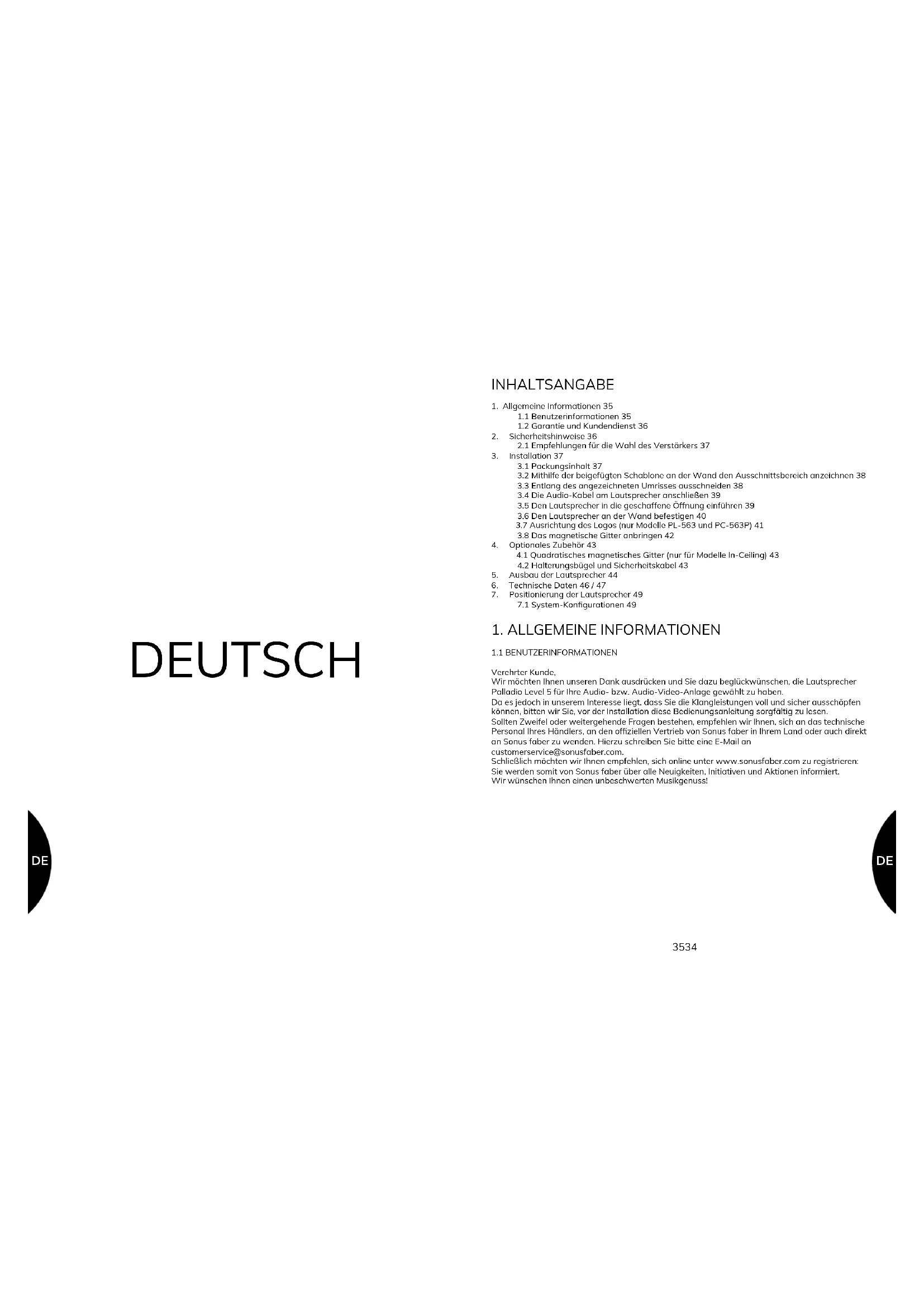

BEDIENUNGSANLEITUNG Palladio PC562 Sonus Faber
- Allgemeine Informationen 35
1.1 Benutzerinformationen 35
1.2 Garantie und Kundendienst 36
- Sicherheitschinweis 36
2.1 Empfehlungen fur die Wahl des Verstärkers 37
- Installation 37
3.1 Packungsinhalt 37
3.2 Mithilfe der beigeufigten Schablone an der Wand den Ausschnittsbereich anzeichnen 38
3.3 Entlang des angezeichneten Umrisses ausschneiden 38
3.4 Die Audio-Kabel am Laugsprecher anschließen 39
3.5 Den Laufsprecher in die geschaffene Öffnung einführen 39
3.6 Den Laufsprecher an der Wand befestigen 40
3.7 Ausrichtung des Logos (nur Modelle PL-563 und PC-563P) 41
3.8 Das magnetische Gitter onbringen 42
4.1 Quadratisches magnetisches Gitter [nur für Modelle In-Ceiling] 43
4.2 Halterungsbugel und Sich
-
Ausbau der Laufsprecher 44
-
Technische Daten 46/47
-
Positionierung der Laufsprecher 49
7.1 System-Konfigurationen 49
1. ALLGEMEINE INFORMATIONEN
1.1 BENUTZERINFORMATIONEN
Verehrter Kunde,
Wir mögen Itthen unseren Dank ausdrucken und Si sle da zu begluckwnschen, die Lautsprecher Pallidox Level 5 furhre Audio-bzw. Audio-Video-Anlage gewählt zu haben.
Da es jedoch in unserem Interesse liegt, daß Si die Klangeleistungen voll und sicher aushöpfen können, bitten wir Si, vor der Installatione diese Bedienungsanleitung sorgfältig zu setzen.
Sollten Zweifel oder weitergehende Fragen bestehen, empfehlen wir ihren. sich an das technische Personal his hands Handlers, an den officierten Vertrieb von Sonus faber in Ihrem Land oder auch direkt an Sonus faber zu wenden. Hierzu schreiben Sieitte eine E-Mail an
customerservice@sonusfaber.com.
Schlichtlich mächtens wir ihren empflichen, sich online unter www.sonusfaber.com zu registrierten: Sie werden somit von Sonus faber über alle Neuklagen, Initiativen und Aktionen informiert.
Wir wünschen Ihnen einen unbeschwerten Musikgenuss!
DE
1.2 GARANTIE UND KUNDENDIENST
Die Laufsprecher Palladio Level 5 wurden nach hochsten Qualitätsanforderungen entwickeln und hergestellt.
Es istzwar unwahrscheinlich,aber dennoch moglich,dass ein Schaden oder eine Fehlfunktion auftritt. In thisem Fall wird fur die von lhen erworbenen Lautspeicher naturlich Garantic geleistet. Es gegen die Bestimmungen des Landes, in dem das Produkt erworben wurde.
Wenden Sie sich in thisem Fall an den Sonus faber-Handler, bei dem Sie das Produkt erwarben haben oder an den Sonus faber-Vertrieb ihres Landes. Sie finden alle Kontakte auf unserer Internetseite unter folgender Adress:
- https://www.sonusfaber.com/distributori-store/
- https://www.sonusfaber.com/en/distributors-stores/
Des Weiteren möchten wir Sie in ihrem Interesse auf Folgenden hinweisen:
Die Garantie deckt etwige Baufehler der Laufsprecher ab:
-itte bewahren Sien den Kaufbeleg unbedingt auf, um im bei Bedorf dem Handler vorlagen zu konnen;
Bewahrscheinlich die Vorstandsgeschäfte auf das Hauptgesellschaft zu gewinnen, zum Beispiel als 100.
Den Loutsprechersystemen muss eine Beschreibung der aufgedetreten Funktionstörung bzw. des Defektos belegeit werden
Unter folgenden Bedingungen verliert die Garantie ihre Gültigkeit:
- Dos Produkt wurde unabhängig vom befugten Kundendienst von Sonus faber zerlegt oder verändert;
- Das Produkt wurde entgegen den Vorgaben in dieser Handbuch unsachgemäß gelebraucht.
2. SICHERHEITSHINWEISE
- Lesen Sie die Gebrauchsanweisung durch und bewahren Sie diese zum Nachschiagen griffbereit auf.
Sich vergewissen, dass die Wand- bzw. Zwischendeckenbefestigung ausrelichend stabil ist. Vorab prufen, ob die Tragfähigkeit der Montagefläche für das Gewicht des bzw. der Lautsprecher(s) aurescht. - Beim Betrieb der Lautsprecheranlage vermeiden Sieitte, bei zu hoher Lautstärke oder im unmittelbarer Nade der Lautsprecher zuzuhören. Dies kann zu bleibenden Gehorschaden führen. Halten Sie Kinder stets auf einem Sicherheitsabstand von mindestens 50 cm vom Lautsprechersystem fern.
In der Nane der Lautspricher entstelt ein elektroniknatisches Feld, das für Menschen und Haustiere ungebährlich ist, aber den Betrieb elektronischer Geräte, wie Bildschimme oder Bilddrohren-Fernseher störten kann, falls diese in unmittelbarer Nähne der Lautspricher aufgestellt werden. Solte dies der Fall sein, stellen Sie die Geräte in früherem Abstand zu den Lautsprachern auf.
Das Funktionsprinz der Lautspeicher stutzt sich auf die Grundlagen des Elektramagnetism. Der Benutzer solla deer gehzteigke Gerote betrieben, die starke elektronische Felder erzogen und dadurch den Betrieb der Lautspeicher beinrichtungen konn.
Die Laufsprecher nicht parallel zueinander oder unmittelbar an eine Laufsprecheranlage mit konstanter Spannung (wie etwa 100 V. 70.7 V oder dinnlich) anschlieben.Dies konnte zu einer Überlustung der Anlage führen und damit den Laufsprecher oder den Verstrekker beschädigten.
Audio- und Stromkabel nicht nebeneinander verlegen. In der Nane des Stromkabels wird ein elektromagnetisches Feld erzeugt, das ein störendes Rauschen verursachen kann. Falls dies der Fall sein sollte, dann sorgen Sie für ausreichenden Abstand zwischen den Audio- und Stromkabeln. - Der Anschluss muss bei ausgeschaltenen Geräten erfolgen. Beim Anschluss auf die Polarität der Klemmen achtens.
2.1 - EMPFEHLUNGEN FÜR DIE WAHL DES VERSTARKERS
Die Anforderungen an die Ausgangsleistung des Veränderkurs bei durchschnittlichen Gebrauchsbedingungen hängen von den Merkmalen des Lautspechersystems (Nenn-Impedanz und Empfindlichkeit) sowie von den Hörbedingungen ab (durchschnittlichen Audiolevel und Hördiston). Im Folle eines Lautspechers mit 4 Ohm Nenn-Impedanz und 92 dB SPL Empfindlichkeit, ergibt sich folgende Tabelle
| HÖRDISTANZ | AUSGANGSLEISTUNG DES VERSTÄRKERS (MIN., PRO KANAL) * | ENTSPRECHENDE LEISTUNGSAUFNAHE (MIN., PRO KANAL) * |
| 2 m 40 Wrms 0,8 | W | |
| 2,5 m 63 Wrms 1,3 | W | |
| 3 m 90 Wrms 1,8 | W | |
| 3,5 m | 125 Wrms | 2,3 W |
| * für ein durchschnittliches Audiolevel bei einer Hördistanz von 82 dB SPL | ||
Audioprogramme mit hohenen Spitzenfaktoren bedürfen einer noch hohenen Verständungslistung. Wie man erkennen kann, ist in puncto Verständung weniger die Beibehaltung des empfehlenden Audiolelals als vielmehr das Management der kurzen Augenblicke maßgeblich, in denen das Musiksignal besonder hohe Spitzenlevels erreicht.
Lautsprachersysteme für die privatige Klangwiedergabeoridae nicht als dauerhafte Tonübertragung mit hoher Lautstärke, beispelsweise in der Diskothek, oder als Klangverstarkung verwendert werden. Bei derortigen Anwendungen sind die Leistungsanforderungen mit der korrekten Funktionsewe des Lautsprachersystems nicht kompatibel. Es drohen irreversible Schaden und in manchen Fällen gar Brandgefasrt.
3. INSTALLATION
3.1 PACKUNGSSINHALT
Laufsprecher
Magnetisches Gitter
Schablone fur die Wandoftnung
Schutzabdeckung aus Kunststoff
Jedes optionale, separat erhaltliche Zubehör ist in Kapitel 4 beschrieben.
Die Verpackungsmaterialien sind potentiell umweltschädlich. Entsorgen Sie diese Materialien nicht mit dem gewöhnlichen Hausmull, sondern bringen Sie diese in ein entsprechendes Entsorgungszentrum.
Bewohnen Sie das Verpackungsmaterial für Kinder unzuganglich auf Bei Verschlucken besteth Vetungs- und Erstigungsegfehr.
3.2 MITHILFE DER SCHABLONE AN DER WAND DEN AUSSCHNITTSBEREICH ANZEICHINEN
Sich zuvor vergewissem, dass der Ausschnittbereich zwischen den beiden Ständem liegt. Für die ordnungsgemäß Funktion des Befestigungssysteme, einen Abstand von mindestens 4 cm zwischen dem seitlichen Rand der Öffnung und dem nachstgelegen den Ständer einhalten.

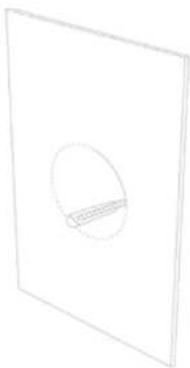

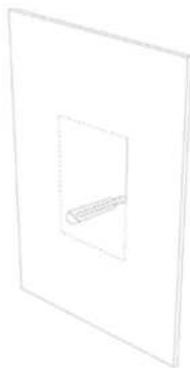

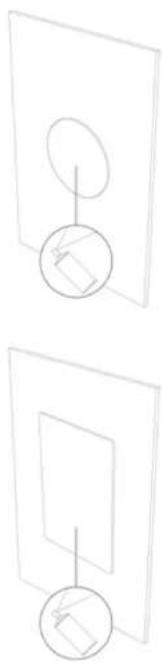

3.3 ENTLANG DES ANGEZEICHNETEN UMRISSES AUSSCHNEIDEN
3.4 DIE AUDIO-KABEL AM LAUTSPRECHER ANSCHLIESSEN
Beim Anschluss auf die Polarität der Klemmen achten. Der Anschluss muss bei ausgeschlossen Geräten erfolgen.

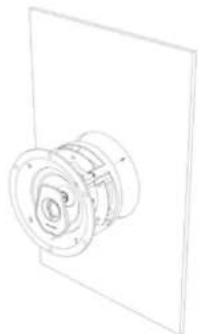

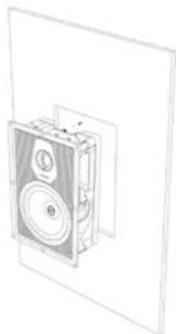

3.5 DEN LAUTSPRECHER IN DIE GESCHAFFENE ÖFFNUNG EINFUHREN

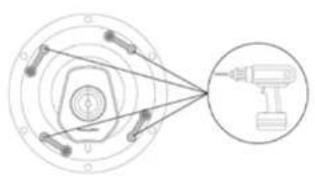

3.6 DEN LAUTSPRFECHER AN DER WAND BEFESTIGEN

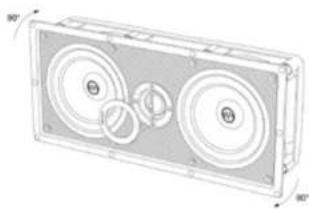

3.7 AUSRICHTUNG DES LOGOS (NUR MODELLE PL-563 UND PC-563P)
Die Modelle PL-563 und PC-563P sind sowohl für eine waagerechte wie senkrechte Montage vorgesehen. Der Ring mit dem Sonus faber-Logo um den Tweeter ist magnetisch befestigt. Um diesen entsprechend der gewünschten Verwendung auszurichten, dieser einen beliebigen metallischen Gegenstand annahern, um ihm zu entfernen und erneut anzubrügen.
DE
Die Befestigungsschrauben bis zum Anschlag ohne übermögen Kraftaufwand einschrauben, um die Arretierung nicht zu beschädigen.

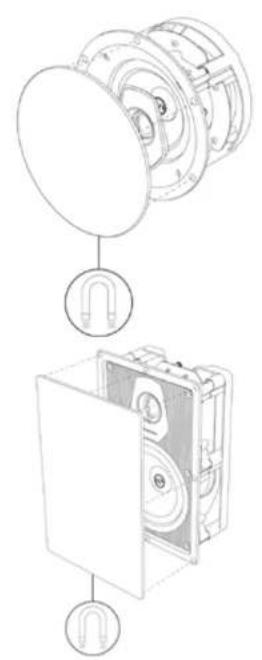

3.8 DAS MAGNETISCHE GITTER ANBRINGEN

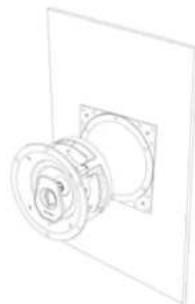

4. OPTIONALES ZUBEHÖR
4.1 QUADRATICHEMAGNETISCHES GITTER (NUR FÜR MODELLE IN-CEILING)

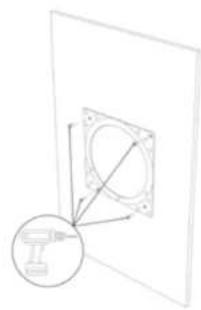

Vor dem Einfelden des Laufsprechers in die Öffnung, die entsprechende Haiterung an der Wand anschrauben.

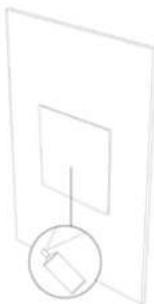

Das Gitter kann nach Beielen lackiert werden. Es wird geraten, die Lackierung im Freien und frem vom Lautsprach vorzunehen.
4.2 VOR-MONTAGE-BAUSATZ (NEUBAU)
Sollen die Laufsprecher der Kollektion Poll radio Level 5 in einem Neubau installiert werden, ist ein Vor-Montage-Bausatz erhältlich. Für nohere Informationen, wird auf die in der Packung desselen enthalten den Bodienungen sanleitung verwiesen.
Das Gitter kann nach Belleben lackiert werden.
Es wird geroten, die Lackierung im Freien und frem vom Lautspricher vorzehmen.

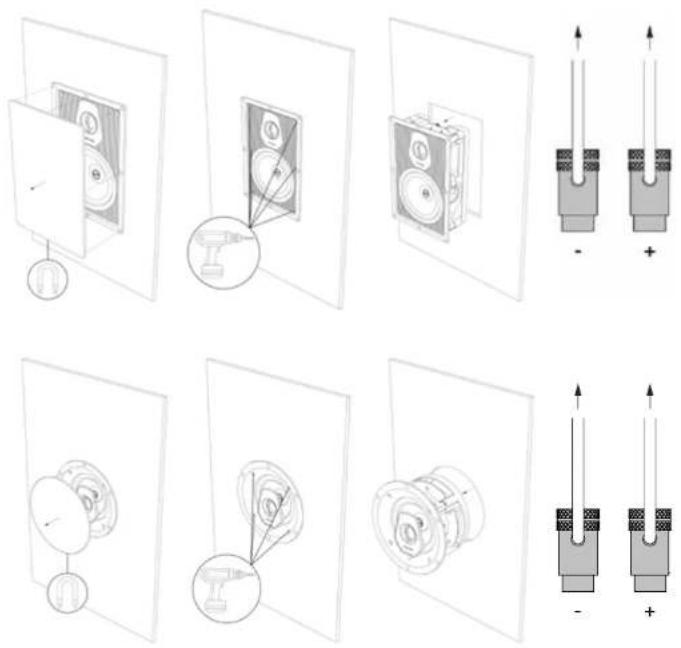

5. AUSBAU DES LAUTSPRECHERS
Die Schrauben bis zum Anschlag losen, um den vollständigen Verschluss der Arretierung und die einfache Entfernung des Laufsprechers zu gewährleisten.
Den Arbeitschnitt bei ausgeschalteten Geräten vornehmen!

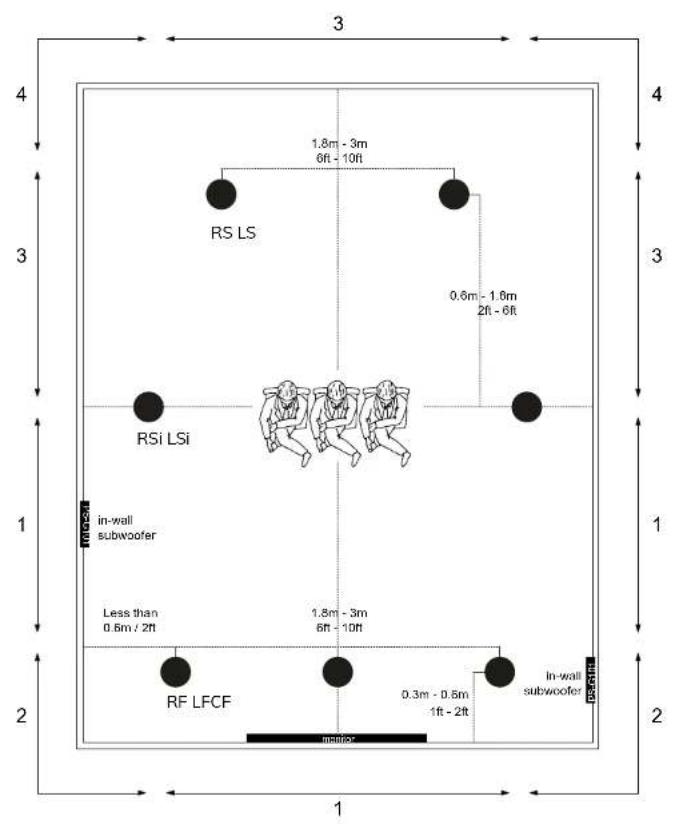

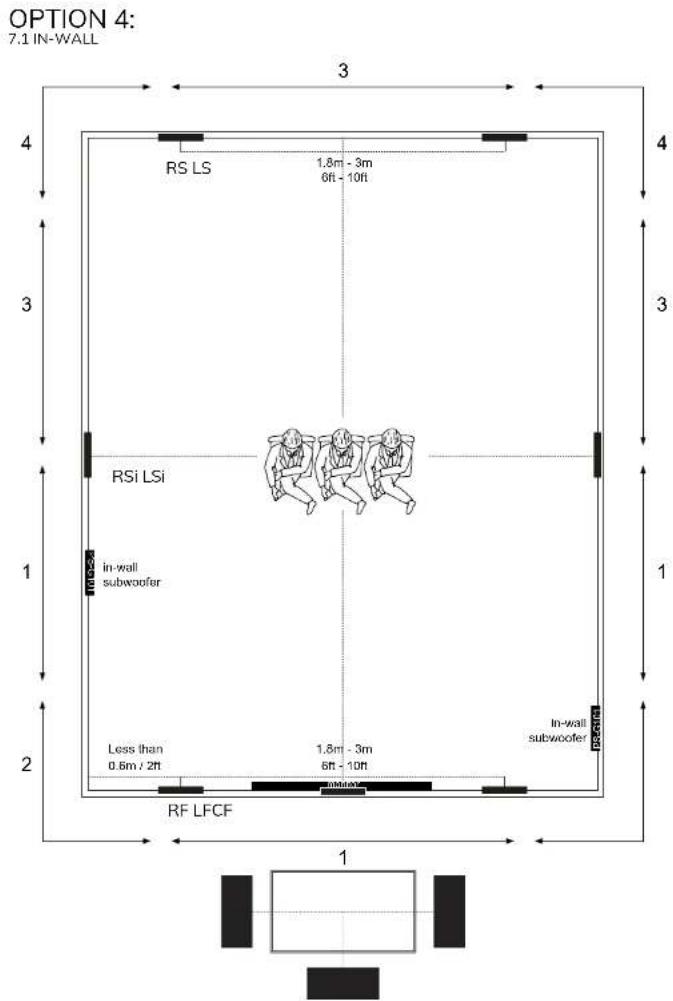

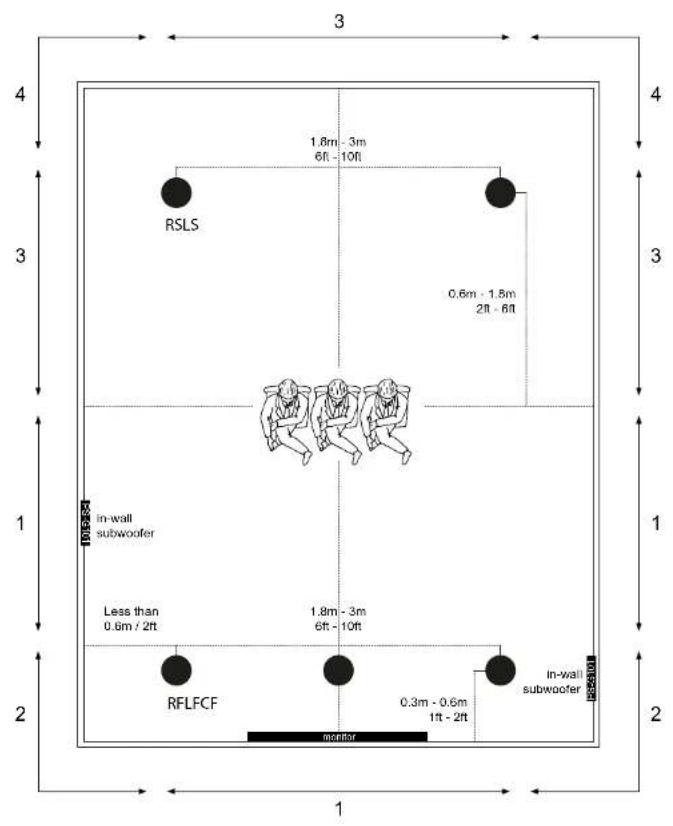

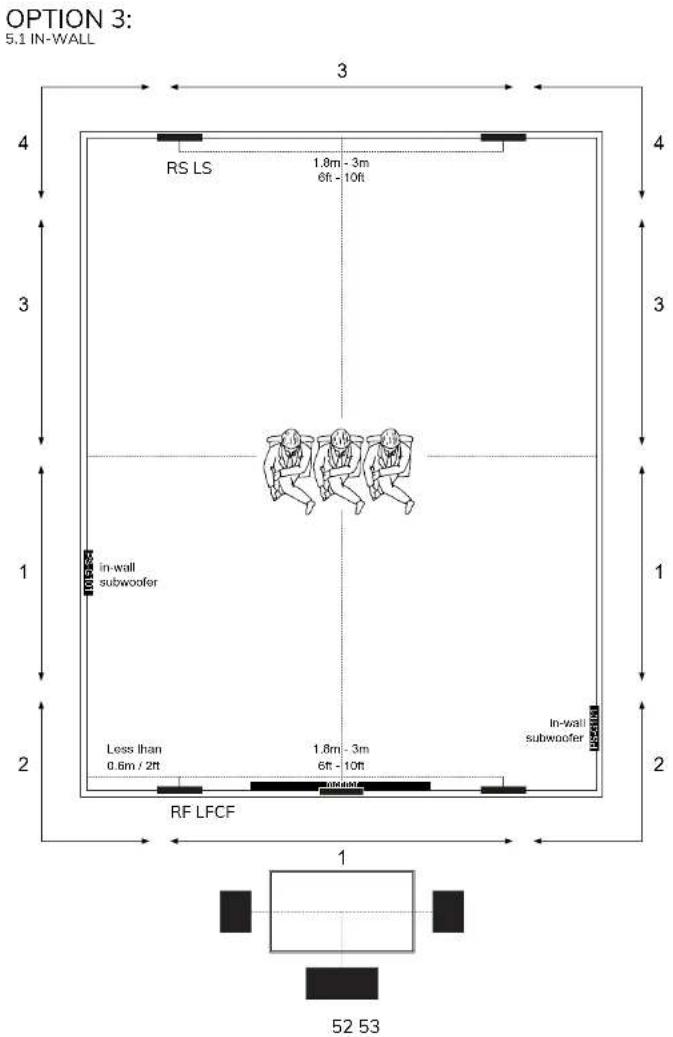

7. POSITIONIERUNG DER LAUTSPRECHER
- Empfohlen fur eine klare Wiedergabe der Basse
- Extreme Konfiguration fur die maximale akustische Ausgangsleistung
- Empfohlen fur eine klare Wiedergabe der Basse (zusatzlicher Subwoofer)
- Extreme Konfiguration für die maximale akustische Ausgangsleistung (zusätzlicher Subwoofer) ANMERKUNG
Werden zwei Subwoofer verwendet, wird nachdrücklich empfohlen, den einen links und den anderen rechts vom Hörbereich zu installieren. Vermicden, die Subwoofer zucinander im Verhältnis zum Haupt-Hörerplatz symmetrisch aufzustellen.

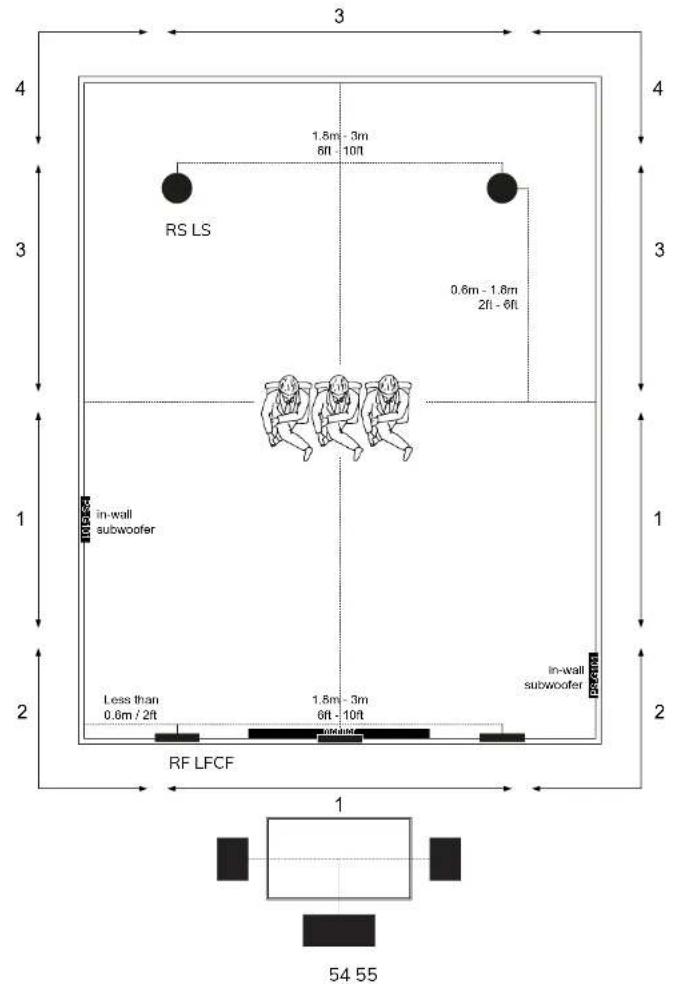

OPTION 1: 5.1 IN-CEILING

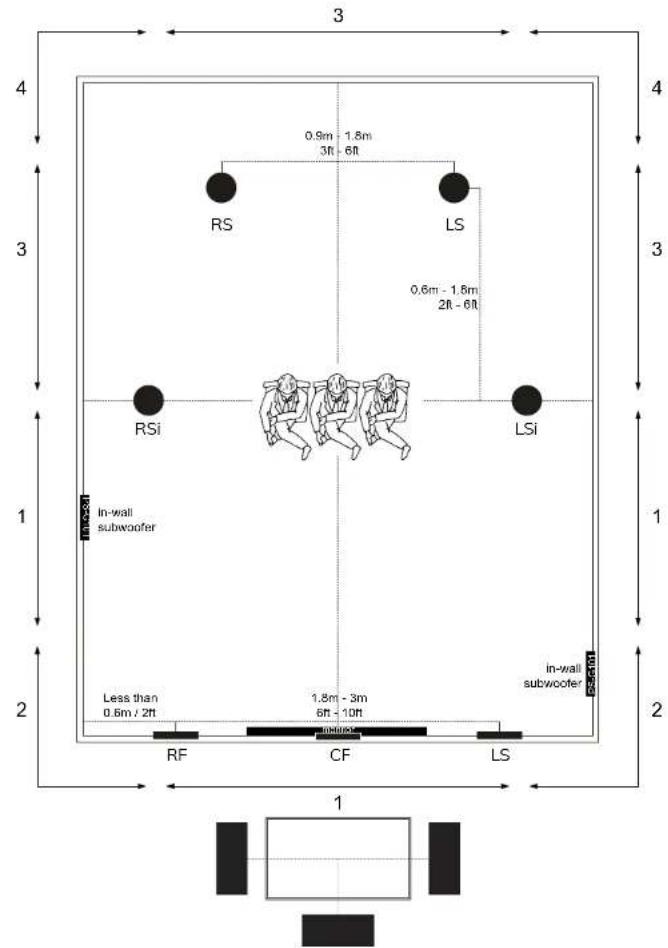

OPTION 2: 7.1 IN-CEILING
OPTION 5: 5.1 IN-CEILING + IN-WALL
OPTION 6: 7.1 IN-CEILING + IN-WALL
