| Tipo di prodotto | Binocolo termico (clip-on) |
| Marca | LIEMKE |
| Modello | Luchs2 (LUCHS-2) |
| Riferimento | 8011155680112169 |
| Rilevatore | Microbolometro 640×512 VOx non raffreddato |
| Passo del rilevatore | 12 μm |
| Portata di rilevamento | 2500 m |
| Gamma spettrale | 8–14 μm |
| Frequenza di aggiornamento | 50 Hz |
| NETD | 50 mK |
| Lente dell'obiettivo | 50 mm/F1.0 |
| Campo visivo | 12,5° × 10,0° (22 × 17,6 m a 100 m) |
| Ingrandimento ottico | 1× |
| Distanza minima di messa a fuoco | 5 m |
| Schermo | OLED 1024×768 px |
| Zoom digitale | 2× istantaneo |
| Modalità colore | White Hot, Black Hot, Extra Dark, Red Hot, Rainbow |
| Memoria interna | 32 GB |
| Formati file | JPG (foto), MP4 (video) |
| Batteria | Batteria ricaricabile integrata agli ioni di litio, 4800 mAh |
| Autonomia | 6,5 a 9 ore (a seconda dell'uso e delle condizioni) |
| Alimentazione esterna | USB-C (≥ 10 W) |
| Dimensioni (L × l × H) | 171 × 64 × 65 mm |
| Peso | 625 g |
| Grado di protezione | IP67 |
| Temperatura di funzionamento | −20 °C a +50 °C |
| Temperatura di stoccaggio | −40 °C a +60 °C |
| Filettatura adattatore | M43 × 0,75 |
| Connessione Wi-Fi | 2,4 GHz (2400–2483,5 MHz), portata 5 m |
| Contenuto della confezione | Videocamera, copriobiettivo, paraluce in gomma, cavo USB-C, caricatore USB, adattatore filettato M43/M52, utensile, panno, manuale di istruzioni |
| Manutenzione e pulizia | Pulire con un panno di cotone; pulire i contatti con isopropanolo se necessario; spolverare le lenti senza toccarle |
| Sicurezza | Non dirigere verso fonti di calore intense (laser, sole); smaltire secondo le normative RAEE |
Domande frequenti - Luchs2 LIEMKE
Domande degli utenti su Luchs2 LIEMKE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Binocoli in formato PDF gratuitamente! Trova il tuo manuale Luchs2 - LIEMKE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Luchs2 del marchio LIEMKE.
MANUALE UTENTE Luchs2 LIEMKE
Vi promiettiamo di offrirvi sempre prodotti tecnicamente e qualitàvamente all'avanguardia, ottiche con le più innovativ tecnologie e dalle prestazioni eccezionali, leader nel Campo della visione termica.
Vi assicuriamo un servizio di garanzia eccellente restituendovi le vostre ottiche entro dieci giorni lavorativi in caso di guasto casi come una garanzia sul prodotto fino a 3 anni. Vi ringraziamo per la vostra fiducia e vi auguriamo agli bene!
ll team LIEMKE!
CONTENUTO
T
01.DATI TECNICI 90
02. ISTRUZIONI PER LA SICUREZZA 91
03.CONTENUO
04. COMPONENTI E CONTROLLI 92
05. FUNZIONAMENTO BASE 93
06.PROCESSO DI RICARICA E INDICATORE DI AVVISO DELLA BATTERIA 96
07. MODALITA DI IMMISSIONE 97
MODALITA STANDARD 97
MODALITA BASE 97
MODALITA PERSONALIZZATA 98
- FUNZIONE ZOOM TEMPORANEO 2X 98
- FUNZIONI MENU
LUMINOSITA
MODALITA IMMAGINE
MODALITA COLORE
MODALITA DI IMMISSIONE 100
MODALITA DI CALIBRAZIONE
WIFI
ALLINEAMENTO DEL TIRO
IMPOSTAZIONI AVANZATE
- SCATTO DI FOTO E VIDEO
11.SALVATAGGIO INTERNO - CONNECTION WIFI
- MANUTENZIONE
- RISOLUZIONE DEI PROBLEMI
11.SALVATAGGIO INTERNO - CONNECTION WIFI
- MANUTENZIONE
- RISOLUZIONE DEI PROBLEMI
99
99
99
99
101
102
102
103
105
106
06
88
89

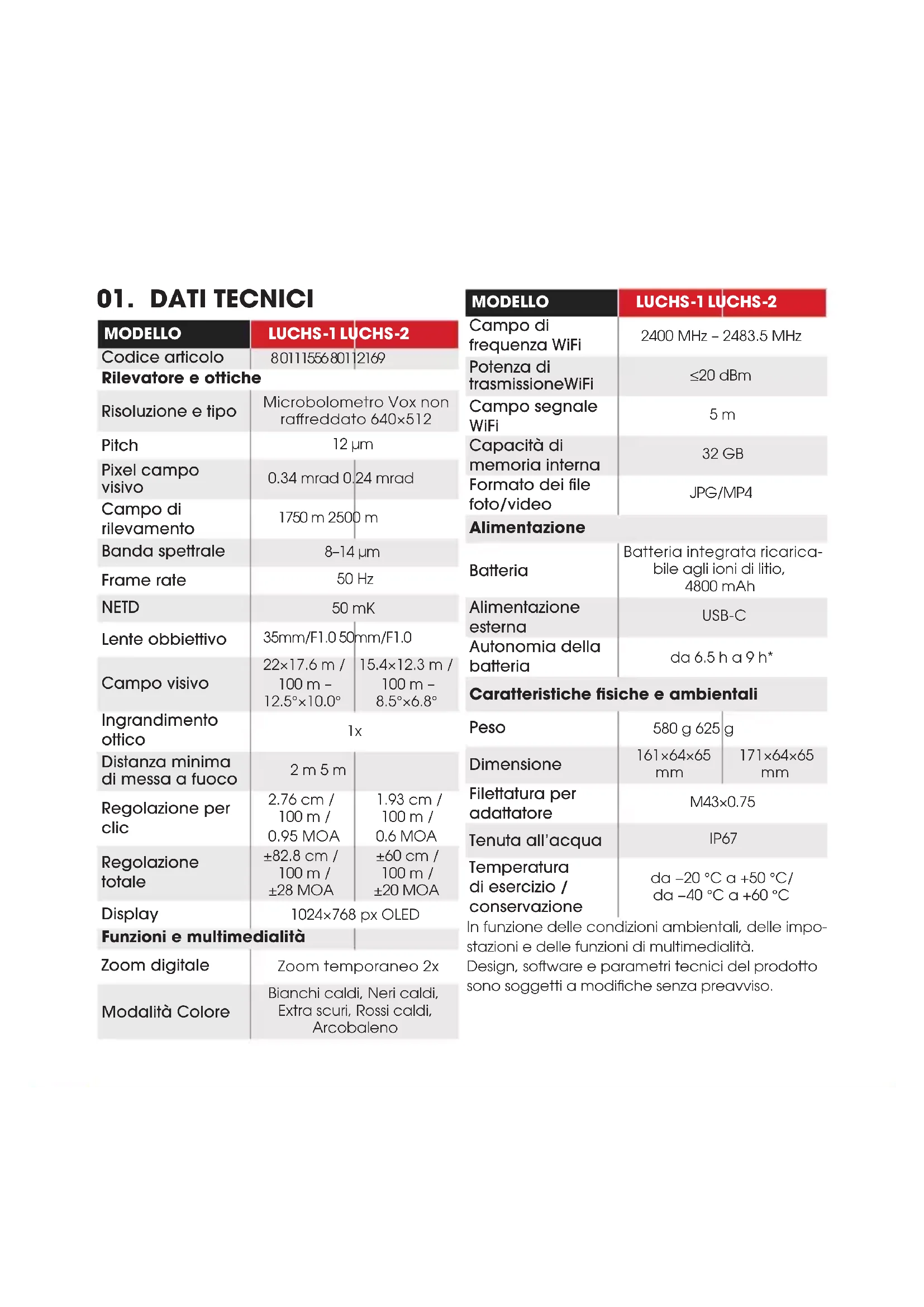

01. DATI TECHNICI
| MODELLO | LUCHS-1 LUCHS-2 | |
| Codice articolo | 8011155680112169 | |
| Rilevatore e ottiche | ||
| Risoluzione e tipo | Microbolometro Vox non raffreddato 640×512 | |
| Pitch | 12 μm | |
| Pixel campo visivo | 0.34 mrad 0.24 mrad | |
| Campo di rilevamento | 1750 m 2500 m | |
| Banda spettrale | 8-14 μm | |
| Frame rate | 50 Hz | |
| NETD | 50 mK | |
| Lente obbiettivo | 35mm/F1.0 50mm/F1.0 | |
| Campo visivo | 22×17.6 m / 100 m - 12.5°×10.0° | 15.4×12.3 m / 100 m - 8.5°×6.8° |
| Ingrandimento ottico | 1x | |
| Distanza minima di messa a fuoco | 2 m 5 m | |
| Regolazione perclcic | 2.76 cm / 100 m / 0.95 MOA | 1.93 cm / 100 m / 0.6 MOA |
| Regolazione totale | ±82.8 cm / 100 m / ±28 MOA | ±60 cm / 100 m / ±20 MOA |
| Display | 1024×768 px OLED | |
| Funzioni e multimedialità | ||
| Zoom digitale | Zoom temporaneo 2x | |
| Modalità Colore | Bianchi caldi, Neri caldi, Extra scuri, Rossi caldi, Arcobaleno | |
| MODELLO | LUCHS-1 LUCHS-2 | |
| Campo di frequenza WiFi | 2400 MHz - 2483.5 MHz | |
| Potenza di trasmissioneWiFi | ≤20 dBm | |
| Campo segnale WiFi | 5 m | |
| Capacità di memoria interna | 32 GB | |
| Formato dei fileATO/video | JPG/MP4 | |
| Alimentazione | ||
| Batteria | Batteria integrata ricarica-bileagliioni di litio,4800 mAh | |
| Alimentazione esterna | USB-C | |
| Autonomia della batteria | da 6.5 h a 9 h* | |
| Caratteristiche fisiche e ambientali | ||
| Peso | 580 g 625 | g |
| Dimensione | 161×64×65mm | 171×64×65mm |
| Filetture per adattatore | M43×0.75 | |
| Tenuta all'acqua | IP67 | |
| Temperatura di esercizio /conservazione | da -20 °C a +50 °C/da -40 °C a +60 °C | |
| In funzione delle condizioni ambientali, delle impostazioni e delle funzioni di multimedialità.Design, software e parametri tecnici del prodotto sono soggetti a modifiche perché preavviso. | ||
02. ISTRUZIONI PER LA SICUREZZA
Si sconsiglia di usare la termocamera in ambienti ad alta temperature per un lungo periodo di tempo. Se la temperature è troppo alta, il riproduittore d'immagini entrera nella stato di protezione delle alte temperature e si spegnerà automaticamente. La temperature consigliata per l'uso va da -10^ a +50^ .
Assicurarsi che la copertura dell'interfaccia USB sul lato del riproduuttore di immagine, sua ben chiuso quando viene utilizzato in ambienti umidi, ad esempio nei giorni di pioggia.
Smaltimento dei rifui di apparecchiature elettriche e batterie
interseroh
Non smaltire i rifiuti di apparecchiature elettriche e batterie nei rifiuti domestici. Consegnati el vostro centro di riciclaggio locale. Le batterie devono essere completamente scariche quando smaltiti.
Facciamo parte della rete INTERSEROH+. I componenti dell'apparecchio sono essere portati al riciclaggio della plastica e dei metalli per lo smaltimento.
Marchio CE: I dispositiivi sono conformi alle direttive UE:
Direffiva EMC 2014/30/UE, Direffiva RED 2014/53/UE
Direttivo RoHS 2011/65/EU, Direttiva Bassa tensione 2014/35/UE
La Blaser Group GmbH dichiara che il sistema radio tipo LUCHS-1 / LUCHS-2
è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
liemke.com/CE_Luchs_1
liemke.com/CE_Luchs_2
Non punctare la lente dell'unità verso fonti di energia intensa, comprese le unità laser e il sole. In caso contrario, c'é il rischio di danneggiare i componenti elettronici dell'unità. I dati derivanti dal mancato rispetto delle istruzioni per l'uso non sono coperti alla garanzia.
03.CONTENUTO
- Termocamera LUCHS ad aggancio (clip on)
Coperchio sollevabile (montato) - Protezione filettatura con oculare in gomma (montata)
Cavo USB-C - Caricabatteria USB
- Adattatore filetto da M43x0.75 a M52x0.75 con anello di bloccaggio
- Panno per la pulizia lenti
- Manuale

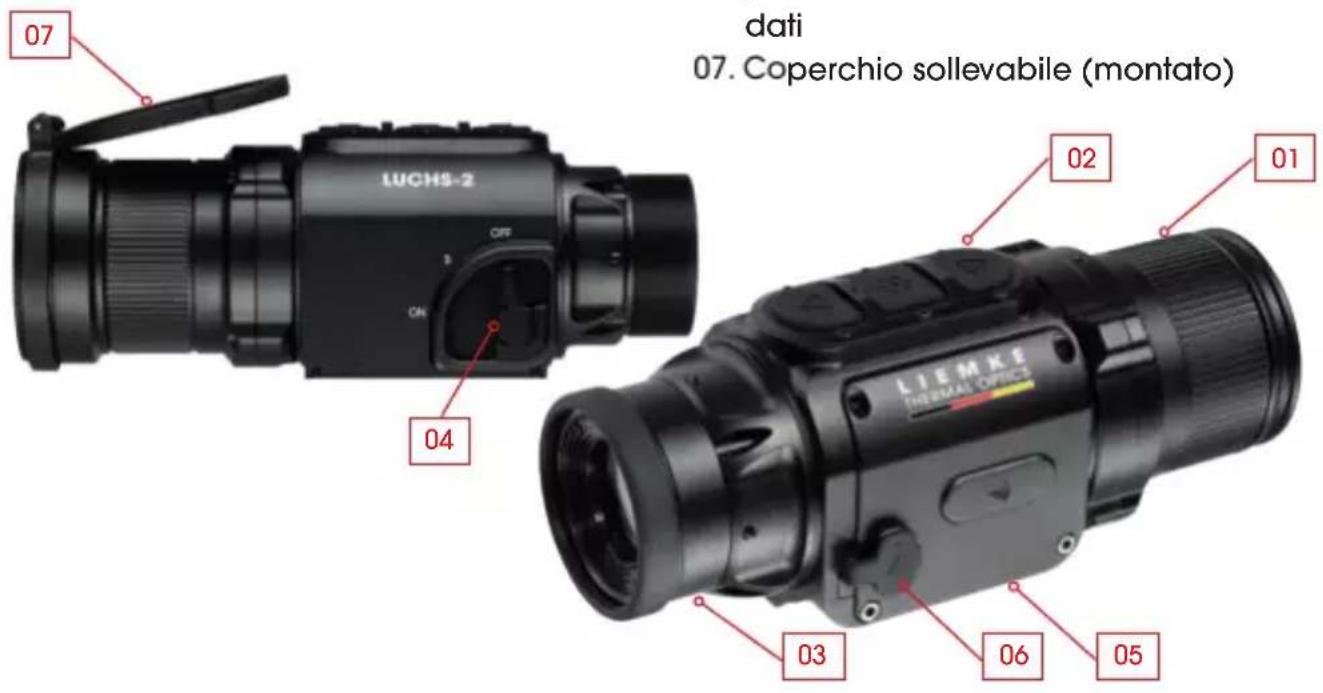

04. COMPONENTI CONTROLLI
- Lente obiettivo con anello di messa a fuoco
- Pulsantiera con tre pulsanti (SU/MENU/GIù)
- Collimatore con ghiera di protezione filettatura
- Interruttore a tre posizioni (ON/standby/OFF)
- Interfaccia di montaggio sul fondo del disposativo
- Porta USB-C con copertura in gomma per la ricarica e il trasferimento dei dati
- Coperchio sollevabile (montato)
Si raccomanda un controllo technique del dispositivo prima dell'uso.
Controllare l'aspetto esterno del dispositorio: Non ci dovrebbero essere nessuna crepa nell'involucro.
Controllare lo stato della lente e dell'oculare: devono essere puliti e privi di danni.
Controllare lo stato della batteria: Deve essere caricata se necessario.
Controllare il connettore USB e la copertura in gomma: i contatti devono essere puliti e non ossidati e la copertura delve essere collocata saldamente in posizione prima dell'uso per garantire la protezione dall'umidità.
Anello di messa a fuoco dell'obiettivo
Mettere a fuoco l'obiettivo alle varie distance ruotando I'anello di messa a fuoco fino a quando I'imagine risulta nitida.
Coperchio sollevabile
Il disposativo è fornito con un coperchio sollevabile installato.
Aprire il coperchio premendo sulle alette sulato opposto alla cerniera.
Il coperchio si apre di scatto e grazie all'aper-
tura completa della cerniera rimane quasi a filo con il corpo del dispositivo. Il coperchio cui è essere ruotato per consentire l'apertura a sinistra, a destra o verso l'alto. Il coperchio cui è essere rimioso afferrandolo da chiuso sul retro della cerniera e tirando per sfilario dal dispositivo. Può essere reinstallato a pressione sul bordo di finitura dell'obiettivo finché si iniesta in posizione.
Filettatura per adattatore e coprifilettatura
Sul retro del dispositivo è presente una filettatura (M43x0,75) per l'attacco di un adattatore per modalità clip on. Il dispositivo è fornito con un copriflettatura di protezione con oculare gommando. Quando si utilizza il dispositivo in modalità clip on, quello copriflettatura deve essere rimioso svitandolo in senso antiorario.

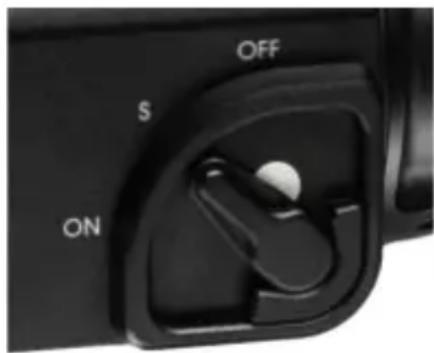

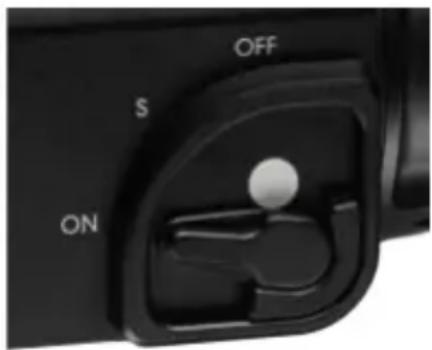

Selettore a leva a tre posizioni
Spostare la leva nella posizione desiderata per le impostazioni OFF, S (standby) e ON.
Il punto bianco è parzialmente visible in modalità standby e completamente visible con il dispositivo ON: ciò rende possibile distinguere facilemente lo stato del dispositivo in condizioni di luminosità ridotta. Il tempo di avvio da OFF a ON è di 5 secondi per la visualizzazione dell'immagine. Foto e video possono essere acquisiti a partire da 20 secondi dopo l'avvio. La funzione standby spagne il display e interrompe la trasmissione Wi-Fi (se il Wi-Fi è attivo) per risparmiare l'energia della batteria e ridurre le emissioni luminose dal dispositivo. Quando si passa alla modalità Standby a ON, l'immagine è subito disponibile e il dispositivo è immediatamente reattivo.

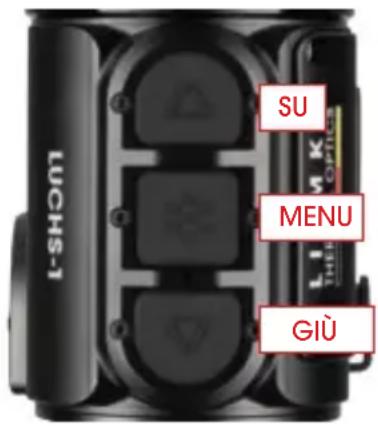

Pulsantiera
Sulla parte superiore del dispositivo si trovava una pulsantiera con tre grande pulsanti. Esistono due diverse opzioni di attivazione per ciascun pulsante:
- Clic (premere brevamente)
- Premere a lungo
Un "clic" consiste nel premere e rilasciare immediatamente il pulsante. Premere a lungo significa premere e tenere premuto un pulsante per almeno 0.4 secondi.
- Inoltre, è possibile uscire dal menu in qualsiasi momento premendo il pulsante MENU per 2 secondi.
Schermata predefinita
La schermata standard (quando non si utilizza il menu) visualizza icone per il profilo di fucile selezionato (G1-G3), lo stato di carica della batteria e la modalità di calibrazione (A, M, S). Il significolo del WiFi è visualizzato in alto al centro dell'imagine solo quando il WiFi è attivato.
Per l'uso in modalità clip on la posizione delle informazioni visualizzate sullo schermo cui sono esse regolata in base all'ingrandimento minimo del cannocchiale del fucile. In quello modo le informazioni rimangono visibili, ma sul bordo del Campo visivo, alla intralciare la visione del bersaglio. L'impostazione di visualizzazione delle icone cui essere modificata nel sottomenu Allineamento del tiro e salvata insieme alle impostazioni di allineamento per il rispettivo cannocchiale.
Visualizzazione: 2.5 × 4.0 × 4
Navigazione nel menu
Accedere al menu premendo a lungo il pulsante MENU.
Il menu sulla sinistra dello schermo consiste in una serie di icone. Quando si selezione un menu, in alto al centro dello schermo viene visualizzato un breve testo informativo.
Navigare fino alla voce del menu desiderata con i pulsanti SU e GIU e selezionare la voce desiderata premendo brevamente (clic) il pulsante MENU. Ulteriori sottomenu, se disponibili, sono indicati da freccce sopra e fatto il sottomenu selezionato e posso-no essere selezionati con i pulsanti SU e GIU.
Scegliere una funzione del menu o del sottomenu con un cli c del pulsante MENU.
Salvare e tornare alla você precedente del menu premendo a lungo il pulsante MENU.
Per uscire completamente dal menu da qualiasi posizione del menu, premere e tenere premuto il pulsante MENU per 2 secondi.
06. PROCESSO DI RICARICA E INDICATORE DI AVVISO DELLA BATTERIA
Il significato della batteria nella parte inferiore del display indica lo stato di carica, da completamente carico (cinque barre) fino a quasi completamente scarico (rosso con una barra). Un processo di ricarica normale dura circa 3 ore.
Prima dell'impiogo, assicurarsi che la batteria sia sufficientemente carica.
Ricaricare il LUCHS quando è spento (OFF).
Soltanto ci si viene garantita una ricarica affidabile.
Per ricaricare il LUCHS, utilizzato il cavo USB-C e il caricabatteria originale contenuti nella fornitura.
Durante la ricarica il LED posto tra il tasto MENU e DOWN è accesso con luce rossa. Al termine della ricarica l'indicatore LED diventa verde e dopo peu si spegne.
Rimuovere l'apparecchio dall'alimentazione, se il processo di ricarica è concluso.
Se la batteria è gli completamente carica, cui verificarsi che il LED verde non si accenda qualora il LUCHS venga collegato di nuovo al caricatore.
Requisiti minimi
Utilizzato gli accessori di ricarica forniti in dotazione oppure accessori equivalenti di fornitori terzi. L'alimentatore deve fornire almeno 10 W, per riuscire a ricaricare in modo affidabile la batteria interna.
Scaricamento completo
Evitare lo scaricamento completo, al fine di non ridurre inutilmente la durata di vita della batteria.
Se la batteria è completamente scarica, il processo di ricarica richiede molto più tempo poiché all'inizio scorre poca corrente di carica per non danneggiare la batteria.
Power Bank
É possible utiliser il LUCHS con un'alimentazione esterna (Power Bank).
Assicurarsi che la batteria ausiliaria fornisca almeno 10 W (5 V / 2 A).
In caso contrario, il funzionamento dell'apparecchio potrebbe essere interessato da anomalie.
07. MODALITA DI IMMISSIONE
Il LUCHS dispone di tre diverse modalità di immissione con funzioni specifiche direttamente accessibili con una pressione breve (clic) o lunga dei pulsanti. Le modalità di immissione possono essere modificata alla voce del menu "Modalità di immissione".

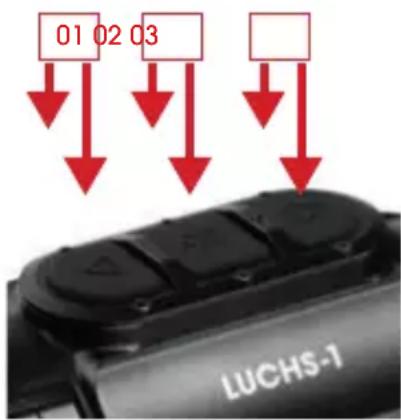

Modalità Standard
La modalità Standard è la modalità predefinita, adatta alla maggior parte dei casi d'uso. Luminosità e Modalità immagine, nonché le funzioni Foto e Registrazione video sono direttamente accessibili tramite la pulsantiera. Al menu si accede sempre premendo a lungo il pulsante MENU e la calibrazione manuale si effettua sempre premendo a lungo il pulsante SU.
(01)
clic/premere brevamente: Luminosità
premere a lungo: Calibrazione
(02)
click/premere brevamente: Modalità immagine
premere a lungo: Menu
(03)
clic/premere brevamente:
Scatto foto
premere a lungo: Avvio/
arresto video

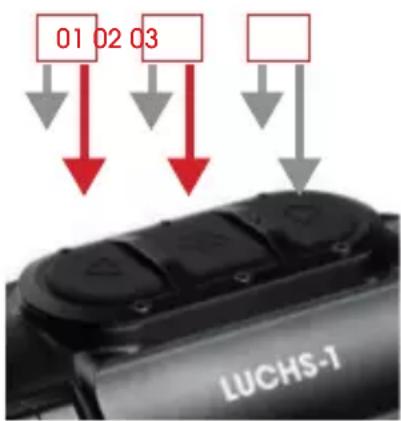

Modalità Base
La modalità Base offre un'interfaccia di immissione amplificata per gli utenti che non desiderano modificare frequently le loro impostazioni, per esempio solo per cacciare in notturna e con una configurazione fissa di impostazioni preferite. Al menu si accede premendo a lungo il pulsante MENU e la calibrazione manuale
(01) premere a lungo: Calibra-zione
(02) premere a lungo: Menu
(03)
si effettua premendo a lungo il pulsante SU. Nessun'altra funzione supplementare è disponibiletramite la pulsantiera. Le funzioni fotoe registrazione video sono disattivate.
Le modifiche a impostazioni quali luminosità e colore possono essere effettuate accedendo al menu.
La modalità Base offre la massima protezione da modifiche accidentali delle impostazioni e riduce il consumo della batteria disabilitando le funzioni di multimedialità, consentendo in tal modo fino a 9 ore di autonomia di funzionamento con una sola carica della batteria.

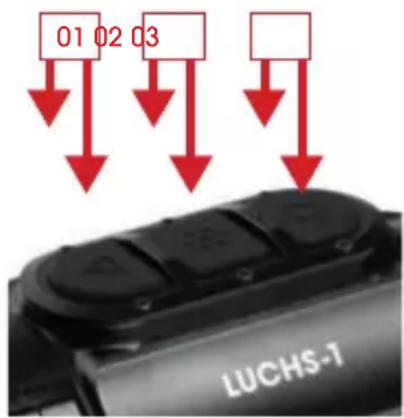

Modalità Personalizzata
La modalità Personalizzata consente all'utente di personalizzare le funzioni della pulsantiera in base alle proprie preferenze d'uso. èosi possibile accedere alle funzioni utilizzate più di frequente direttamentetramite la pulsantiera,mente le funzioni di cui non si ha bisogno regolarmente
(01)
clic/premere brevamente: Luminosità / Modalità Colore / Modalità Immagine / nessuna
premere a lungo: Calibrazione
(02)
clic/premere brevamente: Luminosità / Modalità Colore / Modalità Immagine / nessuna
premere a lungo: Menu
(03)
clic/premere brevamente: Scatta Foto / nessuna
premere a lungo: Avvio/arresto video / nessuna
possono essere disattivate per evitare che vengano abilitate inavvertamente. Per la procedura di assegnazione delle funzioni ai pulsanti, videere "Modalità di immissione" nel capitolo Menu di quello manuale.
08. FUNZIONE ZOOM TEMPORANEO 2X
Premendo contemporaneamente i pulsanti SU e GIù si attiva la funzione zoom temporaneo 2x. Lo zoom 2x è Attivo solo per tutto il tempo in cui i pulsanti sono tenuti premuti. Rilasciendo i pulsanti, l'ingrandimento torna automaticamente allo zoom 1x predefinito. Importante: esta funzione è concepita per identificare il bersaglio. Sparare con la funzione zoom attivata può determinare uno spostamento del punto di impatto. Quando la funzione zoom è attivata, sullo schermo compare un avviso.
09. FUNZIONI MENU
Luminosità
Se modificata tramite la pulsantiera, la luminosità varia in ciclo da 1 a 10 e quando torna a 1. Se modificata tramite la voce del menu Luminosità, la luminosità può essere aumento a ridotta con i pulsanti SU e GIù e si arresta, rispettivamente, a 1 e a 10. In quello modo la luminosità può essere aumento a ridotta in modo specifico: una funzione particolaremente utile nell'oscurità perché siouldo scegliere un'impostazione di luminosità più bassa perché dover passare delle impostazioni a luminosità più elevata. Luminosità è la prima voce del menu ed è quando rapidamente accessibile quando i pulsanti personalizzabili nella modalità Personalizzata sono usati per altre funzioni.
Modalità imagine
Selezionare Sole o Pioggia.
Scegliere una modalità in base alle caratteristiche della scena e alle proprie preferenze. La modalità Sole visualizza un'immagine uniforme e realistica per le scene con un buon contrasto intrinseo, per esempio in giornate di sole o nelle notti dopo una giornata di sole, quando gli oggetti nel panorama hanno livelli di temperatura diversi. è inoltre utile per Vedere i particolari più dettagliati nel bersaglio caldo.
La modalità Pioggia accentua il contrasto rende visibili le strutture più piccole in scene con basso contrasto intrinseco. è particolaremente utile per visualizzare dettagli del paesaggio in condizioni di pioggia o nuvolosità.
Modalità colore
Selezione in ciclo le modalità di colore attivate. Le modalità di colore possono essere disattivate in modo selettivo nel sottomenu "Modalità Colore attiva/disattiva" di Impostazioni avanzate. Le modalità colore disattivate non saranno visibili in quello menu, consentendo di selezionare in ciclo solo le modalità che si ritengono utili. Sono disponibili le seguenti modalità Colore:
WH-Bianchi caldi: per un'accurata identificazione, ottima da utilizzare di notte per via dello sfondo più scuro 98
BH-Neri caldi: offre una visione più realistica con il bersaglio scuro su uno sfondo più luminoso 99
- ED - Extra scuri: basata sulla modalità Bianchi caldi con luminosità complessiva inferiore e un tono caldo, ideale per proteggere la naturale disponibile di visione notturna dell'occhio
- RH - Rossi caldi: Per il rilevamento rapido di fonti di calorie
- RB - Arcobaleno: per visualizzare le piccole differenze di temperatura
Le descrizioni dei casi d'uso sono da intendersi a titoloindicativo, l'uso delle modalità di colore è per lo più una questione di preferenza personale.
Modalità di immissione
La modalità Immissione consente di selezionare quali funzioni sono controllate direttamente da una pressione breve (clic) o lunga dei pulsanti, evitando di dover accedere al menu per modificarne le relative impostazioni. Vedere il capitolo 05 per informazioni riguardo alle modalità di immissione Standard e Base.

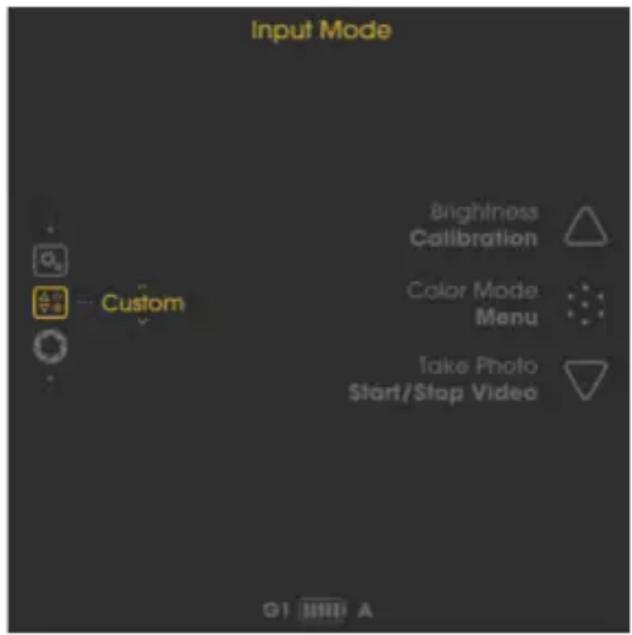

Configurazione dei pulsanti in modalità Personalizzata
Nella modalità Personalizzata le funzioni dei pulsanti possono essere configurate in base alle preferenze dell'utente.
Per assegnare le funzioni dei pulsanti nel
sottomenu "Personalizzazione" premere brevamente il pulsante MENU per passare da una funzione di immissione all'altra
Per ciascun pulsante, le funzioni attivabili premendo brevamente sono in alto, delle attivabili premendo a lungo sono in basso.
Modificare le funzioni di immissione con i pulsanti SU e GIU.
Passare alla funzione successiva del pulsante premendo brevamente il pulsante MENU.
Premere a lungo il pulsante MENU per salvare le impostazioni e tornare al sottomenu modalità Immissione.
Sono disponibili le seguenti opzioni di configurazione:
SU (clic/premere brevemente): Luminosità / Modalità Colore / Modalità Immagine / nessuna SU (premere a lungo): Calibrazione
MENU (clic/premere brevamente): Luminosita / Modalità Colore / Modalità Immagine / nessuna
MENU (premere a lungo): Accesso al menu
GIU (clip/premere brevamente):Scatto fotof / nessuna GIU (premere a lungo):Avvio/Arresto video / nessuna
Modalità di calibrazione
In questo menu è possible scegliere la modalità di calibrazione.
A-Calibrazione automatica agli 2 minuti
- M - Calibrazione manuale attivata dall'utente premendo a lungo il pulsante SU.
- S - Calibrazione alla otturatore attivata dall'utente premendo a lungo il pulsante SU.
Durante l'uso, l'imagine si deteriora gradualmente a Cause del cambiamento della temperatura dello sfondo del sensore. Questa situazioneiene compensata calibrando periodicamente il sensore. La calibrazione è effettuata attivando un otturatore interno ed equalizzando il segnale di uscita del sensore. L'otturatore emette un debolissimo "clic" e l'imagine si blocca per 0.5 s durante la calibra
zione. Quando si avvia il dispositivo, nei primi secondi vengono effettuate calibrazioni automatiche indipendente delle modalità di calibrazione.
Nella modalità M è possibile scegliere il momento in cui l'immagine si blocca breve: un aspetto particolaremente utile quando si utilizza il dispositivo in modalità clip on per essere certi che il fermo dell'immagine non avvenga nel momento in cui si desidera sparare al bersaglio. Effettuare una calibrazione manuale quando si osserva un deterioramento della qualità dell'immagine, per es. sgranatura o banding. La modalità S è attivata dall'utente come la modalità M, ma non utilizza l'otturatore interno per un funzionamento totalmente silenzioso.
Importante: chudere l'obiettivo con il copriobiettivo durante la calibrazione (modalità S).
WIFI
Attivazione/disattivazione della connessione WiFi.
Quando il WiFi è attivato, viene visualizzato il symbolo WiFi il alto al centro dello schermo. Per maggiori informazioni sull'APP e su come collegare il LUCHS al proprio dispositivo mobile, visitare il site: https://liemke.shop/medien
Allineamento del tiro
Il LUCHS è regolato in fabbrica in modo da garantire, con il disposativo agganciato in modalità clip on, la medesima visuale del cannocchiale del fucile. Ciò significiva che in genere il punto di impatto del fucile con LUCHS montato è molto vicino al punto di impatto con il solo cannocchiale. Tuttavia, poiché il montaggio di un disposativo supplementare sul cannocchiale può alterare le vibrazioni del fucile e del cannocchiale durante il tiro, è possibile che si verificchi uno spostamento del punto di impatto quando il disposativo è utilizzato in modalità clip on. Questo potenziale spostamento del punto di impatto può essere corretto nel sottomenu Allineamento del tiro.
Allineamento del LUCHS al fucile
Accertarsi dell'adeguato puntamento del cannocchiale sparando un gruppo di colpi a distanza di puntamento alla LUCHS montato.
Collegare il LUCHS a un adattatore seguendo le istruzioni del produttore dell'adattatore e montarlo sul cannocchiale.
Accedere al sottomenu Allineamento del tiro.
Sono disponibili tre profili di allineamento che consentono di utilizzare il LUCHS per tre facili separati con i corrispondenti profili di allineamento.
Scorrere i profili G1, G2, G3 utilizzando i pulsanti SU e GIù.
Selezionare il profilo che si desidera utilizzato premendo brevamente il pulsante MENU. Importante: accertarsi che la derivazione/elevazione siano entrambe impostate a zero prima di sparinge. Se il quadrante di regolazione ha un'impostazione elevata, si potrebbe mancare completamente il bersaglio.Sparare un gruppo di colpi a distance di puntamento attraverso il LUCHS.

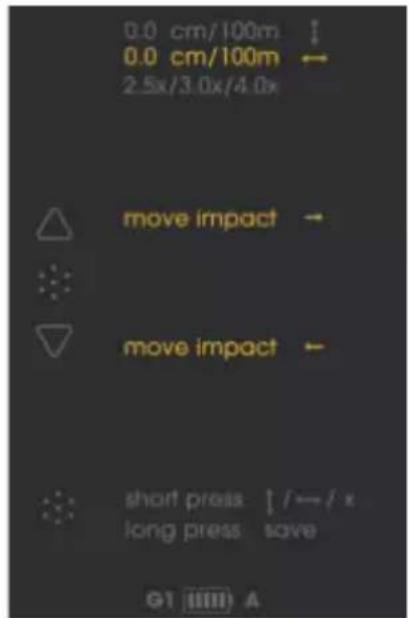

Misurare la deviazione dal punto di mira al punto di impatto (centro del gruppo) Nel menu Allineamento del tiro è possible regolare l'elevazione e la derivazione del punto di impatto e impostare l'ingrandimento minimo del cannocchiale seguendo le istruzioni sullo schermo
Scorrere tra le impostazioni Regolazione verticale/Regolazione orizzontale/Visualizzazione icone con pressioni brevi del pulsante Menu.
Un intervallo di regolazione equivale a 2.76 cm/100 m (LUCHS-1) e 1.93 cm/100 m (LUCHS-2). La regolazione dal centro viene visualizzata sullo schermo. Il segno "+" indica una correzione del punto di impatto verso l'alto e a destra, il segno "--" indica una correzione verso il basso e a sinistra.
In quello sottomenu è inoltre possibile regolare l'impostazione di visualizzazione delle icone per l'ingrandimento minimo del cannocchiale. è possibile scegliere tra 2.5x, 3.0x e 4.0x (LUCHS-1) o risp. 3.0x, 4.0x e 5.0x (LUCHS-2). Questa impostazione consente la visualizzazione delle voci del menu in modo che siano tutte visibili ma al margine del Campo visivo tipico per cannocchiali tradizionali a quegli ingrandimenti. Questi valori di ingrandimento sono unicamente indicativi; scegliere l'impostazione che meglio corrisponde al Campo visivo del proprio cannocchiale all'ingrandimento preferito.
Premere alungo il pulsante MENU per salvare I'impostazione e tornare indietro.
Importante: ricordare quale profilo viene utilizzato per ciascun fucile. Il profilo seleziona-to è sempre visualizzato in basso a sinistra della schermata predefinita.
Importante: al termine della procedura di allineamento, confermare i risultati sparando un gruppo di almeno tre colpi.
Impostazioni avanzate
1. Modalità Colore attiva/disattiva
Le modalità colore possono essere selettivamente disattivate in quello sottomenu.
Scegliere una modalità colore scorrendo le opzioni con i pulsanti SU e GIù e selezionarla/deselezionarla premendo brevamente il pulsante MENU.
Premere alungo il pulsante MENU per salvare le impostazioni e tornare al menu.
Le modalità colore disattivate non saranno visibili nel sottomenu Modalità Colore del menu principale o quando si scorrono le opzioni con un pulsante; in quello modo si scorreranno in ciclo solo le modalità colore che si ritengono utili.
2. Lingua
Scegliere la lingua del menu tra inglese e tedesco
3. Riparazione pixel difettosi
Se durante l'uso si notano pixel che sono costantamente luminosi ("hot pixel") e non scompaionale dopo ave utilizzato la funzione di calibrazione, è possibile correggere questi pixel eseggando la funzione Riparazione pixel difettosi.
Attenzione: chiudere il copriobiettivo prima di eseguire esta operazione.
Confermare (Y) premendo brevamente il pulsante MENU.
Comparirà un conteggio alla rovescia e al termine un segno di spunta verde per confermare la riuscita della riparazione dei pixel.
4. Ripristino impostazioni di fabbrica
Confermare (Y) premendo brevamente il pulsante MENU per riportare il dispositivo alle impostazioni di fabbrica.
Attenzione: i profili di Allineamento tiro G1-G3 verranno cancellati. Prenderenota delle impostazioni di regolazione prima di ripristinare le impostazioni di fabbrica per un eventuale uso futuro.
5. Info dispositivo
Visualizza il numero di series del dispositivo e informazioni sulla versione firmware installata.
10. SCATTO DI FOTO E VIDEO
Per scattare una Foto, premere brevamente il pulsante GIù.
Sullo schermo comparirà brevamente un symbolo perindicare che l'immagine è stata salvata.
Premere alungo il pulsante GIU per avviare una registrazione video.
Durante la registrazione, sullo schermo sare è visible un significolo di registrazione e il tempo di registrazione.
Tenere nuovamente premuto a lungo il pulsante GIù per arrestare la registrazione.
Durante la registrazione video non è possibile scattare fotografia.
Nota: nella modalità Base la funzione fot e registrazione video è disabilitata. In modalità Personalizzata, le funzioni fot e video possono essere abilitate o disabilitate sulla base delle impostazioni nel menu Modalità di immissione.
Nota:Foto e video possono essere acquisiti solo a partire da 20 secondi dopo l'avvio del dispositivo.
11. SALVATAGGIO INTERNO
Il LUCHS dispone di una memoria integrata di 32 GB e può essere collegato a un computer come un dispositivo di memoria di massa. Collegare il dispositorio al computer con il cavo USB-C in dotazione. Il dispositorio verrà visualizzato come un supporto di memoria di massa e consentirà l'accesso ai file di foto e video salvati.
Per il trasferimento dei dati su un computer Mac, è inoltre richiesto il "LUCHS Transfer Tool", scaricabile Gratisamente dall'App Store.
Scarica su
Mac App Store
12. CONNECTION WIFI
Per instaurare una connessione WiFi con il proprio smartphone o tablet, attivare WiFi nel menu. Il significolo del WiFi è visualizzato in alto al centro dello schermo quando il WiFi è Attivato.
Nota: il WiFi cui oessere avviato solo 30 secondi归来 l'avvio del dispositivo.
LUCHS comparirà nell'élenco delle reti WiFi sul proprio dispositivo mobile con il nome "LUCHS_XXXXX". La password predefinita per connettersi con il WiFi di LUCHS è "12345678".
Vedere www.liemke.com/APP per informazioni riguardo all'APP Liemke.
Scarica su App Store
DISPONIBILE SU Google Play
13. MANUTENZIONE
La manutenzione deve essere effettuata almeno due volte all'anno e consiste nelle seguenti azioni:
Pulire le superfici esterne delle parti metalliche e plastiche da polvere e sporcizia con un panno di cotone.
Se necessario, pulire i contatti dell'unità con isopropanolo.
Controllare le superfici di vetro dell'oculare e dell'obiettivo. Se necessario, rimuovere la polvere e la sabbia dalle lenti (preferibilmente con un metodolo sulla contatto).
14. RISOLUZIONE DEI PROBLEMI
Questa panoramicica elenca tutti i problemi che possono verificarsi quando si usa l'unità.
Eseguite tutti i controlli consigliati come descripto nella tabella.
Se si verifica un erre che non è elencato nella tabella o se non è possibile eliminare un erre da soli, contattare il servizio di assistenza Liemke. Potete trovare i dati di lavoro qui: https://liemke.shop/de/Reparatur-und-Service/
| Malfunzionamento Possibile | motivo Correzione | |
| La termocamera non può essere accesa. Nel processo di avvio, LUCHS si spegne nuovamente dopo la visua-lizzazione del logo di avvio. | Le batterie sono troppo deboli. | Caricare la batteria interna per mez-z'ora prima di riaccendere il dispositiivo.Dopo una carica iniziale il dispositiivo può essere alimentato durante la rica-rica, per esempio, con una power bank. |
| L'apparecchio non può essere azionato utilizzato una fonte di alimentazione esterna. | L'alimentazione esterna non è sufficientamente potente. | Utilizzato un'alimentazione esterna con almeno 5 V / 2 A di corrente di carica. |
| Il cavo USB è danneggiato. | Sostituire il cavo USB. | |
| La ricarica della batteria è molto lenta. | Utilizzo dell'alimen-tatore con potenza insufficiente. | Utilizzato un alimentatore USB con almeno 10 W. |
| L'apparecchio non è disattivato. | Disattivare l'apparecchio (OFF),affinché la ricarica funzioni in modo affidabile. | |
| L'immagine è sfocata, con sottili linee verticali o理会. | La batteria è completa-mente scarica. | In caso di batteria completamente sca-rica, la ricarica dura decidamente più a lungo. Attendere con pazienza. |
| Calibrazione necessaria. | Calibrare l'immagine. | |
| Dopo la calibrazione rimane una "immagine fantasma" sovrapposta alla scena. | È stata scelta la modità di calibrazione S e il copriobiettivo non è stato chiuso durante la calibrazione. | Eseguire un'altra calibrazione con il copriobiettivo chiuso. |
| Bassa qualità dell'immagine/ ridotta distance di rilevamento. | Questi problemi sono verificarsi in condizioni atmosferiche avverse (alta umidità, nevicate, pioggia, nebbia, ecc.). Nei lunghi periodi di condizioni atmosferiche sono sole, e sopratutto in condizioni di pioggia, gli oggetti osservati si raffreddano assumendo all'incirca la medesima temperature: in quello caso il contrasto di temperatura è considerevolmente ridotto e la qualità dell'immagine ne risente. Questa caratteristica è dovuta a ragioni fisiche e non rappresenta un difetto nella termocamera. | |
| Non è possibile scattare fototo o registrare video. | Non sono trascorsi 20 secondi dall'avvio. | Attendere 20 secondi dall'avvio prima di scattare fototo o registrare video. |
| Impossibile attivare il WiFi nel menu. | Non sono trascorsi 30 secondi dall'avvio. | Attendere 30 secondi dall'avvio prima di attivare il WiFi. |
| Il punto di impatto non è costante. | L'adattatore filettato non è serrato oppure la forza di serraggio dell'adattatore non adeguata. | Accertarsi che l'adattatore filettato e l'adattatore di aggancio siano collegati saldamente e serrati a fondo sulla gioco in nessuna direzione. |
| La regolazione della parallasse sul cannocchiale non è impostata sulla distanza ravvicinata. | Impostare la regolazione della parallax se su 100 m. | |
| Distanza minima di montaggio non rispetto. | Accertarsi che la distanza tra il fondo di LUCHS e la canna del fucile sia almeno 10 mm. | |
FASCYNUJAÇA TECHNIKA TERMOWIZYJNA
Drodzy Klienci!
LIEMKE · LUCHS-1 / LUCHS-2 · Istruzione per l'uso · Aggiornato al: 08/2022
Osservare le condizioni legali di acquisto e di utilizzo delle ottiche termiche nel proprio paese o stato. Il design, le specifiche tecniche, l'entità della fornitura e i prezzi sono soggetti a modifiche alla necessità di notificata. Per la versione più recente di queste istruzioni per l'uso visitare il sito: https://liemke.com/medien
Contattare il servizio technique
