MANUALE UTENTE EvoLine ASTRALPOOL
Manuale delle instruzioni
110-138
PT
BOMBA DE CALOR
Cis rivam il dirto di camiare totamente o parzialmente le caratteristiche tecniche dei nostri prodotti ed il contento di quosto documento sanza nessum preavviso.
- Gentili clienti, prima di installare il dispositivo leggere attendamente il presente manuale per evitare di danneggiare la pompa di calore, provocare lesioniagli operatori o cagionare danni economici.
2.Grazieagli sviluppi scientifici e technologici il prodotto viene costamente migliorato. Pertanto, invitiamo cortesamente a mantenervi al passo con i tempi, acquistandone le versioni più aggiornate.
3.Per ulteriori informazioni tecniche contattare il nostro distributore locale. - Attenzione:
4.1 Prima di installare la pompa di calore controllare che l'alimentazione di corrente locale corrisponda ai requisiti della pompa di calore.
Per ulteriori informazioni in merito consultare l'etichetta presente sul dispositivo o le caratteristiche di funzionamento riportate nel presente manuale.
4.2 Installare i dispositivi di protezione elettrica, conformmente ai regolamenti locali.
4.3 Per evitare scosse elettriche dovute a un cortocircuito inatteso all'interno del dispositorio è necessario collegare la pompa di calore al cavo di terra.
4.4 Il presente manuale contiene uno schema elettrico.
4.5 Per ragioni di sicurezza, non modificare né riparare periconto proprio la pompa di calorie. Se necessario, contattare il proprio distributore locale per farsi aiutare.
4.6 Durante il funzionamento della pompa di calore evitare di appoggiare sopra alla medesima degli oggetti che potrebbero andare a toccare e quindi danneggiare il ventilatore oppure provocare incidenti (soprattutto in presenza di bambini).
4.7 Evitare di usare la pompa di calore perché l'apposita griglia o piastra, altrimenti si corre il rischio di provocare incidenti o anomale di funzionamento del dispositorio.
4.8 Qualora il dispositivo dovesse infradiciarsi contattare immediamente il nostro distributore locale. Prima di riavviare il dispositivo farne eseguire un'ispezione这样一ustiva a un technician professionista.
4.9 I tecnici non qualificati non sono autorizzati a regolare elementi del dispositivo, come erruttitori, valvole o unità di controllo.
#
1. Prestazioni e installmente
1.1 Prestazioni e caratteristiche 112
1.2 Principi di funzionamento 113
1.3 Posizione della pompa di calore 114
1.4 Distanza alla piscina 114
1.5 Installazione della valvola di ritegno 116
1.6 Configurazione dell'implanto della piscina 116
1.7 Collegamento della derivazione (by-pass) 117
1.8 Avverenza 117
1.9 Primo avviamento 118
1.10 Condensa 118
2. Controllo della pompa di calore
2.1 Funzionamento del display di controlledo 119
2.1.1 Imagine del display di controllo 119
2.1.2 Accensione/spegnimento della pompa di calore 119
2.1.3 Modifica della modalità di funzionamento 120
2.1.4 Impostazione della temperatura dell'acqua desiderata 120
2.1.5 Verifica e impostazione di parametri 121
2.1.6 Impostazione dell'ora 121
2.1.7 Impostazione di avvio/arresto del timer 122
2.1.8 Cancellation dell'arresto del timer 122
2.1.9 Blocco tastiera 125
2.2 Funzionamento del sistema di controllo dell'APP 125
2.2.1 Principio di funzionamento del systemà di controllo dell'APP 125
2.2.2 Configurazione della rete 125
2.2.3 Funzionamento dell'APP 127
3. Sistema di protezione
3.1 Flussostato 131
3.2 Pressostato di alta e bassa del gas refrigerante 131
3.3 Protezione contro surriscaldamento del compressore 131
3.4 Controllo automatico dello sbrinamento 131
3.5 Differenza di temperatura tra l'acqua in ingresso e in uscita 131
3.6 Interruzione del funzionamento per temperatura Bassa 131
3.7 Protezione antigelo invernale 131
3.8 Prima protezione antigelo 131
3.9 Seconda protezione antigelo 131
4. Linea guida
4.1 Equilibrio chimico dell'acqua della piscina 132
4.2 Svernamento della pompa di calore 132
4.3 Riavviamento della pompa after 117 132
4.4 Verifiche 133
5. Manutenzione e ispezione
5.1 Manutenzione 134
5.2 Istruzioni per la risoluzione di problemi 134
5.3 Tabella dei codici di erre della base AP. 137
- Disegno esploso 138
- Riciclaggio del prodotto 138

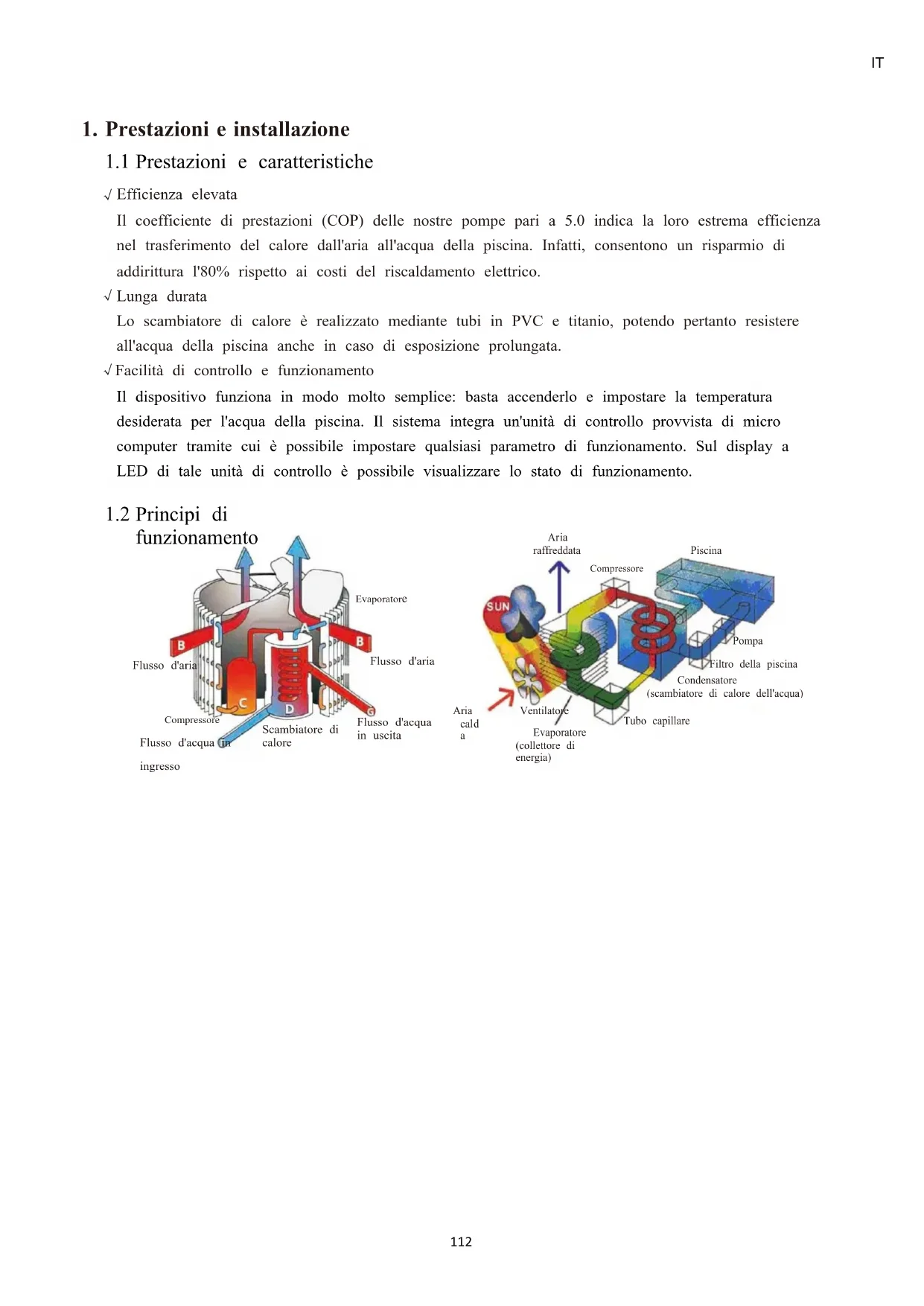

1. Prestazioni e installmente
1.1 Prestazioni e caratteristiche
Efficienza elevata
Il coefficiente di prestazioni (COP) delle nostre pompe pari a 5.0 indica la loro estrema efficienza nel trasferimento del calore dall'aria all'acqua della piscina. Infatti, consentono un risparmio di addirittura 180% rispetto ai costi del riscaldamento elettrico.
√Lunga durata
Lo scambiatore di calore è realizato mediante tubi in PVC e titanio, potendo pertanto resistere all'acqua della piscina ancche in caso di esposizione prolongata.
Facilità di controllo e funzionamento
Il disposizione funzione in modo molto semplice:ISTA accenderlo e impostare la temperatura desiderata per l'acqua della piscina. Il systema integra un'unità di controllo provvista di micro computertramite cui è possibile impostare qualsiasi parametro di funzionamento. Sul display a LED di tale unità di controllo è possibile visualizzare lo stato di funzionamento.

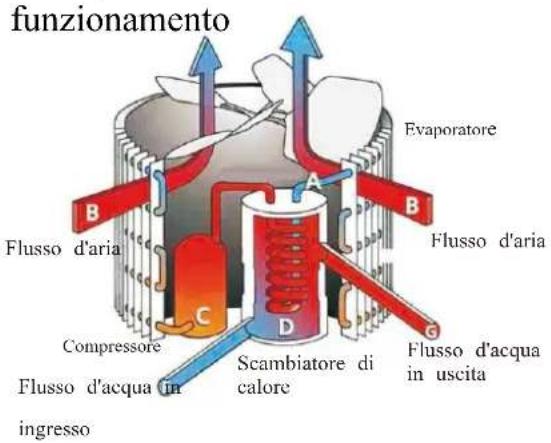

1.2 Principi di
√Le pompé di calore utilizzato la fonte di calore gratuite che è il sole, raccogliendo e assorbendo energia dall'aria esterna.
Tale energia viene poi compressa e trasferita alla piscina. La pompa d'acqua fa circolare l'acqua atraverso lo scaldatore, di norma vicino alle apparecchiature della piscina. In questo modo, l'acqua si riscalda. É possible impostare il timer della pompa affinché funzioni di giorno, ad esempio dalle 09:00 alle 17:00 (orario abituale).
Il dispositivo integra un ventilatore che attira l'aria esterna e la spinge sopra alla superficie dell'EVAPORATORE (collettore di energia). Il refrigerante liquido presente all'interno della bobina dell'EVAPORATORE assorbhe il calore dall'aria esterna, trasformandi in gas.
√Il gas caldo nella bobina circola atraverso il COMPRESSORE, concentrando e augmentando il calorefino a formare un gas molto caldo che passa quindi al CONDENSATORE (scambiatore di calorie dell'acqua). è qui che avviene lo scambio di calore, giacché il gas caldo rilascia il calorie nell'acqua fredda della piscina che circola nella bobina.
√ L'acqua della piscina diventa più calda, notamment il gas caldo man mano che atraversa la bobina del CONDENSATORE si raffredda fino a tornare alla forma liquida e, una volta passato attraverso il TUBO CAPILLARE, l'intero processo ricomincia.
La Tecnologia della pompa di calore consente di raccogliere in maniera efficiente calore dall'aria esterna fino a 7 - 10^ . Cio significica che in regioni dal clima tropicale e subtropicale è possibile Maintainere la temperatura dell'acqua della piscina a 26 - 32^ .
1.3 Luogo di installment della pompa di calore
Il disposativo funziona bene in qualsiasi posizione, parché presenti tre fattori:
1. Aria fresca - 2. Elettricità - 3. Condutture di filtrazione della piscina.
Teoricamente, il disposativo si può installare ovunique in ambienti esterni, perché si mantengano le distance minime richieste rispetto ad altri oggetti (si veda lo schema sottostante). Per quanto concerne le piscine coperte, invece, consultare il proprio installatore. Se il disposativo si installs in zone ventose non vi è alcun problema, ad esempio, per la spia d'accensione, a differenza di quello accade spesso con i riscaldatori a gas.
Attenzione: non situare il disposativo in una zona chiusa con poca aria. Altrimenti, l'aria in uscita dal disposativo entrerebbe in ricircolo o finirebbe vicino a cespugli che potrebbero ostruire l'ingresso dell'aria. In tali situazioni il disposativo non dispone di un'alimentazione continua di aria fresca, per cui la sua efficienza è inferiore e il suo rendimento termico potrebbe non essere adeguato. Consultare nell'imagine sottostante le distance minime richieste.
Modello: dispositivo posizionato in orizzontale
Attenzione
- Non posizionare mani o altri oggetti davanti all'uscita dell'aria o al ventilatore per evitare di danneggiare la pompa di calore o provocare lesioni.
- Qualora si rilevassero delle anomalie nella pompa di calore staccare immediatamente l'alimentazione di corrente e contattare un technician professionista.
- Si consiglia caldamente di posizionare una protezione attorno al dispositivo per manteneri cobambini lontani alla pompa di calore.
1.4 Distanza alla piscina
Di norma, la pompa di calore si installa entro un raggio di 7,5 metri alla piscina. Quanto più dista alla piscina maggiori sarannoanche le perdite di caloreattraverso le condutture.Giacché la maggior parte dei condotti e interrata la perdita di calore è minima in presenza di distanze di al massimo 30 metri (15 metri per raggiungere la pompa e 15 metri di ritorno = 30 metri in totale), a meno che il terreno non sua umido o il livello dell'acqua non sua alto. Si stima che con una distance di 30 metri la perdita di calore si aggira intorno a 0,6kw / or (2000 BTU) per agli 5^ di differenza tra la temperatura dell'acqua della piscina e quella del terreno circostante alla conduttura, il che si traduce in un aumento del tempo di funzionamento pari al 3 - 5%

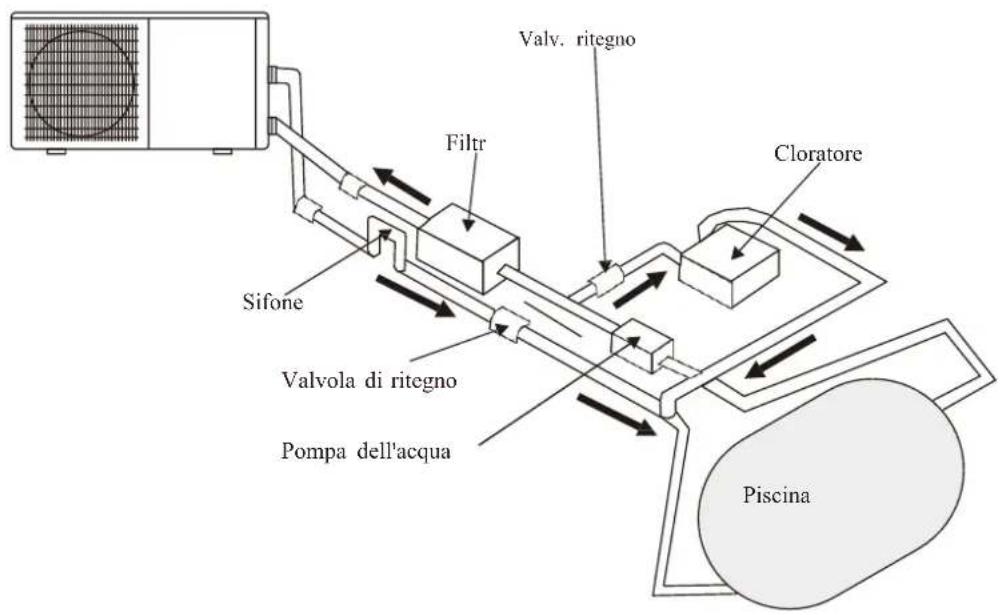

1.5 Installazione della valvola di ritegno
Attenzione: quando si utilizzano sistemi automatici di regolazione di cloro e pH è extremamente importante proteggregate la pompa di calore contro alte concentrazioni di tali sostanze chimiche che potrebbero corrodere lo scambiatore di calore.
Per tale molto, si dovrebbe fare in modo che tali impianti aggiungessero i prodotti chimici nelle
condutture A VALLE della pompa di calore. Inoltre, si consiglia di installare una valvola di ritegno per evitare qualiasi riflusso quando non vi è acqua in circolazione.
La garanzia non copre alcun dato alla pompa di calore dovuto all'inosservanza di qualsiar raccomandazione qui fornita.
1.6 Configurazione dell'impiano della piscina

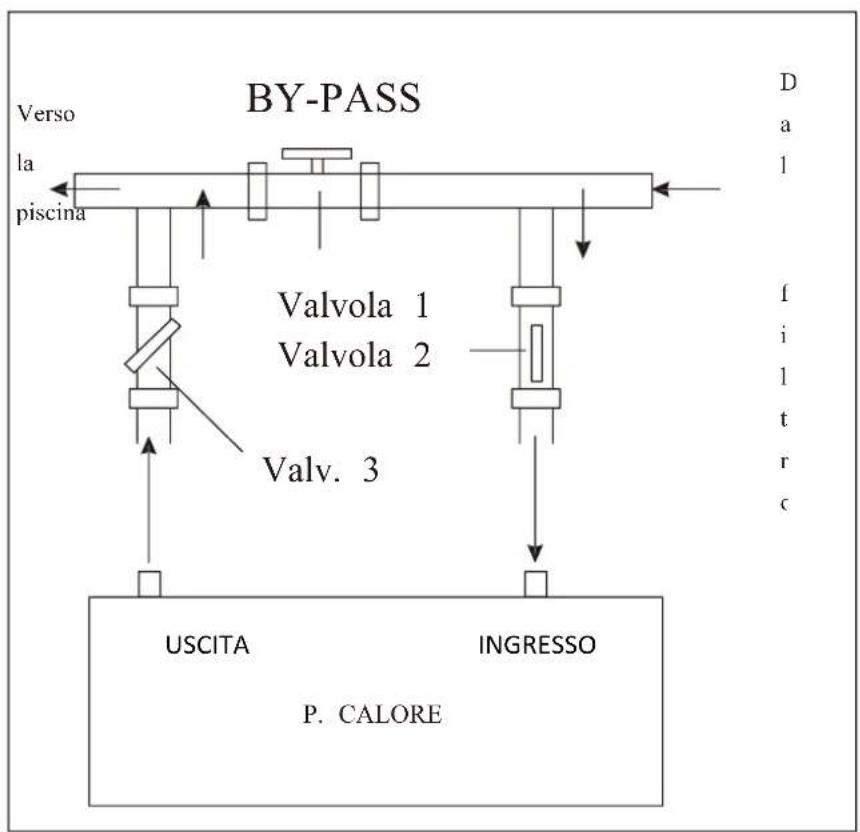

1.7 Collegamento della derivazione (by-pass)
1.8 Attenzione:
-
Non posizionare mani o altri oggetti davanti all'uscita dell'aria o al ventilatore per evitare di danneggiare la pompa di calore o provocare lesioni.
-
Qualora si rilevino anomalie nella pompa di calore interrompere immediatamente l'alimentazione di corrente e contattare un technician professionista.
Si consiglia caldamente di posizionare una protezione attorno al dispositivo per mantenerelsi bambini lontani alla pompa di calorie.
Il collegamento della pompa di calore all'alimentazione di corrente va eseguito da un elettricista autorizzato (230 V monofasc o 400 V trifasc).
N.B.: sebbene la pompa di calore sua elettricamente isolata dal resto del dispositivo ciò serve solamente per evitare il passaggio di elettricità verso l'acqua della piscina o alla medesima. Pertanto, è comunque obbligatorio collegare il dispositivo a terra in modo tale da proteggersi da possibili cortocircuiti all'interno del dispositivo. Eseguire correttamente il collegamento a terra.
Prima di collegare il dispositorio controllare che la tensione della rete elettrica corrisponda alla tensione di servizio della pompa di calore.
230 V/monofase/50 Hz 380-400 V/trifase/50 Hz
| Modello | Codici | Tensione (volt) | T3/ tipo C (A) | Corrente (A) | Diametro del cavo (mm2) per lunghezza max 20m |
| EVOLine 6 | 66069-MOD | 220-240 | 10 | 4.5 | 2 x 1.5mm2+ Terra |
| EVOLine 10 | 66070-MOD | 220-240 | 16 | 7.3 | 2 x 2.5mm2+ Terra |
| EVOLine 13 | 66071-MOD | 220-240 | 16 | 8.2 | 2 x 2.5mm2+ Terra |
| EVOLine 15 | 66072-MOD | 220-240 | 16 | 9.5 | 2 x 6mm2+ Terra |
| EVOLine 17 | 67405-MOD | 220-240 | 20 | 11.4 | 2 x 6mm2+ Terra |
| EVOLine 20 | 66073-MOD | 220-240 | 25 | 15.9 | 2 x 6mm2+ Terra |
| EVOLine 25M | 66074M-MOD | 220-240 | 25 | 16.8 | 2 x 6mm2+ Terra |
| EVOLine 25 | 66074-MOD | 380-400 | 16 | 7.1 | 4 x 2.5mm2+ Terra |
| EVOLine 35 | 66075-MOD | 380-400 | 16 | 10.1 | 4 x 2.5mm2+ Terra |
Per il collegamento di pompa dell'acqua, si prega di dotare esternamente adatto A / C contatore (non incluso nella pompa di calore).
Vedere pag 204 - 207
1.9 Primo avvio
Nota: affinché il dispositivo riscaldi la piscina (o l'idromassaggio) è necessario che la pompa过滤。stia funzionando in modo tale che l'acqua possa circolare all'interno della pompa di calore. In assenza di tale circolazione la pompa di calore non si avviera.
Una volta eseguiti e verificati tutti i collegamenti compiere i seguenti passi:
1). Accendere la pompachio. Controllare che non vi siano fughe.
2). Accendere l'alimentazione di corrente elettrica del dispositivo e quando premere il pulsante ON/OFF presente sul pannello di controllo elettronico. Al termine del tempo di ritardo il dispositivo dovrebbe avviarsi.
3). Dop un paio di minuti di funzionamento controllare che l'aria in uscita dal dispositivo si più fredda della temperatura ambiente.
4). Verificare il funzionamento del flussostato come segue: quando il dispositivo coin funzione spegnere la pompa fatto.
Così facendo,anche il dispositivo dovrebbe spegnersi automaticamente.
5). Il dispositorio e la pompa filtering devono funzionare 24 ore al giorno sono a che non si raggiunge la temperature desiderata per l'acqua della piscina. Una volta ottentata la temperature preimpostata il dispositorio si spcgnne da solo. Mentre la pompa filtering è in funzione il dispositivo si riavvia automaticamente nel momento in cui la temperature dell'acqua della piscina scende più di 1^ al di quello della temperature preimpostata.
A seconda della temperatura iniziale dell'acqua della piscina e della temperatura dell'aria potrebbero volerci diversi giorni prima che l'acqua raggiunga la temperatura desiderata. Se si copre la piscina tale intervallo di tempo potrebbe ridursi notevolmente.
Flussostato: il dispositorio è provvisto di un flussostato che è accesso quando la portata d'acqua all'interno del dispositorio è sufficiente ed è"Invece spento quando la portata d'acqua è troppo ridotta (ad es. se la pompa fatto è spenta).
Ritardo: il dispositorio integra una funzione di ritardo di avvio di 3 minuti che consente di proteggere i componenti elettrici e i contatti. Al termine di tale tempo di ritardo il dispositorio si riavvia automaticamente. Tale ritardo di avvio scattaanche in seguito a una breve interruzione dell'alimentazione di corrente, impedendo l'avvio immediato del dispositorio. Eventuali ulteriori interruzioni dell'alimentazione di corrente durante tale periodo di ritardo non incidono sul conto alla rovescia di 3 minuti.
1.10 Condensa
Mentre la pompa di calore riscalda l'acqua della piscina l'aria in ingresso si raffredda abbastanza, per cui è possibile che sulle alette dell'evaporatore si formi condensa. In condizioni di elevata umidità atmospherica il volume di condensa può addirittura raggiungere diversi litri all'ora. Talvolta, si interpreta erroneamente tale fenomeno, pensando che vi siano delle fughe d'acqua.
2. Funzionamento della pompa di calore
2.1 Funzionamento del display di controlled

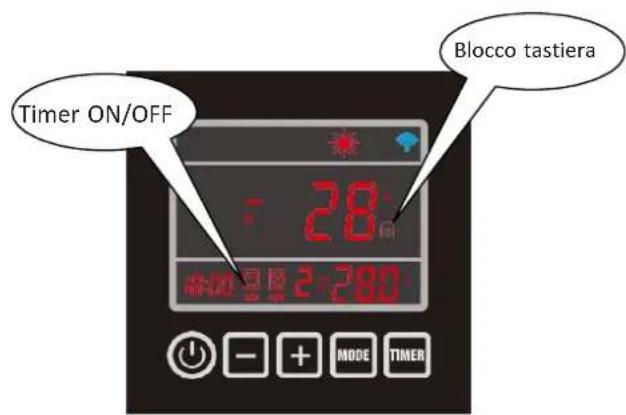

2.1.1 Imagine del display di controlled:
Quando la pompa di calore è attaccata all'alimentazione di corrente l'unità di controllo apparirà a schermo intero,indicando l'avvenuto collegamento. Se la connessione dovesse mancare dopo 10 secondi verificare i collegamenti tra il cavo di communicatesione e il display di controllo oppure sostuire quest's ultimo.
Funzioni dei pulsanti:
Pulsante: interrettore di accensione/spegnimento (ON/OFF) per
avviare o arrestare la pompa di calore.
Pulsante TIMER: consente di accendere o spegnere il timer.
Pulsante MODE: consente di passare da una modalità di funzionamento all'altra (Riscaldamento,
Raffreddamento e Automatica).
Permette di impostare e confermare i parametri.
Pulsante "+" "-" : per augmentare o ridurre un valor.
Definizioni dei symboli:
-- simbolo di riscaldamento: indica che la pompa di calore
funzione in modalità Riscaldamento.
-- simbolo di raffreddamento: indica che la pompa di calore
funzione in modalità Raffreddamento.
-- simbolo di funzionamento in automatico: indica che la
pompa di calore funzione in modalità Automatica.
-- simbolo dell'allarme: indica l'attivazione dell'allarme del sistema.
-- simbolo di blocco della tastiera: indica che i tasti del display di controllo
sono bloccati.

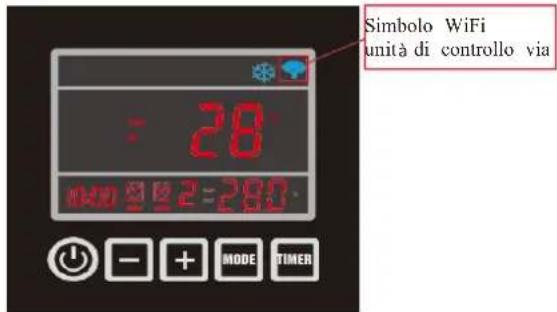

-- simboloWiFi.
Important: 1. La pompa di calorie non è provvista al suo interno di un riscaldatore elettrico, ma è
munita solamente dei morsetti adeguati per effettuare tale collegamento esterno.
- La velocità del ventilatore viene controllata automaticamente in funzione della temperature ambiente, non è prevista la possibilità di regolarla manualmente.

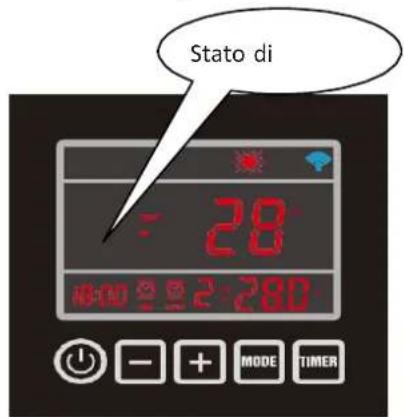

2.1.2 Accensione/spegnimento della pompa di calore
Premere il pulsante durante 5 secondi per accendere la pompa di calorie.
In seguito all'accensione i simboli di tutti i rispetti componenti in funzione saranno accesi e al centro del display apparirà la parola POWER [Alimentazione] perindicare che ilsystema sta funzionando.
Nella figura 2-2 si mystra il display di una pompa di calore in stand-by, nella figura 2-3 corrisponde a una pompa di calore in funzione. Il valore che appare sulla sinistra indica la temperatura dell'acqua in circolazione, nelle quello sulla destra corrisponde alla temperature dell'acqua di ritorno.
Figura 2-2 Figura 2-3

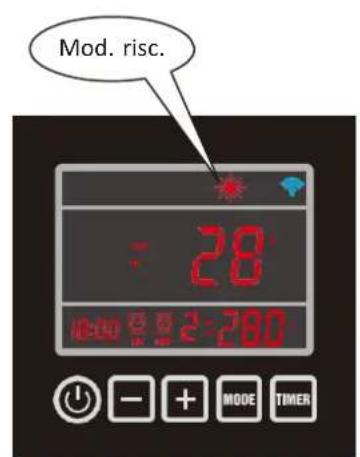

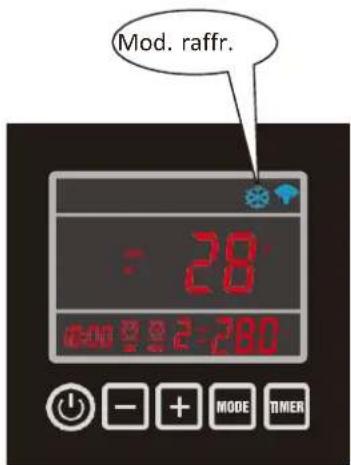

2.1.3 Modifica della modalità di funzionamento
Per selezionare la modalità automatica, di riscaldamento o di raffreddamento premere MODE [Modalità]: la corrispondente spia di individazione si accenderàindicando in che modalità sta funzionando la pompa di calore (Automatica Riscaldamento o affreddamento).
Figura 2-4
2.1.4 Regolazione della temperatura desiderata per l'acqua
1.Anzitutto, selezionare la modalità di funzionamento desiderata (Automatica, Riscaldamento o Raffreddamento).
2.Indipendentamente che la pompa di calore si trovi in modalità stand-by o stia funzionando premere i tasti "+" o "-". Sul display appariràosi la temperature desiderata per l'acqua nella modalità selezionata. Il valore lampeggeràindicando la possibilità di modificare la temperature dell'acqua, premendo "+" o "-" a seconda delle esigenze.

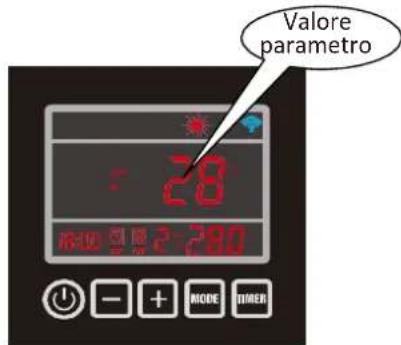

2.1.5 Verifica e impostazione di parametri
Quando la pompa di calorie è in stand-by premere il pulsante MODE [Modalità]. Per 5 secondi sul display verrà visualizzato
il numero correspondente a un parametro e i valori lampeggeranno simultancamente.
Premere i tasti "+" e "-" per verificare le impostazioni del parametro desiderato.
Selezionare quindi il parametro in questione e premere il pulsante MODE per impostarlo nuovamente. Il numero corrispondente al parametro rimarra fisso nelle valore del medesimo continuera a lampeggiare.
Premere i tasti "+" e "-" per regolare tale valore. Premere MODE per confermare il valore impostato. Se per 2 minuti non si eseguono altre operazioni con i pulsanti del display quello tornera automaticamente all'interfaccia principale. Per ulteriori informazioni consultare la tabella dei parametri.
Figura 2-5
N.B.: tutti i parametri si possono modificare SOLAMENTE in modalità stand-by.
2.1.6. Impostazione dell'ora
Per attivare l'impostazione dell'ora premere il pulsante TIMER per 5 secondi e quindi arrestarsi velocimento.
Quando i numero correpondenti alle ore lampeggiano è possibile modificali. Premere i tasti "+" o "-" per impostare le ore.
Premere il pulsante TIMER per confermare l'ora impostata.
Una volta confermata l'ora iniziano a lampeggiare i numeroi corrispondenti ai minuti. Per impostare tale vale premere i pulsanti "+" o "-".
Premere quindi il pulsante TIMER per confermare i minuti impostati.
2.1.7 Impostazione di avvio/arresto del timer
Premiere l pulsante TIMER per insere le impostazioni corrispondenti al
TIMER 1.
I numero relativi all'ora lampeggeranno con la scritta ON. Per impostare
tale valore premere i pulsanti "+" o "-". Confermare l'ora impostata
per l'avvio del timer, premendo il pulsante TIMER.
Una volta impostata l'ora i numero corrispondenti ai minuti inizieranno a lampeggiare. Per impostare tale valore premere i pulsanti "+" o "-".
Confermare i minuti impostati per l'avvio del timer, premendo il pulsante TIMER.
Premere il pulsante TIMER e quando il pulsante MODE. A questo punto, il significato "iniziere a lampeggiare. Quindi premere il pulsante
^ + per passare al TIMER 2 o 3.
I numero correpondenti all'ora lampeggeranno con la scritta
ON. Per impostare tale valore premere i pulsanti "+" o "-"
Confermare l'ora impostata per l'avvio del timer, premendo il pulsante TIMER.
Una volta impostata l'ora i numero corrispondenti ai minuti inizieranno a lampeggiare. Per impostare tale valore premere i pulsanti "+" o "-".
Confermare i minuti impostati per l'avvio del timer, premendo il pulsante TIMER.
Una volta impostato e confirmato l'avvio del timer, si attiverà
l'arresto del medesimo.
Impostare quando l'arresto del timer, seguendo le medesime
procedureutilizzate perimpostare l'avvio del medesimo.
2.1.8 Cancellatione dell'arresto del timer
Se l'ora iniziale coincide con quella finale significa che il funzionamento del timer è disattivato. Il significo èché pertanto spento.
Figura 2-6

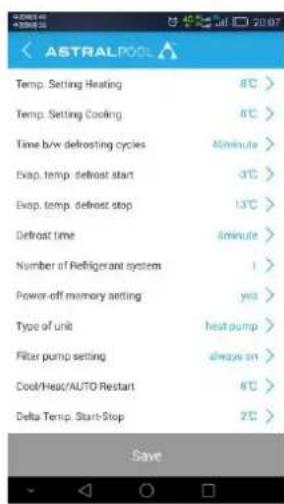

Tabella riassuntiva dei parametri (1)
| Parametro | Display di controllo | Descrizione APP | Intervalto | Valore predefinito | Osservazione |
| F0/00 | Imposta temp. raffredd. | Impostazione temperatura di raffreddamento | 8~37 °C | 12 °C | Regolabile |
| F1/01 | Imposta temp. riscald. | Impostazione temperatura di riscaldamento | 8~40 °C | 28 °C | Regolabile |
| F2/02 | Tempo tra cicii sbrinamento | Tempo tra i cicii di sbrinamento | 10~90 min. | 45 min. | Tecnico |
| F3/03 | Temp. avvio sbrinam. evaporatore | Temperatura di avvio dello sbrinamento dell' evaporatore | -30~0°C | -7 °C | Tecnico |
| F4/04 | Temp. arresto sbrinam. evaporatore | Temperatura di arresto dello sbrinamento dell' evaporatore | 2~30 °C | 13 °C | Tecnico |
| F5/05 | Tempo sbrinamento | Tempo di sbrinamento | 1~12 min. | 8 min. | Tecnico |
| F6/06 | N. impianto refrigerazione | Numero dell'impianto di refrigerazione | 1~4 | 1 | Tecnico |
| F7/07 | Impostazione memoria disconnectione | Impostazione della memoria di disconnectione | 0 (No)/1 (Si) 1 | (Si) | Tecnico |
| F8/08 | Tipido disposittivo (0=solo raffr./1=pompa di calore/2=risc. cl./3= acqua calda) | Tipido di disposittivo | 0~3 | 1 (pompa di calore) | Tecnico |
| F9/09* | Impostazione pompa filtrato (0= sempre in funzione/1= funzione 5 min. ogni 2 ore | Impostazione della pompa filtrato | 0~1 | 0 | Tecnico |
| F10/10 | Riavvio Raffr./Risc./Autom. | Riavvio modalità Raffreddamento/Riscaldamento/Automa tica | 8~40 °C 28 °C | Tecnico | |
| F11/11 | Avvio-arresto temp. Delta | Avvio-arresto della temperatura Delta | 1~20 °C | 2 °C | Tecnico |
| F12/12 | N/A | N/A | N/A | N/A | N/A |
| F13/13 | N/A | N/A | N/A | N/A | N/A |
| F14/14 | N/A | N/A | N/A | N/A | N/A |
| F15/15** | N/A | N/A | N/A | N/A | N/A |
| F16/16 | Direz. valv. 4 vie | Direzione valvola a quattro vie | 0 (riscald.)/1 (raffredd.) | 0 | Tecnico |
| F17/17 | Protez. anti-congelamento acqua configura t. amb. | Aria per evitare congelamento dell'acqua | 0~15 °C | 0 °C | Tecnico |
| F18/18 | Protezione anti-congelamento acqua configura t. ingresso acqua | Immissione d'acqua per evitare congelamento dell'acqua | 2~14 °C | 4 °C | Tecnico |

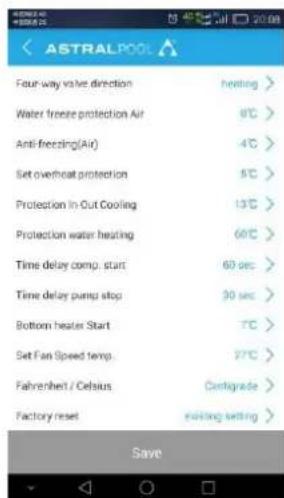

Tabella riassuntiva dei parametri (2)
| Parametro | Display di controllo | Descrizione APP | Intervallo | Valore predefinitio | Osservazioni |
| F19/19 | Impostare lo scambio di calore Protezione contro surriscaldamento Tout-Tin (per una porta d'accua | Impostazione protezione surriscaldamento | 3~20 °C | 5 °C | Tecnico |
| F20/20 | Impostazione protezione temp. acqua in ingresso e uscita (solo in mod. Raf.) | Protezione raffreddamento ingresso-uscita | 5~20 °C | 13°C | Tecnico |
| F21/21 | Protezione riscaldamento uscita acqua | Protezione riscaldamento acqua | 20~90 °C | 60°C | Tecnico |
| F22/22 | Ritardo avvio compressore (dopo avvio della pompa filters) | Ritardo avvio compressore | 5~99 S | 60 S | Tecnico |
| F23/23 | Ritardo arresto pompa filtering (dopo arresto compressore) | Ritardo arresto pompa | 5~99 S | 30 S | Tecnico |
| F24/24 | Impostazione temp. ambiente per avvio riscaldatore di base | Avvio riscaldatore di base | 0~20 °C | 7°C | Tecnico |
| F25/25 | Imp. temp. amb. xambiare vel. ventil. | Impostazione temp. vel. ventilatore | 5~40 °C | 27°C | Tecnico |
| F26/26 | Alternare Fahrenheit/Celsius (0=C/1=F) | Fahrenheit/Celsius | 0(°C)/1(F) | 0 | Tecnico |
| F27/27 | Ripristino di fabbrica | Ripristino di fabbrica | 0 (Reset)/1 (Impost. esist.) | 1 | Tecnico |
Osservazioni: per modificare al Telefono i valori impostati in fabbrica è necessario disporre di una password, disponibile solo ai tecnici.
- Funzionamento 5min. ogni 2 ore = ogni 2 ore la pompa fatto funzione 5 minuti per verificare la temperature di ingressso. Il disposativo funzione durante tale intervallo di 5 minuti sulla considerare in alcun modo il flussostato.
** (0=manuale, nci parametri manuali 13 e 14 tale funzione è attivata/1 = automatica, nel parametro automatico 13 tale funzione è disattivata, valida solo per i parametri 12 e 14).
Panorama dei valori di misurazione del sistema (2)
| Parametro | Descrizione | Intervallo | Osservazioni |
| T0 | Temperatura di ingressso dell'acqua | Valore misurato | |
| T1 | Temperatura di uscita dell'acqua | Valore misurato | |
| T2 | Temperatura della bobina dell'evaporatore | Valore misurato | |
| T3 | Temp. ambiente | Valore misurato | |
| T4 | Temperatura del gas di ritorno | -9~99 °C | Valore misurato |
| T5 | Valvola di espansione elettrica | 10~50 (1=10P) | Valore misurato |
| T6 | Non utilizzato | -9~99 °C | Valore misurato |
| T7 | Non utilizzato | Valore misurato |
Osservazioni: "Γ" = "T", ad es. "Γ0" = "T0".
2.1.9 Blocco tastiera
Premere simultancamente i pulsanti " + " e - " per 5 secondi. A Anything punto, sul display appeare il symbolo del lucchetto. Ripetere la procedura per eseguire lo sblocco.
2.2. Funzionamento del sistema di controllo dell' EVOLine AstralPool APP
2.2.1 Principio di funzionamento del sistema di controllo dell'APP Requisiti per il sistema Android:
- Sistema versione sobre 2.3.7 (2.3.7 non incluso).
2.Risoluzione 480^*800 e superiori.
3.APK 40M e abov, carta di TF o costruire-in deposito.
4.Richiedere alsystemadiavererimanenti100MB di spazio di archivazione.
Requisiti per iOS iPhone systemd:
1.Per il sistema ios versione 8. x e superiori.
2. Per iphone 4s e quelli di quest'ultimi.
3.Almeno 40M di spazio di archivazione rimanente nel Telefono.
2.2.2 Configurazione della rete.
1) Scaricare c installare I'APP "ASTRAL POOL HEAT PUMP".
2) Assicurarsi che il proprio cellulare sia collegato al modulo WiFi.
3) Avviare la pompa di calore e premere simultaneamente per 3 secondi i pulsanti "-" e "TIMER" presenti sul display di controllo per attivare casa la funzione WiFi del display di controllo. Il significato WiFi iniziera casa a lampeggiare, alla ricerca delle reti WiFi vicine.
4) Fare cli c_s sul symbolo di "Astral Pool" e avviare l'app.
5) Fare cli c sul pulsante "+" e selezionare "New device" [Nuovo dispositivo].
Non appena appeare il nome della rete WiFi a cui si è collegati insereire la corrispondente password e quandofareclc su "Search" [Cerca].Dopo al massimo 120 secondi il display di controllo sare connesso grazie al modulo WiFi collegato.
Quando il significolo WiFi rimane acceso significica che il collegamento tra il vostro cellulare e il display di controllo è stato configurato.
6) Inserire la password preimpostata per il dispositorio ("123456") e quando fareciesu "Bar code" in modo tale da leggere tramite scansione il numero di serie della pompa di calore situato sotto alla targhetto presente sul pannello laterale della medesima.
Inserire il numero di serie nell'area di scansione, controllingi mantinenere la linea rossa sul numero di seri.
Non appena eseguita la scansione del numero di serie premere "Confirm" [Conferma] in modo tale da insireire l'interfaccia principale.
Apparirà casi un messaggio ricordando la possibilità di modificare la password. Impostare quando la nuova password, dopodiché si passera alla pagina operativa.
A Anything, i t aligamento tra la pompa di calore e l'APP e ormai configurato correttamente! Una volta configurata la connessione e disponibile anche la funzione di controlo dell'APP per Internet. Tuttavia, per configurare tale collegamento si deve trattare di un modulo WiFi!
2.2.3 Funzionamento dell'APP
1). Imagine della pagina operativa:
Pulsante di Impostazioni: consente di impostare i parametri (disponibile solo per tecnici). è richiesto l'insertimento di una password.
Pulsante di verifica dello stato: per controllare lo stato di funzionamento.
2) Accendere/spegnere la pompa di calorie.
Fare cli sul pulsante per accendere/spegnere il dispositivo.
3) Modificare la modalità di funzionamento
Premere il pulsante per selezionare la modalità Riscaldamento, Raffreddamento o Automatica/Intelligente.
4) Impostare la temperatura dell'acqua desiderata
Fare elic sul pulsante per modificare la temperature dell'acqua.

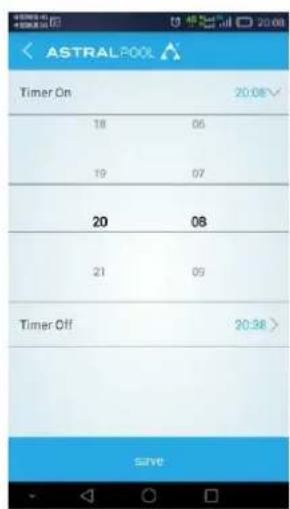

5) Impostare il timer
a.Fare clic sul pulsante per acceddere alla pagina del timer.
b. Fare ici su "Timer On" [Avvia timer] e spostarsi in alto o in basso per impostare l'ora di avvio del timer.
c. Procedere allo stesso modo per impostare l'arresto del timer ("Timer Off").
d. Infine,fareclic su"Save"[Salva"]perconfermareleimpostazioni.
c. Gli ultimi valori impostati per l'avvio e l'arresto del timer apparirannoanche sulla pagina operativa.
e. Si possono impostare al massimo 3 timer.
6) Verificare le informazioni dello stato di funzionamento
Indipendente che il disposativo si trovi in stand-by o stia funzionando, fare cui per verificare i valori misurati dal systema, nonché le informazioni di funzionamento.

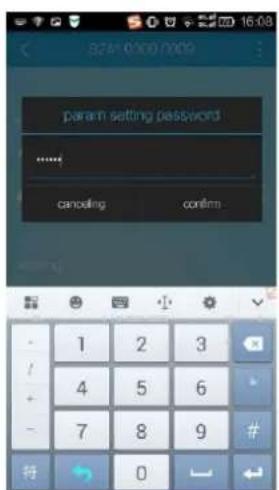

7) Modificare le impostazioni dei parametri
(Per poter modificare i valori impostati in fabbrica è necessario insere una password, disponibile solamente per tecnici). Per accedere alla pagna di impostazioni tecniche occorre insere la password riservata ai tecnici.

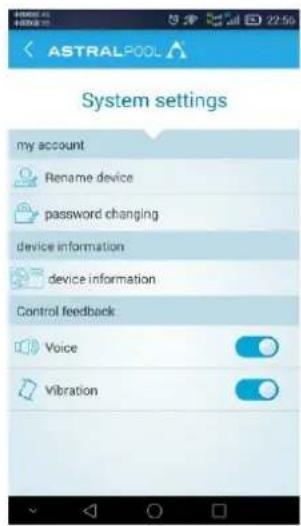

8) Rinominare il dispositivo.
9) Modificare la password utente.
3. Sistema di protezione
3.1 Flussostato
La pompa di calore, provvista di flussostato, non funziona se la pompa Filtering non è in funzione (per cui l'acqua non circola).
In quello modo, si evita che la pompa di calore riscaldi solamente l'acqua presente al suo interno. Inoltre, tale protezione arresta la pompa di calore nel caso in cui la circolazione dell'acqua venga interrotta o arrestata.
3.2 Protezione di alta e bassa del gas refrigerante
Il pressostato di alta garantisce che la pompa di calore non subisce danni in caso di pressione cecessiva del gas, perché il pressostato di bassa emette un segnale in caso di fuga di refrigerante dai condotti, per cui il dispositivo non può continuare a funzionare.
3.3 Protezione contro surriscaldamento del compressore
Tale protezione impedisce che il compressore si surriscaldi.
3.4 Controllo automatico dello sbrinamento
Quando l'aria è molto umida e fredda è possibile che sull'evaporatore si formi del ghiaccio. In tale circostanza appara un sottile strato ghiacciato destinato ad augmentare continuamente, man mano che la pompa di calore funziona. Nel momento in cui la temperatura dell'evaporatore scendeccessivamente scatta il controllo automatico di sbrinamento, invertendo il ciclo della pompa di calore, per cui per un breve periodo di tempo il gas refrigerante caldo viene convogliato nell'evaporatore allo scopo di sbrinarlo.
3.5 Differenza di temperatura tra l'acqua in ingresso e quella in uscita
Durante il normale funzionamento della pompa di calore la differenza di temperatura tra l'acqua in ingressso e quella in uscita è di all'incirca 1-2 °C. Qualora il pressostato non funzionasse e l'acqua smettesse di circolare il sensore di temperatura incaricato di monitorare l'acqua in uscita rileverebbe un aumento della temperatura. Non appena la differenza di temperatura tra l'acqua in ingresso e quella in uscita dovesse superare i 13 °C, la pompa di calore si spegnerà automaticamente.
3.6 Interruzione del funzionamento per temperatura bassa
Se durante il raffreddamento la temperatura dell'acqua in uscita raggiunge i 5^ o scende al di fatto di tale soglia la pompa di calore si spegne fino a che la temperatura non raggiunge nuovamente o supera i 7^ .
3.7 Protezione antigelo durante l'inverno
Tale protezione si cui attivare solamente con la pompa di calore in STAND-B.
3.8 Prima protezione antigelo
Sc la pompa filtro è monitorata alla pompa di calore (indipendentemente dal valore del parametro n. 9), la temperature dell'acqua è compresa tra 2 e 4^ e la temperature ambiente è inferiore a 0^ , la pompa filtro si accende automaticamente per impedire il congelamento dell'acqua all'interno delle tubazioni. Tale protezione si disattiva non appena la temperature risale.
3.9 Seconda protezione antigelo
Se la temperatura dell'acqua scende ulteriamente, ossia raggiunge un valore inferiore a 2^ (durante lunghe gelate), la pompa di calore si riavvia per riscaldare l'acqua fino a che non raggiunge una temperatura di all'incirca 3^ . Una volta ottenuo tale vale la pompa di calore si arresta, ma la protezione antigelo rimane attiva fino a che le condizioni non cambiano.
4. Linea guida
4.1 Equilibrio chimico dell'acqua della piscina
Prestare particolare attenzione all'equilibrio chimico dell'acqua della piscina. Nello specifico, rispetto sempre i limiti riportati di seguito:
| Min. | Max. | |
| pH | 7,0 | 7,4 |
| Cloro libero (mg/l) | 0,5 | 1,75 |
| Alcalinità (TAC) (mg/l) | 100 | 175 |
| Sale (g/l) | 6 |
N.B.: l'inosservanza di tali limiti provoca l'annullamento della garanzia.
Nota importante: se si superano uno o più dei limiti qui riortati si corre il rischio di danneggiare la pompa di calore in maniera irreparabile. I sistemi di trattamento delle acque (ad es. sistemi di dosaggio di sostanze chimiche) vanno sempre installati a vale dell'uscita dell'acqua della pompa di calore, soprattutto se le sostanze chimiche vengono aggiunte in maniera automatica (ad es. sistemi automatici di dosaggio di sostanze chimiche).
E inoltre opportuno installare una valvola di ritegno tra l'uscita della pompa di calore e il systema di trattamento delle acque allo scopo di evitare che tali prodotti tornino nella pompa di calore in caso di arresto della pompa fatto.
4.2 Svernamento della pompa di calore
Importante: se non si adottano le necessarie precauzioni in vista del periodo invernale si corre il rischio di danneggiare la pompa di calore, annullandone la garanzia.
In regioni in cui la temperatura può scendere al di sotto dello zero occorre proteggere la pompa di calore, la pompa fatto, il fatto e i condotti. Scaricare tutte l'acqua dalle pompe di calore come indicato di seguito:
- Scollegare l'alimentazione di corrente elettrica alla pompa di calore.
- Interrompere completamente l'alimentazione d'acqua della pompa di calore.
3.Scollegare gli elementi d'unione di ingressso e uscita dell'acqua della pompa di calore, facendo drenare l'acqua fuori dal dispositivo. Controllare che all'interno della pompa di calore non sia rimasta acqua. - Riattacare sansa stringere troppo gli elementi d'unione di ingresso e uscita dell'acqua della pompa di calore per evitare che nei condotti penetri sporcizia.
N.B.: tali precauzioni non sono necessarie se si scegli de utilizzare la protezione antigelo integrata.
4.3 Riavviamoleda pompaupon l'inverno
Se all'inizio dell'inverno si è svuotata la pompa di calore, in primavera riavviarla seguendo i passi qui riportati:
- Controllare l'assenza di sporcizia nei condotti, nonché di problemi strutturali
2.Controllare che gli elementi di unione di ingressso e uscita dell'acqua siano correttamente fissati. Controllare che l''ingresso dell'acqua" e l''uscita dell'acqua" siano corretti, secondo le etichette presenti sulla pompa di calore (l'acqua che esce dall'unif filtrante = l'acqua che entra nella pompa di calore).
- Avviare la pompa filtering in modo tale che l'acqua inizi a circolare nella pompa di calore. Regolare la derivazione (by-pass) in modo tale che la quantità d'acqua in circolazione nella pompa di calore sia sufficiente. Di norma, in impianti di filtrazione di piccole dimensioni è possibile chiudere tale derivazione in modo tale che tutte l'acqua circolante passi alla pompa di calore.
- Ricollegare la pompa di calore all'alimentazione di corrente elettrica e quando accendere la pompa di calore.
4.4 Verifiche
Le nostro pompe di calore sono state costruite e sviluppate per durare a lungo, perché siano state correttamente installate e possano funzionare in condizioni di normalità. Per assicurarsi il funzionamento efficace della pompa di calore durante molti anni è importante effettuare regolarmente apposite verifiche. Di seguito, si elencano alcune raccomandazioni utili per garantire il funzionamento della vostra pompa di calore in condizioni ottimali.
1). Assicurarsi che il pannello di servizio sia fácilmente accessibile.
2). Mantenere la zona attorno alla pompa di calore libera da residui organici.
3). Tagliare la vegetazione attorno alla pompa di calore in modo tale che vi sia abbastanza spazio attorno al dispositivo.
4). Eliminare tutti gli eventuali irrigatori a pioggia vicini alla pompa di calore per evitare che finiscano per danneggiarla. Installare un adeguato sistema di drenaggio.
5). Evitare che dal tutto cada pioggia direttamente sulla pompa di calore. Installare un adeguato sistema di drenaggio.
6). Non utilizzare la pompa di calore se inondata. Contattare immediatamente un technician qualificato per ispezionare la pompa di calore ed eseguire le riparazioni eventualmente necessarie.
È possibile che durante il funzionamento della pompa di calorie si formi condensa. L'acqua di condensa cui fuoriusciretramite un'apertura della vaschetta che funge da base del dispositivo. Quanto maggiore è il tasso di umidità, superiore èanche la quantità di acqua di condensa formatasi. Eliminare la sporcizia che eventuallymente ostruisce l'uscita dell'accua alla vaschetta sul fondo. Durante il funzionamento del dispositivo si possono creare da 5 a 20 litri al giorno di acqua di condensa. In presenza di quantità superiori arrestare la pompa di calorie e attendere un'ora prima di verificare la presenza di fughe d'accua (mantenere la pompa除去 in funzione).
N.B.: un modo velocé di verificare la circolazione dell'acqua è osservare la condensa. Specnere il dispositivo e mantenere in funzione la pompa della piscina. Se l'acqua cessa di circolare si tratta di condensa. UN MODO ANCORA PIù VELOCE DI VERIFICARE L'ACQUA DRENATA É OSSERVARE LA PRESENZA DI CLORO. Se non si rileva cloro significà che l'acqua drenata è il risultato di condensa.
Controllare ancche i passaggi di ingresso e uscita dell'aria siano liberi, evitando che l'aria fuoriuscita ritorni immediatamente a entrare (a tal fine, è importante Maintainere uno spazio libero di almeno 2m all'uscita dell'aria della pompa di calore).
5. Manutenzione e ispezione
5.1 Manutenzione
√Controllare spesso l'alimentazione e lo scarico d'acqua. L'immissione di acqua e aria nell'impianto deve essere sufficiente per non inficiarne le prestazioni e l'affidabilità. Pulire regolarmente il filtrò della piscina per evitare danni nel dispositiivo dovuti all'ostruzione di tale elemento.
√Lasciare attorno al dispositivo uno spazio ampio e ben ventilato. Pulire regolarmente la pompa di calore sui lati per mantenere un buon scambio di calore e risparmiare energia.
√Verificare che tutti i processi del disposativo funzionino correttamente, prestandoparticolare attenzione alla pressione di servizio dell'impianto di refrigerazione.
Controllare regolarmente l'alimentazione di corrente e le connessioni dei cavi. Qualora si notassero anomale nel funzionamento o un odore proveniente da un componente elettrico far tempestivement riparare o sostuire gli elementi in questione.
Qualora non si intenda utilizzato il dispositivo per un lungo periodo di tempo scarticare l'acqua. Esaminare inoltre conattenzione tutti i rispetti componenti e riempire l'impiano d'acqua prima di riaccenderlo successivement.
Per favore, seguire le istruzioni di manutenzione per gas refrigerante secondo il Regolamento (UE) n 517/2014
5.2 Istruzioni per la risoluzione di problemi
Eventuali errors di installatione possono provocare cariche elettriche dalle consequences mortali, nonché cagionare lesioni gravi a utenti, installatori o altre persone a causa di scosse elettriche, potendo altresi danneggiare la pompa di calore.
NON cercare di modificare la configurazione interna della pompa di calore. 1.
Mantenere mani e capelli lontani dalle pale del ventilatore per evitare lesions.
- Se non si ha familiarità con l'impiano di filtrazione della piscina e con la pompa di calore:
a.Non cercare di eseguire regolazioni einterventi di manutenzione alla aver prima consultato il proprio rivenditore o personale specializzato in piscine o impianti di aria condizionata.
b.Leggere l'intero manuale di installmente prima di utilizzato il dispositorio o eseguire qualsiasi intervento di manutenzione od operazione di regolazione.
c. Al termine dell'installazione attendere 24 ore prima di avviare la pompa di calore per evitare di danneggiare il compressore (se la pompa di calore è stata trasportata e spostata sempre con i piedi verso il basso è possibile avviare immediatamente il disposativo).
N.B.: prima di eseguire qualsiasi intervento di manutenzione o riparazione spagnere l'alimentazione di corrente.
NOTA IMPORTANTE: in caso di problemi di funzionamento non immediatamente risolvibili per poter esaminare la situazione abbreviamo bisogno di conoscere il messaggio (codice di erre) che appeare sul display dell'unità di controllo, nonché i valori delle impostazioni (parametri 0-A). Inoltre, dobbiamo sapere in che stato si trovava la pompa di calore: temperature ambiente, temperature di ingresso/uscita dell'acqua, fuoriuscita di aria fredda alla pompa di calore, griglia (evaporatore) fredda o formazione di ghiaccio sulla pompa di calore.
Assicurarsi di averere a mano tali informazioni quando si chiama il servizio di assistenza clienti (per descrivere il problema).
Nelle pagine successive si riporta una panoramicica delle diverse tipologie di possibili problemi e guasti, nonché le istruzioni necessarie per trovare una soluzione.
| Problema : | La pompa di calore non funziona. |
| Osservazione: | Lo schermo non si accende e il ventilatore/compressore non fa alcun rumore. |
| Possibile causa | |
| Non viè alimentazione di corrente. | Controllare l'alimentazione (cavi, fusibili, ecc.). |
| Problema : | La pompa di corrente funzione con normalità ma il riscaldamento è assente o insufficiente. | |
| Osservazione: | Sullo schermo appara la temperature perché all'altura è uscata o non è uscata. | |
| Possibile causa | Soluenza | |
| 1. Potenza insufficiente della pompa di calore rispetto alle dimensioni della piscina. | 1. Installare un modello più grande o un'altra pompa di calore. Coprir le piscina per limitare le perdite di calore. | |
| 2. Il compressore funzione ma il ventilatore no. | 2. Controllare i cavi elettrici del ventilatore. Sostituire il condensatore o il motore del ventilatore, se necessario. | |
| 3. Il ventilatore funzione ma il compressore no. | 3. Controllare i cavi elettrici del compressore. Sostituire il condensatore o il compressore, se necessario. | |
| 4. La pompa di calore non si trova in una posizione idonea. | 4. Fare in modo che circoli abbastanza aria (per informazioni al riguardo consultare il manuale). | |
| 5. Errore di impostazione della temperature. | 5. Impostare la temperature corretta. | |
| 6. Mancata regolazione della derivazione (by-pass). | 6. Far regolare la derivazione (by-pass) da un installatore. | |
| 7. Importante formazione di ghiaccio sull'evaporatore. | 7. Far controllare le impostazioni del controllo automatico dello sbrinamento da un installatore. | |
| 8. Manca refrigerante. | 8. Far controllare la pompa di calore da un technician frigorista. | |
| Problema: | La pompa di calore funzione con normalità ma l'acqua anziché riscaldarsi si raffredda. | |
| Osservazione: | Sullo schermo appeare la temperatura perché alcun codice di erre. | |
| Possibile causa | Soluizione | |
| 1. è stata selezionata una modalità erronea. | 1. Controllare i parametri e selezionare la modalità corretta | |
| 2. L'unità di controllo è fuori uso. | 2. Controllare la tensione presente nei cavi elettrici collegati alla valvola a 4 vie. Se non si rileva alcun potenziale elettrico sostituire l'unità di controllo | |
| 3. La valvola a 4 vè fuori uso. | 3. Controllare la tensione presente nei cavi elettrici collegati alla valvola a 4 vie. Se non si rileva alcun potenziale elettrico sostituire la bobina. Se il problema persistsicne far ispezionare la pompa di calore da un technician frigorista. | |
| Problema: | La pompa di calore non si arrresta. | |
| Osservazione: | Sullo schermo appara la temperatura perché allcun codice di erre. | |
| Possibile causa | Soluizione | |
| 1. Impostazione erronea dei parametri. | 1. Controllare i parametri impostati e regolarli, se necessario (impostarli leggermente al di sopra della capacité della pompa di calore). | |
| 2. Pressostato fuori uso. | 2. Controllare il funzionamento del pressostato, spegnendo e riavviando la pompafiltrlo. Se la pompa di calore è più non reagisce significata che occorre regolare o sostituire il pressostato. | |
| 3. Guasto elettrico. | 3. Contattare il proprio installatore. | |
| Problema : | Fughe d'accua. | |
| Osservazione: | Sotto alla pompa di calore viè una certa quantità d'accua. | |
| Possibile causa | Soluizione | |
| 1. Condensa dovuta all'umidità atmospherica | 1. Non servefare nulla. | |
| 2. Fughe d'accua | 2. Cercare di individuire il punto in cui avviene la fuga e controllare se l'accua contiene cloro. Se fossecisione necessario sostituiretemporaneamente la pompa di calore per farla riparare. | |
| Problema: | Sull'evaporatore si è formata una quantità anormale di ghiaccio. | |
| Osservazione: | L'evaporatore è in gran parte coperto da ghiaccio. | |
| Possibile causa | Soluizione | |
| 1. Afflusso insufficiente di aria. | 1. Controllare la posizione in cui si trova la pompa di calo e ritirare la sporcizia eventualmente presente. | |
| 2. Temperatura dell'acqua elevata. | 2. Se l'acqua della piscina è più piuttosto calda (superciore ai 29°C?) le probabilità di formazione di ghiaccio amentano. Una soluzione possibile è ridurre la temperature impostata. | |
| 3. Impostazione erronea controllo autom. sbrinamento. | 3. Controllare le impostazioni della funzione di sbrinamento insieme al proprio installmenter. | |
| 4. La valvola a 4 vie è fuori uso. | 4. Controllare la tensione all'interno dei cavi elettrici collegati alla valvola a 4 vic. Se non si rileva alcun potenziale elettrico sostuire la bobina. Se il problema persistsiste far ispezionare la pompa di calore da un technique frigorista. | |
| 5. Manca refrigerante. | 5. Far controllare la pompa di calore da un technique frigorista. | |
5.3 Tabella dei codici di erre della base AP
| Unità di controllo | Protezione/guasto | Verifiche | Soluizione |
| P1 | Guasto sensore temp. acqua in ingressso | 1. Verificare il collegamento del sensore dell'acqua in ingresso.2. Verificare che il sensore non sia rotto. | 1. Ricollegare il sensore.2. Sostituire il sensore. |
| P2 | Guasto sensore temp. acqua in uscita | 1. Verificare il collegamento del sensore dell'acqua in uscita.2. Verificare che il sensore non sia rotto. | 1. Ricollegare il sensore.2. Sostituire il sensore. |
| P3 | Guasto sensore temp. bobina | 1. Verificare il collegamento del sensore di temperatura della bobina.2. Verificare che il sensore non sia rotto. | 1. Ricollegare il sensore.2. Sostituire il sensore. |
| P4 | Guasto sensore temp. gas di ritorno | 1. Controllare il collegamento del sensore della temperatura del gas di ritorno.2. Verificare che il sensore non sia rotto. | 1. Ricollegare il sensore.2. Sostituire il sensore. |
| P5 | Guasto sensore temp. ambiente | 1. Verificare il collegamento del sensore della temperatura ambiente.2. Verificare che il sensore non sia rotto. | 1. Ricollegare il sensore.2. Sostituire il sensore. |
| P7 | Protezione antigelo invernale | Non servefare nulla. | |
| P7 | Protezione antigelo invernale 11 | Non servefare nulla. | |
| E1 | Pressostato di alta | 1. Controllare che il pressostato non sia rotto.2. Controllare che nulla ostruisca la circolazione dell'acqua e che la portata d'acqua non sua insufficiente.3. Controllare che nulla ostruisca la circolazione del refrigerante. | 1. Sostituire il pressostato di alta.3. Eliminare la causa dell'obstruzione o aumento la portata dell'acqua.4. Spedire la pompa di calore al rivenditore affinché la scamini in maniera approfondita. |
| E2 | Pressostato di bassa | 1. Controllare che il pressostato di bassa non sua rotto.2. Verificare se il livello di refrigerante è basso.3. La temperature ambiente e quella di ingresso dell'acqua è troppo bassa. | 1. Sostituire il pressostato di bassa.2. Riempire con una quantità sufficiente di refrigerante.3. Ridurre la portata dell'acqua.4. Spedire la pompa di calore al rivenditore affinché la scamini in maniera approfondita. |
| E3 | Guasto del flussostato | 1. Controllare che il cablaggio del flussostato via in posizione corretta.2. Controllare la portata dell'acqua.3. Controllare che il flussostato non sua rotto.4.4. Controllare che la pompa d'acqua stia funzionando. | 1. Ricollegare i cavi.2. Aumentare portata acqua.3. Sostituire flussostato.4. Riparare o sostituire la pompa dell'acqua. |
| E4 | Ordine errone delle fasi (solo modello trifasico) | Ordine errone delle fasi. | Ricollegare le fasi nell'ordine esatto. |
| E8 | Errore di Communicatione | Verificare il collegamento. | Ricollegare il cavo di connessione. |
| E12 | Protezione contro bassa temperature uscita dell'acqua | 1. Controllare che non vi siano blocchi nel circuito dell'acqua.2. Controllare che la portata volumetrica d'acqua via sufficiente.3. Controllare che la pompa dell'acqua non abbia smesso di funzionare. | 1. Eliminare il blocco.2. Aumentare la portata volumetrica d'acqua.3. Riparare o sostituire la pompa dell'acqua. |
| E13 | Protezione contro surriscaldamento temperature di uscita dell'acqua | ||
| E14 | Protezione contro excessive differenze di temp. tra ingresso e uscita dell'acqua | 1. Controllare che non vi siano blocchi nel circuito dell'acqua.2. Controllare che la portata volumetrica d'acqua via sufficiente.3. Controllare che la pompa d'acqua stia funzionando. | 1. Eliminare la causa del blocco.2. Aumentare la portata volumetrica d'acqua.3. Riparare o sostituire la pompa dell'acqua. |
6. DISEGNO ESPLOSO
(p. 193 - 201)
7. RICICLAGGIO DEL PRODOTTO
Questo articolo contiene gas di raffreddamento allo stato liquido e componenti elettrici. Nel momento in cui la pompa di calore giunge al termine della propria vita utile rivolgersi a una ditta autorizzata per effettuarne lo smontaggio o depositarla nel centro designato a tal fine delle autorità locali.
Allo scopo di ridurre la quantità di residui derivati da apparecchiature elettriche ed elettroniche e i pericoli costituiti dai rispetti componenti, nonché per promuovere il ricericlaggio delle apparecchiature e la rivaluzione dei rispetti residui e, infine, per stabilire una gestione adeguata finalizzata al miglioramento dell'efficacia della tutela ambientale, si sono adottati una series di regolamenti applicabili alla produzione di quello e di altri articoli in materia di adeguata gestione ambientale dei prodotti ormai inutilizzati.
Si intende altresi migliorare il comportamento ambientale di tutti gli agenti coinvolti nella vita utile delle apparecchiature elettriche ed elettroniche, ossia produttori, distributori, utenti e soprattutto agenti direttamente coinvolti nella gestione dei residui derivati.
A partire dal 13 agosto 2005 nel momento in cui si decide di disfarsi di un prodotto si hanno a disposizione due modalità di restituzione:
- In caso di acquisito di un nuovo dispositivo di tipo equivalente a quellogettato o comunque avente le stesse funzioni è possible consegnarlo al distributore a costo zero.
- Oppure lo si può depositare nel centro designato a tal fine delle autorità locali.
I prodotti recano l'etichetta del "cassonetto barrato", simbolo che indica la necessità di effettuire una raccolta selektiva e differenziata rispetto al resto di rifiuti urbani, giacché potrebbe contentere materiali pericolosi che potrebbero avere effetti nocivi sull'ambiente o sulla salute delle persone.
PVC
Il plastificante più utilizzato nelle diverse applicazioni di PVC è il DEHP (di-2-etilesilftalato). I test condotti in diversi lavoratori dimostrano che tale sostanza non presenta alcun rischio per la salute umana, quantomeno nei livelli di concentrazione utilizzati negli articoli finiti, conformmente a quanto notificato, tra l'alto, da organismi tedeschi, quali BUA (ente di consulenza per le sostenze esistenti rilevanti dal punto di vista ambientale) e BGA (autorità sanitaria). I risultati di tali test e i dati raccolti durante gli studi condotti sulla biodegradatione confermano che il DEHP non può considerarsi pericoloso per l'ambiente. Infatti, tutti gli additivi utilizzati nelle formule in PVC e, di consiguenza, nelle applicazioni del settore alimentare sono perfettamente regolati sua livello europeo che spagnolo.
In Europa si applica la directiva CE n. 90/128/UE (poi modificata alla n. 95/3/UE), nella Spagna occorre atteneri al Regio Decreto n. 1125/1982 del 30 aprile 1982 (poi ratificato dal n. 1042/1997 del 27 giugno 1982). L'analisi della vita utile dimostra che l'impatto ambientale del PVC è equivalente o addirittura inferiore a quello di altri materiali.
Aos nossos clients
Dichiara sotto la sua diretta responsabilità che tutte le pompé di calorie del tipo: ASTRALPOOLHEAT
Prodotte a partire dal 31/07/2008, independenteamente dal numero di serie, sono conformi a:
Direttiva sulla sicurezza machine 2006/42/CE
Direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE, e relative modifiche.
Direttiva sui dispositivi a bassa tensione LVD 2014/35/UE.
Direttiva 2000/14/CE sulle emissione acustica ambientale delle macchine ed attrezzature destinate a funzionare all'aperto e la sua correzione con la direttiva 2005/88/CE.
Direttiva 2011/65/EU sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (RoHS).
Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).
Spagnolo Regio Decreto 208/2005 & 219/2013 sulle apparecchiature elettriche ed elettroniche e la gestione dei loro rifiuti.
Regolamento (CE) N° 1907/2016 concernente la registrazione, la valutazione, l'autorizzato delle sostanze chimiche (REACH).
