Nous nous reservons le droit de modifier totalement oru en partie les caracteristiques de nos articles ou le contenu de ce document san pre avis.
- Chers clients, veuilles dire attentivement le present manuel avant d'installer le produit, pour éviter d'endommager la pompe à chaleur, de blesser les utilisateurs ou de subir des pertes économiques.
- Ce produit sera amné évoluer au rythme du développement scientifique et technologique. Nous vous invitons donc à vous procurez les produits les plus récents.
- Si vous souhaitez obtenir plus d'informations techniques, veuillez contacter votre distributeur.
- Attention :
4.1 Avant d'installer la pompe à chaleur, assurez-vous que l'alimentation locale correspond aux exigences de l'appareil.
Pour plus d'informations, reportez-vous à l'étiquette sur l'appareil ou aux données de performance fournies dans le现行 manuel.
4.2 Veuillez installer les dispositifs de protection électrique en accord avec la reglementation locale.
4.3 La mise à la masse de la pompe à chaleur est nécessaire afin d'éviter toute décharge électrique due à un court-circuit fortuit à l'intérieur de l'appareil.
4.4 Un schéma de câblage électrique est fourni dans le present manuel.
4.5 Pour des raisons de sécurité, ne tentez pas de modifier ou de réparer la pompe à chaleur vous-même. Si besoin, veuillez demander de l'aide à votre distributeur.
4.6 N'insérezaucun object dans la pompe à chaleur quand elle est en marche. Le contact avec le ventilateur pourrait endommager l'appareil ou provoquer des accidents (notamment chez les enfants).
4.7 N'utilisz pas la pompe à chaleur si la grille ou la plaque ne sont pas en place, pour éviter les accidents ou un fonctionnement anormal de l'appareil.
4.8 Si l'appareil est rempli d'eau, vuillage contacter immédiatement votre distributeur.
L'appareil pourra etre redemarré apres avoir ete entierement inspecté par des techniciens professionnels.
4.9 Les techniciens non qualifiés ne sont pas autorisés à régler les interrupteurs, les robinets ou les télécommandes de l'appareil
Table des matieres
1.1 Performance et caractéristiques 58
1.2 Principes de fonctionnement 58
1.3 Emplacement de la pompe a chaleur 59
1.4 Distance de la piscine 60
1.5 Installation du clapct anti-retour 60
1.6 Configuration du système de la piscine 61
1.7 Connexion de la derivation 61
1.8 Avertissement 62
1.9Premier demarrage 63
1.10 Condensation 63
2. Commande de la pompe à chaleur
2.1 Fonctions de I'ecran de contrôle 64
2.1.1 Illustration de I'ecran de contrôle: 64
2.1.2 Mise en marche/arrêt de la pompe à chaleur 65
2.1.3.Changement de mode 65
2.1.4 Reglage de la temperature souhaitee 66
2.1.5 Contrôle et réglage des paramétres 66
2.1.6. Reglage de l'horloge 66
2.1.7 Réglage du démarrage/de l'arrêt du programmeur 67
2.1.8 Annulation de I'arrêt du programmeur 67
2.1.9 Verrouillage 67
2.2. Fonctionnement de l'application de commande 70
2.2.1 Principe de fonctionnement 70

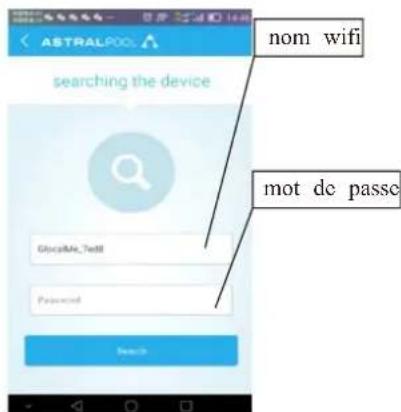

2.2.2 Configuration du réseau 70

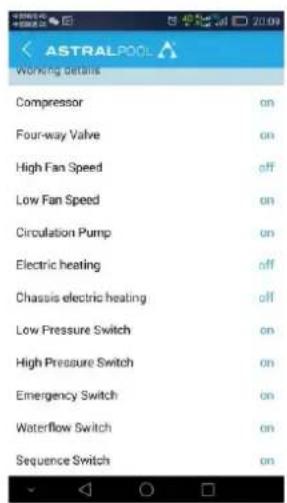

2.2.3 Fonctionnement de l'application 72
3. Systemes de protection
3.1 Cateur de debit d'eau 76
3.2 Protection contre haute et BASSE pression du gaz frigorigène 76
3.3 Protection de surchauffe du compresseur 76
3.4Commandededegivrageautomatique 76
3.5 Différence de température entre débit d'eau d'entrée et de sortie 76
3.6 Coupure en cas de basse temperature.. 76
3.7 Protection antigel pendant l'hiver 76
3.8Premiere protection antigel 76
3.9 Deuxieme protection antigel 76
4. Directives
4.1 Composition chimique de I'eau de la piscine. 77
4.2 Hivernage de la pompe a chaleur 77
4.3 Redemarrage de la pompe après l'hiver 77
4.4 Contrôle. 78
5. Maintenance et inspection
5.1 Maintenance 78
5.2 Guide de dépannage 79
5.3 Tableau de codes d'erreur pour carte de circuit imprimé intelligente 81
- Vue en éclaté 82
- Recyclage du produit 82

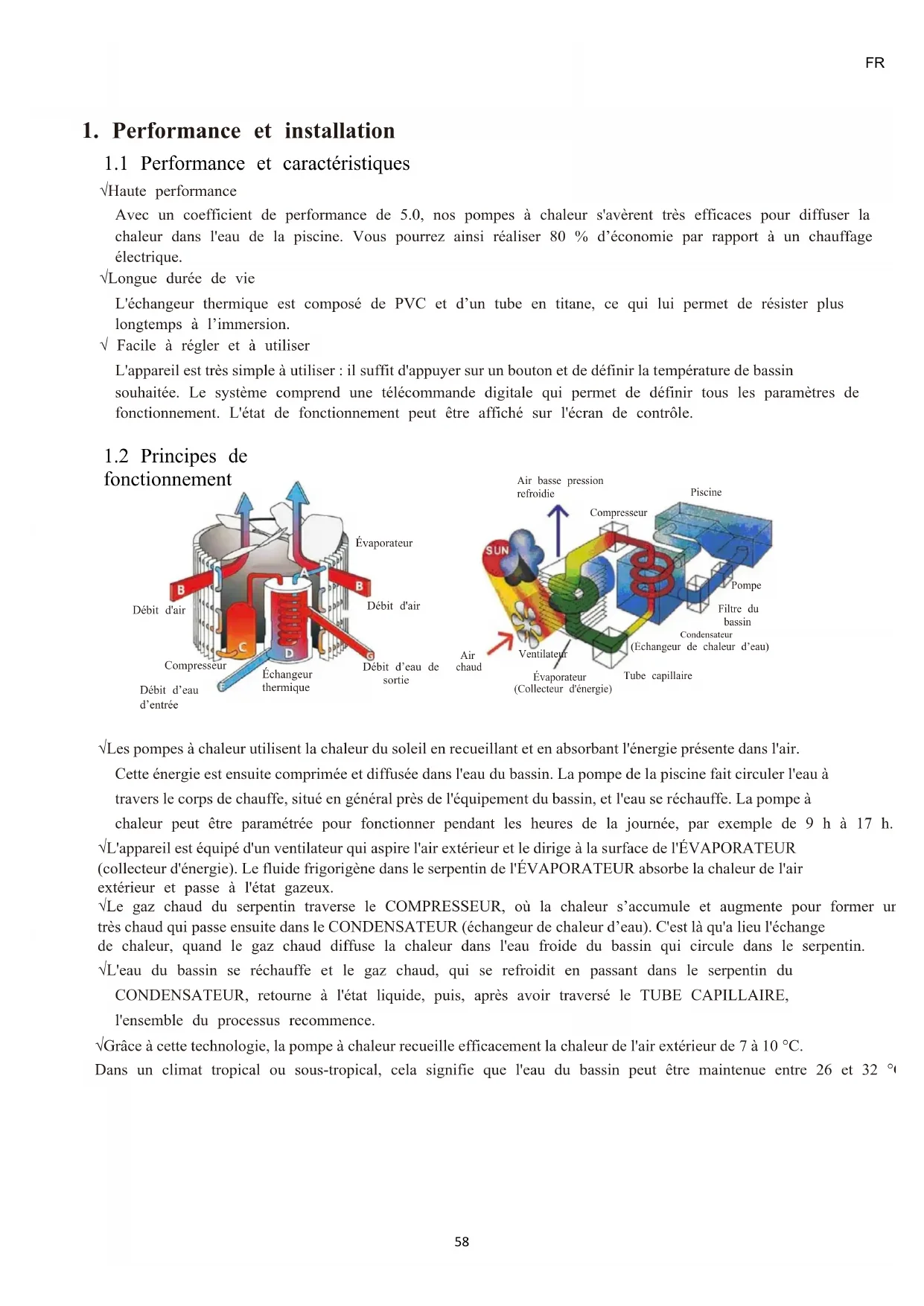

Avec un coefficient de performance de 5.0, nos pompes à chaleur s'avent très efficaces pour diffuser la chaleur dans l'eau de la piscine. Vous pourrez ainsi réaliser 80% d'économie par rapport à un chauffage électrique.
√Longue durée de vie
L'échangeur thermique est composé de PVC et d'un tube en titane, ce qui lui permet de résister plus longtemps à l'immersion.
Facile a regler et a utiliser
L'appareil est très simple à utiliser : il suffit d'appuyer sur un bouton et de définir la température de bassin souhaiée. Le système comprend une télécommande digitale qui permet de définir tous les paramétres de fonctionnement. L'état de fonctionnement peut être affiché sur l'écran de contrôle.
1.2 Principes defonctionnement
Les pompe a chaleur utilise la chaleur du soleil en recueillant et en absorbant l'energie presente dans l'air.
Cette énergie est ensuite comprimée et diffusée dans l'eau du bassin. La pompe de la piscine fait circuler l'eau à travers le corps de chauffe, situé en général prés de l'équipment du bassin, et l'eau se rechauffe. La pompe à
chaleur peut etre parametre pour fonctionner pendant les heures de la journee, par exemple de 9 h a 17 h.
√L'appareil est équipé d'un ventilateur qui aspire l'air extérieur et le dirige à la surface de l'ÉVAPORATEUR (collecteur d'énergie). Le fluide frigorigène dans le serpentin de l'ÉVAPORATEUR absorbe la chaleur de l'air extérieur et passée à l'état gazeux.
√Le gaz chaud du serpentin traverse le COMPRESSEUR, où la chaleur s'accumule et augmente pour former un très chaud qui passée ensuite dans le CONDENSATEUR (échangeur de chaleur d'eau). C'est là qu'a lieu l'échange de chaleur, quand le gaz chaud diffuse la chaleur dans l'eau froide du bassin qui circule dans le serpentin.
√L'eau du bassin se réchauffe et le gaz chaud, qui se refroidit en passant dans le serpentin du CONDENSATEUR, returne à l'état liquide, puis, après avoir traversé le TUBE CAPILLAIRE,
l'ensemble du processus recommence.
race a cette technologie, la pompe a chaleur recueille efficacement la chaleur de l'air extérieur de 7 a 10^
Dans un climat tropical ou sous-tropical, cela signifie que l'eau du bassin peut etre maintainue entre 26 et 32^

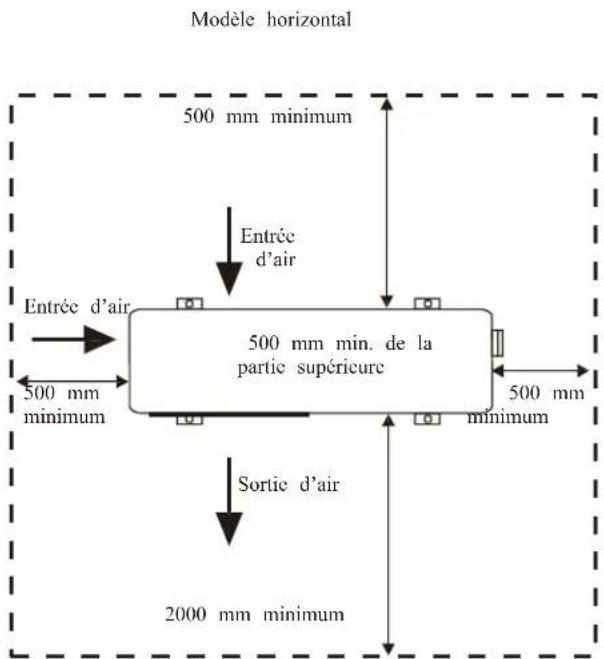

1.3 Emplacement de la pompe à chaleur
L'appareil peut fonctionner à n'importe quel endroit à condition de réunir trois éléments :
1. Ai frais - 2. Électricité - 3. Conduite de contrôle du bassin
L'appareil peut être installé à peu près n'importe où en extérieur, à condition de respecter les distances minimales par rapport aux autres objets (voir schéma ci-dessous). Pour les piscines interieures, veuillez consulter votre installerateur. Contrairement à ce qui arrive souvent avec les chauffages au gaz, l'appareil peut être installé dans une zone exposée au vent sans que cela ne pose de problème (bec brûleur et autres). Attention : ne placez pas l'appareil dans une zone confinée où le volume d'air est limité. L'air rejeté par l'appareil serait en effet remis en circulation. N'installez pas non plus l'appareil à proximate d'arbustes, qui pourrait bloquer l'entrée d'air. De tels emplacements ne permettent pas une arrivée continue d'air frais vers l'appareil, ce qui peut réduire son efficacité et empêcher une production de chaleur ajustate. Reportez-vous au schéma ci-dessous pour connaître les distances minimales requises.
Precautions
- Ne mettez pas les mains ou tout autre objet dans la sortie d'air et le ventilateur. Cela pourrait abîmer la pompe et provoquer des blessures.
- Si vous détectez la moindre anomalie, coupez immédiatement l'alimentation et contactez un technicien professionnel.
- Il est fortement recommandé de placer une protection autour de l'appareil pour tener les enfants hors de portée de la pompe à chaleur.
1.4 Distance de la piscine
La pompe à chaleur doit normalement être installée dans un rayon de 7,5m autour du bassin. Plus la distance au bassin est grande, plus la chaleur se perd dans les conduits. Étant donné que la tuyauterie est en grande partie enterrée, la perte de chaleur est minimale jusqu'à 30m de distance (15 m depuis et jusqu'à la pompe = 30 m au total), à moins que le sol ne soit humide ou que le niveau de l'eau ne soit élevé. La perte de chaleur sur 30 m peut être estimée à environ 0,6kW / h (2 000 BTU) pour chaque différence de température de 5^ entre 1'eu du bassin et le terrain autour de la tuyauterie, ce qui se traduit par une hausse du temps de fonctionnement de 3 à 5%.

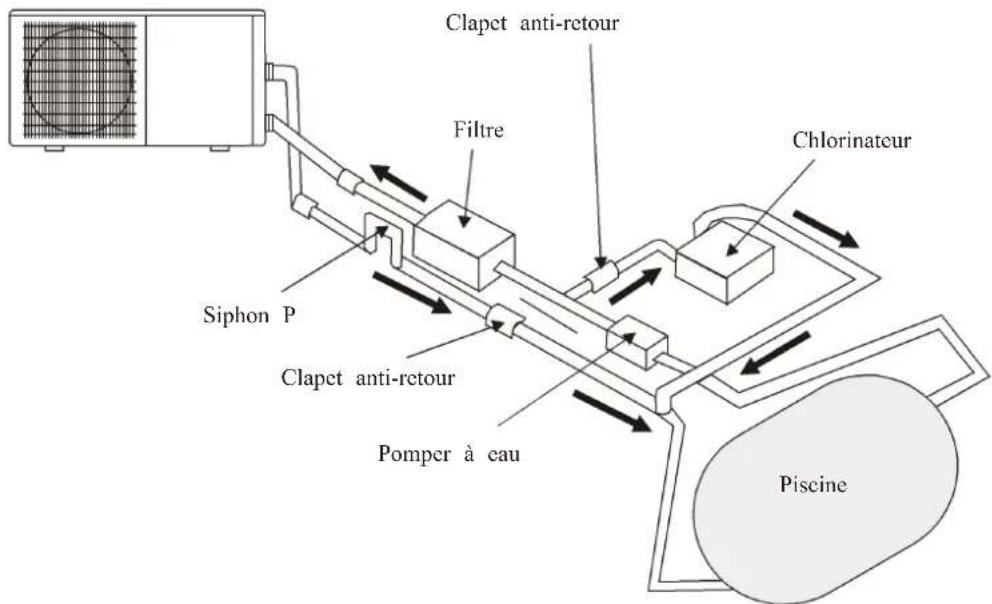

1.5 Installation du clapet anti-retour
Attention - Si des systèmes de dosage automatique du chlore et du pH sont utilisés, il est absolument essent protégé la pompé à chaleur contre les fortes concentrations de tels produits chimiques qui peuvent corroder l'échangeur thermique. Par conséquent, il faut faire en sorte que les produits chimiques soient ajustés dans les conduits situés EN AVAL de la pompé à chaleur; en outre, il convient d'installer un clapet anti-retour pour tout refoulement quand la circulation de l'eau est interrompue.
Une dégradation de la pompe à chaleur due au non-respect de ces recommendations annule la garantie.
1.6 Configuration du système de la piscine

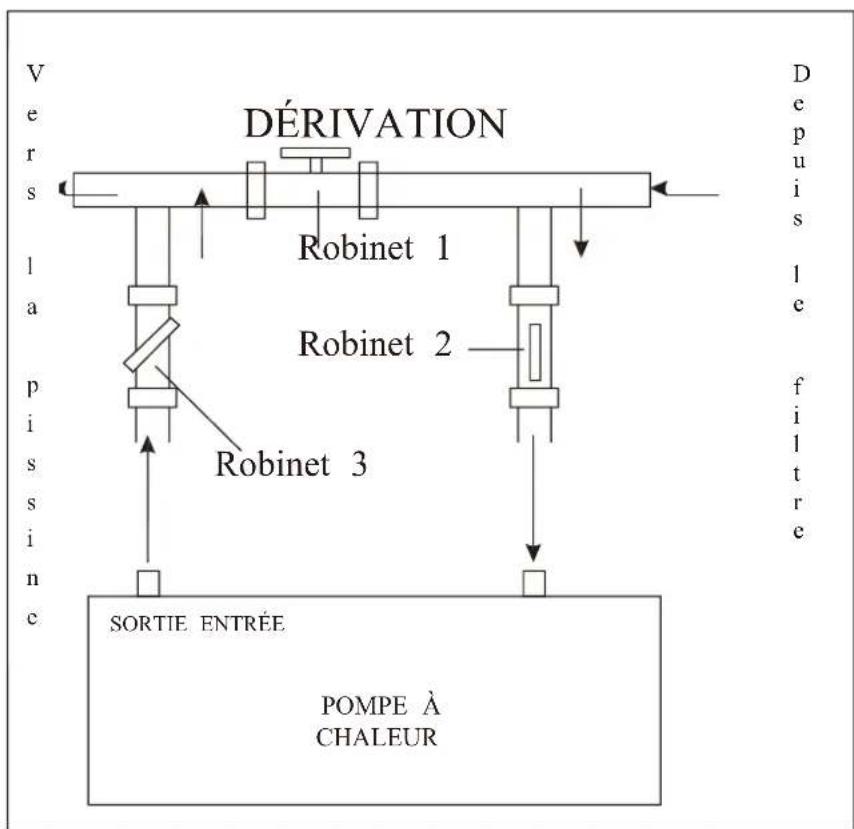

1.7 Connexion de la dérivation
1.8 Avertissement :
- Ne pasmettre les mains ou tout autre object dans la sortie d'air et le ventilateur. Cela pourrait abimer la pompe et provoquer des blessures.
- Si vous détectez la moindre anomalie la pompé à chaleur, coupe immediatement l'alimentation et contacter un technicien professionnel.
Il est fortement recommandé de placer une protection autour de l'appareil pour tener les enfants hors de portée de la pompe à chaleur.

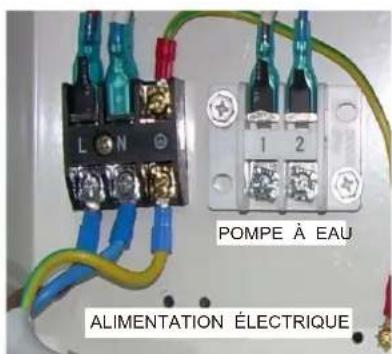

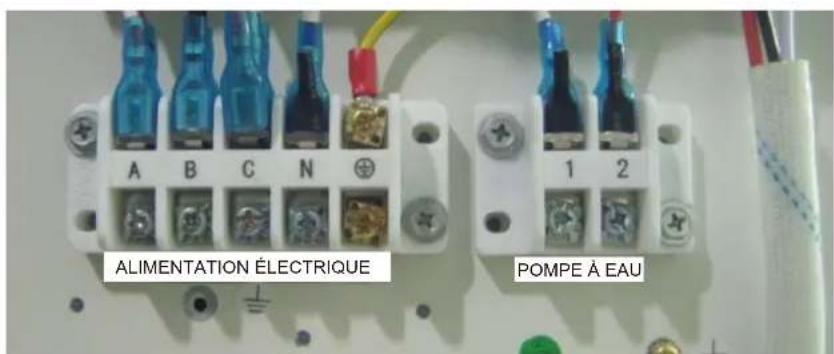

- La pompe à chaleur doit être branchée à l'alimentation électrique (230 V 1 ph ou 400 V 3 ph) par un électricien habilité.
Important—L'iso1ation electrique de la pompe a chaleur du reste de l'appareil empeeche seulement le passage de I'electricite vers ou depuis I'eau de la piscine. La mise a la masse de I'appareil est donc necessaire pour vous proteger des courts-circuits a I'intérieur de I'appareil. Veillez a assurer une mise a la masse adequate.
Vérifiez que la tension électrique correspond à la tension de fonctionnement de la pompe à chaleur avant de brancher l'appareil.
230 V / 1 ph / 50 Hz 380-400 V / 3 ph / 50 Hz
| Modèle | Codes | Tension (volt) | T3/type C (A) | Courant (A) | Diamètre du cable (mm2) pour max longueur 20m |
| EVOLine 6 | 66069-MOD | 220-240 | 10 | 4.5 | 2 x 1.5mm² + Terre |
| EVOLine 10 | 66070-MOD | 220-240 | 16 | 7.3 | 2 x 2.5mm² + Terre |
| EVOLine 13 | 66071-MOD | 220-240 | 16 | 8.2 | 2 x 2.5mm² + Terre |
| EVOLine 15 | 66072-MOD | 220-240 | 16 | 9.5 | 2 x 6mm² + Terre |
| EVOLine 17 | 67405-MOD | 220-240 | 20 | 11.4 | 2 x 6mm2 + Terre |
| EVOLine 20 | 66073-MOD | 220-240 | 25 | 15.9 | 2 x 6mm² + Terre |
| EVOLine 25M | 66074M-MOD | 220-240 | 25 | 16.8 | 2 x 6mm2 + Terre |
| EVOLine 25 | 66074-MOD | 380-400 | 16 | 7.1 | 4 x 2.5mm² + Terre |
| EVOLine 35 | 66075-MOD | 380-400 | 16 | 10.1 | 4 x 2.5mm2 + Terre |
Pour le raccordement de la pompe à eau, s'il vous plaît équiper l'extérieur A / C contacteur approprié (non inclus dans la pompe à chaleur).
Voir p. 204 - 207
1.9Premier demarrage
Remarque - Pour que l'appareilCHAUFFE la piscine (ou le spa), la pompe à filtration doit fonctionner de manière à ce que l'eau circule à travers la pompe à chaleur. Sans cette circulation, la pompe à chaleur ne demarrera pas.
Après avoir effectué et vérifié tous les branchements, veuillez suivre les étapes suivantes :
1). Allumer la pompe à filtration. Vérifier la présence de fuites.
2). Mettre l'appareil sous tension, puis appuyer sur la touche ON/OFF de la télécommande. L'appareil devrait demarrer quand le délié de temporisation s'est écoué.
3). Laisser l'appareil tourner quelques minutes puis vérifier que l'air qui s'en échappe est plus froid que la température ambiente.
4). Pour vérifier le fonctionnement du capteur de début, procéder comme suit : l'appareil étant en marche, éteindre la pompe à filtration. L'appareil devrait aussi s'éteindre automatiquement.
5). Laisser l'appareil et la pompe à filtration en marche 24h/24 jusqu'à ce que l'eau du bassin soit à la température désirée. Une fois atteinte cette température, l'appareil s'éteint tout seul. Tant que la pompe à filtration est en marche, l'appareil redémarre automatiquement si la température du bassin baisse de plus de 1^ en-dessous de la température définie.
En fonction de la température de l'eau du bassin et de la température ambiente au démarrage de l'appareil, l'eau peutmettre plusieurs jours àatteindre la température souhaitee. Ce délaipot ne estre fortement réduit en couvrant la piscine.
Capteur de début d'eau—l'appareil est équipé d'un capteur de début qui s'allume quand une quantité d'eau suffisante est passée par l'appareil et s'éteint quand le début d'eau devient trop faible (par ex. quand la pompe à filtration est éteinte).
Temporisation— l'appareil est équipé d'un retardateur de démarrage intégré de 3 min qui protège les composants et les contacts électriques. L'appareil redémarre automatiquement après le début de temporisation. Une brève interruption de l'alimentation électrique suffit à activer la temporisation et à empêcher un démarrage immédiat de l'appareil. Si l'alimentation est à nouveau interrompue pendant ce début, cela n'a pas d'effet sur le début de 3 min.
1.10 Condensation
Quand l'eau du bassin est chauffée par la pompe à chaleur, l'air d'entrée est rapidement refroidi, ce qui peut provoquer une condensation sur les pales de l'évaporateur. Quand l'humidité atmosphérique est forté, le volume de condensation peut atteindre plusieurs litres par heures. Ce phénomène est parfoids interprétré à tort comme une fuite d'eau.
2. Commande de la pompe à chaleur
2.1 Fonctions de l'écran

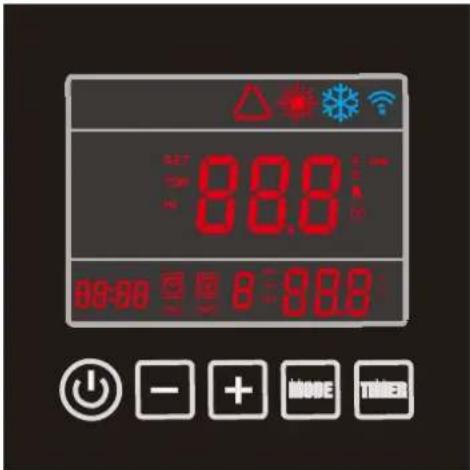

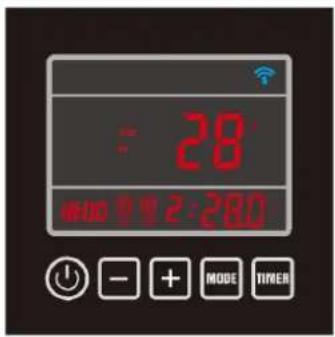

2.1.1 Illustration :
Quand la pompe à chaleur est sous tension, l'écran s'allume, ce qui indique qu'il est déjà branché. Si rien ne se passse au bout de 10 secondes, vérifie les branchements entre l'alimentation et la télécommande ou remplacez télécommande.
Rôle des boutons :
: Mise en marche ou arrêt de la pompe à chaleur.
TIMER : Mise en marche ou arrêt du programmeur
MODE : Sélection des modes chauffage, refroidissement et automatique.
Modification et confirmation des paramètres.
- et - : hausse ou baiser d'une valeur.
Signification des iconônes :
--icone chauffage, indiquant que la pompe est en mode chauffage.
--icone refroidissement, indiquant que la pompe est en mode refroidissement.
--icone automatique, indiquant que la pompe est en mode automatique.
--icone alarme, indiquant l'alarme système.
-- icone verrouillage du clavier, indiquant que les boutons de la télécommande sont verrouillés.
-- signal wifi.
Remarque: 1. La pompe à chaleur n'est pas dotée d'un chiffre électrique interne ; seule une connexion externe est prévue.
- La vitesse du ventilateur n'est pas reglable manuelle; elle est contrôle automatiquement par la température ambiente.
2.1.2 Mise en marche/arrêt de la pompe à chaleur
Appuyer sur le bouton pendant 5 sec pour allumer la pompe à chaleur.
Une fois l'apparciel branché, les icones correspondant aux différents éléments de fonctionnement ainsi que l'icone POWER située au milieu de l'écran, s'allument pour indiquer que le système est en marche. La figure 2-2 montre la pompe à chaleur en état de veille et la figure 2-3, en état de marche. La température de gauche indique la température de l'eau en entrée tandis que la température de droite correspond à la température de l'eau en sortie.
Figure 2-2
Figure 2-3

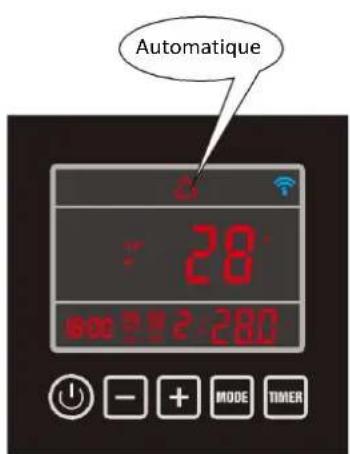

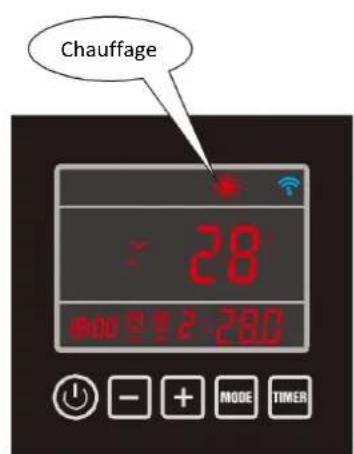

2.1.3. Changement de mode
Appuyer sur MODE pourCHOISIR entre le mode automatique,chauffage ou refroidissement. Levoyant correspondant s'allume pour indiquer le mode selectionné.
Figure 2-4
2.1.4 Reglage de la temperature souhaitee
- Sélectionner d'abord le mode souhaité : automatique, chauffage ou refroidissement.
- Que la pompe à chaleur soit en veille ou en marche, appuyez-su la température de l'eau souhaitation du mode selectionné s'affiche en clignotant. Pour la modifier, appuyez sur + ou - selon les besoin.
2.1.5 Contrôle et réglage des paramètres
Quand la pompe à chaleur est en veille, appuyez sur le La valeur du paramètre s'affiche avec des chiffres clignotants simultanement.
Appuyez sur + ou - pour vérifier la configuration. Sélectionnez le paramètre souhaïte et appuyez sur MODE pour confirmer le nouveau paramètre. Le chiffre du paramètre reste fixe tandis que la valeur du paramètre clignote. Appuyez sur + ou - pour régler la valeur, puis confirmez en appuyant sur MODE. Si aucun mouvement n'est détecté sur l'écran pendant 2 min, il revient automatiquement à l'interface principale.
Figure 2-5
Voir le tableau Paramétres pour plus d'informations.
Remarque : les paramétres peuvent être modifiés UNIQUEMENT en mode veille !
2.1.6. Reglage de l'horloge
Appuyez sur le bouton TIMER pendant 5 sec pour activer le réglage du programmeur.
Les chiffres des heures clignotent pour indiquer quils sont prets a etre modifi es en appuyant. sappuyez sur TIMER pour confirmer le reglage de l'heure.
Une fois l'heure confirmée, les chiffres des minutes clignotent. Vous pouvez alors les modifier en appuyant sur + ou - Appuyez sur TIMER pour confirmer le réglage des minutes.
2.1.7 Réglage du démarrage/de l'arret du programmeur
Appuyez sur le bouton TIMER pour configurer le TIMER 1.
Les chiffres de l'heure clignotent avec le symbole ON, reglez-les en appuyant sur + ou -
Confirmez le réglage en appuyant sur TIMER.
Une fois l'heure confirmée, les chiffres des minutes clignotent. Vous pouvez alors les modifier en
appuyant sur ^+ ou-. Confirmez le paramétrage en appuyant sur TIMER.
Appuyez sur TIMER puis sur MODE. Le symbole clignote. Appuyez alors sur + pour configurer le TIMER 2 ou TIMER 3.
Les chiffres de l'heure clignotent avec le symbole ON, reglez-les en appuyant sur + ou -
Confirmer le réglage en appuyant sur TIMER.
Une fois l'heure confirmée, les chiffres des minutes clignotent. Vous pouvez alors les modifier en appuyant sur + ou -. Confirmez le réglage en appuyant sur TIMER.
Une fois que le démarrage du programmeur est régê et confirmé,
le programmeur est désacté. Suivre les mêmes indications pour
configurer l'arrêt du programmateur.

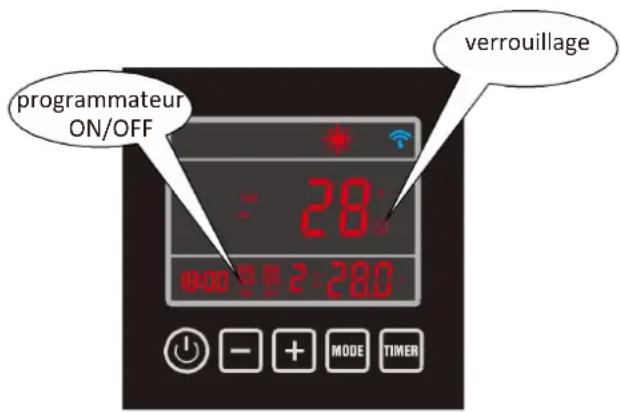

2.1.8 Annulation de l'arrêt du programmeur
Si l'heure de démarrage est la même que celle de l'arrêt, la fonction deprogrammateur est désactivée. Le symbolé éteint.
Figure 2-6
2.1.9 Verrouillage
Appuyez en même temps sur + ou - pendant 5 secondes pour afficher l'icone de verrouillage.
Recommencez pour déverrouiller.
Tableau général de paramétres (1)
| Paramètre | Écran de contrôle | Description APP | Intervalle | Défaut | Remarque |
| F0/00 | Réglage température - mode refroidissement | Réglage de la temp. en mode refroidissement | 8~37 °C | 12 °C | Réglable |
| F1/01 | Réglage température - modeCHAUFFAGE | Réglage de la temp. en modeCHAUFFAGE | 8~40 °C | 28 °C | Réglable |
| F2/02 | Intervalle entre cycles de dégivrage | Intervalle entre cycles de dégivrage | 10~90 min | 45 min | Technicien |
| F3/03 | Température evaporateur pour amorcer dégivrage | Temp. évasorateur pour amorcer dégivrage | -30~0 °C | -7 °C | Technicien |
| F4/04 | Température evaporateur pour arrêté dégivrage | Temp. évasorateur pour arrêté dégivrage | 2~30 °C | 13 °C | Technicien |
| F5/05 | Durée de dégivrage | Durée de dégivrage | 1~12 min | 8 min | Technicien |
| F6/06 | Nombre de systèmes réfrigérants | Nombre de systèmes réfrigérants | 1~4 | 1 | Technicien |
| F7/07 | Réglage mémoire hors tension | Réglage mémoire hors tension | 0(non)/1(oui) | 1 (oui) | Technicien |
| F8/08 | Type d'appareil (0=refroidissement seulement/1=pompe à chaleur/2=chauffage EI/3=eau chaude) | Type d'appareil | 0~3 | 1(pompe à chaleur) | Technicien |
| F9/09* | Configuration pompe à filtration (0=fonctionne en continu / 1=fonctionne 5 min/2 h) | Configuration pompe à filtration | 0~1 | 0 | Technicien |
| F10/10 | Redémarrage mode auto/refroidissement /chauffage | Redémarrage mode auto/refroidissement /chauffage | 8~40 °C | 28 °C | Technicien |
| F11/11 | Temp delta Marche-arrêt | Temp delta arche-arrêt | 1~20 °C | 2 °C | Technicien |
| F12/12 | N/A | N/A | N/A | N/A | N/A |
| F13/13 | N/A | N/A | N/A | N/A | N/A |
| F14/14 | N/A | N/A | N/A | N/A | N/A |
| F15/15 | N/A | N/A | N/A | N/A | N/A |
| F16/16 | Direction vanne à 4 voies | Direction vanne à 4 voies | 0 (chauffage)/1 (refroid.) | 0 | Technicien |
| F17/17 | Protection contre congélation de l'eau - température ambiente | Protection antigel de l'eau - temp. ambiente | 0~15°C | 0°C | Technicien |
| F18/18 | Protection contre congélation de l'eau - température de l'eau en entrée | Protection antigel de l'eau - temp. eau entée | 2~14°C | 4°C | Technicien |
Tableau general de paramétres (2)
| Paramètre | Écran de contrôle | Description APP | Intervalle | Défaut | Remarque |
| F19/19 | Réglage échange thermique protection surchauffe Temp. sortie-entrée (flux d'eau trop faible) | Configuration de la protection surchauffe | 3~20°C | 5°C | Technicien |
| F20/20 | Réglage protection de la temp. d''eau sortie/entree (mode refroidissement seulement) | Protection entree/sortie refroidissement | 5~20°C | 13 °C | Technicien |
| F21/21 | Protection chauffe de la temp. de l'eau en sortie | Protection Chauffage de l'eau | 20~90°C | 60 °C | Technicien |
| F22/22 | Démarrage différé comprésur (après démarrage de la pompe à filtration) | Démarrage différé du comprésur | 5~99 s | 60 s | Technicien |
| F23/23 | Arrêt différé pompé à filtration (après arrêt du comprésur) | Arrêt différé de la pompe | 5~99 s | 30 s | Technicien |
| F24/24 | Réglage temp. ambiente pour démarrer élément chauffeur inférieur | Démarrage de l'élement chauffeur inférieur | 0~20°C | 7 °C | Technicien |
| F25/25 | Réglage temp. ambiente pour changer la vitesse du ventilateur | Réglage temp. vitesse ventilateur | 5~40°C | 27 °C | Technicien |
| F26/26 | Changer Fahrenheit/Celsius(0=C/1=F) | Fahrenheit/Celsius | 0(C)/1(F) | 0 | Technicien |
| F27/27 | Configuration d'usine | Configuration d'usine | 0(Reset)/1(Configuration existante) | 1 | Technicien |
Remarques : Pour changer la configuration d'usine via téléphone, un mot de passé est requis, réservé aux techniciens.
- Marche 5 min/2 h = la pompe à eau marche 5 min toutes les 2 heures, en vérifiant la température entrante ; pendant les 5 mn de marche, elle ne prend pas en compte le capteur de pression
** (0 = manuel ; parametes 13 et 14 actives/1 = automatique ; parametre 13 inactif ; seuls parametes 12 et 14 actives.)
Aperçu des valeurs systèmes
| Paramètre | Description | Plage | Remarqu e |
| T0 | Temp. de l'eau en entrée | -9~99°C | Valeur mesurée |
| T1 | Temp. de l'eau en sortie | -9~99°C | Valeur mesurée |
| T2 | Temp. serpentin évaporateur | -9~99°C | Valeur mesurée |
| T3 | Temp. ambiente | -9~99°C | Valeur mesurée |
| T4 | Temp. gaz refoulement | -9~99°C | Valeur mesurée |
| T5 | Détendeur électrique | 10~50(1=10P) | Valeur mesurée |
| T6 | Non utilisé | -9~99°C | Valeur mesurée |
| T7 | Non utilisé | -9~99°C | Valeur mesurée |
Remarques : “ ” = “T”, par ex. “ 0 ” = “T0”.
2.2. Fonctionnement de EVOLine AstralPool APP de commande
2.2.1 Principé de fonctionnement
Exigences pour le système Android :
1.Le système version ci-dessus 2.3.7 (2.3.7 non inclus).
2.Résolution 480*800 et ci-dessus.
3.APK 40M et abov, carte TF ou construire-dans le stockage.
4.Obliger le système à avoir restant 100 MB de stockage.
Exigences pour iPhone iOS système :
- Pour la version du système ios 8.x et supérieur.
- Pour l'iphone 4 s et celles de ce dernier.
3.Au moins 40M de stockage restant dans le téléphone.
2.2.2 Configuration du réseau
1). Telechargez l'application ASTRAL POOL HEAT PUMP et installez-la.
Application pompe à chaleur
ASTRAL POOL
2). Verifiez que votre téléphone est connecté au wifi.
3) Mettez la pompe en marche et appuyez en même temps sur les boutons - et TIMER pendant 3 sec pour activer l'icone WIFI. L'icone WIFI commence à clignoter et à rechercher des réséaux à proximité.
4).Cliquez sur I'icone Astral Pool et lancecz l'application.
5) Cliquez sur + et sclectionnez un nouvel apparéil (« new device »).
Le nom du WIFI connecté s'affiche. Indiquez le mot de passer WIFI et lancez la recherche (« search »). La télécommande met au maximum 120 secondes à se connecter via le WIFI.
Quand l'icone WIFI reste allumée, la connexion entre votre téléphone et la télécommande a été établie.
6) Saisissez le mot de passer par défaut de l'appareil « 123456 » puis cliquez sur « bar code » (code-barres) pour scanner le numéro de série de la pompe à chaleur, situé sous la plaque d'identification sur le panneau lésral de l'appareil.
Placez le numero de série dans la zone de scan et assurez-vous que la ligne rouge reste sur le numero de série.
Après avoir scanned le numéro de série, confirmez (« confirm ») pour acceder à l'écran d'accueil. Vous serez alors invite à modifier votre mot de passer. Configurez votre nouveau mot de passer avant de poursuivre.
La connexion entre vous pompe à chaleur et l'application est désormais établie !
À partir de maintainant, vous pouvez également utiliser l'application sur Internet. Mais un module wifi est nécessaire pour cela.
2.2.3 Fonctionnement de l'application

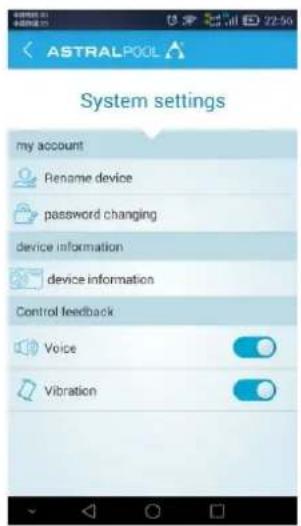

1). Fenetre de réglages.
2). Demarrage/arret de la pompe à chaleur.
Cliquez sur pour allumer/eteindre l'appareil.
3.) Changement de mode
Appuyez sur pour selectionner le mode (auto, chauffage ou refroidissement).
4.) Reglage de la temperature de l'eau souhaitee
Cliquez sur pour modifier la température de l'eau.
5).Réglage du programmeur
a. Cliquez sur pour acceder à la page du programmeur
b. Cliquez sur « Timer On » puis reglez l'heure de démarrage vers le haut ou le bas
c. Repetez l'opération pour regler l'heure d'arrêt (« Timer off »).
d. Cliquez sur « save » pour confirmer le réglage.
e. Les derniers réglages de démarrage/arret s'affichent sur la page
c. Il est possible de régler 3 programmes max.
6).Informations sur I'etat de marche
En mode veille ou en marche, cliquez sur pour consulter les valeurs du système et les détails de fonctionnement.

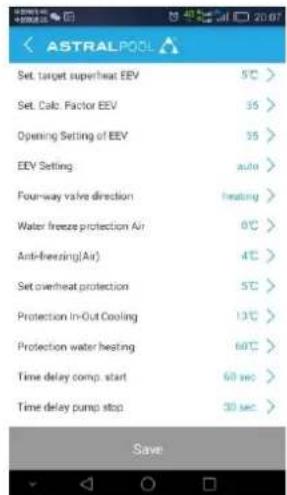

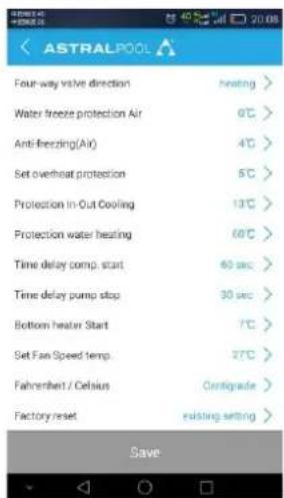

7).Modification de la configuration
(Un mot de passse est requis pour modifier la configuration par défaut; réservé aux techniciens) Saisir le mot de passage technique pour acceder à la page de réglage technique.

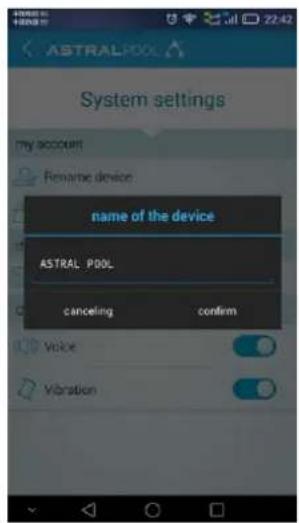

8). Modifier le nom de l'appareil.
9). Modifier le mode de passer de l'utilisateur
3. Systèmes de protection
3.1. Capterur de débit d'eau
Équipée d'un capteur de débit, la pompe à chaleur ne fonctionne pas si la pompe à filtration est à l'arrêt (et que l'eau ne circule pas).
Ce système évite que la pompe à chaleur neCHAFFE que l'eau presente dans la pompe elle-même.
La protection arrête aussi la pompé à chaleur si la circulation de l'eau est eteinte ou interrompue.
3.2 Protection contre haute etasse pression du gaz frigorigene
La protection haute pression met la pompe à chaleur à l'abri en cas de surpression du gaz. La protection bass pression émet un signal quand le gaz frigorigène s'échappe des conduits et qu'il faut étéindre l'appareil.
3.3 Protection de surchauffe du compresseur
Ce système protège le compresseur contre le risque de surchauffe.
3.4 Commande de dégivrage automatique
Quand l'air est très humide et froid, de la glace peut se former sur l'évaporateur. Cette pellicule de glace devient de plus en plus épaissé si la pompe à chaleur reste en marche. Quand la température de l'évaporateur est dev trop basse, la commande de dégivrage automatique s'active pour inverser le cycle de la pompe à chaleur, afin le gaz frigorigène soit envoyé dans l'évaporateur pendant un bref laps de temps pour le dégivrer.
3.5 Différence de température entre début d'eau d'entrée et de sortie
Quand la pompe à chaleur fonctionne normalement, la différence de température entre le début d'eau d'entrée et sortie oscille entre 1 et 2^ . Si le capteur de pression ne fonctionne pas et que l'eau cesse de circuler, la sonde de température contrôle le début d'eau de sortie détecte une eventuelle hausse de la temperature. Dans que la différence de température entre début d'eau d'entrée et de sortie dépasse les 13^ , la pompe à chaleur s'arrête automatiquement.
3.6 Coupure en cas de basse température
En mode refroidissement, si la température de l'eau en sortie atteint les 5^ ou descend plus bas encore, la pompe à chaleur s'eteint jusqu'à ce que la température de l'eau soit à nouveau égale ou supérieure à 7^ .
3.7 Protection antigel pendant l'hiver
Ce système ne peut être activé que si la pompe à chaleur est en VEILLE.
3.8 Première protection antigel
Quand la pompe à filtration est commandeé par la pompe à chaleur (quelle que soit la valeur du paramètre 9 que la température de l'eau oscille entre 2 et 4^ et que la température ambiente est inférieure à 0^ , la p à filtration s'allume automatiquement pour éviter que l'eau ne gèle dans la tuyauterie. Cette protection se désactive quand la température remonte.
3.9 Deuxieme protection antigel
Si la température de l'eau chute au point de passer sous la barre des 2^ (pendant de longues périodes de g pompe à chaleur se met en marche pour faire remonter la température de l'eau à environ 3^ . Quand ce seul est atteint, la pompe à chaleur s'arrête mais la protection antigel reste active tant que les conditions climatiques restent les mêmes.
4. Directives
4.1 Composition chimique de l'eau de la piscine
Unsoon particulier doit etre aported au dosage de produits chimiques de I'eau du bassin. Les valeurs devraient always rester dans les limites suivantes :
| Min | Max |
| pH | 7,0 | 7,4 |
| Clore (mg/L) | 0,5 | 1,75 |
| TAC(mg/L) | 100 | 175 |
| Sel (g/1) | | 6 |
Important : le manquement aux génértes recommandations entraine l'annulation de la garantie.
Remarque: une teneur en produits chimiques supérieure à ces valeurs peut endommager la pompe à chaleur de façon non réparable. Installer toujours le dispositif de traitement de l'eau (systèmes de traitement chimique, par ex.) après la sortie d'eau de la pompe à chaleur, notamment si les produits chimiques sont diffusés dans l'eau de façon automatique (systèmes de traitement chimique automatiques, par ex.)
Il convient également d'inverter un clapet anti-retour entre la sortie de la pompe à chaleur et le système traitement de l'eau pour éviter que les produits ne retournent dans la pompe à chaleur en cas d'arrêt d'pompe à filtration.
4.2 Hivernage de la pompe à chaleur
Important : le fait de ne pas prendre de mesures d'hivernage peut endommager la pompe à chaleur et annuler la garantie
La pompe à chaleur, la pompe à filtration, le filtré et les conduits doivent être protégés dans les zones où la température peut être négative. Éliminer toute trace d'eau dans la pompe à chaleur en procédant comme suit :
- Debranchez le courant electrique de la pompe à chaleur.
- Fermez complètement l'alimentation en eau de la pompe à chaleur.
- Debranchez les raccords d'arrivee et de sortie d'eau de la pompe a chaleur. Laissez l'eau s'ecouler de
l'appareil. Il ne doit pas rester d'eau dans la pompe à chaleur.
- Fixez à nouveau (sans serrer) les raccords d'entrée et de sortie d'eau de la pompe à chaleur pour éviter que la saleté ne penètre dans les conduits.
Remarque : ces précautions ne sont pas nécessaires si vous choisissez d'utiliser la protection antigel intégré
4.3 Redemarrage de la pompe après l'hiver
Si you've vised la pompe a chaleur avant l'hiver, suivez les etapes ci-dessous pour la redemarrer au printen
- Avant tout, vérifie que les conduits sont propres et qu'il n'y a pas de problèmes structurels.
- Vérifiez que les raccords d'entrée et de sortie d'eau sont bien fixés et qu'ils correspondent à l'étiquetage de la pompe à chaleur (sortie d'eau depuis l'unité de filtration = entrée d'eau dans la pompe à chaleur)
- Demarrez la pompe de filtration pour que l'eau commence à circuler vers la pompe à chaleur. Régler la dérivation pour qu'il y ait suffisamment d'eau qui circule dans la pompe à chaleur. En général, sur un petit système de filtration, la dérivation peut être fermée afin que toute l'eau de circulation passe par la pompe à chaleur.
- Remettez la pompe à chaleur sous tension et allumez l'appareil.
4.4 Contrôle
Nos pompes à chaleur ont été conçues et développées pour durer, à condition d'avoir été bien installées et de fonctionner dans des conditions normales. Des contrôles réguliers permettent d'assurer le bon fonctionnement de la pompe à chaleur pendant plusieurs années. Voici quelques recommendations pour assurer à votre apparéil des conditions d'utilisation optimes.
1). Le panneau de service doit être facile d'accès.
2). Il ne doit pas y avoir de déchets organiques autour de la pompe à chaleur.
3). La vegetation aussure de la pompe doit etre bien taillée pour laisser suffisamment d'espace libre autour de l'appareil.
4). Le systèmes d'arrosage automatique peuvent abimer la pompe ; ne les installez pas à proximé.
5). L'eau de pluic provenant d'un toit ne doit pas couler directement sur la pompe à chaleur. Veillez à installer un système d'évacuation ajustat.
6). Si la pompe a ete submergee, il ne faut pas l'utiliser. Contactez immediatement un technician qualifie pour qu'il inspecte la pompe a chaleur et proce de aux réparations nécessaires.
Une condensation peut se produit quand la pompe à chaleur est en marche. Une ouverture dans le bac de condensation permet d'évacuer l'eau condensée. Le volume d'eau condensée augmente quand l'humidité est forte. Retirez toutes les salétés pouvant obstruer la sortie d'eau du bac de condensation. Quand l'appareil est en marche, 5 à 20 L d'eau peuvent s'accumuler en une journee. Si la condensation est supérieure, arrêté la pompe à chaleur et attendez une heures avant de contrôle les fuites d'eau (la pompe de filtration doit rster en marche).
Remarque : pour vérifier rapidement si l'eau qui coule est causée par la condensation, eteindre l'appareil tout en gardant la pompe de la piscine en marche. Si l'eau arrête de couler, c'est la condensation. UNE FAÇON ENCORE PLUS RAPIDE EST DE TESTER LA PRESENCE DE CHLORE DANS L'EAU. S'il n'y a pas de chloré, l'eau provient de la condensation.
Vérifiez également que les conduits d'entrée et de sortie d'air ne sont pas obstrués et que l'air sortant n'ait pas immédiatement recirculé dans l'appareil (veillez à laisser un espace libre d'au moins 2m au niveau de la sortie d'air de la pompe à chaleur).
5. Maintenance et inspection
5.1 Maintenance
Inspectorouvent l'orifice d'entree d'eau et I'evacuation.Larrivee d'eau et d'air dans le systeme devrait etesuffisante pour assurer la performance et la fiabilité de l'appareil. Le filtre de la piscine doit etre nettoyeregulierement pour eviter d'endommager l'appareil en raison d'une obturation.
√L'appareil doit être installé dans une zone spacieuse et bien aérée. Nettoyer régulièrement les parois laterales de la pompe à chaleur pour maintenir un bon échange de chaleur et economiser de l'énergie.
Vérifier que tous les mécanismes de l'apparil fonctionnent, notamment la pression opérationnelle du système de refroidissement.
Vérifier régulièrement l'alimentation électrique et les raccords de cable. Si l'apparil commence à fonctionner de façon anormale ou si une oedur émane d'un composant électrique, prévoyez une réparation ou un remplacement
√ Il convient de vidanger l'appareil s'il n'a pas ete utilisependant une longue pereiode. Aprece cela, il est necessaire de vérifier toutes les pieces attentivement et de replir entierement le systeme d'eau.
Veuillez suive les instructions de maintenance pour les gaz réfrigerants conformément au Reglement (UE) No 517/2014
5.2 Guide de dépannage
Une mauvaise installation risque de provoquer une décharge électrique pouvant entraîner la mort ou de graves lésions chez les utilisateurs, les installateurs ou autres par électrocution, ainsi que la détérioration de l'appareil.
N'ESSAYEZ PAS de modifier la configuration interne de la pompe à chaleur.
Protégez vos mains et vos cheveux des lames du ventilateur pour éviter une de vous blesser.
a. Si vous ne maitrises pas le systeme de filtration et la pompe a chaleur de votre piscine : N'ESSAYEZ PAS de faire des reglages ou des réparations sans consulter libre revendeur, un piscinier professionnel ou un entrepreneur en climatisation.
b. Lisez l'integralité du manuel d'installation avant toute utilisation, maintenance ou réglage de l'appareil
c. Pour ne pas abimer le compresseur, attendez 24 h après l'installation pour demarrer la pompe à chaleur. (Si l'apparil a eté à tout moment transporte et manipulé les pieds vers le bas, on peut lemettre en route immadiatement).
Remarque : Coupez le courant avant d'entreprenevre toute réparation ou réparation.
REMARQUE IMPORTANTE: Si un dysfonctionnement ne peut pas etre résolu immediatement, nous aurons besoin de connaître le message (code d'erreur) qui s'affiche a l'ecran ainsi que les valeurs des reglages (parametes 0-A) afin d'analyser le probleme. Nous aurons etalment besoin de connaître I'etat de la pompe a chaleur: temperature ambiente, temperature de I'eau en entree/sortie, presence d'air froid sortant de la pompe a chaleur, grille (evaporateur) froide, presence de glace sur la pompe a chaleur.
Veuillez réunir toutes ces informations avant d'appeler le service client (en décrivant le problème). Dans les pages suivantes, vous trouvez un résumé de différents types de defaults pouvant survenir, ainsi que des indications sur la façon de les résoudre.
| Problème : | la pompe à chaleur ne marche pas |
| Observation : | l'écran ne s'allume pas et le ventilateur/compresseur n'émet aucun bruit |
| Cause possible | Solution |
| Pas d'alimentation électrique | Vérifier l'alimentation électrique (branchement, fusibles;……) |
| Problème : | La pompe à chaleur fonctionne normalement mais chauffe insuffisamment ou ne chauffe pas |
| Observation : | L'écran affiche la température mais pas de codes d'erreur |
| Cause possible | Solution |
| 1. La capacité de la pompe à chaleur est insuffisante rapport à la taille du bassin | 1. Installer un modele plus grand ou une pompe à chaleur supplémentaire Couvrir le bassin pour limiter la perte de chaleur. |
| 2. Le compréseur fonctionne mais pas le ventilateur | 2. Vérifier le branchement électrique du ventilateur Remplacer condensateur ou le moteur du ventilateur si nécessaire. |
| 3. Le ventilateur fonctionne mais pas le compréseur | 3. Vérifier le branchement électrique du compréseur Remplacer condensateur ou le compréseur si nécessaire. |
| 4. La pompe à chaleur n'a pas été installée dans un optimal | 4.faites en sortie que l'air circule en quantité suffisante (voit manuel pour plus d'infos) |
| 5. Réglage incorrect de la température | 5. Réglez la bonne température |
| 6. La dérivation n'est pas réglée | 6. Faites régler la dérivation par l'installateur |
| 7. Formation de glace excessive sur l'évaporateur | 7. Faites vérifier les paramètres de commande de dégivrage automatique par l'installateur |
| 8. Pas assez de fluide frigorigène | 8. Faites vérifier la pompe à chaleur par un technicien en réfrigération |
| Problème : | La pompe à chaleur fonctionne normalment mais l'eau refroidit au lieu de sc réchauffer |
| Observation : | L'écran affiche la température mais pas les codes d'erreur |
| Cause possible | Solution |
| 1. Vous n'avez pas sélectionné le bon mode | 1. Vérifiez les paramètres et Sélectionnez le bon mode |
| 2. La télécommande est défectueuse | 2. Vérifiez la tension électrique de la vanne à 4 voies Si potentiel électrique est nul, remplacez la télécommande |
| 3. La vanne à 4 voies est défectueuse | 3. Vérifiez la tension électrique de la vanne à 4 voies ; présence de potentiel électrique, remplacez le serpentin. Si problème persististe, faites vérifier la pompe à chaleur par u techniquien en réfrigération |
| Problème: | la pompe à chaleur ne s'arrête pas |
| Observation : | L'écran affiche la température mais pas les codes d'erreur |
| Cause possible | Solution |
| 1. Mauvais réglage des paramètres | 1. Vérifiez les paramètres et faites les réglages nécessaires (paramètres juste au-dessus de la capacité de la pompe à chaleur) |
| 2. Capteur de pression défektueux | 2. Vérifiez le fonctionnement du capteur de pression : éta la pompe à filtration et rallumez-la. Si la pompe à cha réagit pas, il est nécessaire de régler le capteur ou de remplacer. |
| 3. Panne électrique | 3. Contactez l'installateur |
| Problème : | Fuite d'eau |
| Observation : | Présence d'eau sous la pompe à chaleur |
| Cause possible | Solution |
| 1. Condensation due à l'humidité atmosphérique | 1. Aucune action requise |
| 2. Fuite d'eau | 2. Essayez de localiser la fuite et vérifie la présence de dans l'eau. Si c'est le cas, la pompe à chaleur doit être provisoirement replacée le temps d'être réparée. |
| Problème : | Quantité anormale de glace sur l'évaporateur |
| Observation : | L'évaporateur est presque entièrement couvert de glace. |
| Cause possible | Solution |
| 1. Entrée d'air insuffisante | 1. Vérifiez l'emplacement de la pompe à chaleur et supprim toute saleté présente sur l'évaporateur |
| 2. Température de l'eau elevée | 2. Si l'eau du bassin est déjà assez chaude (plus de 29 °C risque de formation de glace augmente. Une solution peut baisser la température de consigne. |
| 3. Mauvais réglage de la commande de dégivrage automa | 3. Vérifiez les paramètres de dégivrage avec votre installation |
| 4. La vanne à 4 voies est défectueuse | 4. Vérifiez la tension électrique de vanne à 4 voies En pride potentiél électrique, remplacez le serpentin. Si le problème persististe, faites contrôle la pompe à chaleur par un technique réfrigération. |
| 5. Fluide frigorigène insuffisant | 5. Faites contrôle la pompe à chaleur par un technicien et réfrigération |
5.3 Tableau de codes d'erreur pour carte de circuit imprimé intelligente
| Code | Protection/Défaut | Vérification | Solution |
| P1 | Défaut de la sonde de température de l'eau en entrée | 1. Vérifier le branchement de la sonde e entrée.
2. Vérifier que la sonde n'est pas cassée | 1. Rebrancher la sonde
2. Remplacer la sonde |
| P2 | Défaut de la sonde de température de l'eau en sortie | 1. Vérifier le branchement de la sonde e sortie.
2. Vérifier que la sonde n'est pas cassée | 1. Rebrancher la sonde
2. Remplacer la sonde |
| P3 | Défaut de la sonde de température du serpentin | 1. Vérifier le branchement de la sonde du serpentin.
2. Vérifier que la sonde n'est pas cassée | 1. Rebrancher la sonde
2. Remplacer la sonde |
| P4 | Défaut de la sonde de température gaz refoulement | 1. Vérifier le branchement de la sonde de température gaz refoulement.
2. Vérifier que la sonde n'est pas cassée | 1. Rebrancher la sonde
2. Remplacer la sonde |
| P5 | Défaut de la sonde de température ambiente | 1. Vérifier le branchement de la sonde de température ambiente.
2. Vérifier que la sonde n'est pas cassée | 1. Rebrancher la sonde
2. Remplacer la sonde |
| P7 | Protection antigel hivernale I | Aucune action requise | |
| P7 | Protection antigel hivernale II | Aucune action requise | |
| E1 | Protection haute pression | 1. Vérifier que le capteur de haute pression n'est pas cassé.
2. Vérifier qu'il n'y a pas d'obstruction dans le circuit d'eau et que le débit est suffisant.
3. Vérifier qu'il n'y a pas d'obstruction da le circuit de réfrigération. | 1. Remplacer le capteur haute pression
3. Supprimer l'élément bloquant ou augmenter le débit d'eau.
4. Envoyer la pompe à chaleur au revendeur pour une inspection détaillée. |
| E2 | Protection basse pression | 1. Vérifier que le capteur de bassc pression n'est pas cassé.
2. Contrer le niveau de fluide frigorigène.
3. Température ambiante et température d'eau en entrée sont trop faibles. | 1. Remplacer le capteur bassc pression
2. Faire le plein de fluide frigorigène
3. Réduire le débit d'eau.
4. Envoyer la pompe à chaleur au revendeur pour une inspection détaillée. |
| E3 | Défaut du capteur de débit d'eau | 1. Vérifier que le capteur de débit a été branché dans une position correcte.
2. Vérifier le débit d'eau.
3. Vérifier que le capteur n'est pas cassé.
4. Vérifier que la pompe d'eau fonctionne | 1. Refaire le branchement.
2. Augmenter le débit d'eau.
3. Remplacer le capteur de débit
4. Réparer ou remplaquer la pompe à |
| E4 | Branchement incorrect de fils de phases(modèle triphasé uniquement) | Branchement incorrect de fils de phases | Brancher les fils de phases dans le ordre. |
| E8 | Défaut de communication | Vérifier le branchement | Refaire le branchement. |
| E12 | Protection température trop BASC de l'eau en sortie | 1. Vérifier que le circuit d'eau n'est pas ol
2. Vérifier que le débit d'eau est suffisant.
3. Vérifier si la pompe à eau a bien foncti | 1. Supprimer l'élément bloquant.
2. Augmenter le débit d'eau.
3. Réparer ou remplaquer la pompe à |
| E13 | Protection surchauffe température de l'eau en sortie |
| E14 | Protection suite à une différence de température excessive entre l'entree et la sortie d'eau | 1. Vérifier que le circuit d'eau n'est pas obtruc.
2. Vérifier que le débit d'eau est suffisant.
3. Vérifier que la pompe à eau fonctionne. | 1. Retirer l'élement bloquant.
2. Augmenter le débit d'eau.
3. Réparer ou remplaquer la pompe à |
6. VUE ENÉCLATE
Voir page 193 - 201
Cette unité contient un gaz réfrigerant à l'état liquide et des composants électriques. Lorsque la pompe à chaleur arrive à la fin de sa durée de vie, elle doit soit être demontee par une société/agreee, soit être déposée à l'endetroit désigné à cet effet par les autorités locales.
Dans le but de réduire la quantité de déchets d'équipements électriques etlectroniques ainsi que de diminuer le risque lié à leurs composants, afin de faciliter le recyclage des équipements et l'évaluation de leurs éléments et, enfin, dans le but d'étabrir une gestion ajustée visant à améliorer l'efficacité de la protection de l'environnement, toute une série de mesures applicables à la fabrication du présence produit et autres produits, relatives à leur bonne gestion environnementale après qu'ils sont passés à l'état déchets a été mise en place.
L'idée est aussi d'améliorer l'attitude environnementale de tous les agents investis dans la vie utile des machines électriques et électroniques - fabricants, distributeurs, utilisateurs et, notamment, ceux qui participent directement à la gestion des déchets issus de ces équipements.
Depuis le 13 août 2005, lorsque vous souhaitez vous débarrasser de cette unité, vous avez deux possibilités :
- Si vous en achetez une nouvelle du même type ou ayant les mêmes fonctions que celle à jeter, vous pouvez la rapporter gratuitement à votre distributeur.
- Ou vous pouvez l'apporter à l'endetroit désigné à cet effet par les autorités locales.
Nos unités portent une étiquette montrant une poubelle à roulettes barree d'une croix. Ce symbole indique qu'elles sont destinées au tri sélectif et différencie des autres déchets urbains. Les matérieliaux dangereux qu'elles peuvent containir pourraient avoir des effets sur l'environnement ou sur la santé humaine.
PVC
L'agent plastifiant le plus utilisé dans les différentes applications du PVC est le DEHP (de l'anglais di-2-ethyl hexyl phthalate = phtalate de di-2-ethylhexyle). Les tests menés dans plusieurs laboratoires ont montré qu'il ne présente pas de risques pour la santé humaine au niveau de concentration utilisé dans les articles finis, conformément à l'information fournie par le BUA allemand (organe consultatif pour la réglementation environnementale applicable aux substances existantes) et par le BGA (autorités sanitaires allemandes), entre autres.
Les résultats de ces tests, ainsi que les données collectées dans les études sur la biodégradation, confirment que le DEHP ne peut pas etre jugedangereux pour I'environnement. Tous les additifs employés dans les formulations de PVC et, par consequent, dans ses applications dans le domaine de l'industrie alimentaire, sont parfaitement reglementes au niveau de I'Europe comme au niveau de I'Espagne.
Pour l'Europe, il s'agit de la directive 90/128/UE de la CE, ensuite modifie en 95/3/UE. En Espagne, du décret royal 1125/1982 du 30 avril 1982, ensuite confirmé par le 1042/1997 du 27 juin 1982. Les analyses sur la durée de vie démontré que l'impact environnemental du PVC est équivalent à ceux des autres matériaux, voire même moins important.
An unsere Kunden
2.1.3 Andern des Modus
- Varmepumpens fonction 173
2.1 Kontroldisplayens fonction 173
2. Varmepumpens fonction
2.1 Kontroldisplayens Funktion
Déclare sous sa seule responsabilité que toutes les pompes à chaleur: ASTRALPOOLHEAT Fabriquées a partir du 31/07/2008, indépendamment du nombre de série, sont conformes avec: Directive de sécurité de machines 2006/42/CE.
Directive de compatibilité electromagnetique EMC 2014/30/UE, et ses modifications.
Directive d'appareils de basse tension LVD 2014/35/UE.
Directive 2000/14/CE sur les émissions sonores du matériel destiné à l'extérieur, et sa correction à la directive 2005/88/CE.
Directive relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques 2011/65/EU (RoHS).
Directive relative aux déchets d'équipements électriques et électroniques 2012/19/UE (DEEE).
Espagnol Decret Royal 208/2005 & 219/2013 sur les équipements electriques et Electroniques et la gestion de leurs déchets.
Règlement concernant l'enregistrement, l'évaluation et l'autorisation des substances chimiques, ainsi que les restrictions applicables à ces substances (CE) N° 1907/2016 (REACH).
