MANUALE UTENTE MC7000 DENON

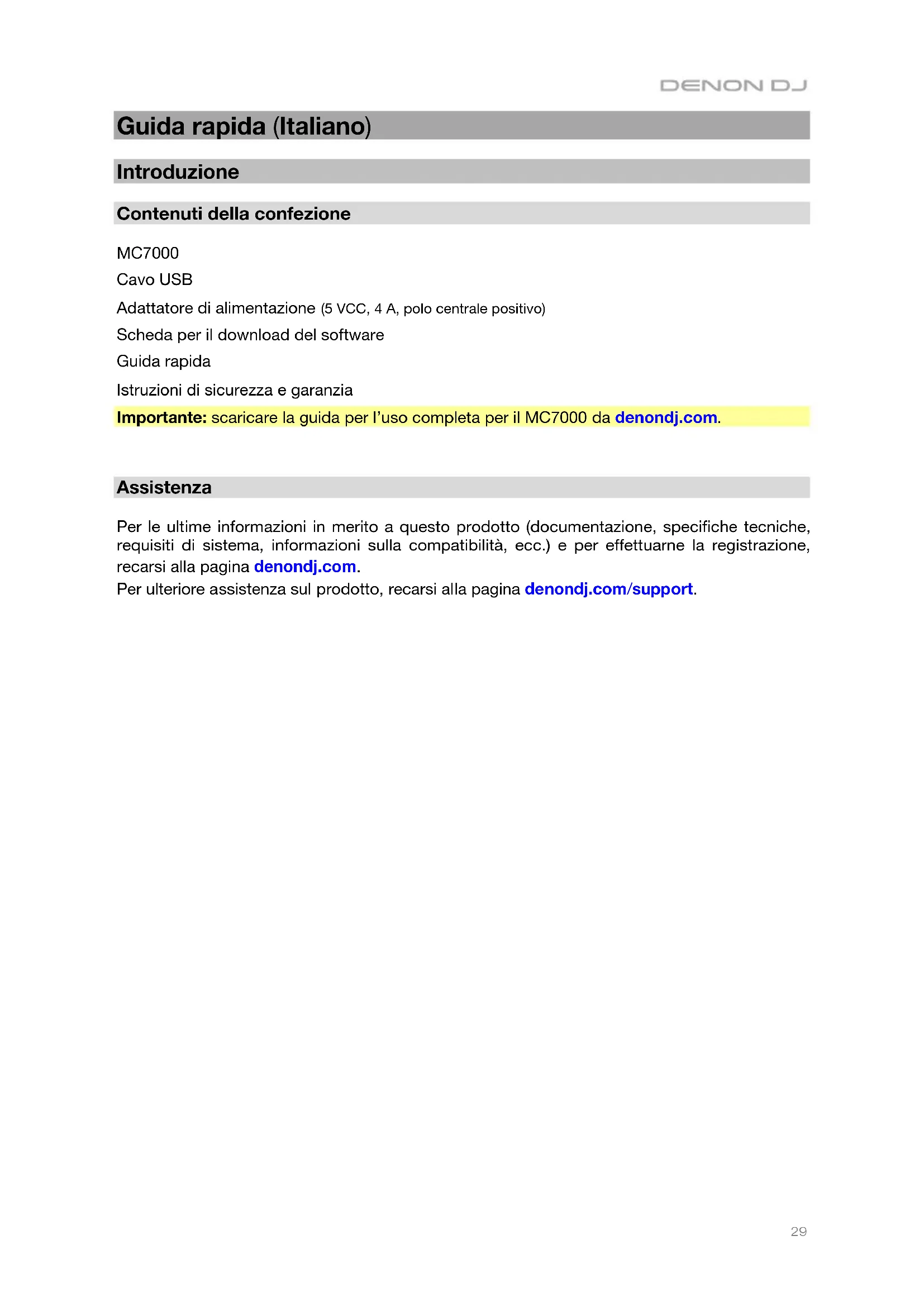

Guida rapida (Italiano) Introduzione Contenuti della confezione MC7000 Cavo USB Adattatore di alimentazione (5 VCC, 4 A, polo centrale positivo) Scheda per il download del software Guida rapida Istruzioni di sicurezza e garanzia Importante: scaricare la guida per l’uso completa per il MC7000 da denondj.com.

Assistenza Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina denondj.com. Per ulteriore assistenza sul prodotto, recarsi alla pagina denondj.com/support.30

Inizio Importante: di tanto in tanto, potremo aggiornare il firmware dell’MC7000 per migliorarne le prestazioni. Recarsi alla pagina denondj.com per verificare l’eventuale presenza di aggiornamenti del firmware disponibili, soprattutto dopo l’eventuale aggiornamento del software (gli aggiornamenti del firmware possono essere rivolti a nuove funzioni del software). Nota bene: Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente. Prestazioni di un singolo DJ

1. Recarsi alla pagina denondj.com ed effettuare il login al proprio account. (Creare un

account se si tratta del proprio primo prodotto Denon DJ.)

2. Nell’account, scaricare e installare l’ultima versione di Serato DJ.

3. Solo utenti Windows: nell’account, scaricare e installare l’ultima versione del driver di

5. Quindi collegare i dispositivi di uscita (cuffie, amplificatori, altoparlanti, ecc.) all’MC7000.

6. Collegare tutti i dispositivi all’alimentazione elettrica e accenderli nell’ordine corretto:

• Al momento di avviare una sessione accendere, nell’ordine, (1) sorgenti d’ingresso, (2) MC7000 e display, (3) dispositivi di uscita.

• Al momento di terminare una sessione spegnere, nell’ordine, (1) dispositivi di uscita, (2) MC7000 e display, (3) sorgenti d’ingresso.

7. Servendosi di un cavo USB standard (in dotazione), collegare la porta USB dell’MC7000 al

8. Servirsi di un cavo USB standard (in dotazione) per collegare la porta USB del MC7000 al

computer. Aprire Serato DJ e via! Per maggiori informazioni su come utilizzare il Serato DJ con l’MC7000, recarsi alla pagina serato.com/dj/support e selezionare Denon DJ MC7000.

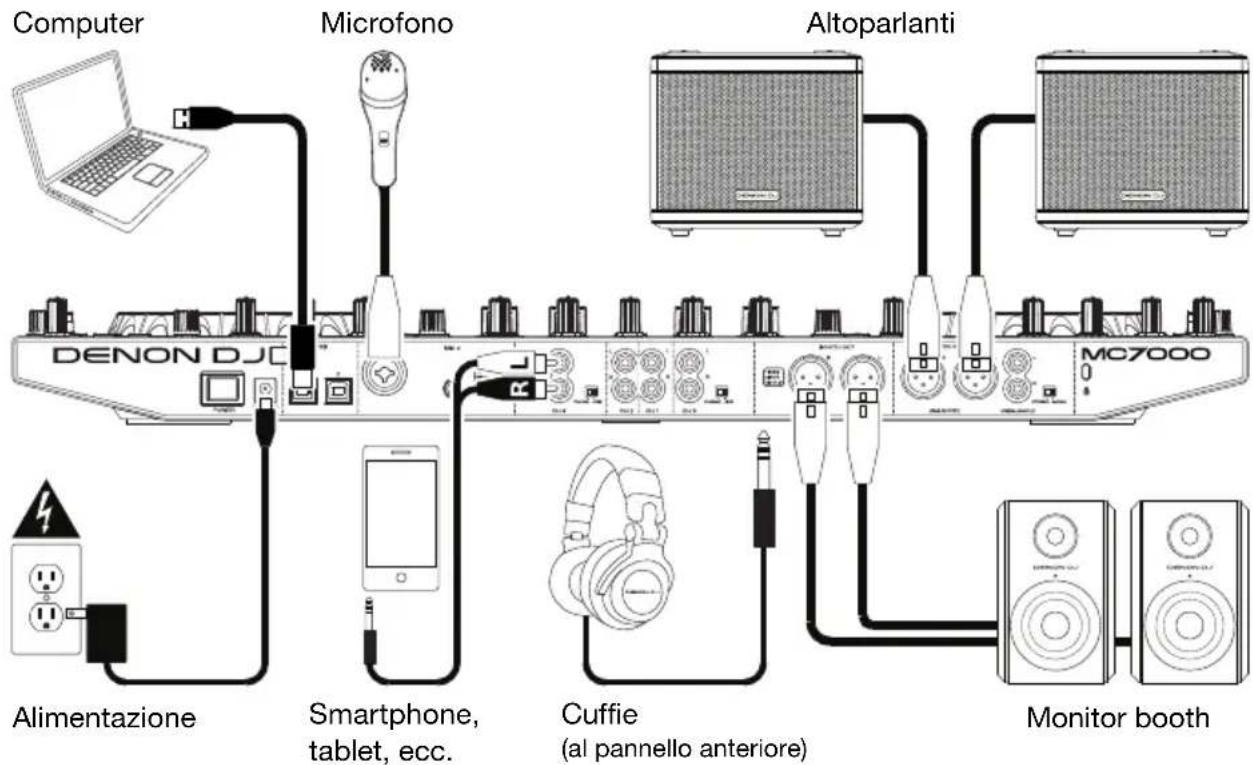

Computer Microfono Altoparlanti

limentazione Smartphone, tablet, ecc. Monitor booth Cuffie (al pannello anteriore)31

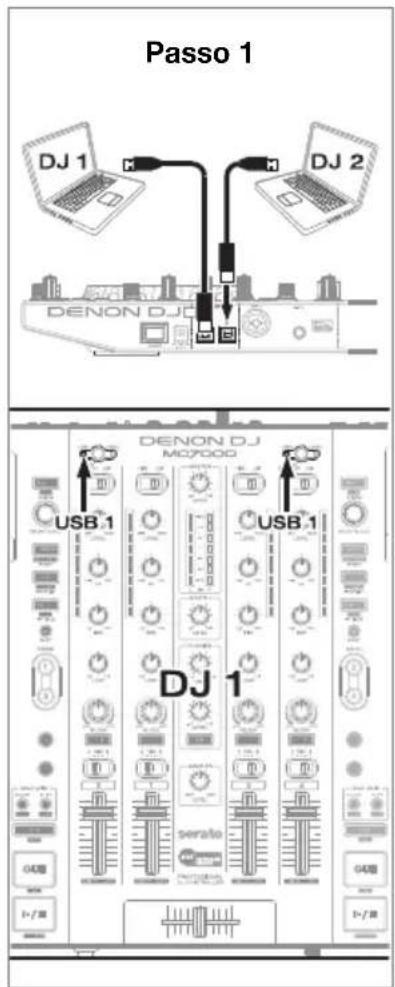

Passaggio da un DJ all’altro L’MC7000 è dotato di due porte USB, che consentono di controllare l’audio di due comuter contemporaneamente, cosa che consente transizioni ininterrotte quando si passa da un DJ all’altro. Per passare da un DJ all’altro:

1. Mentre il DJ 1 utilizza l’MC7000 normalmente, servirsi di un cavo USB standard per collegare

il computer del DJ 2 all’altra porta USB (1 o 2) a livello del pannello posteriore dell’MC7000.

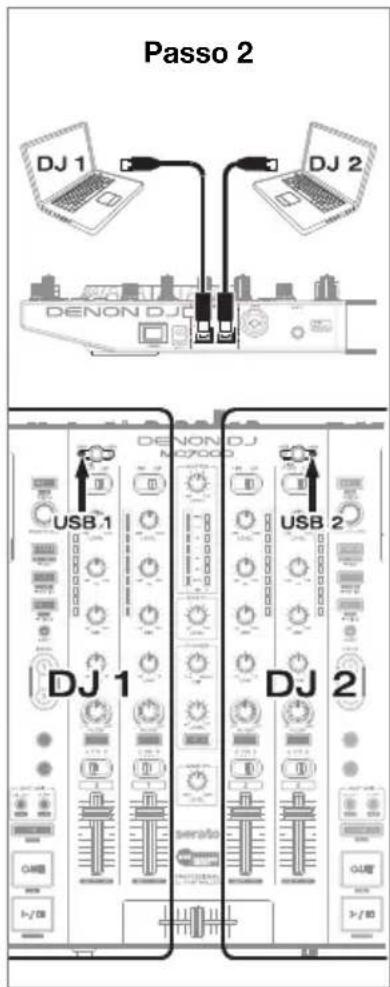

2. Mentre il master mix suona audio dal deck di sinistra, impostare il selettore USB del deck

di destra sulla porta USB (1 o 2) del DJ 2. (Si può eseguire questo passaggio con il master mix che suona sul deck di destra — basta ricordarsi di invertire “sinstra” e “destra” per il resto del processo.) Ora, mentre il DJ 1 utilizza il deck di sinistra (e i comandi del mixer per i canali 1 & 3) per controllare il computer, il DJ 2 può a sua volta utilizzare il deck di destra (e i comandi del mixer per i canali 2 & 4) per controllo del rispettivo computer. Importante: in questo momento la manopola Volume del campionatore controlla il livello del volume del campionatore su entrambi i computer.

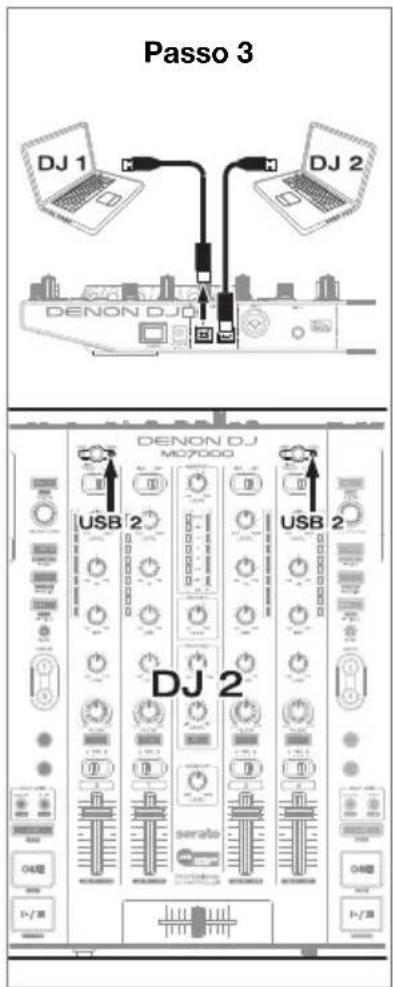

3. Mentre il master mix riproduce l’audio dal deck di destra (e dopo che il DJ 1 ha suonato la

sua ultima traccia), impostare il selettore USB del deck di sinistra sulla porta USB (1 o 2) del DJ 2. Ora, il DJ 2 sta usando entrambi i deck (sinistro e destro) per controllare il computer. Passo 1 Passo 2 Passo 332

Caratteristiche Pannello superiore

1. Selettore di ingressi: impostare questo interruttore sulla fonte audio desiderata per

questo canale: USB (una traccia che suona su quel livello nel software), Linea (un dispositivo collegato all’ingresso di linea a livello del pannello posteriore) o Linea/Phono (un dispositivo collegato all’ingresso di linea/phono a livello del pannello posteriore). Nota bene: gli interruttori Line/Phono sul pannello posteriore devono a loro volta essere configurati adeguatamente. Inoltre, i comandi del canale invieranno informazioni MIDI unicamente quando il selettore di ingressi è impostato su USB.

2. Selettore USB: premere questo tasto per scegliere se il deck controlla il computer

collegato alla Porta USB 1 o alla Porta USB 2. Ricordarsi di impostare il selettore di ingressi del canale su USB se si desidera riprodurre l’audio da quello strato nel software.

3. Channel Level (livello canale): girare questa manopola per regolare il volume del segnale

audio pre-fader, pre-EQ per il canale.

4. Channel Level Meter (misuratori di livello): questi LED mostrano a display il livello di

segnale audio del canale.

5. Channel EQ (EQ canale): girare queste manopole per incrementare o tagliare le frequenze

alte, medie e basse del canale.

6. Filtro canale: girare questa manopola per regolare il filtro applicato al canale. Girare la

manopola in senso antiorario per applicare un filtro passa basso. Girare la manopola in senso orario per applicare un filtro passa alto.

7. Channel Cue (Cue canale): premere questo tasto per inviare il segnale pre-fader del

canale al canale cue delle cuffie.33

8. Fader canale: servirsi di questo fader per regolare il livello di volume del canale.

9. Crossfader Assign: Convoglia l’audio riprodotto sul canale corrispondente a ciascun lato

del crossfader (L o R), oppure bypassa il crossfader e invia l’audio direttamente al program mix (centro, Thru).

10. Crossfader: servirsi di questo crossfader per mixare tra i deck sinistra e destra.

11. FX Assign: Servirsi di questi tasti per applicare l’effetto 1 e/o 2 al canale corrispondente.

12. Sample Level (livello campione): girare questa manopola per regolare il livello del volume

del campionatore del software.

13. Misuratori di livello del mix master: questi LED mostrano a display il livello di segnale

audio del mix master (inviato dalle uscite Master).

14. Master: girare questa manopola per regolare il volume delle uscite master.

15. Booth: girare questa manopola per regolare il volume delle uscite booth.

16. Mic On/Off: premere questo tasto per attivare or desattivare gli ingressi microfono.

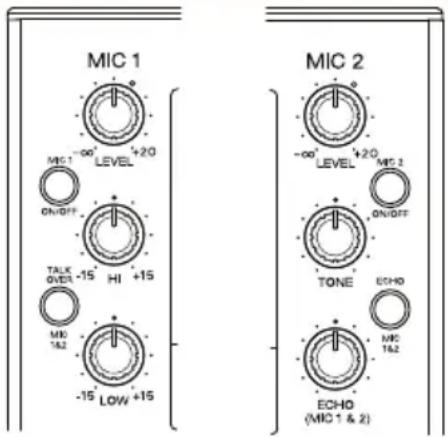

17. Volume mic: girare queste manopole per regolare il livello del volume degli ingressi

microfono corrispondenti. La spia di Picco accanto a ciascuna manopola indica il livello attuale del segnale con il rispettivo colore: verde (basso), ambra (normale/ottimale), o rosso (massimo/picco). Importante: i segnali audio provenienti dai microfoni vengono convogliati direttamente alle uscite master.

• Mic EQ: girare queste manopole per incrementare o tagliare le frequenze alte e basse di microfono 1. Deck destra:

• Tone: Regola il tono del segnale audio del Microfono 2.

• Livello Mic Echo: girare questa manopola per regolare la quantità di effetto riverbero sul segnale audio dei microfoni.

• Talkover/Post: premere questo tasto per attivare o disattivare la funzione “talkover”, che riduce automaticamente il livello di volume del mix master quando si parla al microfono. Tenere premuto Shift, quindi premere questo tasto per attivare o disattivare la funzione “post”. Quando è acceso, il segnale dei microfoni verrà inviato alle uscite booth. Quando disattivato, il segnale dei microfoni non verrà inviato alle uscite booth. Deck destra:

• Echo On/Off: premere questo tasto per attivare o disattivare l’effetto riverbero sul segnale audio dei microfoni.

20. Monitor Level (livello monitor): regola il volume del cueing delle cuffie.

22. Split Cue: quando questo interruttore è su On, l’audio delle cuffie sarà “suddiviso” in

modo che tutti i canali inviati a cue vengano sommati a mono e inviati al canale cuffie di sinistra, e che il mix master venga sommato a mono e inviato al canale destro. Quando l’interruttore è su Off, il canale Cue e il mix master verranno “miscelati” insieme.

23. Deck: Seleziona quale strato del software è controllato da quel deck. Il deck sinistro può

controllare gli strati 1 o 3; il deck destro può controllare gli strati 2 o 4.34

24. Shift: tenere premuto questo pulsante per accedere alle funzioni secondarie di altri comandi.

25. Sync / Sync Off: quando si utilizza il Serato DJ, premere questo tasto per abbinare

automaticamente il tempo del deck corrispondente al tempo e alla fase del deck opposto. Tenere premuto Shift e premere questo tasto per disattivare la funzione Sync.

26. Cue / Track Start: durante la riproduzione, premere questo tasto per far tornare la traccia

al suo punto cue temporaneo. Se non è stato impostato alcun punto cue temporaneo, premere questo tasto per tornare all’inizio della traccia. (Per impostare un punto cue temporaneo, assicurarsi che la traccia sia in pausa, muovere il piatto per collocare la testina audio nel punto desiderato, quindi premere questo tasto.) Se il deck è in pausa, tenere premuto questo tasto per riprodurre la traccia dal punto cue temporaneo. Lasciare la pressione, per far tornare la traccia al punto cue temporaneo e interrompere temporaneamente la riproduzione. Per continuare la riproduzione senza tornare al punto cue temporaneo, tenere premuto questo tasto, quindi premere e tenere premuto il tasto Play e rilasciare entrambi i tasti. Tenere premuto Shift e premere questo tasto per tornare all’inizio della traccia.

27. Play/Pause / Stutter: questo tasto interrompe momentaneamente o fa riprendere la

riproduzione. Tenere premuto Shift e premere questo tasto per riprodurre la traccia con un effetto “stutter” dall’ultimo punto cue impostato.

28. Piatto: questo piatto capacitivo e sensibile al tatto controlla la testina audio quando la

rotella viene toccata e spostata Quando il tasto Vinyl è acceso, muovere il piatto per effettuare lo “scratch” della traccia come si farebbe con un disco in vinile. Quando il tasto Vinyl è spento (o se si tocca solo il lato del piatto), muovere il piatto per regolare temporaneamente la velocità della traccia. Mentre si modifica un loop, muovere il piatto per regolare i punti Loop In o Loop Out. Tenere premuto Shift e muovere il piatto per spostarsi rapidamente lungo la traccia.

29. Stop Time: controlla la velocità alla quale la traccia rallenta fino a giungere all’arresto

completo (“tempo di frenata”).

30. Vinyl: premere questo tasto per attivare/disattivare una “modalità vinile” per il piatto.

Quando è attivato, è possibile utilizzare il piatto per effettuare lo “scratch” della traccia come si farebbe con un disco in vinile.

31. Fader del pitch: muovere questo fader per regolare la velocità (pitch) della traccia. Si può

enere premuto uno di questi tasti per ridurre o aumentare (rispettivamente) la velocità della traccia. Tenere premuto Shift, quindi premere uno di questi tasti per scorrere tra gli intervalli di fader del pitch disponibili.

33. Key Lock / Key Sync: premere questo tasto per attivare/disattivare Key Lock. Quando

Key Lock è attivo, il tasto traccia rimarrà lo stesso anche se se ne regola la velocità. Quando si utilizza il Serato DJ, tenere premuto Shift e premere questo tasto per abbinare automaticamente la tonalità del deck corrispondente a quella del deck opposto. Si può utilizzare questa funzione se è stato installato il plugin Pitch ‘n Time DJ da Serato.

34. Key Select/Reset: girare questa manopola per alzare o abbassare la tonalità della traccia in

incrementi di semitoni. Premere questa manopola per riportare la tonalità della traccia a quella orginale. Questa può essere utilizzata se è stato installato il plugin Pitch ‘n Time DJ di Serato.

35. Pad: questi pad hanno funzioni diverse su ciascun deck a seconda della modalità Pad corrente.

36. Cue / Cue Loop / Flip: questo tasto modalità pad cofigura i pad in due modalità: modalità

Cue e modalità Cue Loop. Tenere premuto Shift e premere questo tasto per configurare i pad in modalità Flip. Quando il tasto è spento, la prima pressione selezionerà sempre la modalità Cue. Si veda la guida per l’uso completa per maggiori informazioni.35

37. Roll / Saved Loop: questo tasto di modalità pad fa commutare i pad tra due modalità:

modalità Roll e modalità loop salvati. Quando il tasto è spento, la prima pressione selezionerà sempre la modalità Roll. Si veda la guida per l’uso completa per maggiori informazioni.

38. Slicer / Slicer Loop: questo tasto di modalità pad fa commutare i pad tra due modalità:

modalità Slicer e modalità Slicer Loop. Quando il tasto è spento, la prima pressione selezionerà sempre la modalità Slicer. Si veda la guida per l’uso completa per maggiori informazioni. Importante: In Serato DJ, la traccia deve avere una Beat Grid affinché la modalità Slicer o la modalità Slicer Loop funzioni.

39. Sampler / Velocity Samp.: questo tasto di modalità pad fa commutare i pad tra due

modalità: modalità Sampler e modalità Velocity Sampler. La modalità campionatore (sampler) è disponibile unicamente in Serato DJ. Quando il tasto è spento, la prima pressione selezionerà sempre la modalità Sampler. Si veda la guida per l’uso completa per maggiori informazioni.

40. Auto-Loop/Reloop: premere questo tasto per creare un loop automatico con la lunghezza

impostata nel software. Tenere premuto Shift, quindi premere questo tasto per saltare all’ultimo loop riprodotto e attivarlo immediatamente.

41. X 1/2 Loop / Loop In: premere questo tasto per dimezzare la lunghezza del loop corrente.

Tenere premuto Shift e premere questo tasto per impostare un punto di Loop In nel punto corrente.

42. X 2 Loop / Loop Out: premere questo tasto per raddoppiare la lunghezza del loop

corrente. Tenere premuto Shift e premere questo tasto per impostare un punto di Loop Out nel punto corrente.

43. / / Parametro 1/2 : servirsi di questi tasti per varie funzioni in ciascuna modalità pad.

Tenere premuto Shift e premere questo tasto per accedere a funzioni secondary.

44. Slip: premere questo tasto per abilitare o disabilitare la modalità slip. In modalità slip si

può saltare ai punti cue, attivare loop roll o utilizzare i piatti, mentre la timeline della traccia procede. In altre parole, quando si interrompe l’azione verrà ripresa la normale riproduzione della traccia dal punto in cui si sarebbe trovata se non fosse mai stata premuta (ossia, come se la traccia avesse continuato a suonare).

45. Censor/Rev (censura/inverti): premere questo tasto per attivare/disattivare la funzione

Censor: la riproduzione della traccia sarà invertita, ma quando si lascia il tasto, la riproduzione normale riprenderà da dove sarebbe stata se non fosse mai stata attivata la funzione Censor (vale a dire come se la traccia fosse stata riprodotta in avanti per tutto il tempo). Tenere premuto Shift e premere questo tasto per invertire la riproduzione della traccia normalmente.

tenere premuto questo tasto e muovere il piatto pe r “dis torcere” l’intera griglia del beat. Tenere premuto Shift e premere questo tasto per impostare un Beat Marker (contrassegno) nel punto in cui è situato attualmente il puntatore audio. Importante: la traccia deve avere una griglia del beat affinché la funzione “Adjust” funzioni. Inoltre, utilizzando la funzione Adjust si cambia il BPM della traccia.

47. Slide/Clr: Quando si utilizza la griglia del beat del software, tenere premuto questo tasto e

muovere il piatto per far “scorrere” (vale a dire spostare o far scorrere) l’intera griglia verso sinistra o verso destra. Tenere premuto Shift e premere questo tasto per cancellare l’intera griglia del beat. Importante: la traccia deve avere una griglia del beat affinché il tasto Slide/Clr funzioni.36

48. Manopola Select/Load: girare questa manopola per navigare lungo le liste. Premere questo

tasto per commutare tra la vista libreria e la vista crate (e qualsiasi altro pannello aperto). Tenere premuto Shift, quindi girare la manopola per navigare rapidamente lungo le tracce della libreria. Consiglio: premerlo due volte rapidamente per caricare la stessa traccia su entrambi i deck (“raddoppio istantaneo”).

49. Sort: tenere premuto questo tasto per accedere a funzioni di terzo livello () dei comandi

50. Back/Fwd/Sort BPM (indietro/avanti/riordina per BPM): premere questo tasto per

passare alla finestra precedente. Tenere premuto Shift e premere questo tasto per passare alla finestra successiva. Tenere premuto Sort, quindi premere questo tasto per mettere in ordine le tracce per BPM.

51. Load Prep/Open Prep/Sort Key (carica prep/apri prep/riordina per tonalità): premere

questo tasto per caricare la traccia attualmente selezionata sul crate preparato. Tenere premuto Shift, quindi premere questo tasto per saltare a Prepare Crate nel software. Tenere premuto Sort, quindi premere questo tasto per mettere in ordine le tracce per tonalità.

52. Files/History/Sort Artist (file/cronologia/riordina per artista): premere questo tasto per

saltare al pannello dei file. Tenere premuto Shift, quindi premere questo tasto per saltare al pannello cronologia. Tenere premuto Sort, quindi premere questo tasto per mettere in ordine le tracce per artista.

53. Panel/View/Sort Title (pannello/vista/riordina per titolo): premere questo tasto per

orrere lungo i vari pannelli. Tenere premuto Shift, quindi premere questo tasto per cambiare il layout della vista. Tenere premuto Sort, quindi premere questo tasto per mettere in ordine le tracce per titolo.

54. Fascia Needle Drop: La lunghezza di questa fascia rappresenta la lunghezza dell’intera

traccia. Puntare il dito in un punto lungo questo sensore per saltare a quel punto della traccia.

55. FX On/Select: premere questo tasto per accendere e spegnere l’effetto corrispondente.

Tenere premuto Shift e premere questo tasto per selezionare un effetto in Serato DJ.

56. Livello FX: girare questa manopola per regolare il livello dell’effetto corrispondente. Perché

la manopola funzioni, il tasto FX On posto sotto la manopola stessa deve essere acceso. Quando si utilizza Serato DJ, tenere premuto Shift e girare questa manopola per scorrere lungo l’elenco degli effetti.

57. FX Beats (beat FX): girare questa manopola per regolare la frequenza degli effetti basati

sul tempo su quel deck. Premere la manopola per riportare la frequenza a 1 beat.

58. Tap FX: toccare questo tasto ripetutamente, al tempo desiderato, per impostare la

frequenza degli oscillatori a bassa frequenza degli effetti (LFO). Tenere premuto questo tasto per riportare il Beat Multiplier al BPM del deck. Tenere premuto Shift e premere questo tasto per passare dalla modalità FX singolo alla modalità FX multiplo. Panello anteriore

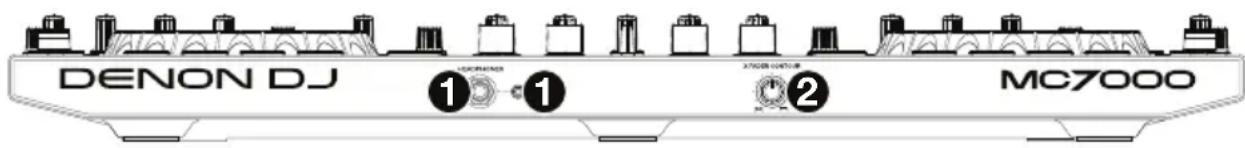

mm (1/4”) e da 3,5 mm (1/8”) per monitorare il segnale. Il volume delle cuffie è controllato tramite la manopola Monitor Level (livello monitor)

2. Crossfader Contour (variazione crossfader): regola la variazione della curva del

crossfader. Girare la manopola verso sinistra per una dissolvenza uniforme (mix) oppure verso destra per un taglio netto (scratch). La posizione centrale è un’impostazione tipica per esibizioni in discoteca.37

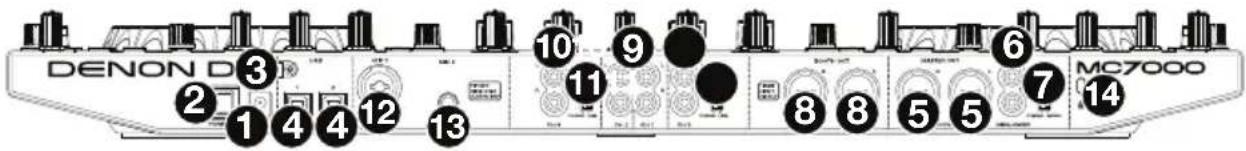

1. Ingresso di alimentazione: servirsi dell’adattatore di alimentazione (5 VCC, 4 A, polo

centrale positivo) in dotazione, per collegare questo ingresso alla fonte di alimentazione.

2. Tasto di alimentazione: premere questo tasto per alimentare l’MC7000. Accendere

l’MC7000 solo dopo aver collegato tutti i dispositivi di ingresso e prima di accendere amplificatori e casse. Spegnere amplificatori e casse prima di spegnere l’MC7000.

3. Sicura per il cavo: si possono fissare cavi a questo dispositivo per evitare di scollegarli

4. Porta USB 1/2: servirsi di un cavo USB standard (in dotazione) per collegare ciascuna

porta USB a una porta USB disponibile sul computer. Queste 2 porte consentono di controllare l’audio di 2 computer contemporaneamente, cosa che consente di ottenere transizioni ininterrotte quando si passa da un DJ a un altro. Per impostare un canale che controlli il computer, impostare il relativo selettore di ingressi su USB, e il relativo selettore USB sulla porta desiderata (USB1 o USB2).

5. Uscite Master (XLR, bilanciate): servirsi di cavi XLR standard per collegare queste uscite

a un altoparlante o amplificatore. Servirsi della manopola Master sul pannello superiore per controllare il livello del volume.

6. Uscite Master (RCA, non bilanciate): servirsi di cavi RCA standard per collegare queste

uscite a un altoparlante o amplificatore. Servirsi della manopola Master sul pannello superiore per controllare il livello del volume.

7. Stereo/Mono: servirsi di questo interruttore per impostare la configurazione del canale

delle uscite Master. Stereo (audio binaurale utilizzando canali sinistro e destro distinti) o Mono (audio monaurale sommato tramite entrambi i canali sinistro e destro).

8. Uscite Booth (XLR, bilanciate): servirsi di cavi XLR standard per collegare queste uscite a

monitor booth o a un amplificatore boo

h. Servirsi della manopola Booth sul pannello superiore per controllare il livello del volume.

9. Ingressi linea: servirsi di cavi RCA standard per collegare questi ingressi a livello di linea a

una fonte audio esterna.

10. Ingressi linea/phono: servirsi di cavi RCA standard per collegare questi ingressi a livello

di linea o phono a una fonte audio esterna.

11. Interruttore linea/phono: Posizionare correttamente questo interruttore, a seconda del

dispositivo collegato agli ingressi linea/phono. Se si utilizzano giradischi a livello phono, impostare l’interruttore su Phono per garantire l’amplificazione aggiuntiva necessaria per i segnali a livello phono. Se si utilizza un dispositivo a livello di linea quale un lettore CD o un campionatore, impostare l’interruttore su Line.

12. Ingresso Mic 1 (XLR o da 6,35 mm / 1/4”): servirsi di un cavo standard XLR o da 6,35

mm (1/4”) (non in dotazione) per collegare un microfono dinamico standard a questo ingresso. Servirsi della manopola Volume Mic 1 (Mic 1 Volume) sul pannello superiore per controllare il livello del volume.

13. Ingresso Mic 2 (6,35 mm / 1/4”): servirsi di un cavo standard da da 6,35 mm (1/4”) (non in

dotazione) per collegare un microfono dinamico standard a questo ingresso. Servirsi della manopola Volume Mic 2 (Mic 2 Volume) sul pannello superiore per controllare il livello del volume.

: servirsi di questa apertura per fissare l’MC7000 a un tavolo o ad altre superfici.38
