Lumix G 45175mm f45.6 powerzoom - Obiettivo fotografico PANASONIC - Manuale utente e istruzioni gratuiti

Caratteristiche tecniche	Obiettivo Panasonic Lumix G 45-175mm f/4.0-5.6 Powerzoom, attacco Micro 4/3, intervallo focale 45-175mm (equivalente a 90-350mm in 35mm), apertura massima f/4.0-5.6, stabilizzazione immagine OIS.
Utilizzo	Ideale per fotografia di ritratto, paesaggio e sport, grazie al suo intervallo focale versatile e allo zoom motorizzato.
Manutenzione e riparazione	Pulire regolarmente le lenti con un panno morbido, evitare urti e condizioni estreme. In caso di problemi, contattare un centro assistenza autorizzato Panasonic.
Sicurezza	Evitate l'esposizione a umidità e polvere, non smontare l'obiettivo da soli per evitare di danneggiare i componenti interni.
Informazioni generali	Compatibile con tutte le fotocamere Micro 4/3, peso leggero per una maggiore portabilità, costruzione robusta per un uso prolungato.

Domande frequenti - Lumix G 45175mm f45.6 powerzoom PANASONIC

Come installare l'obiettivo PANASONIC Lumix G 45175mm sulla mia fotocamera?

Per installare l'obiettivo, allineare i segni di montaggio sull'obiettivo e sul corpo della fotocamera. Ruotare l'obiettivo in senso orario fino a quando non scatta in posizione.

Perché il mio obiettivo non mette a fuoco?

Verificare che l'obiettivo sia montato correttamente sulla fotocamera. Assicurarsi inoltre che la modalità di messa a fuoco sia impostata su 'AF' (autofocus) e che il soggetto sia nell'intervallo di messa a fuoco.

L'obiettivo PANASONIC Lumix G 45175mm è compatibile con la mia fotocamera?

L'obiettivo è compatibile con tutte le fotocamere con attacco Micro Four Thirds. Verificare la compatibilità del modello specifico sul sito Panasonic.

Come pulire il mio obiettivo?

Utilizzare un soffiatore per rimuovere la polvere, quindi un panno in microfibra leggermente umido per pulire le lenti. Evitare l'uso di prodotti chimici aggressivi.

Il mio obiettivo fa un rumore strano durante lo zoom, è normale?

Un leggero rumore durante lo zoom può essere normale a causa del motore dello zoom. Tuttavia, se il rumore è eccessivo o accompagnato da vibrazioni, contattare l'assistenza clienti.

Qual è la distanza minima di messa a fuoco dell'obiettivo?

La distanza minima di messa a fuoco dell'obiettivo PANASONIC Lumix G 45175mm è di 0,5 m.

Come usare lo zoom elettrico dell'obiettivo?

Per usare lo zoom elettrico, far scorrere l'interruttore dello zoom o utilizzare la ghiera dello zoom della fotocamera. È anche possibile zoomare manualmente ruotando la ghiera dello zoom.

È possibile usare un filtro con questo obiettivo?

Sì, l'obiettivo accetta filtri con diametro di 58 mm. Assicurarsi di acquistare filtri compatibili con questa misura.

L'obiettivo è resistente all'acqua?

L'obiettivo non è specificamente progettato per essere resistente all'acqua. Si consiglia di usarlo in condizioni asciutte ed evitare l'esposizione all'umidità.

Come regolare la stabilizzazione dell'immagine su questo obiettivo?

La stabilizzazione dell'immagine è generalmente attivata di default. Consultare il manuale della fotocamera per istruzioni su come disattivarla o regolarla secondo le proprie esigenze.

MANUALE UTENTE Lumix G 45175mm f45.6 powerzoom PANASONIC

Ruotare perMETTERTa fuoco quando si scattano fotografieutilizzando la messa a fuoco manuale.

3 Anillo de zoom

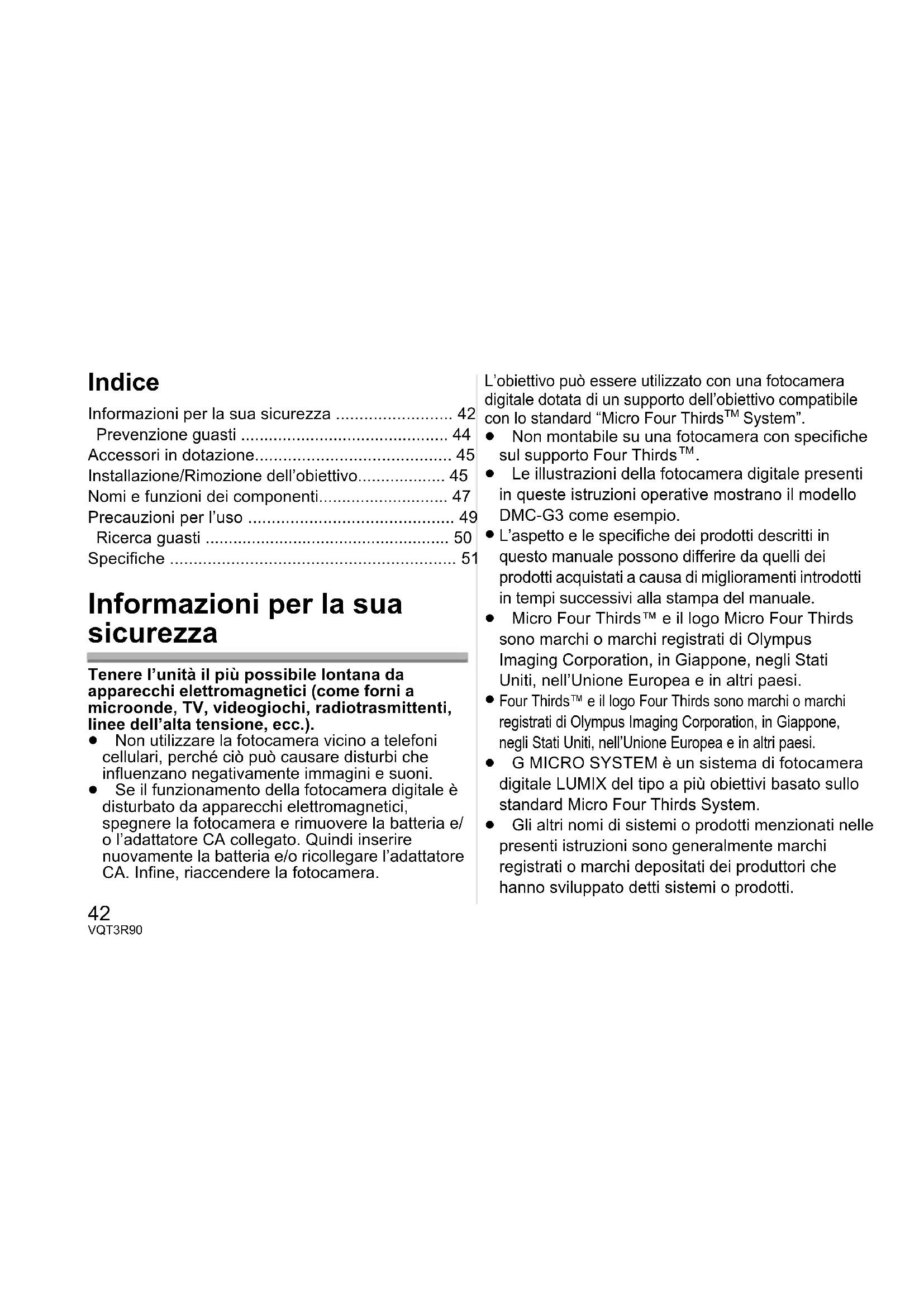

Informazioni per la sua sicurezza 42

Prevenzione guasti 44

Accessori in dotazione 45

Installazione/Rimozione dell'obiettivo 45

Nomi e funzioni dei componenti 47

Precauzioni per l'uso 49

Ricerca guasti 50

Specifiche 51

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come fornì a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Nonutilizzare la fotocamera vicino a telefoni cellulari,perché ciòpuo causare disturbi che influenzano negativamente immagini e suoni.

• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/ o l'adattatore CA collegato. Quindi insere nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

L'obiettivo può essere utilizzato con una fotocamera digitale dotata di un supporto dell'obiettivo compatibile con lo standard "Micro Four Thirds™ System".

Non montabile su una fotocamera con specifiche sul supporto Four ThirdsTM.
- Le illustrazioni della fotocamera digitale presenti in queste istruzioni operative mostrano il modello DMC-G3 come esempio.
- L'aspetto e le specifiche dei prodotti descritti in quello manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale.
- Micro Four Thirds™ e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
- Four Thirds™ e il logo Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
G MICRO SYSTEM è un sistema di fotocamera digitale LUMIX del tipo a più obietti visibilità sullo standard Micro Four Thirds System.
Gli altri nomi di sistemi o prodotti menzionati nelle presenti istruzioni sono generalmente marchi registrati o marchi depositati dei produttori che hanno sviluppato detti sistemi o prodotti.

-Se vedete quello simbolo-

ITALIANO

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsoleti (per i nuclei familiari privati)

Questo significato sui prodotti e/o sulla documentazione di accompagnamento significata che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e risciclaggio, portare quosti prodotti ai puniti di raccolta designati, dove verranno accettati Gratisamente. In alternatively, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di quello prodotto contribuiro a far risparmiare prezioso risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di quello materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo symbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Prevenzione guasti

Custodia dell'obiettivo

• Sabbia e polvere possono danneggiare l'obiettivo. Evitare che sabbia o polvere penetrino all'interno dell'obiettivo o dei terminali quando si utilizza l'obiettivo su una spiaggio, ecc.
• Questo obiettivo non è impermeabile. Se delle gocce d'acqua dovessero cadere sull'obiettivo, pulirlo con un panno asciutto.
  Non premere con troppa forza I'obiettivo.
• Quando la superficie della lente è sporca (acqua, olio, impronte, ecc.), l'imagine può risultare deteriorata. Pulire leggermente la superficie della lente con un panno asciutto e morbido prima e dopo aver ripreso delle immagini.

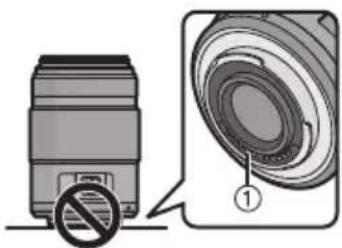

  Non tenerile supportodellobiettivo rivoltoverso il basso.Evitare chei Contatto del supportodellobiettivo ① si sporchino.

Informazioni sulla condensa (Appannamento dell'obiettivo)

• La condensa si forma quando si verificano differenze di temperatura e umidità come quella descritte sotto. La condensa può causare l'appannamento dell'obiettivo e portare alla formazione di muffe e a malfunzionamenti, per cui è necessario fare attenzione nelle seguenti situazioni:
• Quando si porta la fotocamera da un ambiente esterno freddo a uno interno
• Quando si porta la fotocamera in un'auto con il condizionatore in funzione
• Quando l'aria fredda di un condizionatore colpisce direttamente l'obiettivo
  -In luoghi umidi
• Per evitare la formazione di condensa, insere la fotocamera in una busta di plastica per consentirle di adattarsi alla temperatura circostante. Se si forma della condensa, spegnere la fotocamera e non toccarla per un paio due ore. Una volta che la temperature della fotocamera ritorna ai valori dell'ambiente circostante l'appannamento scomparirà naturalmente.

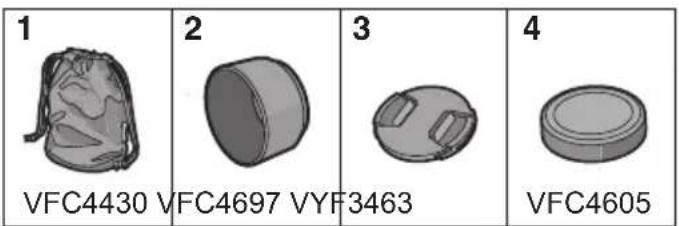

Accessor in dotazione

[Controlli da effettuare quando si disimballa l'unità]
Quando si estrae il flash alla confazione, controllare che siano presenti l'unità principale e gli accessori in dotazione. Controllarne inoltre l'aspetto esterno e il funzionamento, per verificare che non abbiano subito danni durante la distribuzione e il trasporto. Se si riscontra quale problema, contattare il rivenditore prima di utilizzato il prodotto. I codici dei prodotti sono aggiornati ad agosto 2011. è possibile che subiscano delle modifiche.

1 Sacca portaobiettivo
2 Paraluce
3 Copriobiettivo
4 Copriobiettivo posteriore (Il copriobiettivo posteriore e il copriobiettivo sono installati sull'obiettivo intercambiabile al momento dell'acquisto.)

Installazione/ Rimozione dell'obiettivo

• Consultareanche leistruzioni per l'uso della fotocamera per informazioni sulla procedura di installatione disinstallazione della fotocamera.

Installazione dell'obiettivo

Controllare che la fotocamera sia spenta.

1 Ruotare il copriobiettivo posteriore per disinstallarlo.

A: Copriobiettivo posteriore

2 Allineare i segni per l'installazione dell'obiettivo (segni rossi) sul corpo della fotocamera e sull'obiettivo, quando ruotare l'obiettivo nella direzione individata alla freccia finché non scatta.

Non premere il pulsante di sgancio dell'obiettivo quando si installa un obiettivo.
- Non tentare di installare l'obiettivo tenendolo diagonalmente rispetto al corpo della fotocamera, per evitare di graffiare il supporto dell'obiettivo.
- Controllare che I'obiettivo sa installato correttamente.

Disinstallazione dell'obiettivo

• Controllare che la fotocamera sia spenta.

Tenendo premuto il pulsante di sblocco dell'obiettivo ① ruotare l'obiettivo nella direzione individata alla freccia finché non si arresta, quando rimuoverlo.

• Installare il copriobiettivo posteriore per evitare di graffiare il punto di lavoro.
• Installare il copriobiettivo posteriore sulla fotocamera per evitare che sporcizia o polvere penetrino all'interno dell'unità principale.

Installazione e rimozione del copriobiettivo Premere i lati del copriobiettivo come illustrato nell'immagine quando lo si installa o lo si disinstalla.
- Fare attenuation a non perdere il copriobiettivo.

Installazione del paraluce (Accessorio in dotazione)

Inserire il paraluce sull'obiettivo e ruotarlo nella direzione della freccia finché non si sente uno scatto.

E: Allineamento al segno

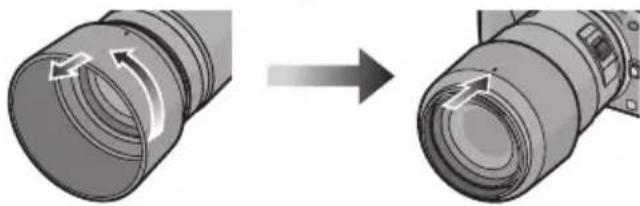

Rimozione temporanea del paraluce

1 Ruotare il paraluce nella direzione indicata alla freccia per rimuoverlo.
2 Rovesciare il paraluce, quindi installerlo come illustrato in precedenza.

• Quando si riprendono immagini con il flash e il paraluce è installato, la parte inferiore dello schermo cui risultare scura (effetto vignetta) e il controllo del flash cui sono essere disabilitato, poiché il flash fotografico cui sono essere oscurato dal paraluce. Si consiglia di scollegare il paraluce.
• Quando si utilizes la lampada di aiuto AF in condizioni di oscurità, scollegare il paraluce.

Installazione dei filtri

• É possibile che si verifici un effetto vignetta se si utilizzato 2 o più protezioni MC (opzionali: DMW-LMC46), filtri PL (opzionali: DMW-LPL46) o filtri ND (opzionali: DMW-LND46), oppure se si utilizzato protezioni e/o filtri spessi.
  Se il filtrlo viene strettoccessivamente,puo diventare impossibile rimuoverlo. Evitare quindi di stringerlo troppo.
• É possible installare il copriobiettivo con il filteringgia installato.
• Su quello obiettivo non è possibile installare una lente o adattatore di conversione. è possibile utilizzato unhetto, ma collegare qualsiasi altri elemento cui danneggiare l'obiettivo.

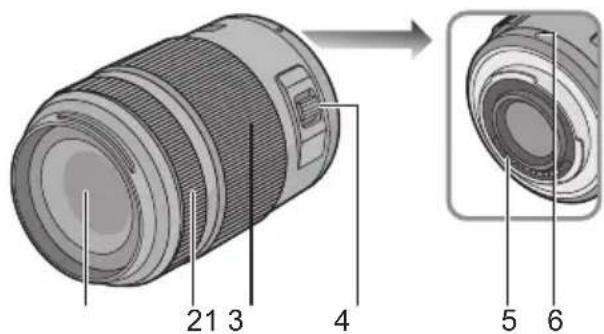

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo
2 Ghiera di messa a fuoco

Ruotare per mettere a fuoco quando si scattano fotografia utilizzando la messa a fuoco manuale.

3 Ghiera dello zoom

Ruotare la ghiera dello zoom su [T] (lato Teleobiettivo) o [W] (lato Grandangolo).

[T]: Per avvicinare i soggettiutilizzare (Teleobiettivo)

[W]: Per far apparire più lontani i soggettiutilizzare (Grandangolo)

• La velocità dello zoom varia a seconda della velocità con cui si ruota la ghiera dello zoom.

4 Leva dello zoom

Muovere la leva dello zoom su [T] (lato Teleobiettivo) o [W] (lato Grandangolo).

[T]: Per avvicinare i soggettiutilizzare (Teleobiettivo)

[W]: Per far apparire più lontani i soggettiutilizzare (Grandangolo)

• La velocità dello zoom varia a seconda di quanto si sposta la leva.

• Se si toglie il dito alla leva dello zoom durante la zoomata quando si registra un'immagine in movimento, è possibile che il rumore provocato dall'operazione venga registrato. Quando si riporta la leva dello zoom nella posizione originale, farlo silenziosamente.

5 Punto di contatto

6 Segno per l'installazione dell'obiettivo

Nota

• La velocità dello zoom risulterà inferiore al normale durante la registrazione di immagini in movimento.

• Quando si riprende un soggetti da distance ravvicinata utilizzando il flash, la luce del flash verrà bloccata dall'obiettivo e una parte dell'imagine potrà risultare scura. Controllare la distance dal soggetti quando si riprende un'imagine.

• La lunghezza fiscale non è indicata sull'obiettivo. La lunghezza fiscale è visuaizzata sullo schermo della fotocamera digitale, quando quest'ultima è compatible. La lunghezza fiscale non è visuaizzata sulla fotocamera digitale sequesta non è compatible. Per ulteri informazioni sulla fotocamera digitale che si sta utilizzato,fare riferimento al dato significato di seguito.

http://panasonic.jp/support/global/cs/dsc/ (ll sito è disponibile solo in lingua inglese.)

Precazioni per l'uso

Fare attenzione a non lasciar cadere o a non urtare l'obiettivo. Evitare inoltre di esercitare una forte pressione sull'obiettivo.

• Fare attenzione a non far cadere la custodia in cui è stato inserito l'obiettivo in quanto questo può danneggiarsi. La fotocamera può smettere di funzionare e potrebbe non essere più possibile registrare delle immagini.

Quando si utilizzato pesticidi e altre sostenze volatili nelle vicinanze della fotocamera fare attenzione che non vengano a contatto con l'obiettivo.

• Se tali sostanze vengono a contatto con l'obiettivo possocono danneggiarlo o provocare il distacco di vernice.

Non lasciare l'unità installata sulla fotocamera,. mente la si trasporta.

Nonutilizzare enonlasciare mai l'unita nelle seguenti condizioni,perevitare problemi di funzionamento.
- Esposta alla luce del sole, o in spiaggio d'estate
- Temperatura e umidità elevate o soggette a grossi sbalzi
Elevate concentrazioni di sabbia, polvere o sporco
Dove sono presenti fiamme
- Vicino a caloriferi, condizionatori o umidificatori
Dove l'unità puòveniracountattoconl'acqua
Dove sono presenti vibrazioni
- All'interno di un'auto
- Vedereanche leistruzioni per l'uso della fotocamera digitale.
- Quando si prevede di non utilizzato l'unità per un periodo prolongato, si consiglia di porvi accanto un disseccante (silica gel). In caso contrario potrebbero verificarsi dei malfunzionamenti dovuti alla presenza di muffe ecc. Si consiglia di controllare il funzionamento dell'unità prima dell'uso.
- Non lasciare l'obiettivo a contatto per lungo tempo con prodotti in gomma o in plastica.

• Non toccare i contatti elettrici dell'unità. In caso contrario l'unità può guastarsi.
  Non smontare o alterare l'unità.

Non utilizzato benzina, diluenti, alcool o prodotti simili per pulire l'unità.

• L'utilizzo di solventi più danneggiare l'obiettivo o provocare il distacco di vernice.
• Rimuovere la polvere o le impronte digitali eventualmente presenti con un panno morbido e asciutto.
• Usare un panno asciutto per rimuovere sporco e polvere sulla ghiera dello zoom e sulla ghiera della messa a fuoco.
  Nonutilizzareundetergente da cucina o un panno chimico.

Ricerca guasti

Quando la fotocameraiene acceso spenta, si sente un suono.

• Et il suono provocato dal movimento dell'obiettivo o dell'apertura, e non si tratta di un malfunzionamento.
  Quando l'obiettivo è installato sulla fotocamera digitale, non disattivare la funzione di stabilizzazione, altrimenti tale funzione non ha effetto.
• La funzione Stabilizzatore Ottico di Immagine funziona correttamente solo sulle fotocamera supportate.

Quando si utilizzato fotocamera digitali Panasonic bajo un escondir.
meno recenti (DMC-GF1, DMC-GH1, DMC-G1), [STABILIZZ.] in modalità [REG] non cui quere sull'impostato su [OFF]. Si consiglia di aggiornare il firmware della fotocamera digitale sul seguente site Web. http://panasonic.jp/support/global/cs/dsc/ download/
→ Quando si utilizeszza questo obiettivo con fotocamere digitali di un'altra marca, la funzione Stabilizzatore Ottico di Immagine non sare disponibile. (Informazioni aggiornate ad agosto 2011) Per ulteriori informazioni, contattare il rispettivo produttore.

Specifiche

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

"LUMIX G X VARIO PZ 45-175 mm/F4.0-5.6 ASPH./POWER O.I.S."

Lunghezza fiscale	f=45 mm a 175 mm (equivalente per fotocamera con pellicola da 35 mm: 90 mm a 350 mm)
Tipodi di apertura	7 lamelle diaframma/diaframma con apertura circolare
Gamma dell'aperture	F4.0 (Grandangolo) a F5.6 (Teleobiettivo)
Valore minimo dell'aperture F22	14 elementi in 10 gruppi (2 lenti asferiche, 2 lenti ED)
Costruzione dell'obiettivo	14 elementi in 10 gruppi (2 lenti asferiche, 2 lenti ED)
Nanorivestimento superficie Si
Distanza di messa a fuoco	0,9 m a∞ (dalla riga di riferimento della distance di messa a fuoco)
Ingrandimento massimo dell'immagine	0,2× (equivalente per fotocamera con pellicola da 35 mm: 0,4×)
Stabilizzatore ottico di immagine	Disponibile
Interruttore [O.I.S.] Nessuno	(L'impostazione di [STABILIZZ.]iene effettuata nel menu della modalità [REG] dalle fotocamere digitali LUMIX.)
Supporto "Micro Four Thirds Mount"
Profondità di Campo	27° (Grandangolo) a 7,1° (Teleobiettivo)
Diametro del filtrio 46 mm
Diametro massimo Circa 61,6 mm
Lunghezza complessiva Circa 90,0 mm(dall'estremità dell'obiettivo alla base del supporto dell'obiettivo)
Massa	Circa 210 g
