Tipo di prodotto	Mirino elettronico HD per videocamera professionale
Marca	Panasonic
Modello	AJ-HVF21G
Tubo immagine	Monocromatico ad alta risoluzione da 2,0 pollici
Sistema di immagine	1080 linee, 50/60 fotogrammi selezionabili
Alimentazione	CC 12 V fornita dalla videocamera
Consumo elettrico	3,8 W (AJ-HVF21G)
Dimensioni (L × A × P)	240 mm × 80 mm × 206 mm
Peso	750 g
Temperatura di funzionamento	0 °C a 40 °C
Umidità ammissibile	85 % max (senza condensa)
Comandi di regolazione esterni	Luminosità (BRIGHT), Contrasto (CONTRAST), Picco (PEAKING)
Interruttori	TALLY (HIGH/OFF/LOW), ZEBRA (ON/OFF)
Correzione diottrica	Sì, tramite anello di regolazione
Montaggio	Guida scorrevole standard o modulo di montaggio opzionale (VYQ1818)
Compatibilità videocamere	AJ-HDX400, AJ-HDX400P, AJ-HDC27H, AJ-HDC27HP, AJ-HDC27HE, AJ-HDC27HMC (guida standard) ; AJ-HDC20A, AJ-HDC20AP, AJ-HDC27F, AJ-HDC27FP, AJ-HDC27FE, AJ-HDC27FMC (modulo)
Microfono opzionale	AJ-MC700P o AJ-MC900G (venduto separatamente)
Sicurezza	Non esporre alla pioggia o all'umidità; non smontare (alta tensione interna)
Manutenzione - Pulizia dello specchio	Utilizzare una pera di gomma; non strofinare la superficie trattata
Norme (Canada)	Conforme alla classe A NMB-003 del Canada

Domande frequenti - AJHVF21G PANASONIC

Come montare il mirino su una videocamera compatibile con la guida scorrevole standard?

Assicurarsi che l'interruttore POWER della videocamera sia su OFF. Inserire la spina nella presa di collegamento del mirino, quindi allentare l'anello di bloccaggio sinistra-destra. Sollevando il fermo, far scorrere il mirino nella direzione della freccia e serrare l'anello.

Come regolare la correzione diottrica del mirino?

Accendere la videocamera per visualizzare un'immagine. Ruotare l'anello di correzione diottrica finché l'immagine non sia nitida alla vostra vista.

Quali regolazioni dello schermo sono disponibili sul mirino?

Il mirino dispone di tre comandi: BRIGHT per la luminosità, CONTRAST per il contrasto e PEAKING per rafforzare i contorni dell'immagine, facilitando la messa a fuoco.

Come pulire lo specchio o lo schermo del mirino?

Se della polvere si attacca al tubo immagine o allo specchio, rimuovere l'oculare ruotando l'anello di bloccaggio. Utilizzare una pera di gomma per rimuovere la polvere dallo specchio. Non strofinare mai lo specchio perché ha ricevuto un trattamento speciale.

Quali videocamere sono compatibili con il mirino AJ-HVF21G?

Con la guida scorrevole standard, i modelli compatibili includono AJ-HDX400, AJ-HDX400P, AJ-HDC27H, AJ-HDC27HP, AJ-HDC27HE, AJ-HDC27HMC. Con il modulo di montaggio opzionale, i modelli AJ-HDC20A, AJ-HDC20AP, AJ-HDC27F, AJ-HDC27FP, AJ-HDC27FE, AJ-HDC27FMC sono compatibili.

Si può usare un microfono con il mirino?

Sì, il mirino dispone di un supporto per microfono. È possibile montare i microfoni opzionali AJ-MC700P o AJ-MC900G (venduti separatamente) e collegare il loro cavo alla presa MIC IN.

Come rimuovere l'oculare dal mirino?

Ruotare l'anello di bloccaggio completamente a destra o a sinistra fino ad allineare i segni di allineamento dell'anello con quelli del barilotto. Quindi, far scorrere l'oculare per rimuoverlo.

Qual è il consumo elettrico del mirino?

Il consumo è di 3,8 W per il modello AJ-HVF21G e di 4,1 W per il AJ-HVF27BG. L'alimentazione è fornita dalla videocamera a CC 12 V.

Dove posso ottenere il modulo di montaggio opzionale?

Il modulo di montaggio (riferimento VYQ1818) è un ricambio. Consultate il vostro rivenditore Panasonic per procurarvelo.

Cosa fare se l'immagine del mirino è sfocata nonostante la correzione diottrica?

Verificare innanzitutto che le regolazioni BRIGHT e CONTRAST siano corrette. Se l'immagine rimane sfocata, utilizzare il comando PEAKING per rafforzare i contorni. Assicurarsi inoltre che la videocamera emetta correttamente un segnale e che il mirino sia collegato correttamente.

MANUALE UTENTE AJHVF21G PANASONIC

Prima di far funzionare quello prodotto, leggere attendamente le istruzioni e conservare quello manuale per riferimenti futuri.

Precauzione per l'uso

L'uso nei pressi degli apparecchi che generano forti campi magnetici potrebbe disturbare i segnali video e audio. In tal caso, correggere il problema, per esempio, allontanando la sorgente dei campi magnetici da questo apparecchio prima dell'uso.

Attenzione:

• L'interno di quello prodotto contiene componenti ad alta tensione. Non smontare quello prodotto.
• Fare attenuation a non puntare l'oculare direttamente sul sole.

sono le informazioni sulla sicurezza.

Sommario

3

Parti e loro funzioni 3

Videocamere compatibili con la rotaia di scorrimento standard 6

Montaggio del mirino 6
Regolazione della posizione destra/sinistra del mirino 7
Regolazione della posizione avanti/indietro del mirino 7
Mododi staccare il mirino 8

Videocamere compatibili con I'unità di montaggio 9

Montaggio del mirino 10
Mododi staccare il mirino 10
Regolazione della posizione 11

Regolazione delle diottrie 12
Regolazione dello schermo 12
Modo di staccare I'oculare 13
Montaggio del microfono 14
Dati tecnici 15

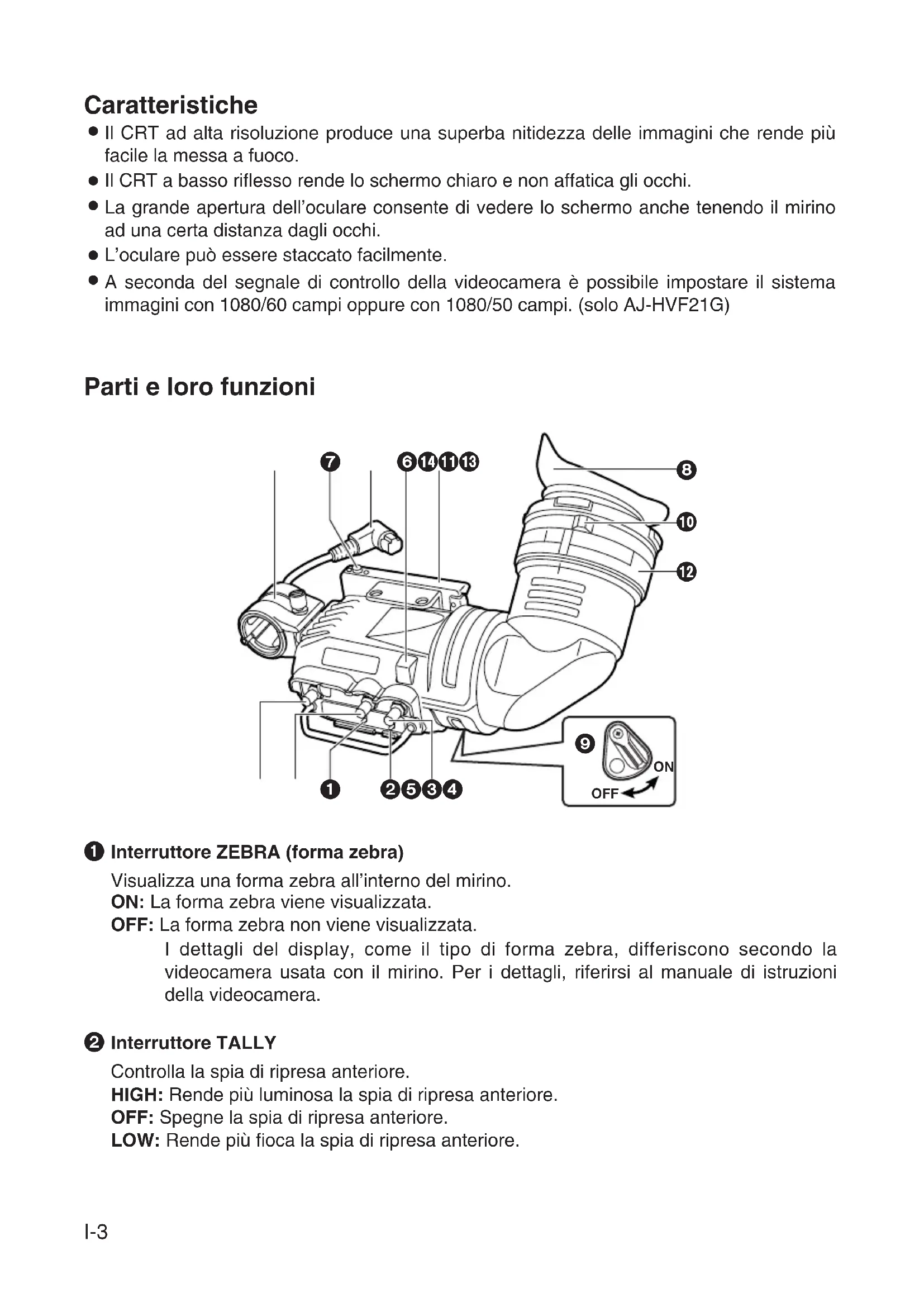

Caratteristiche

• Il CRT ad alla risoluzione produce una superba nitidezza delle immagini che rende più facile la messa a fuoco.
• II CRT a basso riflesso rende lo schermo biane e non affatica gli occhi.
• La grande aperture dell'oculare consente di vedere lo schermoanche tenendo il mirino ad una certa distanza dagli occhi.
• L'oculare più essere staccato facilemente.
• A seconda del segnale di controllo della videocamera è possibile impostare il sistema immagini con 1080/60 campi oppure con 1080/50 campi. (solo AJ-HVF21G)

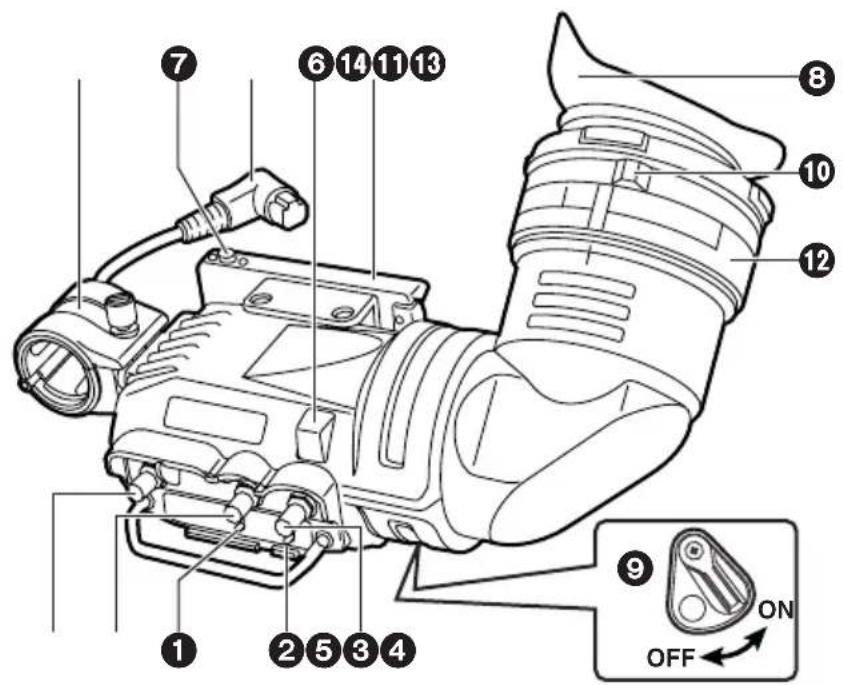

Parti e loro funzioni

Interruttore ZEBRA (forma zebra)

Visualizza una forma zebra all'internalo del mirino.

ON: La forma zebra viene visualizzata.

OFF: La forma zebra non viene visualizzata.

I dettagli del display, come il tipo di forma zebra, differiscono secondo la videocamera usata con il mirino. Per i dettagli, riferirsi al manuale di istruzioni della videocamera.

Interruttore TALLY

Controlla la spia di ripresa anteriore.

HIGH: Rende più luminosa la spia di ripresa anteriore.

OFF: Spegne la spia di ripresa anteriore.

LOW: Rende più fiocca la spia di ripresa anteriore.

Parti e loro funzioni

Manopola PEAKING

Regola i contorni delle immagini nel mirino per facilitare la messa a fuoco. La regolazione di questo controllo non ha alcun effetto sul segnale di uscita della videocamera.

4 Manopola CONTRAST

Regola il contrasto dello schermo all'interno del mirino. La regolazione di questo controlled non ha alcun effetto sul segnale di uscita della videocamera.

Manopola BRIGHT (luminosità)

Regola la luminosità dello schermo all'interno del mirino. La regolazione di questo controlled non ha alcun effetto sul segnale di uscita della videocamera.

Spia di ripresa anteriore

Si accende quando la videocamera esegue la ripresa e l'interrottore TALLY è regolato su HIGH o LOW. Lampeggiaanche come unindicatore di avertimento,allo stesso modo della spia REC, all'interno del mirino.

La luminosità della spia di ripresa anteriore è controllata alla regolazione dell'interruttore TALLY (HIGH o LOW).

Fermo mirino

Serve ad attaccare e rimuovere il mirino.

Oculare

Spia di ripresa posteriore

Si accende quando la videocamera esegue la ripresa. Lampeggiaanche come un indicator di avvertimento,allo stesso modo della spia REC,all'interno del mirino.

La spia di ripresa posteriore è nascosta quando la leva si trova sulla posizione OFF.

Anello di regolazione diottrie

Questo controlo va regolato secondo la vista dell'utente, in modo che le immagini sullo schermo del mirino siano quando più nitide possibile.

Spina di connessione

Anello di bloccaggio

Supporto microfono

14 Rotaia di scorrimento

Parti e loro funzioni

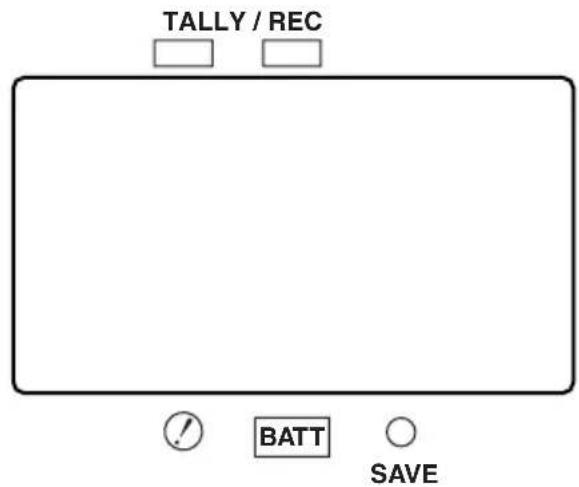

LED interni

Le spie e leindicazioni del cinescopio differiscono secondo la videocamera usata con il mirino.

Per i dettagli, riferirsi al manuale di istruzioni della videocamera.

Videocamere compatibili con la rotaia di scorrimento standard

La rotaia di scorrimento standard è supportata delle videocamere seguenti.

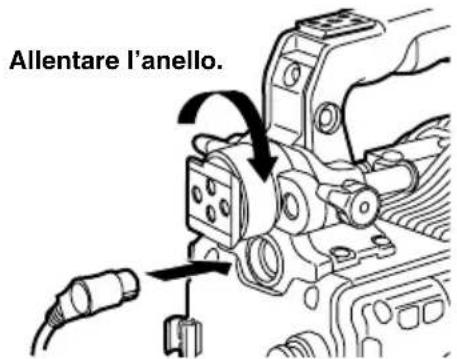

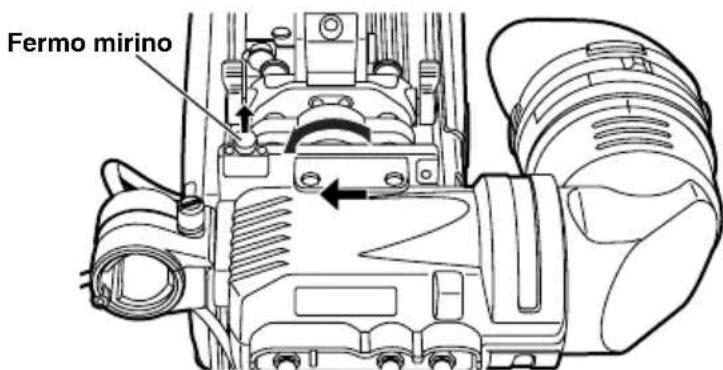

Montaggio del mirino

1. Accertarsi che l'interruttore POWER della videocamera sia posizionato su "OFF"
2. Inserire la spina nella presa di connessione del mirino. Inserire completamente la spina nella presa di connessione.

1. Allentare l'anello di anticoraggio posizione destra/sinistra mirino.
2. Tirando su il fermo mirino, attaccare il mirino spingendolo nella direzione della freccia.

1. Stringere l'anello di anticoraggio posizione destra/sinistra mirino.

Videocamere compatibili con la rotaia di scorrimento standard

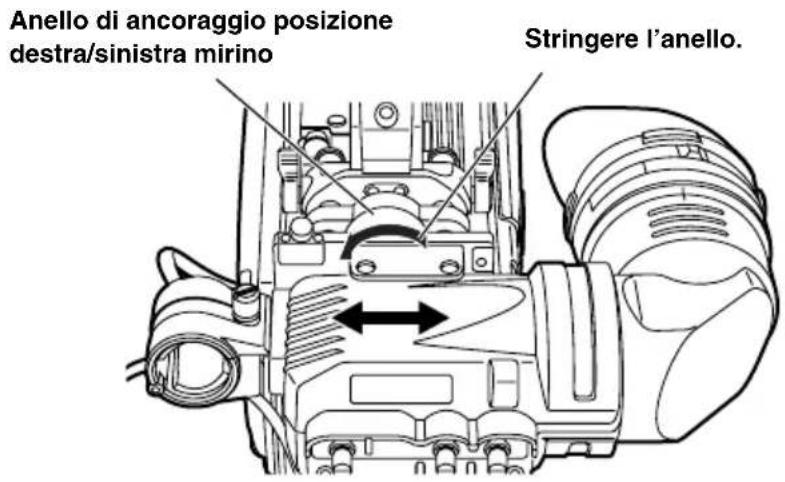

Regolazione della posizione destra/sinistra del mirino

1. Allentare l'anello di anticoraggio posizione destra/sinistra mirino.
2. Spingere il mirino a destra o a sinistra, e regolarlo su una posizione che permetta una comoda visione.

1. Stringere l'anello di anticoraggio posizione destra/sinistra mirino.

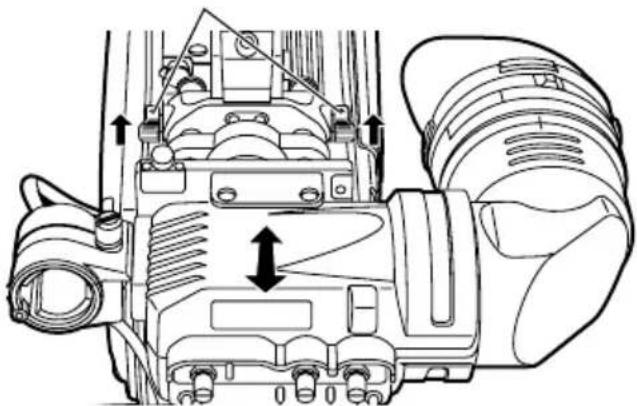

Regolazione della posizione avanti/indietro del mirino

1. Allentare l'anello di anticoraggio posizione avanti/indietro mirino.
2. Spingere il mirino avanti o indietro e regolarlo su una posizione che permetta una comoda visione.

Anello di anticoraggio posizione avanti/indietro mirino

1. Stringere lanello di anticoraggio posizione avanti/indietro mirino.

Videocamere compatibili con la rotaia di scorrimento standard

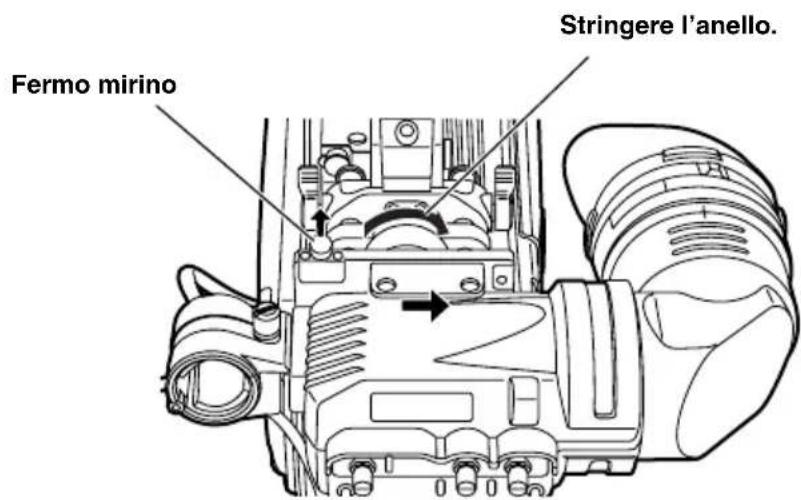

Modo di staccare il mirino

1. Accertarsi che l'interruttore POWER della videocamera sia posizionato su "OFF".
2. Allentare l'anello di anticoraggio posizione destra/sinistra mirino.
3. Tirando su il fermo mirino, rimuovere il mirino spingendolo nella direzione della freccia.

1. Rilasciare il cavo del mirino e il cavo del microfono dai morsetti, e staccare i cavi.

Videocamere compatibili con l'unità di montaggio

La rotaia di scorrimento standard cui possere rimossa e sostituita con l'unità di montaggio (VYQ1818). Per acquisare l'unità di montaggio, rivolgersi al rivenditore tenendo presente che但这a unità è una parte di ricambio.

L'unità di montaggio è supportata delle videocamere seguenti.

	Modello videocameraNumero modello mirino
AJ-HVF21G	AJ-HDC20A AJ-HDC20AP
AJ-HVF27BG	AJ-HDC27F AJ-HDC27FP AJ-HDC27FE AJ-HDC27FMC

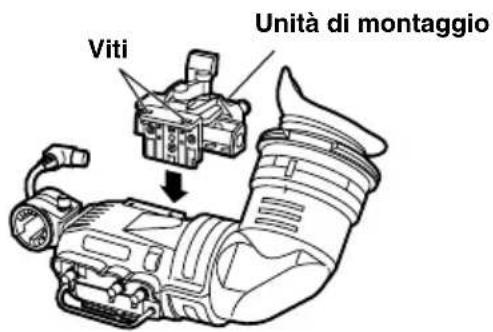

- Cambiamento alla rotaia di scorrimento all'unità di montaggio

1. Staccare le due viti, e staccare poi la rotaia di scorrimento.

1. Fissare in posizione l'unità di montaggio con le due viti.

Videocamere compatibili con l'unità di montaggio

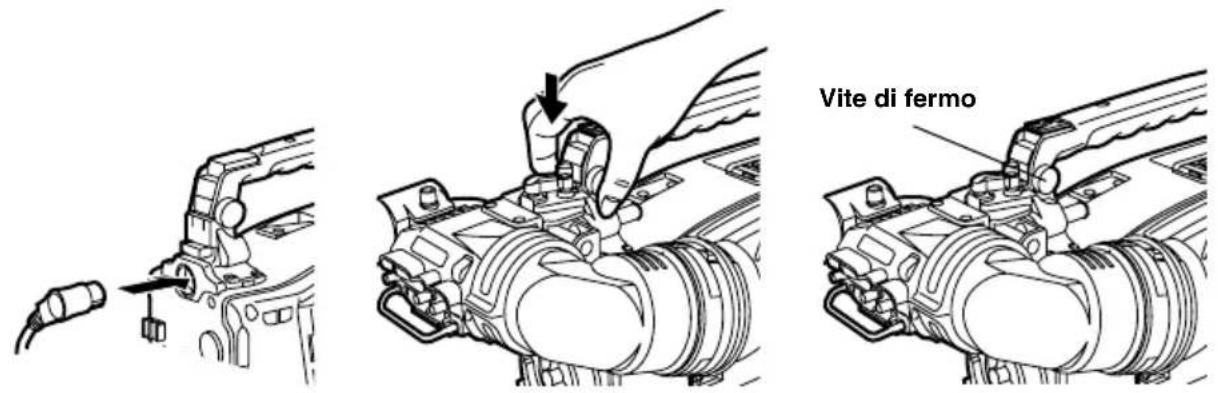

Montaggio del mirino

1. Accertarsi che l'interruttore POWER della videocamera sia posizionato su "OFF".
2. Inserire la spina nella presa di connessione del mirino. Inserire completamente la spina nella presa di connessione.
3. Spingere giu il mirino in posizione.
4. Stringere saldamente la vite di fermo.

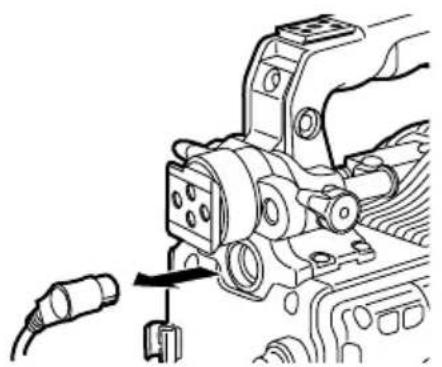

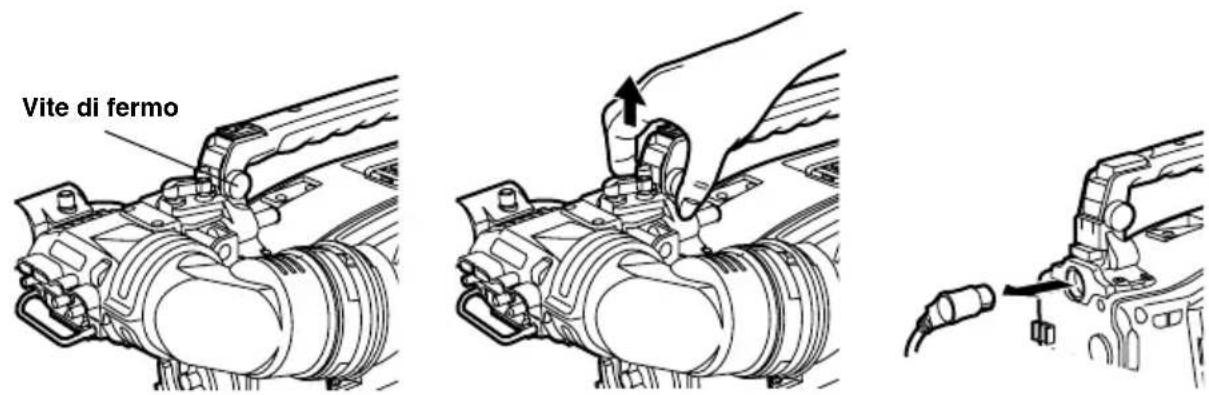

Modo di staccare il mirino

1. Accertarsi che l'interruttore POWER della videocamera sia posizionato su "OFF".
2. Allentare la vite di fermo e staccare il mirino tirandolo su diritto.

Usare entrambe la mani per staccare il mirino. Il mirino potrebbe non staccarsi,. facilemente se si usa sostanto una mano, e potrebbe danneggiarsi.

1. Staccare la spina di connessione dal connettore del cavo del mirino.

Videocamere compatibili con l'unità di montaggio

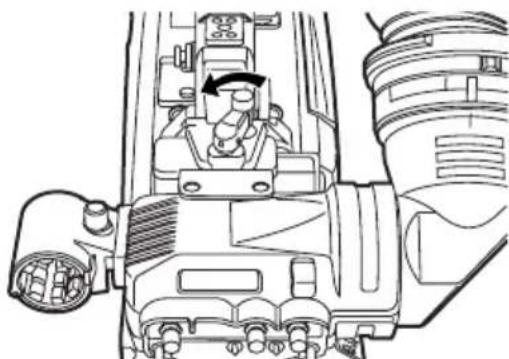

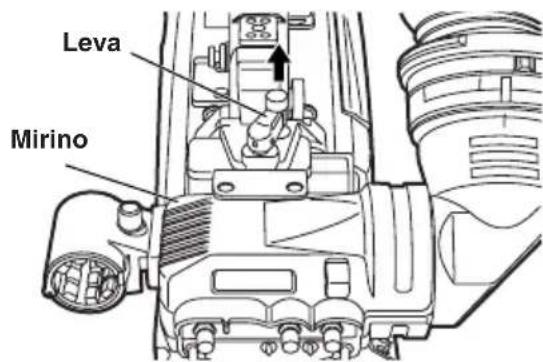

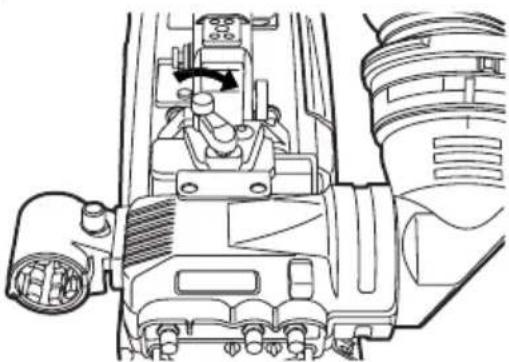

Regolazione della posizione

1. Sollevare la leva di fissaggio posizione avanti-indietro/destra-sinistra mirino per rilasciare il bloccaggio.

1. Allentare la leva di fissaggio posizione avanti-indietro/destra-sinistra mirino.

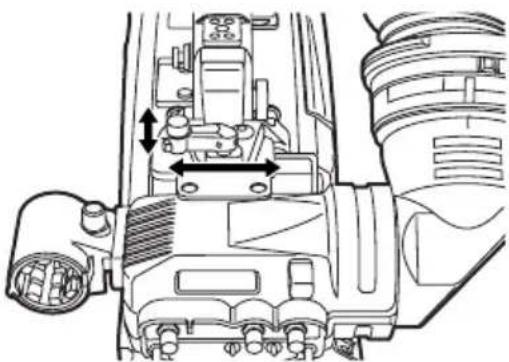

1. Regolare la posizione del mirino spostandolo in avanti-indietro, a destra o a sinistra.

1. Rimettere la leva di fissaggio posizione avanti-indietro/destra-sinistra mirino nella posizione di bloccaggio.

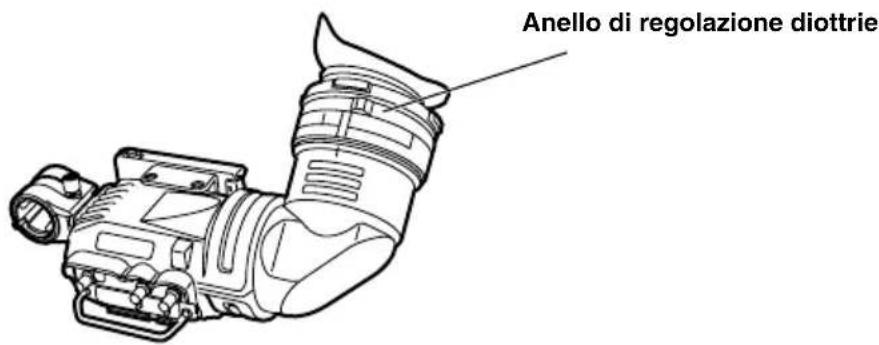

Regolazione delle diottrie

1. Posizione l'interruttore POWER della videocamera su "ON". Sul mirino appaiono le immagini.
2. Girare l'anello di regolazione diottrie per regolare le diottrie in modo da vedere chiaramente le immagini sul mirino.

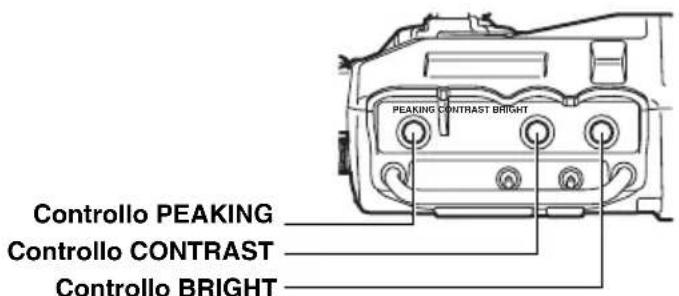

Regolazione dello schermo

Regolare la condizione dello schermo del mirino.

Luminosità: Regolare il controllo BRIGHT.

Contrasto: Regolare il controllo CONTRAST.

Contorno: Regolare il controllo PEAKING.

1. Posizione l'interruttore POWER della videocamera su "ON".
2. Posizione l'interruttore OUTPUT della videocamera su "BAR".
3. Girare i controlli BRIGHT e CONTRAST del mirino per regolare la luminosità e il contrasto delle immagini.

Girando il controlo PEAKING si rendono le immagini più nitide.

Le immagini più nitide facilitano la messa a fuoco dell'obiettivo.

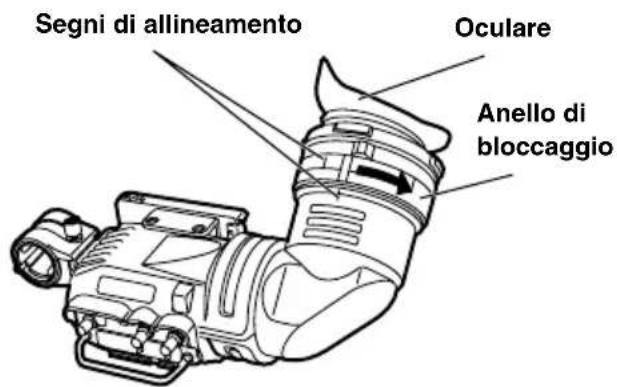

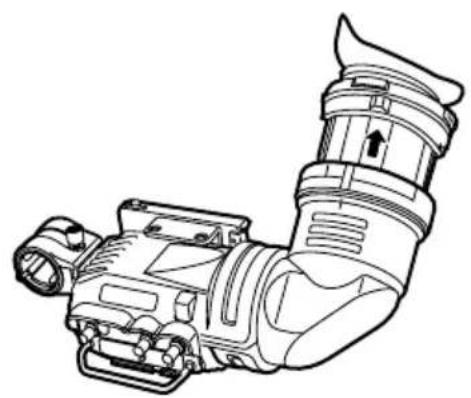

Modo di staccare l'oculare

Se sullo schermo CRT o sullo specchio c'è della polvere, staccare l'oculare per toglierla.

Non si deve assolutamente strofinare la superficie dello specchio, perché è trattata in modo speciale. La polvere sullo specchio deve essere soffiata via con un soffietto, ecc.

1. Girare al massimo l'anello di bloccaggio in senso orario o antiorario per allineare i segni di allineamento sull'anello di bloccaggio e sul cilindro del mirino.

1. Staccare l'oculare.

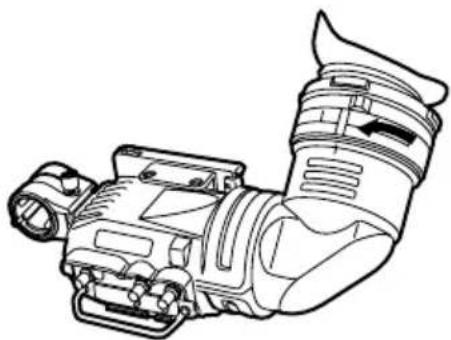

Modo di rimontare l'oculare

1. Allineare i segni di allineamento sull'anello di bloccaggio e sul cilindro del mirino, e rispingere l'oculare in posizione.
2. Girare l'anello di bloccaggio in senso orario fino alla posizione LOCK

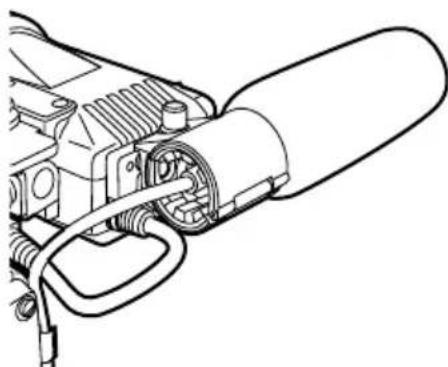

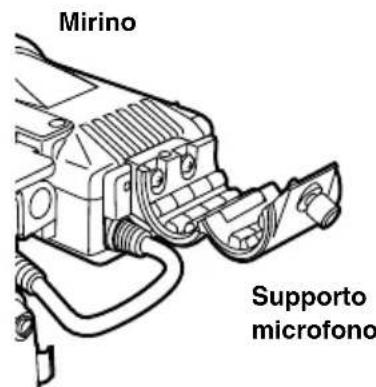

Montaggio del microfono

Per installare il kit del microfono AJ-MC700P o AJ-MC900G (venduto separatamente), seguire il procedimento dei passi fatto.

1. Apriré il supporto del microfono.

1. Montare il microfono.

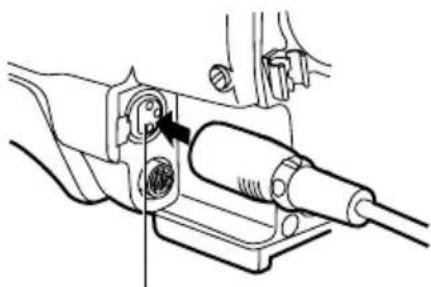

1. Attaccare il cavo connettore microfono alla presa MIC IN.

Presa MIC IN

Dati tecnici

Alimentazione: C.c. 12 V (fornita alla videocamera)

Assorbimento di corrente: 3,8 W (AJ-HVF21G)

4,1 W (AJ-HVF27BG)

sono le informazioni sulla sicurezza.

Cinescopio:

Cinescopio 2 pollici monocromatico ad alta risoluzione

Sistema immagini:

1080 righe, 50/60 campi selezionabili (AJ-HVF21G)

720 righe, 60 campi (AJ-HVF27BG)

Controlli di regolazione esterna:

Controlli (BRIGHT, CONTRAST, PEAKING)

Temperatura di esercizio:

0^ - 40^

Umidità permissibile:

85% o meno (senza condensa)

Dimensioni esterne (L× A× P)

240mm× 80mm× 206mm

Peso:

750 g

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo significato significata che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e ricolaggio, portare quosti prodotti ai punti di raccolta designati, dove verranno accettati Gratisamente. In alternatively, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di quello prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di quello materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo symbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire quello prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodolo corretto di smaltimento.
