Im Inneren dieses Produktes befinden sich unter Hochspannung stehende Teile. Versuchen Sie nicht, das Produkt zu zerlegen.

Richten Sie das Okular nicht direkt auf die Sonne. Vorsichtshinweis zum Betrieb Bei Betrieb in der Nähe von Elektrogeräten, die starke Magnetfelder erzeugen, können die Video- und Audiosignale durch Rauscheinstreuungen beinträchtigt werden. In einem solchen Fall empfiehlt es sich, das störende Gerät vor dem Betrieb in größerer Entfernung aufzustellen. ist die Sicherheitsinformation. Vorsichtsmaßnahmen WARNUNG:

• ZUR REDUZIERUNG DER GEFAHR VON BRAND UND ELEKTRISCHEM SCHLAG DIESES GERÄT WEDER NÄSSE NOCH FEUCHTIGKEIT AUSSETZEN.

• UM BRAND- ODER STROMSCHLAGGEFAHR ZU REDUZIEREN, MUSS DIESES GERÄT VON ALLEN FLÜSSIGKEITEN FERNGEHALTEN WERDEN. VERMEIDEN SIE GEBRAUCH UND LAGERUNG DES GERÄTES AN ORTEN, AN DENEN DIE GEFAHR BESTEHT, DASS ES MIT FLÜSSIGKEITEN BETROPFT ODER BESPRITZT WIRD, UND STELLEN SIE KEINE FLÜSSIGKEITSBEHÄLTER AUF DAS GERÄT. 02.21G/27G独(16)06.3.2713:49ページ1G-2 DEUTSCH Inhalt Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Teile und ihre Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Für Kameras, die mit der Standard-Gleitschiene kompatibel sind . . . . . . . . . . . . . . . 6 Anbringen des Suchers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Einstellen der Querposition des Suchers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Einstellen der Längsposition des Suchers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Abnehmen des Suchers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Für Kameras, die mit der Montageeinheit kompatibel sind . . . . . . . . . . . . . . . . . . . . . 9 Anbringen des Suchers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Abnehmen des Suchers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Positionseinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Dioptrieneinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Sucherschirmeinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Abnehmen des Okulars . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Anbringen des Mikrofons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 02.21G/27G独(16)06.3.2713:49ページ2G-3 Teile und ihre Funktionen Dient zum Anzeigen eines Zebramusters im Sucher. ON: Ein Zebramuster wird angezeigt. OFF: Kein Zebramuster wird angezeigt. Die Details der Anzeige, z.B. die Art des Zebramusters, hängen von der mit dem Sucher verwendeten Kamera ab. Einzelheiten sind der Bedienungsanleitung der Kamera zu entnehmen. Zebramusterschalter [ZEBRA]

Dient zur Beeinflussung der vorderen Signallampe. HIGH: Erhöht die Helligkeit der vorderen Signallampe. OFF: Schaltet die vordere Signallampe aus. LOW: Verringert die Helligkeit der vorderen Signallampe. Signallampenschalter [TALLY]

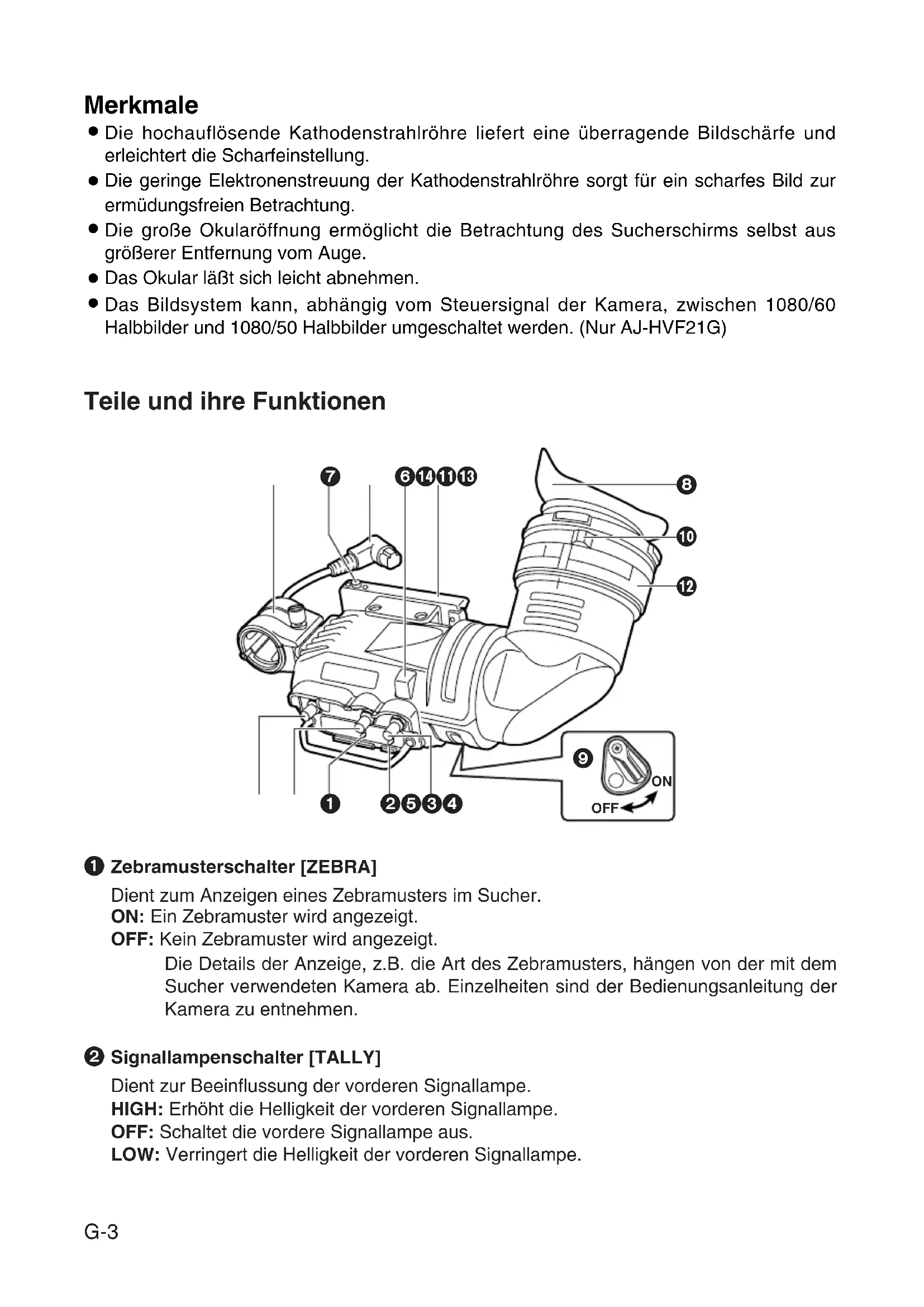

Die hochauflösende Kathodenstrahlröhre liefert eine überragende Bildschärfe und erleichtert die Scharfeinstellung.

Die geringe Elektronenstreuung der Kathodenstrahlröhre sorgt für ein scharfes Bild zur ermüdungsfreien Betrachtung.

Die große Okularöffnung ermöglicht die Betrachtung des Sucherschirms selbst aus größerer Entfernung vom Auge.

Das Okular läßt sich leicht abnehmen.

Das Bildsystem kann, abhängig vom Steuersignal der Kamera, zwischen 1080/60 Halbbilder und 1080/50 Halbbilder umgeschaltet werden. (Nur AJ-HVF21G) 02.21G/27G独(16)06.3.2713:49ページ3G-4 DEUTSCH Dient zur Einstellung der Bildkonturen im Sucher, um die Scharfeinstellung zu erleichtern. Die Einstellung dieses Reglers hat keinen Einfluß auf das Ausgangssignal der Kamera. Konturregler [PEAKING]

Dient zur Einstellung des Sucherschirmkontrastes. Die Einstellung dieses Reglers hat keinen Einfluß auf das Ausgangssignal der Kamera. Kontrastregler [CONTRAST]

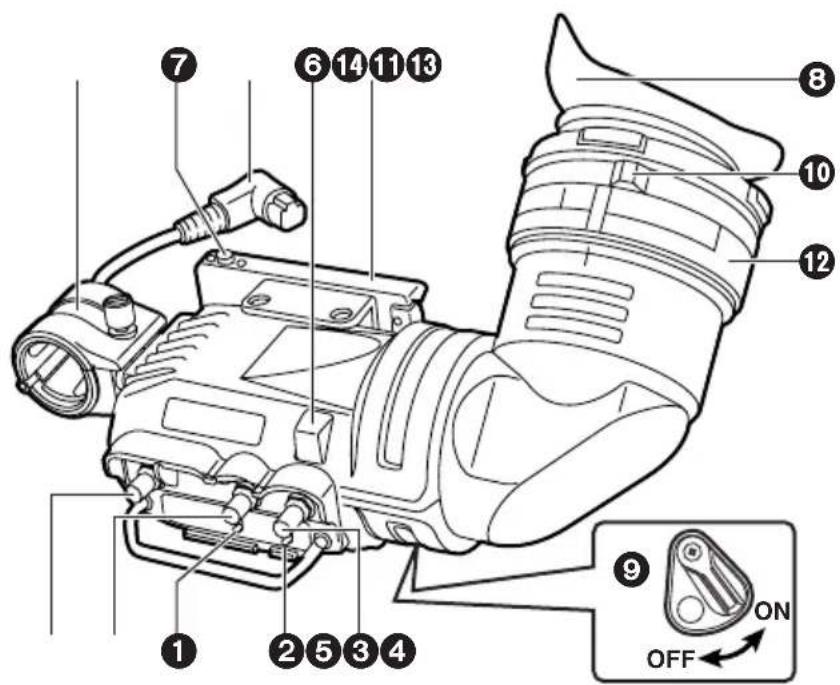

Teile und ihre Funktionen Leuchtet auf, wenn die Kamera aufnimmt und der Schalter TALLY auf HIGH oder LOW steht. Die Lampe blinkt außerdem als Warnsignal, wie die Lampe REC im Sucher. Die Helligkeit der vorderen Signallampe wird durch die Einstellung des Schalters TALLY (HIGH oder LOW) beeinflußt. Vordere Signallampe

Dient zum Anbringen und Abnehmen des Suchers. Sucheranschlag

Leuchtet auf, wenn die Kamera aufnimmt. Die Lampe blinkt außerdem als Warnsignal, wie die Lampe REC im Sucher. Die rückwärtige Signallampe ist verdeckt, wenn sich der Hebel in der Stellung OFF befindet. Rückwärtige Signallampe

Dient zur Anpassung des Suchers an die Sehkraft des jeweiligen Benutzers der Kamera, um ein möglichst scharfes Sucherbild zu erhalten. Dioptrien-Einstellring

Dient zur Einstellung der Helligkeit des Sucherschirms. Die Einstellung dieses Reglers hat keinen Einfluß auf das Ausgangssignal der Kamera. Helligkeitsregler [BRIGHT]

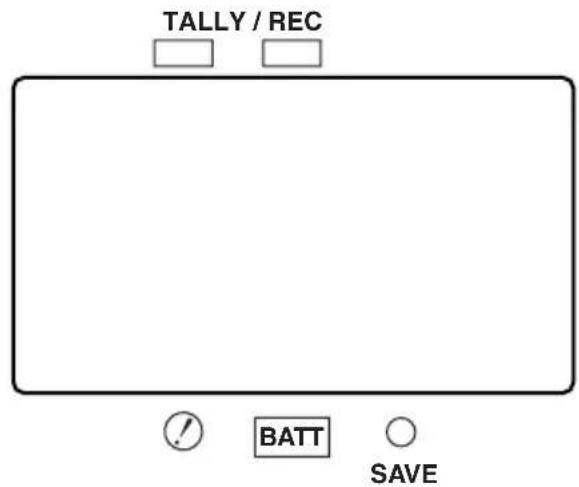

02.21G/27G独(16)06.3.2713:49ページ4G-5 Teile und ihre Funktionen Die Lampen und Bildröhrenanzeigen hängen von der mit dem Sucher verwendeten Kamera ab. Einzelheiten sind der Bedienungsanleitung der Kamera zu entnehmen. Interne LEDs TALLY / REC BATT SAVE 02.21G/27G独(16)06.3.2713:49ページ5G-6 DEUTSCH Für Kameras, die mit der Standard-Gleitschiene kompatibel sind Anbringen des Suchers

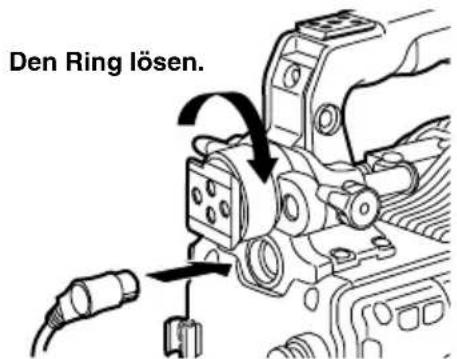

Lösen Sie den Querpositions-Feststellring des Suchers.

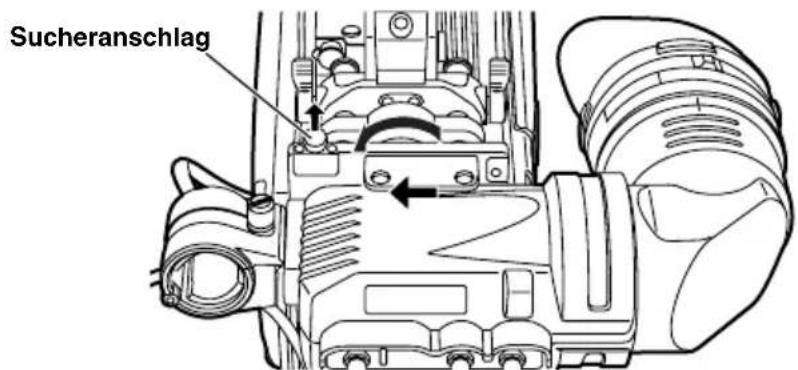

Bringen Sie den Sucher durch Einschieben in Pfeilrichtung an, während Sie den Sucheranschlag hochziehen.

Den Stecker in die Anschlußbuchse des Suchers einführen. <Hinweis> Führen Sie den Stecker bis zum Anschlag in die Anschlußbuchse ein.

Sicherstellen, daß sich der Schalter POWER der Kamera in der AUS-Stellung befindet. SucheranschlagDen Ring lösen.

Ziehen Sie den Querpositions-Feststellring des Suchers an. Die folgenden Kameras unterstützen die Standard-Gleitschiene. Kamera-ModellnummerSucher-ModellnummerAJ-HVF21GAJ-HDX400AJ-HDX400PAJ-HVF27BGAJ-HDC27HAJ-HDC27HPAJ-HDC27HEAJ-HDC27HMC 02.21G/27G独(16)06.3.2713:49ページ6G-7 Für Kameras, die mit der Standard-Gleitschiene kompatibel sind Einstellen der Querposition des Suchers

Ziehen Sie den Querpositions-Feststellring des Suchers an.

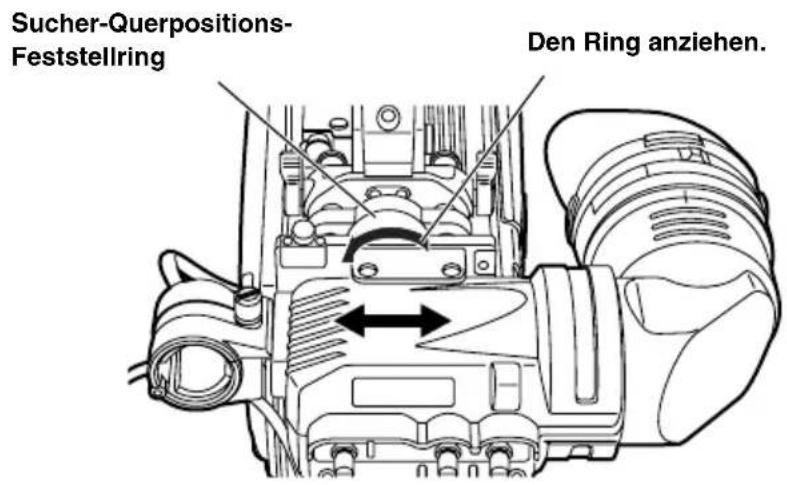

Schieben Sie den Sucher nach links oder rechts, um seine Position so einzustellen, dass der Suchermonitor bequem ablesbar ist.

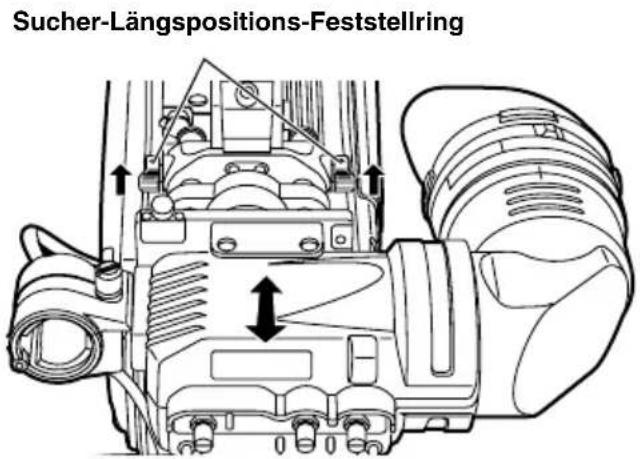

Lösen Sie den Querpositions-Feststellring des Suchers. Sucher-Querpositions-FeststellringDen Ring anziehen. Einstellen der Längsposition des Suchers

Ziehen Sie den Längspositions-Feststellring des Suchers an.

Schieben Sie den Sucher nach vorn oder hinten, um seine Position so einzustellen, dass der Suchermonitor bequem ablesbar ist.

Lösen Sie den Längspositions-Feststellring des Suchers. Sucher-Längspositions-Feststellring 02.21G/27G独(16)06.3.2713:49ページ7G-8 DEUTSCH Für Kameras, die mit der Standard-Gleitschiene kompatibel sind Abnehmen des Suchers

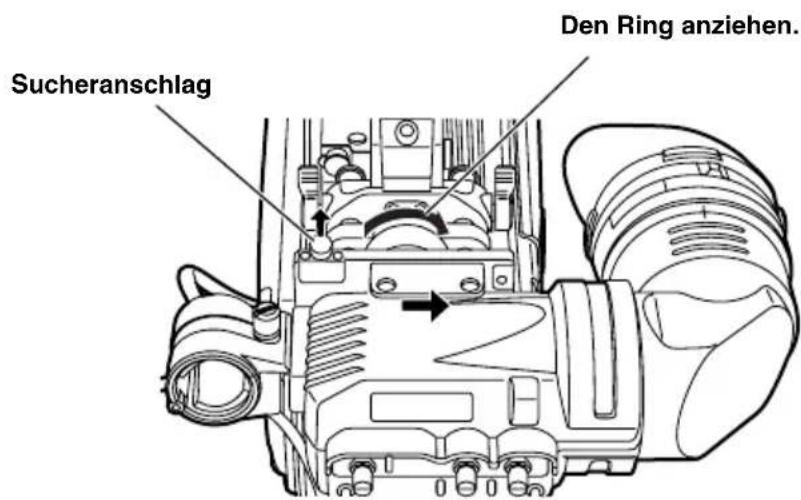

Entfernen Sie den Sucher durch Schieben in Pfeilrichtung, während Sie den Sucheranschlag hochziehen.

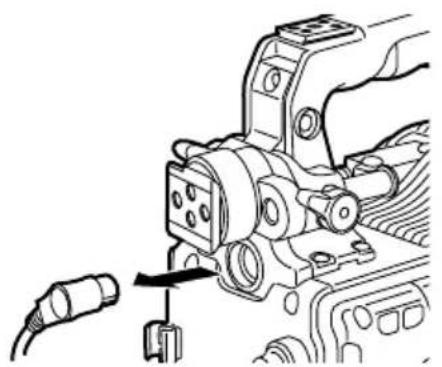

Lösen Sie das Sucherkabel und das Mikrofonkabel aus den Kabelklemmen, und trennen Sie die Kabel ab.

Lösen Sie den Querpositions-Feststellring des Suchers.

Confirm that the POWER switch of the camera is “OFF”. SucheranschlagDen Ring anziehen. 02.21G/27G独(16)06.3.2713:49ページ8G-9 Die Standard-Gleitschiene kann entfernt und durch die Montageeinheit (VYQ1818) ersetzt werden. Wenn Sie die Montageeinheit kaufen wollen, konsultieren Sie Ihren Händler. Beachten Sie aber, dass diese Einheit ein Ersatzteil ist. Die folgenden Kameras unterstützen die Montageeinheit.

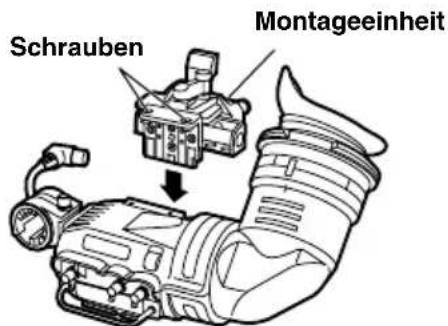

Umrüsten von Gleitschiene auf Montageeinheit

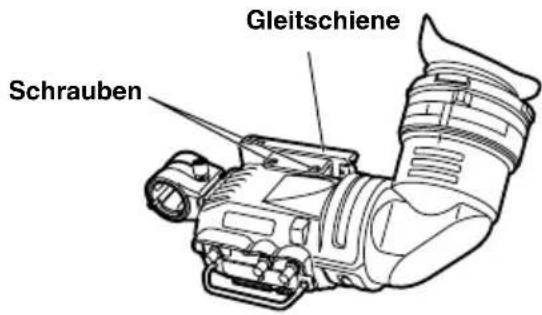

Entfernen Sie die zwei Schrauben, und nehmen Sie dann die Standard- Gleitschiene ab.

Die Montageeinheit mit den zwei Schrauben befestigen. Für Kameras, die mit der Montageeinheit kompatibel sind GleitschieneSchraubenSchraubenMontageeinheitKamera-ModellnummerSucher-ModellnummerAJ-HVF21GAJ-HDC20AAJ-HDC20APAJ-HVF27BGAJ-HDC27FAJ-HDC27FPAJ-HDC27FEAJ-HDC27FMC 02.21G/27G独(16)06.3.2713:49ページ9G-10 DEUTSCH Für Kameras, die mit der Montageeinheit kompatibel sind Anbringen des Suchers Halteschraube Abnehmen des Suchers Halteschraube

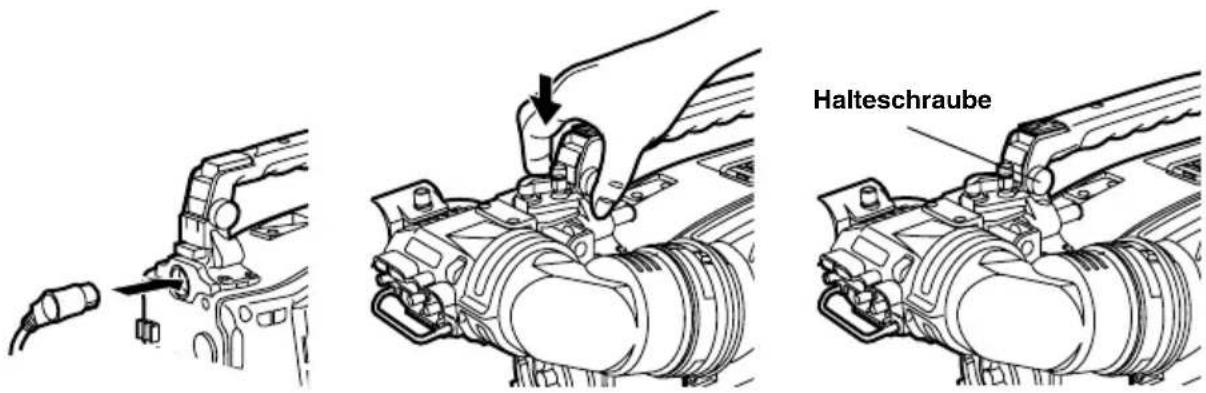

Den Sucher nach unten andrücken.

Die Halteschraube fest anziehen.

Den Stecker in die Anschlußbuchse des Suchers einführen. <Hinweis> Führen Sie den Stecker bis zum Anschlag in die Anschlußbuchse ein.

Sicherstellen, daß sich der Schalter POWER der Kamera in der AUS-Stellung befindet.

Den Sucherkabelstecker von der Anschlußbuchse abziehen.

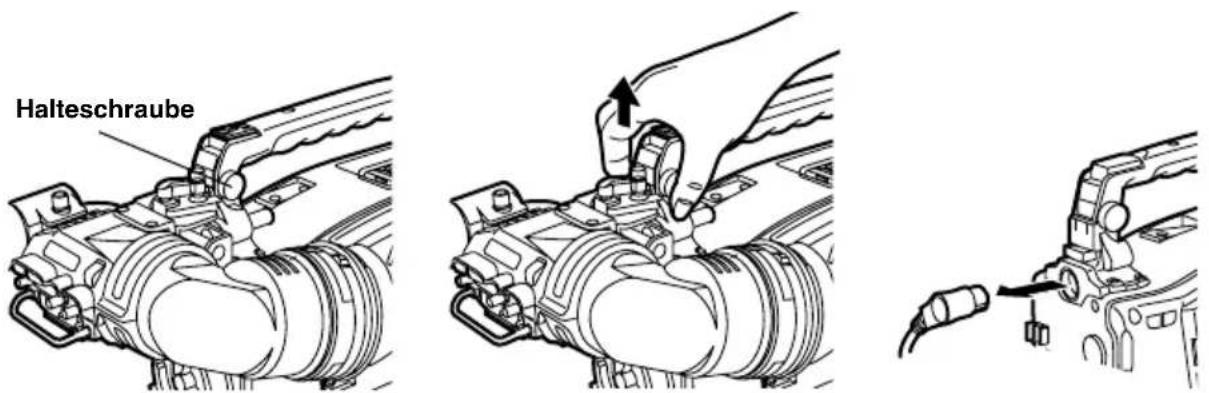

Sicherstellen, daß sich der Schalter POWER der Kamera in der AUS-Stellung befindet. Die Halteschraube lösen, und den Sucher zum Abnehmen gerade nach oben ziehen. <Hinweis> Benutzen Sie beide Hände zum Abziehen des Suchers. Das Abziehen des Suchers mit nur einer Hand kann Schwierigkeiten bereiten und zu einer Beschädigung des Suchers führen. 02.21G/27G独(16)06.3.2713:49ページ10G-11 Für Kameras, die mit der Montageeinheit kompatibel sind Positionseinstellung HebelSucher

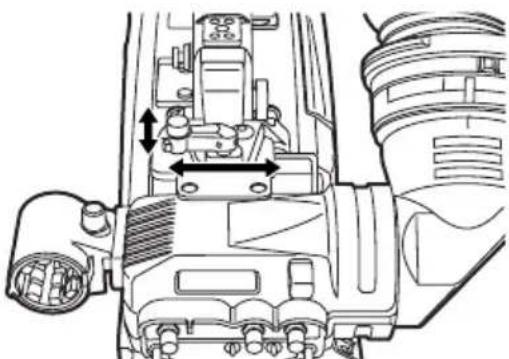

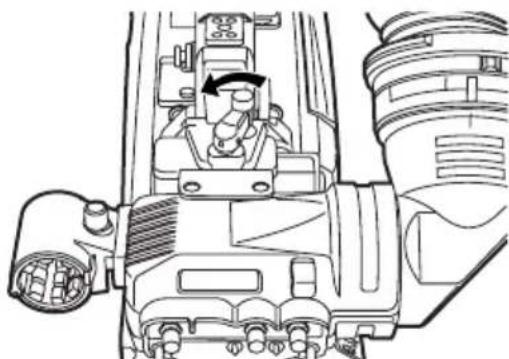

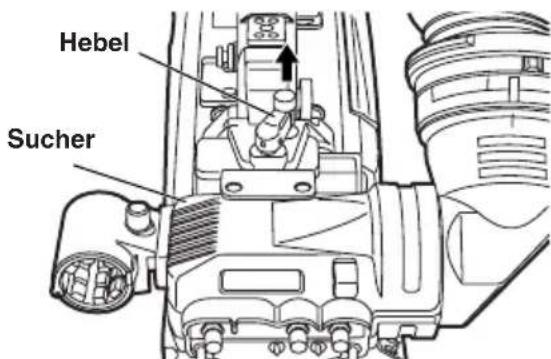

Den Sucherpositions-Feststellhebel anheben, um die Verriegelung freizugeben.

Die Position des Suchers durch Verschieben in die gewünschte Richtung einstellen.

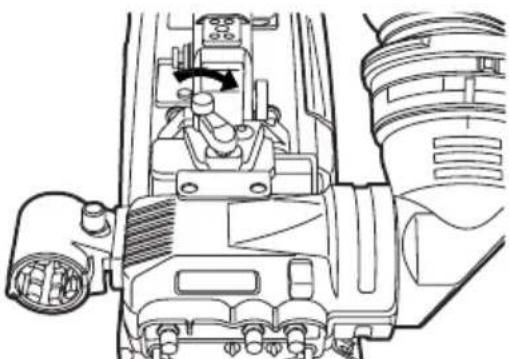

Den Sucherpositions-Feststellhebel lösen.

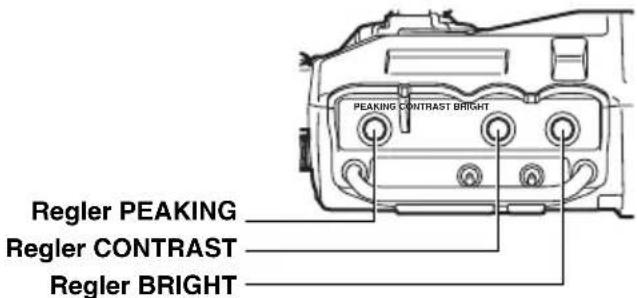

Den Sucherpositions-Feststellhebel wieder auf die Verriegelungsstellung zurückstellen. 02.21G/27G独(16)06.3.2713:49ページ11G-12 DEUTSCH Dioptrieneinstellung Sucherschirmeinstellung Den Zustand des Sucherschirms einstellen. Helligkeit: Den Regler BRIGHT drehen. Kontrast: Den Regler CONTRAST drehen. Kontur: Den Regler PEAKING drehen. Regler PEAKINGRegler CONTRASTRegler BRIGHTPEAKING CONTRAST BRIGHT

Den Schalter POWER der Kamera auf die EIN-Stellung stellen. Ein Bild erscheint im Sucher.

Den Schalter POWER der Kamera auf die EIN-Stellung stellen.

Den Schalter OUTPUT der Kamera auf “BAR” stellen.

Helligkeit und Kontrast des Sucherbilds durch Drehen der Regler BRIGHT und CONTRAST am Sucher einstellen. Die Konturenschärfe durch Drehen des Reglers PEAKING erhöhen. Ein schärferes Sucherbild erleichtert das Fokussieren des Objektivs.

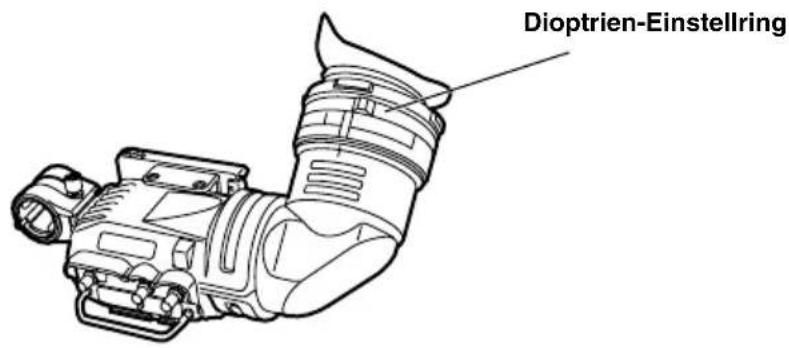

Das Okular durch Drehen des Dioptrien-Einstellrings so einstellen, daß das Sucherbild scharf ist. Dioptrien-Einstellring 02.21G/27G独(16)06.3.2713:49ページ12G-13 Abnehmen des Okulars Falls Staub an Sucherschirm oder Spiegel haftet, das Okular lösen und entfernen. <Hinweis> Die Spiegeloberfläche darf unter keinen Umständen abgewischt werden, da sie speziell vergütet ist. Am Spiegel haftender Staub sollte mit einem Blasepinsel oder dergleichen entfernt werden.

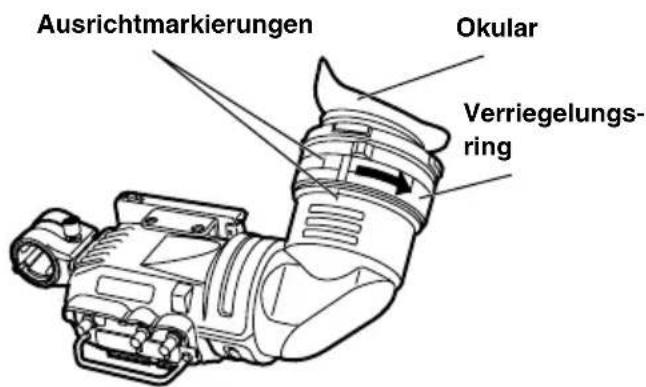

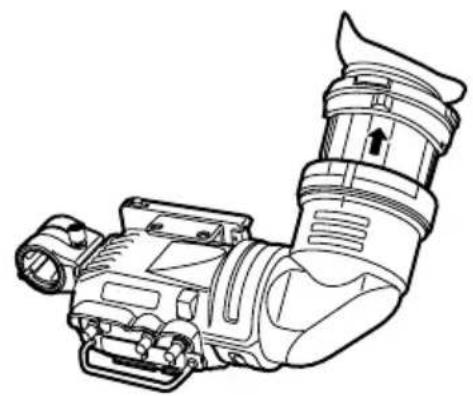

Den Verriegelungsring so weit wie möglich nach rechts und links drehen, um die Ausrichtmarkierungen an Verriegelungsring und Suchertubus zur Deckung zu bringen.

Das Okular abnehmen. Anbringen des Okulars

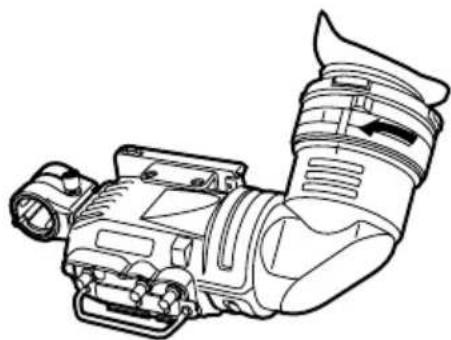

1. Die Ausrichtmarkierungen an Verriegelungsring und Suchertubus zur Deckung

bringen, und das Okular wieder einschieben.

2. Den Verriegelungsring bis zur Position nach rechts drehen.

LOCK OkularVerriegelungs- ring Ausrichtmarkierungen 02.21G/27G独(16)06.3.2713:49ページ13G-14 DEUTSCH Anbringen des Mikrofons Führen Sie die folgenden Schritte aus, um den Mikrofonsatz AJ-MC700P oder AJ-MC900G (getrennt erhältlich) zu montieren. Buchse MIC IN

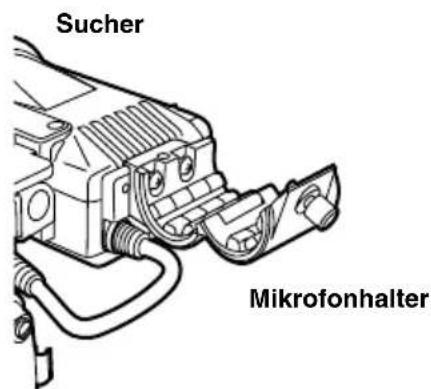

Den Mikrofonhalter öffnen.

Das Mikrofon anbringen.

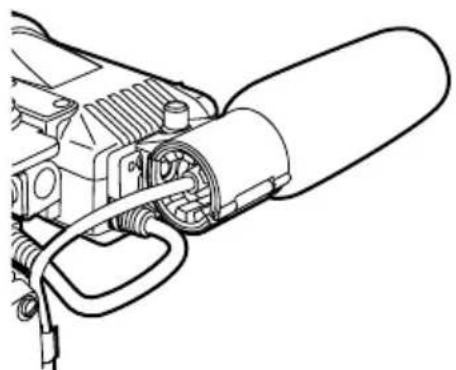

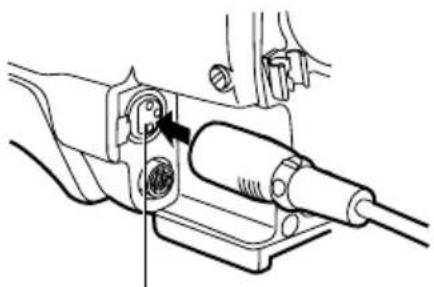

Den Stecker des Mikrofonkabels an die Buchse MIC IN anschließen. SucherMikrofonhalter 02.21G/27G独(16)06.3.2713:49ページ14G-15 Stromversorgung: 12 V Gleichspannung (Versorgung durch Kamera) Leistungsaufnahme: 3,8 W (AJ-HVF21G) 4,1 W (AJ-HVF27BG) Technische Daten Bildröhre: Hochauflösende 2-Zoll-Schwarzweiß-Bildröhre Bildsystem: 1080 Zeilen, 50/60 Halbbilder auswählbar (AJ-HVF21G) 720 Zeilen, 60 Halbbilder (AJ-HVF27BG) Externe Regler: Regler (BRIGHT, CONTRAST, PEAKING) Externe Schalter: Schalter (TALLY HIGH/OFF/LOW, ZEBRA ON/OFF) Zulässiger Temperaturbereich: 0°C bis 40°C Zulässiger Luftfeuchtigkeitsbereich: 85% oder weniger (keine Kondensation) Außenabmessungen (B

206 mm Gewicht: 750 g ist die Sicherheitsinformation. Bei den Angaben zu Gewicht und Abmessungen handelt es sich um Näherungswerte. Änderungen der technischen Daten bleiben im Sinne der ständigen Produktverbesserung vorbehalten. 02.21G/27G独(16)06.3.2713:49ページ15G-16 DEUTSCH Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass verbrauchte elektrische und elektronische Produkte nicht mit gewöhnlichem Haushaltsabfall vermischt werden sollen. Bringen Sie zur ordnungsgemäßen Behandlung, Rückgewinnung und Recycling diese Produkte zu den entsprechenden Sammelstellen, wo sie ohne Gebühren entgegengenommen werden. In einigen Ländern kann es auch möglich sein, diese Produkte beim Kauf eines entsprechenden neuen Produkts bei Ihrem örtlichen Einzelhändler abzugeben. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umgebung, die aus einer unsachgemäßen Handhabung von Abfall entstehen können. Genauere Informationen zur nächstgelegenen Sammelstelle erhalten Sie bei Ihrer Gemeindeverwaltung. In Übereinstimmung mit der Landesgesetzgebung können für die unsachgemäße Entsorgung dieser Art von Abfall Strafgebühren erhoben werden. Für Geschäftskunden in der Europäischen Union Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit. Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig. Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit. 02.21G/27G独(16)06.3.2713:49ページ16F-1 Attention:
