Tipo di prodotto	Estensione audio/video HDBaseT HDMI 2.0
Marca	Lindy
Modello	38219
Categoria	Estensione audio/video
Funzione principale	Estensione di segnali HDMI 2.0 su lunga distanza tramite cavo Cat.6/7
Risoluzione massima	Ultra HD 4K 60Hz (4:4:4 8bpc) con compressione senza perdita visiva
Distanza di trasmissione (1080p)	Fino a 100m con cavo Cat.6 monofilo
Distanza di trasmissione (4K)	Fino a 70m con cavo Cat.6 monofilo
Compatibilità HDR	HDR10, HDCP 2.2/1.4
Connettori di ingresso	HDMI IN, HDBaseT OUT, IR IN, RS-232, Ethernet RJ45
Connettori di uscita	HDMI OUT, HDBaseT IN, IR OUT, RS-232, Ethernet RJ45
Alimentazione	24VDC 1A (adattatore di rete incluso)
PoC (Power over Cat.6)	Sì, permette di alimentare il ricevitore tramite il cavo Cat.6 con un solo alimentatore
Lunghezza cavo HDMI consigliata	5m max per 4K 30Hz, 2m max per 4K 60Hz
Custodia	Metallo con kit di montaggio
Dimensioni (L x A x P)	157 x 90 x 20 mm (ciascuna custodia)
Peso unitario	0,333 kg (ciascuna custodia)
Temperatura di funzionamento	0°C a 40°C
Umidità	20 a 90% UR (senza condensa)
Garanzia	2 anni (assistenza tecnica a vita)
Contenuto della confezione	Trasmettitore, ricevitore, 2 cavi IR trasmettitore, 2 cavi IR ricevitore, 2 blocchetti di connessione Phoenix RS232, kit di montaggio, alimentatore 24VDC, manuale

Domande frequenti - 38219 Lindy

Come collegare l'extender HDBaseT Lindy 38219?

Collega la tua sorgente HDMI al trasmettitore tramite un cavo HDMI. Collega il trasmettitore e il ricevitore con un cavo Cat.6/7 diretto (max 100m). Collega il display al ricevitore con un altro cavo HDMI. Alimenta il trasmettitore (o il ricevitore) con l'alimentatore 24V. Accendi la sorgente e il display.

Qual è la distanza massima di trasmissione?

Con un cavo Cat.6 monofilo di qualità, la distanza può raggiungere 100m in 1080p e 70m in 4K 60Hz. L'uso di cavi di qualità inferiore o di connettori intermedi riduce la portata.

Posso usare un solo alimentatore per entrambe le custodie?

Sì, grazie alla funzione PoC (Power over Cat.6), un solo alimentatore 24V sul trasmettitore è sufficiente per alimentare il ricevitore tramite il cavo Cat.6. Puoi anche alimentare separatamente ciascuna custodia.

Come configurare il controllo infrarossi (IR)?

Collega il cavo ricevitore IR (sensore) alla presa IR IN e il cavo trasmettitore IR alla presa IR OUT. Posiziona il sensore di fronte al telecomando e il trasmettitore di fronte al dispositivo da controllare. L'extender supporta il controllo IR bidirezionale.

Posso trasmettere il segnale Ethernet tramite l'extender?

Sì, l'extender integra una porta Ethernet 10/100 su ciascuna custodia. Puoi collegare un router, switch, telecamera IP o Smart TV. Il segnale Ethernet viene trasmesso tramite lo stesso cavo Cat.6 del segnale HDMI.

Cosa fare se non viene visualizzata alcuna immagine?

Controlla che i LED Power siano accesi su entrambe le custodie. Assicurati che il cavo Cat.6 sia ben collegato e che i LED verdi (Link) e gialli (Sync) lampeggino. Prova a ridurre la lunghezza dei cavi HDMI (max 2m in 4K 60Hz) o cambia porta HDMI sul display. Riavvia nell'ordine: extender, display, sorgente.

Quali cavi usare per le connessioni a lunga distanza?

Usa un cavo Cat.6 o Cat.7 monofilo (U/UTP o F/UTP) di buona qualità. Evita cavi multifilo o connessioni intermedie (accoppiatori, pannelli di permutazione) che riducono le prestazioni.

L'extender supporta HDR?

Sì, è compatibile con HDR10 e HDCP 2.2, garantendo la trasmissione di segnali HDR con una larghezza di banda fino a 18 Gbit/s.

Come usare la porta RS-232?

Collega un PC o un controller seriale al blocco di connessione Phoenix a 3 vie (pin: GND, TX, RX). L'extender trasmette i segnali RS-232 bidirezionalmente, consentendo il controllo di apparecchiature compatibili.

Come montare le custodie?

Le custodie in metallo sono fornite con un kit di montaggio. Puoi fissarle a parete o sotto una scrivania utilizzando le viti e i supporti inclusi. Il montaggio è semplice e discreto.

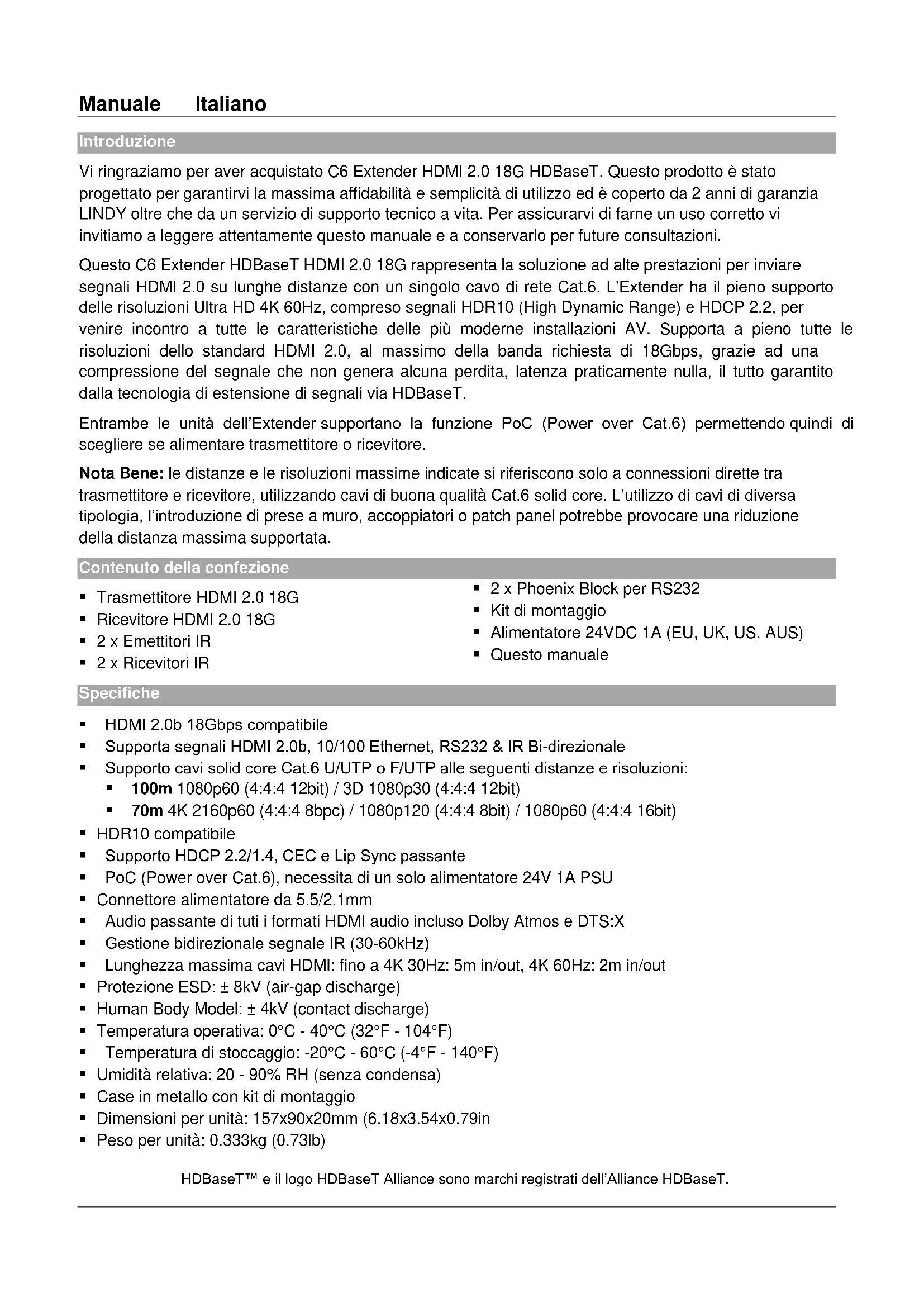

MANUALE UTENTE 38219 Lindy

Vi ringraziamo per aver acquistato C6 Extender HDMI 2.0 18G HDBaseT. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY或者其他 che da un servizio di supporto technique a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attendamente quello manuale e a conservarlo per future consulazioni.

Questo C6 Extender HDBaseT HDMI 2.0 18G rappresenta la soluzione ad alte prestazioni per inviare segnali HDMI 2.0 su lunghe distance con un singolo cavo di rete Cat.6. L'Extender ha il piano supporto delle risoluzioni Ultra HD 4K 60Hz, compreso segnali HDR10 (High Dynamic Range) e HDCP 2.2, per venire incontrato a tutte le caratteristiche delle più moderne installazioni AV. Supporta a piano tutte le risoluzioni dello standard HDMI 2.0, al massimo della banda richiesta di 18Gbps, grazie ad una compression del segnale che non genera alcuna perdita, latenza praticamente nulla, il tutto garantito alla Tecnologia di estensione di segnali via HDBaseT.

Entrambe le unità dell'Extender supportano la funzione PoC (Power over Cat.6) permettendo quando di scegliere se alimentare trasmettitore o ricevitore.

Nota Bene: le distanze e le risoluzioni massime indicate si riferiscono solo a connessioni dirette tra trasmettitore e ricevitore, utilizzato cavi di buona qualità Cat.6 solid core. L'utilizzo di cavi di diversa tipologia, l'introduzione di prese a muro, accoppiatori o patch panel potrebbe provocare una riduzione della distanza massima supportata.

Contenuto della confezione

• Trasmettitore HDMI 2.0 18G
  RicevitoreHDMI2.018G
  2× Emettitori IR
  2× Ricevitori IR

2 x Phoenix Block per RS232
Kit di montaggio
Alimentatore 24VDC 1A (EU, UK, US, AUS)
- Questo manuale

Specifie

HDMI 2.0b 18Gbps compatible
Supporta segnali HDMI 2.0b, 10/100 Ethernet, RS232 & IR Bi-direzionale
Supporto cavi solid core Cat.6 U/UTP o F/UTP alle seguenti distanze e risoluzioni:

100m 1080p60 (4:4:4 12bit) / 3D 1080p30 (4:4:4 12bit)
- 70m 4K 2160p60 (4:4:4 8bpc) / 1080p120 (4:4:4 8bit) / 1080p60 (4:4:4 16bit)

HDR10 compatible
Supporto HDCP 2.2/1.4, CEC e Lip Sync passante
- PoC (Power over Cat.6), necessita di un solo alimentatore 24V 1A PSU
- Connettore alimentatore da 5.5 / 2.1mm
Audio passante di tutti i formati HDMI audio incluso Dolby Atmos e DTS:X
Gestione bidirezionale segnale IR (30-60kHz)
- Lunghezza massima cavi HDMI: fino a 4K 30Hz: 5m in/out, 4K 60Hz: 2m in/out
- Protezione ESD: ±8kV (air-gap discharge)
Human Body Model: ± 4kV (contact discharge)
- Temperatura operativa: 0^ - 40^ (32^ - 104^)
- Temperatura di stoccaggio: -20^ - 60^ (-4°F - 140°F)
- Umidità relativa: 20 - 90% RH (senza condensa)
Case in metallo con kit di montaggio
- Dimensioni per unità: 157x90x20mm (6.18x3.54x0.79in
- Peso per unità: 0.333kg (0.73lb)

HDBaseT™ e il logo HDBaseT Alliance sono marchi registrati dell'Alliance HDBaseT.

Installazione

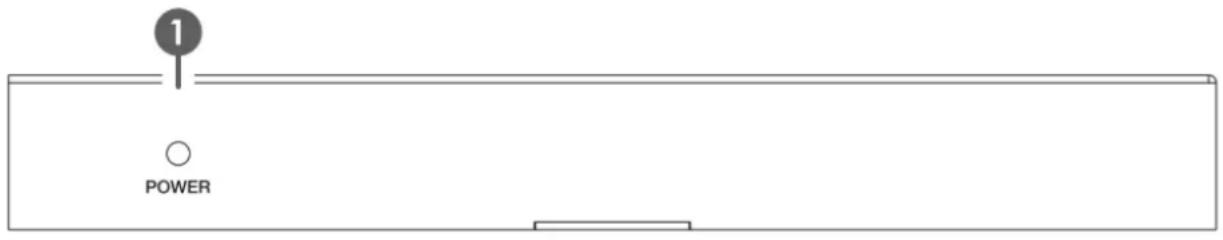

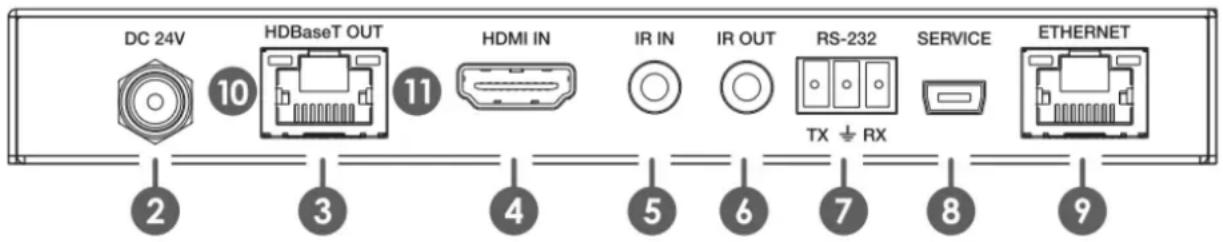

Trasmettitore - fronte & retro

1. POWER: Si illumina quando l'unità è alimentata
2. DC 24V: Connettore per l'alimentatore 24V DC
3. HDBaseT OUT: Collegare con la porta HDBaseT IN del ricevitore con un cavo Cat.6/7 dedicato per la trasmissione di tutti i segnali - non collegare esta porta ad una rete
4. HDMI IN: Collegare ad una sorgente HDMI tramite un cavo HDMI
5. IR IN: Collegare il cavo IR incluso per la ricezione del segnale IR. Assicuratevi che rimanga in vista in modo da poter essere raggiunto direttamente dal segnale IR
6. IR OUT: Collegare il cavo IR incluso per la trasmissione del segnale IR. Assicuratevi che rimanga in vista in modo da poter essere raggiunto direttamente dal segnale IR del dispositivo
7. RS-232: Collegare ad un PC, Controller o altri dispositivo serialle tramite il terminale a 3 vie per la trasmissione di comandi RS-232
8. SERVICE: Riservata per eventuali usi futuri
9. ETHERNET: Collegare ad una rete o connessione internet - non collegare mai alla porta HDBaseT

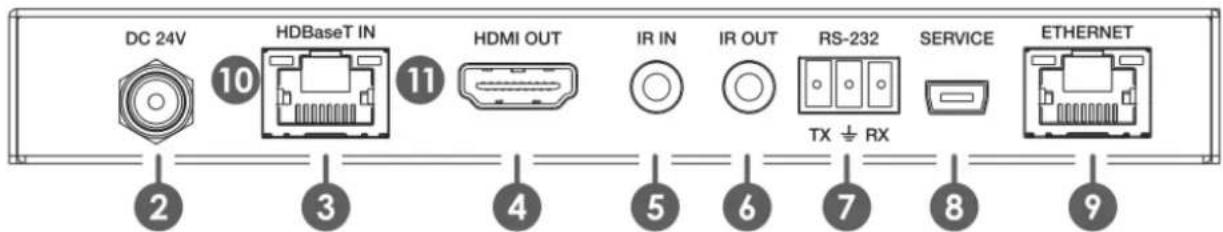

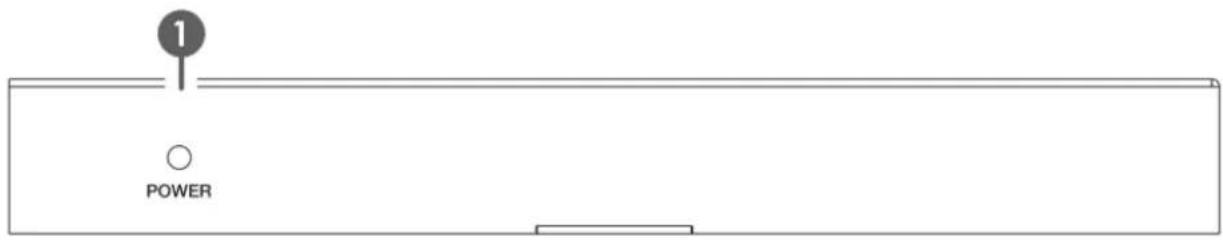

Ricevitore - fronte & retro

1. POWER: Si illumina quando l'unità è alimentata
2. DC 24V: Connettore per l'alimentatore 24V DC (se non è più connesso al trasmettitore)
3. HDBaseT IN: Collegare con la porta HDBaseT UOT del trasmettitore con un cavo Cat.6/7 dedicato per la trasmissione di tutti i segnali - non collegare esta porta ad una rete
4. HDMI OUT: Collegare ad un monitor HDMI tramite un cavo HDMI
5. IR IN: Collegare il cavo IR incluso per la ricezione del segnale IR. Assicuratevi che rimanga in vista in modo da poter essere raggiunto direttamente dal segnale IR
6. IR OUT: Collegare il cavo IR incluso per la trasmissione del segnale IR. Assicuratevi che rimanga in vista in modo da poter essere raggiunto direttamente dal segnale IR del dispositivo
7. RS-232: Collegare ad un PC, Controller o altri dispositivo serialle tramite il terminale a 3 vie per la trasmissione di comandi RS-232
8. SERVICE: Riservata per eventuali usi futuri
9. ETHERNET: Collegare ad una rete o connessione internet - non collegare mai alla porta HDBaseT

Ricevitore IR Emettitore IR

Utilizzo

Important! Prima di iniziare l'installazione, assicuratevi che tutti i dispositivi siano spenti.

Note: la lunghezza massima dei cavi HDMI è di 5m in ingresso e in uscita a risoluzioni sono a 4K 30Hz, o 2m a 4K 60Hz.

1. Collegate la sorgente HDMI al trasmettitore tramite un cavo HDMI di buona qualità.
2. Collegate il cavo di rete Cat.6/7 (lungo fino a 100m @ 1920x1080p o 70m @ 3840x2160p) alla porta HDBaseT OUT del Trasmettitore e alla porta HDBaseT IN del ricevitore. Consiglio l'utilizzo di un cavo U/UTP o F/UTP solid core.
3. Utilizzate un altro cavo HDMI per collegare il monitor HDMI all'uscita HDMI del ricevitore.
4. Collegate l'alimentatore al trasmettitore o al ricevitore per accenderlo.
5. Alimentate sorgente e monitor per completare l'installazione.

In aggiunta ai passaggi di base elencati qui sopra, l'Extender HDMI 2.0 18G più agli fornire le seguenti funzioni aggiuntive:

Ethernet 10/100

Trasmettitore e ricevitore hanno una singola porta RJ45 per la connessione ad una rete o Router, Switch, IP Camera, Access Point Wireless o Smart TV.

Seriale RS-232

Trasmettitore e ricevitore hanno un terminale seriale per l'estensione di segnali di controllo.

Infrarossi

Trasmettitore e ricevitore hanno porte IR In e Out, con due coppie di cavi IR. Questi cavi permettono di usare il telecomando di un dispositivo dal trasmettitore al ricevitore o vice versa.

Risoluzione dei problemi

Non c'è segnale video.

• Possono esserci differenze rilevanti in baste alla lunghezza/tipologia dei cavi utilizzati e nelle differenti ingressi dei vari HDTV HDMI 2.0 4K 60Hz. Se riscontraste problemi, seguite i seguenti passaggi:

• Provate un ingresso diverso sulla vostra HDTV.

• Riducete la lunghezza dei cavi HDMI in ingresso e in uscita (massimo 1m).

• Provate con un cavo HDMI 1m differente.

• Controllate che il connettore dell'alimentatore sia inserito correttamente e che i LED power siano illuminati sia sul trasmettitore che sul ricevitore.

• Controllate che il cavo Cat.6/7 sia inserito correttamente e che i LED verdi sulla parte sinistra delle porte HDBaseT siano illuminati.
• Controllate che i LED giali (Sync) sulla parte destra delle porte HDBaseT lampeggino, in caso contrario spegnete e riaccendete sorgente e monitor.
• Per alcuni dispositivi HDMI può essere usile scollegare e ricollegare il cavo HDMI per inizializzare di nuovo il riconoscimento e l'handshake HDMI.
• Spagnere tutti i dispositivi e riaccenderli nel seguente ordine: extender, monitor e sorgente.
• Ridurre la lunghezza del cavo Cat.6/7 e dei cavi HDMI usati, o usare cavi di qualità superiore.
