Tipo di prodotto	Saldatrice
Marca	Parkside
Modello	PESG 120 A1
Utilizzo previsto	Saldatura manuale ad arco con elettrodi rivestiti
Alimentazione di rete	230 V ~ 50 Hz
Corrente di saldatura	40 - 80 A
Tensione a vuoto	48 V
Potenza assorbita	4 kVA a 80 A
Diametri degli elettrodi	1,6 mm / 2,0 mm / 2,5 mm
Corrente consigliata per elettrodo	40 A (1,6 mm), 55 A (2,0 mm), 80 A (2,5 mm)
Fattore di marcia	217 s (1,6 mm), 116 s (2,0 mm), 64 s (2,5 mm) a 40°C
Protezione	IP21S
Classe di isolamento	H
Peso	10,6 kg
Cavo di alimentazione	H07RN-F 3x1,0 mm²
Cavo di saldatura	H01N2-D 1x10 mm²
Protezione termica	Sì, con spia luminosa
Accessori inclusi	Portaelettrodo, morsa di massa, schermo per saldatura, spazzola/martello per scorie, vetro per saldatura e protezione
Temperatura di stoccaggio	5°C a 30°C
Paese di origine	Non specificato, ma marchio tedesco

Domande frequenti - PESG 120 A1 PARKSIDE

Quali tipi di elettrodi posso utilizzare con il PESG 120 A1?

Puoi utilizzare elettrodi rivestiti con diametri 1,6 mm, 2,0 mm e 2,5 mm. La corrente di saldatura consigliata è rispettivamente 40 A, 55 A e 80 A.

Come regolare la corrente di saldatura?

Utilizzare la manopola di regolazione (6) situata sull'apparecchio. La corrente è regolabile da 40 a 80 A in base all'elettrodo e allo spessore del pezzo.

Cosa fare se la spia di surriscaldamento si accende?

L'apparecchio è dotato di protezione termica. Se la spia (7) si accende, lasciare raffreddare la saldatrice per alcuni minuti prima di riprendere la saldatura.

Come mantenere la saldatrice?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare una spazzola fine o un panno per rimuovere la polvere. Controllare regolarmente lo stato dei cavi e del portaelettrodo.

Posso saldare all'aperto?

No, l'apparecchio è progettato solo per uso interno. Proteggerlo da umidità e pioggia. Il suo grado di protezione IP21S non consente l'uso all'aperto.

Quali sono le istruzioni di sicurezza essenziali?

Indossare sempre una maschera per saldatura con vetro DIN 9-10, guanti isolanti asciutti e indumenti protettivi. Evitare di toccare i pezzi saldati caldi e non saldare in un ambiente umido.

Come accendere l'arco elettrico?

Tenere la maschera per saldatura davanti al viso e strofinare la punta dell'elettrodo sul pezzo da saldare come un fiammifero. Mantenere una distanza pari al diametro dell'elettrodo dopo l'accensione.

Cosa fare in caso di malfunzionamento?

Controllare prima l'alimentazione elettrica e le connessioni. Se il problema persiste, contattare il servizio post-vendita Parkside. Le riparazioni devono essere eseguite da personale qualificato.

Come conservare l'apparecchio?

Conservare in un luogo asciutto, al riparo dal gelo e fuori dalla portata dei bambini. La temperatura ideale è tra 5°C e 30°C. Conservare l'imballaggio originale se possibile.

Dove posso ordinare i pezzi di ricambio?

Per ordinare, indicare il tipo di apparecchio, il riferimento e il numero di identificazione. Visitare www.isc-gmbh.info per i prezzi correnti.

MANUALE UTENTE PESG 120 A1 PARKSIDE

Indicazioni per l'uso e per la sicurezza

Istruzioni per l'uso originali

GB

ARC WELDER

Prima di leggere aprir la pagina con le immagini e prendere confi denza con le diverse funzioni dell'apparecchio.

GB

IT/CH Indicazioni per l'uso e per la sicurezza Pagina 30

1. Introduzione 32
2. Avverenze di sicurezza 32
3. Descrizione dell'apparecchio ed elementi forniti 35
4. Utilizzo proprio 35
5. Simboli e caratteristiche tecniche 35
6. Montaggio della visiera protettiva per saldatura 36
7. Operazioni preliminari alla saldatura 37
8. Saldatura 37
9. Protezione da surriscaldamento 37
10. Trasporta 38
11. Manutenzione 38
    12.Conservazione. 38
12. Ordinazione di pezzi di ricambio 38
13. Smaltimento e riciclaggio 38

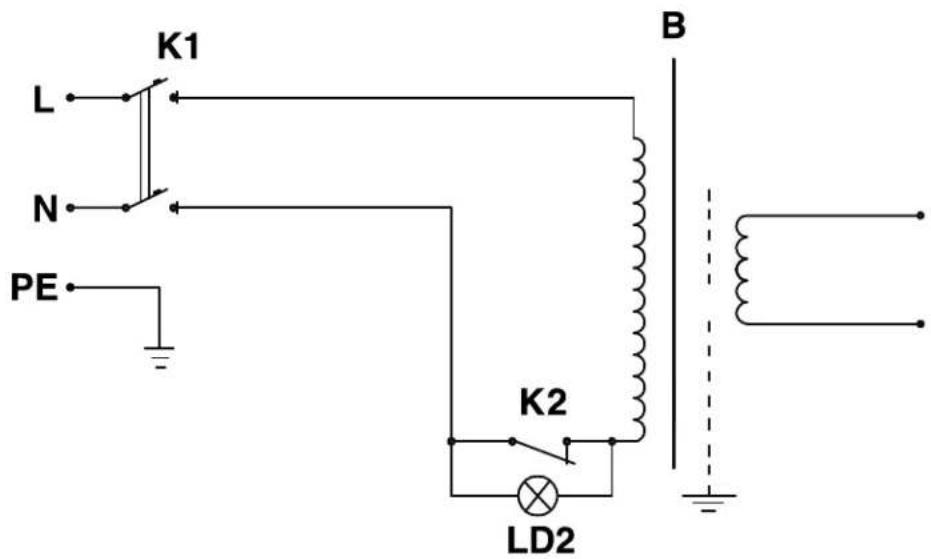

14. Schema eletrico 39
15. Dichiarazione di conformità 40
16. Certificato di garanzia 41

La ristampa o l'ulteriori coproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicità autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

IT/CH

Prima della messa in esercizio leggete e osservate le istruzioni per l'uso e le avventenze di sicurezza.

-31-

IT/CH

1.Introduzione

Complimenti per aver acquistato quello nuovo apparecchio.

Avete scelto un prodotto di alta qualità. Le istruzioni per l'uso fanno parte del prodotto. Esse contengono avventenze importanti per la sicurezza, l'uso e lo smaltimento. Prima di utilizzare il prodotto leggete con attenzione tutte le avventenze per l'uso e la sicurezza. Utilizzate il prodotto solo come descririto e per i settori di impiego indicati. Consegnateancheolta la documentazione secedete il prodotto a terzi.

2. Avvertenze di sicurezza

Da rispettare assolutamente

Aventimento!

Usate l'apparecchio soltanto secondo per lo scopo a cui è destinato indicate in queste istruzioni: saldatura manuale ad arco sotto gas inerte con elettro di rivestiti. Un uso improprio dell'apparecchio più essere fonte di pericololo per persone, animali e cose e comportare ad es. incendio dell'edifi cio, scosse elettriche e lesioniagli occhi. L'utilizzatore dell'apparecchio è responsabile della propria sicurezza e di quale dei terzi. Leggete assolutamente queste istruzioni per l'uso e rispetto le disposzioni.

Riparazioni o/e lavori di manutenzione devono essere eseguiti escludamente da persona qualificate.
Si devono usare solo i cavi per saldatura compresi tra gli elementi forniti (H07RN-F 3× 1,0mm^2 /H01N2 - D1× 10mm^2
Fate in modo che I'apparecchio venga tenuto con cura.
- Durante il funzionamento, l'apparecchio non deve essere posizionato vicino o direttamente appoggiato alla parete, in modo che sua sempre possibile l'aspirazione di aria atraverso le fessure di apertura. Assicuratve che l'apparecchio sa correttamente collegato alla rete (vedi 5). Evitate agli sollecitatione di trazione del cavo di alimentazione. Staccate la spina alla presa prima di mettere l'apparecchio in un'alto luogo.

• Fate attenzione allo stato del cavo per saldatura, del portalettro do nonché dei morsetti di massa; l'usura dell'isolamento e delle parti che conduccono corrente possono essere fonte di rischio e ridurre la qualità del lavoro di saldatura.
  La saldatura ad arco sotto gas inerte produc scintille, pezioni metallici fusi e fumo; ricordatevi perché di eliminare tutte le sostanze e/o materiali infiammabili dal posto di lavoro.
  Assicuratevi che vi sua sufficiente apporto di aria.
  Non effettuate lavori di saldatura su contentori, recipienti o tubi che abbiano contento liquidi infiammabili o gas. Evitate agli contatto diretto con il circuito della corrente di saldatura; la tensione a vuoto formazioni tra il portaelettrado e il morsetto di massa cui essere pericolosa.
  Non tenete o usate l'apparecchio in un ambiente umido o bagnato e in presenza di pioggia.
  Proteggete gli occhi con gli apposti vetri protettivi (DIN grado 9-10) da fissare sulla visiera protettiva per saldatura allegata. Indossate quanti e indumenti di protezione asciutti e privi di olio e grasso per non esporre la pelle ai raggi ultravioletti dell'arco voltaico.
  Nonutilizzate la soldatrice per scongelare tubazioni.
• Fate attenzione che l'apparecchio sia installato in posizione stabile. Nel caso in cui si trovizi un piano inclinato, deve essere assicurato eventualmente tramite fissaggio o bloccaggio delle ruote.

Pericolo!

Le radiazioni luminose dell'arco voltaico posso- sono danneggiare gli occhi e causare usioni sulla pelle.
La saldatura ad arco sotto gas inerte produce scintille e gocce di metallo fuso; il pezzo saldato comincia ad essere incandescente e rimane molto caldo a lungo. Non toccate perciò il pezzo da lavorare a mani nude.
- Durante la saldatura ad arco evaporano dei vapori che potrebbero essere nocivi. Ogni scossa elettrica può eventualmente causare la

IT/CH

morte.

Non avvincatevi direttamente all'arco voltai co nel raggio di 15m
Proteggete voi stessi (e le personne vicine) dagli eventuali effetti pericolosi dell'arco.
- Aventimento: a seconda delle condizioni di collegamento alla rete nel punto di allacciamento della saldatrice si possono verificare delle anomalie nella rete che sono ripercuotersi sugli altri utenti.

Advertisement!

In caso di sovraccarico della rete di alimentazione e del circuito di corrente si possono verifi care disturbi per与其他 utenti durante i lavori di saldatura. In caso di dubbio consultate l'ente di distribuzione dell'energia elettrica.

Fonti di pericolo durante la saldatura ad arco

Pericolol

Durante la saldatura ad arco si presentano diverse fonti di pericolo. Quindi è particolaremente importante per il saldatore rispetto le seguenti regole per non mettere in pericolo se stesso e gli altri e per evitare danni a persona e apparecchi.

Fate eseguire i lavori sulla parte della tensione di rete, ad es. su cavi, spine, prese, ecc. escludvamente da personale specializzato. Ci o vale particolarmente per la realizzazione di cavi intermedi.
In caso di incidenti分开e immeditatamente la fonte di corrente di saldatura alla rete.
Se si presentano delle tensioni elettriche di contatto, disinserite immediatamente l'apparecchio e fato. lo controllare da personale specializzato.
- Fate sempre attenzione che sul lato della corrente di saldatura i contatti elettrici siano in buono stato.
- Durante i lavori di saldatura indossate sempre entrambi i guanti isolanti. Questi proteggono da scosse elettriche (tensione a vuoto del circuito corrente di saldatura), radiazioni nocive (calore e raggi UV) nonché da metalli incandescenti e spruzzi di scorie.
Portate scarpe solide e isolanti che proteg

ganoanchein casodi umidita.Le scarpe
basse non sono adatte,datoche le gocce di
metallo incandescente che cadono possono
provocare usioni.

• Indossate indumenti adatti, non usate tessuti con fibre sintetiche.
  Non guardate I'arco voltaico ad occhio nudo, usate sempre la visiera protettiva dotata di vetro protettivo ai sensi della norma DIN. Oltre ai raggi di luce e di calore che sono provocare abbagliamenti o usioni, I'arco emette anche raggi UV. In caso di protezione insufficiente esta radiazione ultravioletta invisibile provoca una congiuntive molto dolorosa che si manifesta solo a distance di quale ora. Inoltre le radiazioni UV provocano sulle parti del corpo non protette effetti similia a quelli prodotti da esposizione eccessiva al sole.
• Anche persono o aiutanti che si trovino nelle vicinanze dell'arco voltaico devono essere informate dei pericoli e dotati dei dispositivi di protezione necessari; in caso di necessità realizzare delle pareti di protezione.
  Se si effettuano lavori di saldatura è necessario, soprattutto in ambienti risstetti, provedere ad un' aerazione sufficiente poiché si sviluppano fumo e gas nocivi.
  Non è consentito effettuire lavori di saldatura su serbatoi nei quali vengano conservati gas, carburanti, oli minerali o similianche se quosti sono vuoti da tempo, dato che residui di tali sostanze possono causare esplosioni.
• Nei locali a rischio di incendio e di esplosionne valgono disposizioni particulari.
  I giunti saldati esposti a forti sollecitazioni che devono rispondere assolutamente ai requisiti di sicurezza devono essere eseguiti sostanto da salvatori specializzati e certificati. Esempi al riguardo sono: serbatoi a pressione, guide di scorrimento, attacchi per rimorchio ecc.
• Avvertenze

Dovete assolutamente fare attenzione che il conduttore di protezione negli impianti elettrici o negli apparecchi cui essere distrutto, in caso di negligenza, alla corrente di saldatura, per es. se il morsetto di massa viene appoggiato sull'involucro della saldatrice che

IT/CH

è collegato con il conduttore di protezione dell'impiano elettrico. I lavori di saldatura vengono effettuali su un appearechio con atacco del conduttore di protezione. è ducque possibile eseguire operazioni di saldatura sull'apparechio sonova averere applicato il morsetto di massa. In tal caso la corrente di saldatura passa dal morsetto di massa all'apparechioattraverso il condutore di protezione. L'élevata corrente di saldatura può provocare la fusione completa del conduttore di protezione.

Le protezioni dei cavi sono le prese devono rispondere alle disposizioni (VDE 0100). Secondo queste disposizioni si devono usare soltanto protezioni o dispositivi automatici corrispondenti alla sezione del conduttore (per prese con messa a terra di max.16 Amp., fusibili o interrupttori automatici per 16 Amp.). Una protezione effecssiva può causare la bruciatura della linea o danni dovuti ad incendio dell'edificio.

Locali di piccole dimensioni e umidi

Attenzione!

Per lavori in ambienti stretti, umidi o caldi si devono usare spessori o strati intermedii isolanti nonché lunghi quanti di cuiolo aolti materiali non conduttori per isolare il corpo da pavimento, pareti, elementi conduttori dell'apparecchio o simili.

Se si utilizzato piccoli trasformatori di saldatura per lavori di saldatura che comportino un maggiore rischio elettrico, ad esempio in ambienti di piccole dimensioni con pareti che conduccono corrente (caldaie, tubi, ecc.), in luoghi umidi (indumenti di lavoro umidi), caldi (indumenti di lavoro intrisi di sudore), la tensione in uscita dell'apparecchio di saldatura in caso di funzioniamento a vuoto non deve superare i 42 Volt (valore effettivo). A causa dell' elevata tensione di uscita, l'apparecchio in tal caso non può essere utilizzato.

Indumenti protettivi

Attenzione!

• Durante il lavoro il saldatore deve essere protetto in ogni parte del corpo da radiazioni e uszioni mediante indumenti e dispositivi di protezione per il viso.
• Indossate sempre entrambi i guanti di protezione in materiale apposto (pelle). Assicurarsi che siano sempre in perfetto stato.
  Per proteggere gli indumenti da scintille e bruciature, indossate grembioli adatti. Se il tipo di lavoro lo richiede, ad esempio in caso di lavori di saldatura al di sopra della testa, occorre indossare una tuta protettiva e, se necessario, un casco.
  Il rivestimento protettivo usato e tutti gli accessori devono rispondere alla direttiva sui "Dispositivi individuali di protezione".

Protezione contro raggi eustioni

Attenzione!

• Con un cartello "Attenzione, non dirigere lo sguardo verso le fiamme!" richiamate l'attenzione sui rischi per la vista sul posto di lavoro. I luogi di lavoro sono da schermare per quanto possibile in modo da proteggere le persone che si trovino nelle vicinanze. Le personne non autorizzate devono essere tenute lontane dai lavori di saldatura.
  Nelle immediate vicinanze di posti di lavoro fissi le pareti non devono essere né chiare né lucide. Proteggete le finestre, almeno fino ad altezza uomini, contro il passaggio o il riverbero dei raggi, ad esempio con una pittura adatta.

IT/CH

3. Descrizione dell'apparecchio ed elementi forniti

3.1 Descrizione dell'apparechio (Fig. 1)

1. Maniglia di trasporto
2. Scala corrente di saldatura
3. Interru tlore ON/OFF
4. Morsetto di massa
5. Portaelettrodo
6. Manopola di regolazione per corrente di saldatura
7. Spia di controllo surriscaldamento
8. Visiera protettiva per saldatura
9. Spazzola metallica/martelling

k Telao per vetro protetivo

1 Vetro per soldatura
m Vetro protetilivo
n Bussole di attacco vetro protettivo
Dadi per impugnatura
p Viti per supporto
q Prigionieri vetro protetillo
r Impugnatura
s Telao della maschera per saldatura

3.2 Elementi forniti

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
  Togliete il materiale d'imballaggio e sono i fermi di trasporto / imballo (se presenti).
  Controllate che siano presenti tutti gli elementi forniti.
  Verificate che I'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibl, conservate I'imballaggio fino alla scadenza della garanzia.

Attenzione!

L'apparecchio e il materiale d'imballaggio non sono glacatolil I bambini non devono ricerca con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

4. Utilizzatoproprio

Con la saldatrice elettrica è possible saldare diversi metalli utilizzando i rispetti elettro di rivestiti.

L'apparecchio devese essere usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei danni e delle lesions di ogni tipo che ne risultino.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei danni e delle lesions di agli tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigiana o industriale. Non ci assumiamo una garanzia quando l'apparecchioiene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

5. Simboli e caratteristiche tecniche

EN60974-6

Norma europea per apparecchiature per saldatura ad arco e sorgenti di corrente di saldatura a servizio limitato (parte 6).

S

Simbolo per sorgenti di corrente di saldatura che sono adatte per la saldatura in ambiente con maggiore rischio elettrico.

50Hz

Corrente alternata e valore nominale della frequenza [Hz]

U。

Tensione nominale vuofo [V]

IT/CH

40A/19,6V-80A/21,2V

Corrente massima di saldatura e la relativa tensione di esercizio standardizzata [A/V]

#

Diametro dell'elettro [mm]

1

Corrente di saldatura [A]

t.

Tempo di carico medio [s]

t

Tempo di ripristino medio [s]

1\~50Hz

Presa di rete; numero di fasi nonché symbolo della corrente alternata e valore nominale della frequenza

Non tenete e non usate l'apparecchio in un ambiente umido o bagnato e molto la pioggia. L'apparecchio è stato concepito solo per essere usato in interni.

U

Tensione di rete [V]

1max

Valore nominale massimo della corrente di rete [A]

1

Valore effettivo della corrente massima di rete [A]

IP21S

Tipodi protezione

H

Classe di isolamento

Collegamento portalettrodo

Collegamento morsetto di massa

Collegamento alla rete: 230 V ~ 50 Hz

Corrente di saldatura (A)

con cos = 0,73 .. 40-80

Tensione a vuoto (V) 48

Potenza assorbita: .4 kVA per 80 A cos φ = 0,73

Protezione (A) 16

Peso: 10,6 kg

I tempi di saldatura valgono solo in caso di temperatura ambiente di 40^ C.

6. Montaggio della visiera protettiva per saldatura

(Fig. 3-9)

• Mettete il vetro per saldatura (I) e sopra adesso il vetro protetitivo trasparente (m) nel te laio per il vetro protetitivo (k) (Fig. 3).
• Inserite i prigionieri del vetro protettivo (q) dall'esterno nei fori nel telaio della maschera per saldatura (s). (Fig. 4)
• Mettete il tetiao per il vetro protettivo (k) con vetro per saldatura (l) e vetro protettivo trasparente (m) dall'interno nella cavity nel tetiao della maschera per saldatura (s) e inserite le bussole di attacco (n) sui prigionieri del vetro protettivo (q) fino a che non scattano in posizione, fissandoosi il tetiao per il vetro protetivo (k). Il vetro protettivo trasparente (m) delve essere poggiare sul lato esterno. (Fig. 5)
• Piegate versus l'interno il bordo superiore del telaio della maschera per saldatura (s) (Fig. 6/1.) e gli angoli del bordo superiore (Fig. 6/2.). Piegate poi versus l'interno i lati esterni del telaio della maschera per saldatura (s) (Fig. 6/3.) e collegateli premendo con forza gli angoli del bordo superiore e i lati esterni.

IT/CH

Ad agli lato si devono sentire 2 chiari click quando i prigionieri scattano in posizione (Fig. 6/4.)

• Quando i due angoli superi diella maschera per saldatura sono collegati come indicato in Fig. 7, inserite dall'esterno le viti per il supporto (p)attraverso i 3 fori della maschera. (Fig.8)
  Girate la maschera per saldatura e,infilate I'impugnatura (r)attraverso i filetti delle 3 viti per il supporto (p).Avvitate I'impugnatura (r) con i 3 dadi per il supporto (o) alla maschera per saldatura.(Fig.9).

7. Operazioni preliminari alla saldatura

Il morsetto di massa (4) viene fi ssato direttamente sul pezzo da saldare o alla base su cuiesso poggia. Attenzione, assicuratve che vi sia contatto diretto con il pezzo da saldare. Evitate quindi superfi ci verniciate e/o materiali isolanti. Il cavo portaelettro di dotato all'estremita di un morsetto speciale (portaeletrodo (5)) che ha la funzione di serrare l'elettro.

Durante la saldatura utilizesse sempre la visiera protettiva (8), che protege gli occhi dalle radiazioni luminose provenienti dall'arco voltaico, consentendo tutte a guardare chiaramente il materiale da saldare.

8.Saldatura

Dopo aver effettuato tutti i collegamenti elettrici per l'alimentazione di corrente e per il circuito di saldatura si cui procedere come segue. Inserite l'estremità non rivestita dell'elettrodo nel portaelettredi (5) e collegate il morsetto di massa (4) con il pezzo da saldare. Assicuratvei che vi sia un buon contatto elettrico.

Inserire l'apparecchio mediente interrutatore ON/ OFF (3) e regolate la corrente di saldatura con la manopola di regolazione (6). A seconda dell'elettrodo che si intende usare.

Tenete la visiera protettiva davanti al viso e sfregate la punta dell'elettrodo sul pezzo da saldare

allo stesso modo in cui si accende un fi ammifero.
Questo è il modo migliorare per innescare l'arco voltaico.

Eseguite un test con un pezzo di prova per verifi -care se sono stati scelti l'elettrodo e l'intensità di corrente adatti.

elettrodo (mm) .Corrente di saldatura (A)

1,6 40
2 55
2,5 80

Attenzionel

Non picchiettate il pezzo da saldare con l'elettro: potrebbero verifi carsi danni e renderere più difficile l'innesco dell'arco voltaico.

Non appena innescato l'arco cercate di manenere una distanza dal pezzo da saldare che corrisponda al diametro dell'elettro utilizzato. Per quanto possibile la distanza dovrebbe rimanere costante durante la saldatura. L'inclinazione dell'elettro nella direzione di lavoro dovrebbe essere di 20/30 gradi.

Attenzione!

Utilizzare sempre una pinza per togliere gli elettrrodi usati o per spostare pezioni appena saldati. Fate attenzione che il portaelettro do (5) dopo la saldatura sua sempre riposto su materiale isolante. Le scorie devono essere tolte solo dopo che il giunto si sa raffreddato.

Se si prosegue la saldatura in un giunto che presenti un'interruzione occorre prima togliere le scorie dal punto da dove si ricomincia.

9. Protezionedasurriscaldamento

La saldatrice è dotata di una protezione da surriscaldamento che protege il trasformatore di saldatura. Se scatta la protezione da surris-caldamento si illumina la spia di controllo (7) dell'apparecchio. Fate raffreddare la saldatrice per quale minuto.

IT/CH

10.Trasporto

Durante il trasporto della saldatrice, dovete prima togliere la spina alla presa di corrente e il morsetto di massa dal pezzo da lavorare. Poi i cavi devono essere avvolti in modo corretto. La saldatrice può quindi essere trasportata in un'alto luogotramite la maniglia di trasporto (1).

11. Manutenzione

L'apparechio deve essere pulito regolarmente alla polvere e dallo sporco. É consigilabile eseguire la pulizia con un panno o una spazzola fine.

12.Conservazione

Conservate l'apparecchio e i loro accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30^ . Conservate l'elettROUTENSILE nell'imballaggio originale.

13. Ordinazione di pezzi di ricambio

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparechio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

14. Smaltimento e riciclaggio

L'apparecchio si trova in una confesezione per evitare i dati dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato.

L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifi uti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2002/96/CE sui rifi uti de apparentechipature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separamente e venire smaltiti in modo ecocompatibile.

Alternative di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternatively, inverse della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio.

L'apparecchio vecchio più agli venire segnato ad un centro di raccolta che provvede poi allo smaltimento seconde le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliarienza elementi elettrici forniti insieme ai vecchi apparecchi.

IT/CH

15. Schemaelettrico

IT/CH

16. Dichiarazione di conformità

17. Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'apparecchio non dovesse tutavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizione anche Telefonicamente al numero del servizio assistenza molto significato. Per la rivendicazione dei diritti di garanzia vale quello segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sotuzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigianole o industriiale. Un contratto di garanzia non viene concluso quando l'apparecchio viene usato in imprese commerciali, artigianali o industrialli, o con attività equivalenti. Dalla nostra garanzia sono esclude inolte le prestazioni di risarcimento per danni dovuti al trasporto o dati causati alla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improperio o illecito (come per es. sovraccarico dell'apparecchio o utilizzato di utensili o accessori non consentiti), alla mancata osservanza delle norme di sicurezza e di manutenzione, alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere), dall'impiego della forza o dall'infl usso esterno (come per es.+dani dovuti a caduta) e dall'usura normale e dovuta all'impiego. Ciò vale particulamente per batterie, per esse concediamo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già effettuati interventi sull'apparecchio.
3. Il periodo di garanzia è 3 anni e inizi alla data d'acquisto dell'apparechio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. É esclude la rivendicazione di diritti di garanzia après la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparechio non comporta una prerogha del periodo di garanzia e con这一点a prestazione per l'apparechio o per pezioni di ricambio eventually installati non inizi un nuovo periodo di garanzia. Questo valeanche nel caso si ricorra ad un servizio sul posto.
4. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo sulla indicato. Allegate lo scontrino di casa in origine o un'altra prova d'acquisto che riporti la data. Conservate bene perciò lo scontrino di casa come provale il motivo di reclamo nel modo più detagliato possibile. Se il dilietto dell'apparecchio rientra nella sua prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.

Einhell Schweiz AG

Versione delle informazioni : Last Information Update: 11/2012

Ident.-No.: 15.490.58 112012 - CH

IAN 85053
