MANUALE UTENTE GCH 981NA2TS CANDY

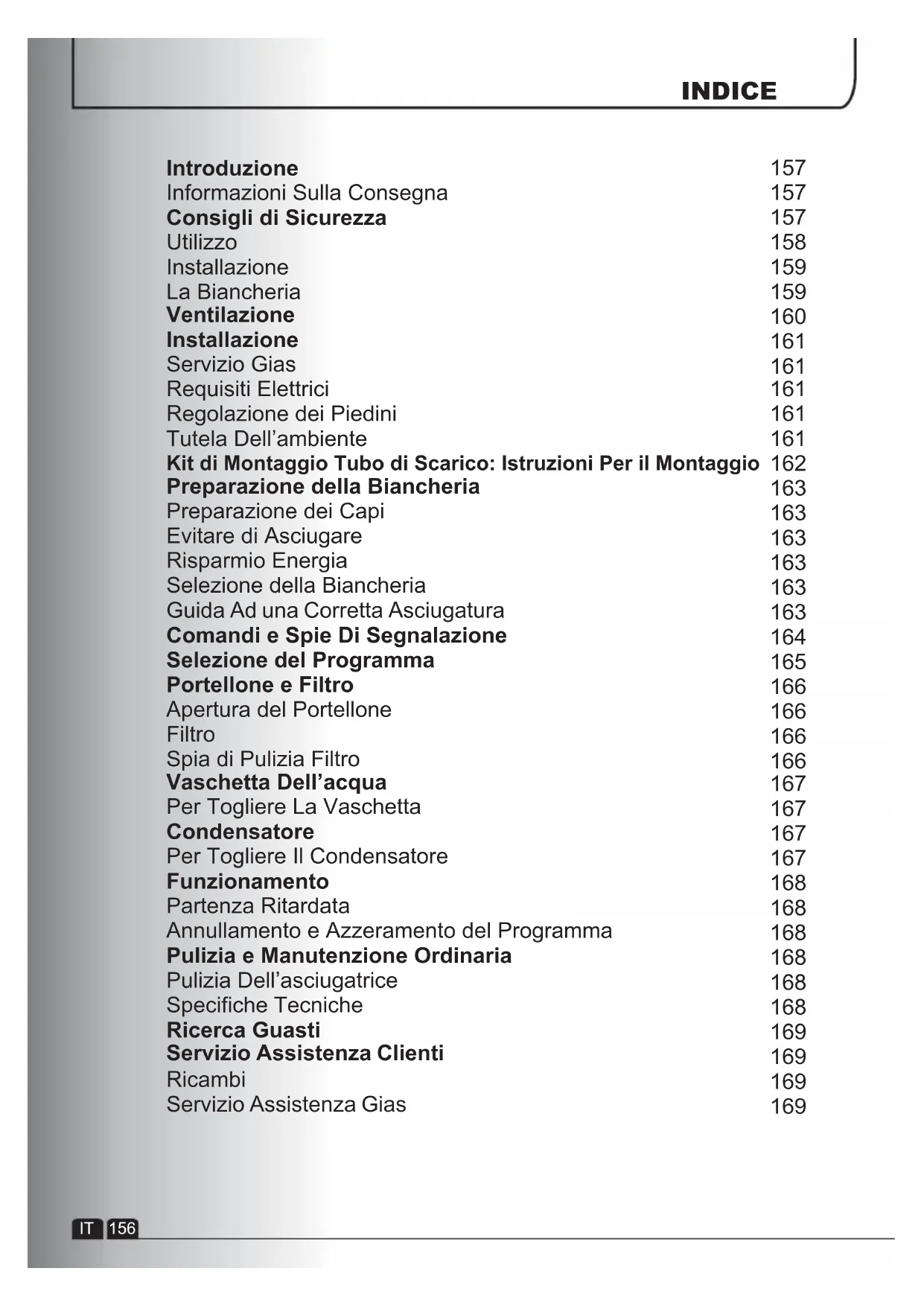

Introduzione Informazioni Sulla Consegna Consigli di Sicurezza Utilizzo Installazione La Biancheria Ventilazione Installazione Servizio Gias Requisiti Elettrici Regolazione dei Piedini Tutela Dell’ambiente Kit di Montaggio Tubo di Scarico: Istruzioni Per il Montaggio Preparazione della Biancheria Preparazione dei Capi Evitare di Asciugare Risparmio Energia Selezione della Biancheria Guida Ad una Corretta Asciugatura Comandi e Spie Di Segnalazione Selezione del Programma Portellone e Filtro Apertura del Portellone Filtro Spia di Pulizia Filtro Vaschetta Dell’acqua Per Togliere La Vaschetta Condensatore Per Togliere Il Condensatore Funzionamento Partenza Ritardata Annullamento e Azzeramento del Programma Pulizia e Manutenzione Ordinaria Pulizia Dell’asciugatrice Specifiche Tecniche Ricerca Guasti Servizio Assistenza Clienti Ricambi Servizio Assistenza Gias

169INTRODUZIONE Leggere attentamente le istruzioni per un corretto funzionamento della macchina. Questo opuscolo fornisce importanti linee guida per una manutenzione,un uso e un'installazione sicuri. Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di questa macchina. Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari. Informazioni sulla Consegna Controllare che al momento della consegna la macchina sia dotata dei seguenti componenti: ჀLibretto di istruzioni ჀCertificato di garanzia ჀEtichetta efficienza energetica La mancata osservanza di tale procedura potrebbe compromettere la sicurezza dell’apparecchio. La chiamata può essere soggetta a pagamento se le cause di malfunzionamento della macchina sono attribuibili a un uso improprio. Verificare che durante il trasporto la macchina non abbia subito danni. In caso contrario, rivolgersi al Centro Assistenza GIAS.

CONSIGLI DI SICUREZZA

Utilizzo Ⴠ Questo apparecchio può essere utilizzato da bambini di 8 anni e oltre e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all’utilizzo sicuro dell’apparecchio e che capiscano i pericoli del suo utilizzo. Evitare che i bambini giochino con la lavatrice o che si occupino della sua pulizia e manutenzione senza supervisione. ჀATTENZIONE L’uso improprio dell’asciugatrice può provocare rischio di incendio. Ⴠ Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio: - aree di ristoro di negozi, uffici o altri ambienti di lavoro; - negli agriturismo; - dai clienti di hotel, motel o altre aree residenziali simili; - nei bed & breakfast. Un utilizzo diverso da quello tipico dell’ambiente domestico, come l’uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore. Qualsiasi danno all’apparecchio o ad altro, derivante da un utilizzo diverso da quello domestico (anche quando l’apparecchio è installato in un ambiente domestico) non sarà ammesso dal costruttore in sede legale. Ⴠ Questa macchina è prevista unicamente per uso domestico, ovvero per l’asciugatura di capi e indumenti per la casa.

157ჀLa macchina qui descritta deve essere utilizzata esclusivamente per lo scopo al quale è destinata secondo quanto illustrato nel presente libretto. Prima di attivare la macchina, accertarsi di avere letto attentamente e compreso le istruzioni d’uso e di installazione. Ⴠ Non toccare l’asciugatrice con mani o piedi umidi o bagnati. Ⴠ Non appoggiarsi al portellone per caricare la macchina; non utilizzare il portellone per sollevare o spostare la macchina. Ⴠ Non consentire ai bambini di giocare con la macchina o con i suoi comandi. Ⴠ ATTENZIONE Non utilizzare il prodotto se il filtro antifilacce non è correttamente posizionato o risulta danneggiato; il filtro non è ignifugo. Ⴠ ATTENZIONE Se è esposto il simbolo indicante il riscaldamento della superficie ,quando l’asciugatrice è in funzione la temperatura può essere superiore a 60 gradi C. Ⴠ Staccare la spina dalla presa elettrica. Prima di pulire la macchina, staccare sempre la spina. Ⴠ Se si presume che la macchina sia guasta, non continuare ad usarla. Ⴠ Evitare che sul pavimento attorno alla macchina si raccolgano filacce e pelucchi. Ⴠ Dopo il ciclo di asciugatura, l’interno del cestello può essere molto caldo. Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare completamente la macchina. Ⴠ L'ultima parte del ciclo di asciugatura viene fatta senza calore (ciclo freddo) per assicurare che i capi siano lasciati ad una temperatura che non li danneggi. Ⴠ Massimo carico di asciugatura: far riferimento all'etichetta energetica 8 kg. Ⴠ L'asciugatrice non dev'essere usata se sono stati usati prodotti chimici per il lavaggio ჀATTENZIONE: mai fermare un' asciugatrice prima della fine del ciclo di asciugatura senza che tutti i capi siano rimossi velocemente e separati in modo che il calore si dissolva INTRODUZIONE

CONSIGLI DI SICUREZZA

158Installazione La Biancheria Ⴠ Prima dell’uso, controllare che il prodotto non presenti segni visibili di danni. Non usare in caso di danni e contattare il Servizio Assistenza GIAS. Ⴠ Non utilizzare adattatori, connettori multipli e/o prolunghe. Ⴠ Non installare l’asciugatrice vicino ai tendaggi e rimuovere tempestivamente eventuali oggetti caduti dietro la macchina. Ⴠ L'apparecchio non deve essere installato dietro una porta che può essere chiusa a chiave, una porta scorrevole o una porta i cui cardini siano sul lato opposto rispetto a quelli dell'asciugatrice. ● Non asciugare capi non lavati nell'asciugatrice. Ⴠ ATTENZIONE Evitare di asciugare articoli trattati con prodotti di pulizia a secco. ● ATTENZIONE In determinate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. Articoli in gommapiuma (lattice), cuffie da doccia, tessuti impermeabili, articoli in caucciù e vestiti o cuscini imbottiti con gommapiuma NON VANNO asciugati nell'asciugatrice. Ⴠ Leggere attentamente le etichette con le istruzioni di INTRODUZIONE

CONSIGLI DI SICUREZZA

lavaggio per conoscere le caratteristiche dell’asciugatura idonea. Ⴠ Gli indumenti devono essere introdotti nell’ asciugatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano. EVITARE di caricare nel cestello indumenti ancora gocciolanti. Ⴠ Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti accendini o fiammiferi ed EVITARE ASSOLUTAMENTE l’uso di prodotti infiammabili in prossimità della macchina. Ⴠ Evitare ASSOLUTAMENTE di asciugare tende in fibra di vetro. La contaminazione dei capi con le fibre di vetro può infatti dar luogo a fenomeni d’irritazione cutanea. Ⴠ I capi che sono stati macchiati con sostanze come olio da cucina, acetone, alcol, petrolio, cherosene, smacchiatori, acquaragia, cere e sostanze per rimuovere le cere dovrebbero essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice. ჀGli ammorbidenti o prodotti simili dovrebbero essere utilizzati come specificato nelle rispettive istruzioni.

159Il locale in cui viene installata l’asciugatrice deve essere adeguatamente ventilato onde evitare che i gas provenienti da apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove l’asciugatrice è in funzione. Installare il retro della macchina vicino al muro o ad una parete verticale ჀCi dovrebbe essere uno spazio di almeno 12 mm tra la macchina e qualsiasi ostruzione. La valvola interna ed esterna dovrebbe essere tenuta lontana da ostacoli. Per assicurare un'adeguata ventilazione lo spazio tra la parte inferiore della macchina e il pavimento non dev'essere ostruito Ⴠ Non scaricare l’ aria nella canna fumaria utilizzata per lo scarico di fumi provenienti da attrezzature funzionanti a gas o altri combustibili. Ⴠ Controllare periodicamente che attorno all’asciugatrice vi sia una buona circolazione d’aria, senza impedimenti di sorta. Ⴠ Dopo l’ uso ispezionare il filtro antifilacce e, se necessario, pulirlo. Ⴠ Rimuovere tempestivamente eventuali oggetti caduti, dietro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell’aria. Ⴠ EVITARE ASSOLUTAMENTE d’ installare la macchina contro tendaggi. VENTILAZIONE INTRODUZIONE

CONSIGLI DI SICUREZZA

Ⴠ Nel caso in cui l'asciugatrice fosse installata sopra una lavatrice, dev'essere usato un'accessorio su misura per separarli, considerando la seguente configurazione. - Kit Mod 35100019: per una macchina profonda almeno 49 cm - Kit Mod 35900120: per una macchina profonda almeno 51 cm Ⴠ Il kit dovrebbe essere uno di quelli sopra indicati, ottenibile dal nostro servizio ricambi. Le istruzioni per l'installazione della macchina e di tutti gli accessori, sono fornite con il kit.

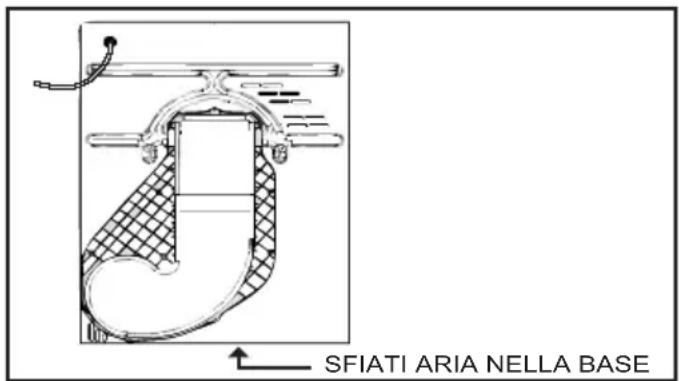

SFIATI ARIA NELLA BASE

Importante: durante il trasporto mantenere in posizione verticale l'asciugabiancheria. Se necessario ribaltarla esclusivamente nel lato indicato in figura. Attenzione: se il prodotto è stato ribaltato non correttamente prima di avviarlo attendere almeno 4 ore in modo tale che l'olio possa scorrere nuovamente nel compressore. In caso contrario il compressore può subire danni.

Ⴠ Tutti i materiali utilizzati per l’imballaggio sono ecologici e riciclabili. Smaltite l’imballaggio con metodi ecologici. Presso il comune di residenza si potranno reperire ulteriori informazioni sui metodi di smaltimento. Ⴠ Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell’alimentazione dalla presa, tagliare il cavo dell’alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all'interno della lavatrice, rompere i cardini o la chiusura dell’oblò. Tutela dell’ambienteServizio GIASAi fini della durata e del buon funzionamento della macchina, per gli eventuali interventi di assistenza o riparazione consigliamo di rivolgersi esclusivamente al servizio assistenza autorizzato GIAS

Nel caso in cui la macchina non funzioni correttamente o sia fuori uso, spegnere e staccare la spina dalla presa. Per la riparazione, rivolgersi al Centro Assistenza GIAS. INSTALLAZIONE Requisiti Elettrici Regolazione dei Piedini Una volta posizionata la macchina, si dovrebbe procedere alla regolazione dei piedini, per garantire una perfetta messa in bolla. Le asciugatrici sono state progettate per funzionare ad una tensione di 220-240V, 50 Hz monofase. Controllare che il circuito dell’alimentazione sia idoneo per valori di corrente di almeno 6A.L’elettricità può essere estremamente pericolosaL’apparecchio deve essere opportunamente collegato a terra.La presa e la spina dell’apparecchio devono essere dello stesso tipo.Non utilizzare adattatori multipli e/o prolunghe.Una volta completata l’installazione, la spina deve risultare accessibile e facilmente scollegabile.L’apparecchio con marchio CE è conforme alle direttive europee 2004/108/EC, 2006/95/EC e successive modifiche.Nel caso risulti danneggiato, il cavo di alimentazione dell’apparecchio dev’essere prontamente sostituito con apposito cavo reperibile ESCLUSIVAMENTE presso il servizio di ricambi. L’installazione deve essere effettuata da persone competenti. La chiamata può essere soggetta a pagamento, se le cause di malfunzionamento della macchina sono attribuibili a un’installazione non corretta. Non inserire la spina nella presa e non accen-dere la macchina finché l’installazione non sarà stata completata. Ai fini della sicurezza personale è essenziale che l’asciugatrice venga installata correttamente. In caso di dubbi sull’installazione, rivolgersi al Servizio Assistenza GIAS.Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/EU sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE). Direttiva Europea 2012/19/EUI RAEE contengono sia sostanze inquinanti (che possono cioè avere un impatto negativo anche molto pesante sull'ambiente) sia materie prime (che possono essere riutilizzate). E' perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime.Ogni cittadino può giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola:- i RAEE non vanno mai buttati nella spazzatura indifferenziata.- i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.IT

EN 5 KIT DI MONTAGGIO TUBO DI SCARICO: ISTRUZIONI PER IL MONTAGGIO AVVERTENZA! Prima di eseguire qualsiasi operazione, spegnere l’asciugatrice e staccare la spina dalla presa principale. Per non dover svuotare il contenitore dell’acqua dopo ogni ciclo di asciugatura, si può convogliare l’acqua normalmente raccolta durante il ciclo di asciugatura direttamente in un tubo di scarico delle acque di scolo (lo stesso sistema di scarico usato nei lavandini di Casa). Le leggi locali sullo smaltimento delle acque vietano la connessione ai canali a cielo aperto. Il sistema di scarico delle acque di scolo va collocato accanto all’asciugatrice. Il kit è composto: 1 tubo flessibile, 1 connettore per tubo flessibile dritto, 1 morsetto per tubo e una fascetta di plastica. Montare i Componenti del Kit Come di Seguito Riportato: 1.Svitare e rimuovere le 3 viti sul retro della macchina, mante-nendo in posizione il bordino di finitura del piano di lavoro.

2. Rimuovere il bordino di

finitura del piano di lavoro posteriore, poi rimuovere anche il piano di lavoro superiore, facendolo scorrere con delicatezza verso il retro della macchina.

dell’acqua di scolo è posto sul lato destro della macchina (guardando dal retro). Sopra il contenitore dell’acqua è posto un tubo grigio flessibile, fissato a un collegamento a ponte. Utilizzando una pinza, rimuovere dal ponte il morsetto di bloccaggio del tubo.

4. Rimuovere il tubo

flessibile dal ponte.

5. Collegare il tubo

flessibile del kit al tubo flessibile rimosso dal ponte, utilizzando il connettore e I morsetti per il tubo forniti.

6. Rimuovere il coperchio

del contenitore dell’acqua Posto sul retro della macchina, rimuovendo le due viti e sganciandolo. .7. Rompere la linguetta posta sul lato del coperchio, riposizio-nare il coperchio sulla macchina e fissare nuovamente le viti. A questo punto si dovrebbe vedere un foro sul retro del mobile, accanto al coperchio.

8. Far passare il tubo

flessibile di scarico attraverso il foro di entrata nel mobile.

9. Collocare il tubo grigio

nello spazio libero della vaschetta e fissare l’intero blocco del tubo al ponte, utilizzando la fascetta di plastica.

10. Ricollocare il piano di

lavoro facendolo scorrere di nuovo nella posizione di partenza, e accertandosi che il tubo flessibile non sia incastrato. Ricollocare in posizione anche il bordino di finitura del piano di lavoro posteriore, utilizzando le 3 viti.

11. Collegare il nuovo

tubo flessibile di scarico al tubo dell’acqua di scolo. Accertarsi che il nuovo tubo flessibile non si pieghi quando si spinge in posizione l’asciugatrice. Accertarsi di rispettare le linee guida, come mostrato, quando si fissa la posizione del nuovo tubo flessibile esterno.

collegamento alla presa di rete principale.

13. Dopo avere svuotato

il contenitore dell’acqua di scarico, per dare inizio al programma di asciugatura basterà accendere la macchina con il tasto ON (e premere nel caso dei modelli elettronici il pulsante ‘START’).. .

Prima di utilizzare l’asciugatrice per la prima volta: Ⴠ Leggere attentamente il presente libretto d’istruzioni.Ⴠ Togliere tutti gli articoli presenti all’ interno del cestello.Ⴠ Pulire l’interno del cestello e il portellone con un panno umido in modo da eliminare l’eventuale polvere depositata durante il trasporto.Preparazione dei CapiVerificare che la biancheria da asciugare sia idonea per l’asciugatura meccanica, come indicato dai simboli sull’etichetta di lavaggio dei vari articoli. Controllare che le chiusure siano chiuse e le tasche vuote. Girare i capi con il rovescio all’esterno. Introdurre i capi nel cestello uno ad uno, in modo che non si aggroviglino.Articoli di lana, seta, tessuti delicati, calze di nylon,ricami delicati, tessuti con decorazioni metalliche, indumenti con guarnizioni in PVC o in pelle, scarpe da ginnastica, articoli pesanti come sacchi a pelo ecc.IMPORTANTE: Evitare di asciugare articoli preventivamente trattati con prodotti di pulizia a secco o capi in gomma (pericolo d’incendio o esplosione).Evitare Di Asciugare:Risparmio EnergiaIntrodurre nell’asciugatrice solo biancheria accuratamente strizzata a mano o centrifugata a macchina. Quanto più asciutta è la biancheria, tanto più rapido è il tempo richiesto per l’asciugatura, con conseguente risparmio di consumo elettrico.COSA FARE SEMPRE● Cercare sempre di far lavorare la macchina a pieno carico di biancheria: si risparmia tempo ed elettricità.● Prima di ogni ciclo di asciugatura verificare SEMPRE che il filtro sia pulito.COSA NON FARE MAIჀNon superare mai il peso massimo: si perde tempo e si consuma più elettricità.Ⴠ Evitare di caricare capi ancora gocciolanti: si rischia di rovinare la macchina.Selezionare La Biancheria Nel Modo Seguente:Peso Massimo di Asciugatura Ⴠ Capi in cotone Max. 8 kg Ⴠ Capi sintetici Max. 4 kg Non sovraccaricare il cestello, in quanto I capi ingombranti, a caldo, possono superare il carico massimo consentito. (per esempio sacchi a pelo e piumoni)● In base ai simboli delle etichette di lavaggio Le etichette di lavaggio sono apposte sul collo o sulle cuciture interne: Articolo idoneo per l’asciugatura meccanica. Asciugatura ad alta temperatura. Solo asciugatura a bassa temperatura. Articolo non idoneo all’asciugatura meccanica. Se il capo è sprovvisto di etichetta di lavaggio, si deve presumere che non sia idoneo all’asciugatura meccanica.Ⴠ In base al quantitativo ed alla pesantezza Se il carico è superiore alla capacità della macchina, separare i capi in base alla pesantezza (p. es., separare gli asciugamani dalla biancheria leggera).Ⴠ In base al tipo di tessuto Articoli di cotone/lino: Asciugamani, jersey di cotone, biancheria da tavola/letto.Articoli sintetici: Camicette, camicie, tute ecc. in poliestere o poliammide e misti cotone/sintetici.● In base al grado di asciugatura Selezionare tra: capi asciutti da stirare, capi pronti da riporre ecc. Per i capi delicati premere il pulsante ,impostando una temperatura di asciugatura ridotta.

PREPARAZIONE DELLA BIANCHERIA

Durante gli ultimi 15 minuti (approssimativa-mente) i capi sono sempre asciugati con aria fredda. Guida Ad Una Corretta Asciugatura Il ciclo standard ASCIUTTO NO-STIRO ( ) è quello a maggior efficienza energetica e il più adatto per un'asciugatura di un normale bucato bagnato in cotone. La tabella sotto mostra la durata e il consumo energetico indicativi dei principali programmi di asciugatura Consumo di energia modalità "stand-by» Consumo di energia modalità "spento" 0,2 W 0,75 W CICLO CARICO ENERGIA DURATA (kWh) (Min) Perfect Home PIENO PIENO PIENO PIENO MEZZO Asciutto No-Stiro Asciutto No-Stiro Asciutto Pronto-stiro Asciutto Armadio (kg)

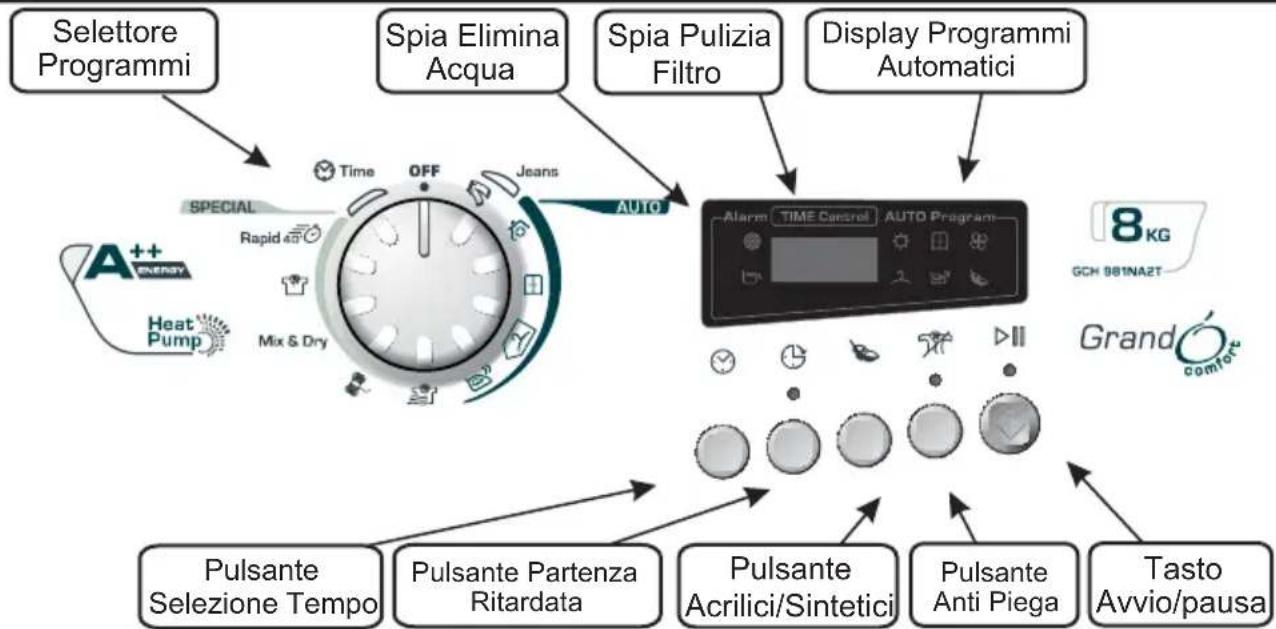

Pulsante Selezione Tempo Selettore Programmi Pulsante Acrilici/Sintetici Pulsante Anti Piega Spia Pulizia Filtro Display Programmi Automatici Tasto Avvio/pausa Pulsante Partenza Ritardata Spia Elimina Acqua Questa asciugatrice è dotata di un sensore di asciugatura che permette di scegliere il programma preferito in base al carico, fermandosi quando la biancheria all’interno è pronta. Per carichi ridotti o tessuti già parzialmente asciutti, si consiglia di selezionare un programma a tempo, premendo il pulsante “Tessuti Delicati” per avere una temperatura ridotta all’interno del cesto. Nel caso il sensore non rilevi la presenza del carico, l’asciugatrice funzionerà solo per 10 minuti, per poi passare alla fase di raffreddamento. Se il carico è troppo abbondante o eccessivamente bagnato, l’asciugatrice funziona in automatico per 3 ore, passando poi alla fase di raffreddamento. In ogni caso, la fase di raffreddamento viene sempre effettuata a fine ciclo con aria fredda e ha una durata media di 15 minuti. Manopola: Ruotando in entrambe le direzioni, consente di selezionare il programma desiderato. Selezione Tempo : Permette di modificare la durata del programma scelto; può essere utilizzato solo per alcuni programmi . Partenza Ritardata : Dà la possibilità all’utente di ritardare la partenza del ciclo di asciugatura, ad esempio per sfruttare gli orari in cui l’elettricità costa meno (vedi sezione dedicata). Tessuti Delicati (simbolo):Premendo questo pulsante, si spegne la spia e si accende la spia delicati ; l’asciugatura avverrà a temperature ridotte per una maggiore cura dei tessuti. Anti-Piega : Consente di programmare un ciclo anti-piega a fine asciugatura, mantenendo il cesto in movimento e non facendo appesantire i panni asciutti. Cool down : Si accende quando il ciclo è nella fase finale di raffreddamento. Avvio/Pausa : Serve per dare inizio al programma selezionato o bloccare il ciclo. Programmi automatici: A seconda del programma scelto, si accenderanno le relative spie (vedere elenco programmi); la spia ECO indica che è stato scelto un programma a basso consumo. Pulizia filtro : Quando si accende questa spia, è necessario pulire il filtro. Tanica acqua : Questa spia si accende per ricordare di svuotare la tanica dell’acqua di condensa. Pannello di Comando e Spie Luminose

SELEZIONE DEL PROGRAMMA

Programma Ravviva Lana Mix & Dry Rapido 40’ Camicie Tempi Jeans Anti piega Asciutto Pronto-stiro Asciutto Armadio Asciutto No-Stiro Ideale per Capi che si preferisce mantenere leggermente più umidi, in modo da facilitare la stiratura. Durata: circa 1 ora e 50 min. Capi che si preferisce non stirare, ma appendere direttamente dopo l’asciugatura. Durata: circa 2 ore e 30 min. Capi che possono essere ripiegati, senza stirarli, come maglie in tessuti misti, calzini, indumenti per bambini. Durata: circa 2 ore e 45 min. Capi che si vogliono completamente asciutti, come asciugamani, accappatoi, tovaglie e lenzuola. Durata: circa 3 ore. Rendere più soffici i capi in lana o per ravvivarli dopo un lungo periodo nell’armadio. Durata: 12 minuti. Quando si vuole mischiare capi in cotone e sintetici, senza perdere tempo a dividerli e ad asciugarli in cicli diversi. Durata: circa 2h (max 4 kg di bucato). Asciugare le camice in cotone o in fibre sintetiche. Durata: 1 ora per 2kg di camicie in fibre sintetiche (circa 10 capi); 1 ora e 20 min per 3 kg di camicie in cotone (circa 10 capi). Chi vuole scegliere manualmente il tempo di asciugatura, da 30 a 180 minuti. Selezionando “20 minuti” si sceglie un programma a freddo, ideale per capi da ravvivare, per eliminare eventuali odori. Per asciugare fino a 4kg di Jeans (circa 5 paia). Il programma dura circa 2 ore, ma il tempo può modificarsi in base al carico e alla velocità di centrifuga utilizzata nel lavaggio. Si consiglia di utilizzare il ciclo Jeans per capi in cotone 100%, avendo cura di non mischiare i colori e di non asciugare jeans con ricami e accessori. Capi da ravvivare, dopo averli lasciati nel cesto dei panni asciutti per qualche giorno o dopo averli asciugati all’aperto o su caloriferi. Il ciclo ha una funziona anti-piega che rilassa le fibre e rende più facile e rapida la stiratura. Durata: 9 minuti + 3 minuti di cool down. Avere capi asciutti, rinfrescati e pronti da indossare in solo 40 minuti. Il sensore monitora costantemente la temperatura per il miglior risultato di asciugatura. Max 2kg di bucato. Perfect HomeSi accende segnalando la necessità di pulire il filtro. Procedere con la verifica ed eventuale pulizia del filtro principale e dei filtri allocati nella parte inferiore del Dryer.Se la biancheria non si asciuga verificare che il filtro non sia intasato. Filtro IMPORTANTE: Ai fini della massima efficacia della macchina, prima di ogni ciclo di asciugatura è essenziale verificare la pulizia del filtro antifilacce. Importante: Non utilizzare l'asciugabiancheria senza I filtri. I filtri intasati possono allungare il tempo di asciugatura e causare danni con conseguenti costosi interventi di pulizia. 1. Tirare il filtro verso l’alto.2. Aprire il filtro come illustrato.3. Rimuovere delicatamente le Filacce con la punta delle dita o aiutandosi con uno spazzolino morbido.4. Richiudere il filtro e reinserirlo in sede. Tirare la maniglia per aprire lo sportello. Per avviare la macchina, richiudere il portellone e premere il tasto. AVVERTENZA! Si ricorda che quando la macchina è in funzione il cestello e il portellone possono essere MOLTO CALDI. Non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura a meno che tutti i capi in essa contenuti non vengano rimossi rapidamente e stesi in modo da dissipare il calore. PORTELLONE e FILTRO Apertura del Portellone Spia Di Pulizia Filtro NON USARE ACQUA PER PULIRE IL FILTRO Pulizia Filtro 1.Rimuovere lo zoccolo

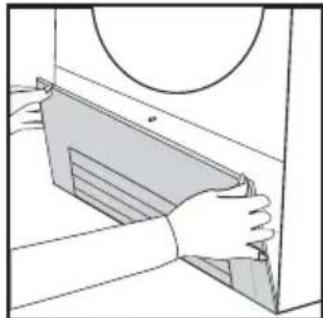

antiorario I ganci e rimuovere il coperchio supporto filtri

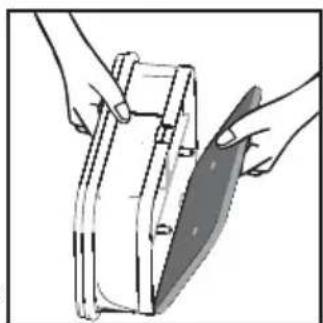

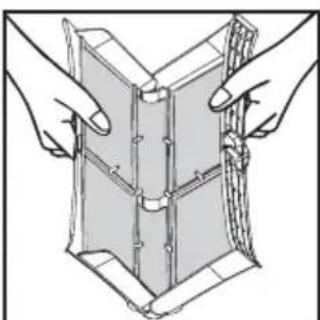

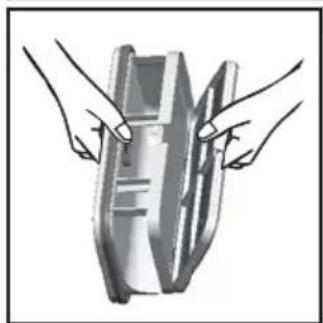

delicatamente il telaio agendo sul gancio superiore a pulire la rete filtrante da residui o depositi. Non usare acqua.

delicatamente il filtro a spugna dalla sede a lavarlo sotto acqua corrente per rimuovere residui o depositi.

5. R imontare i filtri e

posizionare il coperchio supporto filtri nella corretta posizione indicata dalla freccia (posizione verso l'alto). Bloccare il coperchio con i ganci.

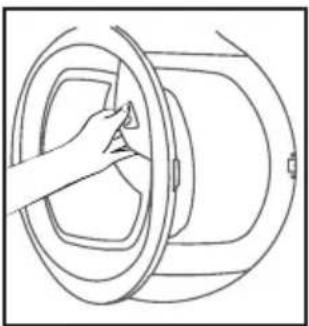

1. Aprire la porta e caricare la biancheria nel

cesto. Assicurarsi che i capi non si incastrino nella porta.

2. Chiudere gentilmente la porta fino a sentire

3. Ruotare il selettore programmi e scegliere il

programma di asciugatura desiderato (per dettagli, guardare la Guida Programmi).

4. Se bisogna asciugare tessuti sintetici, acrilici

o delicati, premere il pulsante per ridurre la temperatura di asciugatura. La spia si illumina quando si sceglie questa opzione. Per de- selezionarla, nei primi minuti di avvio del programma, ri-premere il pulsante e programmare nuovamente la macchina.

5. Premere il pulsante . L’asciugabiancheria

inizia automaticamente e la spia luminosa sopra il tasto resta accesa.

6. Se si apre la porta durante il ciclo per

controllare la biancheria, è necessario successivamente richiudere la porta e premere il pulsante , il ciclo di asciugatura ricomincerà nuovamente.

7. Quando il ciclo è prossimo alla fine, inizia una

fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli.

8. Quando il programma è terminato, la spia

END si illumine sul display.

9. A seguito della fine del ciclo, il cesto effettuerà

delle rotazioni ad intermittenza per minimizzare le pieghe. Continuerà fino a quando la porta verrà aperta. FUNZIONAMENTO Non aprire la porta durante i cicli di asciugatura automatici per avere un'asciugatura sempre efficace.

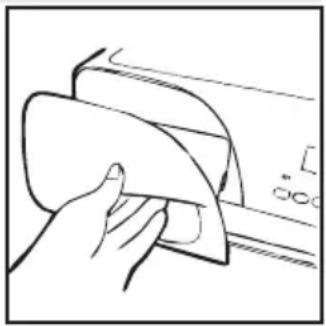

1.Estrarre con delicatezza la vaschetta, finché non viene completamente rimossa. Sostenere la vaschetta con entrambe le mani. Da piena, la vaschetta dell’acqua pesa circa 4 kg. 2.Inclinare la vaschetta facendo defluire l'acqua dal foro posteriore. Quando è vuota, far scivolare di nuovo la vaschetta nell'apposita sede. SPINGERE CON DECISIONE IN SEDE. 3.Per avviare la macchina, premere il tasto. NOTA: se c’è uno scarico vicino all’asciugatrice, si può usare l’apposito kit per far scaricare costantemente l’acqua raccolta dalla macchina. Così facendo si eviterà di svuotare la vaschetta dell’acqua. Tutte le informazioni per il montaggio sono all’interno della confezione del kit di scarico. L’acqua eliminata dalla biancheria durante il ciclo di asciugatura viene raccolta in una vaschetta posta in fondo alla macchina. Quando la vaschetta è piena si accende la spia sul pannello dei comandi, segnalando che si DEVE vuotare la vaschetta. Tuttavia, si consiglia di svuotare la vaschetta dopo ogni ciclo di asciugatura. NOTA: Nei primi cicli, quando la macchina è nuova, si raccoglie poca acqua in quanto si riempie prima il serbatoio interno. Per Togliere La Vaschetta VASCHETTA DELL’ACQUAIMPORTANTE Prima di procedere alla pulizia, disattivare sempre la macchina e staccare la spina dalla presa a muro. Per i dati elettrici vedere la targhetta dei dati posta sul davanti del mobile della macchina (con portellone aperto). Specifiche Tecniche Pulizia dell’asciugatrice Capacità del cestello 115 litri Carico massimo 8 kg Altezza 85 cm Larghezza 60 cm Profondità 60 cm Efficienza Energetica A++ Ⴠ Si consiglia di pulire il filtro e di svuotare la vaschetta dell’acqua dopo ogni ciclo di asciugatura. Ⴠ Pulire regolarmente il filtro. Ⴠ Dopo l’ uso, pulire l’ interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi. Ⴠ Pulire l’esterno della macchina e il portellone con un panno morbido. Ⴠ NON usare spugnette abrasive né prodotti di pulizia. ჀPre evitare che si accumuli della lanuggine e che l'oblò abbia difficoltà ad aprirsi/chiudere, a fine di ogni ciclo d'asciugatura pulire con un panno umido la parte interna dell'oblò e la guarnizione. La funzione Partenza Ritardata consente all’utente di ritardare la partenza del ciclo di asciugatura da 1 a 24 ore. Agendo la prima volta sul tasto di questa funzione, comparirà sul display un ritardo di 1 ora, a ogni successiva pressione del tasto, si aggiungerà un ulteriore ritardo di 1 ora. Successivamente, premere il tasto e trascorso il tempo di ritardo selezionato, il ciclo di asciugatura verrà avviato. La spia luminosa lampeggerà indicando che count down è iniziato. Per cancellare il programma premere il pulsante per 3 secondi. Nel display “TIME CONTROL” lampeggerà 0:00 indicando che è stato azzerato il programma. FUNZIONAMENTO Partenza Ritardata Annullamento e Azzeramento Del Programma

PULIZIA E MANUTENZIONE ORDINARIA

AVVERTENZA! Il cestello, il portellone e il carico possono essere molto caldi. Informazıonı per Test dı Laboratorıo EN 61121 Programmı Programmı da usare -Cotone Asciutto- -

Asciutto No-Stiro +Sintetico -Cotone Asciutto da Stirare -Tessuti Delicati Asciutto Pronto-stiro Asciutto No-Stiro

168Problemi che può risolvere l’utente Prima di rivolgersi al Centro Assistenza GIAS, consultare la seguente checklist. La chiamata verrà addebitata all'utente nel caso in cui risulti che la macchina funziona o è stata installata o utilizzata in maniera errata. Se il problema persiste anche dopo aver eseguito i controlli consigliati, rivolgersi al servizio di assistenza GIAS che sarà a disposizione per suggerire eventuali soluzioni per telefono. Il tempo di asciugatura residuo può variare durante il ciclo. Il tempo infatti viene costantemente aggiornato per migliorarne la stima. E' per tanto normale che durante il ciclo, il tempo mostrato sul display possa aumentare o diminuire. Tempo di asciugatura eccessivamente lungo/capi non sufficientemente asciutti… ჀIl programma/tempo di asciugatura selezionato è corretto? Ⴠ I capi sono stati introdotti eccessivamente bagnati? Si è provveduto a strizzare o centrifugare adeguatamente i capi prima d’introdurli nella macchina? Ⴠ Si deve pulire il filtro? Ⴠ Si deve pulire il condensatore? ჀL’asciugatrice è stata caricata eccessivamente? Ⴠ Vi sono ostruzioni a livello delle prese, degli sfiati e della base dell’asciugatrice? Ⴠ Il tasto è stato selezionato da un ciclo precedente? L’asciugatrice non funziona… Ⴠ L’alimentazione elettrica cui è collegata la macchina è attiva? Controllare provando con un altro apparecchio (ad esempio, lampada da tavolo). Ⴠ La spina di alimentazione è stata collegata correttamente all’alimentazione elettrica? Ⴠ Manca la corrente? Ⴠ Fusibile bruciato? Ⴠ Il portellone è stato chiuso perfettamente? Ⴠ La macchina è stata opportunamente attivata (sia collegata all’alimentazione sia attivata localmente)? Ⴠ È stato selezionato il tempo o il programma di asciugatura? ჀLa macchina è stata riattivata dopo aver aperto il portellone? ჀLa macchina ha smesso di funzionare perché la vaschetta dell’acqua è piena e deve essere svuotata? Se il problema persiste anche dopo aver effettuato tutti icontrolli consigliati, rivolgersi al Servizio Assistenza GIAS. Sarà a disposizione per suggerire eventuali soluzioni per telefono o per fissare la visita del tecnico in base alle condizioni di garanzia. Si ricorda che l’intervento del tecnico può essere soggetto a pagamento nel caso la macchina: Ⴠ risulti perfettamente funzionante. Ⴠ non sia stata installata secondo quanto indicato nelle istruzioni d’installazione. Ⴠ sia stata utilizzata in modo improprio. Utilizzare sempre ricambi originali, disponibili direttamente presso il Servizio Assistenza GIAS. Per assistenza e riparazioni, rivolgersi al tecnico del Servizio Assistenza GIAS più vicino. L’asciugatrice fa molto rumore… Ⴠ Spegnere l’asciugatrice e rivolgersi al Servizio Assistenza GIAS.La spia di segnalazione è accesa… Ⴠ Si deve pulire il filtro? Ⴠ Si deve pulire il condensatore? La spia di segnalazione è accesa… Ⴠ Si deve svuotare la vaschetta dell’acqua? Il produttore declina ogni responsabilità in caso di eventuali errori di stampa nel presente opuscolo. Il produttore si riserva il diritto di apportare le necessarie modifiche ai propri prodotti, senza alterarne le caratteristiche essenziali. RICERCA GUASTI Quale Può Essere La Causa...

SERVIZIO ASSISTENZA CLIENTI

Ricambi Servizio GIAS IT 16940009237
