KÄYTTÖOHJE GCH 981NA2TS CANDY

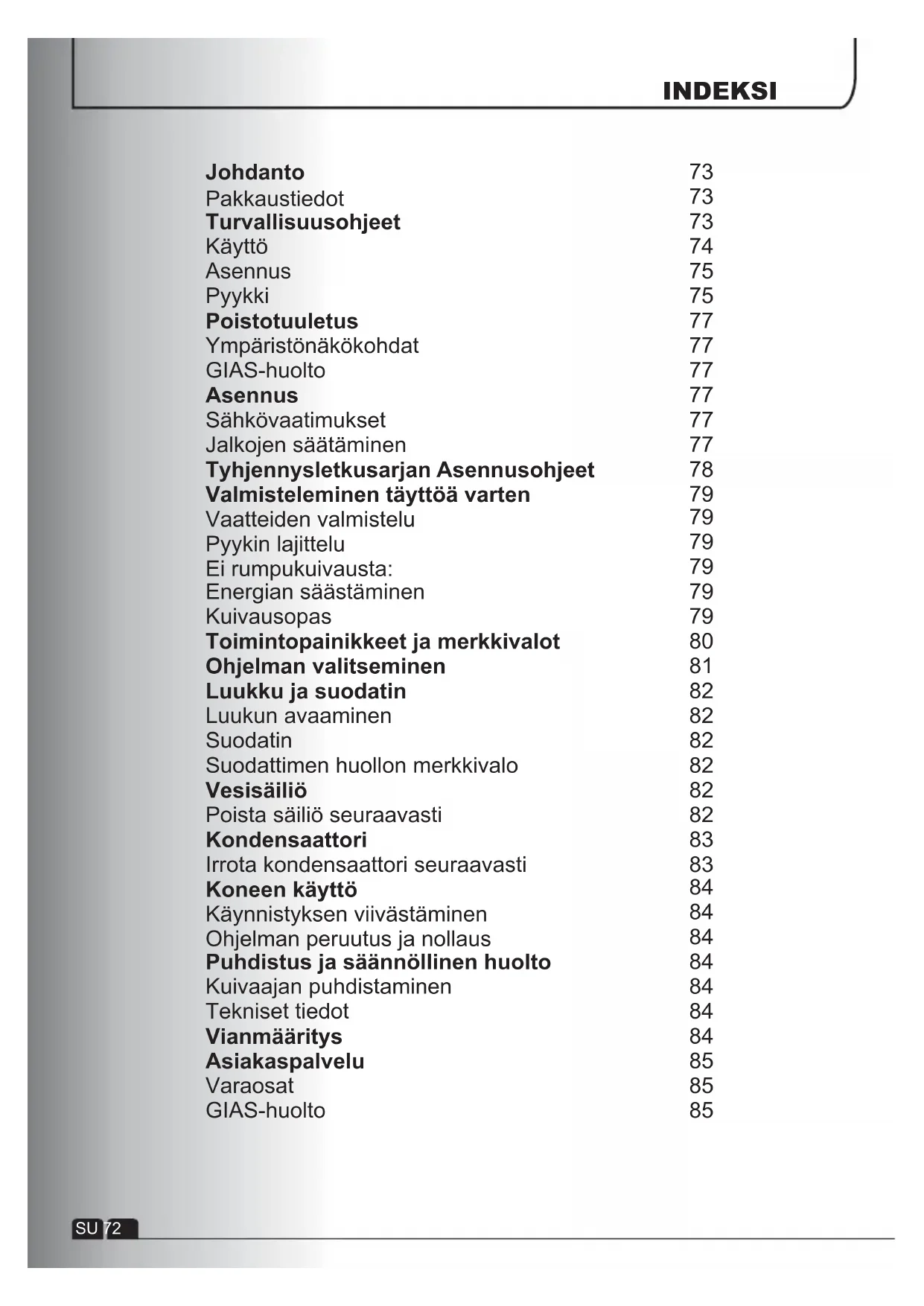

Johdanto Pakkaustiedot Turvallisuusohjeet Käyttö Asennus Pyykki Poistotuuletus Ympäristönäkökohdat GIAS-huolto Asennus Sähkövaatimukset Jalkojen säätäminen Tyhjennysletkusarjan Asennusohjeet Valmisteleminen täyttöä varten Vaatteiden valmistelu Pyykin lajittelu Ei rumpukuivausta: Energian säästäminen Kuivausopas Toimintopainikkeet ja merkkivalot Ohjelman valitseminen Luukku ja suodatin Luukun avaaminen Suodatin Suodattimen huollon merkkivalo Vesisäiliö Poista säiliö seuraavasti Kondensaattori Irrota kondensaattori seuraavasti Koneen käyttö Käynnistyksen viivästäminen Ohjelman peruutus ja nollaus Puhdistus ja säännöllinen huolto Kuivaajan puhdistaminen Tekniset tiedot Vianmääritys Asiakaspalvelu Varaosat GIAS-huoltoJOHDANTO Käyttö Tarkasta, että koneen mukana toimitetaan seuraavat osat: Ⴠ Ohjekirja Ⴠ Takuukortti Ⴠ Energialuokan kertova merkki Lue ohjeet huolellisesti ja käytä konetta niiden mukaisesti. Tässä ohjekirjassa on tärkeitä turvallista käyttöä, asennusta ja huoltoa koskevia ohjeita sekä joitakin hyödyllisiä vinkkejä, joiden avulla saavutat parhaat tulokset käyttäessäsi konetta. Säilytä koneen dokumentaatio turvallisessa paikassa tulevaa tarvetta tai tulevia omistajia varten. Pakkaustiedot TURVALLISUUSOHJEET Edellä mainitun ohjeen noudattamatta jättäminen voi heikentää laitteen turvallisuutta. Jos koneessa on väärinkäytöstä johtuva ongelma, siihen liittyvä huoltokäynti voi olla maksullinen. Tarkista, ettei kone ole vaurioitunut kuljetuksessa. Jos kone on vaurioitunut, soita valmistajan GIAShuoltoon. Ⴠ Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset sekä henkilöt, joiden fyysiset tai henkiset valmiudet eivät riitä laitteen turvallisen käsittelyyn tai joilla ei ole laitteen käytön edellyttämää kokemusta tai tietoa, jos he toimivat toisen henkilön valvonnassa tai ovat saaneet ohjeistuksen laitteen käyttöön ja käyttö tapahtuu turvallisella tavalla ja he ymmärtävät laitteen käyttöön liittyvät vaarat. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman valvontaa. Ⴠ VAROITUS Kuivausrummun väärinkäyttö voi aiheuttaa palovaaran. Ⴠ Tämä laite on tarkoitettu käytettäväksi kotitalouksissa ja vastaavissa paikoissa, esimerkiksi: -myymälöiden, toimistojen ja muiden työpaikkojen henkilöstön keittiötiloissa; -maatiloilla; -hotellien, motellien ja muiden asuinpaikan tyyppisten paikkojen asiakkaiden käytössä; -aamiaismajoituksen kaltaisessa käytössä. Laitteen käyttö kotitalousympäristöstä poikkeavissa paikoissa tai tavanomaisista kodinhoitotoimista poikkeavalla tavalla, kuten kaupallinen asiantuntija- tai ammattilaiskäyttö, on kiellettyä myös edellä kuvatuissa paikoissa. SU 73Jos laitetta käytetään näistä ohjeista poikkeavalla tavalla, sen käyttöikä voi lyhentyä ja valmistajan takuu voi raueta. Valmistaja ei hyväksy mitään laitteelle aiheutuvia vahinkoja tai muita vahinkoja ja menetyksiä, jotka aiheutuvat kotitalouskäytöstä poikkeavasta käytöstä (myös laitteen ollessa kotitalousympäristössä), lain sallimassa enimmäislaajuudessa. Ⴠ Tämä kone on tarkoitettu vain kotikäytössä tapahtuvaan tekstiilien ja vaatteiden kuivaamiseen. ჀTätä laitetta tulee käyttää vain suunniteltuun käyttötarkoitukseen, joka on kuvattu tässä oppaassa. Perehdy asennus- ja käyttöohjeisiin hyvin ennen laitteen käyttöä. Ⴠ Älä koske laitteeseen kostein tai märin käsin tai jaloin. Ⴠ Älä nojaa luukkuun, kun täytät konetta, äläkä nosta tai liikuta konetta luukusta. Ⴠ Älä päästä lapsia leikkimään koneella tai sen toimintopainikkeilla. Ⴠ VAROITUS Älä käytä tuotetta, jos nukkasuodatin ei ole paikallaan tai jos se on vaurioitunut – nukka saattaa syttyä palamaan. ჀVAROITUS Kuumien pintojen varoitussymbolilla merkittyjen pintojen lämpötila voi kuivausrumpua käytettäessä olla yli 60 °C. Ⴠ Irrota pistoke pistorasiasta. Irrota pistoke aina ennen koneen puhdistamista. Ⴠ Älä jatka koneen käyttöä, jos havaitset sen vialliseksi. Ⴠ Älä anna pölyn tai nukan kerääntyä lattialle koneen ympärille. Ⴠ Kuivaimen sisällä oleva rumpu voi olla erittäin kuuma. Älä poista pyykkiä koneesta, ennen kuin jäähdytysaika on kokonaan loppunut. ჀKuivausohjelman viimeinen vaihe suoritetaan ilman lämmitystä (jäähdytysohjelma), jotta lämpö ei vaurioita tekstiilejä. ჀKuivausrummun suurin täyttömäärä: katso energiakilvestä 8 kg Ⴠ Kuivausrumpua ei saa käyttää, jos tekstiilien pesussa on käytetty teollisuuskemikaaleja. Ⴠ VAROITUS: Älä koskaan pysäytä kuivausrumpua ennen kuivausohjelman päättymistä, paitsi jos tekstiilit otetaan heti pois rummusta ja levitetään niin, että lämpö pääsee haihtumaan. Käyttö TURVALLISUUSOHJEET JOHDANTO SU 74TURVALLISUUSOHJEET JOHDANTO Ⴠ Tarkasta ennen käyttöä, että tuotteessa ei ole havaittavia vaurioita. Älä käytä vaurioitunutta tuotetta, vaan ota yhteyttä GIAS- huoltoon. Ⴠ Älä käytä sovittimia, useita liittimiä tai jatkojohtoja. Ⴠ Älä koskaan asenna kuivainta verhoja vasten ja varmista, että tavaroiden putoaminen tai kerääntyminen laitteen taakse on estetty.

Konetta ei saa asentaa lukittavan oven, liukuoven tai sellaisen oven taakse, jossa on sarana vastakkaisella puolella kuivausrummun luukkuun nähden. Asennus Ⴠ Äläkuivatakuivausrummussa pese-mättömiätekstiilejä

VAROITUS ÄLÄ kuivaa rummussa tekstiil-ejä jotka on käsiteltykuivapesunes-teillä

VAROITUS Vaahtokumimateriaalit voivattietyissäoloissalämmitettyinä syttyä palamaan itsestään. Kuivausrummussa EI SAA kuivata vaahtokumia (lateksivaahtoa) sisältäviä vaatekappaleita kuten suihkumyssyjä, vedenpitäviä tekstiileitä, kumiselkäisiä esineitä tai tyynyjä, jotka sisältävät vaahtokumia. Pyykki Ⴠ Varmista aina tuotteen soveltuvuuskuivaukseentuotteen pesuohjeista . Ⴠ Vaatteet pitää lingota tai niistä pitää vääntää vesi kunnolla pois, ennen kuin ne voi asettaa kuivausrumpuun. Vaatteita, joista valuu vettä, EI saa laittaa kuivaimeen. Ⴠ Sytyttimiä tai tulitikkuja ei saa jäädä taskuihin. Koneen läheisyydessä EI SAA KOSKAAN käsitellä palavia nesteitä. Ⴠ Lasikuitukankaita EI SAA KOSKAAN laittaa koneeseen. Vaatteisiin joutuneet lasikuidut saattavat aiheuttaa ihoärsytystä. Ⴠ Vaatteet, jotka ovat likaantuneet ruokaöljyyn, asetoniin, alkoholiin, bensiiniin, paloöljyyn, tahranpoistoaineisiin, tärpättiin, vahoihin ja vahanpoistoaineisiin, on pestävä kuumalla vedellä ja tavallista runsaammalla pesuaineella ennen kuivausta kuivausrummussa. Ⴠ Huuhteluaineita ja muita vastaavia tuotteita tulee käyttää huuhteluaineen valmistajan ohjeiden mukaisesti. SU 75TURVALLISUUSOHJEET JOHDANTO Huoneeseen, johon rumpukuivaaja on asen-nettu, on järjestettävä riittävä poistotuuletus, jotta mahdollisista polttoaineita polttavista laitteista tai avotulesta tulevat kaasut eivät pääse huoneeseen rumpukuivaajaa käy-tettäessä. Ⴠ Laitteen takaosan asentaminen seinän tai pystypinnan lähelle. Ⴠ Poistoilmaa ei saa johtaa hormiin, jota käytetään kaasua tai muita polttoaineita käyttävien laitteiden palokaasujen poistoon. Ⴠ Tarkista säännöllisesti, ettei ilmanvirtaus kuivaimen läpi ole estynyt. Ⴠ Tarkista nukkasihti käytön jälkeen ja puhdista se tarvittaessa. ჀKoneen ja mahdollisten esteiden väliin tulee jäädä vähintään 12 mm:n rako. Tulo- ja poistoaukot on pidettävä vapaina. Riittävän ilmanvaihdon takaamiseksi koneen pohjan ja lattian välistä tilaa ei saa tukkia. Ⴠ Varmista, että koneen taakse ei voi pudota eikä kerääntyä tavaroita, koska ne voivat tukkia ilman sisään- ja ulostulon. Ⴠ ÄLÄ KOSKAAN asenna kuivaajaa verhoja vasten. POISTOTUULETUS Ⴠ Jos kuivain asennetaan pesukoneen päälle, on käytettävä sopivaa asennussarjaa seuraavien ohjeiden mukaisesti. -Asennussarjan malli 35100019: pesukoneille, joiden syvyys on vähintään 49 cm. -Asennussarjan malli 35900120: pesukoneille, joiden syvyys on vähintään 51 cm. Ⴠ Asennussarjan on oltava jompikumpi edellä mainituista, ja niitä saa varaosapalvelustamme. Asennussarjan mukana toimitetaan asennusohjeet ja mahdolliset kiinnikkeet. Ilmanpoistoaukot pohjassa Tärkeää: Varmista, että laite on pystyasennossa kuljetuksen aikana. Jos laite on pakko asettaa kyljelleen, se saa tapahtua vain kuvan osoittamalle puolelle: Huomaa: Jos laite on asetettu toiselle kyljelle, odota ainakin neljä tuntia ennen virran kytkemistä laitteeseen, jotta öljy ehtii valua takaisin kompressoriin. Muussa tapauksessa kompressori saattaa vaurioitua. SU 76SU 77 TURVALLISUUSOHJEET Euroopan Unionin Direktiivi 2012/19/EU ● Jotta varmistat koneen jatkuvan turvalli- suuden ja tehokkaan toiminnan, suositte- lemme, että kaikki huolto- ja korjaustyöt suorittaa vain GIAS-huollon huoltoteknikko. GIAS-huolto Jos laite ei toimi oikein tai jos se lakkaa toimimasta, sammuta virta ja irrota sähköjohto pistorasiasta. Ota yhteys GIAS-huoltoon ja kysy neuvoa korjauksesta. Ⴠ Kaikki pakkausmateriaalit ovat ympäristöystävällisiä, ja ne voidaan kierrättää. Muista hävittää pakkausmateriaalit ympäristöystävällisellä tavalla. Paikallis- viranomaiset antavat lisätietoja käytössä olevista hävitystavoista. ● Varmista turvallisuus poistaessasi vanhan pesukoneen käytöstä. Irrota pistoke pistora- siasta, katkaise virtajohto ja hävitä se yhdessä pistokkeen kanssa. Hajota luukun saranat tai luukun lukko, jotta lapset eivät pysty sulkemaan itseään koneen sisään. Ympäristönäkökohdat Kuivausrummut toimivat 220-240V:n jännitteellä (50Hz:n yksivaihe). Varmista, että syöttövir-tapiirin mitoitusvirta on vähintään 6A. Sähkö voi olla erittäin vaarallista. Tämä laite on maadoitettava. Pistorasian ja pistokkeen on oltava samantyyppisiä. Älä käytä useita sovittimia tai jatkojohtoja. Pistokkeen pitää olla irrotettavissa pistorasiasta myös laitteen asennuksen jälkeen. CE-merkinnällä varustettu laite on EU:n direktiivien 2004/108/EY ja 2006/95/EY sekä niihin tehtyjen tarkistusten mukainen. Sähkövaatimukset Jos laitteen virtajohto vaurioituu, se on vaihdettava erikoisjohtoon, joka on saatavissa AINOASTAAN varaosapalvelust a. Laitteen saa asentaa vain ammattitaitoine n henkilö. Jos koneessa on väärästä asennuksesta johtuva ongelma, siihen liittyvä huoltokäynti voi olla maksullinen. Kun kone on pai- koillaan, sen jalat on säädettävä, jotta kone seisoo vaakasuorassa. Jalkojen Säätäminen Älä liitä konetta sähköverkkoon äläkä kytke koneeseen virtaa, ennen kuin asennus on valmis. Oman turvallisuutesi takia kuivain pitää asentaa oikein. Jos asennuksessa on jotakin epäselvää, soita paikalliseen GIAShuoltoon ja kysy ohjeita. Tämä laite on merkitty eurooppalaisen direktiivin sähkö- ja elektroniikkalaiteromusta (WEEE) 2012/19/EU mukaisesti. Sähkö- ja elektroniikkalaiteromu sisältää saastuttavia aineita (jotka voivat aiheuttaa haittaa ympäristölle) ja peruskomponentteja (jotka voidaan käyttää uudelleen). On tärkeää, että sähkö- ja elektroniikkalaiteromu toimitetaan erikoiskäsittelyyn, jotta siitä voidaan poistaa kaikki saastuttavat aineet ja käsitellä ne asianmukaisesti ja jotta kaikki materiaalit voidaan kerätä ja kierrättää. Yksityishenkilöillä on tärkeä tehtävä varmistaa, että sähkö- ja elektroniikkalaiteromusta ei tule ympäristöongelmaa. Seuraavien perussääntöjen noudattaminen on tärkeää: -Sähkö- ja elektroniikkalaiteromua ei saa käsitellä kotitalousjätteenä. -Sähkö- ja elektroniikkalaiteromu on toimitettava jätehuolto-organisaation tai rekisteröityjen yhtiöiden ylläpitämiin asianmukaisiin keräyspisteisiin. Monissa maissa on suurikokoisen sähkö- ja elektroniikkalaiteromun kotikeräyspalveluja. Monissa maissa voit uuden laitteen oston yhteydessä palauttaa vanhan laitteesi jälleenmyyjälle, jonka on vastaanotettava veloituksetta yksi vanha laite yhtä uutta laitetta kohden, mikäli laite on vastaavaa lajia ja vastaa toiminnoiltaan toimitettua laitetta.SU 78 TYHJENNYSLETKUSARJAN ASENNUSOHJEET Kuivauksen aikana kerääntynyt vesi voidaan poistaa suoraan jätevesiputkeen (samaan viemärijärjestelmään kuin kotitalouden pesualtaat), jotta vesisäiliötä ei tarvitse tyhjentää jokaisen kuivausjakson jälkeen. Vedenkäyttöä koskevat kunnalliset säädökset kieltävät liittämisen pintaviemäriin. Jätevesiputki sijaitsee yleensä kuivausrum- mun vieressä. Sarja koostuu: 1 letku, 1 suora letkuliitin, 1 putken pidike ja muovinauha. Asenna Sarja Seuraavasti: 1.Irrota koneen takaosan 3 ruuvia ja pidä työtason kehys tallessa.

takakehys ja työtason yläosa liu’uttamalla työtasoa varovasti koneen takaosaa kohti.

sijaitsee (takaa katsottuna) koneen oikealla puolella. Harmaa letku yhdistetään vesisäiliön yläpuolella olevaan siltaan. Irrota putken pidike sillasta pihdeillä.

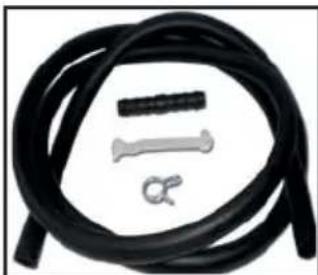

siltaliitännästä. 5.Kiinnitä tyhjennysletkusarjan letku siltaliitännästä irrotettuun letkuun mukana toimitettavalla liittimellä ja letkupidikkeillä.

6. Irrota vesisäiliön

kansi koneen takaosasta irrottamalla kaksi ruuvia ja avaamalla kansi.

sivussa oleva läppä, aseta kansi takaisin koneeseen ja kiinnitä ruuvit paikoilleen. Kaapin takaosassa kannen vieressä näkyy nyt aukko.

sletku kaapin aukkoon.

9. Etsi astian harmaa

putki ja kiinnitä putki siltaan muovinauhalla.

varovasti paikoilleen ja varmista, ettei letku jää puristuksiin. Kiinnitä työtason takakehys 3 ruuvilla.

11. Liitä uusi tyhjen-

nysletku jäteve- siputkeen. Varmista, ettei uusi letku taitu, kun työnnät kuivaus- rummun takaisin paikoilleen. Noudata tarkasti annettuja ohjeita uutta ulkoista letkua asennettaessa.

jätevesisäiliö. Kytke koneeseen virta (ON) ja käynnistä kuivau- sohjelma (painamalla START-painiketta elektronisissa malleissa). VAROITUS! Katkaise kuivausrummusta virta ja irrota pistoke pistorasiasta ennen työskentelyn aloittamista.VALMISTELEMINEN TÄYTTÖÄ VARTEN Ennen kuivausrummun ensimmäistä käyttökertaa:Ⴠ Lue tämä käyttöohje huolellisesti läpi.Ⴠ Poista kaikki tavarat rummun sisältä.Ⴠ Pyyhi rummun sisusta ja luukku kostealla kankaalla poistaaksesi kuljetuksessa muodo-stuneen pölyn.Varmista, että kuivattava pyykki soveltuu rumpukuivaukseen, lukemalla jokaisen tekstiilin hoitolappujen symbolit.Tarkista, että kaikki hakaset ovat kiinni ja taskut ovat tyhjiä. Käännä vaatteet nurin päin. Aseta vaatteet rumpuun väljästi ja varmista, että ne eivät kietoudu toisiinsa. Vaatteiden Valmistelu ● Puuvillat Enintään 8 kg ● Synteettiset Enintään 4 kg Enimmäiskuivauspaino Lajittele Pyykki Seuraavasti:

Ⴠ Hoitolappujen mukaan Ne ovat joko kauluksessa tai sisäsaumassa: Soveltuu rumpukuivaukseen. Rumpukuivaus korkeassa lämpötilassa. Rumpukuivaus vain alhaisessa lämpötilassa. Ei rumpukuivausta.Jos tekstiilissä ei ole hoitolappua, on oletettava, että se ei sovellu rumpukuivaukseen. Ⴠ Määrän ja paksuuden perusteella Aina kun täyttömäärä ylittää kuivaimen kapasiteetin, lajittele vaatteet niiden paksuuden mukaan (esim. pyyhkeet erilleen ohuista alusvaatteista). Ⴠ Kangastyypin mukaan Puuvillat/pellava: Pyyhkeet, puuvillatrikoot, liinavaatteet.Synteettiset: Polyesterista tai polyamidista valmistetut puserot, paidat, haalarit, jne., kuten myös puuvilla-keinokuitusekoitteet. Ⴠ Kuivausasteen mukaan Lajittele tekstiilit silityskuiviin, kaappikuviin jne. Jos käsittelet arkoja tekstiilejä, valitse alhainen kuivauslämpötila painamalla -painiketta.Villavalmisteet, silkki, arat tekstiilit, nailonsukat,arat kirjotut tekstiilit, metallikoristeiset tekstiilit, PVC- tai nahkakoristeiset vaatekappaleet, harjoituskengät, huokoiset tekstiilit (esim. makuupussit) jne. Ei Rumpukuivausta: TÄRKEÄÄ: Älä kuivaa tekstiilejä, jotka on käsitelty kuivapesunesteel lä tai valmistettu kumista (tulipalon tai räjähdyksen vaara).Viimeisen 15 minuutin aikana pyykkiä pyöritetään kylmässä ilmassa.Laita kuivausrumpuun vain sellaista pyykkiä, josta on väännetty vesi pois tai joka on lingottu. Mitä kuivempaa pyykki on, sitä lyhyempi on kuivausaika, ja näin säästyy myös sähköä.PYRI AINA kuivaamaan suurin sallittu määrä pyykkiä kerralla, koska silloin säästyy aikaa ja sähköä tarkistamaan suodattimen puhtaus ennen jokaista kuivausjaksoa.ÄLÄ KOSKAAN● ylitä suurinta sallittua painomäärää, koska silloin tuhlaantuu aikaa ja sähköä● laita kuivausrumpuun vettä valuvia tekstiilejä, koska se voi vaurioittaa laitetta. Energian Säästäminen Älä täytä rumpua liian täyteen. Suuret tekstiilit saattavat kastuessaan ylittää suurimman sallitun täyttömäärän (esim. makuupussit, täkit). Tehonkulutus päälle jätettynä -tilassa Tehonkulutus pois päältä -tilassa OHJELMA TÄYTTÖ ENERGIA AIKA TÄYSI TÄYSI TÄYSI TÄYSI PUOLILLAAN Vakio-ohjelma Eİ-SİLİTYSKUİVA ( ) on energiatehokkain ohjelma ja soveltuu parhaiten normaalikostean puuvillapyykin kuivatukseen. Seuraavassa taulukossa esitetään pääasiallisten kuivausohjelmien arvioidut kestot ja energiankulutukset. Kaappikuiva Ei-silityskuiva Ei-silityskuiva Silityskuiva Kuivausopas SU 79 0,2 W 0,75 W 2,50

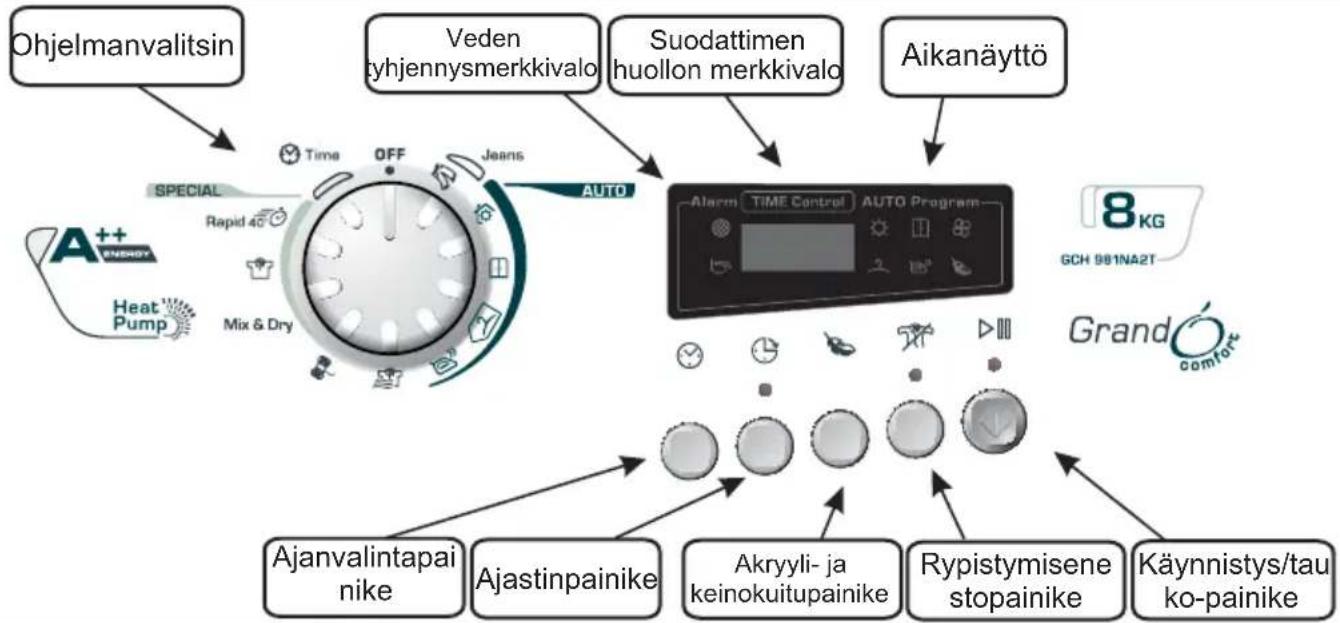

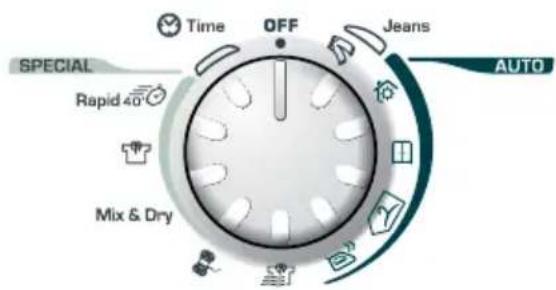

Perfect HomeTOIMINTOPAINIKKEET JA MERKKIVALOT Ohjauspaneeli Ja Merkkivalot OHJELMAN VALITSEMINEN Ohjauspaneeli Ja Merkkivalot Säädin: Säädintä voi kääntää kumpaankin suuntaan tarvittavan ohjelman valitsemista varten. Ajanvalinta : tarvittavan ohjelman kuivausajan muuttamiseen; käytettävissä vain joidenkin ohjelmien kanssa. Ajastettu käynnistys : Kuivausohjelman käynnistymisen ja pyykkien kuivaamisen siirtämiseen myöhemmäksi ajankohdaksi, jolloin sähkö on edullisempaa (katso aihetta koskeva luku). Arat tekstiilit : Vedettäessä tämä ilmaisin sammuu ja uusi ilmaisin syttyy; tämä erikoistoiminto alentaa kuivauslämpötilaa, mikä suojaa arkoja vaatteita. Rypistymisenesto : Valitse rypistymisenestotoiminto kuivausohjelman lopussa. Rumpu jatkaa pyörimistä säännöllisinä jaksoina ja raikastaa pyykin. Jäähdytys : tämä merkkivalo palaa ohjelman viimeisen jäähdytysvaiheen aikana. Käynnistys/tauko : Tarvittavan ohjelman käynnistäminen tai keskeyttäminen. Automaattiset ohjelmat:Tietyt merkkivalot syttyvät valitun ohjelman mukaan (katso Ohjelmaluettelo); ECO-merkkivalo syttyy, kun tämä ohjelma valitaan. Suodattimen huolto : Kun tämä merkkivalo syttyy, suodattimet on puhdistettava Vesisäiliö täynnä : Kun tämä merkkivalo palaa, vesisäiliö on tyhjennettävä. Tässä koneessa on erityinen Sensor Dry -toiminto, jonka avulla ohjelman voi valita helposti valitsemalla halutun kuivuusasteen. jKäytä pienillä kuormilla ja esikuivatuille vaatteille Ajastusohjelmaa. Arat tekstiilit -painiketta painamalla voit alentaa rummun sisälämpötilaa. Jos anturi ei tunnista tekstiilejä, kuivain käy vain 10 minuuttia, ennen kuin jäähdytysvaihe käynnistyy. Jos kuorma on liian suuri tai liian märkä, kuivain käy automaattisesti kolme tuntia ja käynnistää sitten jäähdytysvaiheen. Jokaisen ohjelman lopussa on jäähdytysvaihe: se kestää noin 15 minuuttia, ja sen aikana pyykki raikastetaan kylmällä ilmalla. Veden tyhjennysmerkkivaloSuodattimen huollon merkkivalo Aikanäyttö Ohjelmanvalitsin Käynnistys/tau ko-painike Akryyli- ja keinokuitupainike Rypistymisene stopainike Ajastinpainike Ajanvalintapai nike SU 80SU 81 OHJELMAN VALITSEMINEN Ohjelma Villan raikastus Sekakuivaus Pika 40’ Paitaohjelma Aika Farkut Rypistymisenes Silityskuiva Kaappikuiva Ei-silityskuiva Käyttötarkoitus Leave clothes slightly damp to allow easier ironing. Time: around 1h and 50 min. Vaatteille, joita ei tarvitse silittää, vaan jotka voi ripustaa suoraan kuivauksen jälkeen. Aika: noin 2 h 30 min. Tekstiileille, jotka haluat viikata ja panna kaappiin silittämättä, esim. sekoitekangaspaidat, sukat ja vauvanvaatteet. Aika: noin 2 h 45 min. Tekstiilit, jotka haluat täysin kuiviksi, esim. pyyhkeet, kylpytakit, pöytäliinat ja petivaatteet. Aika: noin 3 h. Villavaatteiden pehmentämiseen tai raikastamiseen niiden oltua kaapissa pitkään. Aika: 12 min Sekaohjelma puuvilla- ja keinokuituvaatteiden kuivaamiseen: säästää aikaa, kun niitä ei tarvitse pestä ja kuivata erikseen. Aika: noin 2 h (enintään) 4 kg. Puuvillaisten ja keinokuituisten paitojen kuivamiseen. Aika: 1 h kahdelle kilolle keinokuitupaitoja (noin 10 paitaa); 1 h 20 min kolmelle kilolle puuvillapaitoja (noin 10 paitaa) 3 kg. Kuivausajan voi valita itse, ja se voi olla 30 min–180 min. Valitsemalla ”20 min” valitset ”viileän ohjelman”, joka sopii erityisesti vaatteiden raikastamiseen ja hajujen poistamiseen. Farkkujen kuivaaminen (enintään noin viidet farkut). Ohjelman kesto on noin kaksi tuntia, mutta aika voi vaihdella kuorman ja pesukoneen linkousnopeuden mukaan. Farkkuohjelmaa voi käyttää vain vaatteille, jotka ovat 100-prosenttista puuvillaa. Älä kuivaa eri värejä samanaikaisesti äläkä kuivaa farkkuja, joissa on koruompeleita tai koristeita.. Clothes you just need to refresh. Good for items of clothing which have been left prior to ironing or if they have been dried outside or on radiators. This programme has a specific Anti-Crease function that relaxes fibres and makes easier ironing. Time: 9 min + 3 min cool down. Kuivat, raikkaat ja käyttövalmiit vaatteet vain 40 minuutissa. Anturijärjestelmä valvoo lämpötilaa ja takaa aina parhaan tuloksen. Enintään 2 kg. Perfect HomePerfect HomeLUUKKU JA SUODATIN Luukun Avaaminen Avaa luukku kahvasta vetämällä. Kuivain käynnistyy uudelleen, kun suljet luukun ja painat painiketta. VAROITUS! Kun kuivausrumpu on käynnissä, rumpu ja luukku saattavat olla ERITTÄIN KUUMIA. Älä koskaan pysäytä kuivausrumpua ennen kuivausjakson päättymistä, ellet ota vaatteita nopeasti pois koneesta ja levitä niitä siten, että kuumuus haihtuu. Suodattimen Huollon Merkkivalo Syttyy, kun suodatin on puhdistettava. Tarkasta ja puhdista ovessa oleva pääsuodatin ja kuivaimen pohjassa olevat lauhdutinsuodattimet. Jos pyykki ei kuivu, tarkista, ettei suodatin ole tukossa. Suodatin TÄRKEÄÄ: Pitääksesi kuivaimen toiminnan tehokkaana, tarkista ennen jokaista kuivausjaksoa, että nukkasuodatin on puhdas. Älä käytä kuivainta ilman suodattimia. Tukkeutuneet suodattimet voivat pidentää kuivausaikaa ja aiheuttaa kalliita korjauksia vaativia vaurioita. 1.Vedä suodatinta ylöspäin. 2.Avaa suodatin kuvan osoittamalla tavalla. 3.Poista nukka varovasti pehmeällä harjalla tai sormilla. 4.Napsauta suodatin kiinni ja aseta se takaisin paikoilleen. ÄLÄ PUHDISTA SUODATINTA VEDELLÄ. Lauhdutinsuodattimen puhdistaminen

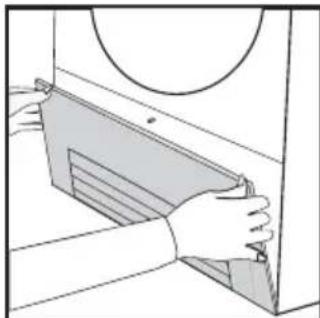

lukitusvipuja vastapäivään ja vedä etukansi ulos.

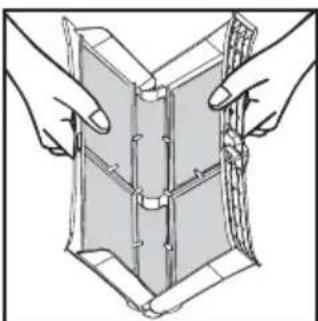

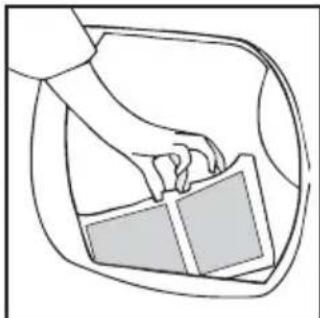

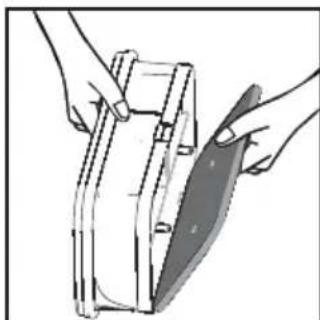

suodattimen kehys ja poista pöly ja nukka suodattimesta rievulla. Älä puhdista suodatinta vedellä. 4.Irrota vaahtomuovinen sieni varovasti paikoiltaan ja pese se juoksevalla vedelläkäännellen sitä niin, että lika ja nukka irtoavat.

paikoilleen ja varmista, että se on oikeassa asennossa (nuolen osoittamalla tavalla) ja tiukasti paikoilleen työnnettynä. Lukitse molemmat vivut kääntämällä niitä myötäpäivään.

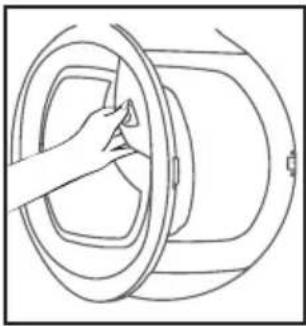

1. Avaa luukku ja lataa pyykit rumpuun.

Varmista, että tekstiilit eivät estä luukun sulkemista.

2. Sulje luukku työntämällä sitä hitaasti, kunnes

kuulet luukun naksahtavan kiinni.

3. Valitse haluamasi kuivausohjelma

kääntämällä ohjelmavalitsinta (ks. ohjelmanvalintaopas).

4. Jos kuivaat keinokuituja, akryylia tai herkkiä

vaatteita, laske lämpötilaa painamalla painiketta. Merkkivalo palaa, kun kone on asetettu käyttämään matalampaa lämpötilaa. Valinnan voi perua ohjelman ensimmäisten minuuttien aikana painamalla painiketta, mutta tämän jälkeen kone on nollattava, jos asetusta halutaan muuttaa.

5. Paina painiketta. Kuivain käynnistyy

automaattisesti, ja painikkeen yläpuolella oleva merkkivalo palaa koko ajan.

6. Jos luukku avataan kesken ohjelman

pyykkien tarkastamista varten, kuivausta jatketaan luukun sulkemisen jälkeen painiketta painamalla.

7. Kun ohjelma lähestyy loppuaan, kone siirtyy

jäähdytysvaiheeseen, jossa pyykkejä kuivataan kylmällä ilmalla niiden jäähdyttämiseksi.

8. Ohjelman päättymisen jälkeen rumpu pyörii

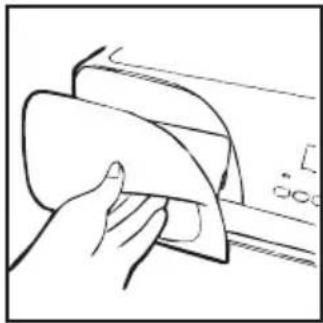

ajoittain rypistymisen välttämiseksi. Tämä jatkuu, kunnes koneen virta katkaistaan tai luukku avataan. Älä avaa luukkua automaattisten ohjelmien aikana, jotta kuivaustulos ei heikkene. KONDENSAATTORI VESISÄILIÖ Pyykistä kuivauksen aikana poistunut vesi kerääntyy kuivaajaan pohjalla olevaan säiliöön. Kun säiliö on täynnä, - merkkivalo syttyy ohjauspaneelissa ja säiliö TÄYTYY tyhjentää. Suosittelemme kuitenkin, että säiliö tyhjenne- tään jokaisen kuivausjakson jälkeen. HUOMAA: Uuden koneen muutaman ensimmäisen jakson aikana kerääntyy hyvin vähän vettä, koska sisäinen säiliö täyttyy ensin. Poista Säiliö Seuraavasti 1.Vedä astia varovasti kokonaan ulos. Pidä astiaa kummallakin kädellä. Täynnä oleva astia painaa noin 4 kg.

2. Tyhjennä vesisäiliö

kallistamalla sitä niin, että vesi valuu ulos taka-aukon kautta. Kun säiliö on tyhjä, liu'uta se takaisin paikalleen.

TUKEVASTI PAIKALLEEN. 3.Käynnistä ohjelma uudelleen painamalla käynnistyspainiketta. HUOMAA: Jos kuivaajan lähellä on viemäri, kuivaajaan kerääntynyt vesi voidaan poistaa suoraan viemäriin tyhjennysletkun kautta. Näin veden keräilyastiaa ei tarvitse tyhjentää. Kaikki asennussarjan asennusohjeet löytyvät Asennussarjan paketista.TÄRKEÄÄ Kytke aina virta pois päältä ja irrota pistoke pistorasiasta, ennen kuin puhdistat laitetta. Katso sähkötiedot tehokilvestä kuivaimen etukannesta (luukku auki). Tekniset Tiedot Kuivaimen Puhdistaminen Rummun tilavuus 115 litraa Enimmäisvetoisuus 8 kg Korkeus 85 cm Leveys 60 cm Syvyys 60 cm Energialuokka A ++ Ⴠ Puhdista suodatin ja tyhjennä vesisäiliö jokaisen kuivausjakson jälkeen. Ⴠ Puhdista suodattimet säännöllisesti. Ⴠ Pyyhi jokaisen käyttökerran jälkeen rummun Sisäpuoli ja jätä luukku auki hetkeksi aikaa, jotta ilma pääsee kiertämään ja kuivattamaan rumpua. Ⴠ Pyyhi koneen ulkopuoli ja luukku pehmeällä kankaalla. Ⴠ ÄLÄ käytä hankaavia sieniä tai puh- distusaineita. ჀLuukun jumittumista ja nukan kertymistä voi ehkäistä puhdistamalla luukun sisäpuoli ja tiiviste kostealla pyyhkeellä jokaisen kuivausohjelman jälkeen. VAROITUS! Rumpu, luukku ja pyykki saattavat olla erittäin kuumia. Käynnistyksen Viivästäminen

PUHDISTUS JA SÄÄNNÖLLINEN HUOLTO

Ajastinkäynnistystoiminnon avulla käyttäjä voi lykätä kuivausohjelman käynnistämistä 1–24 tuntia. Kun toiminto valitaan, näytössä näkyy yhden tunnin viive. Painikkeen uudet painallukset lisäävät viivettä tunnin kerrallaan. Ohjelma käynnistetään painamalla painiketta , ja kone suorittaa kuivausohjelman valitun ajan kuluttua. Merkkivalon vilkkuminen osoittaa, että ajastin on käytössä. Ohjelman Peruutus Ja Nollaus Ohjelma peruutetaan painamalla painiketta olmen sekunnin ajan. Aikavalintanäytössä vilkkuu 0:00 sen merkiksi, että kone on nollattu.

Tietoa testauslaboratorion EN 61121 ohjelma Ohjelman käyttäminen -Kuiva Puuvilla

-Kuiva Puuvilla Raudan -Herkille Tekstiileille Ei-silityskuiva Ei-silityskuiva+ ja kenokuitupainike Silityskuiva

Mikä On Vikana... Viat, jotka voit korjata itse Ennen kuin otat yhteyttä GIAS-huoltoon, suorita seuraavat tarkistukset. Työstä veloitetaan, jos kone toimii kunnolla, se on asennettu väärin tai jos sitä on käytetty ohjeiden vastaisesti. Jos ongelma ei ratkea suositeltujen tarkistusten jälkeen, soita GIAS- huoltoon. Sieltä voi saada puhelimitse apua ongelman ratkaisemiseen. Näytössä näkyvä jäljellä oleva kuivausaika saattaa muuttua kuivauksen aikana. Elektroninen ohjaus tarkistaa jatkuvasti kuivausjakson aikana kuivausaikaa ja arvioi jäljellä olevan ajan. Jäljellä oleva kuivausaika saattaa joko lisääntyä tai vähentyä kuivausjakson aikana, tämä on täysin normaalia. Kuivausaika on liian pitkä/vaatteet eivät ole tarpeeksi kuivia… Ⴠ Oletko valinnut oikean kuivausajan/ ohjelman?

Olivatko vaatteet liian märkiä? Väännettiinkö vesi kunnolla pois vaatteista tai lingottiinko ne?

Tarvitseeko suodatin puhdistusta?

Tarvitseeko kondensaattori puhdistusta?

Onko kuivaimessa liikaa vaatteita?

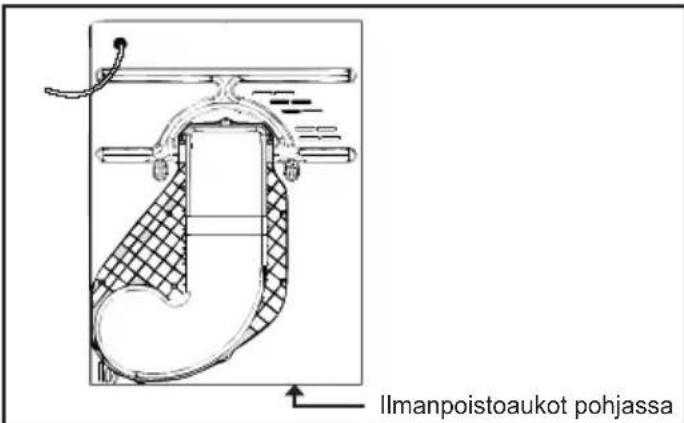

Onko ilmanotto- ja poistoaukoissa tai kuivaa- jan pohjassa esteitä? Ⴠ Onko -vaihtoehto valittuna edellisen kuiva-usjakson perusteella? Kuivain ei käynnisty… ● Toimiiko virransyöttö kuivaimeen? Kokeile pistorasian toimivuus toisella sähkökojeella, kuten lampulla. ჀOnko pistoke oikein kytketty pistorasiaan? ჀOnko sähkökatkos? ● Onko sulake palanut? ჀOnko luukku kokonaan suljettu? Ⴠ Onko kuivain kytketty päälle sekä virrans- yötöstä että koneesta?

Onko kuivausaika tai ohjelma valittu? Ⴠ Onko kone kytketty uudestaan päälle, sen jälkeen, kun luukku avattiin? ● Onko kuivaajan toiminta pysähtynyt, koska vesiastia on täynnä ja se pitää tyhjentää? Asiakaspalvelu Varaosat GIAS-Huolto Jos kuivaimessa on vieläkin ongelma, vaikka olet suorittanut kaikki suosittelemamme tarkistukset, soita GIAS-huoltoon ja kysy lisäohjeita. He saattavat pystyä selvittämään ongelman puhelimitse, tai sitten he järjestävät sopivan ajan, jolloin huoltoteknikko hoitaa asian takuuehtojen mukaisesti. Laskutus hoidetaan kuitenkin normaalisti, jos joku seuraavista kohdista pätee sinun koneeseesi: ● Koneen todetaan olevan toimintakunnossa. ● Konetta ei ole asennettu asennusohjeiden mukaisesti. Ⴠ Konetta on käytetty väärin. Käytä aina alkuperäisiä varaosia, joita saa suoraan GIAS-huollosta. Kuivain on meluisa… ჀGSammuta kuivaimen virta ja kysy ohjeita GIAS- huollosta. -merkkivalo palaa… ჀGTarvitseeko suodatin puhdistusta? ჀGTarvitseeko kondensaattori puhdistusta? -merkkivalo palaa… ჀTarvitseeko vesisäiliö tyhjentää? Jos kone tarvitsee huoltoa tai korjausta, soita paikallisen GIAS-huollon huoltoteknikolle. Valmistaja ei ota mitään vastuuta tässä käyttöohjeessa mahdollisesti esiintyvistä painovirheistä. Valmistaja myös pidättää itsellään oikeuden tehdä asiaankuuluvia muutoksia tuotteisiinsa muuttamatta kuitenkaan niiden perusominaisuuksia. SU 85INDEKS DA 86 Introduktion Leveringsoplysninger Sikkerhedspåmindelser Anvendelse Vasketøjet Installation Ventilation Miljøhensyn Ventilation GIAS Service Elektriske krav Justering af fødder Afløbsslangesæt: Monteringsvejledning Forberedelse af ilægning af tøj Klargøring af tøj Sortering af vasketøj Må ikke tørres i tørretumbler Energibesparelse Tørrevejledning Knapper og indikatorer Valg af program Låge og filter Åbning af lågen Filter Filterplejeindikator Vandbeholder Sådan aftages beholderen Kondensator Sådan udtages kondensatoren Betjening Forsinket start Annullering og genindstilling af program Rengøring og løbende vedligeholdelse Rengøring af tørretumbleren Tekniske specifikationer Fejlfinding Service Reservedele GIAS Service
