Tipo di prodotto	Termometro a infrarossi senza contatto
Marca	Waeco
Modello	AirCon ST8810
Dimensioni (L x P x A)	159 x 76 x 57 mm
Peso	180 g (con pila)
Alimentazione	Pila 9 V (tipo 6LR61)
Campo di misura	-20 °C a +270 °C (-4 °F a +518 °F)
Risoluzione	1 °C / 1 °F
Precisione	±2 % della misura o ±2 °C (a seconda del valore maggiore)
Emissività	0,95 fissa
Fattore di distanza (D:S)	8:1
Tempo di risposta	Circa 1 secondo
Sensibilità spettrale	6 - 14 μm
Spegnimento automatico	Dopo circa 7 secondi di inattività
Display	LCD 3 1/2 cifre con retroilluminazione
Unità di temperatura	°C / °F selezionabile
Mirino laser	Integrato, classe II
Funzioni principali	Misurazione senza contatto, mantenimento del display, retroilluminazione, selezione °C/°F, mirino laser
Manutenzione e pulizia	Pulire l'ottica con un panno morbido; sostituire la pila quando appare il simbolo di batteria scarica
Sicurezza	Non dirigere il laser verso gli occhi; evitare superfici riflettenti
Ricambi e riparabilità	Pila 9V standard disponibile in commercio
Temperatura di funzionamento	0 °C a +50 °C
Umidità di funzionamento	Max. 80 % UR

Domande frequenti - AirCon ST8810 WAECO

Come accendere il termometro AirCon ST8810?

Premere il pulsante « On/mantieni » per accendere l'apparecchio ed effettuare una misurazione. Il display LCD si accende e mostra la temperatura misurata.

Come cambiare l'unità di temperatura da °C a °F?

Premere prima il pulsante « On/mantieni », poi il pulsante « °C » o « °F » per passare da un'unità all'altra. L'unità corrente viene visualizzata sul display.

Cosa significa il simbolo di pila scarica sul display?

Il simbolo di pila scarica indica che la pila 9V deve essere sostituita. Aprire il vano batterie, rimuovere la vecchia pila e inserire una nuova pila 9V.

Si può usare il termometro per misurare la temperatura corporea?

No, questo termometro è progettato per misurazioni di superficie e non per la temperatura corporea umana. La sua precisione e il suo campo non sono adatti a un uso medico.

Come attivare il mirino laser?

Tenere premuto il pulsante « On/mantieni » e premere contemporaneamente il pulsante « Laser ». Per spegnere il laser, premere di nuovo il pulsante « Laser ».

Qual è la distanza ottimale per una misurazione precisa?

Per una misurazione precisa, la distanza deve essere tale che l'oggetto sia almeno due volte più grande del segno di misura. Il fattore di distanza è 8:1 (a 200 mm, il diametro misurato è di 25 mm).

Come pulire il sensore a infrarossi?

Utilizzare un panno morbido e asciutto per pulire delicatamente la lente del sensore IR. Evitare solventi o prodotti abrasivi che potrebbero danneggiare l'ottica.

Il termometro si spegne da solo, è normale?

Sì, lo spegnimento automatico avviene dopo circa 7 secondi di inattività per risparmiare la pila. Premere di nuovo il pulsante « On/mantieni » per riaccendere.

Quali superfici non possono essere misurate correttamente?

Le superfici metalliche lucide o lucidate (come l'acciaio inossidabile) e le superfici trasparenti (come il vetro) possono dare misurazioni imprecise. Per i metalli, applicare nastro adesivo o vernice nera opaca.

Come sapere se la misurazione è affidabile?

Assicurarsi che l'oggetto sia più grande del segno di misura, che l'emissività sia adatta (0,95 per la maggior parte dei materiali organici) e che l'ottica sia pulita. Evitare vapore, polvere o fumo che possono ostacolare il sensore.

MANUALE UTENTE AirCon ST8810 WAECO

Istruzioni per l'uso

NL 46 Infrarood thermometer

Gebruiksaanwijzig

DA 54 Infrarodt termometer

ST-8810 Indicazioni di sicurezza

#

1 Indicazioni di sicurezza 37
2 Descrizione delle caratteristiche tecniche 37
3Procedura di misurazione 39
4 Sostituzione della batteria 42
5 Note 42
6 Specifiche tecniche 45

1 Indicazioni di sicurezza

• Procedere con la massima cautela quando è in funzione il fascio laser.
• Non orientare il fascio laser verso i propri occhi o gli occhi di altre persono o animali.
• Assicurarsi che il fascio laser, se orientato verso una superficie riflettente, non colpisce gli occhi.
  Non orientare il fascio laser verso recipienti contenti gas o altre sostanze esplosive.

2 Descrizione delle caratteristiche tecniche

Caratteristiche

• Misurazioni precise a distanza
  Puntatore laser incorporato
• Selezione dell'indicazione in ⁱrc C / ^ircF
  Ritenuta automatica dei dati
• Spegnimento automatico
• Display LCD retroilluminato

Descrizione delle caratteristiche tecniche ST-8810

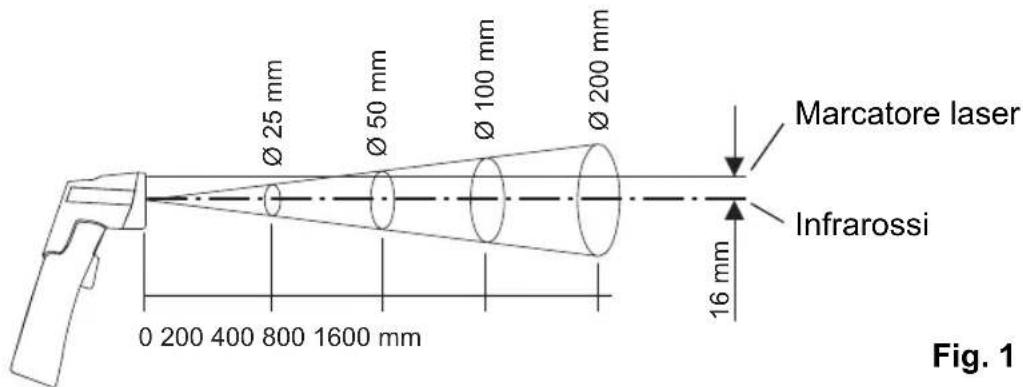

• A una distanza di 200mm il misuratore misura un'area circolare di 25mm di diametro (a una distanza di 400mm : diametro dell'area ≥ 50 mm ecc.; vedi fig. 1).

Fig. 1

Ampia gamma di applicazioni

Preparazione di alimenti, verifiche di sicurezza e antincendio, stampaggio di plastiche a iniezione, costruzione di strade, applicazioni navali e serigrafia, misurazione della temperatura di inchiestri ed essicatori, manutenzione di veicoli.

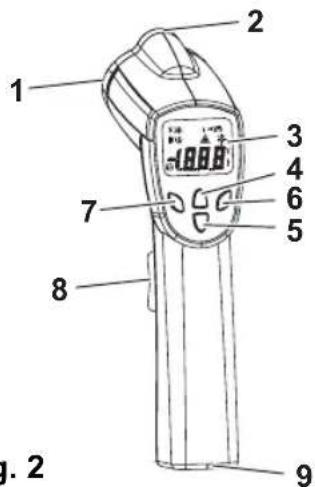

2.1 Quadro comandi anteriore

1 Sensore IR
2 Puntatore laser
3 Display LCD
4 Pulsante "°F"
5 Pulsante " ^ 一 C "
6 Pulsante "Retroilluminazione"
7 Pulsante "Laser"
8 Pulsante "Accensione/Ritenutadati" (per misurazioni)
9 Vano battery

Fig. 2

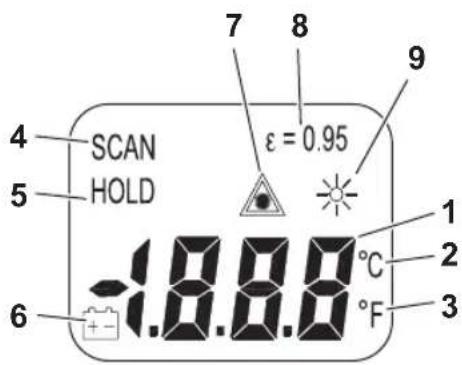

2.2 Display

1 Lettura digitale
2 Temperatura in ⁱrc C (Celsius)
3 Temperatura in ^ircF (Fahrenheit)
4 Indicatore di misurazione
5 Ritenuta dati
6 Indicatore livello di carica basso
7 Puntatore laser
8 Emissivita fissa (0,95)
9 Retroilluminatione

Fig. 3

3 Procedure di misurazione

3.1 Accensione/Spegnimento

Il misuratore si accende automaticamente premendo l'apposto pulsante. Per leggere il valore sul display, premere il pulsante "Accensione/Ritenuta dati". Leggere la temperature rilevata sul display LCD (Fig. 4). Il misuratore si spegne automaticamente 7 sec. circa dopo il rilascio del pulsante "Accensione/Ritenuta dati".

Fig. 4

Procedura di misurazione ST-8810

3.2 Selezione dell'unità di misura per la temperatura (°C/°F)

Selezionare l'unità di misura (gradi °C o gradi °F) premendo il pulsante "Accensione/Ritenuta dati" e quando il pulsante "°C" o "°F". Il display LCD visualizzera l'unità di misura in uso.

Per impostare l'unità su "gradi °C", premere il pulsante "°C" (Fig. 5).

Per impostare l'unità su "gradi °F", premere il pulsante "°F" (Fig. 6).

3.3 Ritenuta dati

Il misuratore mantiene automaticamente visualizzata sul display LCD l'ultimalettura per 7 sec. dopo il rilascio del pulsante "Accensione/Ritenuta dati".Per bloccare lalettura visualizzata non è necessario preme ressun altropulsante (Fig. 7).

Fig. 7

ST-8810 Procedure di misurazione

3.4 Retroilluminazione del display LCD

Per attivare la retroilluminazione premere il pulsante "Accensione/Ritenuta dati" e quando il pulsante "Retroilluminazione".

Per disattivare la retroilluminazione, ripetere la procedura (Fig. 8).

Fig. 8

3.5 Puntatore laser

Per attivare il punctatore laser, premere contemporaneamente i pulsanti "Laser" e "Accensione/Ritenuta dati" (Fig. 9).

Per disattivare il laser, premere nuovamente il pulsante "Laser" (Fig. 10).

Fig. 9 Fig. 10

3.6 Note riguardanti le misurazioni

Tenere il misuratore per l'impugnatura e orientare il sensore IR verso l'oggetto di cui si desidera misurare la temperature. Il misuratore compensa automaticamente le oscillazioni della temperature ambiente.

Tenere presente che questo processo può richiedere fino a 30 minuti se vengono rilevate forti oscillazioni della temperatura. Dopo aver misurato temperature basse e prima di misurare temperature elevate, attendere almeno alcuni minuti per permette al sensore IR di raffreddarsi.

Sostituzione della batteria ST-8810

4 Sostituzione della batteria

Se l'alimentazione da batteria è insufficiente, sul display comparirà il symbolo della batteria ad indicare la necessità di sostituire la batteria da 9 V (Fig. 11).

Fig. 11

Aprière lo sportellino della batteria. Estrarre la batteria dal misuratore e sostituirla con una nuova batteria da 9 Volt. Chiudere lo sportellino della batteria.

5 N o t e

Funzionamento

I termometri a infrarossi misurano la temperature di superficie degli oggetti. Ilsystema ottico del misuratore rileva l'energia emessa e riflessa, che viene raccolta e incanalata verso un rilevatore. Ilsystema elettronico del misuratore converte le informazioni in un valore di temperature che viene visualizzato sul display. Nei misuratori dotati di laser, quello funge esclusivamente da puntatore.

Dimensioni dell'oggetto da misurare

Assicurarsi che l'oggetto da misurare sia più grande dell'area di misura dell'unità. Più piccolo è l'oggetto da misurare, minore è la distance a cui ci si deve trovare daesso. Se la precisione della misurazione è di fondamentale importanza, assicurarsi che l'oggetto da misurare sia di dimensioni almeno doppi rispetto all'area di misura.

ST-8810 Note

Distanza e area di misura

Allontanandosi dall'oggetto, l'area di misura sulla superficie misurata dal termometro aumenta (Fig. 1).

Localizzazione di un punto caldo

Per localizzare un punto caldo, puntare il termometro al di fuori dell'area interessata e quindi sondare quest'ultima con un movimento verticale fino a individuire il punto caldo.

Da ricordare

• Si sconsiglia l'uso del misuratore su superfici metalliche lucide o levigate come acciaio inossidabile, alluminio ecc. (vedi "Emissività").
• Il misuratore non è in grado di effettuire misurazioniattraverso superfici transparenti quali il vetro. In questi casi la misurazione si riferirà alla temperatura di superficie del vetro.
  Vapore, polvere, fumo ecc. possono impedire misurazioni precise se ostruiscono il systema ottico del misuratore.

Emissivita

La maggior parte dei materiali organici e delle superfici verniciate od ossidate (il 90% delle applicazioni più comuni) hanno un'emissività di 0,95 (valore preimpostato dell'unità). La misurazione di superfici metalliche lucide o levigate genera lecture imprecise. Per compensare quello effetto, coprire la superficie da misurare con nastro per mascherature o vernice nera opaca. Lasciare al nastro il tempo di raggiungere la stessa temperatura del materiale sottostante. Quindi misurare la temperatura del nastro o della superficie verniciata.

Note ST-8810

Valori di emissibilità:

Sostanza	Emissibilità termica	Sostanza	Emissibilità termica
Asfalto da 0,90 a 0,98		Tela (nera) 0,98
Calcestruzzo 0,94	Cute umana 0,98
Cemento 0,96		Schiuma da 0,75 a 0,80
Sabbia 0,90 Carbone di legna		(polvere)	0,96
Terreno da 0,92 a 0,96		Vernice a spirito da 0,80 a 0,95
Acqua da 0,92 a 0,96	Vernice a spirito	0,97
		(opaca)
Ghiaccio da 0,96 a 0,98		Gomma (nera)	0,94
Neve	0,83	Plastica	da 0,85 a 0,95
Vetro	da 0,90 a 0,95	Legname	0,90
Ceramica	da 0,90 a 0,94	Carta	da 0,70 a 0,94
Marmo 0,94		Ossidi di cromo	0,81
Gesso	da 0,80 a 0,90	Ossidi di rame	0,78
Malta	da 0,89 a 0,91	Ossidi di ferro	da 0,78 a 0,82
Mattone	da 0,93 a 0,96	Prodotti tessili	0,90

ST-8810 Specifiche tecniche

6 Specifiche tecniche

Numero articolo ST-8810
Display LCD retroilluminato a 3-1/2 cifre (indicazione massima: 1999)
Campo di misura	da -20 °C a +270 °C (da -4 °F a +518 °F)
Risoluzione 1 °C / 1 °F
PrecISIONE ±2% dellalettura o ±2 °C / ±4 °F • Precisione relativa all'intervallo 18 °C - 28 °C (64 °F - 85 °F), con umilità relativiva minore all'80% • La precisione indica è validaper un'emissività di 0,95
Impostazioni di emissività 0,95 fissa
Rapporto di distance distanza:area di misura = ca. 8 : 1
Velocità di campionamento	ca. 1 sec.
Risposta specttrale	6 - 14 μm
Spegnimento	spegnimento automatico après 7 secondi d'inattività
Temperatura d'esercizio	da 0 °C a +50 °C (da +32 °F a +122 °F)
Umidità relativa d'esercizio	max 80 % RH
Alimentazione	batteria da 9 V
Peso	180 g
Dimensioni	159 x 76 x 57 mm

Con riserva di modifiche tecniche, di versione e opzioni di fornitura.
