BEDIENUNGSANLEITUNG AirCon ST8810 WAECO

Sicherheitshinweise ST-8810

Inhalt

1 Sicherheitshinweise 2
2 Technische Beschreibung 2
3Messbetrieb 4
4 Batterie ersetzen 7
5 Weitere Informationen 7
6 Technische Daten 10

1 Sicherheitshinweise

• Lassen Sie bei eingeschalteten Laserstrahl außerste Vorsicht walten.
• Richten Sie den Laserstrahl nicht in ihre Augen, die Augen einer anderen Person oder die Augen eines Tieres.
• Stellen Sie sicher, dass ein Laserstrahl, den Sie auf eine reflektierende Oberfläche richten, nicht in ihre Augen fallen kann.
• Achten Sie entsprechenden darauf, den Laserstrahl nicht auf Behälter für Gas oder andere explosive Stoffe zu halten.

2 Technische Beschreibung

Merkmale

• Präzise und berührungslose Messungen
• Integrierter Laserpointer
  Auswahlanzeige ^ C / ^
• Automatische Daten-Haltefungtion
• Automatische Abschaltung
• Hintergrundbeleuchtete LCD-Anzeige

ST-8810 Technische Beschreibung

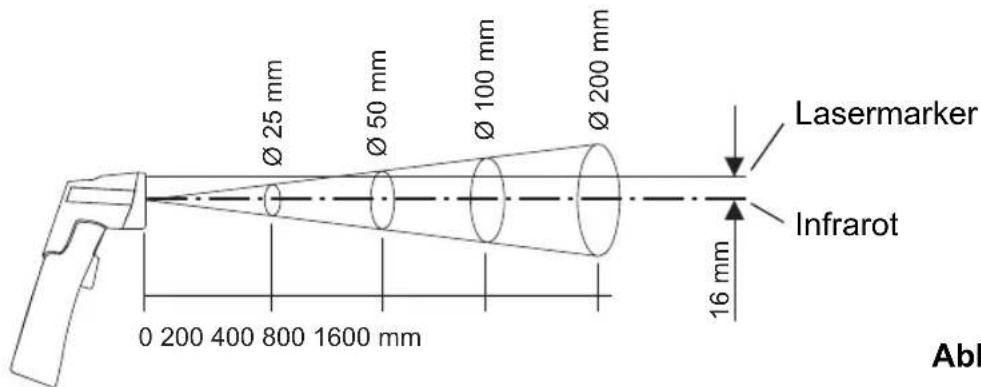

• Das Thermometer misst in einem Abstand von 200 mm Ziele mit einem Durchmesser von 25 mm (in einem Abstand von 400 mm: Flächendurchmesser ≥ 50 mm usw., siehe Abb. 1).

Abb. 1

Viele Anwendungsbereiche

Essenszubereitung, Sicherheits- und Brandschutzinspektionen, Kunststoff-Spritzgießen, Straβenbau, Schiffahrt und Siebdruck, Messung von Tintenund Trocknertemperatur, Fahrzeugwartung.

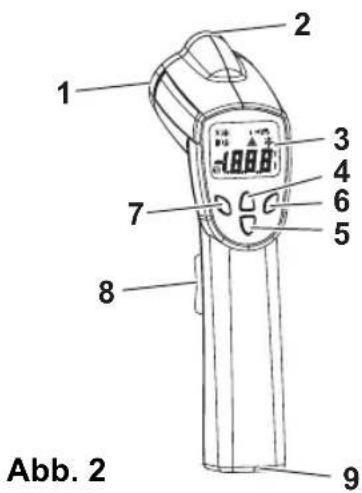

2.1 Bedien- und Anzeigefeld

1 IR-Sensor
2 Laserpointer
3 LCD-Anzeige
4 Taste, F
5 Taste, °C
6 Taste „Hintergrundbeleuchtung“
7 Taste „Laser“
8 Taste „Ein/Halten“ (Messung)
9 Batteriefach

Messbetrieb ST-8810

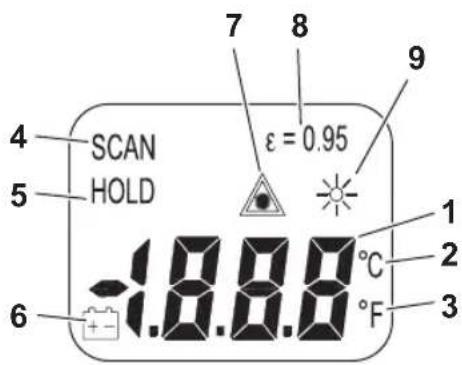

2.2 Anzeige

1 Digitales Messergebnis
2 Temperatur in ^ C (Celsius)
3 Temperatur in ^ F (Fahrenheit)
4 Anzeige „Messung lauft“
5 Anzeige „Gespeicherter Wert“ (Haltefunktion)
6 Anzeige „schwache Batterie"
7 Laserpointer
8 Fest eingestellte Emissivität (0,95)
9 Anzeige „Hintergrundbeleuchting ein"

Abb. 3

3 Messbetrieb

3.1 Taste EIN/AUS

Das Thermometer schaltet sich beim Betätigten dieser Taste ein. Betätigten Sie die Taste „Ein/Halten“, um die Anzeige abzulesen. Lesen Sie die gemessene Temperatur von der LCD-Anzeige ab (Abb. 4). Das Thermometer schaltet sich automatisch ca. 7 s nach dem Loslassen der Taste „Ein/Halten“ ab.

Abb. 4

ST-8810 Messbetrieb

3.2 Temperatureinheit auswahlen (^ / ^)

Sie wahlen die Temperatureinheit (Grad ^ C oder Grad ^ F ) aus, indem Sie zunachst die Taste „Ein/Halten" und anschließend die Taste „ ^ C " oder ^ F betätigten. Die aktuell verwendete Einheit wird auf der LCD-Anzeige angezeigt.

Betätigen Sie die Taste „°C“, um als Einheit „°C“ auszuwahlen (Abb. 5).

Betätigen Sie die Taste „F“, um als Einheit „F“ auszuwahlen (Abb. 6).

3.3 Haltefunktion

Das Thermometer hält den Wert der letzten Temperaturmessung automatisch für die Dauer von 7 s nach Loslassen der Taste „Ein/Halten" auf der LCD-Anzeige fest. Sie müssen keine weitere Taste betätigten, um das angezeigte Messergebnis „einzufrieren" (Abb. 7).

Abb. 7

Messbetrieb ST-8810

3.4 LCD-Hintergrundbeleuchting

Sie schalten die Hintergrundbeleuchting ein, indem Sie zunachst die Taste „Ein/Halten" und anschließend die Taste „Hintergrundbeleuchting" betätigten.

Wiederholen Sie den Vorgang, um die Hintergrundbeleuchting auszuschalten (Abb. 8).

Abb. 8

3.5 Laserpointer

Um den Laserpointer einschalten, betätigten Sie die Taste „Laser“, während Sie die Taste „Ein/Halten“ gedrückt halten. (Abb. 9).

Betätigen Sie die Taste „Laser“ nochmals, um den Laser auszuschalten (Abb. 10).

3.6 Hinweise zu Messungen

Halten Sie das Thermometer an dessen Griff und richten Sie den IR-Sensor auf das Objekt, dessen Temperatur Sie messen möchten. Das Thermometer kompensiert automatisch Schwankungen der Umgebungstemperatur.

Beachten Sie, dass dies bis zu 30 Minuten in Anspruchnehmen kann, wenn große Schwankungen der Temperatur gemessen worden sind. Lassen Sie den IR-Sensor nach dem Messen von niedrigen Temperaturen und vor dem Messen von hohen Temperaturen eine Zeit lang abkühlen (mindestens einige Minuten lang).

ST-8810 Batterie ersetzen

4 Batterie ersetzen

Ist die Batterieleistung nicht ausreichend, wird auf der LCD-Anzeige ein Batteriesymbol angezeigt, um Sie darauf aufmerksam zu machen, dass eine neue 9-V-Batterie besteht wird (Abb. 11).

Abb. 11

Öffnen Sie das Batteriefach. Nehmen Sie die Batterie aus dem Thermometer und setzen Sie eine neue 9-Volt-Batterie ein. Schreiben Sie das Batteriefach.

5 Weitere Informationen

Funktionsweise

Ein Infrarot-Thermometer misst die Oberflächentemperatur eines Objektes. Die Optik des Thermometers nimmt emittierte und reflektierte Energie auf, die gebündelt und auf einen Sensor fokussiert wird. Die Elektronik des Thermometers setzt die Information in einen Temperaturwert um, der auf der LCD-Anzeige angezeigt wird. Bei Thermometern mit Laser dient der Lasernur der Ausrichtung des Gerätes.

Grosse des abzutastenden Objekt

Stellen Sie sicher, dass das Objekt länger ist als die vom Gerät abgetastete Flüche. Je kleiner das Objekt ist,esto geringer sollte der Abtastabstand sein.Wenn Genauigkeit eine wichtige Rolle spiel, muss das Objekt mindestens doppeltso groß sein wie die Abtastfläche.

Abstand und Abtastfläche

Wenn Sie den Abstand zum Object vergroßern, vergroßert sich auch die Abtastfläche (Abb. 1).

EineheiStellefinden

Um eine heiße Stelle aufzuspären, richten Sie das Thermometer zunachst auf einen Punkt außerhalb des Bereichs, den Sie abtasten möchten. Taten Sie dann den gewünschten Bereich mit Aufwärts- und Abwärtsbewegungen ab, bis Sie die heiße Stelle gefunden haben.

Bitte beachten!

• Das Thermometer ist nicht für das Abtasten glänzender oder polierter Metalloberflächen, wie solcher von Edelstahl, Aluminium usw. vorgehen (siehe „Emissivität").
• Das Thermometer kann nicht durch transparente Flächen (z. B. Glas) durch messen. In thisem Fall wurde die Oberflächentemperatur der Glasfläche gemessen.
• Dampf, Staub, Rauch usw. vor der Optik des Thermometers konnen die Messgenauigkeit beeinträchtigen.

Emissivität

Die meisten organischen Materialien sowie lackierte und oxidierte Oberflächen (90 % der typischen Anwendungen) besitzen eine Emissivität von 0,95 (im Gerät voreingestellt). Das Abtasten von glänzenden oder polierten Oberflächen führt zu ungenauen Messergebnissen. Bekleben Sie in einem solchen Fall die abzutastende Oberfläche mit Abdeckband, oder tragen Sie eine)dünne Schicht schwarzer Farbe auf. Warten Sie eine Zeit lang, bis das Abdeckband die Temperatur des darunter liegenden Materials angenommen hat. Messen Sie dann die Temperatur des Abdeckbandes bzw. der lackierten Oberfläche.

ST-8810 Weitere Informationen

Emissivitätswerte:

Substanz	Thermische Emissivität	Substanz	Thermische Emissivität
Asphalt 0,90 bis 0,98		Stoff (schwarz) 0,98
Beton 0,94 Menschliche Haut 0,98
Zement 0,96		Schaum 0,75 bis 0,80
Sand 0,90 Holzkohle (Pulver) 0,96
Erde 0,92 bis 0,96		Lack 0,80 bis 0,95
Wasser	0,92 bis 0,96	Lack (matt)	0,97
Eis	0,96 bis 0,98	Gummi (schwarz)	0,94
Schnee	0,83	Kunststoff	0,85 bis 0,95
Glas	0,90 bis 0,95	Holz	0,90
Keramik	0,90 bis 0,94	Papier	0,70 bis 0,94
Marmor	0,94	Chromoxide	0,81
Putz	0,80 bis 0,90	Kupferoxide	0,78
Mörtel	0,89 bis 0,91	Eisenoxide	0,78 bis 0,82
Ziegelstein	0,93 bis 0,96	Textilien	0,90

Technische Daten ST-8810

6 Technische Daten

Artikelnummer ST-8810
Anzeige LCD 3-1/2 Ziffern (bis 1999) mit Hintergrund-beleuchtung
Messbereich	-20 °C bis +270 °C (-4 °F bis +518 °F)
Auflösung 1 °C / 1 °F
Genauigkeit ±2 % des Messergebnisses oder ±2 °C / ±4 °FDie angegebene Genauigkeit ist bei 18 °C bis 28 °C (64 °F bis 85 °F) und einer relativen Luftfeuchte von weniger als 80 % gegeben.Die angegebene Genauigkeit ist bei einer Emissivität von 0,95 gegeben.
Emissivitäts-einstellungen 0,95 (fest)
Abstandsfaktor	Abstand : Abtastflächendurchmesser = ca. 8 : 1
Abtastfrequenz	ca. 1 s
Spektralempfindlichkeit	6 - 14 μm
Ausschalten	automatische Abschaltung nach 7 Sekunden Nichtgebrauch
Umgebungstemperatur im Betrieb	0 °C bis +50 °C (+32 °F bis +122 °F)
Relative Luftfeuche im Betrieb	max. 80 %
Spanningsversorgung	9-V-Batterie
Gewicht 180 g
Abmessungen	159 x 76 x 57 mm

Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglichkeiten vorbehalten.
