Tipo di prodotto	Direct box passiva con simulatore di altoparlante
Riferimento	PILM
Numero di canali	1
Tipo di circuito	Passivo con trasformatore isolato
Ingresso	Jack 6,3 mm asimmetrico
Uscita	XLR maschio simmetrico
Uscita THRU	Jack 6,3 mm (segnale non modificato)
Attenuazione d'ingresso (Pad)	0 dB / 15 dB / 30 dB (commutabile)
Simulatore di tonalità	Bypass, Normale, Bright, Mellow (commutabile)
Ground Lift	Sì (interruttore LIFT/GND)
Materiale del contenitore	Alluminio pressofuso
Dimensioni (H x L x P)	140 x 50 x 68 mm
Peso	0,445 kg
Temperatura di funzionamento	-20 °C a 70 °C
Umidità relativa	< 80 % (senza condensa)
Accessori inclusi	Piedini in gomma, etichetta di marcatura
Livello di ingresso max. (20 Hz)	+12 dBu (< 1 % THD)
Livello di ingresso max. (1 kHz)	+32 dBu (< 1 % THD)
Risposta in frequenza	10 Hz – 60 kHz (±1 dB)
Impedenza di ingresso (1 kHz, Bypass, 0 dB Pad)	8,8 kΩ
Impedenza di uscita (1 kHz, Bypass, 0 dB Pad)	125 Ω
THD (30 Hz, +4 dBu)	< 0,25 %
THD (1 kHz, +4 dBu)	< 0,009 %
IMD SMPTE (60 Hz/7 kHz, 4:1)	< 0,005 %
Rapporto di trasmissione	1:5

Domande frequenti - RIVER ilm Palmer

Quali tipi di segnali audio posso collegare all'ingresso INPUT?

L'ingresso INPUT (jack 6,3 mm) accetta un segnale di linea proveniente da un preamplificatore per chitarra o l'uscita altoparlante di un amplificatore per chitarra (potenza max. 120 W a 8 Ω). Utilizzare un cavo schermato adatto.

Come utilizzare l'attenuatore ATT?

Il pulsante ATT offre tre livelli di attenuazione: 0 dB (per segnale di linea), 15 dB (amplificatore fino a 10 W) e 30 dB (amplificatore tra 10 e 120 W). Impostarlo in base alla fonte per evitare la saturazione.

Cosa fa il commutatore TONE?

Seleziona la simulazione di altoparlante: BYPASS (segnale grezzo), NORMAL (suono standard), BRIGHT (suono brillante) e MELLOW (suono morbido). Scegliere in base al risultato desiderato.

A cosa serve l'interruttore LIFT/GND?

Interrompe o mantiene il collegamento di terra tra ingresso e uscita per eliminare i loop di ronzio. Provare entrambe le posizioni per ridurre il rumore.

Posso usare questo dispositivo con un amplificatore a valvole?

Sì, ma attenzione: la scatola non offre alcuna resistenza di carico. È necessario collegare un altoparlante o un carico fittizio sulla presa THRU per non danneggiare l'amplificatore.

Qual è la potenza massima supportata dall'ingresso?

L'ingresso accetta fino a 120 W a 8 Ω da un amplificatore per chitarra. Oltre, il dispositivo potrebbe danneggiarsi.

Come collegare l'uscita XLR?

Utilizzare un cavo simmetrico (XLR) per collegare l'uscita a un ingresso microfono/linea di un mixer o interfaccia audio. Assicurarsi che il canale sia in muting durante il collegamento per evitare rumori parassiti.

Il dispositivo necessita di alimentazione elettrica?

No, è un modello passivo: funziona senza batteria né alimentazione esterna. Il trasformatore interno garantisce l'isolamento.

Cosa fare in caso di ronzio?

Provare ad attivare il ground lift (LIFT) e allontanare il dispositivo da campi magnetici potenti (trasformatori, ecc.). Verificare anche i cavi e la messa a terra.

Come pulire il dispositivo?

Scollegare tutti i cavi. Pulire la custodia in alluminio con un panno morbido leggermente umido. Non utilizzare solventi o prodotti abrasivi.

MANUALE UTENTE RIVER ilm Palmer

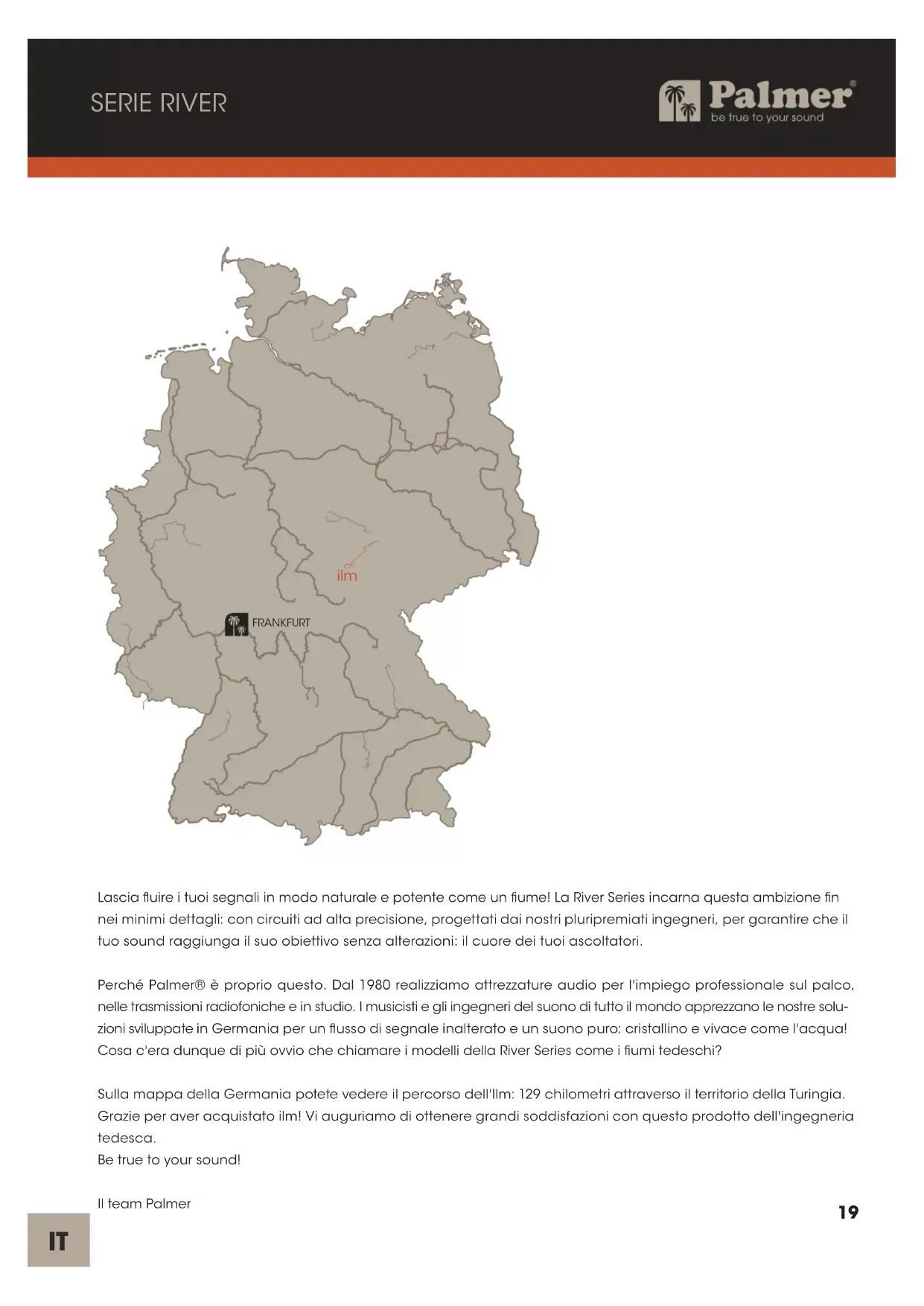

Lascia fluire i tuoi segnali in modo naturale e potente come un fiume! La River Series incarna questa ambizione fin nei minimi dettagli: con circuiti ad alta precisione, progettati dai nostri pluripremiati ingegneri, per garantire che il tuo sound raggiunga il suo obiettivo senza alterazioni: il cuore dei tuoi ascoltatori.

Perché Palmer® è proprio questo. Dal 1980 realizziamo attrezzature audio per l'impiego professionale sul palco, nelle trasmissioni radiofoniche e in studio. I musicisti e gli ingegneri del suono di tutto il mondo apprezzano le nostre soluzioni sviluppate in Germania per un flusso di segnale inalterato e un suono puro: cristallino e vivace come l'acqua! Cosa c'era dunque di più ovvio che chiamare i modelli della River Series come i fiumi tedeschi?

Sulla mappa della Germania potete vedere il percorso dell'Ilm: 129 chilometri attraverso il territorio della Turingia. Grazie per aver acquistato ilm! Vi auguriamo di ottenere grandi soddisfazioni con questo prodotto dell'ingegneria tedesca. Be true to your sound!

II team Palmer

ilm

speaker Simulation DI-Box passivo

UTILIZZO CONFORME

Il prodotto è un apparecchio di tecnologia per eventi nonché studi di registrazione, TV e broadcast.

Il prodotto è stato sviluppato per l'uso professionale negli ambiti della tecnologia per eventi nonché di studi di registrazione, TV e broadcast e non è adatto per l'illuminazione domestica!

Inoltre, questo prodotto è destinato esclusivamente a utenti qualificati con conoscenze specialistiche in materia di tecnologia per eventi, studi di registrazione, TV e broadcast!

L'utilizzo del prodotto al di fuori delle condizioni di esercizio e dei dati tecnici specificati è da considerarsi non conforme all'uso previsto.

Si esclude qualsiasi responsabilità per lesioni e danni materiali diretti e indiretti a seguito di uso non conforme.

Il prodotto non è adatto a:

Persone (compresi i bambini) con capacità fisiche, sensoriali o psichiche ridotte o non provviste delle necessarie conoscenze ed esperienze.
Bambini (ai bambini deve essere vietato giocare con il dispositivo).

INDICAZIONI SULLA SICUREZZA

1. Leggere attentamente il presente manuale d'uso.
2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.
3. Attenersi alle istruzioni.
4. Utilizzare il dispositivo unicamente nelle modalità previste.
5. Non aprire né modificare il dispositivo.

PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO INGERIBILE! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI.

INTRODUZIONE

La Passive Speaker Simulation DI-Box ilm, specificamente concepita per i chitarristi, viene integrata tra il dispositivo effetti / il preamplificatore per chitarra o l'amplificatore e il mixer. Collegata dietro un preamplificatore (segnale di linea) o tra un amplificatore e un altoparlante, la Speaker Simulation DI-Box consente l'ingresso diretto dei segnali della chitarra nel mixer, senza necessità di un microfono. Un circuito filtro integrato simula il suono necessario per la riproduzione autentica dell'altoparlante. La caratteristica del suono può essere commutata tra "Bypass", "Normal", "Bright" e "Mellow".

ilm

speaker Simulation DI-Box passivo

LIFT GND 6 5 1 1 BYPASS 2 NORMAL 3 BRIGHT 4 MELLOW 0dB 15dB 30dB 1 2 3 4 ATN TONE 3 4

CONNESSIONI ED ELEMENTI DI COMANDO

1. INPUT

Ingresso audio con presa jack da 6,3 mm.

A. Collegare un preamplificatore per chitarra utilizzando un cavo di linea schermato.
B. Collegare l'uscita dell'altoparlante di un amplificatore per chitarra utilizzando un cavo per altoparlante.

AVVERTENZA: I finali di potenza non possono essere azionati in modalità Bridge (Bridge Mode) sulla Speaker lation Box.

AVVERTENZA: Quando un amplificatore è collegato alla Speaker Simulation DI-Box, il collegato a massa tra l'ingresso e l'uscita deve essere scollegato (interruttore 6 non premuto su LIFT).

AVVERTENZA: La potenza di un amplificatore collegato deve essere al massimo di 120 W su 8 ohm.

ATTENZIONE: Quando si utilizza un finale di potenza, nel circuito della Speaker Simulation DI-Box non è presente alcuna resistenza di carico. Per evitare danni all'amplificatore, prima di accenderlo è necessario collegare un altoparlante per chitarra adeguato o un'idonea resistenza di carico alla presa THRU con l'ausilio di un cavo per altoparlanti.

2. THRU

Il segnale d'ingresso (INPUT) viene emesso senza variazioni attraverso la presa jack THRU da 6,3 mm.

3. ATT (Attenuator = attenuatore)

Interruttore rotante per la regolazione del livello di uscita. Raccomandazione:

Collegamento di un preamplificatore per chitarra (segnale di linea): Attenuazione 0 dB

Collegamento di un amplificatore da studio con potenza di uscita massima di circa 10 W: Attenuazione 15 dB

Collegamento di un amplificatore con potenza di uscita di 10 W (max. 120 W a 8 ohm): Attenuazione 30 dB

4. TONE

Interruttore rotante per l'impostazione della caratteristica del suono del segnale in uscita.

1 BYPASS Suono invariato al segnale di ingresso
2 NORMALE: Impostazione predefinita del suono
3 BRIGHT: Suono chiaro
4 MELLOW: Suono morbido

5. OUTPUT

Uscita audio bilanciata con presa XLR maschio a 3 poli. Utilizzare un cavo schermato bilanciato (cavo microfono) per collegare la Speaker Simulation DI-Box a un ingresso bilanciato di un mixer o di un'interfaccia audio.

6. LIFT / GND

Interruttore per scollegare la connessione di terra dell'ingresso e dell'uscita (ground lift). Se non premuto, il collegamento a massa è scollegato; il collegamento è presente quando è premuto. La capacità di prevenire un loop di ronzio utilizzando l'interruttore Ground Lift dipende dalla messa a terra dei dispositivi collegati. Pertanto, è possibile che sia l'una che l'altra posizione dell'interruttore siano in grado di ridurre o eliminare efficacemente il ronzio.

ATTENZIONE: Il collegamento di cavi di segnale può causare un notevole rumore. Prestare attenzione affinché il canale d'ingresso (mixer, interfaccia audio ecc.) sia silenziato durante le operazioni di collegamento. In caso contrario, i livelli di rumore possono provocare danni.

NOTA: I campi magnetici intensi possono provocare ronzii. Evitare dunque di posizionare la Speaker Simulation DI-Box in prossimità di intensi campi magnetici (ad es. trasformatore di rete).

ESEMPI DI CABLAGGIO

ESEMPI DI CABLAGGIO

DATI TECNICI

INFORMAZIONI GENERALI

Codice articolo PILM

Tipologia di prodotto

Speaker Simulation DI-Box

Numero canali 1

Tipo passivo

Trasformatore isolato Sì

Numero ingressi 1
Tipo di ingresso non bilanciato
Connettori d'ingresso Jack da 6,3 mm
Numero uscite 1

Tipo di output bilanciato
Connettori d'uscita XLR
Numero di uscite THRU per canale 1
Attenuazione in ingresso (Pad) 0 dB / 15 dB / 30 dB
Interruttore Ground/Lift Si

Altre funzioni

Tone: Bypass, Normale, Bright, Mellow

Alloggiamento Alluminio estruso

Dimensioni (H/L/P)

140 x 50 x 68 mm

Peso 0,445 kg

Temperatura ambiente (in esercizio)

-20°C...70°C

Umidità relativa dell'aria < 80%, senza condensa

Accessori inclusi

Piedini in gomma, targhetta identificativa (etichetta tour)

AUDIO

Max. Livello di ingresso (< 1% THD, 20 Hz)

+12 dBu

Max. Livello di ingresso (<1% THD, 1 kHz) +32 dBu

Risposta in frequenza (±1 dB, relativa 1 kHz)

10 Hz - 60 kHz

Impedenza di ingresso (1 kHz, impostazione: bypass, PAD 0 dB) 8,8 kΩ

Impedenza di uscita (1 kHz, impostazione: bypass, PAD 0dB)

125 Ω

THD (30 Hz, +4 dBu, unitario, non ponderato) < 0,25 %

THD (1 kHz, +4 dBu, unitario, non ponderato)

< 0,009 %

IMD (SMPTE) (60 Hz/7 kHz, 4:1, +4 dBu) < 0,005 %

Rapporto trasduttore

1:5

Tutte le misurazioni sono state effettuate con un generatore con impedenza di uscita pari a 600 Ω e carico simmetrico di 1 kΩ.

SMALTIMENTO

IMBALLAGGIO:

1. Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili in vigore nel proprio Paese.

DISPOSITIVO:

1. Il presente dispositivo è soggetto alla direttiva europea sui Rifiuti di Apparecchiature Elettriche ed Elettronichenella versione aggiornata vigente. Direttiva RAEE - Rifiuti di Apparecchiature Elettriche ed Elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici.

Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Vi preghiamo di rispettare le normative in vigore nel Paese di installazione.

1. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione.
2. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

BATTERIE E PILE:

1. Le batterie e le pile non devono essere smaltite con i rifiuti domestici. Le batterie e le pile devono essere smaltite presso un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale.
2. Rispettare le leggi sullo smaltimento in vigore nel proprio Paese.
3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.
4. I dispositivi dotati di batterie o pile che non possono essere rimosse dall'utente devono essere portati presso un punto di raccolta per dispositivi elettrici.

DICHIARAZIONI DEL PRODUTTORE

Garanzia del produttore e limitazione di responsabilità Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Per assistenza, rivolgersi al proprio distributore di fiducia.

CONFORMITÀ CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive(ove pertinente): Direttiva Bassa tensione (2014/35/UE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

DICHIARAZIONE DI CONFORMITÀ UE

Le dichiarazioni di conformità per prodotti che sono soggetti alle direttive Bassa tensione, CEM, RoHS possono essere richieste all'indirizzo [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate al link www.adamhall.com/compliance/

FCC STATEMENT

Questo dispositivo è conforme alla Parte 15 delle Regole FCC.

Il funzionamento è soggetto alle due condizioni seguenti:

(1) Il dispositivo non può provocare interferenze dannose, e
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che possono causare funzionamento indesiderato.

CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.

ilm FRANKFURT
