RIVER ilm - Audio-/Video-Konverter Palmer - Kostenlose Bedienungsanleitung

Produkttyp	Passive DI-Box mit Lautsprechersimulator
Referenz	PILM
Kanalanzahl	1
Schaltungstyp	Passiv mit Trenntransformator
Eingang	Asymmetrische 6,3 mm Klinke
Ausgang	Symmetrischer XLR-Stecker
THRU-Ausgang	6,3 mm Klinke (unverändertes Signal)
Eingangsabschwächung (Pad)	0 dB / 15 dB / 30 dB (schaltbar)
Klangsimulator	Bypass, Normal, Bright, Mellow (schaltbar)
Ground Lift	Ja (Schalter LIFT/GND)
Gehäusematerial	Strangguss-Aluminium
Abmessungen (H x B x T)	140 x 50 x 68 mm
Gewicht	0,445 kg
Betriebstemperatur	-20 °C bis 70 °C
Relative Luftfeuchtigkeit	< 80 % (ohne Kondensation)
Mitgeliefertes Zubehör	Gummifüße, Markierungsetikett
Max. Eingangspegel (20 Hz)	+12 dBu (< 1 % THD)
Max. Eingangspegel (1 kHz)	+32 dBu (< 1 % THD)
Frequenzgang	10 Hz – 60 kHz (±1 dB)
Eingangsimpedanz (1 kHz, Bypass, 0 dB Pad)	8,8 kΩ
Ausgangsimpedanz (1 kHz, Bypass, 0 dB Pad)	125 Ω
THD (30 Hz, +4 dBu)	< 0,25 %
THD (1 kHz, +4 dBu)	< 0,009 %
IMD SMPTE (60 Hz/7 kHz, 4:1)	< 0,005 %
Übersetzungsverhältnis	1:5

Häufig gestellte Fragen - RIVER ilm Palmer

Welche Audio-Signale kann ich an den INPUT-Eingang anschließen?

Der INPUT-Eingang (6,3 mm Klinke) akzeptiert ein Line-Signal von einem Gitarrenvorverstärker oder den Lautsprecherausgang eines Gitarrenverstärkers (max. Leistung 120 W an 8 Ω). Verwenden Sie ein geeignetes abgeschirmtes Kabel.

Wie verwende ich den ATT-Abschwächer?

Der ATT-Schalter bietet drei Abschwächungsstufen: 0 dB (für Line-Signal), 15 dB (Verstärker bis 10 W) und 30 dB (Verstärker zwischen 10 und 120 W). Stellen Sie ihn entsprechend der Quelle ein, um Übersteuerung zu vermeiden.

Was macht der TONE-Schalter?

Er wählt die Lautsprechersimulation: BYPASS (rohes Signal), NORMAL (Standardklang), BRIGHT (heller Klang) und MELLOW (weicher Klang). Wählen Sie je nach gewünschtem Klang.

Wozu dient der LIFT/GND-Schalter?

Er unterbricht oder hält die Masseverbindung zwischen Eingang und Ausgang, um Brummschleifen zu eliminieren. Probieren Sie beide Positionen aus, um das Rauschen zu reduzieren.

Kann ich dieses Gerät mit einem Röhrenverstärker verwenden?

Ja, aber Vorsicht: Die Box bietet keine Abschlussimpedanz. Sie müssen einen Lautsprecher oder eine Ersatzlast an die THRU-Buchse anschließen, um den Verstärker nicht zu beschädigen.

Welche maximale Leistung verträgt der Eingang?

Der Eingang akzeptiert bis zu 120 W an 8 Ω von einem Gitarrenverstärker. Darüber hinaus könnte das Gerät beschädigt werden.

Wie schließe ich den XLR-Ausgang an?

Verwenden Sie ein symmetrisches Kabel (XLR), um den Ausgang mit einem Mikrofon-/Line-Eingang eines Mischpults oder Audio-Interfaces zu verbinden. Stellen Sie sicher, dass der Kanal beim Anschließen stummgeschaltet ist, um Störgeräusche zu vermeiden.

Benötigt das Gerät eine Stromversorgung?

Nein, es ist ein passives Modell: Es funktioniert ohne Batterie oder externe Stromversorgung. Der interne Transformator sorgt für die Isolation.

Was tun bei Brummen?

Versuchen Sie, den Ground Lift (LIFT) zu aktivieren und das Gerät von starken Magnetfeldern (Transformatoren usw.) fernzuhalten. Überprüfen Sie auch die Kabel und die Erdung.

Wie reinige ich das Gerät?

Trennen Sie alle Kabel. Reinigen Sie das Aluminiumgehäuse mit einem weichen, leicht feuchten Tuch. Verwenden Sie keine Lösungsmittel oder scheuernden Reinigungsmittel.

BEDIENUNGSANLEITUNG RIVER ilm Palmer

DE BEDIENUNGSANLEITUNG

EN USER MANUAL

IT MANUAL DE USUARIO

FR MANUEL D'UTILISATEUR

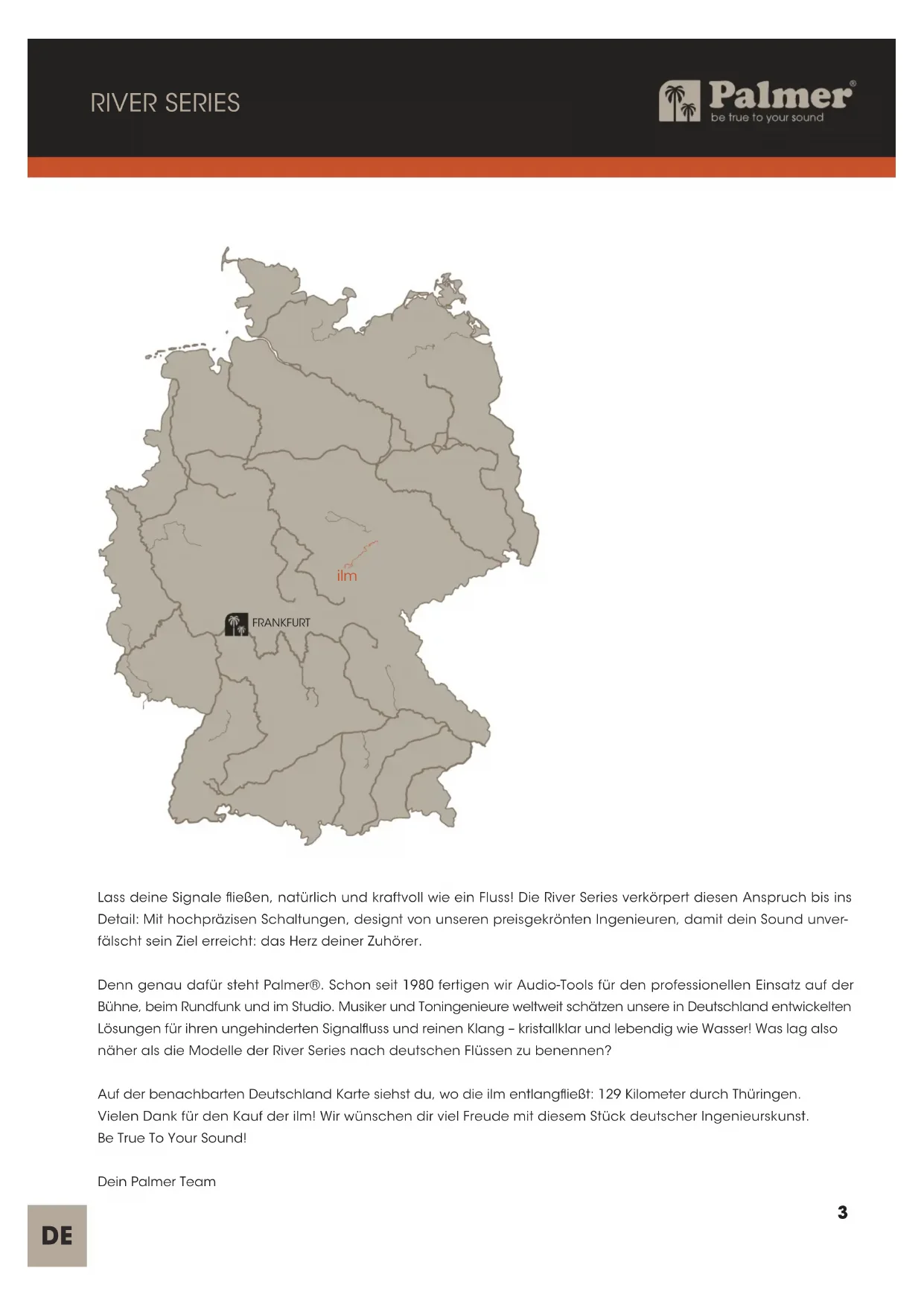

Lass deine Signale fließen, natürlich und kraftvoll wie ein Fluss! Die River Series verkörpert diesen Anspruch bis ins Detail: Mit hochpräzisen Schaltungen, designt von unseren preisgekrönten Ingenieuren, damit dein Sound unverfälscht sein Ziel erreicht: das Herz deiner Zuhörer.

Denn genau dafür steht Palmer®. Schon seit 1980 fertigen wir Audio-Tools für den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten Lösungen für ihren ungehinderten Signafluss und reinen Klang - kristallklar und lebendig wie Wasser! Was lag also näher als die Modelle der River Series nach deutschen Flüssen zu benennen?

Auf der benachbarten Deutschland Karte siehst du, wo die ilm entlangfließt: 129 Kilometer durch Thüringen. Vielen Dank für den Kauf der ilm! Wir wünschen dir viel Freude mit diesem Stück deutscher Ingenieurskunst. Be True To Your Sound!

Dein Palmer Team

ilm

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

▶ Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

EINFÜHRUNG

Die Passive Speaker Simulation DI-Box ilm speziell für Gitarristen wird zwischen Effektgerät bzw. Gitarren-Preamp oder Verstärker und Mischpult eingebunden. Hinter einen Preamp (Line-Signal) oder zwischen einem Verstärker und Lautsprecher geschaltet, ermöglicht die Speaker Simulation DI-Box die direkte Einspielung von Gitarrensignalen ins Mischpult ohne Mikrofon. Eine integrierte Filterschaltung simuliert den für die authentische Wiedergabe notwendigen Klang des Lautsprechers. Die Klangcharakteristik ist zwischen „Bypass“, „Normal“, „Bright“ und „Mellow“ umschaltbar.

ilm

ANSCHLÜSSE UND BEDIENELEMENTE

1. INPUT

Audioeingang mit einer 6,3 mm Klinkenbuchse.

A. Schließen Sie einen Gitarren-Preamp mit Hilfe eines abgeschirmten Line-Kabels an.
B. Schließen Sie den Laufsprecherausgang eines Gitarrenverstärkers mit Hilfe eines Lautsprecherkabels an.

WARNUNG: Endstufen dürfen nicht im Brückenmodus (Bridge Mode) an der Speaker-Simulation-Box geben werden.

WARNUNG: Wenn ein Verstärker an der Speaker Simulation DI-Box betrieben wird, muss die Masseverung zwischen Ein- und Ausgang getrennt sein (Schalter Nr. 6 in nicht gedrückter Position LIFT).

WARNUNG: Die Verstärkerleistung eines angeschlossenen Verstärkers darf maximal 120 W an 8 Ohm betragen!

ACHTUNG: Beim Verwenden eines Röhrenverstärkers: Im Schaltkreis der Speaker Simulation DI-Box befindet sich kein Lastwiderstand! Um Schäden am Verstärker zu vermeiden, muss vor dem Einschalten des Verstärkers ein entsprechender Gitarrenlautsprecher oder ein geeigneter Lastwiderstand an der Klinkenbuchse THRU mit eines Lautsprecherkabels angeschlossen sein!

2. THRU

Das Eingangssignal (INPUT) wird unverändert über die 6,3 mm Klinkenbuchse THRU ausgegeben.

3. ATT (Attenuator = Dämpfungsglied)

Drehschalter zum Anpassen des Ausgangspegels. Empfehlung:

Anschluss eines Gitarren-Preamps (Line-Signal): 0 dB Dämpfung

Anschluss eines Übungsverstärkers bis circa 10 W Ausgangsleistung: 15 dB Dämpfung

Anschluss eines Verstärkers über 10 W Ausgangsleistung (max. 120 W @ 8 Ohm): 30 dB Dämpfung

4. TONE

Drehschalter zum Einstellen der Klangcharakteristik des Ausgangssignals.

1 BYPASS: Zum Eingangssignal unveränderter Klang
2 NORMAL: Standard Klangeinstellung
3 BRIGHT: Heller Klang
4 MELLOW: Weicher Klang

5. OUTPUT

Symmetrischer Audioausgang mit einer männlichen 3-Pol XLR-Buchse. Verwenden Sie ein symmetrisches, abgeschirmtes Kabel (Mikrofonkabel), um die Speaker Simulation DI-Box an einen symmetrischen Eingang eines Mischpults oder Audio-Interfaces anzuschließen.

6. LIFT / GND

Schalter zum Trennen der Masseverbindung von Ein- und Ausgang (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fähigkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlossenen Geräte ab. Es besteht daher die Möglichkeit, dass sowohl die eine, als auch die andere Schalterposition in der Lage ist, ein Brummen wirkungsvoll zu reduzieren bzw. zu beseitigen.

ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass der Eingangskanal (Mischpult, Audio-Interface usw.) bei Steckvorgängen stummgeschaltet ist. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.

HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie die Speaker Simulation DI-Box daher nicht in der Nähe von starken Magnetfeldern (z.B. Netztrafo).

VERKABELUNGSBEISPIELE

VERKABELUNGSBEISPIELE

TECHNISCHE DATEN

ALLGEMEIN

Artikelnummer PILM

Produktart

Speaker Simulation DI-Box

Anzahl Kanäle 1

Typ passiv

Übertrager isoliert Ja

Anzahl Eingänge 1

Eingangstyp unsymmetrisch

Eingangsanschlüsse 6,3 mm Klinke

Anzahl Ausgänge 1

Ausgangstyp

symmetrisch

THRU-Ausgänge pro Kanal 1

Eingangsdämpfung (Pad) 0 dB / 15 dB / 30 dB

Ground/Lift Schalter Ja

Zusätzliche Funktionen

Tone: Bypass, Normal, Bright, Mellow

Gehäuse

Aluminium Strangguss

Abmessungen (H/B/T)

140 x 50 x 68 mm

Gewicht

0,445 kg

Umgebungstemperatur im Betrieb

-20°C...70°C

Relative Luftfeuchtigkeit

<80 %, nicht kondensierend

Enthaltenes Zubehör

Gummifüße, Beschriftungsschild (Tourlabel)

AUDIO

Max. Eingangspegel (< 1% THD, 20 Hz)

+12 dBu

Max. Eingangspegel (< 1% THD, 1 kHz)

+32 dBu

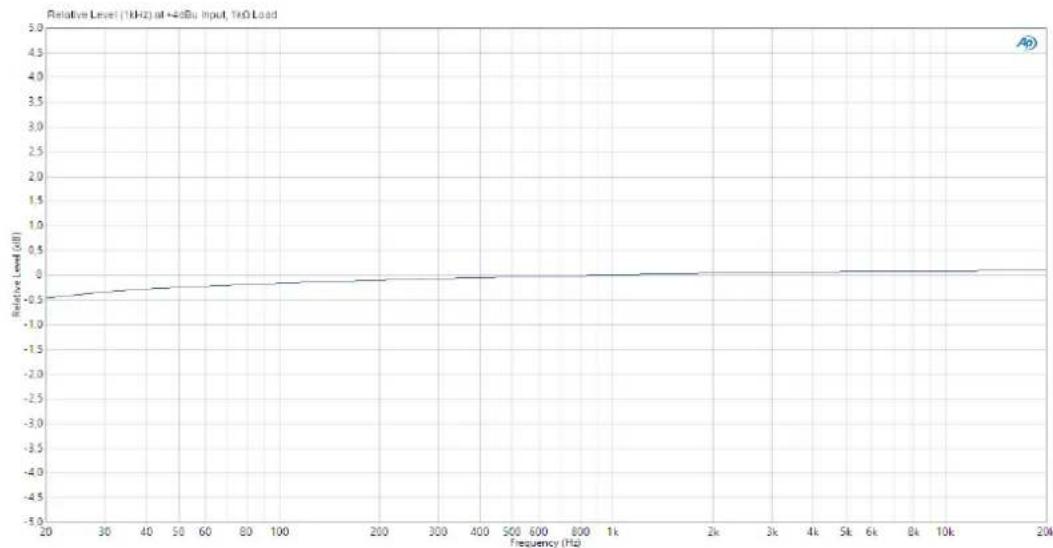

Frequenzgang (±1dB, relative 1kHz)

10 Hz - 60 kHz

Eingangsimpedanz (1 kHz, Setting: Bypass, 0dB PAD)

8,8 kΩ

Ausgangsimpedanz (1 kHz, Setting: Bypass, 0dB PAD)

125 Ω

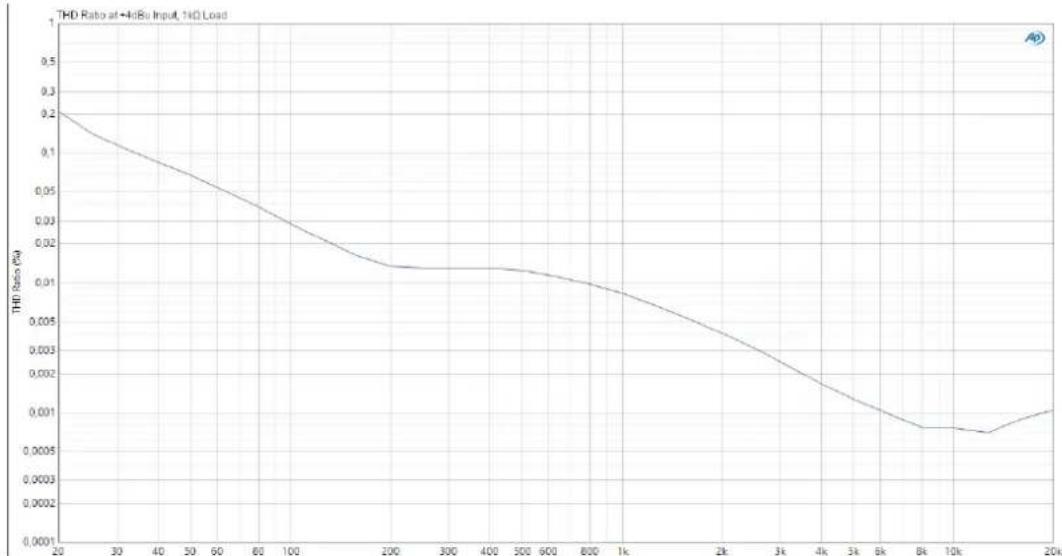

THD (30 Hz, +4 dBu, unity, ungewichtet)

< 0,25 %

THD (1 kHz, +4 dBu, unity, ungewichtet)

< 0,009 %

IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)

< 0,005 %

Übertrager-Verhältnis 1:5

Alle Messungen wurden mit einem Generator mit 600 Ω Ausgangsimpedanz und 1 kΩ symmetrischer Last durchgeführt.

ENTSORGUNG

VERPACKUNG:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs betrieb oder eine kommunale Entsorgungsein richtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungs einrichtung entsorgt werden.
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-Mail. [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend):

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.

FCC STATEMENT

DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!
