Deebot DM88 - Aspirapolvere robot ECOVACS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspirapolvere robot
Marca	ECOVACS
Modello	Deebot DM88
Alimentazione	12 V CC, batteria Ni-MH 3000 mAh, stazione di ricarica 100-240 V CA, uscita 20 V 1 A
Potenza nominale	30 W
Tipi di pavimento	Pavimento nudo, moquette/tappeti (con cautela)
Schemi di pulizia	Casuale (per tappeti) e programmata (per pavimento nudo, predefinito)

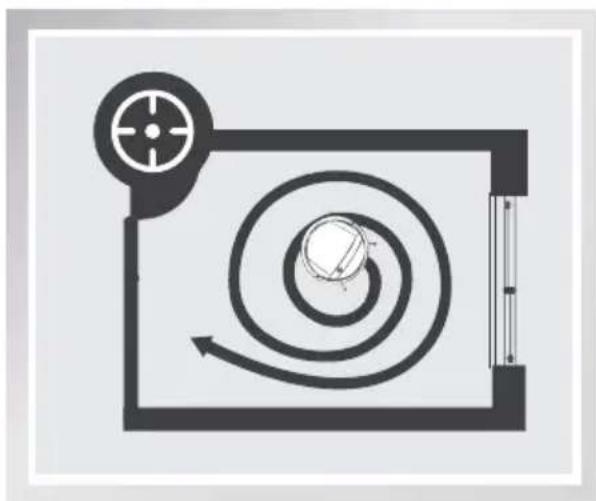

Modalità di pulizia	Automatico, stanza singola, localizzato (2-5 min), bordi, ritorno alla base
Opzioni di aspirazione	Spazzola principale (pulizia profonda) o aspirazione diretta (senza spazzola, ideale per capelli)
Sistema di lavaggio	Avanzato umido/secco opzionale (panno riutilizzabile, serbatoio acqua) – non usare su tappeti
Programmazione	Pianificazione intelligente (una volta al giorno alla stessa ora) tramite il robot; pianificazione oraria (fino a 2 volte al giorno) tramite l'app
Sensori	Anticaduta, antiurto, infrarossi
Telecomando	Fornito con batterie AAA, portata 5 m
Connettività	Wi-Fi (modulo radio < 100 mW), app ECOVACS
Manutenzione	Svuotamento e pulizia regolari del serbatoio polvere, filtri, spazzole e sensori; sostituzione periodica di spazzole e filtri
Indicatori luminosi e sonori	Spia Wi-Fi, pulsante AUTO blu/rosso, bip di allarme (da 1 a 7 bip a seconda del problema)
Sicurezza	Arresto automatico in caso di ostacolo, sensori anticaduta, istruzioni di sicurezza dettagliate nel manuale
Ricambi e riparabilità	Spazzole laterali, spazzola principale, aspirazione diretta, filtri, panni, serbatoio umido/secco; contattare il servizio clienti per la sostituzione
Utilizzo	Solo per uso domestico interno

Domande frequenti - Deebot DM88 ECOVACS

Come avviare il robot Deebot DM88?

Assicurati che l'interruttore di alimentazione alla base del robot sia su I (acceso), quindi posiziona il robot sulla stazione di ricarica per caricarlo completamente (4 ore la prima volta). Premi quindi il pulsante AUTO del robot o del telecomando per avviare una pulizia automatica.

Quali sono le diverse modalità di pulizia disponibili?

Il DM88 offre diverse modalità: Automatico (pulizia completa secondo lo schema impostato), Stanza singola (per una stanza fino a 30 m²), Localizzato (2-5 min per una zona molto sporca, solo tramite app), Bordi (pulisce lungo i muri) e Ritorno alla base (ritorno automatico o forzato).

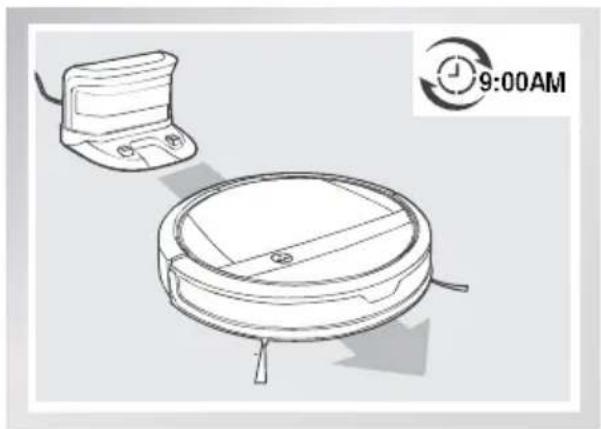

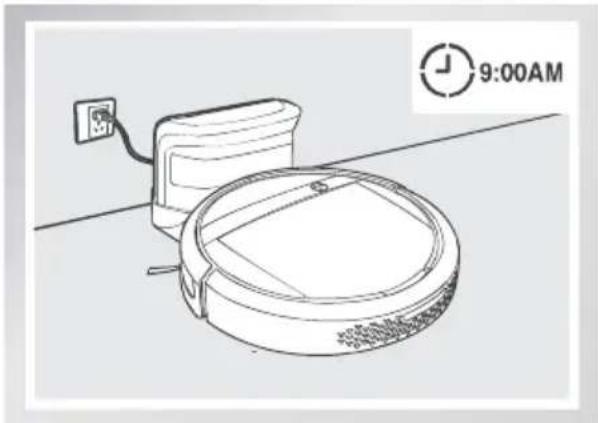

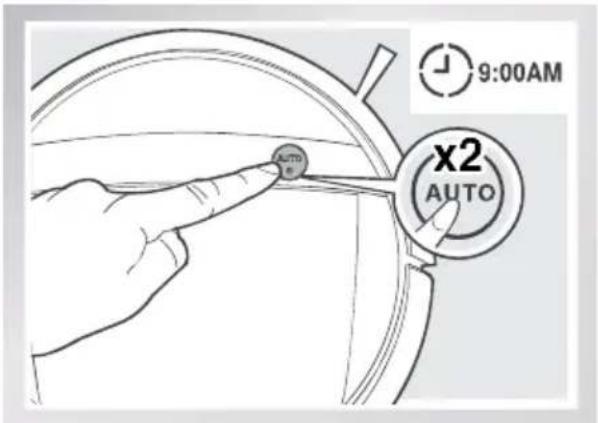

Come programmare una pulizia automatica quotidiana?

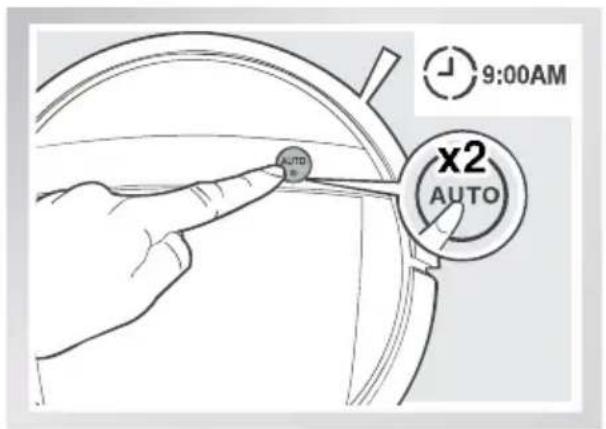

Per la pianificazione intelligente, premi due volte il pulsante AUTO del robot: l'ora corrente diventa l'ora della pulizia quotidiana. Per annullare, premi di nuovo due volte. Per una pianificazione più avanzata (più fasce orarie a settimana), usa l'app ECOVACS.

Cosa fare se il robot emette bip di allarme?

I bip indicano un problema: 1 bip = ruote motrici ostruite, 3 bip = malfunzionamento ruote, 4 bip = serbatoio polvere non installato correttamente, 5 bip = batteria scarica, 6 bip = spazzola laterale bloccata, 7 bip = sensori anticaduta sporchi. Consulta il manuale per le soluzioni dettagliate.

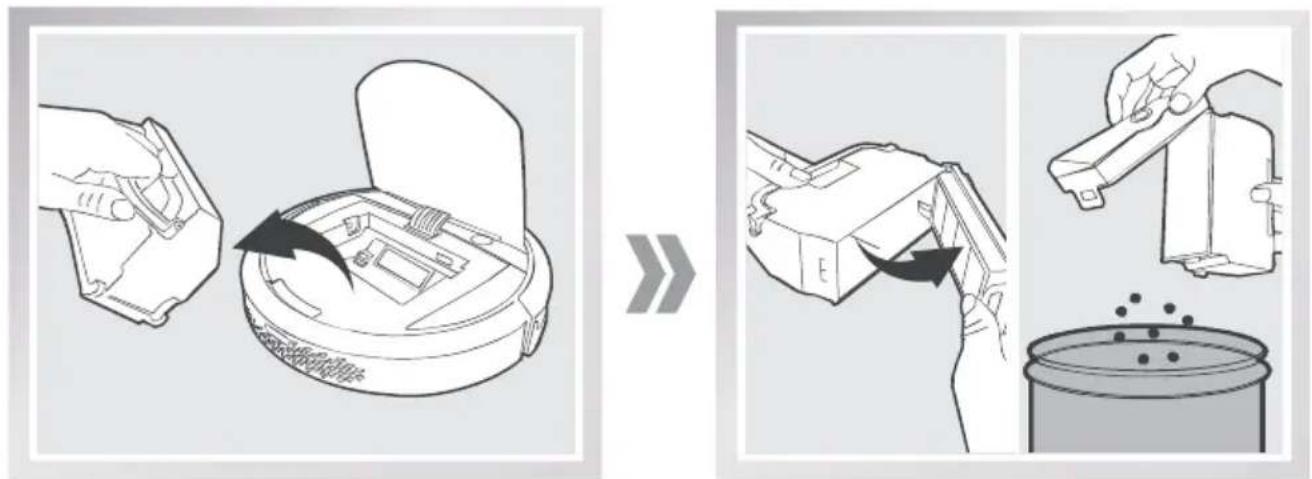

Come pulire i filtri e il serbatoio polvere?

Apri il coperchio superiore, rimuovi il serbatoio polvere e svuotalo. Rimuovi i filtri: batti il filtro ad alta efficienza (non risciacquare), sciacqua il filtro spugna e la rete del filtro con acqua. Asciuga completamente prima di rimontare.

Posso usare il sistema di lavaggio umido/secco avanzato?

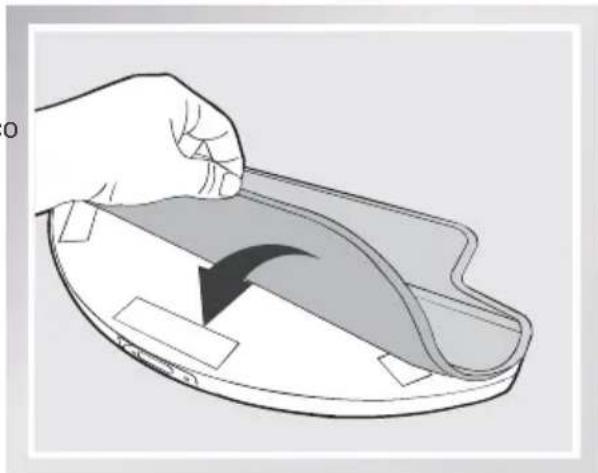

Sì, ma solo su pavimento nudo, non su tappeti o moquette. Fissa il panno di pulizia al serbatoio, riempi d'acqua, installa il serbatoio sotto il robot e seleziona una modalità di pulizia (preferibilmente Stanza singola). Svuota e asciuga il serbatoio dopo l'uso.

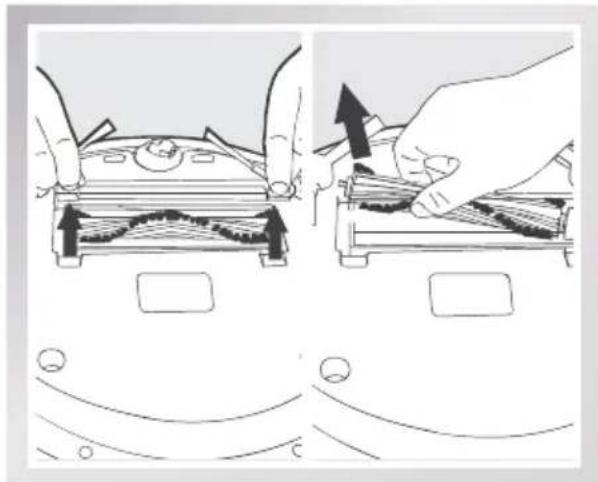

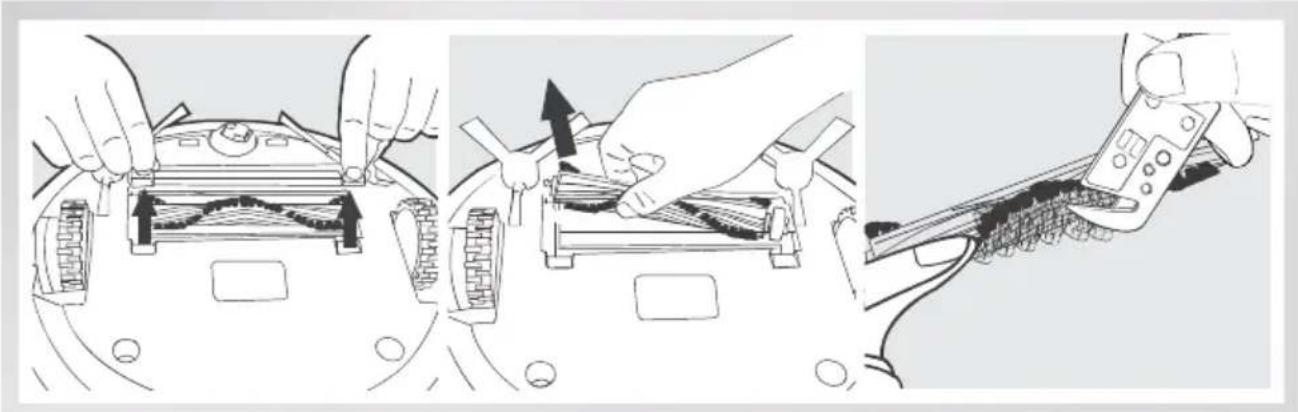

Come sostituire la spazzola principale o passare all'aspirazione diretta?

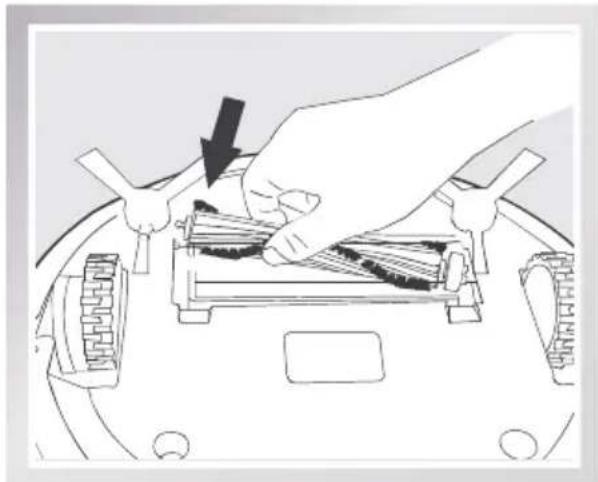

Capovolgi il robot, premi i pulsanti del coperchio della spazzola principale per rimuoverlo, poi la spazzola. Per installare l'opzione Aspirazione diretta, allinea le sue linguette con gli alloggiamenti e spingi fino allo scatto. Per tornare alla spazzola principale, inverti l'operazione.

Perché il robot non torna alla stazione di ricarica?

Controlla che la stazione sia posizionata correttamente: su una superficie piana, contro un muro, con 1,5 m di spazio libero davanti e 0,5 m su ciascun lato. Assicurati che i contatti di ricarica del robot e i pin della stazione siano puliti e ben collegati.

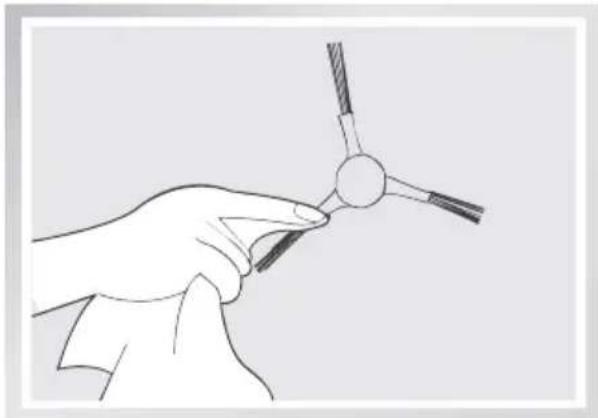

Come mantenere le spazzole laterali?

Rimuovi detriti o capelli avvolti attorno alle spazzole usando l'attrezzo di pulizia multifunzione fornito. Puoi anche rimuovere le spazzole e pulirle con un panno pulito. Sostituiscile ogni 3-6 mesi.

Cosa fare se il telecomando non funziona più?

Controlla le batterie (sostituiscile se necessario) e la loro polarità. Assicurati che il robot sia acceso e che la batteria sia sufficientemente carica. Pulisci l'emettitore infrarosso del telecomando e il ricevitore del robot con un panno asciutto. La portata è di 5 m, evita interferenze con altri dispositivi infrarossi.

MANUALE UTENTE Deebot DM88 ECOVACS

Congratulazioni per aver acquistato ECOVACS ROBOTICS DEEBOT! Speriamo che vi dia grandi soddisfazioni per molti anni. Siamo certi che l'acquisto di questo nuovo robot vi aiuterà a tenere pulita la vostra casa e vi permetterà di avere più tempo libero per altre attività. Vivete in maniera intelligente. Godetevi la vita.

Se doveste imbattervi in problemi relativi all'utilizzo del robot, contattate il nostro Centro di assistenza: un tecnico risponderà alle vostre domande e vi aiuterà a risolvere il problema.

Per ulteriori informazioni, visitate il sito Web ufficiale di ECOVACS ROBOTICS: www.ecovacs.com

L'azienda si riserva il diritto di apportare modifiche migliorative tecniche o di design al prodotto.

Grazie per aver scelto DEEBOT!

Indice

1. Importanti istruzioni sulla sicurezza ....125
   2.Contenuto della confezione e specifiche tecniche .....129

2.1 Contenuto della confezione ....129
2.2 Specifiche 129
2.3 Diagramma del prodotto ....130

1. Funzionamento e programmazione .....132

3.1 Note prima della pulizia ....132
3.2 Avvio rapido 133
3.3 Selezione di schemi e modalità di pulizia .....136
3.4 Programmazione del robot ....140
3.5 Scelta di un'opzione di aspirazione ....141
3.6 Sistema di lavaggio avanzato a umido/secco opzionale ....142
3.7 Spia e segnali acustici di allarme 145

1. Manutenzione 146

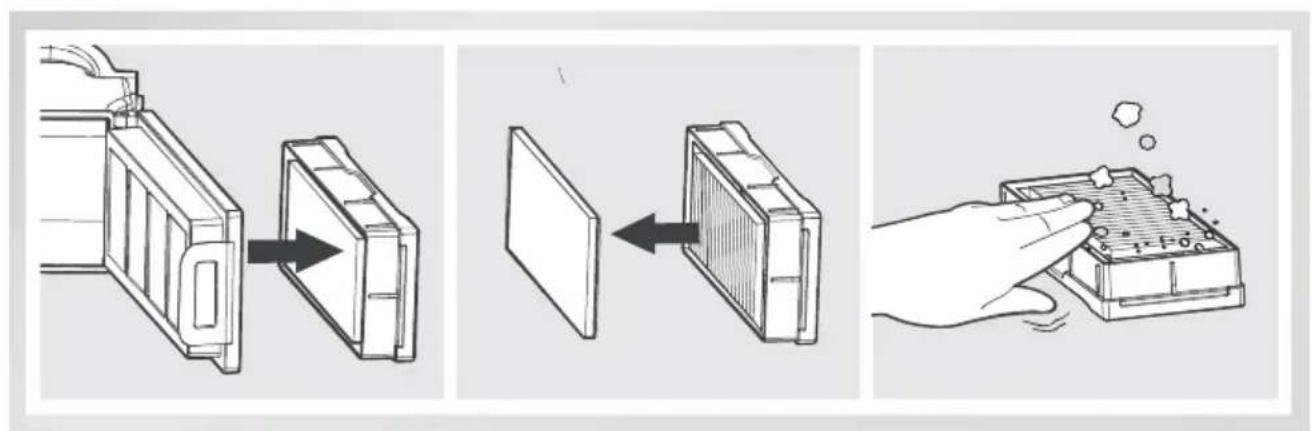

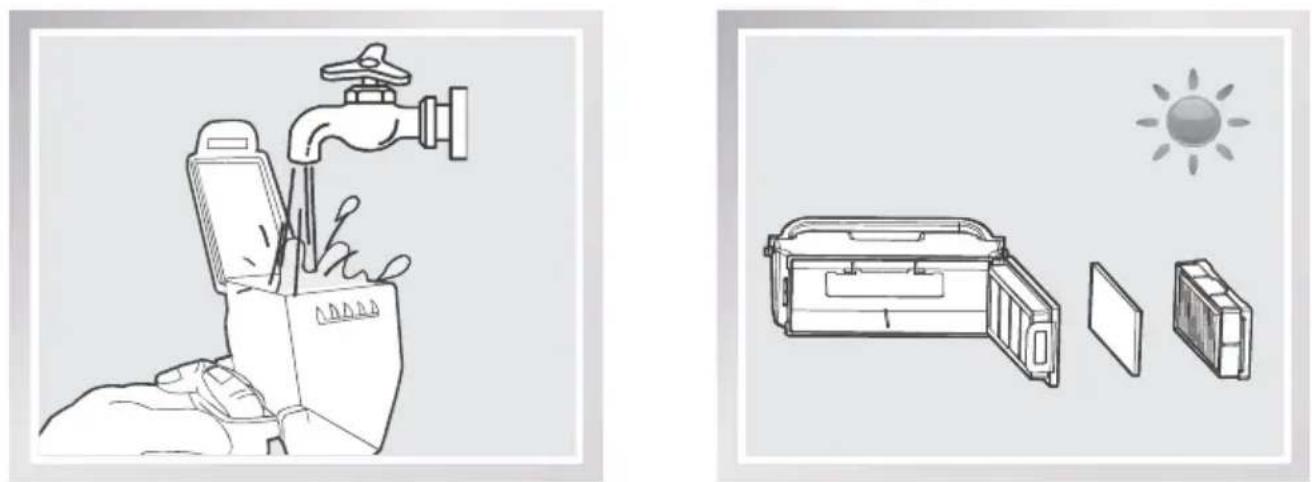

4.1 Cassetta di raccolta e filtri 146
4.2 Panno per pulizia accurata a umido/secco, serbatoio ottimizzato per pulizia a umido/secco .... 147

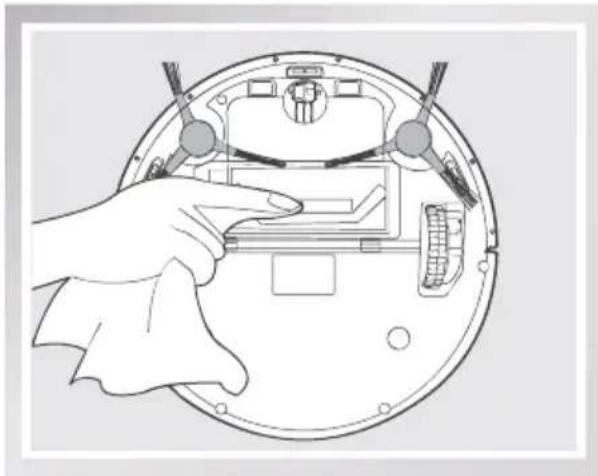

4.3 Spazzola principale, opzione di aspirazione diretta e spazzole laterali 148
4.4 Altri componenti ....149
4.5 Manutenzione regolare ....150

1. Risoluzione dei problemi .....151

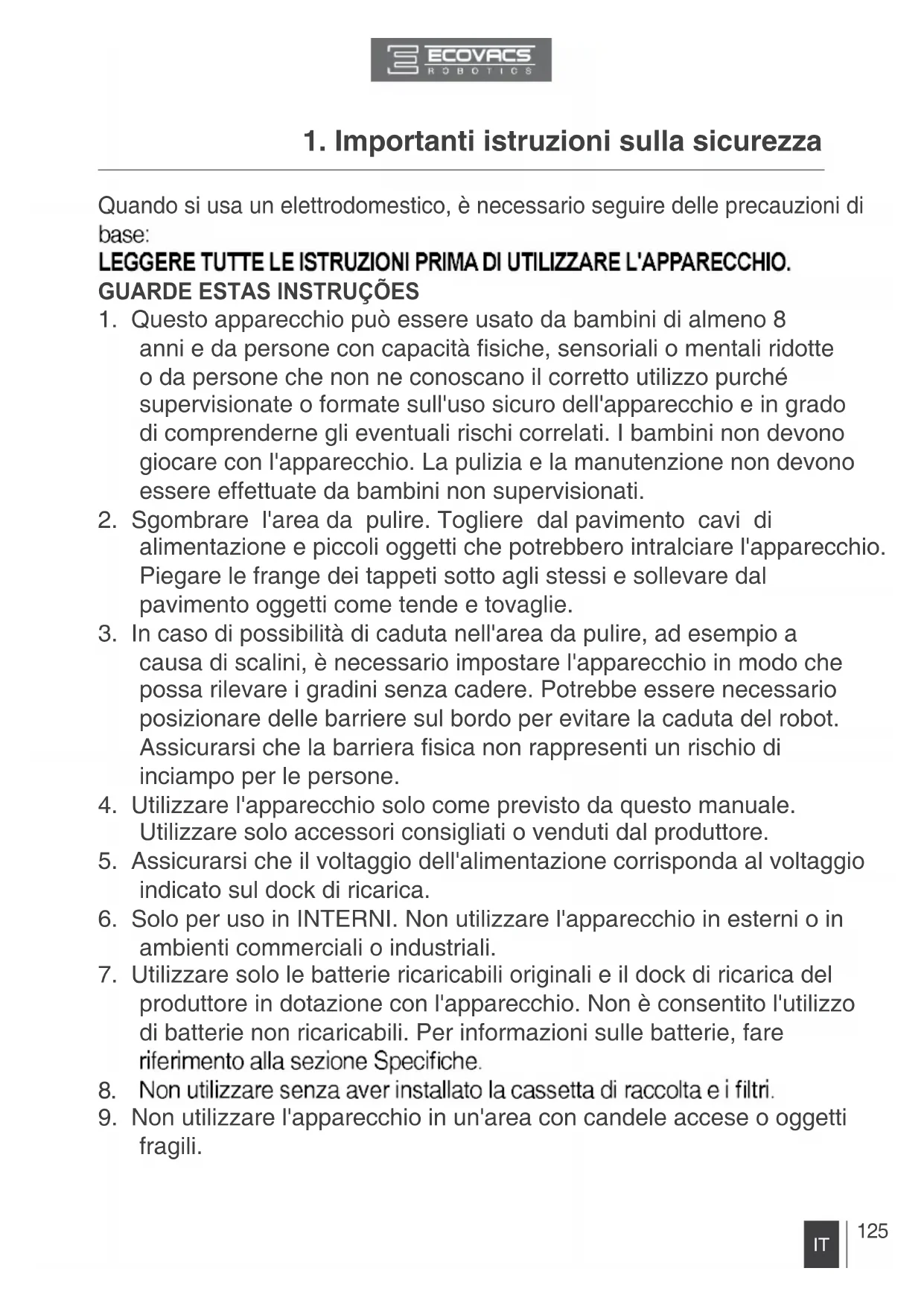

1. Importanti istruzioni sulla sicurezza

Quando si usa un elettrodomestico, è necessario seguire delle precauzioni di base:

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE L'APPARECCHIO. GUARDE ESTAS INSTRUÇÕES

1. Questo apparecchio può essere usato da bambini di almeno 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che non ne conoscano il corretto utilizzo purché supervisionate o formate sull'uso sicuro dell'apparecchio e in grado di comprenderne gli eventuali rischi correlati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini non supervisionati.

2. Sgombrare l'area da pulire. Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare l'apparecchio. Piegare le frange dei tappeti sotto agli stessi e sollevare dal pavimento oggetti come tende e tovaglie.

3. In caso di possibilità di caduta nell'area da pulire, ad esempio a causa di scalini, è necessario impostare l'apparecchio in modo che possa rilevare i gradini senza cadere. Potrebbe essere necessario posizionare delle barriere sul bordo per evitare la caduta del robot. Assicurarsi che la barriera fisica non rappresenti un rischio di inciampo per le persone.

4. Utilizzare l'apparecchio solo come previsto da questo manuale. Utilizzare solo accessori consigliati o venduti dal produttore.

5. Assicurarsi che il voltaggio dell'alimentazione corrisponda al voltaggio indicato sul dock di ricarica.

6. Solo per uso in INTERNI. Non utilizzare l'apparecchio in esterni o in ambienti commerciali o industriali.

7. Utilizzare solo le batterie ricaricabili originali e il dock di ricarica del produttore in dotazione con l'apparecchio. Non è consentito l'utilizzo di batterie non ricaricabili. Per informazioni sulle batterie, fare riferimento alla sezione Specifiche.

8. Non utilizzare senza aver installato la cassetta di raccolta e i filtri.

9. Non utilizzare l'apparecchio in un'area con candele accese o oggetti fragili.

1. Importanti istruzioni sulla sicurezza

1. Non utilizzare in condizioni climatiche estremamente calde o fredde (sotto i 5Co sopra i 40°C
2. Tenere capelli, vestiti, dita e qualsiasi parte del corpo lontano dalle aperture e dalle parti mobili dell'apparecchio.
3. Non utilizzare l'apparecchio in una stanza in cui sta dormendo un neonato o un bambino.
4. Non utilizzare l'apparecchio su superfici bagnate o con acqua stagnante.
5. Non consentire all'apparecchio di raccogliere oggetti grandi come pietre, grossi pezzi di carta o oggetti che potrebbero ostruire l'apparecchio.
6. Non utilizzare l'apparecchio per raccogliere materiali infiammabili o combustibili come benzina, toner per stampanti o fotocopiatrici, né utilizzarlo in aree dove questi potrebbero essere presenti.
7. Non utilizzare l'apparecchio per raccogliere materiali incandescenti o che emettono fumo, come sigarette, fiammiferi, cenere ardente, o qualsiasi cosa che potrebbe provocare un incendio.
8. Non infilare oggetti nella presa di aspirazione. Non utilizzare l'apparecchio se la presa di aspirazione è ostruita. Mantenere la presa libera da polvere, garze, capelli, o qualsiasi cosa che potrebbe ridurre il flusso d'aria.
9. Fare attenzione a non danneggiare il cavo di alimentazione. Non tirare o trascinare l'apparecchio o il dock di ricarica dal cavo di alimentazione, non utilizzare il cavo di alimentazione come maniglia, non chiudere il cavo di alimentazione in una porta e non strusciare il cavo di alimentazione su spigoli affilati. Non far passare l'apparecchio sopra al cavo di alimentazione. Tenere il cavo di alimentazione lontano da superfici calde.
10. In caso di danneggiamento del cavo di alimentazione, sarà necessario sostituirlo presso il produttore o tramite il servizio clienti per evitare rischi.
11. Se danneggiato, non utilizzare il dock di ricarica.

1. Importanti istruzioni sulla sicurezza

1. Non utilizzare l'apparecchio con prese o cavi di alimentazione danneggiati. Non utilizzare l'apparecchio o il dock di ricarica se non funziona correttamente, se è caduto, se è stato lasciato all'esterno o se è venuto in contatto con acqua. In questi casi, sarà necessaria la riparazione da parte del produttore o tramite il servizio clienti per evitare rischi.

2. Spegnere l'apparecchio prima di pulirlo o di effettuare operazioni di manutenzione.

3. È necessario rimuovere la spina dalla presa di corrente prima di pulire o di effettuare operazioni di manutenzione sul dock di ricarica.

4. Rimuovere l'apparecchio dal dock di ricarica e posizionare su OFF l'interruttore di accensione prima di rimuovere la batteria per lo smaltimento dell'apparecchio.

5. È necessario rimuovere e gettare la batteria secondo le leggi e le normative vigenti, prima dello smaltimento dell'apparecchio.

6. Gettare le batterie usate secondo le leggi e le normative vigenti.

7. Non incenerire l'apparecchio anche nel caso in cui sia molto danneggiato. Le batterie potrebbero esplodere e provocare un incendio.

8. Scollegare dalla presa di corrente il dock di ricarica in caso di mancato utilizzo prolungato.

9. L'apparecchio dev'essere utilizzato secondo le indicazioni di questo Manuale d'uso. ECOVACS ROBOTICS non potrà essere ritenuta responsabile per eventuali danni o infortuni causati da un utilizzo inappropriato.

10. Il robot contiene batterie sostituibili solo da persone competenti. Per sostituire o rimuovere la batteria, contattare l'assistenza clienti.

11. Se il robot non verrà utilizzato per lungo tempo, ricaricarlo completamente, spegnerlo e scollegare il dock di ricarica.

12. AVVISO: Ai fini della ricarica della batteria, utilizzare solo l'unità di alimentazione rimovibile CH1465A fornita con l'apparecchio. For DM82, utilizzare solo l'unità di alimentazione rimovibile GSCV0600S019V12E fornita con l'apparecchio.

1. Importanti istruzioni sulla sicurezza

1. Il telecomando viene fornito con due batterie AAA non ricaricabili. Per sostituire la batteria del telecomando, capovolgere il telecomando, premere e rimuovere il coperchio del vano delle batterie. Rimuovere le batterie e inserire le nuove batterie con la polarità corretta. Rimontare il coperchio del vano delle batterie.
2. Le batterie non ricaricabili non possono essere ricaricate.
3. Non è possibile utilizzare simultaneamente batterie nuove e vecchie.
4. Le batterie del telecomando devono essere inserite correttamente secondo le indicazioni della polarità.
5. Le batterie esaurite devono essere rimosse dall'apparecchio e smaltite in modo sicuro.
6. Se il telecomando rimane inutilizzato per un periodo di tempo prolungato, rimuovere le batterie.
7. I terminali dell'alimentazione non devono essere in corto circuito.
8. Il coperchio superiore di DM82 è di vetro temperato. Il vetro temperato è più sicuro e resistente del vetro standard. Maneggiarlo con cura per evitare graffi o rotture.

Radiofrequenza della potenza di uscita del modulo Wi-Fi inferiore a 100 mW.

Per paesi dell'Unione europea

Istruzioni per il corretto smaltimento del prodotto

Questo simbolo indica che il prodotto non dovrebbe essere smaltito insieme ad altri rifiuti domestici in tutta l'Unione europea. Per evitare danni all'ambiente o alla salute provocati da uno smaltimento di rifiuti non controllato, riciclare in maniera responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per riciclare il tuo apparecchio usato, usa i servizi di ritiro e raccolta o contatta il rivenditore dove hai acquistato il prodotto, che sarà in grado di smaltirlo correttamente.

2. Contenuto della confezione e specifiche tecniche

2.1 Contenuto della confezione

(4) Spazzole laterali

Opzione spazzola Opzione di aspirazione principale (preinstallata) diretta

(2) panni per pulizia accurata a umido/secco

Serbatoio ottimizzato per Filtro di spugna + filtro ad pulizia a umido/secco alta efficienza di ricambio

Bicchierino di misurazione

2.2 Specifiche

Modello DM88
Voltaggio di funzionamento 12V DC	Potenza nominale 30W
Modello batteria DM88-BYD		Specifiche della batteria	Ni-MH 12 V DC da 3000 mAh
Modello del dock di ricarica	CH1465A
Tensione di ingresso nominale 100-240 V AC		Tensione di uscita nominale	20V DC
Corrente di uscita nominale 1A Potenza nominale 20W
Modello del telecomando	RC1521C	Tensione di funzionamento del telecomando	3V DC
Modello di batteria del telecomando	AAA	Tensione nominale di ingresso della batteria del telecomando	1.5 V DC

* Le specifiche tecniche e di progettazione potrebbero variare a seguito dei miglioramenti continui sul prodotto.

2. Contenuto della confezione e specifiche tecniche

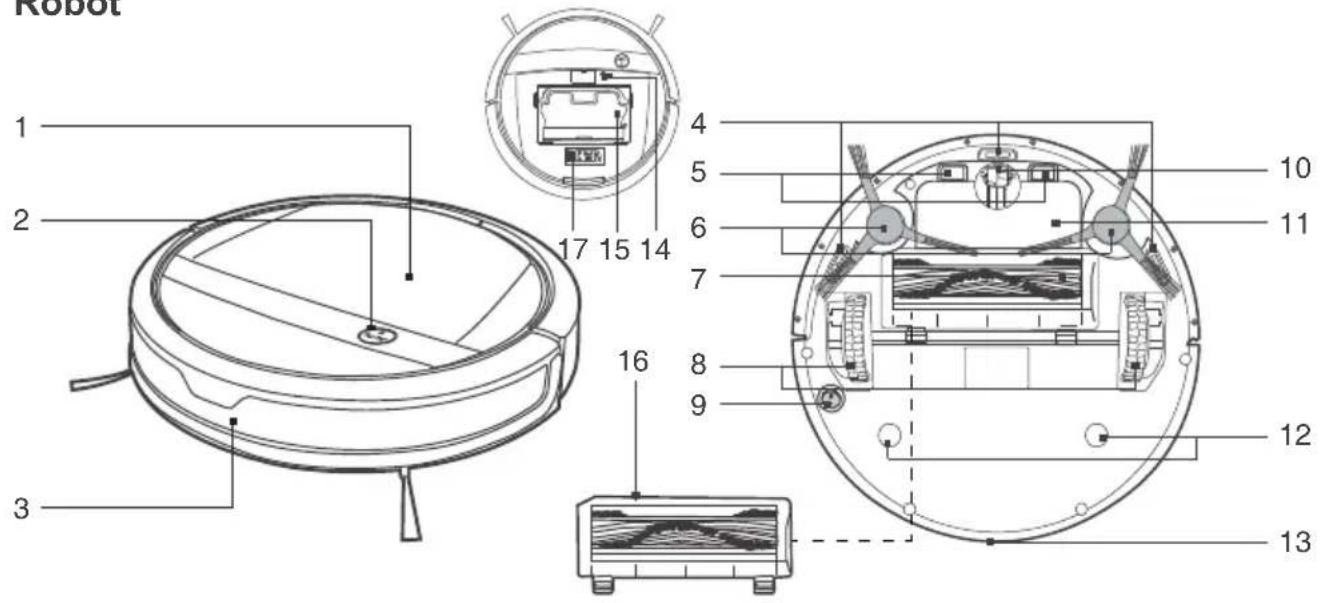

2.3 Diagramma del prodotto

Robot

1. Coperchio superiore
2. Pannello di controllo
3. Sensori anticollisione
4. Sensori anticaduta
5. Contatti di ricarica
6. Spazzole laterali

7. Opzione spazzola principale

8. Ruote motrici

9. Interruttore di alimentazione inferiore
10. Ruota universale
11. Coperchio della batteria
12. Slot serbatoio ottimizzato per pulizia a umido/secco

13. Ricevitore a infrarossi per il telecomando

14. Pulsante di reset

(solo per l'assistenza clienti)

1. Cassetta di raccolta
2. Coperchio della spazzola principale
3. Strumento di pulizia multi- funzione

Pannello di controllo

1. Pulsante Modalità AUTO (AVVIO/PAUSA one-touch)
2. Spia Wi-Fi

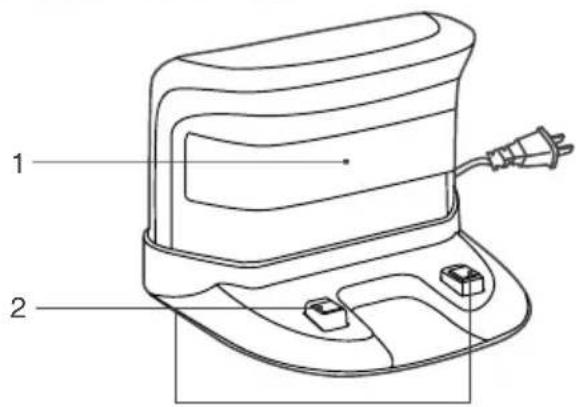

Dock di ricarica

1. Generatore di segnale a infrarossi
2. Pin del dock di ricarica

2. Contenuto della confezione e specifiche tecniche

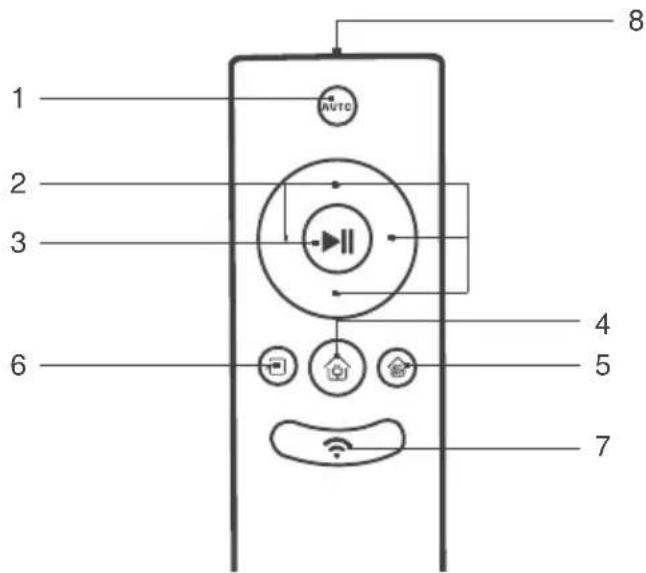

Telecomando

1. Pulsante Modalità AUTO
2. Pulsanti di controllo direzionali
3. Pulsante AVVIO/PAUSA

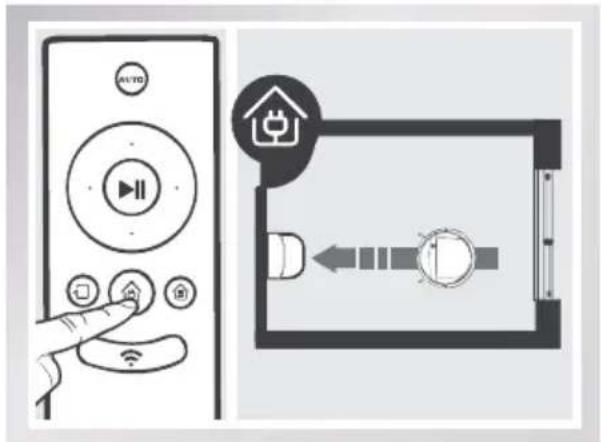

4. Pulsante Modalità di ritorno in carica

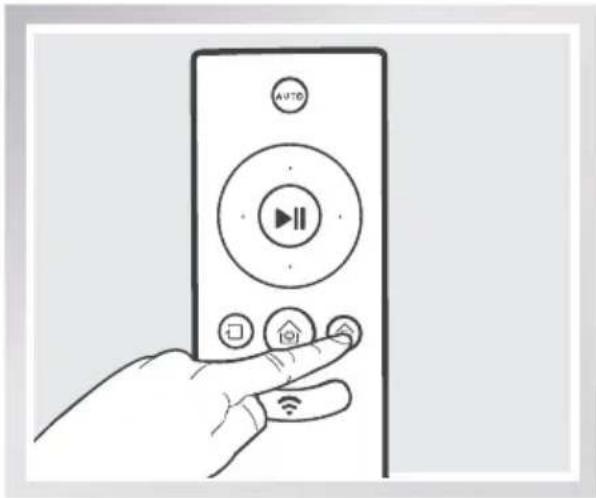

5. Pulsante Modalità Singola stanza

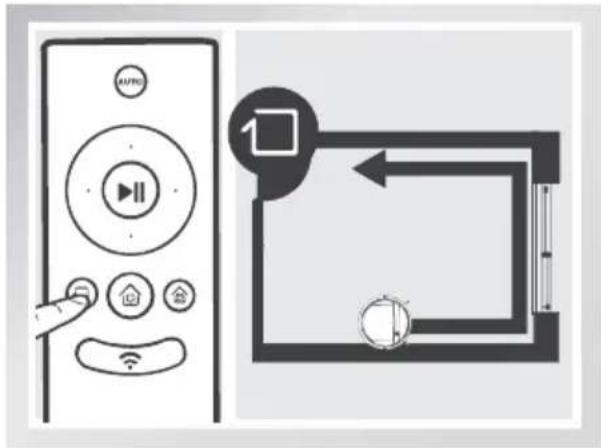

6. Pulsante Modalità di pulizia bordi
7. Pulsante Impostazione rete
8. Emettitore di infrarossi

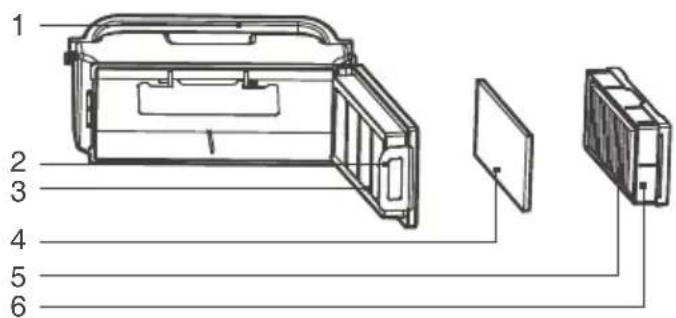

Cassetta di raccolta

1. Maniglia della cassetta di raccolta
2. Blocco della cassetta di raccolta
3. Rete del filtro
4. Filtro di spugna
5. Filtro ad alta efficienza
6. Coperchio della cassetta di raccolta

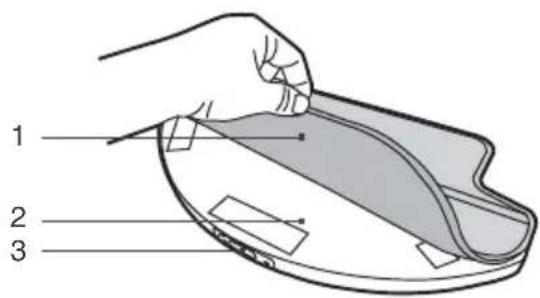

Serbatoio ottimizzato per pulizia a umido/secco

1. Panno per pulizia accurata a umido/secco
2. Serbatoio ottimizzato per pulizia a umido/secco
3. Inserimento acqua

3. Funzionamento e programmazione

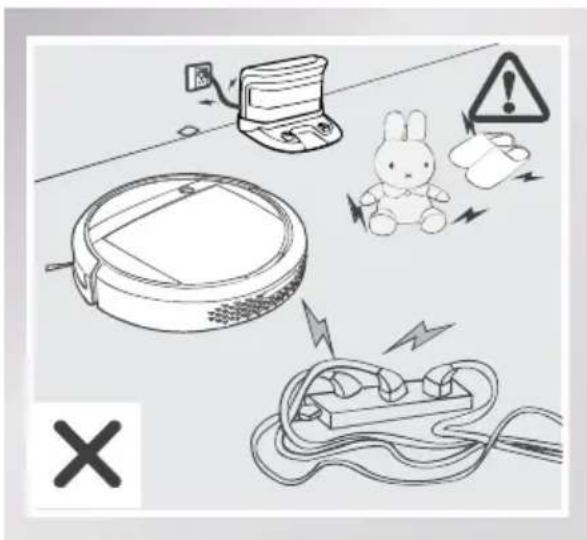

3.1 Note prima della pulizia

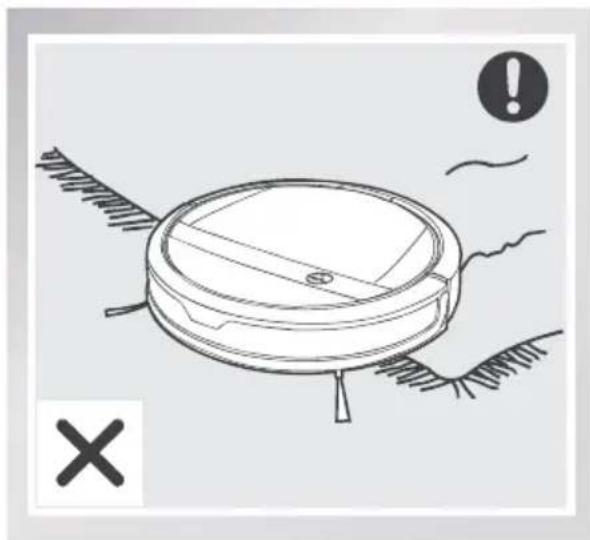

Prima di utilizzare DEEBOT, controllare l'area che andrà pulita e rimuovere qualsiasi ostacolo.

Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare il prodotto.

Il prodotto non è adatto per essere utilizzato su tappeti a pelo lungo. Prima di utilizzare il prodotto nei pressi di un tappeto o di un tappeto a pelo corto con bordi con nappe, ripiegare i bordi del tappeto.

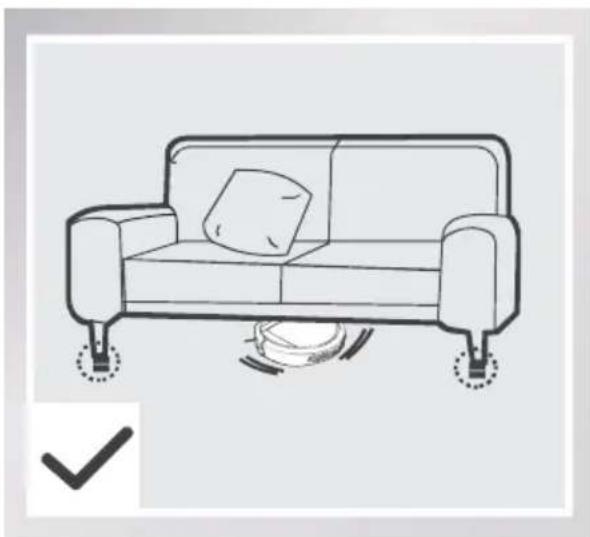

Ricordare che al robot serve uno spazio di almeno 8 cm per pulire sotto i mobili senza complicazioni.

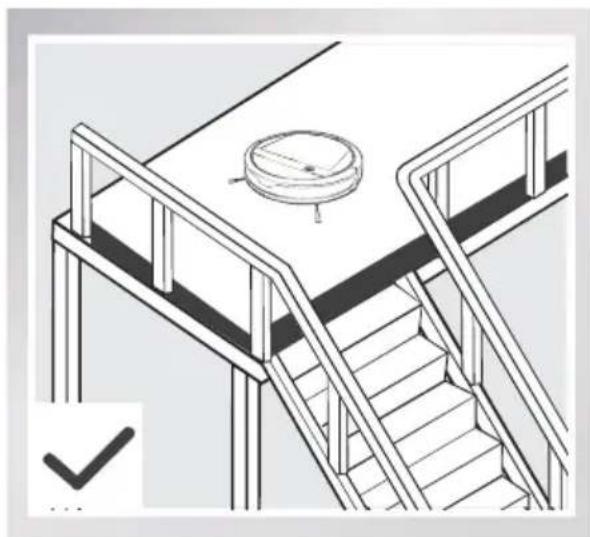

Nel caso di gradini o scale nell'area da pulire, utilizzare DEEBOT in modo da assicurarsi che i sensori anticaduta possano rilevare il rischio di caduta. Potrebbe essere necessario posizionare delle barriere sul bordo del dislivello per evitare la caduta del robot.

3. Funzionamento e programmazione

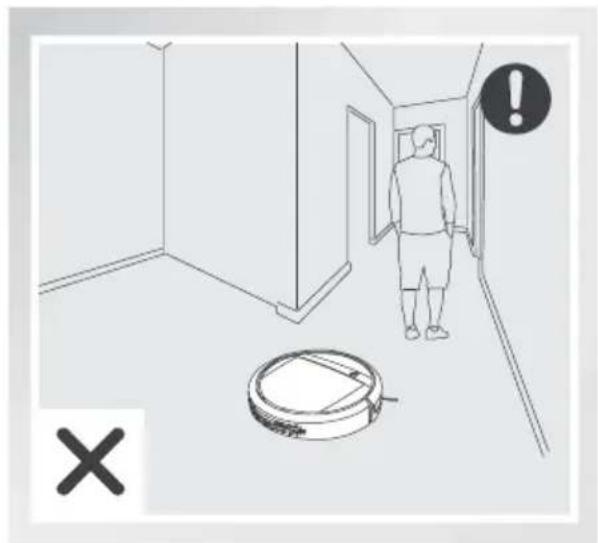

Durante la pulizia programmata, non sostare in spazi ristretti, ad esempio i corridoi, altrimenti DEEBOT potrebbe non essere in grado di identificare l'area da pulire.

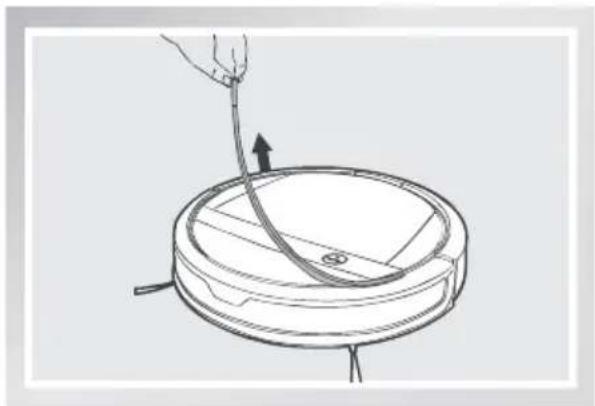

* Rimuovere la spugna di protezione del paraurti su DEEBOT prima del primo utilizzo.

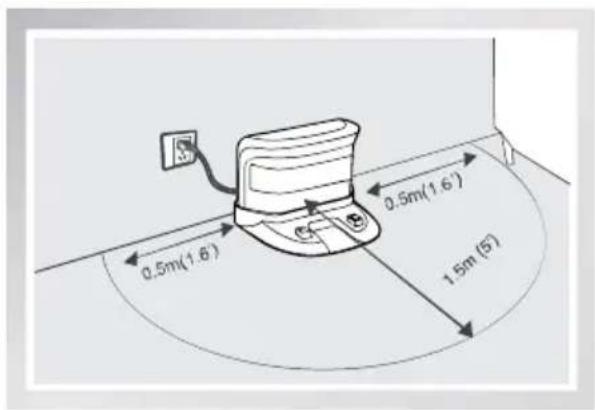

1 Posizionamento del dock di ricarica

• Posizionare il dock di ricarica su una superficie piana contro il muro, con la base perpendicolare al suolo. Lasciare libero da oggetti e privo di superfici riflettenti uno spazio di 1,5 m di fronte al dock e di 0,5 m sui lati.
  ■ Collegare il dock di ricarica alla presa di corrente.

3. Funzionamento e programmazione

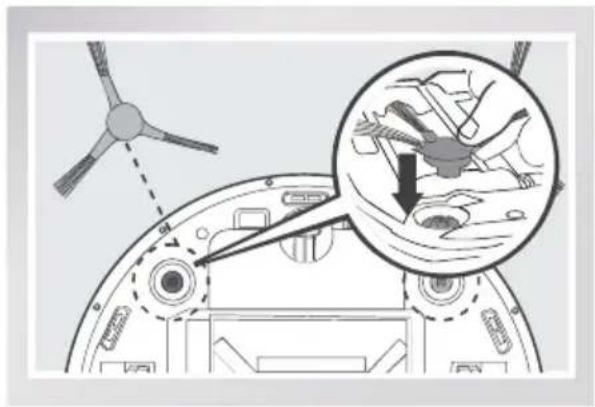

2 Installazione delle spazzole laterali

■ Collegare le spazzole laterali alla parte inferiore di DEEBOT spingendo le spazzole in ogni slot con il colore corrispondente finché non si sente un clic.

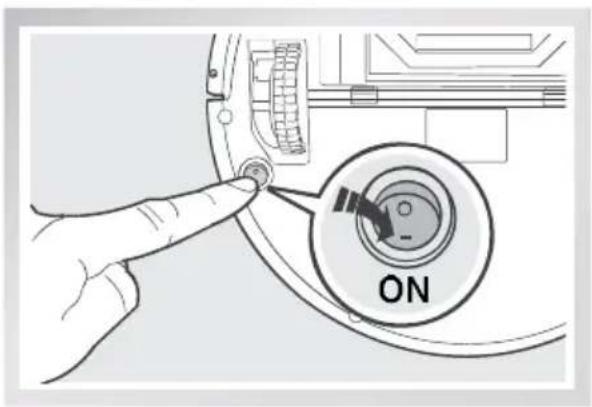

- Ruotare l'interruttore di alimentazione inferiore in posizione ON. "I" = alimentazione ON; "O" = alimentazione OFF. DEEBOT è acceso (ON) quando il pulsante Modalità AUTO è BLU fisso.

* Quando DEEBOT non sta pulendo, è consigliabile tenerlo acceso e in carica, anziché spento.

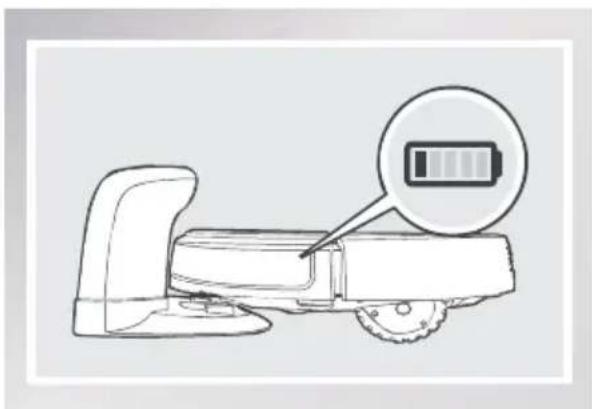

4 Ricarica di DEEBOT

• Posizionare DEEBOT sul dock di ricarica assicurandosi che i contatti di ricarica su DEEBOT e i pin del dock di ricarica formino una connessione.
  ■ Lasciare in carica DEEBOT per almeno 4 ore prima del primo utilizzo.

* Verificare che l'interruttore di alimentazione inferiore del robot sia nella posizione ON prima di procedere alla ricarica. "I" = alimentazione ON; "O" = alimentazione OFF. L'impostazione predefinita del robot è "O". DEEBOT è acceso (ON) quando il pulsante Modalità AUTO è BLU fisso.
* Il pulsante Modalità AUTO lampeggia quando DEEBOT è in fase di ricarica. Il pulsante Modalità AUTO smette di lampeggiare quando DEEBOT è completamente carico.
* Rimuovere il serbatoio ottimizzato per pulizia a umido/secco prima di ricaricare DEEBOT.

3. Funzionamento e programmazione

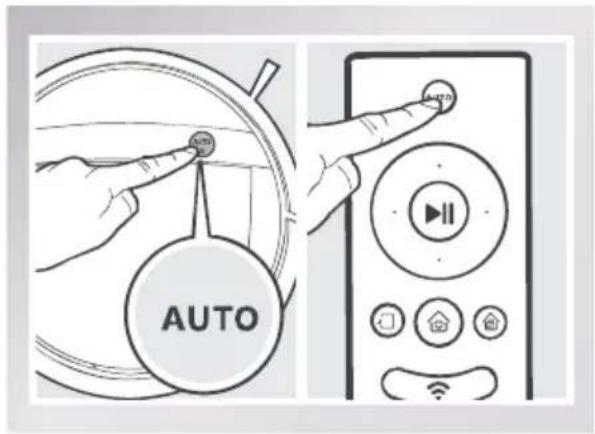

5 Avvio

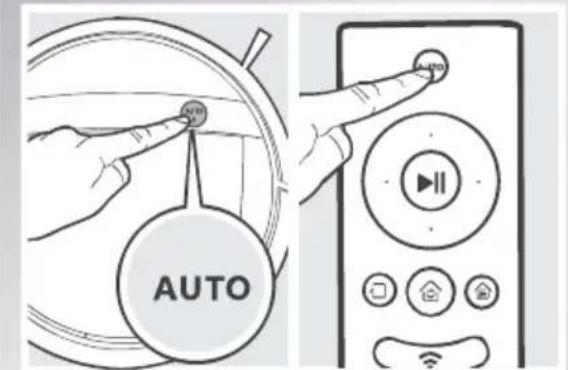

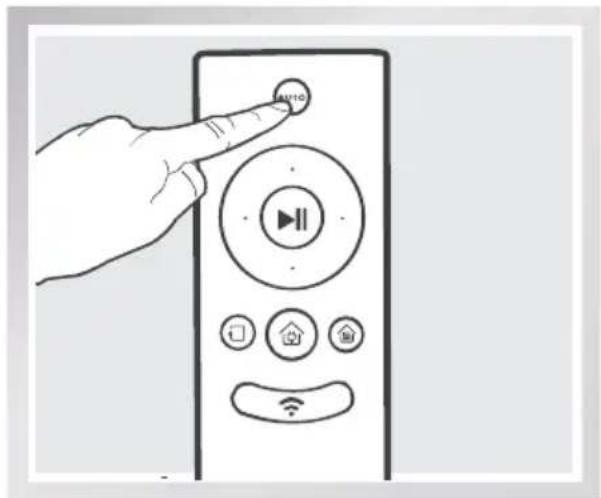

• Premere il pulsante Modalità AUTO presente su DEEBOT o sul telecomando. DEEBOT inizia a lavorare immediatamente nella modalità di pulizia AUTO dello schema di pulizia programmata predefinito.
  * Per scegliere un'altra modalità o un altro schema di pulizia, consultare la sezione 3.3 Selezione della modalità di pulizia per ulteriori dettagli.

6 Pausa

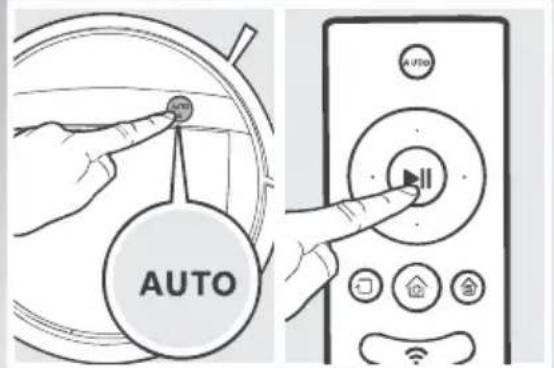

■ Mettere in pausa DEEBOT premendo il pulsante Modalità AUTO su DEEBOT o il pulsante AVVIO/PAUSA sul telecomando.
* Premere il pulsante Modalità AUTO su DEEBOT o il pulsante AVVIO/PAUSA sul telecomando per riavviare l'apparecchio.

* DEEBOT può essere programmato in modo da spostarsi in avanti, indietro, a sinistra e a destra utilizzando i pulsanti di controllo direzionali sul telecomando quando si trova in pausa. DEEBOT effettua la pulizia quando viene programmato per lo spostamento in avanti utilizzando il telecomando. * Il pulsante Modalità AUTO sul pannello di controllo del robot smette di lampeggiare se il robot è in pausa da oltre 5 minuti. Premere il pulsante Modalità AUTO sul robot per riattivarlo o premere un pulsante sul telecomando per riavviarlo immediatamente.

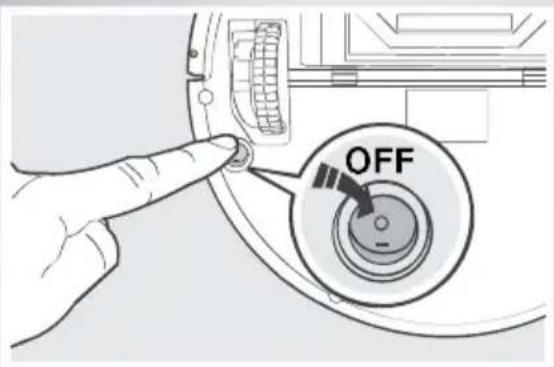

7 Spegnimento (OFF)

■ Mettere in pausa DEEBOT. Spostare l'interruttore di alimentazione sulla posizione OFF.
* Quando DEEBOT non sta pulendo, è consigliabile tenerlo acceso e in carica.

3. Funzionamento e programmazione

3.3 Selezione di schemi e modalità di pulizia

DEEBOT dispone di due schemi di pulizia e diverse modalità di pulizia per pulire in maniera efficace diversi tipi di pavimento. È possibile selezionare sia gli schemi che le modalità utilizzando il telecomando o l'app ECOVACS.

Impostazione dello schema di pulizia

Impostare lo schema di pulizia in base al tipo di pavimento.

Schema di pulizia casuale

La pulizia programmata deve essere impostata per la pulizia della moquette. Nello schema di pulizia casuale, DEEBOT pulisce in linea retta e cambia direzione quando incontra un ostacolo.

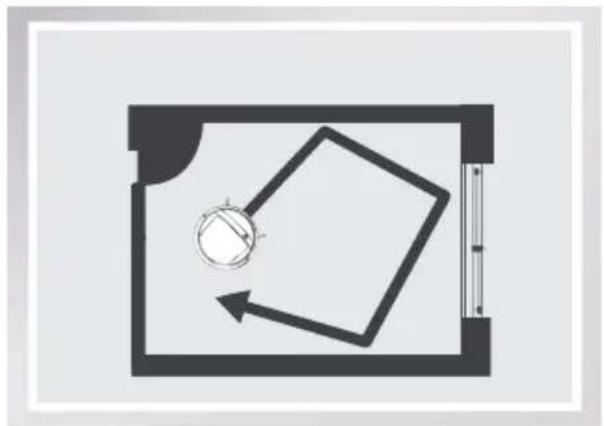

Schema di pulizia programmata (predefinito)

Lo schema di pulizia programmata è lo schema predefinito del robot e deve essere impostato per la pulizia dei pavimenti. Nello schema di pulizia programmata il robot programma il percorso più efficace, pulisce secondo uno schema a linea retta avanti e indietro, torna sulle zone saltate e pulisce gli angoli della stanza prima di completare il ciclo di pulizia.

Quando è impostato lo schema di pulizia programmato:

* DEEBOT esegue automaticamente la pianificazione del percorso durante la pulizia. Se il robot è in pausa, spostato manualmente o direzionato mediante il telecomando durante la pulizia, DEEBOT effettuerà una nuova configurazione del percorso e riavvierà l'operazione. Si consiglia pertanto di evitare di utilizzare il telecomando o di spostare manualmente DEEBOT durante la pulizia per assicurarne l'efficienza.
* DEEBOT può fermarsi temporaneamente per ricalcolare il percorso di pulizia. Questo comportamento è normale. Si prega di essere pazienti: la frequenza e la durata della pausa dipendono dalla complessità della stanza.
* Se l'ambiente da pulire presenta sia pavimento che tappeti, è necessario impostare barriere (ad esempio una porta chiusa) e schemi di pulizia tra i diversi tipi di pavimento. Se entrambi i tipi di pavimento devono essere puliti in un ciclo di pulizia, è necessario impostare lo schema di pulizia. Random.

3. Funzionamento e programmazione

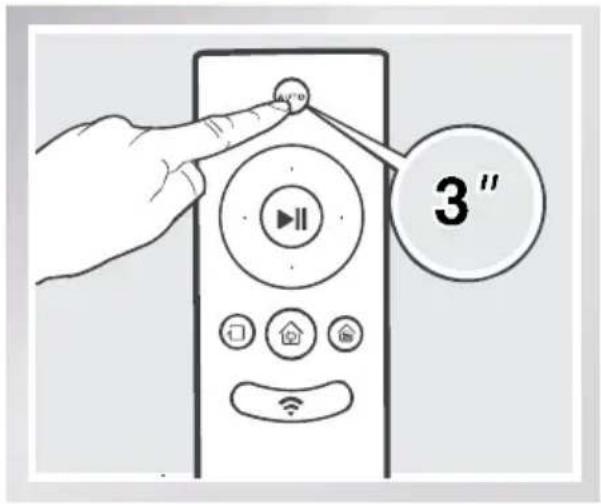

Tenere premuto il pulsante Modalità AUTO sul telecomando per 3 secondi. Lo schema di pulizia casuale è impostato quando DEEBOT emette due segnali acustici. Lo schema di pulizia programmata è impostato quando DEEBOT emette un segnale acustico.

Gli schemi di pulizia possono essere impostati anche utilizzando l'app ECOVACS.

DEEBOT utilizza lo schema di pulizia impostato durante la pulizia in modalità AUTO e Singola stanza.

Selezione della modalità di pulizia

1 Modalità di pulizia AUTO

È la modalità usata più comunemente, adatta alla pulizia quotidiana.

Per avviare la modalità di pulizia AUTO, premere il pulsante Modalità AUTO sul robot o sul telecomando oppure nella schermata principale dell'app.

* La modalità di pulizia AUTO utilizza lo schema impostato nel passaggio precedente. Lo schema di pulizia Random è il migliore per la pulizia della moquette. Lo schema di pulizia programmata è il migliore per i pavimenti
* Al termine del ciclo di pulizia, DEEBOT ritorna al dock di ricarica.

3. Funzionamento e programmazione

2 Modalità Singola stanza

Questa modalità viene usata quando DEEBOT deve pulire una singola stanza con superficie massima di 30 m2. Per avviare la modalità di pulizia Singola stanza, premere il pulsante Modalità Singola stanza sul telecomando oppure nella schermata principale dell'app.

* La modalità di pulizia Singola stanza pulisce in base allo schema di pulizia impostato. Lo schema di pulizia Random è il migliore per la pulizia della moquette. Lo schema di pulizia programmata è il migliore per i pavimenti
*La stanza deve essere limitata perché la modalità Singola stanza funzioni correttamente. Chiudere le porte di accesso alla stanza e uscire per limitare gli spazi.

3 Modalità Pulizia circoscritta (2-5 minuti)

Questa modalità è adatta a un'area di piccole dimensioni in cui è concentrata molta polvere o sporcizia. Per avviare la modalità Pulizia circoscritta, premere nella schermata principale dell'app. Nella modalità Pulizia circoscritta, DEEBOT si concentra su una specifica area da pulire. DEEBOT pulisce l'area seguendo un modello a spirale e ritorna al punto di partenza una volta completata la pulizia.

* La modalità Pulizia circoscritta può essere avviata solo mediante l'app.

3. Funzionamento e programmazione

4 Modalità Pulizia bordi

Questa modalità è ottima per la pulizia dei bordi e degli angoli di una stanza. Per avviare la modalità Pulizia bordi, premere il pulsante Modalità Pulizia bordi sul telecomando oppure nella schermata principale dell'app. Nella modalità Pulizia bordi, DEEBOT pulisce lungo un perimetro (per esempio la parete) e ritorna al dock di ricarica una volta completata la pulizia.

* Utilizzare l'app per aumentare la potenza di aspirazione di qualunque modalità di pulizia già in fase di esecuzione. Selezionare nell'app per la potenza di aspirazione massima.

Selezionare per tornare alla potenza di aspirazione standard.

* Attivare la potenza di aspirazione MAX comporta un maggiore consumo della batteria.

5 Modalità di ritorno in carica

Quando il livello di carica della batteria diventa insufficiente, DEEBOT passa automaticamente alla modalità di ritorno in carica e torna al dock di ricarica per ricaricarsi.

* È possibile impostare DEEBOT affinché ritorni al dock di ricarica in qualsiasi momento premendo il pulsante Ritorno in carica

sul telecomando o principale dell'app. nella schermata

3. Funzionamento e programmazione

3.4 Programmazione del robot

DEEBOT dispone di funzioni di programmazione intelligente e programmazione oraria per pianificare i tempi di pulizia. DEEBOT può essere programmato per eseguire automaticamente la pulizia una volta al giorno, nello stesso orario, impostando la programmazione intelligente dal pannello di controllo del robot. DEEBOT può anche essere programmato con cadenza settimanale per effettuare la pulizia fino a due volte al giorno in orari specifici utilizzando la programmazione oraria dall'app.

* Tutte le pulizie programmate sono eseguite in modalità di pulizia AUTO tramite lo schema di pulizia Random.

Programmazione intelligente

1 Impostazione della programmazione intelligente

DEEBOT può essere programmato per eseguire automaticamente la pulizia una volta al giorno, alla stessa ora, anche quando non c'è nessuno in casa.

Premere due volte il pulsante Modalità AUTO sul robot per impostare l'ora corrente come orario della pulizia programmata. La programmazione intelligente è impostata correttamente quando il robot emette due segnali acustici. DEEBOT pulirà automaticamente ogni giorno, all'ora programmata.

Per esempio: impostando la programmazione intelligente alle 09:00, DEEBOT pulirà automaticamente alle 09:00 tutti i giorni.

3. Funzionamento e programmazione

2 Annullamento della programmazione intelligente

Premere due volte il pulsante Modalità AUTO sul telecomando. La programmazione intelligente è annullata quando il robot emette tre segnali acustici.

* Per pulire automaticamente in un altro momento, annullare l'attuale programmazione intelligente e impostarne una nuova all'ora desiderata.

* Se DEEBOT è spento, la programmazione intelligente viene annullata.

Programmazione oraria Impostazione della programmazione oraria

DEEBOT può essere programmato con cadenza settimanale per effettuare la pulizia più volte al giorno in orari specifici utilizzando l'app ECOVACS.

Aprire l'app ECOVACS. Premere “...” nell'angolo superiore destro della schermata principale dell'app. Impostare le nuove pulizie programmate e annullare pulizie programmate in "Programmazione oraria."

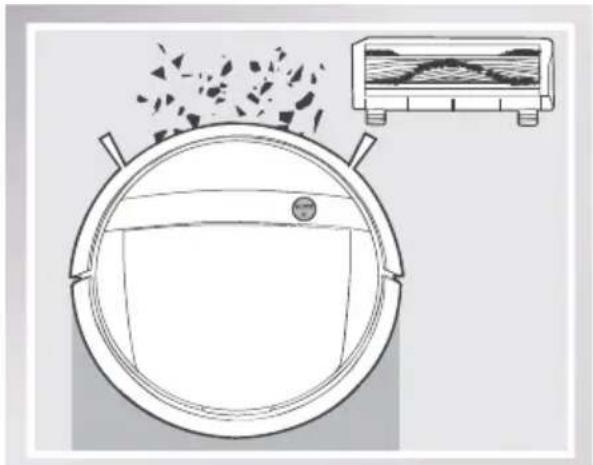

3.5 Scelta di un'opzione di aspirazione

Il robot dispone di 2 opzioni di aspirazione intercambiabili in base alle necessità.

Opzione spazzola principale: la scelta migliore per la pulizia a fondo con una combinazione di spazzola principale e forte aspirazione. L'opzione spazzola principale è preinstallata in DEEBOT.

Opzione di aspirazione diretta: ideale per la pulizia quotidiana rimuovendo la spazzola principale per l'aspirazione diretta. Questa opzione è progettata appositamente per raccogliere i capelli senza che si impiglino nel meccanismo.

3. Funzionamento e programmazione

Installazione dell'opzione di aspirazione diretta

Rovesciare il robot. Premere entrambi i pulsanti sull'opzione spazzola principale e rimuovere il coperchio della spazzola principale. Rimuovere la spazzola principale.

Allineare le linguette dell'opzione di aspirazione diretta con gli slot nella parte inferiore del robot. Premere finché il componente non scatta in posizione.

Installazione dell'opzione spazzola principale

Rovesciare il robot. Premere entrambi i pulsanti sull'opzione di aspirazione diretta e rimuovere l'opzione di aspirazione diretta.

Inserire la spazzola principale nella parte inferiore del robot.

Allineare le linguette del coperchio della spazzola principale con gli slot nella parte inferiore del robot. Premere finché il componente non scatta in posizione.

3.6 Sistema di lavaggio avanzato a umido/secco opzionale

DEEBOT presenta un sistema di lavaggio avanzato a umido/secco opzionale che impiega il panno per pulizia accurata a umido/secco inserito in un serbatoio ottimizzato per pulizia a umido/secco. Il panno lavabile/riutilizzabile pulisce inumidendosi automaticamente e poi asciuga il pavimento eliminando ogni macchia.

* Non usare il sistema di lavaggio sulla moquette.
* Quando si utilizza il sistema di lavaggio, ripiegare i bordi dei tappeti in modo che DEEBOT eviti il tappeto.
* Quando si usa il sistema di lavaggio, non arrestare il robot e non toccarlo se si ferma. In questo modo si evita che il panno di pulizia lasci acqua sul pavimento.
* Rimuovere il serbatoio ottimizzato per pulizia a umido/secco prima di ricaricare DEEBOT.

1 Fissaggio del panno di pulizia lavabile e riutilizzabile al serbatoio

- Inserire il panno per pulizia accurata a umido/secco al relativo serbatoio ottimizzato. Verificare che il lato blu e bianco del panno di pulizia sia rivolto verso l'esterno.

3. Funzionamento e programmazione

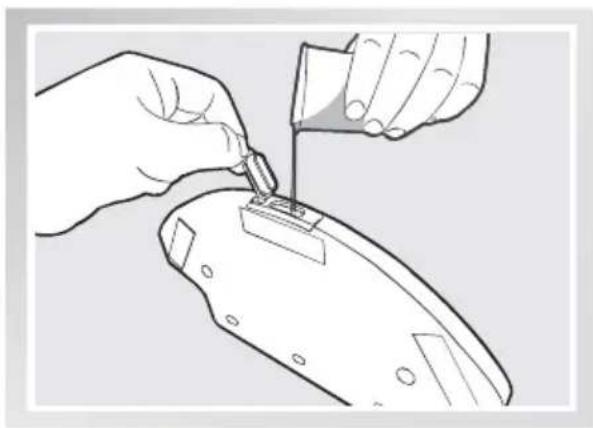

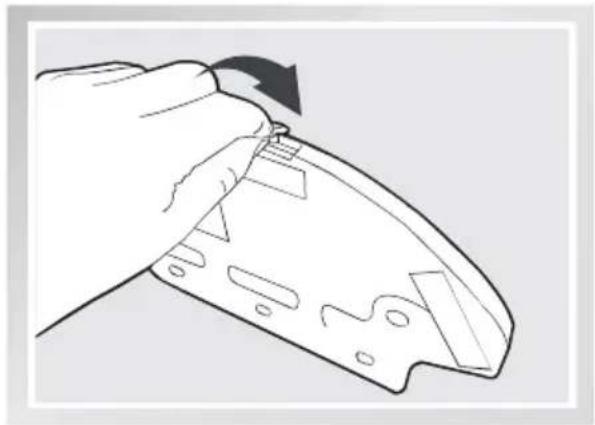

2 Aggiunta dell'acqua nel serbatoio ottimizzato per pulizia a umido/secco

* Prima di aggiungere dell'acqua al serbatoio ottimizzato per pulizia a umido/secco, rimuovere quest'ultimo dalla parte inferiore del robot.

Riempire d'acqua il bicchierino di misurazione. Aprire il coperchio per l'inserimento dell'acqua sul serbatoio ottimizzato per pulizia a umido/secco e versare lentamente l'acqua del bicchierino di misurazione nel serbatoio. Chiudere il coperchio di inserimento dell'acqua.

Inserire il serbatoio ottimizzato per pulizia a umido/secco nella parte inferiore del robot. Agganciare le linguette sul serbatoio negli slot del serbatoio stesso nella parte inferiore del robot, finché non si sente un clic.

3. Funzionamento e programmazione

3 Avvio

■ Selezionare la modalità di pulizia desiderata. DEEBOT spazza, strofina, aspira, lava e asciuga nella modalità selezionata.

* Si consiglia di selezionare la modalità Singola stanza durante l'uso del sistema di lavaggio avanzato a umido/secco opzionale per ottenere la massima efficienza.
* Per lavare un'altra stanza, spostare DEEBOT nella stanza da pulire, riempire il serbatoio ottimizzato per la pulizia a umido/secco/sostituire il panno di pulizia in base alle necessità e riavviare. *Se DEEBOT viene messo in pausa durante il lavaggio per riempire il serbatoio ottimizzato per pulizia a umido/secco o sostituire il panno di pulizia, DEEBOT effettuerà una nuova configurazione del percorso e riavvierà il ciclo di pulizia.

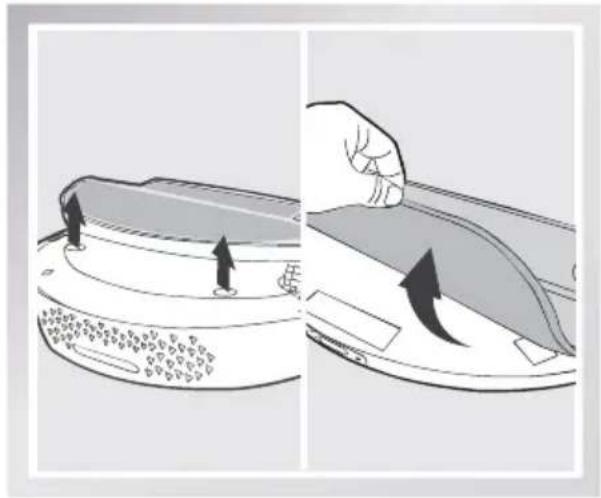

4 Rimozione

- Al termine del lavaggio con DEEBOT, rimuovere dal robot il serbatoio ottimizzato per pulizia a umido/secco, svuotare l'acqua rimanente in esso e togliere il panno per pulizia accurata a umido/secco.

3. Funzionamento e programmazione

3.7 Spia e segnali acustici di allarme

Se DEEBOT rileva un problema e ha bisogno di assistenza, emette dei segnali acustici di allarme e il pulsante Modalità AUTO lampeggia in ROSSO.

Segnale acustico di allarme	Problemi	Soluzione
Un segnale acustico	Malfunzionamento della ruota motrice	Verificare se nelle ruote motrici si sono impigliati capelli o se è presente altra sporcizia e pulire secondo quanto descritto nella sezione 4 Manutenzione.
Tre segnali acustici	Malfunzionamento della ruota motrice	Rovesciare il robot. Premere sulle ruote motrici in attesa di un clic. In mancanza di questo clic, contattare l'assistenza clienti.
	DEEBOT ha qualche problema e si ferma durante il funzionamento.	Rimuovere manualmente gli ostacoli e riavviare DEEBOT.
Quattro segnali acustici	Malfunzionamento della cassetta di raccolta	Rimuovere la cassetta di raccolta e reinstallarla correttamente. Se il robot continua a emettere l'allarme, contattare l'assistenza clienti.
Cinque segnali acustici	Batteria scarica	Posizionare manualmente il robot sul dock di ricarica.
Sei segnali acustici	Malfunzionamento della spazzola laterale	Verificare se nelle spazzole laterali si sono impigliati capelli o è presente altra sporcizia e pulire secondo quanto descritto nella sezione 4 Manutenzione.
Sette segnali acustici	Malfunzionamento del sensore anticaduta	Verificare la presenza di polvere nei sensori anticaduta e pulire secondo quanto descritto nella sezione 4 Manutenzione.

4. Manutenzione

Prima di eseguire operazioni di pulizia e manutenzione, spegnere DEEBOT e scollegare il dock di ricarica.

4.1 Cassetta di raccolta e filtri

Pulizia della cassetta di raccolta e dei filtri

Aprire il coperchio superiore del robot e rimuovere la cassetta di raccolta. Aprire il coperchio della cassetta di raccolta e svuotarla.

Rimuovere i filtri. Scuotere delicatamente il filtro ad alta efficienza per pulirlo. Non sciacquare sotto l'acqua il filtro ad alta efficienza.

Sciacquare il filtro di spugna, la cassetta di Far asciugare completamente la cassetta di raccolta e la rete del filtro sotto acqua corrente. raccolta e i filtri prima di rimontarli.

4.2 Panno per pulizia accurata a umido/secco, serbatoio ottimizzato per pulizia a umido/secco.

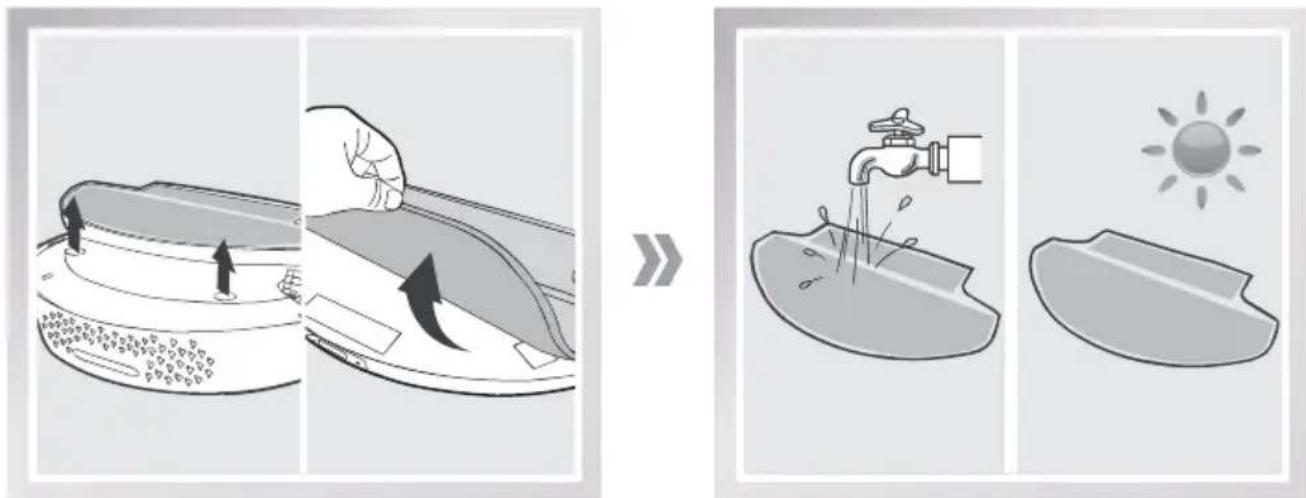

Come pulire il panno per pulizia accurata a umido/secco

Se è stato usato il sistema di lavaggio, rimuovere il panno di pulizia e il serbatoio ottimizzato per pulizia a umido/secco dalla parte inferiore di DEEBOT.

Svuotare il serbatoio dell'acqua restante.

Lavare a mano o in lavatrice il panno per la pulizia e lasciar asciugare orizzontalmente.

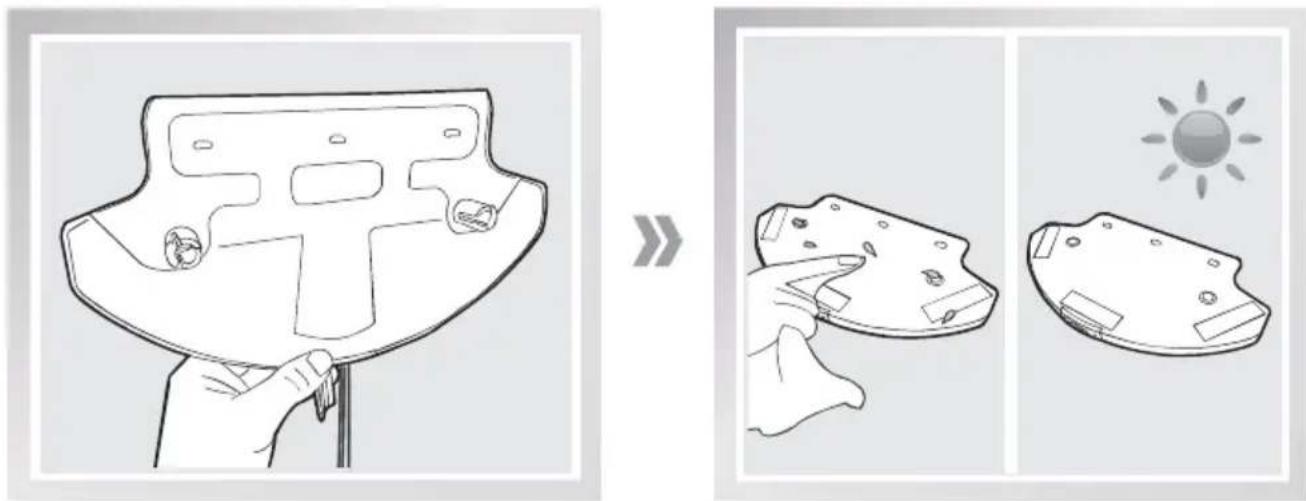

Come pulire il serbatoio ottimizzato per pulizia a umido/secco

Se è stato usato il sistema di lavaggio, rimuovere il serbatoio ottimizzato per pulizia a umido/secco dalla parte inferiore di DEEBOT.

Svuotare il serbatoio di tutta l'acqua restante e lasciarlo asciugare.

Strofinare la parte esterna del serbatoio con un panno asciutto.

4.3 Spazzola principale, opzione di aspirazione diretta e spazzole laterali

* Per semplificare le operazioni di manutenzione è fornito uno strumento di pulizia multifunzione. Maneggiare con cura: lo strumento di pulizia ha bordi taglienti.

Pulizia della spazzola principale

Rovesciare il robot. Premere entrambi i pulsanti sull'opzione spazzola principale e rimuovere il coperchio della spazzola principale. Rimuovere la spazzola principale. Utilizzare lo strumento di pulizia multi-funzione per tagliare e rimuovere capelli aggrovigliati sulla spazzola principale. Rimuovere eventuali capelli aggrovigliati o residui da entrambe le estremità della spazzola principale e all'interno dei cappucci di plastica.

Pulizia dell'opzione di aspirazione diretta

Strofinare con un panno asciutto l'opzione di aspirazione diretta.

Pulizia delle spazzole laterali

Rimuovere eventuali capelli o residui depositatisi sulle spazzole laterali con lo strumento di pulizia multi-funzione in dotazione. Rimuovere le spazzole laterali, quindi pulire le spazzole e i loro slot con un panno pulito.

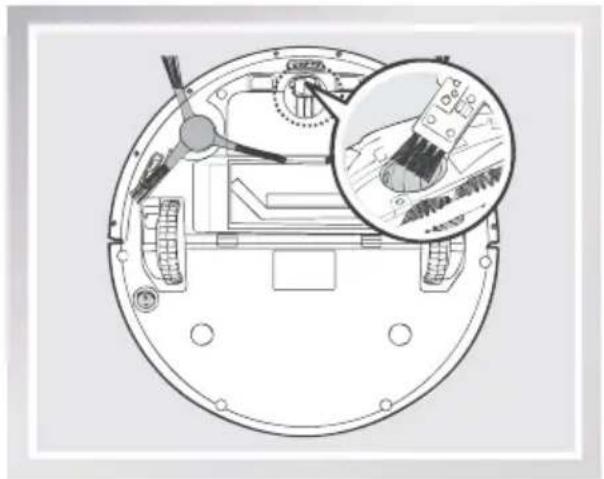

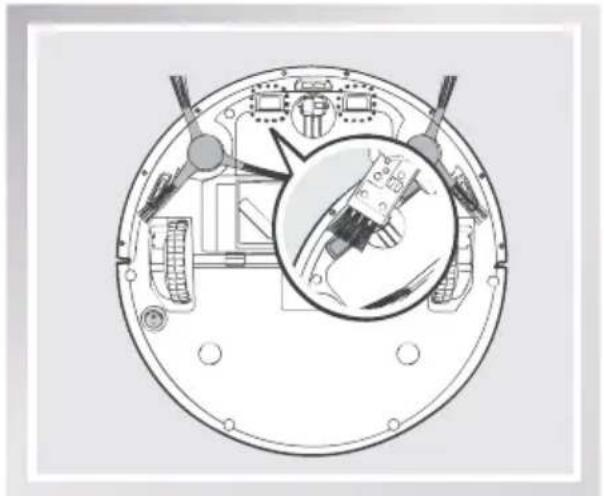

4.4 Altri componenti

Utilizzare lo strumento di pulizia multi- funzione per tagliare e rimuovere capelli aggrovigliati sulla ruota universale.

Pulire i sensori anticaduta con la spazzola o con la parte di feltro dello strumento di pulizia multi-funzione per mantenerli correttamente funzionanti.

Pulire i contatti di ricarica e i pin del dock di ricarica con la spazzola dello strumento di pulizia multi- funzione o con un panno asciutto per mantenerli correttamente funzionanti.

4.5 Manutenzione regolare

Per mantenere DEBOOT in esecuzione con prestazioni ottimali, eseguire manutenzione e sostituzione in base alla frequenza seguente. Per semplificare le operazioni di manutenzione, viene fornito uno strumento di pulizia multi-funzione. Maneggiare con cura: lo strumento di pulizia ha bordi taglienti.

Parte robot	Frequenza di manutenzione	Frequenza di sostituzione
Panno di pulizia Dopo ogni uso Ogni 50 lavaggi
Cassetta di raccolta Serbatoio ottimizzato per pulizia a umido/secco	Dopo ogni uso /
Spazzola laterale Ogni 2 settimane Ogni 3-6 mesi
Spazzola principale Una volta a settimana Ogni 6-12 mesi
Filtro di spugna / Filtro ad alta efficienza	Una volta a settimana (due volte a settimana se ci sono animali in casa)	Ogni 4-6 mesi
Ruota universale Sensori anticaduta Contatti di ricarica Pin del dock di ricarica	Una volta a settimana /

Nota; ECOVACS produce diverse parti e gruppi di sostituzione. Contattare l'assistenza clienti per ulteriori informazioni sulle parti di sostituzione.

5. Risoluzione dei problemi

Utilizzare questo grafico per risolvere i problemi di utilizzo più comuni relativi a DEEBOT.

N°	Malfunzionamento	Possibili cause	Soluzioni
1	DEEBOT non si ricarica.	DEEBOT non è acceso.	Ruotare l'interruttore di alimentazione inferiore in posizione ON.
		DEEBOT non è correttamente collegato al dock di ricarica.	Assicurarsi che i contatti di ricarica del robot siano correttamente collegati ai pin del dock di ricarica. Se necessario, possibile spostare il robot manualmente per effettuare il collegamento.
		Il dock di ricarica è scollegato, mentre DEEBOT è acceso. Ciò consuma la batteria.	Collegare il dock di ricarica alla presa di corrente e assicurarsi che DEEBOT sia acceso. Tenere DEEBOT sul dock di ricarica per assicurarsi che sia sempre completamente carico e pronto a funzionare in qualsiasi momento.
		La batteria è completamente scarica.	Riattivare la batteria. Posizionare manualmente DEEBOT sul dock di ricarica e rimuoverlo dopo averli caricato per 3 minuti; ripetere 3 volte, quindi caricare normalmente.
2	DEEBOT non ritorna al dock di ricarica.	Il dock di ricarica non è posizionato correttamente.	Fare riferimento alla sezione 3.2 Avvio rapido per i dettagli sul corretto posizionamento del dock di ricarica.
3	DEEBOT ha qualche problema e si ferma durante il funzionamento.	DEEBOT è incastrato su un oggetto sul pavimento (cavi elettrici, tende, frange di tappeti, ecc.).	DEEBOT proverà a districarsi in alcuni modi. Qualora non dovesse riuscirci, rimuovere manualmente gli ostacoli e riavviarlo.
		Le spazzole laterali sono ostacolate da capelli o residui e la bassa velocità di rotazione provoca la messa in pausa di DEEBOT e l'attivazione di un allarme.	Verificare se nelle spazzole laterali si sono impigliati capelli o è presente altra sporcizia, pulire secondo quanto descritto nella sezione 4 Manutenzione e riavviare. Se le spazzole laterali continuano a ruotare lentamente, contattare l'assistenza clienti.
		La spazzola principale è bloccata e la bassa velocità di rotazione provoca la messa in pausa di DEEBOT e l'attivazione di un allarme.	Rimuovere il coperchio della spazzola principale e la spazzola principale. Pulire eventuali capelli aggrovigliati o residui sulla spazzola principale, come descritto nella sezione 4 Manutenzione, e riavviare. Se DEEBOT non funziona normalmente, sostituire la spazzola principale.

5. Risoluzione dei problemi

N°	Malfunzionamento	Possibili cause	Soluzioni
4	DEEBOT torna al dock di ricarica prima di aver completato la pulizia.	Quando il livello di carica della batteria diventa insufficiente, DEEBOT passa automaticamente alla modalità di ritorno in carica e torna al dock di ricarica per ricaricarsi.	Questo comportamento è normale. Non è necessario intervenire.
		Il tempo di funzionamento varia in base alla superficie del pavimento, alla complessità della stanza e alla modalità di pulizia selezionata.	Questo comportamento è normale. Non è necessario intervenire.
5	DEEBOT non pulisce automaticamente all'ora programmata.	La funzione di programmazione intelligente/programmazione oraria è stata annullata.	Impostare la programmazione intelligente o la programmazione oraria. Fare riferimento alla sezione 3.4 Programmazione del robot per i dettagli.
		DEEBOT è spento. Accendere DEEBOT.
		La batteria del robot è quasi scarica.	Tenere DEEBOT acceso e sul dock di ricarica per assicurarsi che sia sempre completamente carico e pronto a funzionare in qualsiasi momento.
		I componenti del robot sono bloccati e/o i componenti sono ostacolati dalla sporcizia.	Spegnere il robot, pulire la cassetta di raccolta e rovesciare il robot. Pulire la spazzola principale, le spazzole laterali e altri componenti del robot come descritto nella sezione 4 Manutenzione.
6	DEEBOT non pulisce automaticamente all'ora programmata.	Gli elementi sul pavimento dell'area da pulire devono essere spostati.	Fare riferimento alla sezione 3.1 Note prima della pulizia per i dettagli.
		La frequenza della pulizia è troppo bassa.	Si consiglia la pulizia giornaliera per ottenere i migliori risultati.

5. Risoluzione dei problemi

N°	Malfunzionamento	Possibili cause	Soluzioni
7	Guasto del telecomando (la portata reale del telecomando è di 5 m).	È necessario sostituire la batteria del telecomando.	Sostituire con una batteria nuova, assicurandosi che sia installata correttamente.
		DEEBOT è spento o la batteria del robot è quasi scarica.	Assicurarsi che DEEBOT sia acceso e completamente carico.
		Non è possibile trasmettere il segnale a infrarossi perché l'emettitore di infrarossi sul telecomando o il ricevitore di infrarossi su DEEBOT è sporco.	Utilizzare un panno asciutto o il lato della spazzola dello strumento di pulizia multi-funzione fornito per pulire l'emettitore di infrarossi sul telecomando e il ricevitore di infrarossi su DEEBOT.
		Ci sono apparecchiature che interferiscono con il segnale a infrarossi di DEEBOT.	Non utilizzare il telecomando accanto ad altre apparecchiature che utilizzano segnali a infrarossi.
