MANUALE UTENTE LM302141 MOULINEX

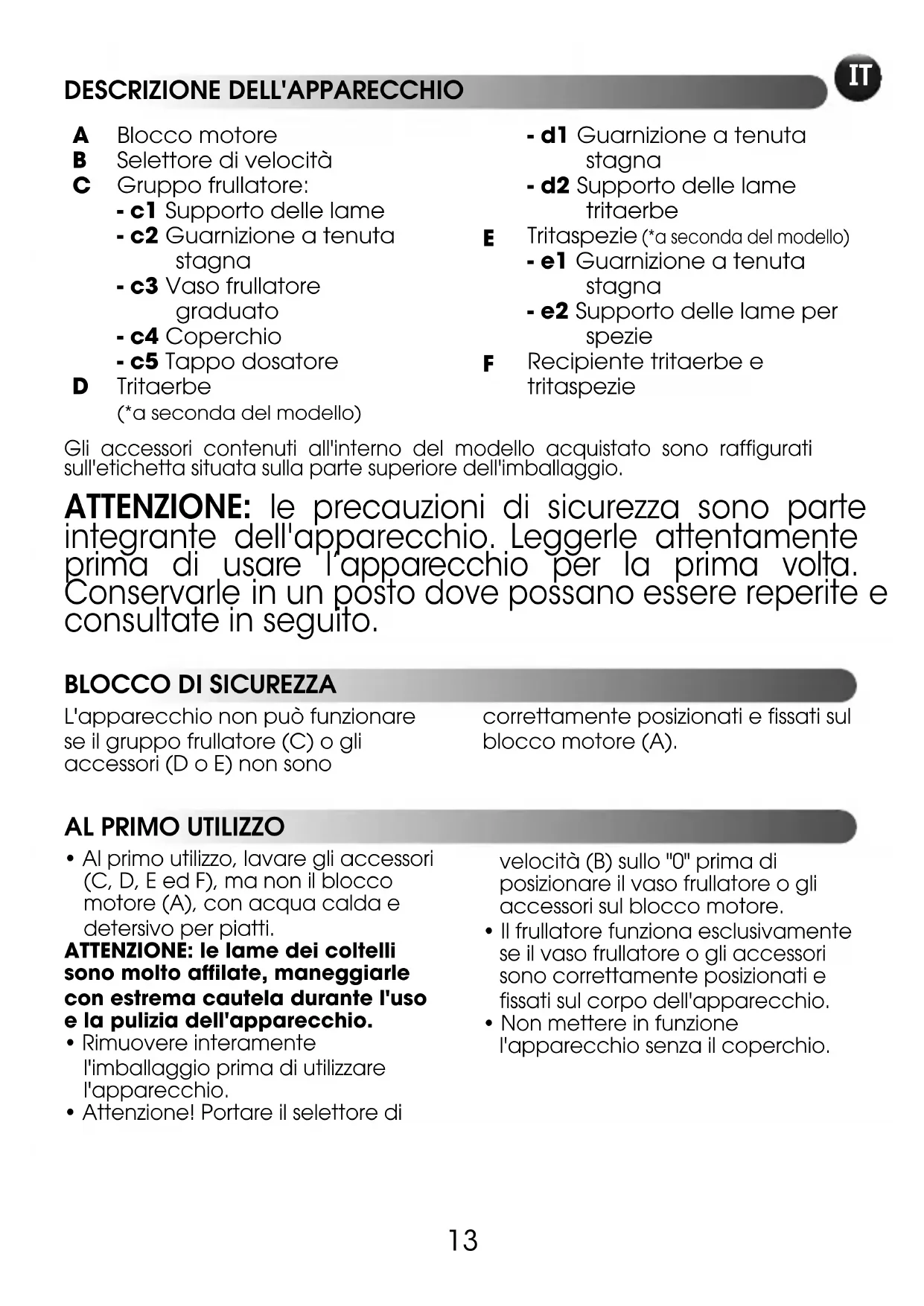

Blocco motore Selettore di velocità Gruppo frullatore: - c1 Supporto delle lame - c2 Guarnizione a tenuta stagna - c3 Vaso frullatore graduato - c4 Coperchio - c5 Tappo dosatore Tritaerbe (*a seconda del modello)

- d1 Guarnizione a tenuta stagna - d2 Supporto delle lame tritaerbe Tritaspezie (*a seconda del modello) - e1 Guarnizione a tenuta stagna - e2 Supporto delle lame per spezie Recipiente tritaerbe e tritaspezie Gli accessori contenuti all'interno del modello acquistato sono raffiguratisull'etichetta situata sulla parte superiore dell'imballaggio. ATTENZIONE: le precauzioni di sicurezza sono parte integrante dell'apparecchio. Leggerle attentamente prima di usare l’apparecchio per la prima volta. Conservarle in un posto dove possano essere reperite e consultate in seguito.

• Al primo utilizzo, lavare gli accessori(C, D, E ed F), ma non il bloccomotore (A), con acqua calda edetersivo per piatti.ATTENZIONE: le lame dei coltellisono molto affilate, maneggiarlecon estrema cautela durante l'usoe la pulizia dell'apparecchio.• Rimuovere interamentel'imballaggio prima di utilizzarel'apparecchio. • Attenzione! Portare il selettore divelocità (B) sullo "0" prima diposizionare il vaso frullatore o gliaccessori sul blocco motore.• Il frullatore funziona esclusivamentese il vaso frullatore o gli accessorisono correttamente posizionati efissati sul corpo dell'apparecchio.• Non mettere in funzionel'apparecchio senza il coperchio.L'apparecchio non può funzionarese il gruppo frullatore (C) o gliaccessori (D o E) non sonocorrettamente posizionati e fissati sulblocco motore (A). SM_BLENDERFORCE_FACICLIC_400W_EO_8080013866_Mise en page 1 26/05/14 16:3014

UTILIZZO DELL’APPARECCHIO

• Inumidire la guarnizione (c2) e posizionarla sul supporto delle lame (c1): le 3 scanalature presenti sulla guarnizione devono restare ben visibili. Se la guarnizione viene inserita al contrario, il supporto delle lame non può essere fissato al vaso frullatore (fig. 1).

• Posizionare il gruppo così assemblato (c1+c2) sul fondo del vaso frullatore (c3). Fissarlo ruotando il supporto delle lame di un quarto di giro in senso antiorario (fig. 2).

• Introdurre gli ingredienti nel vaso frullatore senza oltrepassare il livello massimo indicato:

• 1,25 L per alimenti densi

• 1 L per alimenti liquidi

• Fissare il coperchio (c4) sul vaso frullatore e posizionare il tappo dosatore (c5) nell'apposito alloggiamento posto sul coperchio.

• Posizionare il gruppo (C) sul blocco motore (A). Il simbolo rosso del lucchetto (aperto) è visibile attraverso l'apposita apertura sul bordo del blocco motore (fig. 3 - posizione 1).

• Ruotare quindi il vaso frullatore (C) di un quarto di giro fino alla comparsa del lucchetto verde (chiuso) (fig.

Il vaso frullatore può essere montato in 2 posizioni differenti: con l'impugnatura sulla destra o sulla sinistra del blocco motore.

• RRispettare il tempo massimo di utilizzo del frullatore di 3 minuti.

• Il tritaerbe (D) consente di sminuzzare in pochi secondi alimenti quali cipolle, aglio, carne (tagliata a dadini) e frutta secca e di preparare pangrattato (con del pane raffermo). Non utilizzare il tritaerbe (D) per miscele liquide (succhi di frutta, ecc.).

• Il tritaspezie (E) consente di macinare in pochi secondi diversi tipi di spezie: semi di coriandolo, pepe, ecc.

• Questi accessori sono dotati di un recipiente (F) che impedisce di toccare le lame durante il funzionamento dell'apparecchio.

1- Capovolgere il recipiente (F) e

versarvi gli ingredienti.

2- Posizionare la guarnizione a tenuta

stagna (d1) o (e1) nell'apposito alloggiamento posto sul supporto delle lame (d2 o e2) (fig. 4). Posizionare il supporto delle lame sul recipiente allineando le 2 tacche presenti , rispettivamente, sul recipiente e sul supporto delle lame. Fissare l'accessorio ruotando il supporto delle lame di un quarto di giro in senso antiorario (fig. 5). Attenzione: se l'accessorio non è posizionato correttamente, potrebbero verificarsi fuoriuscite.

3- Capovolgere l'accessorio così

assemblato (D o E) e posizionarlo sul blocco motore. Il simbolo rosso del lucchetto (aperto) è visibile attraverso l'apposita apertura sul bordo del blocco motore (fig. 6 - posizione 1).

4- Ruotare quindi l'accessorio (D o E) di

un quarto di giro fino alla comparsa del lucchetto verde (chiuso) (fig.

all'alimentazione e ruotare il selettore di velocità (B) sulla posizione desiderata oppure portare più volte su "Pulse". Impugnare saldamente il recipiente (F) durante il funzionamento dell'apparecchio. Per arrestare l'apparecchio, riportare il selettore di velocità (B) sulla posizione "0".

6- Sbloccare l'accessorio ruotandolo di

un quarto di giro in senso antiorario fino alla comparsa del lucchetto rosso (aperto). Rimuovere l'accessorio assemblato (D, E) dal

SM_BLENDERFORCE_FACICLIC_400W_EO_8080013866_Mise en page 1 26/05/14 16:3015 Ingredienti Quantità (max) Tempo di funzionamento Accessorio Albicocche / fichi 40 g 3 sec. / velocità 2

Pangrattato pane raffermo 10 sec. a impulsi

Cipolle 60 g 6 sec. / velocità 1

Semi di coriandolo 40 g 30 sec. / velocità 2

• Scollegare l'apparecchio e rimuovere gli accessori.

• Maneggiare con estrema cautela poiché le lame del vaso frullatore e degli accessori sono molto affilate.

• Rimuovere il vaso frullatore e sciacquarlo sotto l'acqua corrente insieme al coperchio.

• Per pulire il blocco motore (A), utilizzare un panno umido. Asciugare accuratamente. Non immergere mai il blocco motore (A) in acqua.

• Per facilitare le operazioni di pulizia, lavare i componenti amovibili con acqua calda e detersivo per piatti subito dopo l'utilizzo.

• Per facilitare la pulizia del gruppo frullatore (C), sbloccare il supporto delle lame (c1) ruotandolo di un quarto di giro in senso antiorario. Rimuovere la guarnizione a tenuta stagna (c1) e lavarla sotto l'acqua corrente o in lavastoviglie.

• VERSIONE RECIPIENTE IN VETRO (secondo modello): Il recipiente in vetro (C) può essere lavato nella lavastoviglie nel cestello superiore con il programma «ECO» o «RAPIDO». Gli accessori (D, E) non devono essere lavati nella lavastoviglie.

• VERSIONE RECIPIENTE IN PLASTICA (secondo modello): Il recipiente in plastica (C) e gli accessori (D, E) non devono essere lavati nella lavastoviglie. blocco motore. Capovolgerlo sul piano di lavoro prima di sbloccare il supporto delle lame (d2, e2) dal recipiente (F) seguendo il procedimento inverso dell'assemblaggio. Prelevare gli ingredienti lavorati dal recipiente.

• Il colore del recipiente può subire alterazioni in seguito al contatto con alimenti particolarmente duri (chiodi di garofano, cannella, ecc.). PULIZIA DELL'APPARECCHIO SM_BLENDERFORCE_FACICLIC_400W_EO_8080013866_Mise en page 1 26/05/14 16:3016 COSA FARE SE L'APPARECCHIO NON FUNZIONA? PROBLEMI CAUSE SOLUZIONI L'apparecchio nonfunziona.Il recipiente o gli accessori nonsono correttamente posizionatio fissati sul blocco motore.Collegare l'apparecchio a unapresa di uguale voltaggio.Il recipiente o gli accessori nonsono correttamente posizionatio fissati sul blocco motore.Verificare il correttoposizionamento e fissaggio delrecipiente o degli accessori sulblocco motore come indicatoin figura.Vibrazioni eccessiveL'apparecchio non èposizionato su una superficiepianaPosizionare l'apparecchio suuna superficie piana.Volume eccessivo diingredienti. Ridurre la quantità diingredienti.Fuoriuscite dalcoperchioVolume eccessivo diingredienti.Ridurre la quantità diingredienti.Il coperchio non è posizionatocorrettamente.Fissare correttamente ilcoperchio sul vaso frullatore.Fuoriuscite dal fondo delvaso frullatoreLa guarnizione (c2) del vasofrullatore non è posizionatacorrettamente o manca.Riposizionare la guarnizione efissare correttamente ilsupporto delle lame.Fuoriuscite dal fondodegli accessoriLa guarnizione sul supportodelle lame (d2) o (e2) non èposizionata correttamente omanca.Riposizionare la guarnizione sulsupporto delle lame (d2) o (e2)e fissare quest'ultimo sulrecipiente (F).Le lame non giranofacilmente.Gli alimenti sono troppo grossio troppo duriRidurre le dimensioni o laquantità degli ingredienti.Aggiungere liquido.Non è possibile fissare ilsupporto delle lame allaguarnizione (c1+c2) sulvaso frullatore (c3)La guarnizione (c2) non èposizionata correttamente.Riposizionare la guarnizione: le3 scanalature devono essereben visibili, come indicato nellafigura 1. Rivolgetevi a un centro assistenza autorizzato (vedere l'elenco nel libretto). È possibile personalizzare l'apparecchio e procurarsi presso il proprio rivenditore di fiducia o presso un centro assistenza autorizzato i seguenti accessori: accessorio tritaerbe (D), accessorio tritaspezie (E), vaso frullatore (C) supplementare. L'apparecchio continua a non funzionare?
