MANUALE UTENTE GCBC 25 AS EINHELL

D Originalbetriebsanleitung Benzin-Motorsense
GB Original operating instructions Petrol Power Scythe
F Mode d'emploi d'origine Debroussailleuse a moteur a essence
Istruzioni per l'uso originali Decespugliatore a motore a benzina
DK/ Original betjeningsvejledning N Benzindrevet motorle
S Original-bruksanvising Bensindriven rojsag
HR/ Originalne upute za uporabu BIH Kosa s benzinskim motorom
RS Originalna uputstva za upotrebu Kosa s benzinskim motorom

1 CEO

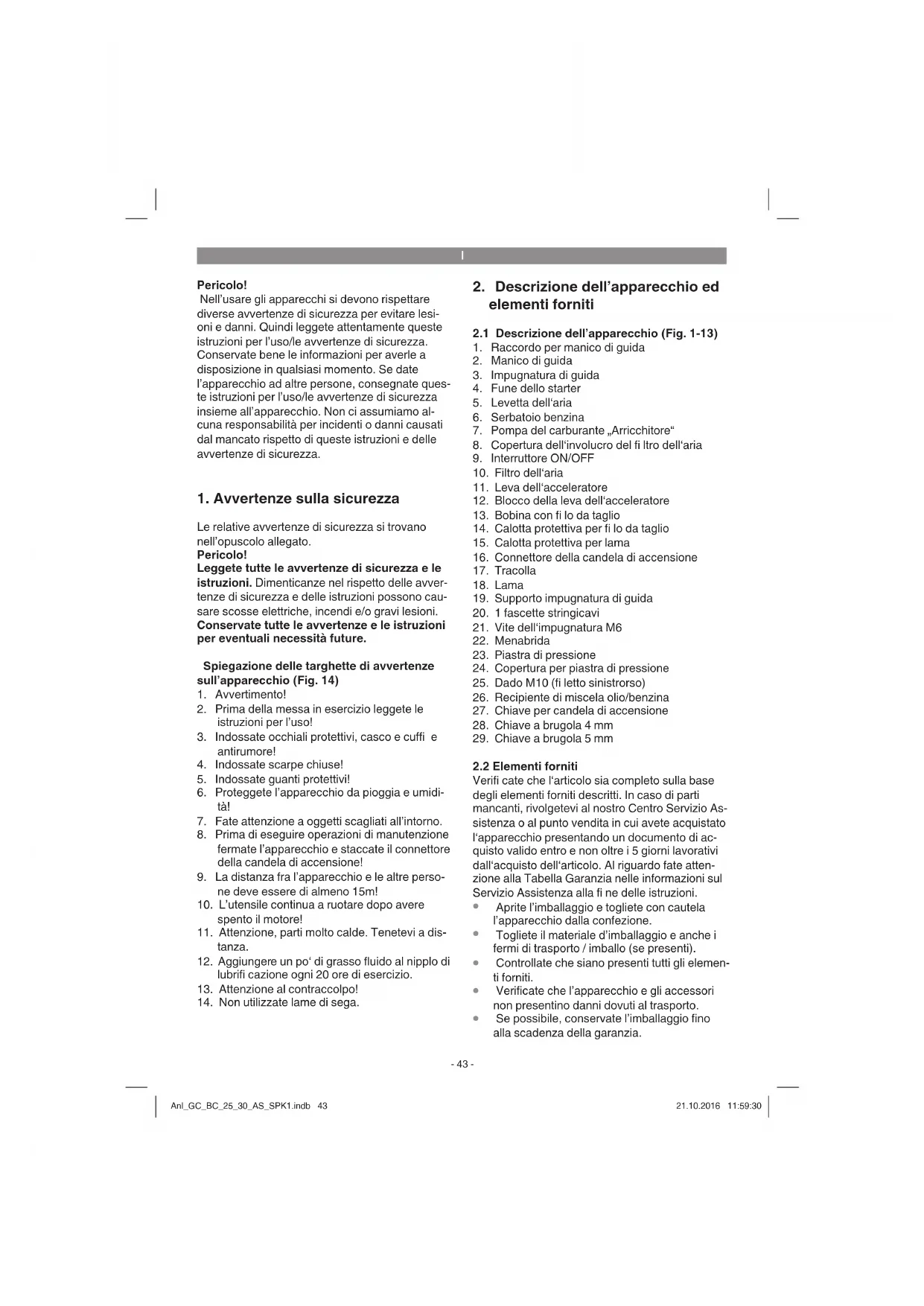

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiaso momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le struzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle struzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avventenze e le struzioni per eventuali necessità future.

Spiegazione delle targhette di avventenze sull'apparecchio (Fig. 14)

1. Avertimento!
2. Prima della messa in esercizio leggete le istruzioni per l'uso!
3. Indossate occhiali protettivi, casco e cuffi e antirumore!
4. Indossate scarpe chiuse!
5. Indossate guanti protettivi!
6. Proteggete l'apparecchio da pioggia e umidi-tà!
7. Fate attenuationa oggetti scagliati all'intorno.
8. Prima di eseguire operazioni di manutenzione fermate l'apparecchio e staccate il connettore della candela di accensione!
9. La distanza fra l'apparecchio e le autres persone deve essere di almeno 15m!
10. L'utensile continua a ruotare dopo avere spento il motore!
11. Attenzione, parti molto calde. Tenetevi a distanza.
12. Aggiungere un po' di grasso fluido al niplo di lubrifi cazione agli 20 ore di esercizio.
13. Attenzione al contraccolpo!
14. Nonutilizzate lame di sega.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1-13)

1. Raccordo per manico di guida
2. Manico di guida
3. Impugnatura di guida
4. Funel dello starter
5. Levetta dell'aria
6. Serbatoio benzina
7. Pompa del carburante, "Arricchitore"
8. Copertura dell'involucro del fi Itro dell'aria
9. Interru tture ON/OFF
10. Filtrodell'aria
11. Leva dell'acceleratore
12. Blocco della leva dell'acceleratore
13. Bobina con fi lo da taglio
14. Calotta protettiva per fi lo da taglio
15. Calotta protettiva per lama
16. Connettore della candela di accensione
17. Tracolla
18. Lama
19. Supporto impugnatura di guida
20. 1 fascette stringicavi
21. Vite dell'impugnatura M6
22. Menabrida
23. Piastra di pressione
24. Copertura per piastra di pressione
    25.Dado M10 (fi letto sinistrorso)
25. Recipiente di miscela olio/benzina
26. Chiave per candela di accensione
27. Chiave a brugola 4 mm
28. Chiave a brugola 5 mm

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'appareccchio presentando un documento di acquisto valido entro e non及其他 i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e nelle fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibl, conservate l'imballaggio fino alla scadenza della garanzia.

Pericolo!

L'appareccchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Decespugliatore a scoppio
• Manico di guida
  Impugnatura di guida
  Supporto impugnatura di guida
  Tracolla
  Lama
  Bobina con filo da taglio
  Menabrida
  Piastra di pressione
• Copertura per piatra di pressione
  Dado M10 (fileto sinistrorso)
  Recipiente di miscela olio/benzina
• Chiave per candela di accensione
  Brugola 4 mm
  Brugola 5 mm
  1fascette stringicavi
  Vite dell'impugnatura M6
  Calotta protettiva per filo da taglio/lama
• Istruzioni per l'uso originali
• Avverntenze di sicurezza

3. Utilizzo proprio

Il decespugliatore a motore (impiego della lama da taglio) è adatto per tagliare rametti, erbacce fi brose e pezioni di legno. Il tosaerba a motore (impiego della bobina con fi lo da taglio) è adatto per tagliare erba di prati, superfi ci erbose e erbacce meno fi brose. Il rispetto delle istruzioni per l'uso fornite dal produttore è una condizione per l'uso corretto dell'apparecchio. Ogni altri impiego che non sia espessamente consentito in queste istruzioni cui causare dei danni all'apparecchio e rappresentare un serio pericolo per l'utilizzatore. Osservate assolutamente le limitazioni nelle avertenze di sicurezza.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriiale. Non riconosciamo alcuna garanzia se l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Attenzione! Visti i rischi per l'utilizzatore, il decesspugliatore a motore a benzina non delve venire

usato per i seguenti lavori: per la pulizia di vialetti e come trituratore per sminuzzare rami tagliati da alberi ed arbusti. Il decespugliatore con motore a benzina non deve inoltre essere usato per livella-iregolarità del suolo, come per es. i mucchi di terra sollevati dalle talpe. Per motivi di sicurezza, il decespugliatore a motore a benzina non deve essere usato come gruppo motore per altri utensili o set di utensili di qualsiasi tipo.

L'apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei giorni e delle lesionsi di agli tipo che ne risultino.

4. Caratteristica tecniche

GC-BC 25 AS

Tipodi motore
.....Motore a 2 tempi, raff reddato ad aria, cilindri cromati
Potenza motore (max.) 0,8 kW/1,1 CV
Cilindrata 27 cm
Numero di giri in folle del motore 3100 + 200 min
Numero max. di giri del motore
Decespugliatore: .9500 min1
Velocità max. di taglio
Decespugliatore: 7200 min
Tosaerba a fi lo: 6400 min
Accensione Elettronica
Azionamento .Innesto centrifugo
Peso (serbatoio vuoto) 6,1 kg
Diametro di taglio fi lo 45 cm
Diametro di taglio lama 23 cm
Lunghezza del filo 4,0 m
0 filo 2,0 mm
Volume serbatoio 0,41
Candela di accensione L8RTC

Pericolo!

Rumore e vibrazioni

Livello di pressione acustica LpA 95 dB (A)
Incertezza KOA 3 dB
Livello di potenza acustica LWA 114 dB (A)
Incertezza KWA 3 dB

Portate cuffi e antirumore.

L'effetto del rumore cui causare la perdita dell'udito.

Esercizio

Valore emissione vibrazioni a_h = 6,4 ~m / s^2 Incertezza K = 1,5 m/s²

GC-BC 30 AS

Tipodi motore

.....Motore a 2 tempi, raff reddato ad aria, cilindri cromati

Potenza motore (max.) 0,9 kW/1,2 CV

Cilindrata 31 ccm

Numero di giri in folle del motore 3100 + 200 min

Numero max. di giri del motore

Decespugliatore: .9500 min

Velocità max. di taglio

Decespugliatore: 7200 min

Tosaerba a fi lo: 6400 min

Accensione Elettronica

Azionamento . Innesto centrifugo

Peso (serbatoio vuoto) 6,1 kg

Diametro di taglio fi lo 45 cm

Diametro di taglio lama 23 cm

Lunghezza del filo 4,0 m

0 filo 2,0 mm

Volume serbatoio 0.41

Candela di accensione L8RTC

Pericolo!

Rumore e vibrazioni

Livello di pressione acustica L_pA 95 dB (A)

Incertezza KpA 3 dB

Livello di potenza acustica LwA 114 dB (A)

Incertezza K. 3 dB

Portate cuffi e antirumore.

L'effetto del rumore cui causare la perdita dell'udito.

Esercizio

Valore emissione vibrazioni (impugnatura anterio- re) a = 6,4m / s^2

Incertezza K = 1,5 m/s²

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.
Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.
Spegnete l'apparecchio se non lo utilizzato.
- Indossate i guanti.

5. Montaggio

5.1.1 Montaggio dell'impugnatura di guida Montate I'impugnatura di guida come indicate nelle fit gure 3a-3c. Serrate bene le viti solo quado avete regolato la posizione di lavoro ottimalo con la tracolla. L'impugnatura di guida dovrebbvenire regolata come indicate nella Fig. 1. Lo smontaggio avviene nell'ordine inverso.

5.1.2 Montaggio del manico di guida (Fig. 4a - 4c)

Tirate la leva di bloccaggio (A) e inserte con cautela il manico di guida (Fig. 4b/Pos. 2) nel raccardo per manico di guida. Nel far quello, badate che le due parti dell'albero motore all'internal del manico di guida si insertiscano l'une nella altra (eventualmente ruotate leggermente la testa della bobina). La punta della leva di bloccaggio (A) delve incastrarsi bene nel foro (B). Serrate quando la vite dell'impugnatura (21) come in Fig. 4c.

5.1.3 Montaggio della calotta protettiva della lama

Attenzione: se si lavora con la lama, delve essere montata la relativa calotta protettiva.

Il montaggio della calotta protettiva per lama avviene come individato nelle Fig. 5a - 5b.

5.1.4 Montaggio/sostituzione della lama

Il montaggio della lama è illustrato nelle Fig. 6a - 6g. Lo smontaggio avviene nell'ordine inverso.

• Inserite il facchino a disco (22) sull'albero dentato (Fig. 6b)
• Bloccate la lama (18) sul facchino a disco (Fig. 6c)
• Inserite la piastra di pressione (23) atraverso il filetto dell'albero dentato (Fig. 6d).

• Inserite la copertura della piastra di pressione (24) (Fig. 6e).

• Cercate il foro del facchino a disco, allineatelto con la tacco sottostante e bloccate con la brugola fornita (28) per serrare a quello punto il dato (25) (Fig. 6f/6g). Attenzione: filettatura sinistorsa

5.1.5 Montaggio della calotta protettiva del fi lo da taglio su quella della lama

Attenzione: se si lavora con il fi lo da taglio delve essere montataanche la relativa calotta protettiva (Fig. 7a/Pos.14).

Il montaggio della calotta protettiva per fi lo da taglio avviene come indicato nelle Fig. 7a - 7b. Sulla parte inferiore della calotta protettiva si trova una lama (Fig. 7a/Pos.F) per la regolazione automatica della lunghezza del fi lo. Tale lama è coperta da una protezione (Fig. 7a/Pos.G).

Togliete esta protezione prima di iniziare a lavorare e rimettetela dopo aver fi nito di lavorare.

5.1.6 Montaggio/sostituzione della bobina del fi lo

Il montaggio della bobina del fi lo è illustrato nelle Fig. 7c-7d. Lo smontaggio aviene nell'ordine inverso.

Cercate il foro del facchino a disco, allineatel o con la taccà sottostante e bloccate con la brugola fornita (28) per poter ora avvitare la bobina del fi lo al fi fatto.

Attenzione: fillettatura sinistrorsa

5.2 Regolazione dell'altezza di taglio

• Mettete la tracolla come indicato nelle Fig. 8a-8c.
• Agganciate l'apparecchio alla tracolla (Fig. 8d).
  Regolate l'altezza di lavoro e la posizione ottimale di taglio sulla tracolla (Fig. 8e).
  Per regolare in modo ottimale la tracolla, fate quando oscillare l'apparecchio alcune volte alla avviare il motore (Fig. 9a).

La tracolla è dotata di un meccanismo ad apertura veloce. In caso sia necessario deporre rapidamente l'apparecchio, tirate il pezzo rosso della cintura (Fig. 8f).

Attenzione: usate sempre la tracolla quando lavore con l'apparecchio. Applicate la tracolla non appena avete avviato il motore e quello funziona al minimo. Spegnete il motore prima di staccare la tracolla.

6. Prima della messa in esercizio

Controllate, prima di agli messa in esercizio dell'apparecchio, che

• ilsystemadi alimentazione del carburante non presenti perdite
• i dispositivi di protezione e il disposito di taglio siano tutti presenti e in perfetto stato
• tutti i collegamenti a vite siano ben saldi
• tutte le parti mobili si muovano lavorente

6.1 Carburante e olio

Carburanti consigliati

Utilizzate solo una miscela di benzina perché pioombo e olio speciale per motori a 2 tempi. Preparate la miscela di carburante in base alla tabella corrispondente.

Attenzione: non impiegate una miscela di carburante che sua stata conservata per più di 90 giorni.

Attenzione: non utilizzate oli per motori a 2 tempi per cui è consigliato un rapporto di miscela di 100:1. In caso di danni al motore dovuti a una lubrificazione insufficiente decade la garanzia del produttore.

Attenzione: per il trasporto e la conservazione del carburante utilizzate solo i recipienti previsti e consentiti.

Versate rispettivamente la giusta quantità di benzina e diolio per motore a 2 tempi nel recipiente per la miscela fornito (vedi Scala riportata). Agitate quando bene il recipiente.

6.2 Tabella miscela carburante

Procedimento di miscelazione: 40 parti benzina su 1

Benzina Olio per 2 tempi
1 litro 25 ml
5 litri 125 ml

7. Esercizio

Rispettate le disposizioni di legge sulla protezione dal rumore che possono variare a seconda del luogo di impiego.

Prima della messa in esercizio togliete i tappi protettivi alla lama.

7.1 Avvio con motore a freddo

Riempite il serbatoio con un'adeguata miscela di benzina/olio. Si vedaanche Carburante eolio.

1. Appoggiate l'apparecchio su una superfici cie pianae e stabile.
2. Premete la pompa del carburante (arricchitore) (Fig. 1/Pos. 7) 10 volte.
3. Portate l'interruttore ON/OFF (Fig. 1/Pos. 9) su "I".
4. Portate la levetta dell'aria (Fig. 1/Pos. 5) su
5. Tenete bene l'apparecchio e tirate la fune dello starter (Fig. 1/Pos. 4) fi no alla prima resistenza. Ora tirate rapidamente la fune di avvio 2-6x volte.
6. Portate la levetta dell'aria (Fig. 1/Pos. 5) su .
7. Tenete bene l'apparecchio e tirate la fune dello starter (Fig. 1/Pos. 4) fi no alla prima resistenza. Ora tirate rapidamente la fune di avvio 2-4x volte. L'apparecchio dovrebbe avviarsi.

Attenzione: non fate riavolgere la fune dello starter in modo incontrato. Ciò può provocare danni.

Una volta avviato il motore, lasciate riscaldare l'apparecchio per ca. 10 sec.

Avvertimento: I'utensile di taglio inizia a lavorare non appena avviato il motore.

1. Se il motore non si dovesse avviare, ripetete le operazioni 4-8.

Da tenere presente: se loro vari tentativi il motore continua a non avviarsi, leggete il punto "Solutioni di eventuali problemi al motore".

Da tenere presente: estraete la fune di avvio sempre con un movimento diritto. Se viene estratta in posizione obliqua, si produce attrito sull'occhiello. Questo attrito provoca uno sfregamento della fune e un'usura precoce. Tenete sempre l'impagnatura dell'avviamento nelle la fune si riavvolge.

Evitate sempre che la fune si riavvolga di colpo una volta sfi lata.

7.2 Avvio con motore a caldo

(L'apparecchio non è stato fermo per più di 15-20 min)

1. Appoggiate l'apparecchio su una superficie pianaa e stabile.
2. Portate I'interruttoE ON/OFF su "I".
3. Tenete bene l'apparecchio e tirate la funedallo starter fi no alla prima resistenza. Oatirate rapidamente la fune dello starter.

L'apparecchio dovrebbe avviarsi dopo 1-2 strattoni. Nel caso l'apparecchio non si avviasseancheafter6strattoni,ripeteteleoperazioni1-7in"Avvio amotore freddo".

7.3 Arresto del motore

Procedura d'emergenza

Se è necessario fermare subito l'apparecchio, portate l'interruttore ON/OFF su "Stop" o "0".

Procedura normale

Lasciate andare la leva dell'acceleratore e aspettate che il motore passi al minimo. Portate poi l'interruttore ON/OFF su "Stop" o "0".

7.4 Istruzioni di lavoro

Prima dell'impiego dell'apparecchio esercitate e provate tutte le tecniche di lavoro a motore spento.

8. Lavorare con il decespugliatore a motore a benzina

Prolunga del fi lo da taglio

Avvertimento! Non usate un tipo di fi lo metallico o di fi lo metallico rivestito di plastica nella bobina. Ciò cui causare gravi lezioni all'utilizzatore. Per prolongare il fi lo da taglio fate girare il motore a massimo regime e premete leggermente la bobina sul terreno. Il fi lo viene prolongato automaticamente. La lama sullo scherno di protezione accorcia il fi lo alla lunghezza permessa (Fig. 9b).

Attenzione: eliminate regolamente tutti i resti di erba ed erbace per evitare un surriscaldamento del tubo del fusto. I resti di erba, piante, erbace si impiegiano molto lo schermo di protezione (Fig. 9c) e ciò impedisce un raffreddamento sufficiente del tubo del fusto. Eliminate con cautela i resti usando un cacciavite o attrezzo simile.

Diverse procedure di taglio

Se l'apparecchio è montato correttamente, taglia erbace ed erba alta in zone difficilemente accessibili, come per es. lungo recinti, muretti e fondamente nonché attorno agli alberi. L'apparecchio cui sono又能 essere impiegato per lavori di „taglio a fondo" per eliminare la vegetazione sino al suolo per la migliorie preparazione di un giardino o per pulire una certa area.

Da tenere presente:anche in caso di impiego cauto il taglio su fondamento, muretti in pietra o cimento ecc. provoca un'usura del fi lo che supera il livello normale.

Regolazione/taglio

Fate oscillare il tosaerba a fi lo con movimenti semicirculari da un lato all'alto. Tenete la bobina sempre in posizione parallela al terreno. Verifi cate il terreno e stabilite l'altezza di taglio desiderata. Muovete et tenete la bobina nell'altezza desiderata per assicurare un taglio regolare (Fig. 9d).

Regolazione più bassa

Tenete il tosaerba a fi lo leggermente inclinato davanti a voi in modo che la parte inferiore della bobina si trovi sopra il terreno ed il fi lo trovvi la corretta posizione di taglio. Non tagliate mai verso di voi. Non tirate il tosaerba a fi lo verso di voi.

Taglio lungo recinti/fondamento

Durante il taglio avvicinatevi lentamente a recinti in rete metallica, steccati, muretti di pietra naturale e fondamento per tagliare nelle loro vicinanezza pero che il filo colpisca l'ostacolo. Se il filo viene per es. a contatto di pietre, muretti di pietra o fondamentoesso si usura o si sfi laccia. Se il filo batte contro le maglie del recinto si rompe.

Regolazione attorno ad alberi

Se regolate l'erba attorno ai tronchi d'albero, avvicinatevi lentamente affinché il filo non tocchi la cortecchia. Girate attorno all'albero e tagliate da sinistra verso destra. Avvicinatevi all'erba o all'erbaccia con la punta del fi lo e ribaltate la testa della bobina leggermente in avanti. Avertimento: fate particolare attenzione in caso di lavori di taglio a fondo. Per tali lavori mantenete sempre una distanza di 30 metri fra voi e altre persono o animali.

Taglio a fondo

In caso di taglio a fondo tagliate tutte la vegetazione fi no al suolo. Per fare ciò inclinate la bobina verso destra con un angolo di 30^ . Portate l'impugnatura nella posizione desiderata. Tenete presente il notevole pericolo di lesioni per utilizzatore, spentatori e animali come auche il pericolo di danni a cose dovuto ad oggetti scagliati all'intorno (per es. pietre) (Fig. 9e).

Avvertimento: non allontanate con l'apparecchio oggetti da marciapiedi ecc!. L'apparecchio è un utensile potente e piccoli sassi o altri oggetti sono venire scagliati fi no a più di 15 metri causando lesions alle persone e danni ad automobili, abitazioni e fi nestre.

Segare

L'apparecchio non è adatto per segare.

Blocco

Se la lama dovesse bloccarsi a causa di una vegetazione troppo folta spegnete subito il motore. Liberate prima l'apparecchio da erba ed arbasti prima di rimetterlo in esercizio.

Evitare il contraccolpo

Lavorando con la lama sussiste il pericolodi contraccolpi quandoesta incontrata ostacoli f ssi (tronco d'albero,ramo,ceppo,pietra o simile).In tal caso I'apparechio viene spinto nella direzione opposa al movimento dell'utensile.Cio cui causare la perdita di controlo sull'apparechio. Non utilizzate la lama nelle vicinanze di recinzioni, paletti di metallo, pietre confi narie o fondamenta. Per tagliare stelli spessi mettetela nella posizione indicata in Fig. 9f per evitare i contraccolpi.

9. Manutenzione

Disinserite sempre l'apparecchio prima di quali-asi lavoro di manutenzione e sfi late il connettore della candela.

9.1 Sostituzione della bobina/del filo da taglio

1. Smontate la bobina con fi lo da taglio (13) come descripto al punto 5.1.6. Comprimete la bobina (Fig. 12a) e togliete una meta dell'involucro (Fig. 12b).
2. Togliete la bobina dal relativivo involucro (Fig. 12c).

3. Togliete il fi lo da taglio eventualmente agli essere presente.

4. Piegate a metà l'estremità del nuovo fi lo da taglio e agganciate l'asola che si create nella cavità del divisore della bobina. (Fig. 12d)

5. Avvolgete il fi lo in senso antiorario tenendolo teso. Il divisore della bobina divide le due meta del fi lo di nylon. (Fig. 12e)
6. Agganciate gli ultimi 15 cm delle due estremita del fi lo nei supporti oppositi della bobina. (Fig. 12f)
7. Infilate le due estremità del filo atraverso i fori in metallo dell'involucro della bobina (Fig. 12c).
8. Premete la bobina nel relative involucro.
9. Tagliate il fi lo inccesso portandolo ad una lunghezza da ca. 13 cm. Ciò diminuisce la sollecitazione del motore nella fase di avviamento e di riscaldamento.
10. Per rimontare la bobina del fi lo si veda il punto 5.1.6. Se viene sostituita tutte la bobina del fi lo, saltate i punti 3-6.

9.2 Affi latura della lama della calotta di protezione

La lama della calotta di protezione può consumarsi con il tempo. Se vi accorgete che la lama non è più affi lata, allentate le 2 viti con le quali la lama è fi sata alla calotta protettiva. Fissate la lama in una morsa a vite. Affi late la lama con una lima piatta e badate di mantenere l'angolo del bordo di taglio. Limate solo in una direzione.

9.3 Manutenzione del fi Itro dell'aria (Fig. 10a-10c)

I fi Itri dell'aria sporchi riducono la potenza del motore a causa di un apporto insuffi ciente di aria al carburatore.

Un controllo regolare è quindi indispensableabile. Il fi I tro dell'aria (10) dovrebbe essere controllato agli 25 ore di esercizio e, se necessario, pulito.
In caso di aria molto polverosa il fi Itro dell'aria deve essere controllato più spesso.

1. Togliete il coperchio del fi ltro dell'aria (Fig. 10a)
2. Togliete il fi tlo dell'aria (Fig. 10b/10c)
3. Pulite il fi itro dell'aria dando dei leggeri colpi o soffi ando.
4. L'assemblaggio aviene nell'ordine inverso.
   Attenzione: non pulite mai il filtrto dell'aria con benzina o solventi infi ammabili.

9.4 Manutenzione della candela (Fig. 11a-11b)

Tratto di scintilla della candela = 0,6mm .Avvitate la candela con 12-15 Nm.Controllate,per la prima volta aftero 10 ore di esercizio,che la candela di accensione non sua sporca ed eventualmente pulitela con una spazzola a setole di rame. In seguito eseguite la manutenzione della candela ogni 50 ore di esercizio.

1. Togliete il connettore della candela di accensione (16) (Fig. 11a).
2. Togliete la candela di accensione (Fig. 11b) facendo uso dell'apposita chiave in dotazione (27).
3. L'assemblaggio avviene nell'ordine inverso.

9.5 Regolazioni carburatore

Attenzione! Le regolazioni sul carburatore devono essere eseguite soltanto dal servizio autorizzato di assistenza clienti.

Per tutti i lavori sul carburatore delve essere smontato prima di tutto il coperchio del fi ltro dell'aria, come migliorato nelle Fig. 10a-10c.

Regolazione del dato a funedell'acceleratore

Se con il tempo non si dovesse più raggiungere il numero massimo di giri dell'apparecchio e se dovessero venire esclude tutte le autres cause elencate al punto 12, "Solutazione di eventuali problemi", potrebbe essere necessaria una regolazione del comando a fune dell'acceleratore. Per far ciò verifi cate prima di tutto se il carburatore si après completamente, premendo a fondo l'acceleratore. Ciò avviene quando lo scorrevolte del carburatore (Fig. 13a) con l'acceleratoro al massimo è completingamente aperto. La fi gura 13a alla regolazione corretta. Se lo scorrevolte del carburatore non dovesse essere completenessmente aperto, è necessario regolarlo nuovamente.

Per regolare il dato a fune dell'acceleratore sono necessarie le seguenti operazioni:

• Svitate la vite di regolazione (Fig. 13b/Pos. D)
• fino a quando lo scorrevole del carburatore con l'acceleratore al massimo è Completely aberto, come migliorato nella Fig. 13a.

9.6 Regolazione del minimo

Avvertenza! Impostate il minimo in stato di esercizio a caldo.

La regolazione del minimo deve essere eseguita esclusamente da un'offi cina specializzata e autorizzata. Il numero di giri di avviamento dell'utensile da taglio deve essere pari almena a 1,25 volte il numero di giri in folle.

9.7 Ingrassare l'ingranaggio

Ogni 20 ore di esercizio aggungete un po di grasso fluido (ca. 10 g) al punto di lubrificazione (C) (Fig. 7c).

10. Pulizia, conservazione, trasporto e ordinazione dei pezzi di ricambio

10.1 Pulizia

• Se necessario pulite l'apparecchio con un pano umido e eventually con un detergente neutro.

Attenzione!

Prima di agli lavoro di pulizia staccate il connettore della candela di accensione. Per la pulizia non immergete assolutamente l'apparecchio in acqua o altri liquidi.

Tenete l'apparecchio in un luogo asciutto e sicuro, fuori alla portata dei bambini.

10.2 Conservazione

Attenzione: non riporre mai l'apparecchio per altri 30 giorni senza eseguire le seguenti operazioni.

Se dovete ripore l'apparecchio per essere 30 giorni ci sono delle operazioni speciali da eseguire. Altrimenti il carburante rimasto nel carburatore evapara e lascia un deposito gommoso. Questo potrebbe rendere l'avvio più diffi cile e comportare la necessità di costose riparazioni.

1. Togliere piano il tappo del serbatoio per eliminare un'eventuale pressione formatasi nel serbatoio. Svuotate con cautela il serbatoio.
2. Avviate il motore e fatelo funzionare fi no a quando la sega si ferma per eliminareosi il carburante dal carburatore.
3. Lasciate raff reddare il motore (ca. 5 minuti).

Avvertenza: tenete l'apparecchio in un luogo asciutto e ben lontano da possibili fonti di accensione, come per es. stufe, boiler a gas per l'acqua calda, essiccatori a gas ecc.

Biutilizzo

1. Togliete la candela di accensione (vedi punto 9.4).
2. Pulite la candela di accensione e fate attenzione alla giusta distanza degli elettrodi sulla candela di accensione, oppure inserte una nuova candela con la distanza giusta degli elettrodi.
   3.Prepare l'apparecchio per I'esercizio.
3. Riempite il serbatoio con la giusta miscela di carburante/olio. Si veda il paragrafo Carburante eolio.

10.3 Trasporto

Se desiderate trasportare l'apparecchio, vuotate il serbatoio della benzina come descririto nel capitolo 10. Pulite regolarmente l'apparecchio con una spazzola o con uno scopino per togliere lo sporco più grossolano. Smontate l'asta telescopica come spiegato al punto 5.1.2.

10.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

11. Smaltimento e riciciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

12. Tabella per l'eliminazione delle anomalie

La seguente tabella presenta dei sintomi di errori e descrive come potete porvi rimedio qualora il vosto appearecchio non funzioni correttamente. Se in tal modo non riuscite a localizzare ed eliminare il problema, rivolgetevi alla vostra offi cina del servizio assistenza.

Anomalia Possibile causa Soluzione
L'apparecchio non si accende.	- Procedure di avvio errata. - Candela di accensione arrugginita o umida. - Regolazione errata del carburatore	- Seguite leistruzioni di avvio. - Pulite la candela e sostituitel con una nuova. - Rivolgetevi ad un servizio di assis- tenza clienti autorizzato o spedite l'apparecchio alla ISC-GmbH.
L'apparecchio si avvia ma non raggi-unge il rendimento massimo.	- Regolazione errata della levetta dell'aria - Filtrò dell'aria sporco - Regolazione errata del carburatore	- Regolate la levetta dell'aria su „". - Pulite il fi litro dell'aria - Rivolgetevi ad un servizio di assis- tenza clienti autorizzato o spedite l'apparecchio alla ISC-GmbH.
Il motore non funzi-ona regolarmente.	- Distanza errata degli elettrodi della candela di accensione - Regolazione errata del carburatore	- Pulite la candela e regolate la dis- tanza degli elettrodi o sostituite la candela con una nuova. - Rivolgetevi ad un servizio di assis- tenza clienti autorizzato o spedite l'apparecchio alla ISC-GmbH.
Il motore produce troppo fumo.	- Miscela errata del carburante - Regolazione errata del carburatore	- Utilizzate la miscela corretta di car- burante (vedi la tabella di miscela del carburante) - Rivolgetevi ad un servizio di assis- tenza clienti autorizzato o spedite l'apparecchio alla ISC-GmbH.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'especialita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura *	Candela di accensione,hetto dell'aria
Materiale di consumo/parti di consumo *	Lama, bobina con filo da taglio
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearechi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di quosti difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri appearecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitationi equivalenti.

1. Sono esclusi dalla nostra garanzia:

2. Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collagamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

5. Il periodo di garanzia è 24 anni e inizi a partire nella data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. É esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comperta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul periodo.

6. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettosotramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documents come prova dell'acquisto del vosto applicecchio nuovo. Apparechi inviati sono i relativi documenti o alla targhetta d'identificazione sono esclusi nella prestazione di garanzia perché non possono essere classificati in modo correspondente. Se il difetto dell'apparecchio rientra nella notre prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un applicecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

DK/N

Fare!

I dichiara la segunte conformita secondo la direttiva UE e le nome per l'articolo

I dichiara la segunte conformita secondo la direttiva UE e le nome per l'articolo
