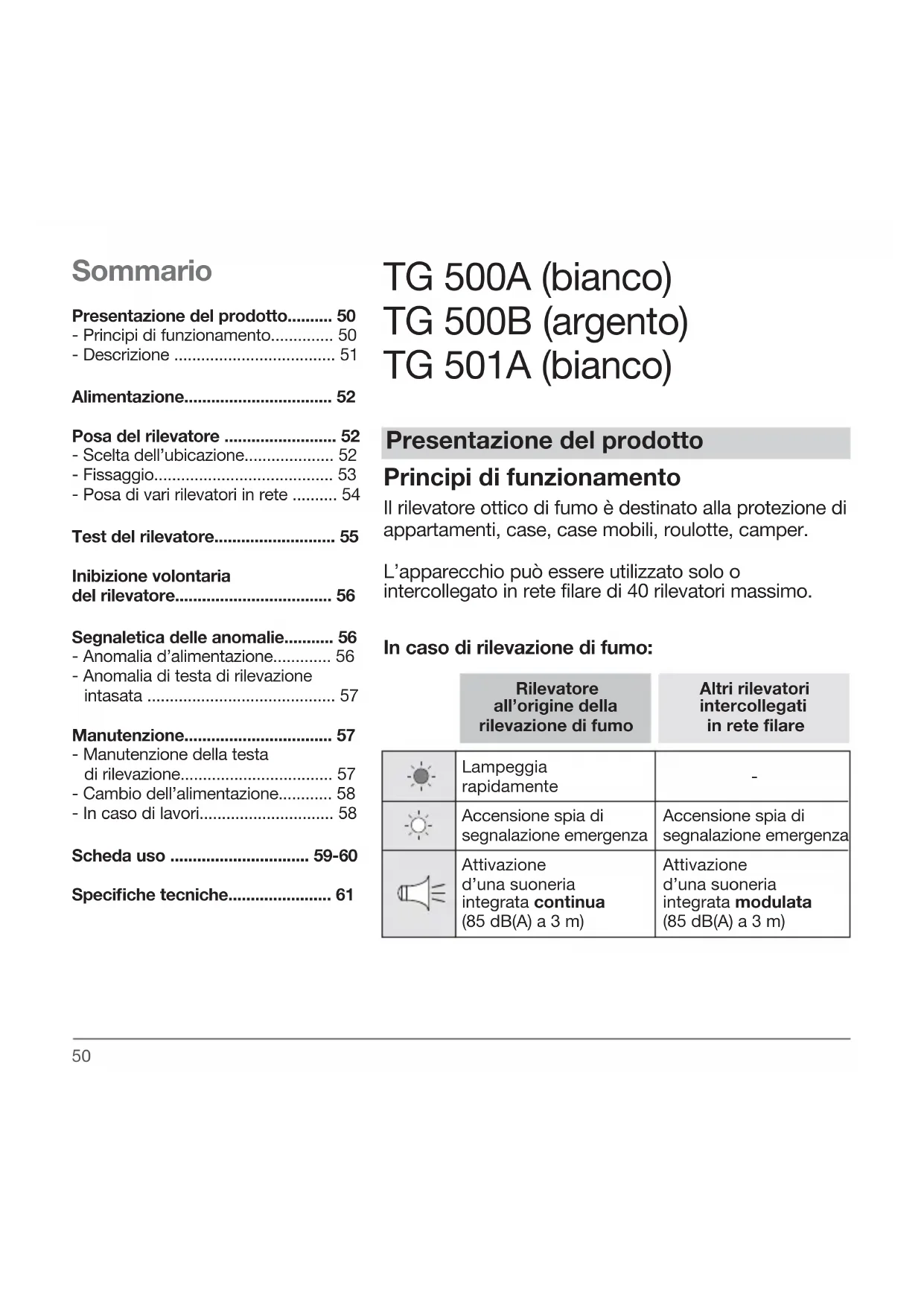

TG 500A (bianco) TG 500B (argento) TG 501A (bianco)

Presentazione del prodotto

Principi di funzionamento

Il rilevatore ottico di fumo è destinato alla protezione di apparatusi, case, case mobili, roulotte, camper.

L'apparecchio più essere utilizzato solo o intercollegato in rete filare di 40 rilevatori massimo.

In caso di rilevazione di fumo:

	Rilevatore all'origine della rilevazione di fumo	Altri rilevatori intercollegati in rete filare
	Lampeggia rapidamente	-
	Accensione spia di sepalazione emergenza	Accensione spia di sepalazione emergenza
	Attivazione d'une suoneria integrata continua (85 dB(A) a 3 m)	Attivazione d'une suoneria integrata modulata (85 dB(A) a 3 m)

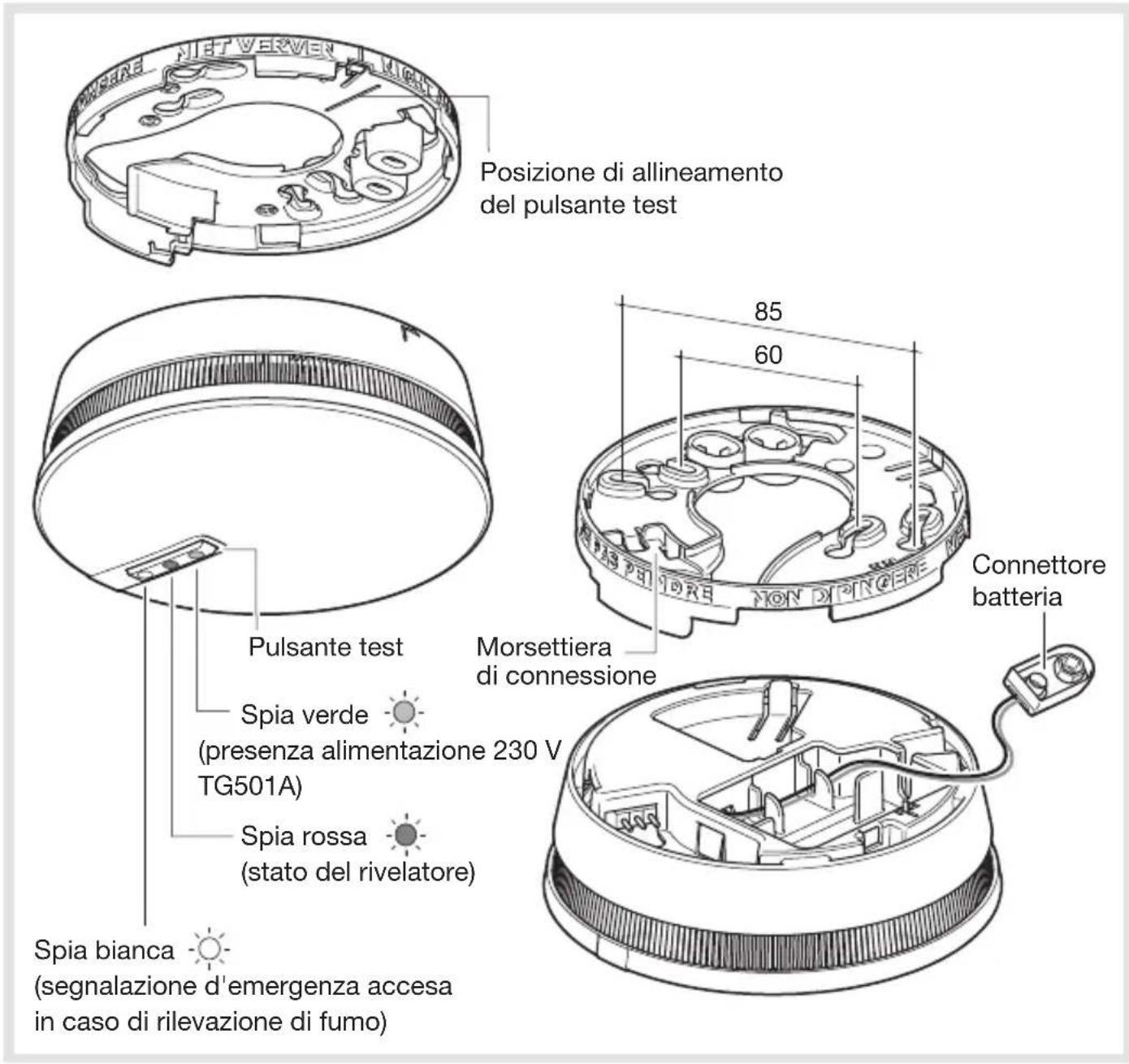

Descrizione

Alimentazione

TG 500A / TG 500B

Collegare la batteria rispettoando le polarità. La spia rossa lampeggia per 15 secondi e poi di nuovo 1 volta ogni 10 secondi: segno del corretto funzionamento del rilevatore.

TG 501A

Collegare la batteria rispetto ando le polarità e collegare i morsetti L/N alla rete a 230V. La spia rossa lampeggia per 15 secondi e poi di nuovo 1 volta ogni 10 secondi: segno del corretto funzionamento del rilevatore. La spia luminosa verte indica la presenza dell'alimentazione 230V.

Posa del rilevatore

Scelta dell'ubicazione

Il rilevatore va installato:

• nei locali che presentano un rischio d'incendio (soggiorni con caminetto, camere di bambini, granai o scantinati abitat...),
  preferibilmente nel centro del soffitto,
• distante delle aperture di ventilazione che rischiano di disperse il fumo,
• a più di 50 cm di un ostacolo (muro, tramezzo, travè...),
• ad agli estremità d'un corradoio se la sua lunghezza è superiore a 10 m.

Se il fissaggio su un soffitto orizzontale è impossibile, fissarlo:

• a più di 50 cm dal soffitto e da qualsiasi angolo della stanza,
• lontano da eventuali fonti di perturbazioni elettriche (contatore elettrico, quadro metallico, reattore ballast elettronico...),
• in caso di fissaggio su una paretete metallica: intercalare un blocco di materiale non magnetico (legno o plastica).

Il rilevatore non va installato:

• direttamente su una superficie metallica,
• a meno di 50 cm da un reattore ballast elettronico, un trasformatore di Bassa tensione e lampadine a risparmio energetico,
• in locali molto polverosi,
• in un locale in cui la temperatura rischia di scendere a -10^ o salute altri de +50^ , il che comporta un difettoso funzionamento del rivelatore,
• a meno di 1 m delle aperture di riscalamento, raffreddamento o d' aerazione: infatti il fumo potrebbe venire disperso,
• a meno di 6 m da un caminetto o da una stufa a legna in cui il fumo di combustione rischia di provocare un allarme intempessoivo,
• in un locale in cui i fumi di cottura e il vapore acqueo rischierebbero di provocare un'attivazione intempestiva,
• in un locale in cui esiste il rischio di condensa o d'umidità (bagni, lavanderie...),
• nella sommità d'un soffitto ogivale (a forma di A): la presenza d'aria in quello punto rischia d'impedire al fumo di raggiungere il rivelatore.

Fissaggio

Fissaggio su scatola ad incastro

Per scatole ad incastro di diametro 60~mm ,utilizzare i fori di fissaggio identificati 60. Per scatole ad incastro di diametro 85~mm ,utilizzare i fori di fissaggio identificati 85. Fissare lo zoccolo mediente viti appropriate.

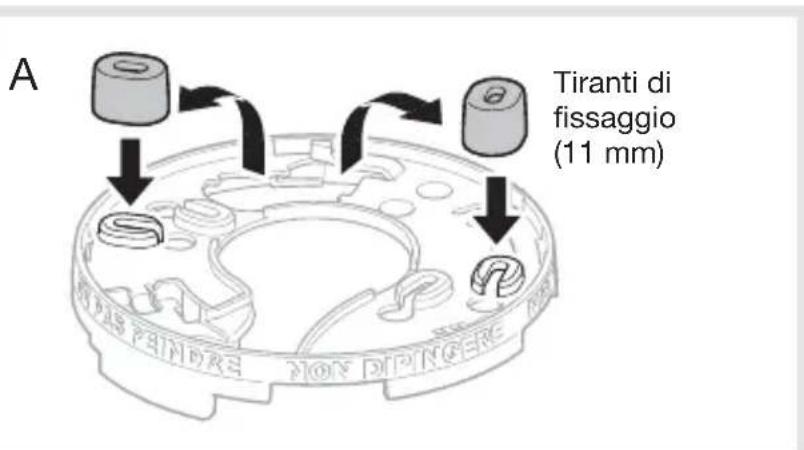

Fissaggio sporgente (Fig. A)

• Collocare lo zoccolo nell'ubicazione prevista e segnare (con matita) la posizione dei 2 fori di fissaggio (identificati: 60 o 85).
• Forare mediante una punta (diametro 5 mm).
• Fissare lo zoccolo mediante spinotti e viti appropriate.

Onde permettere l'entrée di cavi sporgenti staccare i 2 tiranti di fissaggio e intercalarli fra il soffitto e lo zoccolo coprende i 2 fori di fissaggio scelti.

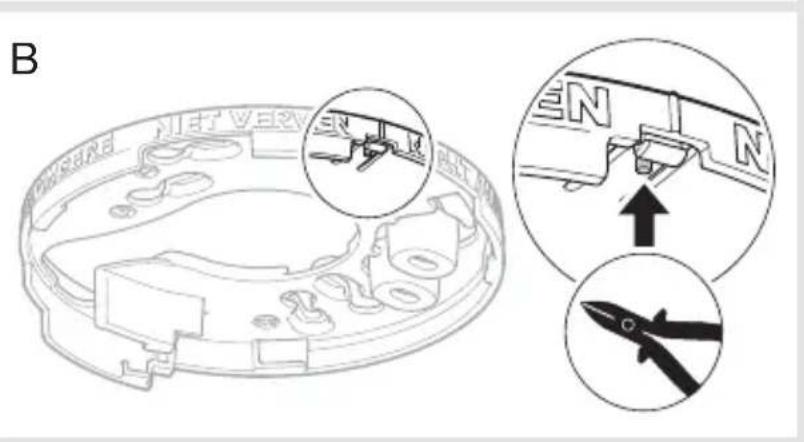

Bloccaggio facoltativo del rilevato -re sullo zoccolo di fissaggio (Fig. B)

Il bloccaggio facoltativo serve a dissuadere la rimozione non autorizzata del rilevatore.
Mediente una pinza tagliente, tagliare il dente di bloccaggio.

Ormai l'aperture sera possibile solo mediante un cacciavite a lama piatta.

Allineare le 2 freccce di guida presenti sullo zoccolo e sul rilevatore dopodiché bloccarlo ruotando in senso orario.

Il rilevatore non può venire bloccato sul suo zoccolo se la batteria non è nel suo alloggiamento. Non forzare.

Posa di vari rilevatori in rete

È possibile collegare fra loro un numero massimo di 40 rilevatori onde permettere l'attivazione dell'allarme sull'insieme dei rilevatori di fumo dell'abitazione.

1. Dopo ave fissato lo zoccolo dei rilevatori, sbloccare la morsettiera di connessione.

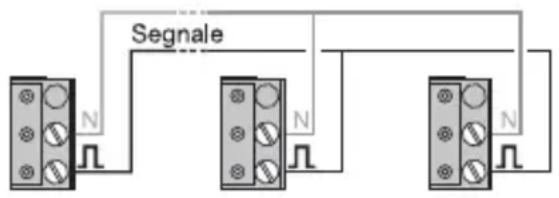

2. Poi effettuare il seguente cablaggio:

TG 500A / TG 500B

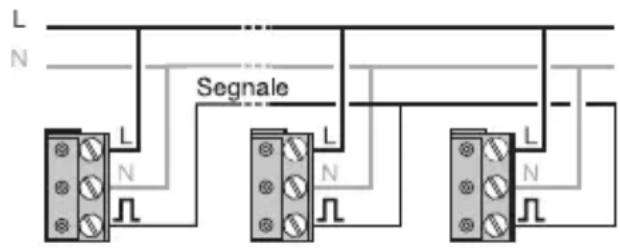

TG 501A

Per un filo di sezione di 1,5mm^2 , non superare una distance di 400m

1. Richiudere la morsettiera di connessione sul supporto.
2. Bloccare il rilevatore sul suo zoccolo.

Collegare fra loro solo i rilevatori di modello identico.

Per il collegamento in rete dei rilevatori TG501, è possible un'alimentazione asimmetrica. Prevedere quando una protezione con interrottore separato.

Per l'alimentazione e la trasmissione dei segnali dei rivelatori di fumo deve essere disporto separamente un cavo apposto (NYM-0/3 x 1,5 mm² o NYM-4 x 1,5 mm² con cavo di terra).

Test del rilevatore

La suoneria è attenuata durante un test manuale del rilevatore di fumo, tuttavia si consiglia di avvertire il vicinato e prendere le precauzioni necessarie per evitare i rischi di disturbi auditivi.

Non servirsi mai d'une fiamma nuda per testare il rilevatore di fumo.

Test manuale

Premere (5 secondi circa) il tasting test fino

all'attivazione della suoneria integrata.

Il rivelatore provoca sono rilascio del tasting:

Rilevatore in test

Altri rilevatori intercollegati in rete filare

	Lampeggia rapidamente	Lampeggia rapidamente
	1 lampeggio agli secondo	accensione spia di segnalazione emergenza
	1 secondo di suoneria (73 dB (A) a 3 m) seguito da 1 secondo di pausa	1 secondo di suoneria (73 dB (A) a 3 m) seguito da 2 secondi di pausa

Test di rilevazione:

Nebulizzate atraverso le aperture a circa 10 cm di distance alla testa di rilevazione,utilizzando una bomboletta test, per 1-2 secondi.

Se si effettua un test manuale entro 5 minuti dall'utilizzo della bomboletta, il rilevatore emette nei successivi 10 secondi unaserie di segnali acustici sempre più frequenti fino all'attivazione della sirena che avviene tra i 12 e 22 secondi successivi.

Se la série di toni acustici non si avvia, significa che la concentrazione di fumo nella testa di rilevazione non è sufficiente; nebulizzate nuovamente utilizzato la bombola di test.

Si consiglia di realizzare il test manuale almeno una volta al mese e soprattutto alla lunga assenza.

Inibizione volontaria del rilevatore

É possibile disattivare il rilevatore per una durata di 15 minuti:

• prima di intraprendere attività eventualmente generatrici di fumo (pulizia d'une stanza polverosa, disintasamento d'un caminetto...) e quindi attivazioni intermessive,
• per tacitare l'allarme in caso di rilevazione di fumo non pericolosa.

A quello scopo, premere il tasto test sono al 1^ bipo fino a quando il rilevatore tacitera la sua suoneria integrata. La spia di stato del rilevatore lampeggia alla ogni 2 secondi.

In capo a quosti 15 minuti o dopo un test manuale, il rilevatore ritorna automaticamente operativo la spia di stato del rivelatore lampeggia agli 10 secondi.

Durante questi 15 minuti, il rilevatore non potr a riconoscere il fumo, ne generare allarmi.

Nel caso di una posa in rete e di rilevazione di fumo non pericolosa, è obblatorio inibire il rilevatore all'origine della rilevazione (led rosso lampeggiante) arrestare la segnalazione acustica.

Segnalazione delle anomalie

Anomalia d'alimentazione:

Rilevatore all'origine dell'anomalia

	TG 500A/TG 500B 1 lampeggio ogni 5 secondi	TG 501A -
	2 bip rapidiogni 60 secondi

All'apparizione dell'anomalia d'alimentazione, il rilevatore continua a funzionare perfettamente per 30 giorni. Si consiglia di sostuire la batteria quando prima.

Se la segnalazione sonora del difetto d'alimentazione appara in un momento inopportuno, è possibile rinniarla di 8 ore su una durata massima di 7 giorni premendo il tasting test fino al 1^ bip. Disponeteosi di quello lasso di tempo per sostuire la batteria.

Anomalia di testa di rilevazione intasata:

Rilevatore all'origine dell'anomalia

	TG 500A/TG 500B 8 lampeggi ogni 8 secondi	TG 501A -
	8 bip rapidiogni 58 secondi

Se la segnalazione sonora dell'anomalia di testa di rilevazione intasata appara in un momento inopportuno, è possibile rinniarla di 8 ore su una durata massima di 7 giorni premendo il tasting fino al 1^ bip.

Dispponete casi di quello lasso di tempo per pulire il rilevatore.

Manutenzione

Manutenzione della testa di rilevazione

La manutenzione regolare del rilevatore ha un'importanza essenziale. Le scanalature della testa di rilevazione vanno spolverate mediante un aspiratore almeno una volta all'anno o ad agli segnalazione di testa di rilevazione intasata (vedasi Segnalazione delle anomalie).

Se la segnalazione di testa di rilevazione intasata persistsiste ancche后再o rimozione della polvere, sostuire il rilevatore.

I rilevatori di fumo non vanno in nessun caso utilizzati più di 10 anni.

Il rilevatore di fumo non contiene materiali radioattivi, in caso di messa in discarica; tuttavia siete cortesamente pregati di gettare il rilevatore negli apposti contentitori.

Cambio della batteria

A. Se l'aperture del rilevatore non è bloccata.

• Rimuovere il rilevatore dal suo zoccolo ruotando in senso antiorario fino al clic d'apertura.
• Sostituire la batteria usata.
• Bloccare il rilevatore sul suo zoccolo.
• Procedure ad un test (vedasi Test del rilevatore).

B. Se l'aperture del rilevatore è bloccata (vedasi Fissaggio).

• Introduire un cacciavite a lama piatta in questa taca.
• Rimuovere il rilevatore dal suo zoccolo ruotando in senso antiorario fino al clic d'apertura.
• Sostituire la batteria usata.
• Bloccare il rilevatore sul suo zoccolo.
• Procedure ad un test (vedasi Test del rilevatore).

Tassativo : sosituire la batteria fornita con una batteria alcalina di tipo identico (9 V, 6LR61).

Depositare la batteria negli apposti punti di ricicchio.

In caso di lavori È vietato dipingere il rilevatore.

Se certi lavori sono necessari\ dopo la posa, coprirlo\ completamente mediante la\ protezione plastificata (fornita).\ Non dimenticare di rimuovere la\ protezione plastificata alla fine\ dei lavori.

Il funzionamento del rilevatore di fumo non possibile in associazione con un dispositivo antincendio ad innaffiamo.

Garanzia

24 mesi contro tutti i difetti di materiale o di fabbricazione, a partire alla data di produzione. In caso di difetti, il prodotto deve essere restituito al grossista da cui è avvenuto l'acquisto. La garanzia ha valore solo se viene rispetto la procedura di resotramite installatore e grossista e se dopo la verifica del nostro servizio controllo qualità non vengono riscontrati, difetti dovuti ad una errata messa in opera e/o ad una utilizzazione non conforme alla regola dell'arte, ad una modifica del prodotto. Le eventuali note informative del difetto dovranno essere allegate al prodotto reso.

Prepararsi all'incendio

• Prevedete un
  itinerario d'evacuazione.
• Prepare un piano d'evacuatione per tutti i locali.
• Al suolo il fumo è meno concentrato: uscite "strisciando".
• Quando squilla l'allarme, svegliate tutti.
• Prevedete un punto di raduno all'esterno dell'abitazione.
• Evitate qualsiasi entrata inutile nell'abitazione in fiamme.
• Chiamate i pompieri.

Riassunto delle reazioni e delle segnalazioni del vosto rivelatore

Funzionamento normale

Ogni rilevatore

1 lampeggio ogni 10 secondi

Rilevazione di fumo (1)

Rilevatore all'origine della rilevazione di fumo	Altri rivelatori intercollegati in rete filare
Lampeggia rapidamente	-
Accensione spia di sepalazione emergenza	Accensione spia di sepalazione emergenza
Attivazione d'une suoneria integrata continua (85 dB(A) à 3 m)	Attivazione d'une suoneria integrata modulata (85 dB(A) à 3 m)

(1) Reazioni fino alla dissipatione del fumo

Test del rilevatore (2)

Rilevatore all'origine del test	Altri rivelatori intercollegati in rete filare
Lampeggia rapidamente	Lampeggia rapidamente
1 lampeggio agli secondo	Accensione spia di segnalazione emergenza
1 secondo di suoneria (73 dB (A) a 3 m) seguito da 1 secondo di pausa	1 secondo di suoneria (73 dB (A) a 3 m) seguito da 2 secondi di pausa

(2) Reazioni in seguito a pressione superiore a 5 s sul tasting e sono al rilascio di quello tasting

del rilevatore

È possibile disattivare de il rilevatore per una durata di 15 minuti:

• prima di intraprendere attività eventualmente generatrici di fumo (pulizia d'une stanza polerosa, disintasamento d'un caminetto...) e quindi attivazioni intempestive,
• per tacitare l'allarme in caso di rilevazione di fumo non pericolosa.

A dato scopo, premere il tasto test fino al 1^ bip o fino a quando il rilevatore tacitera la sua suoneria integrata. La spia di segnalazione di stato del rilevatore lampeggia allangoing 2 sec.

Durante questi 15 minuti, il rilevatore non potrà riconoscere il fumo, né generare allarmi.

In capo a questi 15 minuti o dopo un test manuale, il rilevatore ritorna automaticamente operativo la spia di segnalazione di stato del rilevatore lampeggia agli 10 secondi.

Segnalazione delle anomaliinibizione volonta

Anomalia d'alimentazione

Rilevatore all'origine dell'anomalia
	TG 500A/TG 500B 1 lampeggio ogni 5 secondi	TG 501A -
	2 bip rapidiogni 60 secondi

Anomalia di testa di rilevazione intasata

Rilevatore all'origine dell'anomalia
	TG 500A/TG 500B 8 lampeggi ogni 8 secondi	TG 501A -
	8 bip rapidiogni 58 secondi

Grazie ad una cellula crepuscolare, la segnalazione sonora delle anomalie d'alimentazione e della testa di rilevazione intasata viene inibita durante la notte e riniata di 12 ore (limite massimo).

Se la segnalazione sonora del difetto d'alimentazione o della testa di rilevazione intasata appara in un momento inopportuno, è possibile riniarla di 8 ore su una durata massima di 7 giorni premendo il tasting test fino al 1^ bip.

Disponete casi di quello lasso di tempo per fare intervenire il vostro installatore.

Specifiche tecniche

• Tipo di rilevazione: rilevatore ottico di fumo
• Copertura media: 50 ~m^2
• Uso: interno
• Alimentazione:

-TG500A/TG500B:

• batteria alcalina 9 V (Tip: DURACELL PLUS / 6LR61); autonomia 4 anni circa
• batteria lithium 9 V (ULTRALIFE / U9VL-J-P); autonomy 10 anni circa

-TG 501A:

-230V\~
- batteria alcalina 9 V (Tip: DURACELL PLUS / 6LR61); autonomy: 10 anni circa (nessuna batteria lithium)

• Segnalazione:

• dello stato del rilevatore,

• delle attivazioni,

• delle anomalie: spia rossa

• Accensione spia di segnalazione emergenza in caso di rilevazione di fumo: spia bianca

• Suoneria integrata: in caso di rilevazione: di 85 dB a 3 m
  Suoneria integrata

• in caso di test,

• di segnalazione,

• di un'anomalia: di 73 dB a 3 m

• Interconnessione filare: 40 rilevatori (massimo)

• Lunghezza del cavo: 400 m massimo
  Diametro del cavo: 1,5mm^2 massimo
• T^ di funzionamento: - 10 °C a + 55 °C
• T^ di stoccaggio: - 10 °C a + 60 °C
• Indice di protezione: IP32
• Dimensioni (D x H): 125 mm x 48 mm
• Peso: 210 g
  Norme:DIN EN 14604:2005

Documento non contrattuale, cui sono sognettera a modifiche sanza preavviso.

Il rivelatore di fumo TG500A/B è conforme ai requisiti del regolamento (EU)

n° 305/2011 e a tutte le caratteristiche essenziali dello standard armonizzato EN 14604 (2005).

La dichiarazione di prestazione del prodotto TG500A/B più essere scaricata sul site Internet commerciale hager del paese considerato.

Il rivelatore di fumo TG501A è conforme ai requisiti del regolamento (EU)

n° 305/2011 e a tutte le caratteristiche essenziali dello standard armonizzato EN 14604 (2005).

La dichiarazione di prestazione del prodotto TG501A più essere scaricata sul site Internet commerciale hager del paese considerato.

Sumario
