MANUAL DE USUARIO TG501AL HAGER

• Diametro del cavo: 1,5 mm

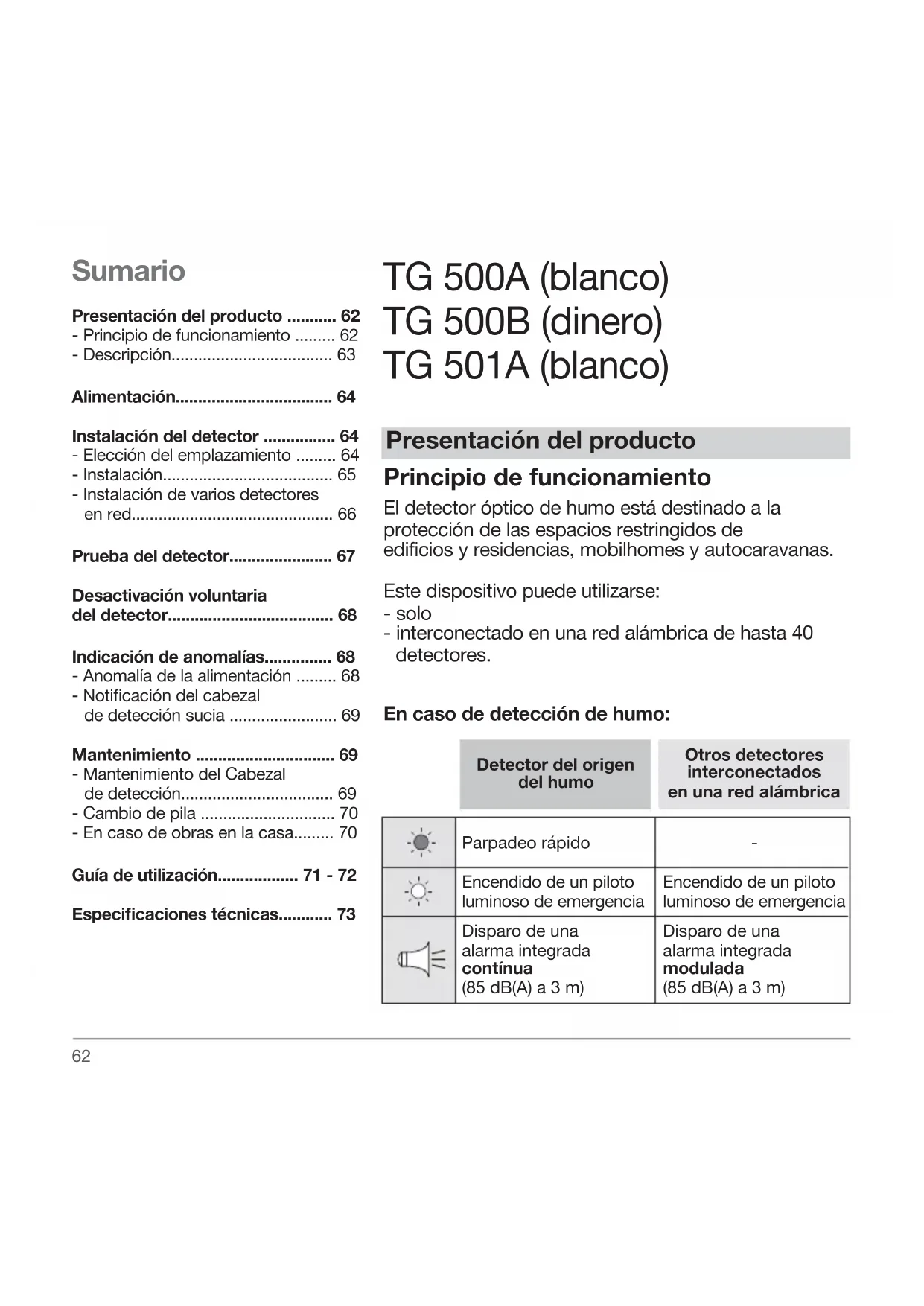

• Encendido de un piloto luminoso de emergencia Disparo de una alarma integrada modulada (85 dB(A) a 3 m) Parpadeo rápido Detector del origen del humo Encendido de un piloto luminoso de emergencia Otros detectores interconectados en una red alámbrica Disparo de una alarma integrada contínua (85 dB(A) a 3 m) TG 500A (blanco) TG 500B (dinero) TG 501A (blanco) Principio de funcionamiento El detector óptico de humo está destinado a la protección de las espacios restringidos de edificios y residencias, mobilhomes y autocaravanas. Este dispositivo puede utilizarse: - solo - interconectado en una red alámbrica de hasta 40 detectores. En caso de detección de humo: Presentación del producto Presentación del producto p. 62
• - Principio de funcionamiento p. 62
• - Descripción p. 63
• Alimentación p. 64
• Instalación del detector p. 64
• - Elección del emplazamiento p. 64
• - Instalación p. 65
• - Instalación de varios detectores en red p. 66
• Prueba del detector p. 67
• Desactivación voluntaria del detector p. 68
• Indicación de anomalías p. 68
• - Anomalía de la alimentación p. 68
• - Notificación del cabezal de detección sucia p. 69
• Mantenimiento p. 69
• - Mantenimiento del Cabezal de detección p. 69
• - Cambio de pila p. 70
• - En caso de obras en la casa p. 70
• Guía de utilización p. 71
• - 72 Especificaciones técnicas Sumario63 p. 73

Pulsador de prueba Testigo blanco (encendido de un piloto luminoso de emergencia en caso de detección de humo) Testigo rojo (indicador del estado del detector Indicador verde (Indicador de tensión de alimentación 230 V TG501A) Terminal de conexión Conector de la pila Señal de alineación de la tecla test Descripción ES64 Instalación del detector Alimentazione Elección del emplazamiento El detector debe ser colocado:

• en las estancias que presentan un riesgo de incendio (sala de estar con chimenea, habitaciones de los niños, garages o sótanos habitados...),

• preferentemente en el centro del techo,

• lejos de las salidas de ventilación que pueden dispersar el humo,

• a más de 50 cm de todo obstáculo (pared, columnas, vigas, ...),

• en cada extremo del pasillo si éste supera los 10 m de longitud. En techos irregulares, instalar el detector:

• a más de 50 cm del techo y de cualquier ángulo de la pieza,

• lejos de toda fuente de perturbaciones eléctricas (contador eléctrico, caja metálica, balasto electrónico...),

• En caso de instalación en una pared metálica, intercalar una cuña de un material antimagnético (madera o plástico). TG 501A Colocar la pila cuidando de respetar la polaridad de la conexión y conectar el producto a la alimentación de 230 V en los terminales L/N. El testigo rojo indicador parpadea durante 15 seg. y luego una vez cada 10 seg. para indicar el funcionamiento correcto del detector. El indicador verde indica la presencia de tensión en la alimentación. TG 500A / TG 500B Colocar la pila cuidando de respetar la polaridad de la conexión. El testigo rojo indicador parpadea durante 15 seg. y luego una vez cada 10 seg. para indicar el funcionamiento correcto del detector. El detector de humo no debe ser colocado:

• directamente en una superficie metálica,

• cerca de un balasto electrónico, un transformador de baja tensión o bombillas de bajo consumo (distancia mínima de 50 cm),

• en habitaciones demasiado polvorientas,

• en una habitación donde la temperatura pueda descender a -10°C o subir a más de 50°C, ya que esto puede provocar un funcionamiento incorrecto del detector,

• a menos de 1 m de las salidas de calefacción, de aire acondicionado o de ventilación, ya que esto podría provocar la dispersión del humo,

• a menos de 6 m de una chimenea o de una estufa de madera, ya que el humo de combustión puede provocar el disparo intempestivo de la alarma,

• en locales donde el humo de cocción y el vapor de agua puedan provocar el disparo intempestivo de la alarma,

• en locales donde haya riesgo de condensación o de humedad (evitar los cuartos de baño, lavanderías, etc.),

• en la parte alta de un techo ojival (en forma de A), ya que el aire que se concentra en este sitio puede impedir que el humo llegue el detector.65 Instalación Fijación en una caja de empotrar Para las cajas de empotrar de 60 mm de diámetro utilice los agujeros de fijación N° 60. Para las cajas de empotrar de 85 mm de diámetro utilice los agujeros de fijación N° 85. Fije la base con los tornillos apropiados. Fijación en superficie (Fig. A) - Coloque la base en el sitio elegido y marque con un lápiz el centro de los 2 agujeros de fijación (N° 60 o 85). - Taladre con una broca de 5 mm de diámetro. - Fije la base con las arandelas de superficie y los tornillos apropiados. Para permitir el paso de los cables en superficie, separe las dos arandelas de fijación y colóquelas entre el techo y la base del detector por intermedio de los 2 agujeros de fijación. Bloqueo opcional del detector en la base de fijación (Fig. B) El bloqueo opcional tiene por finalidad impedir el desmontaje no autorizado del detector. Con un alicate cortante corte el tetón de bloqueo. A partir de este momento la abertura del detector sólo podrá efectuarse con un destornillador de punta plana. Haga coincidir las 2 flechas indicadoras gravadas en la base y en los detectores y bloquee el detector haciéndolo girar en el sentido de las agujas del reloj. El detector no puede ser bloqueado en su base si la pila no está en su alojamiento. No fuerce por favor.

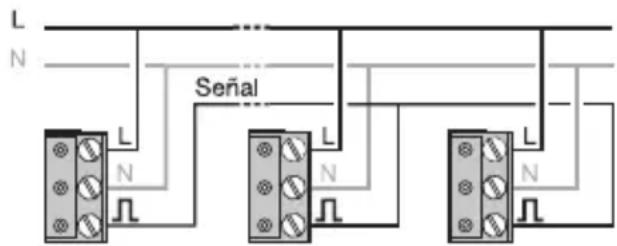

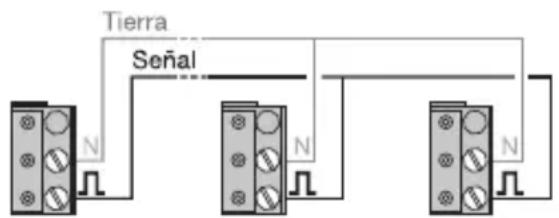

Arandelas de fijación (11 mm) ES66 Instalación de varios detectores en red Es posible interconectar hasta 40 detectores entre sí, lo que permite el disparo de la alarma de todos los detectores de humo de la vivienda.

1. Fijar primero las bases de los detectores y luego extraer el terminal de conexión

2. Conectar los cables de la manera siguiente:

Interconectar solamente detectores del mismo modelo.

3. Colocar de nuevo el terminal de conexión en el soporte.

4. Bloquear el detector en su base.

de sección, no sobrepasar los 400 m de distancia. Para la conexión en red de detectores TG501, puede utilizarse una alimentación asimétrica; en este caso, deberá preverse una protección contra cortacircuitos independiente. Para l’alimentacióny transmisión de señales de los detectores de humo, un cable (NYM-0/3 x 1,5 mm

con cable a tierra) debe ser establecido separado.67 Prueba del detector La sirena puede ser atenuada durante la prueba manual del detector, sin embargo se aconseja informar con tiempo a los vecinos y tomar las precauciones necesarias para evitar todo riesgo de lesión auditiva. Prueba manual Mantener pulsada durante 5 segundos la tecla “Test” hasta que se dispare la sirena integrada. La prueba dura hasta que se suelte la tecla “Test”. Nunca utilice una llama viva para probar el detector de humo. El detector en el origen de la prueba Parpadeo rápido 1 parpadeo cada seg. Disparo de la alarma durante 1 seg. (73 dB (A) a 3 m) seguido de 1 seg. de pausa Otros detectores interconectados La sirena suena durante 1 seg. (73 dB (A) a 3 m) seguida de 2 seg. de pausa Parpadeo rápido Encendido de un piloto luminoso de emergen - cia durante 1 seg. El test manual debe realizarse al menos una vez al mes y, sobre todo, después de una larga ausencia. Prueba de detección: Con spray de prueba, realizar una pulverización a través de las ranuras, a 10 cm aproximadamente del cabezal de detección, durante 1 a 2segundos. Si se ha realizado un test manual menos de 5 minutos antes del uso spray de prueba, el detector emite durante los 10 segundos siguientes una serie de señales acústicas cada vez más rápidas hasta su activación, que se produce dentro de un intervalo de 12 a 22 segundos. Si el detector no emite ningún tono, quiere decir que la concentración de humo en el cabezal de detección es insuficiente y será necesario realizar una nueva pulverización con el spray de prueba. ES68 Desactivación voluntaria del detector En el caso de una instalación en red y de una detección de humo no peligroso, es obligatorio desactivar el detector de inicio de la detección (led rojo intermitente) para silenciar la sirena. Anomalía de la alimentación: En caso de anomalía de la ali - mentación el detector seguirá funcionando perfectamente durante 30 días. Se aconseja sin embargo cambiar las pilas lo más rápidamente posible. Si la notificación sonora de esta anomalía se produce en un momento inoportuno, es posible posponerla 8 horas dentro de los próximos 7 días. Para esto, pulse Test hasta el 1

tono. Usted dispone de ese lapso de tiempo para cambiar la pila. Detector en que se produce la anomalía TG 500A/TG 500B el testigo parpadea cada 5 seg. 2 tonos rápidos cada 60 seg. Indicación de anomalías Es posible desactivar voluntariamente el detector por un período de 15 min. Esta función puede ser útil en los casos siguientes:

• si se realizan actividades en la estancia que puedan generar humo (barrido de una habitación polvorienta, deshollinamiento de una chimenea) y provocar un disparo intempestivo de la alarma,

• para parar la alarma en caso de detección de humo no peligroso. Para desactivar el detector pulsar Test hasta el primer tono o hasta que la sirena integrada se pare. El testigo de indicación de estado del detector parpadea cada 2 seg. Al cabo de esos 15 min. o después de una prueba manual, el detector retorna automáticamente a su estado operacional y el testigo de estado parpadea cada 10 seg. Durante los siguientes 15 minutos el detector no podrá detectar el humo ni disparar la alarma. TG 501A

Notificación del cabezal de detección sucia: Mantenimiento del cabezal de detección El mantenimiento contínuo del detector es de capital importancia para su correcto funcionamiento. Las ranuras del cabezal de detección deben ser desempolvadas con un aspirador por lo menos una vez por año o a cada notificación de cabezal de detección sucia (ver “Indicación de anomalías”). Si la notificación de cabeza de detección sucia persiste después de su desempolvado, cambie el detector. Mantenimiento Detector en que se produce la anomalía TG 500A/TG 500B 8 parpadeos cada 8 seg. 8 tonos rápidos cada 58 seg. TG 501A

Si la notificación sonora de esta anomalía se produce en un momento inoportuno, es posible posponerla 8 horas dentro de los próximos 7 días. Para esto, pulse Test hasta el 1er tono. Usted dispone de ese lapso de tiempo para cambiar la pila. Los detectores de humo no deben ser utilizados durante más de 10 años. El detector de humo no contiene ningún producto radioactivo. Al final de su vida útil usted puede echarlo en el contenedor previsto al efecto. ES70 Cambiar obligatoriamente la pila incluida en el detector por una pila alcalina del mismo tipo (9 V, 6LR61). Echar la pila gastada en el contenedor previsto para su reciclaje. En caso de obras en la casa No pintar el detector en ningún caso. Si se deben efectuar obras en la casa después de la instalación, cubrir completamente el detector con la protección de plástico incluida. No olvide retirar la protección al final de las obras. El funcionamiento del detector de humo no es posible en asociación con un dispositivo de aspersión anti-incendios. Válida 24 meses contra todos los defectos de material o fabricación. En caso de defecto, el producto debe ser retornado a su distribuidor habitual. La garantía no será válida si el procedimiento de retorno no se realiza vía instalador y distribuidor o si nuestro servicio de control de calidad detecta un defecto debido a la mala utilización o a una instalación no conforme con la hoja de instrucciones y de montajes. La devolución del producto deberá ir acompañada de un informe, detallando los motivos de la devolución. Garantía Cambio de pila A. Si la abertura opcional del detector no está bloqueada: - Quitar el detector de su base. Para esto, hacerlo girar en el sentido contrario de las agujas del reloj hasta su desbloqueo. - Cambie la pila gastada. - Bloquear de nuevo el detector en su base. - Efectuar una prueba (ver Prueba del detector). B. Si la abertura opcional del detector está bloqueada (ver Instalación). - Introducir un destornillador de punta plana en la ranura. - Quitar el detector de su base. Para esto, hacerlo girar en el sentido contrario de las agujas del eloj hasta su desbloqueo. - Cambiar la pila gastada. - Bloquear de nuevo el detector en su base - Efectuar una prueba (ver “Prueba del detector”).Actuación en caso de incendio

• Tener previsto un itinerario de evacuación.

• Tener previsto un plan de evacuación desde todas las estancias.

• Es en el suelo donde hay menos humo: salga de la habitación a gatas.

• Si la alarma suena avisar a todo el mundo.

• Tener previsto un punto de reunión fuera de la casa.

• No entre en las estancias en llamas y cierre las puertas y ventanas.

• Llame a los bomberos. Todos los detectores Resumen de las operaciones y notificaciones de su detector Funcionamiento normal Detección de humo (1) (1) Operaciones efectuadas hasta la disipación del humo Prueba del detector (2) (2) La sirena suena cuando la tecla "test" es pulsada más de 5 seg. y mientras se mantiene pulsada Detector en el origen el humo Parpadeo rápido Encendido de un piloto luminoso de emergencia Disparo de una alarma integrada contínua (85 dB(A) a 3 m) Disparo de una alarma integrada modulada (85 dB(A) a 3 m Encendido de un piloto luminoso de emergencia

El detector de origen de la prueba Parpadeo rápido 1 parpadeo cada seg. Disparo de la alarma durante 1 seg. (73 dB (A) a 3 m) segui - do de 1 seg de pausa. Otros detectores interconectados La sirena suena durante 1 seg. (73 dB (A) a 3 m) seguida de una pausa de 2 seg. Parpadeo rápido Encendido de un piloto luminoso de emergencia durante 1 seg. parpadea una vez cada 10 seg. Otros detectores interconectadosIndicación de anomalíasInhibición voluntaria del detector Es posible desactivar voluntariamente el detector por un período de 15 min. Esta función puede ser útil en los casos siguientes:

• si se realizan actividades en la habitación que puedan generar humo (barrido de una habitación polvorienta, deshollinamiento de una chimenea) y provocar un disparo ntempestivo de la alarma.

• para parar la alarma en caso de detección de humo no peligroso. Para desactivar el detector pulsar Test hasta el primer tono o hasta que la sirena integrada se pare. El testigo de indicación de estado del detector parpadea cada 2 seg. Al cabo de esos 15 min. o después de una prueba manual, el detector retorna automáticamente a su estado operacional y el testigo de estado parpadea cada 10 seg. Durante los siguientes 15 minutos. el detector no podrá detectar el humo ni disparar la alarma. Gracias a una célula fotoeléctrica, la notificación sonora de las anomalías de alimentación y del cabezal de detección sucio puede ser inhibida por la noche y pospuesta hasta 12 horas. Anomalía de la alimentación Si la notificación sonora de anomalía de la alimentación o de cabezal de detección sucio se produce en un momento inoportuno, es posible posponerla de 8 horas dentro de los próximos 7 días. Para esto, pulse Test hasta el 1er tono. Usted dispone de ese lapso de tiempo para cambiar la pila. Detector donde se produce la anomalía TG 500A/TG 500B 8 parpadeos cada 8 seg. 8 tonos rápidos cada 58 seg. TG 501A

Detector donde se produce la anomalía TG 500A/TG 500B el testigo parpadea cada 5 seg. 2 tonos rápidos cada 60 seg TG 501A

Notificación del cabezal de detección sucio73

• Tipo de detección: detector óptico de humo

• - TG 500A / TG 500B: - pila alcalina de 9 V (Tipo: DURACELL PLUS / 6LR61); autonomía 4 años - pila de litio de 9 V (Tipo: ULTRALIFE / U9VL-J-P); autonomía 10 años

• - TG 501A: - 230 V ~ - pila alcalina de 9 V (tipo: DURACELL PLUS / 6LR61); autonomía 10 años

• Indicaciones: - del estado del detector, - de los disparos de la alarma, - de las anomalías: testigo rojo

• Encendido de un piloto luminoso de emergencia en caso de detección: testigo blanco

• Sirena integrada en caso de detección: 85 dB a 3 m

• Sirena integrada - en caso de prueba, - de indicación de un estado, - de una anomalía: 73 dB a 3 m

• Interconexión alámbrica: hasta 40 detectores

• Longitud del cable: 400 m máx.

• Diámetro del cable: 1,5 mm

• Tª de funcionamiento: - 10 °C a + 55 °C

• Tª de almacenamiento: - 10 °C a + 60 °C

• Indice de protección: IP32

• Dimensiones (diámetro x altura): 125 mm x 48 mm

• Normas: DIN EN 14604: 2005 Especificaciones técnicas Documento no contractual, sometido a modificaciones sin previo aviso. El detector de humo TG500A/B está en conformidad con los requisitos del reglamento (UE) Nº 305/2011 y con todas las características esenciales de la norma armonizada EN 14604 (2005). La declaración de rendimiento del producto TG500A/B puede ser descargado en sitio web comercial hager del país en cuestión. El detector de humo TG501A está en conformidad con los requisitos del reglamento (UE) Nº 305/2011 y con todas las características esenciales de la norma armonizada EN 14604 (2005). La declaración de rendimiento del producto TG501A puede ser descargado en sitio web comercial hager del país en cuestión. ES7475Hager SAS 132 Boulevard d’Europe BP 78
