Beschreibung des Gerätes. 14

-Funktionsprinzipien 14
- Beschreibung. 15

Stromversorgung. 16

Montage des

Rauchwarnmelders 16

Wahl des Einbauortes 16
- Montage. 17
- Montage mehrerer vernetzer Rauchwarmelder 18

Rauchwarnmelder testen 19

Gewolte Unterrückung des Rauchwarnmelders. 20

Meldung von Fehlern 20

• Fehler in der Stromversorgung .... 20
• Warnung "Melderkopf verschmutzt" 21
  Pflege des Melderkopfes 21
• Reinigung des Melderkopfes 21
  -Batterie auswechseln. 22
• Bei Renovierungsarbeiten 22

Merkblatt 23-24

Technische Spezifikationen. 25

TG 500A (weiβ) / TG 500(AL) (weiβ)

TG 500B (silber) / TG 500C (braun)

TG 501A (weiβ) / TG 501(AL) (weiβ)

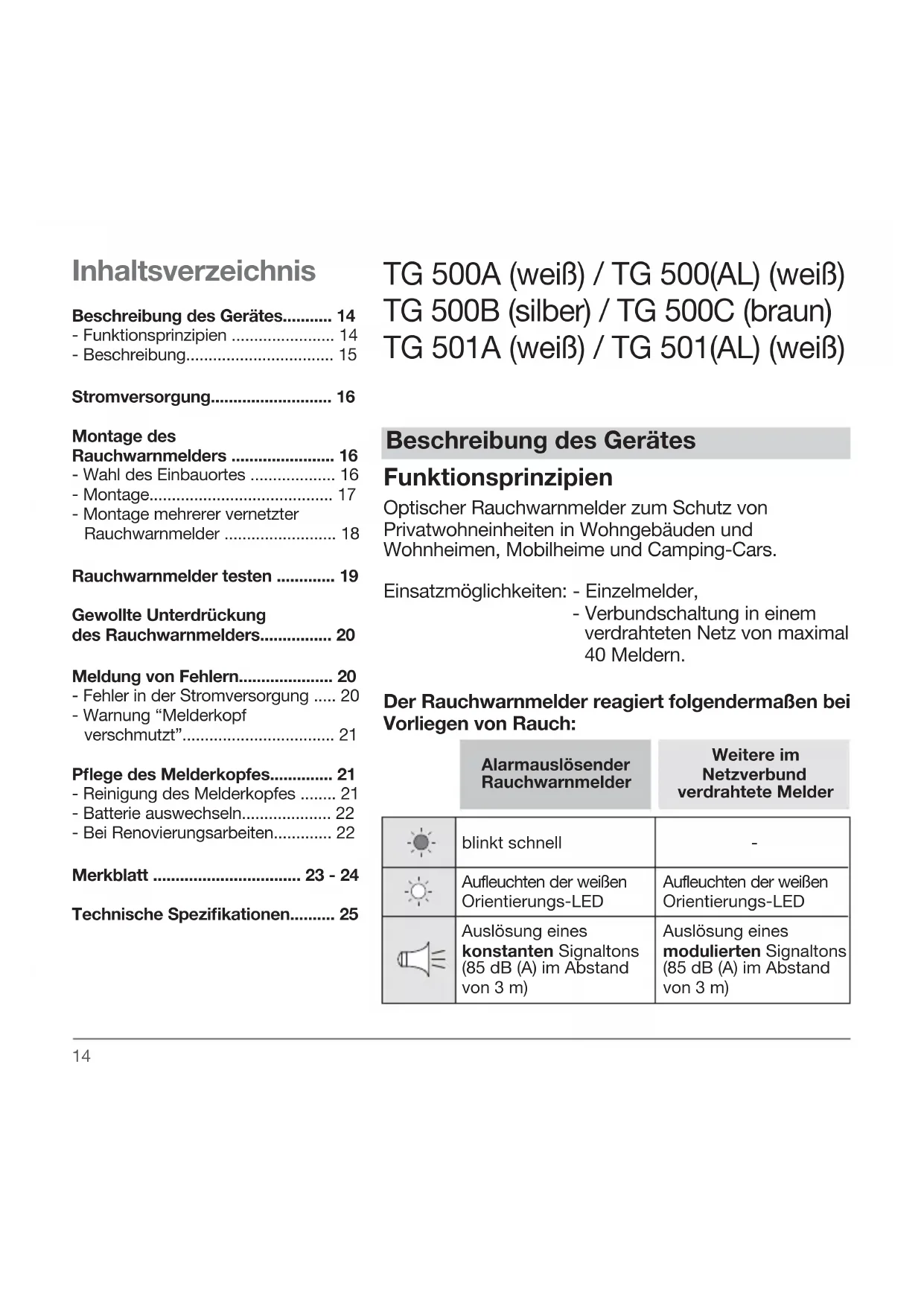

Beschreibung des Gerätes

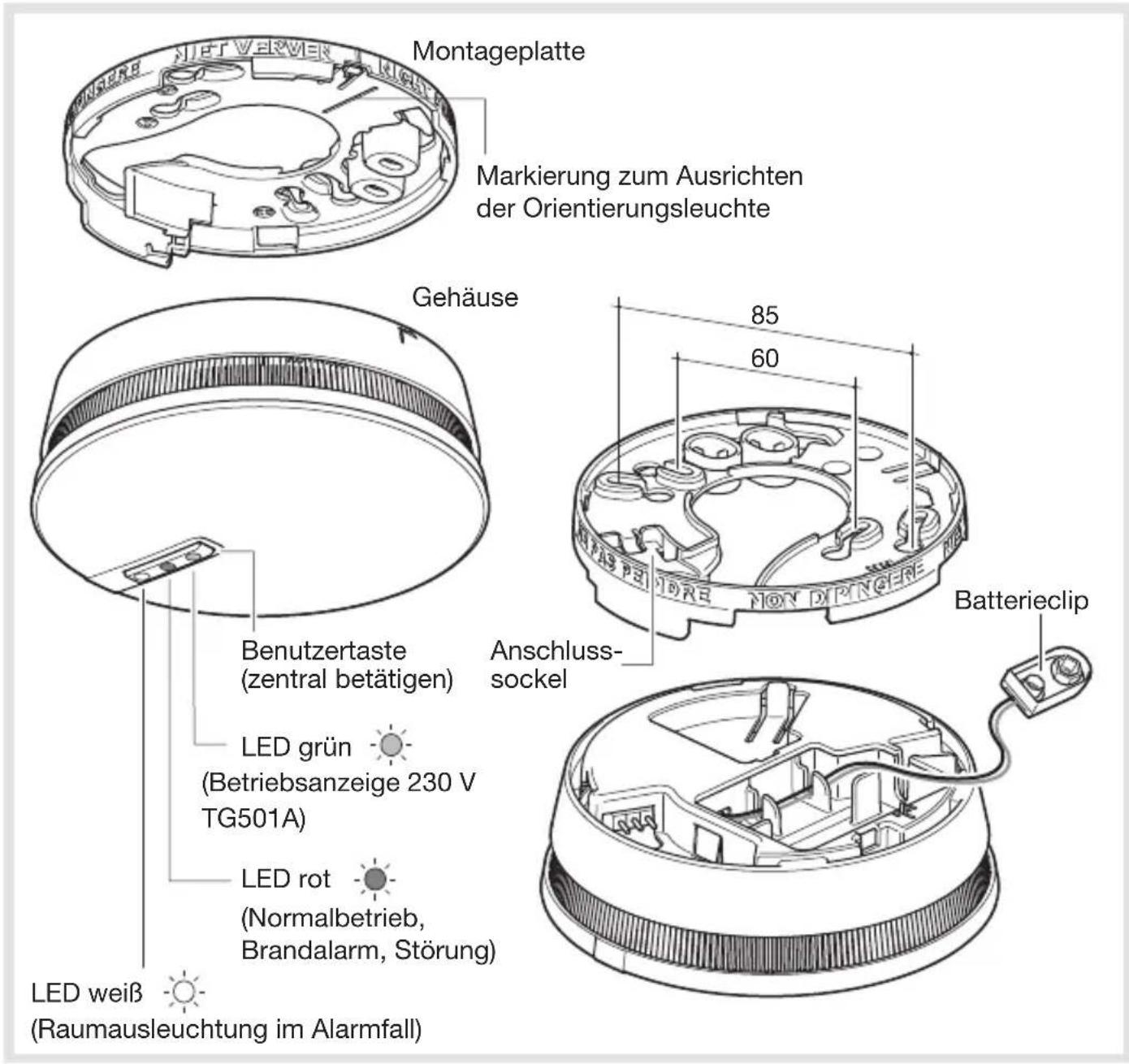

Funktionsprinzipien

Optischer Rauchwarnmelder zum Schutz von Privatwohneinheiten in Wohngebäuden und Wohnheimen, Mobilheime und Camping-Cars.

Einsatzmöglichkeiten: - Einzelmelder,

• Verbundschaltung in einem verdrahteten Netz von maximal 40 Meldern.

Der Rauchwarmmelder reagiert folgendermaßen bei Vorliegen von Rauch:

	Alarmauslösender Rauchwarnmelder	Weitere im Netzverbund verdrahtete Melder
	blinkt schnell	-
	Aufleuchten der weißen Orientierungs-LED	Aufleuchten der weißen Orientierungs-LED
	Auslösung eines konstanten Signaltons (85 dB (A) im Abstand von 3 m)	Auslösung eines modulierten Signaltons (85 dB (A) im Abstand von 3 m)

Beschreibung

Stromversorgung

TG 500A / TG 500(AL) / TG 500B TG 500C

Batterie anschließen; Polung beachten.
Die rote Rauchmeldeleuche blinkt 15 Sekunden lang und anschließend einmal alle 10 Sekunden, wodurch sie den Normalbetrieb des Melders signalisiert.

TG 501A / TG 501(AL)

Batterie anschließen; Polung beachten und Melder an 230 V Netz gemäß Anschlussplan an (L/N) anschliessen. Die rote Rauchmelde-LED blinkt 15 Sek. lang und anschließend einmal alle 10 Sek., wodurch der Normalbetrieb des Melders signaliert wird. Die grüne Kontroll-LED signaliert den Netzbetrieb.

Montage des Rauchwarnmelders

Wahl des Einbauortes

Der Rauchwammelder ist folgendermaBen zu platzieren:

• in Räumen mit Brandgefahr (Wohnzimmer mit Kamin, Kinderzimmer, ausgebaute Dach-bzw. Kellerräume usw.),
• vorzugsweise zentral an der Decke,
• abseits von Belüftungsauslüssen, die den Rauch möglicherweise wegleiten konnten,
• über 50 cm von Hindernissen aller Art entfern (Wand, Trennwand, Balken o. ä.),
• bei Fluren in über 10 m Länge jeweils ein Melder an beiden Enden.

Ist eine horizontale Anbringung an der Decke nicht möglich, ist der Melder folgendermaßen zu montieren:

• über 50 cm von Decken und Winkeln des Raumes entfernt,
• abseits von etwaigen elektrischen Störsignalen (Stromzähler, Metalschrank, EVG usw.),
• bei Montage an einer metallischen Wand, oder auf Hohlräumen, bzw. Rohrleitungen: Melder mit einer Platte aus nichtmetalli schem Material (Holz oder Kunststoff) hinterlegen.

Folgende Einbauorte sind zu vermeiden:

• Direktmontage an einer metallischen Oberfläche,
• in der Höhe (Mindestabstand 50 cm) von EVG, Niedervolttrafo, Energiesparlampen
• in Räumen mit sehr hohem Staubaufkommen,
• in Räumen, in denen Temperaturen unter -10^ bzw. über +55^ erreicht werden; diese Temperaturen können die Funktionstüchtigkeit des Rauchwarmelders beeinträchtigen,
• in weniger als 1 m Abstand von Heizluftauslüssen, Klimaanlagen- oder Beluftungsauslüssen, da der Rauch hierdurch verteil werden können,
• in weniger als 6 m Enternung von einem Kamin oder einem Holzofen, da der Verbrennungsauch ungewünschten Alarm auslösen besteht,
• in Räumen, in denen Rauch vom Kochen oder Wasserdampf ungewünschten Alarm auslösen können,
• in Räumen mit Kondenswasserbildung oder Feuchtigkeit (ungeeignet für Badezimmer, Waschküchen usw.),
• im obersten Punkt von Spitzbogendecke (A-formige Decke), da sich an dieser Stelle eine Luftblase bilden konnte, die den Rauch daran hindert, bis zum Melder vorzudringen.

Montage

Montage auf Unterputzdose

Für Unterputzdosen, Durchmesser 60 mm, sind die Befestigungslöcher mit der Pos.-Nr. 60 zu verwenden. Für Unterputzdosen, Durchmesser 85 mm, sind die Befestigungslöcher mit der Pos.-Nr. 85 zu verwenden. Sockel mit Hilfe geeigneter Schrauben anbringen.

Aufputzmontage (Abb. A)

• Montageplatte am geplanten Einbauort anhalten und Befestigungslöcher mit Bleistift anziehnen (Abbildung, Pos. 60 bzw. 85).
• Löcher mit einem 5 mm Bohrer bohren.
• Montageplatte mit Hilfe geeigneter Dübel und Schrauben anbringen.

Um eine Durchführung für Aufutz-kabel zu "schaffen" sind die Befestigungs-Distanzstücke zu entfern und gemäß Abb. A auf die Montageplatte aufzustecken; Montageplatte über den Befestigungslöchern positionieren.

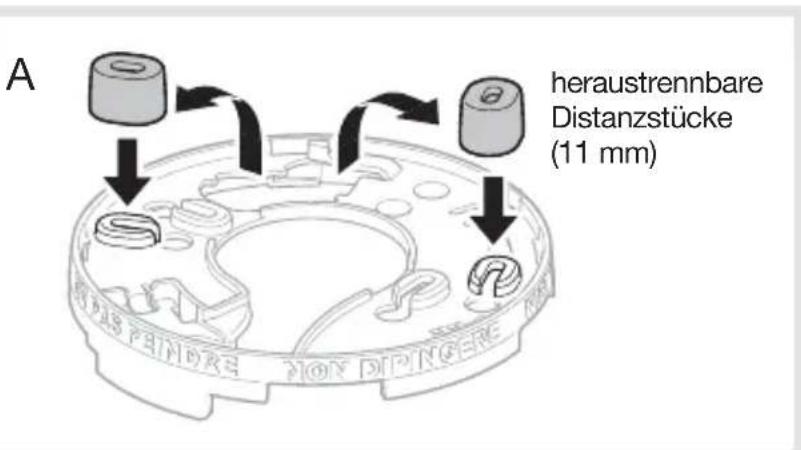

Option: Entnahmeschutz zum Verriegeln des Rauchwammelders an der Montageplatte (Abb. B)

Der Entnahmeschutz dient dazu, eine unbefugte Demontage des Rauchwarnmelders zu vereiteln. Aktivierung: Verriegelungspin mit einem Seitenchneider abknipsen.

Die Verriegelung lasst sich jetzt nur noch mit einem Schlitzschraubendreher öffnen.

Die an Montageplatte und Rauchwammelder vorhandenen Markierungs-pfeile zueinander austrichten und durch Drehen im Uhrzeigersinn in die Montageplatte einrasten.

Der Rauchwarmelder lassst sich nicht in die Montageplatte einrasten, so lange er nicht mit einer Batterie bestückt ist. Ohne übermögen Kraftaufwand vorgehen.

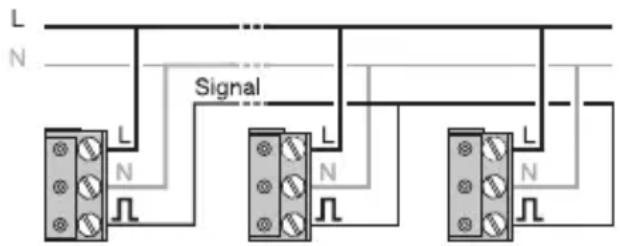

Montage mehrerer vernetzter Rauchwarnmelder

Es können bis zu 40 Rauchwarnmelder miteinander vernetzt werden, um Rauchalarm über samtliche Rauchwarnmelder der Wohneinheit auszulösen.

1. Nach Installation der Montageplatte Anschlusssockel herausnehmer.
2. FolgendermaBen verdrahten:

TG 501A / TG 501(AL)TG 500A / TG 500(AL)

Bei Einsatz von Signalkabel mit max. 1,5mm^2

Querschnitt darf die Gesamtleitungslänge von 400 m nicht übersritten werden.

1. Anschlusssockel wieder in die Halterung hineinschieben.
2. Rauchwarnmelder in Montageplatte einrasten.

Nur baugleiche Rauchwarnmelder miteinander vemetzen.

Hinweis für Vernetzung TG501: Anschluss ungleicher Phasen möglich, damit seperate Absicherung notwendig.

Für die Energieversorgung und die Signalweiterleitung der netzbetriebenen Rauchwarnmelder muss eine separate Leitung (NYM-0/ 3 x 1,5 mm²) oder (NYM- 4 x 1,5 mm² mit Schutzleiter) gelegt werden.

Rauchwarnmelder testen

Beim manuellen Test des Rauchwarmelders ertont ein gedämpfter Signalton; davon empfeht es sich, die Nachbarschaft vorab zu benachrichtigen und die gebotenen Vorkehrungen gegen Gehorschädigungen zu ergreifen.

Niemals eine offene Flamme o. ä. zum Testen des Rauchwarnmelders verwenden.

Manueller Test

Benutzertaste >5 Sekunden lang drucken, bis der Testton ertont.
Bis zum Loslassen der Benutzertaste signalisiert der Rauchwarmmelder wie folgt:

Rauchwarnmelder, der getestet wird
Weitere im Netzverbund verdrahtete Melder

	blinkt schnell	blinkt schnell
	blinkt 1x pro Sekunde	Aufleuchten der weißen Orientierungs-LED, ca. 1 Sekunde
	1 Sek. anhaltender Signalton (73 dB (A) im Abstand von 3 m), gefolggt von 1 Sek. Pause	1 Sek. anhaltender Signalton (73 dB (A) im Abstand von 3 m), gefolggt von 2 Sek. Pause

Rauchmeldefunktions-Test:

Die Öffnungsschlitze des Detektionskopfes etwa 1 bis 2 Sekunden aus mindestens 10cm Entfernung mit Testspray besprühen.

Falls bis max. 5 Minuten vor Einsatz des Testsprays ein manueller Test ausgelost wurde, reagiert der Melder innerhalb von 10 Sekunden mit einer Reihe akustischer Signale, welche immer rascher aufeinander folgen.

Der Melder lost dann 12 bis 22 Sekunden nach der Detektion den Alarm aus.

Sollten keine akustischen Signale abgegeben werden, ist die Rauchkoncentration im Detektionskopf zu gering.

Sprühen Sie nochmals Testspray ein.

Der manuelle Test ist mindestens einmal monatlich und insbesondere nach längerer Abwesenheit durchzufahren.

Gewolte Unterrückung des Melders

Der Rauchwarnmelder lässt sich für 15 Minuten deaktivieren:

• vorbeugend bei rauch-staubverursachenden Tätigkeiten (Fegen eines staubigen Raums, Schornsteinfgegen usw.), zur Unterrückung von einem ungewonnen Alarm,
• zum Abstellen des Alarms bei aufgesprüter ungebährlicher Rauchentwicklung.

Hierzu die Benutzertaste gedrück halten, bis der ersten Signalton ertont und dieser wieder verstummt. Die Zustandsmeldeleuche des Rauchwarmelders blinkt jetzt alle 2 Sekunden.

Nach Ablauf der 15-minütigen Unterrückung oder nach einem manuellen Test setzt sich der

Rauchwarnmelder automatisch wieder in Betrieb; die Zustandsmeldeleuche blinking wieder alle 10 Sekunden.

Im Verlauf der 15-minütigen Unterrückung kann der Rauchwarnmelder weiter Rauch aufspären noch Alarm auslösen.

Wird bei vernetzen Meldern ein "unkritischer" Alarm ausgelost, kann dieser nur an dem Melder, der ausgelost hat, zurückgestellt werden.

Signalisierung: LED rot blinkt, Summer aktiviert. Benutzertaste 1x bis Signalton betätigten. Störquelle beseitigen!

Meldung von Fehlern

Fehler in der Stromversorgung:

Fehlerverursachender Rauchwarnmelder

	TG 500A/TG 500(AL)/TG 500B/ TG 500C1x Blinken alle5 Sekunden (rote LED)	TG 501A/TG 501(AL)-
	2 kurz aufeinanderfolgende Signtöne alle 60 Sek.

Ab dem Auftreten des Stromversorgungsfehlers ist die Funktion des Rauchwammelders noch für min. 30 Tage gewährleistet. Es empfeht sich trotzdem, die Batteriechnellstmöglich zu wechseln.

Tritt die akustische Fehlermeldung "Batteriewechsel" zum ungewünschten Zeitpunkt auf, lassst sie sich maximal 7 Tage lang um 8 Stunden verschieben; hierzu ist die Benutzertaste bis zum Ertönen des ersten Signatons zu drücken. Ihr Installateur sollen den Sie umgehend informieren.

Warning "Melderkopf verschmutzt":

Fehlerverursachender Rauchwannmelder

	TG 500A/TG 500(AL)/TG 500B/ TG 500C8-maliges Blinken alle8 Sekunden (rote LED)	TG 501A/TG 501(AL)-
	8 kurz aufeinanderfolgende Signtöne alle 58 Sek.

Tritt die akustische Fehlermeldung "Melderkopf verschmutzt" zum ungewünschten Zeitpunkt auf,{lsst sie sich maximal 7 Tage lang um 8 Stunden verschieben; hierzu ist die Benutzertaste bis zum Ertönen des ersten Signaltons zu drücken.
Ihren Installateur sollenn Sie umgehend informieren.

Pflege des Melderkopfes

Reinigung des Melderkopfes

Der Melder sollte regelmäßig gereinigt werden. Die Schlitze des Melderkopfes sind mindestensomal jährlich bzw. bei jeder Fehlermeldung mit dem Staubsauger abzusaugen; damit ist auch der Melderkopf zu reinigen (siehe Fehlermeldungen). Halt die Fehlermeldung "Melderkopf verschmutzt" bzw. Abstauben an, ist der Rauchwarnmelder auszuwechseln.

Verwenden Sie einen Rauchwarnmelder nicht länger als 10 Jahre. Der Rauchwarnmelder enthalt kein radioaktives Material; bei Verschrottung sind die Rauchwarnmelder in für diese Abfallkategorie vorgesehene Müllbehälter zu geben.

Batterie auswechseln

A. Falls die Entnahmeschutz des Rauchwarnmelders nicht aktiviert ist:

• Rauchwarnmelder entgegen dem Uhrzeigersinn von der Montageplatte drehen, bis die Rastvorrichtung klickt und aufspringt.
• Verbrauchte Batterie auswechseln.
• Rauchwarnmelder wieder in Montageplatte einrasten.
• Test (siehe "Rauchwarnmelder testen") durchführren.

B. Falls der Entnahmeschutz des Rauchwarnmelders (Abb.B) aktiviert ist:

• Schlitzschraubendreher in die Einbuchtung einfahren.
• Rauchwarnmelder entgegen dem Uhrzeigersinn von der Montageplatte drehen, bis die Rastvorrichtung klicht und aufspringt.
• Verbrauchte Batterie auswechseln.
• Rauchwarnmelder wieder in Montageplatte einrasten.
• Test (siehe "Rauchwarnmelder testen") durchführren.

Die verbrauchte Batterie ist gegen eine Batterie gleichen Types (9 V, 6LR61) auszuauschen (siehe "Technische Spezifikation").

Verbrauchte Batterien dem Batterie-Recycling zuführn.

Bei

Renovierungsarbeiten

Das Anstreichen des Rauchwarmelders ist nicht zulässig.

Sollten nach dem Einbau Renovierungsarbeiten erforderlich werden, ist der Rauchwarmelder vollständig mit der mitgelieferten Kunststoffschutzkappe abzudecken. Nicht vergessen, die Kunststoffschutzkappe nach beendeter Renovierung wieder abzunehmen.

Verwendung nur im Privatbereich oder wohnahnlichen Bereich nach DIN 14676. Dient nicht zum Einsatz in eine BMA nach DIN 14675.

Garantie

24 Monate gegen Material- und Fabrikationsfehler, ab Fertigungsdatum. Fehlerhafte Geräte sind dem üblichen Großhändler auszuhändigen. Die Garantie kommt nur zum Tragen, wenn das Rücksendeverfahren über Installateur und Großhändler gewahrt wurde, und wenn nach Begutachtung durch unsere Abteilung Qualitätsprüfung kein Fehler infolge unsachgemäß Einbaus und/ oder kunstregelwidriger Anwendung festgestellt wurde. Etwaige Anmerkungen zur Erläuterung des Fehlers sind dem Gerät beizufugen.

Verhalten im Brandfall

Ruhe bewahren

1. Brand melden

Feuerwehrverständigen

WER meldet?

WAS brennt?

WO brennt es?

2. In Sicherheit bringen

Gefahrdete Personen mitnehmen

Türen schlieben

Gekennzeichneten Fluchtwegen folge

Keinen Aufzug benutzen

Auf Anweisungen achten

3. Löschversuch unternehmen

Feuerlöscher benutzen

Meldefunktionen Ihres Rauchwarnmelders

Normalbetrieb

Alle Rauchwarnmelder

1x kurzes Blinken alle 10 Sek.

Rauchmeldung (1)

Alarmauslosender Rauchwarnmelder

Weitere im Netzverbund verdrahtete Melder

blinkt Schnell

Aufleuchten der weißen Orientierungs-LED

Aufleuchten der weißen Orientierungs-LED

Auslösung eines konstanten Signaltons (85 dB (A) im Abstand von 3 m)

Auslösungen modulierten Signaltons (85 dB A) im Abstand von 3 m)

(1) Reaktionen bis zum Abklingen des Rauchs

Rauchwarnmelder-Test (2)

Alarmauslosender Rauchwarnmelder

Weitere im Netzverbund verdrahtete Melder

blinkt Schnell

blinkt Schnell

blinkt 1x pro Sek.

Aufleuchten der weißen Orientierungs-LED, ca. 1 Sek

1 Sek. anhaltender Signalion (73 dB (A) im Abstand von 3 m), gefolgt von 1 Sek. Pause

1 Sek. anhaltender Signalion (73 dB A) im Abstand von 3 m), gefolgrt von 2 Sek. Pause

(2) Reaktionen nach Betätigung der Benutzertaste >5 Sek. bis zum Loslassen der Benutzertaste

Unterrückung des Rauchwarnelders

Der Rauchwarnmelder lässt sich für 15 Minuten deaktivieren:

vorbeugend bei rauchstaubverursachenden Tätigkeiten (Fegen eines staubigen Raums, Schornsteinfegen usw.), zur Unterrückung von ungewolltem Alarm,
- zum Abstellen des Alarms bei aufgesprüter ungebährlicher Rauchentwicklung. Hierzu die Benutzertaste gedrückt halten, bis der ersten Signalton ertont und dieser wieder verstummt. Die Zustandsmeldeleuchtes des Rauchwarnmelders blinkt jetzt alle 2 Sekunden.

Im Verlauf der 15-minütigen Unterrückung kann der Rauchwarnmelder weiter Rauch aufspären noch Alarm auslösen.

Nach Ablauf der 15-minütigen Unterrückung oder nach einem manuellen Test setzen sich der Rauch - warnmelder automatisch wieder in Betrieb; die Zustandsmeldeleuche blinking wieder alle 10 Sekunden.

Meldung von FehlernGewolte

Fehler in der Stromversorgung / Batterie

Fehlerverursachender Rauchwarnmelder
	TG 500A/TG 500(AL)/TG 500B/ TG 500C1mal blinken alle5 Sekunden (rote LED)	TG 501A/TG 501(AL)-
	2 kurz aufeinanderfolgende Signtõne alle 60 Sek.

Warning "Melderkopf verschmutzt"

Fehlerverursachender Rauchwarnmelder
	TG 500A/TG 500(AL)/TG 500B/ TG 500C8 maliges blinken alle8 Sekunden (rote LED)	TG 501A/TG 501(AL)-
	8 kurz aufeinanderfolgende Signtõne alle 58 Sek.

Mittels einer lichtempfindlichen Foto-Zelle wird die Warnung "Melderkopf verschmutzt" bzw. "Batteriewechsel" bei Dunkelheit bis zu 12 h verzögert. Dies hat keinen Einfluss auf die Funktionen des Rauchwarnmelders!

Tritt die akustische Fehlermeldung "Batteriewechsel" oder "Melderkopf verschmutzt" zum ungewünschten Zeitpunkt auf,{lsst sie sich maximal 7 Tage lang um 8 Stunden verschieben; hierzu ist die Benutzertaste bis zum Ertönen des ersten Signaltons zu drücken. Der Installateur sollte benachrichtigt werden.

Technische Spezifikationen

• Melderart:oto-optischer Rauchwarmmelder
  Durchschnittlich abgedeckter Bereich: 50m^2
• Einsatzbereich:innen
• Stromversorgung:

-TG500A/TG500B/TG500C:

• 9 V Block Alkaline (Typ: DURACELL PLUS / 6LR61);

Lebensdauer ca. 4 Jahre.

-TG500(AL):

• 9 V Block Lithium (Typ: ULTRALIFE / U9VL-J-P);

Lebensdauer ca. 10 Jahre.

-TG501A:

-230V\~

• 9 V Block Alkaline (Typ: DURACELL PLUS / 6LR61);

Lebensdauer ca. 4 Jahre.

-TG501(AL):

-230V\~

• 9 V Block Lithium (Typ: ULTRALIFE / U9VL-J-P);

Lebensdauer ca. 10 Jahre.

• Melderfunktionen: - Zustand des Rauchwarmelders,

• Alarm,

• Fehler: LED rot (Laser Klasse 1)

• Aufleuchten einer Orientierungs-LED bei Rauchmeldung: LED weiß (Laser Klasse 1)

• Integrierter Warnton bei Vorliegen von Rauch: 85 dB im Abstand von 3 m

• Integrierter Signalton: - bei Test,

• bei Zustandsmeldung,

• bei Fehlermeldung: 73 dB im

Abstand von 3 m

Verdrahteter Netzverbund: max. 40 Rauchwarmelder
- Leitungslänge: maximal 400 m
- Kabelquerschnitt: maximal 1,5 ~mm^2
- Betriebstemperatur: -10 °C bis +55 °C
Lagerungstemperatur: - 10 °C bis + 60 °C
Schutzart: IP32
Abmessungen (D x H): 125 mm x 48 mm
Gewicht: 210g
Normen:DIN EN 14604:2005

Hinweis: Änderungen der technischen Daten und des Designs aufgrund von Produkt verbesserte rungen bleiben uns ohne Ankündigung vorbehalten.

Der Rauchwammelder TG500A/(AL)/B/C entspricht den Anforderungen der Verordnung (EU) N^305 / 2011 und allen wesentlichen Merkmalen und Bestimmungen der harmonisierten Norm EN 14604 (2005).

Die Leistungserklarung des Produktes TG500A/(AL)/B/C kann auf der

Internetseite der Firma hager des zutreffenden Landes heruntergeladen werden.

Der Rauchwarmelder TG501A/(AL) entspricht den Anforderungen der Verordnung (EU) N^305 / 2011 und allen wesentlichen Merkmalen und Bestimmungen der harmonisierten Norm EN 14604 (2005).

Die Leistungserklarung des Produktes TG501A/(AL) kann auf der Internetseite der Firma hager des zutreffenden Landes heruntergeladen werden.

Contents

Presentation 26

Technische kenmerken 49

TG500A

TG501A

TG501AL

Introductie

Technische kenmerken
