Istruzioni d'uso e di montaggio

Questo documento non è destinato ad apparecchi a partire dalla data di produzione 09/2019

1 Indicazioni di sicurezza

L'incasso e il montaggio degli apparecchi elettrici devono essere eseguiti solo da un elettricista qualificato. Allo scopo devono essere osservate le norme antinfortunistiche vigenti nel rispettivo Paese.

Il mancato rispetto delle istruzioni per l'installazione può provocare danni all'apparecchio, incendi o altri pericoli.

Pericolo di scossa elettrica. Prima di eseguire operazioni sull'apparecchio, disattivare gli interruttori di protezione.

Pericolo di scossa elettrica. L'apparecchio non è adatto al sezionamento. Anche in caso di apparecchio spento, il carico non è separato galvanicamente dalla rete.

L'apparecchio è adatto esclusivamente all'utilizzo domestico e non va utilizzato nelle grandi cucine, ad es. per cucine/piani cottura concepiti per grandi cucine.

L'apparecchio è adatto esclusivamente a cucine/piani cottura elettrici.

L'apparecchio non ha lo scopo di attivare o disattivare la cucina/il piano cottura. L'apparecchio disattiva l'alimentazione di corrente solo in caso di allarme.

L'apparecchio non va inteso come apparecchio sostitutivo dei rilevatori di fumo a norma di legge nelle abitazioni.

Ogni tre mesi occorre effettuare un controllo del funzionamento dell'apparecchio (vedere il capitolo 5.2 Messa in funzione e verifica delle funzioni).

Non provocare deliberatamente situazioni pericolose sulla cucina, per testare l'apparecchio.

Queste istruzioni per l'uso sono parte integrante del prodotto e devono restare in possesso dell'utilizzatore finale.

2 Struttura dell'apparecchio

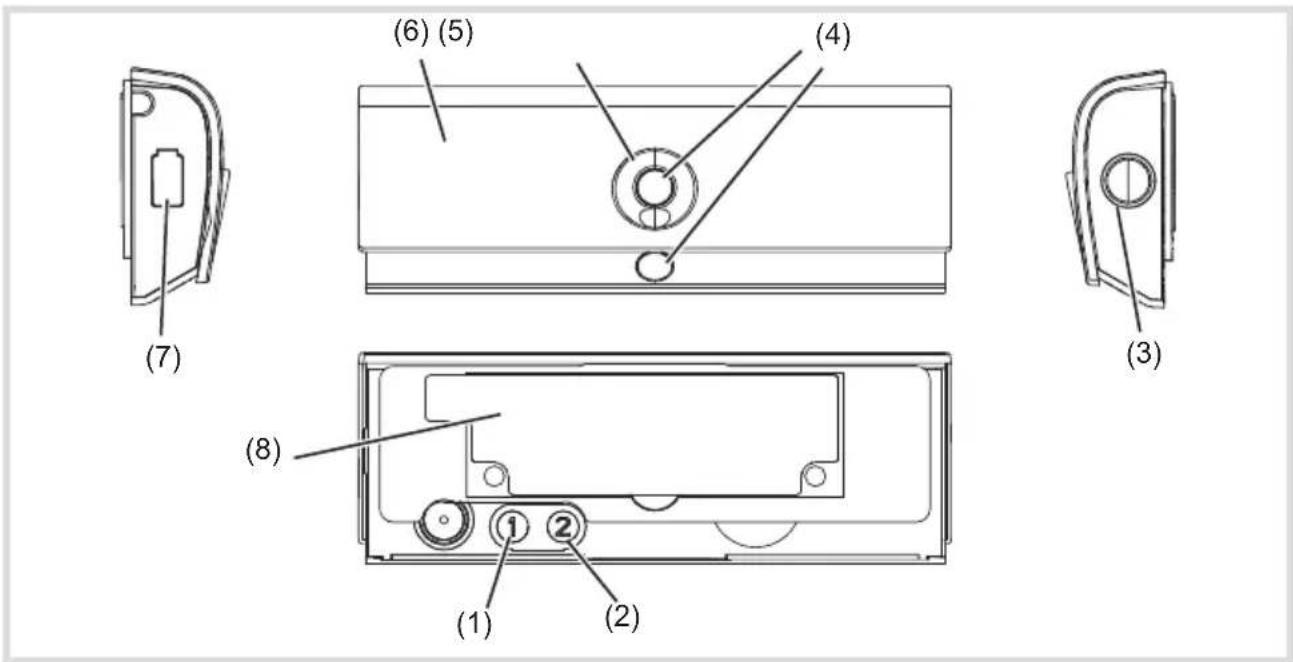

(6) (5) (4) (7) (3) (8) (1) ① ② (2)

Figura 1: vista dell'unità sensore

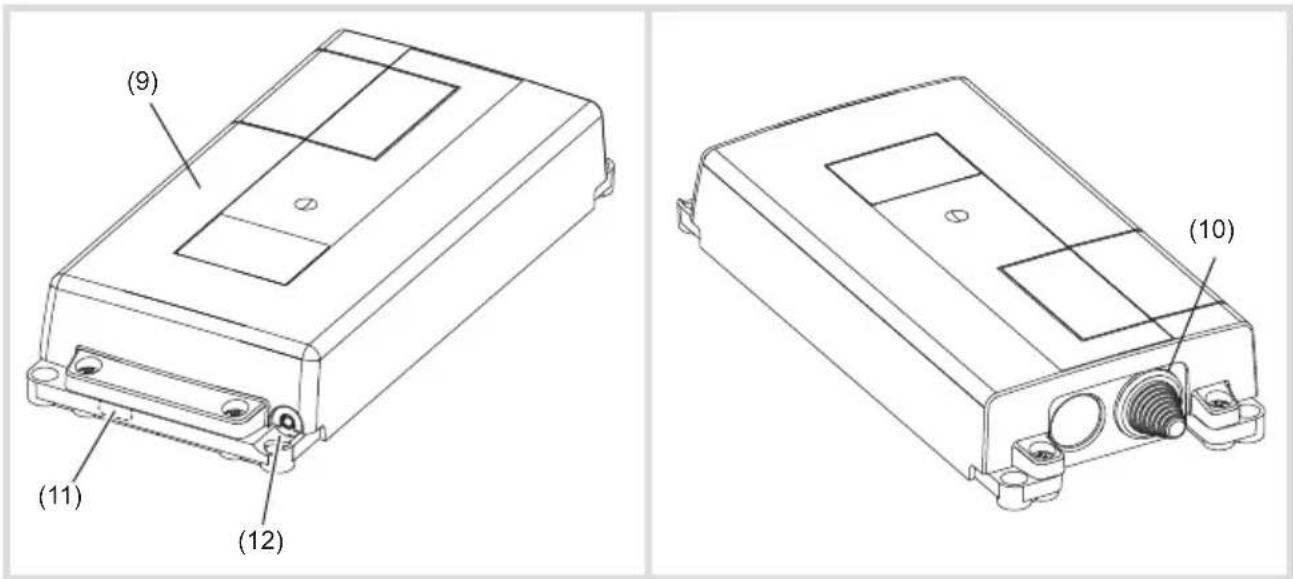

(9) (11) (12) (10)

Figura 2: vista dell'interruzione di tensione

(1) Pulsante di comando 1
(2) Pulsante di comando 2
(3) Pulsante di comando 3
(4) Sensori
(5) LED di stato
(6) Copertura frontale
(7) LED indicatore stato batteria

(8) Staffa di montaggio con nastro adesivo
(9) Interruzione di tensione
(10) Passacavo per linea di allacciamento cucina/piano cottura

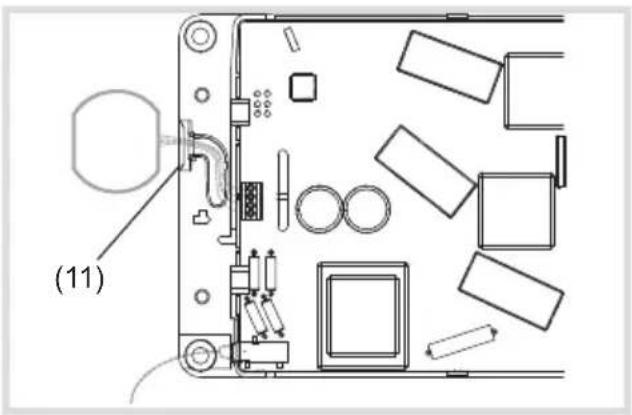

(11) Apertura a battente e introduzione cavo per contatti a potenziale libero (AUX)
(12) Porta per sensore di perdita d'acqua

Fornitura

• Interruzione di tensione
• Unità sensore con staffa di montaggio
• copertura frontale bianca per l'unità sensore (premontata)
• copertura frontale trasparente per l'unità sensore
• Materiale di fissaggio

• Pad di pulizia

• 10 strisce colorate per l'inserimento nella copertura frontale trasparente

• 2 batterie per l'unità sensore (AA/LR6)
• 2 Morsetti di collegamento per attacco conduttore N e PE (3-fase)
• 1 Morsetto di collegamento per attacco conduttore PE (1-fase)
• Istruzioni d'uso e di montaggio

3 Funzione

Indicatori di funzione

Il sistema di controllo dei piani cottura è stato concepito per fornire e rilevare rapidamente eventuali situazioni di pericolo. Secondo la norma EN 50615, l'apparecchio è in grado di operare una distinzione tra il funzionamento normale di una cucina/un piano cottura e una situazione pericolosa. Per questo, nell'uso abituale della cucina/piano cottura occorre evitare situazioni di pericolo, poiché l'apparecchio non è in grado di identificare tutte le situazioni possibili.

L'unità sensore monitora l'aumento della temperatura e l'utilizzo della cucina/del piano cottura. In caso di rilevamento di un potenziale pericolo, se necessario si attiva un preallarme. Se tale allarme non viene disattivato dall'utente, il funzionamento della cucina/del piano cottura viene disattivato tramite interruzione della tensione doppo 15 secondi. Se sulla cucina è stata risolta la situazione critica, premendo il tasto di comando (3) oppure se attivato, toccando un punto a piacere sull'unità sensore, è possibile interrompere il pre-allarme o riattivare l'alimentazione di corrente alla cucina.

Uso conforme alle indicazioni

• Garanzia di un uso sicuro di cucine elettriche/piani cottura

• Monitoraggio delle attività di cottura e dello spegnimento dei fuochi in seguito al rilevamento di una situazione pericolosa

• L'apparecchio è utilizzabile esclusivamente in ambienti chiusi

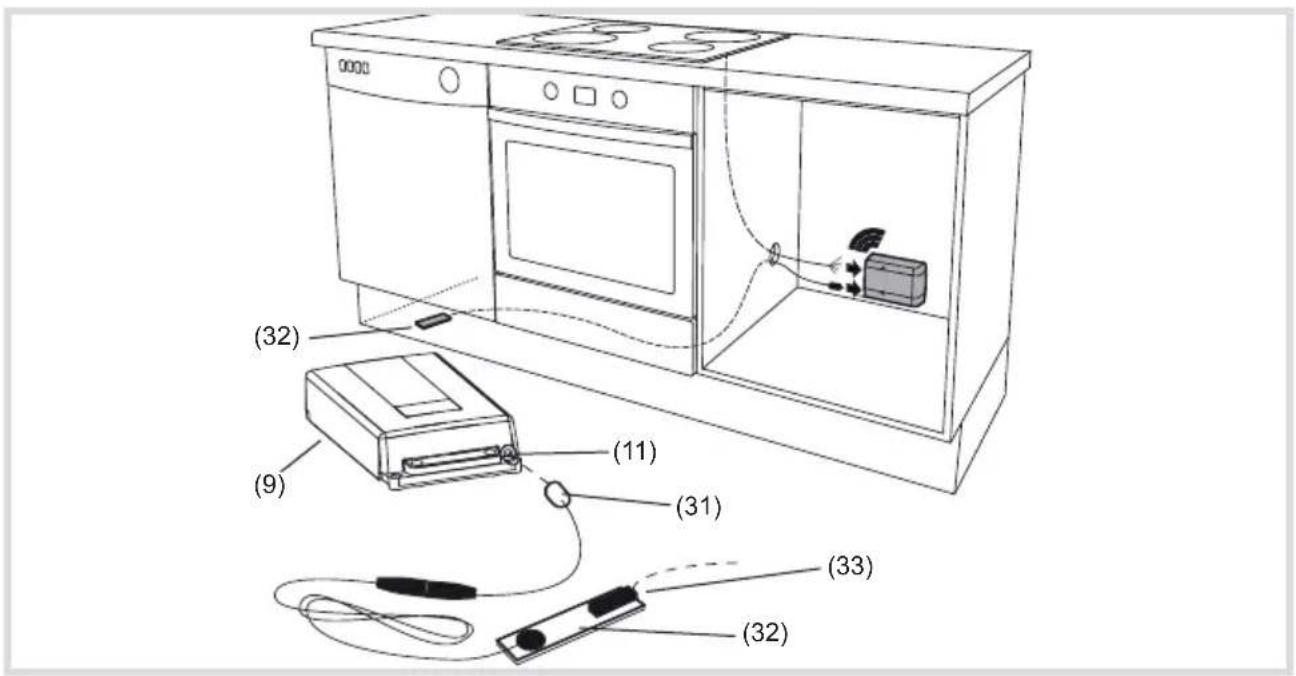

• Montaggio dell'unità sensore a parete o sotto la cappa aspirante

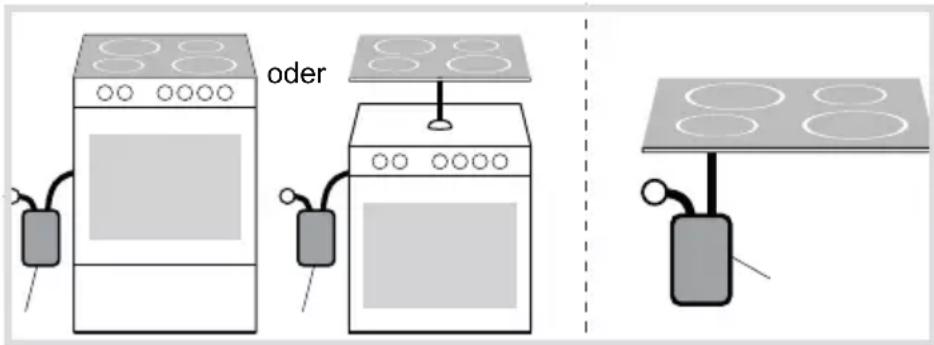

• Montaggio dell'interruzione di tensione a parete o a terra, sul pavimento
• L'apparecchio è adatto esclusivamente all'utilizzo domestico e le cucine e i piani cottura non devono essere utilizzati come avviene nelle grandi cucine.
• L'apparecchio deve essere utilizzato esclusivamente per il monitoraggio di cucine/piani cottura elettrici fino a una larghezza massima di 90 cm.

Caratteristiche del prodotto

• Unità sensore con display di stato mediante LED (5)
• Display per livello di carica batteria basso mediante LED (7)
• Protezione bambini regolabile automaticamente (disattivata in modo standard)
• Collegamento per sensore di perdita d'acqua esterno (opzionale, vedere la sezione Accessori)
• Attacco per trasduttore di segnale esterno mediante contatto a potenziale libero (opzione, vedere accessori

4 Comando

Concetto di comando ed elementi di visualizzazione

In caso di allarme, l'apparecchio disattiva la cucina elettrica o il piano cottura e segnala la

situazione di pericolo all'utente tramite LED e segnali acustici. A tale scopo, l'apparecchio è dotato di un LED di stato della batteria (7), un LED di stato (5), tre pulsanti di comando (1 ... 3) e due sensori (4).

Colore del LED di stato (5)	Segnale acustico Funzione
verde* - Cucina pronta per l'uso
rosso lampeggiante si Situazione pericolosa (pre-allarme)
rosso, lampeggiante lenta-mente	si	Alimentazione di corrente alla cucina interrotta (Allarme)
blu, lampeggiante lenta-mente	si	Allarme di perdita d'acqua (opzionale)
bianco No Modalità d'impostazione 1
luce viola-blu lampeggiante	No Modalità d'impostazione 2
luce giallo-verde lampeg-giante	si	Modalità d'impostazione 3
bianco lampeggiante	si	Modalità di impostazione 4 (modalità AUX nor-male)
rosso lampeggiante Modalità	d'impostazione 4 (modo AUX invertito)

* Il LED di stato (5) si accende con ritardo, per breve tempo e con luce verde, dopo aver premuto il tasto di comando (3).

Tabella 1: significato dei LED di stato

Colore del LED indicatore stato batteria (7)	Segnale acustico	Funzione
rosso lampeggiante si		Carica della batteria troppo bassa, durata residua di circa 2 settimane.
rosso lampeggiante -		Se l'alimentazione di corrente della cucina/del piano cottura si interrompe, il LED continua a lampeggiare fino a quando la batteria è totalmente scarica.

Tabella 2: significato del LED indicatore di stato della batteria

Per evitare falsi allarmi, si raccomanda quanto segue:

- pulire l'unità sensore a intervalli regolari con un panno umido e detergenti delicati

- lasciare l'unità sensore nella propria posizione ed evitare lo spostamento involontario

4.1 Impostazione del limite di allarme

Per la prima messa in funzione è necessario utilizzare l'impostazione standard. Per garantire il funzionamento ottimale dell'apparecchio, il limite di allarme può essere regolato in base all'ambiente della cucina. Il limite di allarme può essere adattato in caso di falsi allarmi frequenti (vedere la sezione Impostazioni manuali). A tale scopo, il limite di allarme andrebbe impostato a un massimo di due livelli più alto o più basso rispetto a quanto consigliato.

4.2 Blocco di sicurezza per bambini automatico

La protezione bambini regolabile automaticamente è disattivata come impostazione standard.

Attivazione del blocco di sicurezza per bambini

- Tenere premuto il pulsante di comando (1) per 5 secondi.

Due segnali acustici alti (●●) risuonano e il LED di stato lampeggia in verde per due volte. Il blocco di sicurezza per bambini è attivato.

La protezione bambini automatica viene attivata circa

10 ... 60 minuti in seguito al termine della cottura, al fine di evitare un'accensione involontaria della cucina/del piano cottura.

4.3 Situazioni pericolose

In caso di rilevamento di un potenziale pericolo, se necessario si attiva un preallarme. Se tale allarme non viene disattivato dall'utente, il funzionamento della cucina/del piano cottura viene disattivato tramite interruzione della tensione doppo 15 secondi. Se sulla cucina è stata risolta la situazione critica, premendo il tasto di comando (3) oppure toccando l'unità sensore (vedere 4.4), è possibile interrompere il pre-allarme o riattivare l'alimentazione di corrente alla cucina.

Il preallarme si è attivato

■ Verificare lo stato del piano cottura.

Premere il tasto di comando (3), se la situazione sulla cucina è in ordine.

Il preallarme viene confermato. Il piano cottura non viene disattivato.

Disattivazione del blocco di sicurezza per bambini

Tenere premuto il pulsante di comando (1) per 5 secondi.

Un segnale acustico più basso (●) risuona e il LED di stato lampeggia in rosso. Il blocco di sicurezza per bambini è disattivato.

Attivazione del piano cottura con blocco di sicurezza per bambini attivo

■ Premere il pulsante di comando (3).

■ Attivare la cucina/il piano cottura.

Se il tasto di comando (3) non è premuto prima di tutto il resto, la protezione automatica bambini disattiva l'alimentazione di corrente della cucina dopo 5 secondi.

Disattivazione del piano cottura

Se il preallarme non viene confermato entro 15 secondi, l'alimentazione di tensione del piano cottura viene interrotta.

Se non sussiste alcun pericolo o se il pericolo è stato superato è possibile ripristinare l'alimentazione di tensione premendo il pulsante di comando (3).

i Evitare situazioni pericolose durante l'ulteriore svolgimento della cottura.

In caso di allarmi anomalia troppo frequenti effettuare una messa in funzione manuale.

4.4 Conferma allarme mediante tocco dell'unità sensore (opzione)

Per interrompere il pre-allarme o per ripristinare l'alimentazione di corrente alla cucina, si preme di norma il tasto di comando (3). In alternativa è anche possibile toccare semplicemente l'unità sensore.

Attivare/disattivare la funzione di tocco:

Tenere premuto per ca. 5 secondi il tasto di comando 1 e 3 contemporaneamente finché non è emesso un segnale.

Il LED di stato (5) dell'unità sensore lampeggia con luce gialla 3x quindi con luce rossa 3x.

La funzione di tocco è attivata.

O:

Il LED di stato (5) dell'unità sensore lampeggia con luce gialla 3x quindi con luce blu 3x La funzione di tocco è disattivata.

4.5 Sensore di perdita d'acqua (opzionale)

Come opzione, le funzioni del sistema di controllo dei piani cottura possono essere estese fino a un massimo di quattro sensori di perdita d'acqua. Se i sensori vengono a contatto con l'acqua, viene emesso un allarme di perdita d'acqua (tabella 1). Il LED di stato lampeggia lentamente in blu, accompagnato da un segnale acustico.

Procedura in caso di allarme di perdita d'acqua:

■ Confermare l'allarme di perdita d'acqua premendo il pulsante di comando (3).

Il segnale e il LED di stato lampeggiante (5) si spengono.
■ Disattivare l'alimentazione di corrente.
■ Rimuovere la causa della perdita d'acqua.
Pulire con un panno umido il/i sensore/i di perdita d'acqua e asciugarlo/i.
Ripristinare l'alimentazione di corrente ed eseguire il test di funzionamento.

Se il sensore di perdita acqua resta umido, attiva un ulteriore allarme dopo 8 ore.

4.6 Contatti a potenziale libero (opzione)

L'apparecchio è caratterizzato da due contatti a potenziale libero AUX1 e AUX2 (Figura 6) ai quali per es. può essere collegato un ingresso binario radio KNX. In tal modo è possibile inviare un segnale di allarme sul Bus KNX. Il segnale di allarme resta attivata per tutto il tempo in cui l'allarme (vedere Situazione pericolosa, Perdita d'acqua) viene confermato premendo il tasto (3) sull'unità sensore. Il cablaggio dei contatti a potenziale libero e il relativo significato è rappresentato nella Tabella 3.

In modalità normale delle uscite AUX il contatto tra In e Out in caso di stato ON è chiuso e in caso di stato OFF è aperto.

Anche il segnale di uscita AUX può essere invertito. Il segnale invertito può essere usato per esempio per riconoscere interruzione dei cavi o se l'alimentazione di tensione in totale è interrotta (vedere capitolo 5.1 "Collegamento dei contatti a potenziale libero"). Nel caso invertito il contatto tra i morsetti In e Out è chiuso nello stato OFF e aperto nello stato ON.

Se si utilizza un ingresso binario radio KNX l'uso di segnali AUX a inversione può provocare una riduzione della durata della batteria dell'apparecchio radio binario.

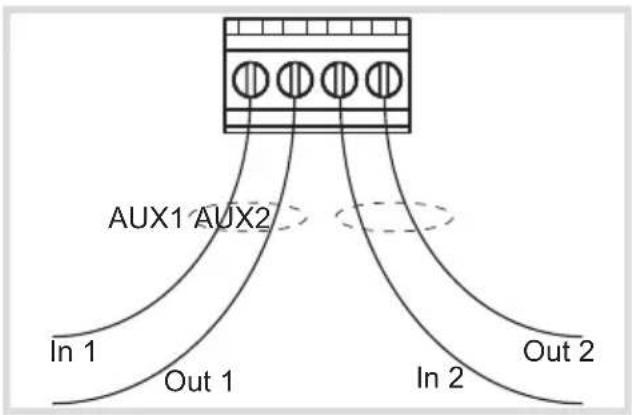

Le uscite AUX possono essere collegate in diversi modi (tabella 4). Per l'inoltro del messaggio di allarme si deve usare l'Opzione 1.

AUX1 AUX 2 Stato del sistema
SPEN-TO	SPEN-TO	Nessun messaggio di allarme!Piano cottura spento o nessuna situazione di pericolo
SPEN-TO	ACCE-SO	Identificazione dell'attività di cottura.Questo stato si attiva subito dopo l'accensione del piano cottura. A seconda dell'intensità della cottura, 1 ... 30 min dopo la fine del processo di cottura, il segnale si spegne. Questo tempo di ritardo può essere utilizzato per:- attivare, in presenza del segnale, ad es. una cappa aspirante o un ventilatore da cucina.- Effettuare un'analisi tramite il passaggio di segnale da OFF → ON sulla frequenza di utilizzo del piano cottura.
ACCE-SO	SPEN-TO	Allarme!Viene rilevata una situazione pericolosa e il sistema di controllo dei piani cottura disattiva l'alimentazione di corrente in caso di pericolo, di superamento del tempo o di temperature troppo elevate. Lo stato di allarme viene attivato anche in caso di accensione del sensore di perdita d'acqua anche se, in questo caso, l'alimentazione di corrente della cucina/del piano cottura non viene interrotta. Il segnale di allarme può essere disattivato solo premendo il tasto (3) sull'unità sensoreIl sensore di perdita d'acqua si è attivato. L'alimentazione di corrente della cucina/del piano cottura viene non interrotta. L'allarme di perdita si disattiva solo in seguito all'attivazione del pulsante di comando (3).
ACCE-SO	ACCE-SO	Assistenza!Rilevato guasto sul sensore, interruzione di tensione o batteria esaurita, e l'alimentazione di corrente alla cucina è interrotta. La segnalazione di errore esatta viene visualizzata premendo il pulsante di comando (3) (vedere il capitolo 6.2 Assistenza in caso di problemi).

Tabella 3: segnali di uscita nel collegamento di generatori di segnale esterni

AUX1 / AUX 2 Stato del sistema
AUX1 AUX2	Opzione 1:se sull'uscita AUX1 è presente un segnale 1, viene visualizzato un messaggio di allarme.
AUX1 AUX2	Opzione 2:se sull'uscita AUX2 è presente un segnale 1, viene visualizzata la normale situazione di cottura.
AUX1 AUX2*	Opzione 3:se sulle uscite AUX1 e AUX2 è presente un segnale 1, è necessario chiama-re un tecnico del servizio assistenza.*AUX1 e AUX2 vengono attivate in serie. Il secondo filo a conduzione di potenziale deve essere isolato in baso alle norme di installazione.
AUX1 AUX2	Opzione 4:entrambe le uscite AUX possono essere collegate tra loro tramite una logica esterna e possono essere utilizzate per l'analisi di tutte le opzioni.

Tabella 4: possibilità di collegamento delle uscite AUX

5 Informazioni per gli elettricisti

5.1 Montaggio e collegamento elettrico

Per ulteriori domande sull'uso e sulla messa

in funzione contattare la consulenza tecnica per l'uso o il centro di assistenza tecnica.

PERICOLO!

Scosse elettriche in caso di contatto con componenti sotto tensione.

Le scosse elettriche possono provocare la morte.

Prima di svolgere i lavori sull'apparecchio disinserire le linee di allacciamento e coprire i componenti sotto tensione nella zona circostante!

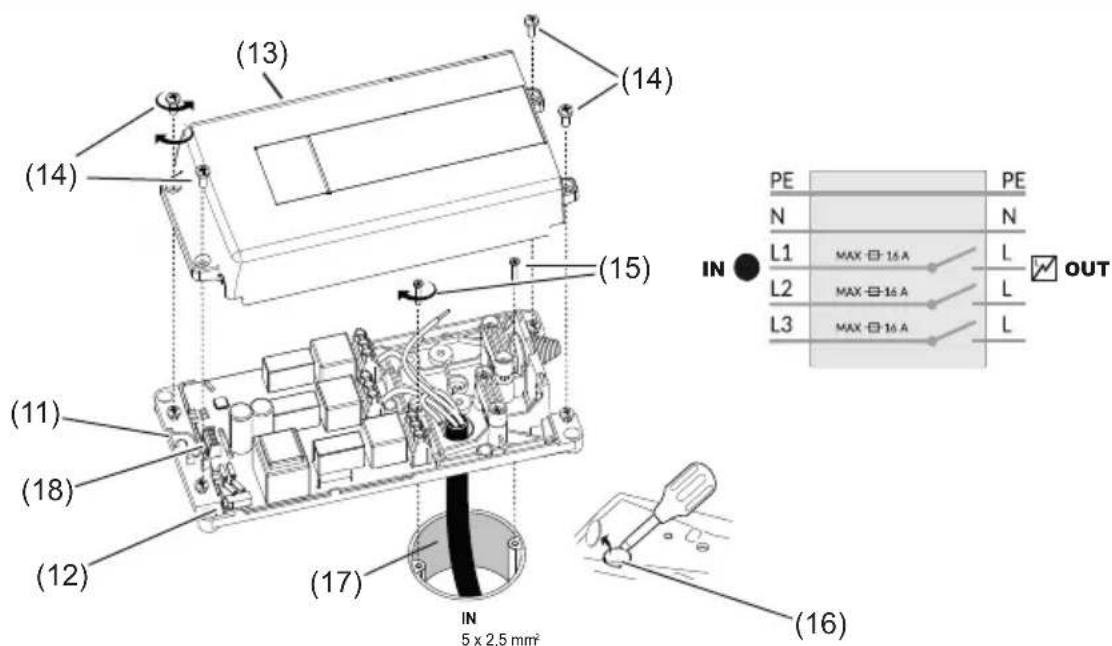

(13) (14) (15) IN PE PE N N L1 MAX 16 A L L2 MAX 16 A L L3 MAX 16 A L IN 5 x 2,5 mm² (16)

Figura 3: montaggio dell'interruzione di tensione

(11) Apertura a battente e introduzione cavo per contatti a potenziale libero (AUX)
(12) Porta per sensore di perdita d'acqua
(13) Copertura della scatola d'interruzione di tensione
(14) Viti di fissaggio della copertura della scatola

(15) Viti dell'apparecchio per la scatola da incasso/a parete (non comprese nella fornitura)
(16) Apertura apribile per montaggio da incasso
(17) Cavo di alimentazione del piano cottura (non compreso nella fornitura)
(18) Morsetto di collegamento per trasduttore di segnale esterno (contatti a potenziale libero, AUX)

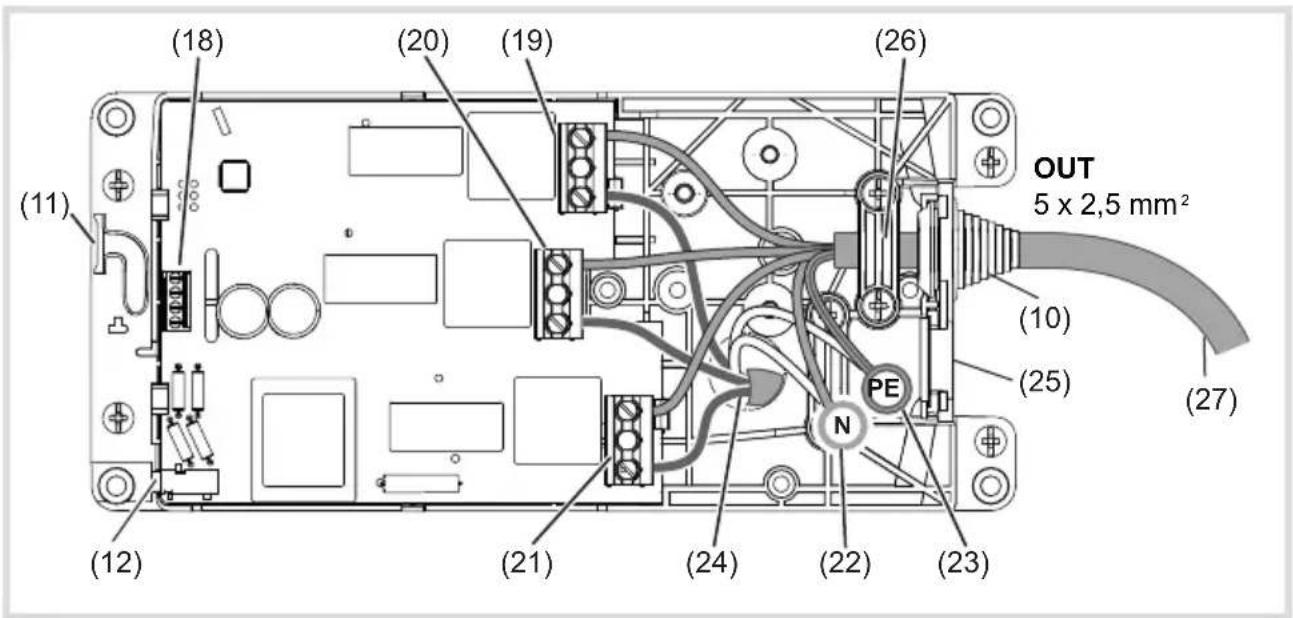

(18) (20) (19) (26) (11) OUT 5 x 2,5 mm² (10) (25) (27) (12) (21) (24) (22) (23) PE N

Figura 4: posa del collegamento trifase

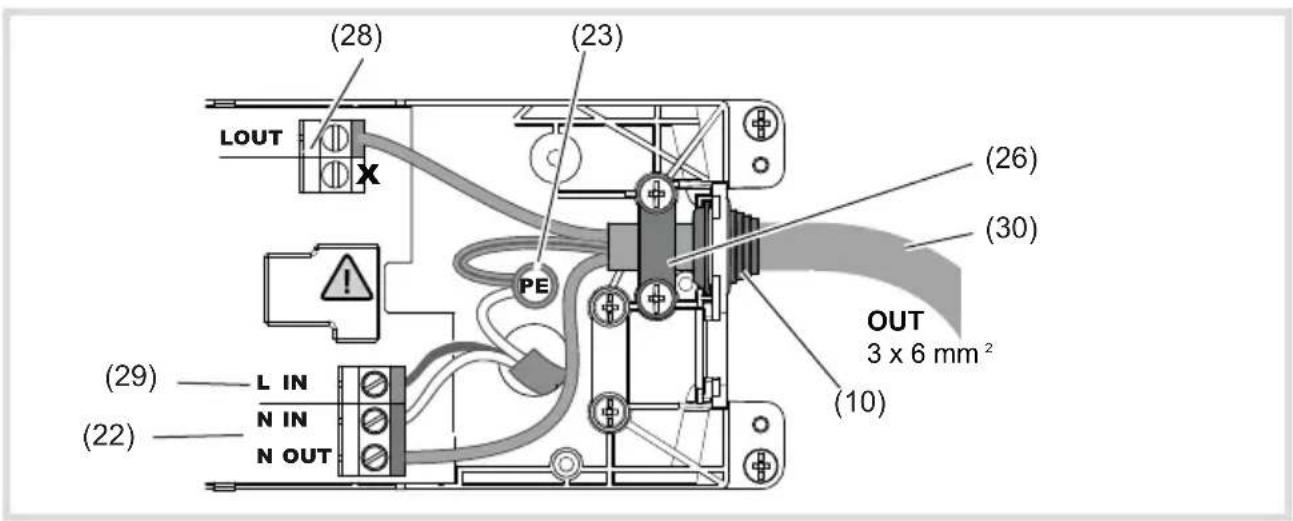

Figura 5: posa del collegamento monofase

(19) Morsetto di collegamento L3
(20) Morsetto di collegamento L2
(21) Morsetto di collegamento L1
(22) Morsetto distributore N
(23) Morsetto distributore PE
(24) Passacavo per il cavo di alimentazione del piano cottura

(25) Apertura aggiuntiva per montaggio a parete
(26) Fissaggio cavo antistrappo
(27) Linea di allacciamento trifase cucina/piano cottura (non compresa nella fornitura)
(28) Morsetto di collegamento L OUT (1-fase)
(29) Morsetto di collegamento L IN (1-fase)
(30) Linea di allacciamento monofase cucina/piano cottura (non compresa nella fornitura)

Collegamento dell'interruzione di ten- sione

Disattivare l'interruttore di protezione per la cucina/il piano cottura.
■ Svitare le viti di fissaggio (14) del coperchio della scatola (13) e rimuovere il coperchio.
- Creare l'apertura apribile per montaggio da incasso (16) o a parete (25).
Svitare le viti dell'apparecchio (14) della scatola da incasso/a parete.
Inserire il cavo di alimentazione del piano cottura (17) nell'interruzione di tensione (24).
■ Posizionare l'interruzione di tensione sopra alla scatola da incasso/a parete e fissarla con le viti dell'apparecchio (15).

In caso di montaggio a parete l'alimentazione alla cucina viene condotta attraverso l'apertura a battente (25) e l'apparecchio viene installato per esempio alla parete dietro la cucina.

Collegare il controllore cucina 3-fase

In caso di collegamento di un singolo piano cottura utilizzare i morsetti di collegamento L1 e L2.
In caso di collegamento di un singolo piano di cottura, si deve isolare il terzo filo del conduttore libero, come indicato dalle norme di installazione.
I conduttori N vengono collegati con il morsetto distributore presente (solo versione 3-fase).
Alimentazione alla cucina 3-fase (17) sui morsetti di collegamento IN (19 ... 23) dell'interruzione di tensione. A tale scopo, collegare innanzitutto il conduttore di protezione.

Inserire la linea di allacciamento (27) nella guida di inserimento del cavo (10).
■ Effettuare il fissaggio cavo antistrappo (26).
Cavo di collegamento 3-fase (27) ai morsetti di collegamento OUT (19 ... 23) dell'interruzione di tensione. A tale scopo, collegare innanzitutto il conduttore di protezione.

O:

Collegamento di controllore cucina 1-fase

Collegare l'alimentazione della cucina 1-fase (17) ai morsetti di collegamento IN (22/23/29) dell'interruzione di tensione. A tale scopo, collegare innanzitutto il conduttore di protezione.
Inserire la linea di allacciamento (30) nella guida di inserimento del cavo (10).
■ Effettuare il fissaggio cavo antistrappo (26).
Collegare il cavo di collegamento 1-fase (30) ai morsetti di collegamento OUT (22/23/28) dell'interruzione di tensione. A tale scopo, collegare innanzitutto il conduttore di protezione.
- Opzione: inserire il sensore di perdita d'acqua nella porta (12) dell'interruzione di tensione (9), (vedere la sezione Montaggio del sen-sore perdita d'acqua).
Fissare la copertura della scatola (13) sulla parte inferiore della scatola mediante le viti di fissaggio (14).
- Opzione: collegare il generatore di segnale esterno al contatto a potenziale zero (18), (figura 6).
- Riattivare l'interruttore di protezione per la cucina/il piano cottura.

AUX1 AUX2 In 1 Out 1 In 2 Out 2

Figura 6: morsetto di collegamento (AUX) per generatori di segnale esterni

Collegamento dei contatti a potenziale libero

L'apparecchio è dotato di due uscite a potenziale libero AUX1 e AUX2 (18). Attraverso di esse è possibile inoltrare lo stato del controllore cucina a uscite binarie del sistema di domotica o ad altri sistemi di sicurezza (ulteriori informazioni vedere sezione 4.5).

Le uscite AUX sono optoisolate e a potenziale libero. A causa dell'optoaccoppiatore controllare la polarità della tensione di scansione dell'ingresso binario del sistema di domotica. I morsetti Out devono essere collegati a massa o al potenziale di terra dell'ingresso binario.

La tensione di scansione tra In e Out deve essere pari a massimo 24 V CC e minimo a 3 V. Limitare la corrente tra In e Out a massimo 10 mA

i Tra i morsetti In e Out è consentita soltanto corrente continua.

L'apparecchio da collegare deve essere già configurato.

Rimuovere l'apertura a battente (11) sulla parte inferiore dell'alloggiamento (Figura 7)
Collegare l'uscita a potenziale libero. Rispet tare la polarità degli attacchi!
■ Serrare il cavo nella fessura del passacavo.

(11)

Figura 7: collegare l'uscita a potenziale libero

Unità sensore - selezione del luogo di montaggio

L'unità sensore può essere montata sia sulla parete sovrastante alla cucina/al piano cottura, sia direttamente sotto la cappa aspirante (figura 8). L'unità sensore monitora la temperatura e l'utilizzo della cucina/del piano cottura e disattiva l'alimentazione di corrente in caso di allarme.

Estrarre con cautela la staffa di montaggio (8) dall'unità sensore.
Inserire le batterie nell'unità sensore.
Il collegamento all'interruzione di tensione avviene automaticamente. Se il collegamento radio è stato effettuato correttamente, l'unità sensore emette due segnali acustici come conferma.
Fissare nuovamente la staffa di montaggio (8) sull'unità sensore.
Rimuovere il grasso e lo sporco dalla superficie di montaggio con il pad di pulizia fornito in dotazione.
■ Applicare l'unità sensore mediante strisce adesive pre-installate (Figura 8) (Opzione: usare il materiale di fissaggio presente).

i Controllare il corretto allineamento del sensore.

Per larghezze cucina tra 70 ... 90 cm il limite di allarme di un livello dovrebbe essere inferiore rispetto a quanto indicato nella tabella 5.
i L'unità sensore deve essere montata al centro sopra la cucina/il piano cottura.

+/- 8° 50 - 60 cm +/- 8° max. 15 cm max. 15 cm 55 - 65 cm (45 - 85 cm)*

* In caso di installazione diversa dall'altezza standard di 55 ... 65 cm, il limite di allarme deve essere adattato di conseguenza (vedere sezione Impostazione del limite di allarme).

Figura 8: Installazione a parete (a sinistra); montaggio sotto la cappa aspirante (a destra)

(32) (9) (11) (31) (33) (32)

Figura 9: montaggio del sensore di perdita d'acqua

(31) Spina del sensore di perdita d'acqua
(32) Sensore di perdita d'acqua

(33) Porta per un ulteriore sensore di perdita d'acqua

Montaggio del sensore di perdita d'acqua

I sensori di perdita vanno posizionati sotto al lavello, in prossimità della lavastoviglie e in altri punti a rischio di perdite.

Inserire la spina del sensore di perdita (31) nella presa sull'interruzione di tensione (11).
■ Posizionare il sensore di perdita d'acqua (32), ad es., sotto alla lavastoviglie (figura 9).

- Opzione: inserire un altro sensore di perdita d'acqua nella presa (33) del sensore precedente (31).

Controllare il sensore perdita acqua:

Porre un panno umido sul sensore perdita acqua.
Il controllore cucina aziona l'allarme di test.
Al termine del test con esito positivo asciugare e pulire il sensore di perdita acqua.

5.2 Messa in funzione e verifica delle funzioni

Dopo l'installazione andrebbe eseguito un controllo del funzionamento da parte di un elettricista qualificato.

Per la prima messa in funzione è necessario utilizzare le impostazioni standard del sistema di controllo dei piani cottura. Se l'altezza di montaggio dell'unità sensore o le dimensioni della cucina/del piano cottura differiscono dai valori standard (figura 8), la messa in funzione va effettuata manualmente (vedere la sezione Messa in funzione manuale).

Effettuare la verifica delle funzioni

■ Accendere la cucina/il piano cottura alla massima potenza.

In caso di piano cottura a induzione, la messa in funzione deve avvenire utilizzando una pentola

adeguata. Tenere premuto il pulsante di comando (3) per 5 s.

L'alimentazione di corrente della cucina/del piano cottura viene interrotta. La cucina/il piano cottura è spento.

■ Controllare che la cucina/la piastra elettrica siano disattivati.
- Spegnere manualmente la cucina/il piano cottura tramite l'interruttore della piastra corrispondente.
A cucina/piano cottura spento, premere una volta il pulsante di comando (3).

L'alimentazione di corrente della cucina/del piano cottura viene ripristinata. Il sistema di controllo dei piani cottura è pronto per l'uso. Il LED di stato (5) lampeggia una volta in verde.

5.3 Messa in funzione/Impostazione apparecchio manuale

Modo d'im-postazione	Impostazione Colore del LED di stato (5)
Modalità 1	Impostazione del limite di allarme si accende	con luce bianca
Modalità 2	Allestimento del collegamento radio lampeggia	con luce viola-blu
Modalità 3	Calibratura del tipo di piano cottura lampeggia	con luce giallo-verde
Modalità 4	Configurare l'attacco AUX e testare	lampeggia con luce bianca (modalità AUX normale)lampeggia con luce rossa (modalità AUX invertita)

Tabella 5. Modalità di configurazione

Una messa in funzione manuale si rende necessaria in caso di sostituzione del piano cottura, se le dimensioni del piano cottura e l'altezza di montaggio dell'unità sensore differiscono dai valori standard (figura 8) o in caso di allarmi d'errore frequenti.

La messa in funzione manuale viene eseguita sull'unità sensore tramite quattro diverse modalità d'impostazione:

Le modalità d'impostazione possono essere modificate in successione o singolarmente.

■ Tenere premuto il pulsante di comando (2) per 5 s.

La modalità d'impostazione 1 è attivata. Il LED di stato (5) si illumina in bianco.

Premere il tasto di comando (3) con una frequenza che consenta di raggiungere la modalità di impostazione successiva.

Il LED di stato (5) segnala la modalità impostata nel colore corrispondente.

ATTENZIONE!

Pericolo di incidenti!

In caso d'impostazione troppo elevata del limite di allarme, l'identificazione di situazioni di pericolo avviene in ritardo.

Il limite di allarme impostato in fase d'installazione non deve essere superiore a 8!

Colore del LED di stato (5)	Numero di segnali acustici	Limite di allarme	Altezza d'installazione: montaggio a parete	Altezza d'installazione: montaggio sotto la cappa aspirante
rosso	●●● ●●● 12
	●●● ●● 11
	●●● ● 10
	●●●	9
	●● 8
	● 7* 45 ... 55 cm
blu	●●● ●●●	6(standard)*	50 ... 60 cm 55 ... 65 cm
	●●● ●● 5* 65 ... 75 cm
	●●● ● 4* 75 ... 85 cm
	●●● 3
	●● 2
	● 1

* limiti di allarme consigliati

Tabella 6: limiti di allarme

Modalità di impostazione 1: configurazione limite di allarme

Al momento della consegna, il limite di allarme è preimpostato su 6. Ciò significa che l'unità sensore è montata a un'altezza di 50 ... 60 cm (montaggio a parete) o 55 ... 65 cm (montaggio sotto la cappa aspirante). Se le altezze di montaggio differiscono dagli standard, adattare il limite di allarme (tabella 5).

I limiti di allarme consigliati (4 - 7) dipendono dalla posizione del piano cottura, dall'altezza d'installazione, dal tipo di montaggio e dal tipo di reazione dell'unità sensore. I valori sono compresi tra 1 e 12 (1 = reazione più rapida, 12 = reazione più lenta).

La modalità d'impostazione 1 è attivata. Il LED di stato si accende con luce bianca.

Scegliere il limite di allarme adatto e consigliato dalla tabella 6.
■ Premere il pulsante di comando (2).

Viene impostato il livello successivo più alto e si esce dalla modalità di impostazione 1.

O:

■ Premere il pulsante di comando (1).

Il livello superiore desiderato viene impostato e la modalità d'impostazione 1 viene lasciata.

Il nuovo limite di allarme è segnalato in base alle indicazioni nella Tabella 6 mediante il colore del LED di stato e la quantità di segnali.

Per configurare un altro limite di allarme si deve richiamare di nuovo la modalità di impostazione 1.

Modalità di impostazione 2: Generare una connessione radio

Viene richiamata la modalità d'impostazione 2.

Il LED di stato (5) lampeggia in lilla-blu.

Disattivare l'interruttore di protezione della cucina/del piano cottura per 10 s.
Riattivare il fusibile.

L'interruzione di tensione cerca automaticamente l'unità sensore.

Se il collegamento è stato effettuato correttamente, l'unità sensore emette tre segnali acustici come conferma (●●●). Il monitoraggio del piano cottura termina la modalità d'impostazione automatica.

oder

Figura 10: calibratura manuale del tipo di piano cottura

Modalità di impostazione 3: Calibratura tipo di cucina

Viene richiamata la modalità d'impostazione 3. Il LED di stato (5) lampeggia in giallo-verde.

Per la calibratura del tipo di piano cottura è possibile scegliere tra due opzioni.

Opzione 1: collegare il piano cottura e il forno all'interruzione di tensione (figura 10, a sinistra).

Attivare il forno.
■ Premere il pulsante di comando (1).

L'unità sensore conferma l'identificazione del tipo di cucina tramite segnali visivi e acustici.

Disattivare il forno.

La calibratura manuale nell'opzione 1 è conclusa.

Opzione 2: il piano cottura è collegato singolarmente all'interruzione di tensione (figura 10, a destra).

■ Attivare il piano cottura più potente sul livello più alto.
■ Premere il pulsante di comando (2).

L'unità sensore conferma l'identificazione del tipo di cucina tramite segnali visivi e acustici.

■ Disattivare il piano cottura.

La calibratura manuale dell'opzione 2 è esclusa.

Il monitoraggio del piano cottura termina la modalità d'impostazione automatica.

In caso di piano cottura a induzione, la messa in funzione deve avvenire utilizzando una pentola adeguata.

Modalità di impostazione 4: configurazione dei contatti a potenziale libero e test

Informazioni aggiuntive sulle due uscite a potenziale libero AUX1 e AUX2 sono riportate al capitolo 4.5.

Viene richiamata la modalità d'impostazione 4. Il LED di stato (5) lampeggia con luce bianca (impostazione normale) o rossa (impostazione invertita).

■ Premere il tasto di comando 1 (1) per cinque secondi

Passaggio tra le varie modalità di funzionamento delle uscite AUX:

Modalità AUX normale: il LED di stato (5) lampeggia con luce bianca.

Modalità AUX invertita: il LED di stato (5) lampeggia con luce rossa.

Test delle uscite AUX:

■ Premere brevemente il tasto di comando (1).

AUX1 cambia tra ON e OFF.

■ Premere brevemente il tasto di comando (2).

AUX2 cambia tra ON e OFF.

Per terminare la modalità di impostazione 4:

■ Premere il pulsante di comando (3).

La modalità di impostazione viene conclusa.

5.4 Modifica delle strisce colorate dell'unità sensore

È possibile adattare l'unità sensore al colore della parete utilizzando le apposite strisce colorate fornite in dotazione.

Estrarre con cautela l'unità sensore dalla staffa di montaggio (8).
Rimuovere la copertura frontale (6) dall'unità sensore sollevando il lato posteriore.
■ Applicare le strisce colorate desiderate sull'unità sensore.

Quando si applicano le strisce colorate sull'unità sensore controllare necessariamente che non venga coperto alcun sensore.
Fissare la copertura frontale trasparente sull'unità sensore.
Premere l'unità sensore sulla staffa di montaggio (8).

6 Allegato

6.1 Dati tecnici

Unità sensore

Durata batterie 3 ... 5 anni

Pressione acustica a 1 m di distanza 70 ... 75 dB (A)

Frequenza radio 2.4 GHz

Portata 10 ... 100 m, a seconda della struttura dell'edificio

Grado di inquinamento 2

Interruzione di tensione

Tensione nominale, trifase 400 V

Corrente nominale, trifase 3 x 16 A

Sezione conduttore, trifase 5 x 2,5 mm²

Tensione nominale, monofase	230 V
Corrente nominale, monofase	1 x 25 A
Sezione conduttore, monofase	3 x 6 mm^2
Consumo energetico	4 W
Grado di inquinamento 2
Tensione di isolamento	4 kV
Temperatura d’esercizio	+5 ... +35 °C
Test di pressione a sfera	100 °C
Resistenza alle correnti superficiali (PTI)	175 ...
400
Numero di procedure di commutazione ca.	6000
Grado di protezione	IP20
Dimensioni (L x L x A)	239 x 113 x 42 mm
Norma	IEC/EN 60730-1: Tipo 1.B
	DIN EN 50615

Contatti a potenziale libero

Tensione nominale DC 3 ... 24 V

Corrente nominale max. 10 mA

6.2 Assistenza in caso di problemi

L'alimentazione di corrente del piano cottura è disattivata.

Causa 1: il livello della batteria dell'unità sensore è troppo basso. L'indicatore di carica della batteria (7) lampeggia.

Sostituire le batterie.

Causa 2: la posizione di montaggio dell'unità sensore è errata e il LED di stato (5) lampeggia in giallo (●●●).

Controllare la posizione di montaggio dell'unità sensore e, all'occorrenza, correggerla (figura 7).

Causa 3: il collegamento radio è interrotto e il LED di stato (5) lampeggia in blu (●).

Creare il collegamento radio in modalità d'impostazione 2 manualmente (vedere la sezione Messa in funzione manuale).

Causa 4: l'interruzione di tensione è surriscaldata e il LED di stato (5) lampeggia in blu (●●●).

Lasciare raffreddare l'apparecchio per un intervallo di tempo. Se il problema dovesse ripresentarsi, contattare un elettricista qualificato.

Causa 5: Problema con l'unità sensore e il LED di stato (5) lampeggia con luce gialla (●●).

Controllare le batterie o fare controllare l'unità sensore.

Causa 6: problema ai sensori e il LED di stato (5) lampeggia in giallo (●).

Pulire con cautela l'unità sensore e i sensori.

L'alimentazione di corrente del piano cottura viene disattivata e subito ripristinata.

Causa: l'interruzione di tensione è collegata in modo errato.

Verificare l'assegnazione corretta dei morsetti del collegamento del cavo di alimentazione e del cavo di collegamento del piano cottura (IN/OUT).

L'allarme di perdita d'acqua si attiva.

Causa: il sensore di perdita d'acqua non è sufficientemente asciutto o è sporco.

Asciugare o pulire il sensore di perdita d'acqua.

L'unità sensore non reagisce alla pressione del tasto.

Causa 1: carica della batteria troppo bassa.

Sostituire le batterie.

Causa 2: batterie inserite in modo errato.

Verificare la posizione corretta delle batterie in base all'indicazione sul fondo del vano batterie e, all'occorrenza, correggerla.

Nella tabella 7 sono elencate le segnalazioni di errore possibili e la relativa descrizione del problema.

Richiesta dello stato di errore

La richiesta dello stato di errore si effettua premendo il pulsante di comando (3).

Il LED di stato (5) lampeggia in verde in caso di assenza di errori.

Il LED di stato lampeggia in blu o in giallo se si verifica un errore. Le segnalazioni di errore e le descrizioni dei problemi sono elencati nella tabella 7 riportata di seguito.

Il LED di stato (5) lampeggia in blu Descrizione problema
● Problema al collegamento radio
●● Problema all'interruzione di tensione
●●● L'interruzione di tensione è surriscaldata
Il LED di stato (5) lampeggia in giallo Descrizione problema
● Problema ai sensori
●● Problema all'unità sensore
●●● Posizione di montaggio errata dell'unità sensore

Tabella 7: segnalazione di errore

Nota:

se non si riesce a risolvere direttamente un problema si può comunque utilizzare la cucina per 1,5 ore, rimuovendo le batterie

dall'unità sensore e disattivando e riattivando i fusibili per la cucina per 10 secondi.

In questa modalità di emergenza la funzione di protezione non è disponibile!

6.3 Accessori

Sensore di perdita d'acqua WXH202

Ingresso binario radio KNX doppio da incasso

TRM702A

Ingresso binario radio KNX TRB302B

doppio UP 230 V
